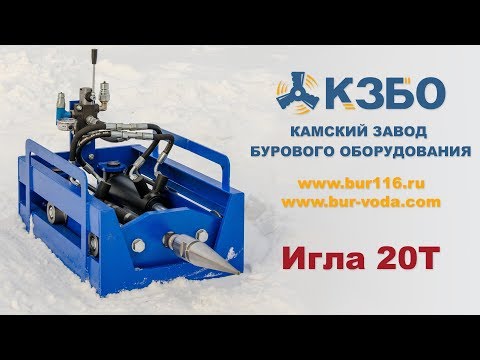

Установка прокола грунта Игла 20Т. Прокол из колодца.

Интересна установка ИГЛА 20Т?

Оставьте свои контакты, а мы отправим самые подробные данные за 10 минут! (Обещаем не тревожить лишний раз)

Описание установки:

Данная установка предназначена для бестраншейной прокладки коммуникаций. Позволяет сделать управляемый прокол грунта своими руками, без привлечения сторонних организаций. Также добавляет возможность работы не характерной для метода ГНБ, а именно: замена вышедших из строя трубопроводов методом разрушения старой трубы диаметром до 225 мм с одновременной протяжкой новой.

“В отличие от ГНБ, прокол грунта выполняется не бурением, а прокалыванием пилотной скважины усилием гидравлических цилиндров. Прокол применим при работе в грунтах до 4-й категории.”

Типы прокладываемых коммуникаций:

бестраншейная прокладка водопровода

бестраншейный ремонт канализации

бестраншейная прокладка газопровода

бестраншейная прокладка кабеля

кабель связи

прокладка труб в футляре

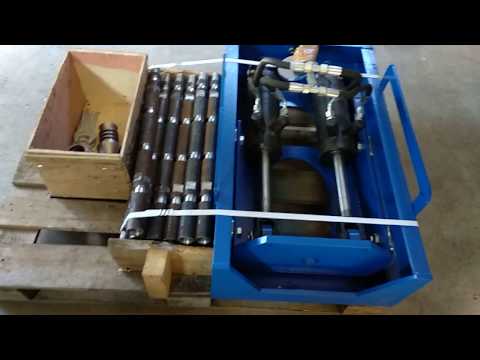

Конструктивные особенности установки ИГЛА 20Т

Каретка на роликах

Позволяет равномерно распределять нагрузку гидроцилиндров на корпус установки. Движущиеся части установки не выходят за габарит и, благодаря этому, служат дольше, чем у установок иных конструкций. Легкое скольжение и надежная конструкция при выполнении любых работ.

Маслостанция с бензиновым двигателем “Lifan” 15 л. с.

Ручной запуск двигателя, объем топливного бака 6,5 литров, а маслянного – 1,1 литр. На маслостанцию установлен насос НШ6.

БРС закрытого типа

Исключает попадание посторонних частиц в гидролинии. Быстро и надежно закрепляется в систему. Совместима с любыми соединениями по стандарту ИСО.

Конструктивные особенности установки ИГЛА 20Т

Каретка на роликах

Позволяет равномерно распределять нагрузку гидроцилиндров на корпус установки. Движущиеся части установки не выходят за габарит и, благодаря этому, служат дольше, чем у установок иных конструкций. Легкое скольжение и надежная конструкция при выполнении любых работ.

Маслостанция с бензиновым двигателем “Lifan” 15 л. с.

Ручной запуск двигателя, объем топливного бака 6,5 литров, а маслянного – 1,1 литр. На маслостанцию установлен насос НШ6.

БРС закрытого типа

Исключает попадание посторонних частиц в гидролинии. Быстро и надежно закрепляется в систему. Совместима с любыми соединениями по стандарту ИСО.

Технические характеристики установки ИГЛА 20Т:

• Тяговое усилие: 20 тонн
• Максимальная длина прокола: 80 м
• Габариты установки: 645х440х240 мм
• Вес установки: 110 кг
• Мощность/тип двигателя: 15 л.с./бензиновый
• Рабочая длина штанги: 600 мм
• Диаметр штанги: 45 мм
• Габариты маслостанции: 400х800х700 мм
• Вес маслостанции: 115 кг

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

ПРОЙДИТЕ ТЕСТ ПО ПОДБОРУ ОБОРУДОВАНИЯ ДЛЯ ПРОКОЛА ГРУНТА ПОД ВАШИ ЗАДАЧИ ВСЕГО ЗА 3 МИНУТЫ

и получите гарантированный подарок от нашей компании!

Подобрать оборудование

Установка для прокола грунта

Вы здесь

□ Главная □■ Буровые установки □■ Прокалывающая установка

Версия для печати

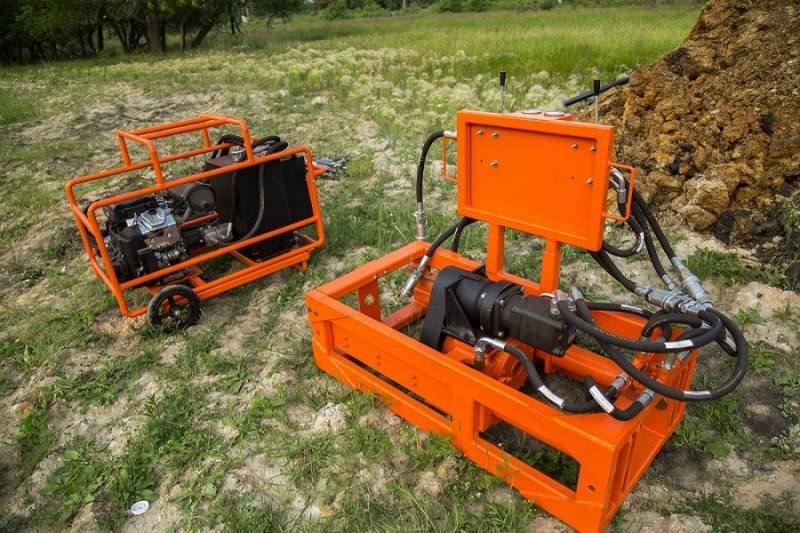

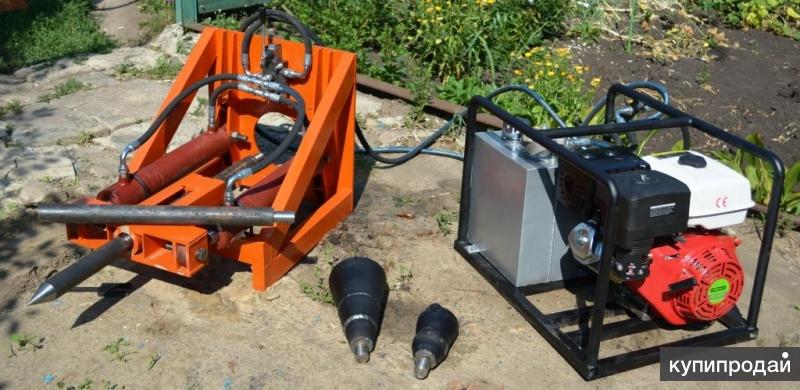

Прокалывающая установка для прокладки инженерных коммуникаций, сетевого кабеля и безтраншейной протяжки труб методом прокола грунта. Используется в условиях болотистой местности, лесных массивов, рек и оврагов, под автодорогами и ж/д насыпями. Прокалывающую установку применяют в случае необходимости газификации, проведения коммуникаций и устройства канализации в населенных пунктах, а также для ремонта и реконструкции трубопроводов в ситуации сложных геологических условий и экологических ограничений.

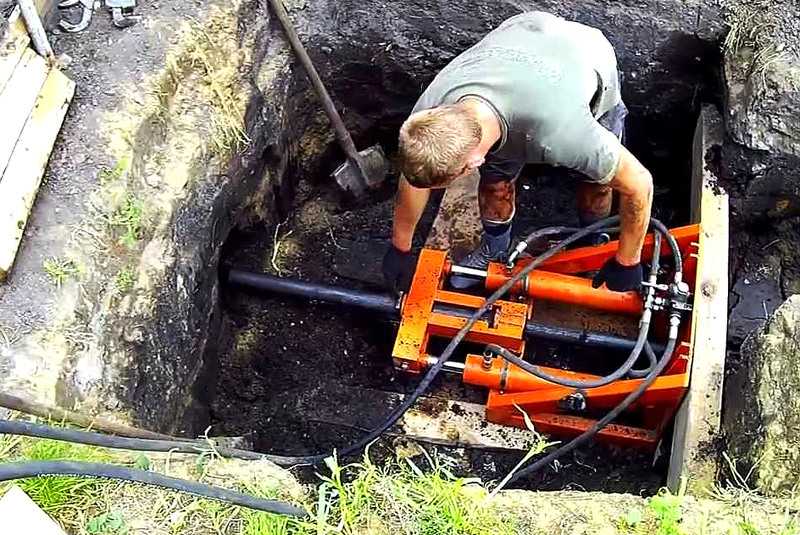

Для создания отверстий в грунте под поверхностью земли требуется котлован или технологический колодец, в который помещают установку. На дно котлована оборудование опускают посредством грузоподъемного механизма. Выравнивание прокалывающей установки возможно благодаря наличию винтовых опор. Штанги крепятся на направляющую втулку рамы. Конусообразный острый наконечник накручивается на штангу, что дает возможность осуществлять прокол грунта.

Установка для прокола грунта может работать от дизельной гидростанции (насосной станции) или гидросистемы трактора, экскаватора, автокрана. Для работы прокалывающей установки от гидросистемы трактора требуется техника мощностью выше 60 л. с. К гидросистеме установку подключают с помощью рукавов высокого давления. Прокалывающая установка подходит для грунтов I-III категории твердости. Увеличение длины прокола осуществляется благодаря наращиванию длины штанг.

Технические характеристики:

№ п/п	Наименование показателей	Значение показателей
1	Наружный диаметр штанги, мм	40
2	Диаметр расширителей в комплекте, мм	75, 115, 160
3	Длина прокалываемого канала, м	30
4	Усилие на штоке:
	– при прокалывании, кН (т)	152 (15,2)
	– при расширении, кН (т)	113 (11,3)
5	Скорость прокола, м/мин	2
6	Длина, мм
	– в транспортном положении	1800
	– в рабочем положении	2700
7	Ширина, мм	600
8	Высота, мм	600
9	Масса установки, кг	500

Гидроцилиндр приводится в действие от гидросистемы трактора.

Преимущества прокалывающей установки

• Разборная конструкция
• Высокая мощность, многофункциональность
• Мобильность и простота транспортировки
• Простота эксплуатации
• Возможность проведения работ в стесненных условиях
• Низкая стоимость


Цена установки для прокола грунта

Актуальная цена на прокалывающую установку.

Правильное время, правильное место для инструментов для пробивки

Одним из самых давно зарекомендовавших себя методов бестраншейной прокладки является использование пневматических инструментов для пробивки траншей: вариант, который предоставляет подрядчикам экономичную и простую в использовании альтернативу прокладке траншей почти полвека. Этот хорошо зарекомендовавший себя подземный метод, который также служит эффективной альтернативой более крупному оборудованию для наклонно-направленного бурения, получил выгоду от водо-, газо-, канализационных и электротехнических предприятий. Как и в случае почти любого подхода к установке, инструменты для прокалывания наиболее эффективны при использовании в определенных ситуациях.

«Мы начали использовать инструменты для прокалывания более десяти лет назад из-за их гибкости, — говорит Дель Диксон, руководитель проекта компании United Cable Construction, базирующейся в Ладсоне, Южная Каролина. «Инструменты для прокалывания идеальны в ситуациях с ограниченным доступом и в ограниченном пространстве. Одним из самых больших преимуществ является то, что для работы прошивных инструментов не требуется очень большая стартовая яма».

United Cable, работающая с начала 1980-х годов, специализируется на подземных инженерных сооружениях всех типов, включая рытье траншей, вспашку, горизонтально-направленное бурение (ГНБ) и вышеупомянутый метод пневматического бурения. Компания завершила проекты во многих штатах Восточного побережья, хотя им нравится сосредотачиваться на рабочих местах, возникающих недалеко от дома в Каролине и Вирджинии. По словам Диксона, различные типы почвы, наиболее распространенные на их основной торговой территории, идеально подходят для использования инструментов для прокалывания, как и типы установок, в которых United Cable стала настолько опытной.

Компания недавно расширила свой арсенал оборудования для подземных работ, добавив пневматический инструмент для пробивки отверстий Vermeer Hole Hammer производства компании McLaughlin, расположенной в Гринвилле, Южная Каролина.

«Учитывая типы почв, которые мы имеем в этой области, и типы установок, которые мы предпочитаем, использование пробивных инструментов является эффективным и действенным решением», — говорит Диксон. «Наш опыт показывает, что пробивные инструменты являются относительно недорогим подходом для проходки более коротких скважин, особенно в сильно загруженных районах с уже хорошо развитой подземной инфраструктурой. Это также очень продуктивный метод. В зависимости от диаметра отверстия мы могли использовать только один компрессор для питания до трех инструментов одновременно».

Расширение кабельного телевидения
Недавно специалисты United Cable по подземным установкам отправились в Мурсвилль, Северная Каролина, расположенный недалеко к северу от Шарлотты, самого густонаселенного города штата. Мурсвилл, более известный как Race City USA, является домом для более чем 60 команд NASCAR и нескольких предприятий, связанных с гонками, включая два автомобильных музея. Однако причина их визита не имела ничего общего с гонками, за исключением того факта, что, скорее всего, из-за популярности этого вида спорта Мурсвилл переживает демографический бум.

Компания Fiber Technologies привлекла United Cable для завершения сложного проекта по прокладке двухмильного оптоволокна, чтобы предоставить жителям Мурсвилля дополнительный кабель и Интернет-услуги. В плане установки для проекта указан фидерный кабель CIC диаметром примерно полдюйма, заключенный в 1¼-дюймовый внешний кабелепровод — как коаксиальный, так и оптоволоконный.

Диксон, который работал руководителем проекта в Мурсвилле, выбрал пневматические инструменты для пробивки, чтобы завершить большую часть установки, иногда полагаясь на небольшой трактор, оснащенный тросовым плугом, в районах, где существующая инфраструктура не была фактором. Сервитут для установки был указан со стороны улицы (спереди) каждого участка, поэтому первостепенной задачей было беспокойство о разрушении, занимаемой площади и сохранении целостности существующего ландшафтного дизайна.

«Работа в Мурсвилле была идеальной для использования метода установки со сквозным сверлением, поскольку было сделано несколько выстрелов с использованием инструментов для прокалывания», — говорит Диксон. «Участок представлял собой устоявшийся жилой район, где уже было проведено несколько коммуникаций, поэтому инфраструктура уже была переполнена. Вот что хорошо в использовании пневматических инструментов для прокалывания; это дает вам возможность найти существующие утилиты. Мы замечаем существующие коммуникации, когда самостоятельно выкапываем стартовую яму. Таким образом, мы можем выполнять две задачи одновременно».

Сшивание экономит время
Сверление стежков довольно распространено при использовании инструментов для прокалывания, особенно на участках, где уже существует перегруженная коммунальная инфраструктура. По сути, стежковое бурение характеризуется серией нескольких более коротких выстрелов — обычно менее 50 футов в длину — на довольно небольшой глубине. При работе в Мурсвилле бригады Диксона использовали 2,5-дюймовую буровую головку для прокладки заключенного в кожух фидерного кабеля на глубину 24 дюйма для коаксиального кабеля, предназначенного для жилых кварталов, и 36 дюймов для оптоволоконных линий, как указано в плане установки.

Тщательное рассмотрение, чтобы свести к минимуму занимаемую площадь и повреждение имущества при сохранении целостности дворов и ландшафта отдельных домовладельцев, было уделено Диксоном и его командой при подготовке стартовых ям — каждая примерно 4,5 фута в глубину и 18 дюймов в ширину — необходимых для завершения установки . Это включает в себя использование брезента для временного хранения грунта, резку дерна для восстановления поверхности и ускорение завершения работ в течение одного дня, чтобы не беспокоить домовладельцев дольше, чем это необходимо — все это Диксон называет передовыми методами работы на стройплощадке.

«Вообще говоря, существующие инженерные сети будут определять, где будут располагаться пусковые ямы, — говорит Диксон. «Подразделения в Мурсвилле уже хорошо зарекомендовали себя. У большинства были газ и вода, а также канализационные краны, выходящие из дома. По моим прикидкам, через каждые 30–40 футов мы рыли стартовую яму. Как правило, при использовании пробивных инструментов идеален выстрел на расстоянии от 40 до 50 футов, что примерно то, что мы смогли сделать в проекте Mooresville.

«Мы и раньше делали более длинные кадры, но это не лучший подход, — говорит Диксон. «Чем дальше вы стреляете из инструмента, тем больше вещей вступает в игру. Например, если направление с самого начала слегка отклонено, чем длиннее канал ствола, тем больше вероятность того, что инструмент отклонится, даже поднимется по высоте, особенно если головка сталкивается с препятствием».

Всего за один простой шаг инструмент для прокалывания завершил каждое отверстие, а затем протянул за ним волокно — одноэтапный процесс, который помогает повысить общую производительность установки, является точным и экономичным. В отличие от большинства подрядчиков, которые обычно нанимают на объект бригады из пяти и шести человек, Диксон предпочитает подход из четырех человек.

«Неизбежно, когда вы отправляете пять или шесть человек на проект, один или два человека в конечном итоге остаются стоять и смотреть, практически ничего не делая. Мы обнаружили, что использование бригад из четырех человек помогает поддерживать расходы на оплату труда на должном уровне», — говорит Диксон.

Некоторые особенности новых пробивных инструментов помогают снизить численность экипажа. По словам Джеффа Вейджа, вице-президента по продажам и маркетингу компании McLaughlin, инструмент для пробивки отверстий Hole Hammer был разработан с рядом инновационных функций, которые помогают обеспечить лучший контроль и легкий запуск.

«Конструкция пробивного инструмента Hole Hammer с подвижной головкой обеспечивает полное ударное усилие поршня по головке инструмента», — говорит Вейдж. «Это помогает инструменту измельчать любой камень или мусор на своем пути, в то время как остаточная энергия используется, чтобы помочь корпусу инструмента пройти через уплотненный канал ствола. Такая конструкция помогает повысить точность при работе с тяжелым грунтом и уменьшить отклонение инструмента. Отбойный молоток также имеет механический сброс узла головки, который помогает убедиться, что каждый удар действительно уплотняет почву перед инструментом; еще одна функция, которая помогает с точностью ».

Диксон ожидает, что члены бригады будут производить более 400 футов продукции, включая земляные работы, установку и восстановление — в день. «Пробивные инструменты по-прежнему являются дешевым бестраншейным методом установки коротких скважин в перегруженной инфраструктуре с оплатой за фут», — говорит он. «Эти инструменты продолжают набирать популярность как правильный подход и в правильной ситуации. По большей части, используя инструменты для прокалывания, вы даже не можете сказать, где вы были в подразделении через три или четыре недели после завершения установки. Есть ограничения, конечно. Но в правильной ситуации инструменты для пирсинга часто являются наиболее экономичным и наименее инвазивным способом».

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ:
United Cable Construction, (843) 851-0711
McLaughlin Group, (800) 435-9340, www.mightymole.com
Vermeer Corp., (888) 837-6337, www.vermeer .com

Из архива

• ICE KING запускает новую услугу для удовлетворения потребностей сотрудников в гидратации
• Hyundai предлагает защитный комплект для колесных погрузчиков и улучшенный компактный экскаватор

Сверление стежков с помощью инструментов для прокалывания делает подрядчика силой, с которой приходится считаться

Компания Grayco Communications, расположенная за пределами ЛаПорта, штат Техас, понимает важность заботы о своих клиентах и ​​клиентах, которых они обслуживают. Бутч Грэмбоу, вице-президент по операциям, заявляет: «Забота о клиентах с обслуживанием — это не просто наш лозунг; это также наша цель номер один». В настоящее время Grayco обслуживает более 900 клиентов в день и является одним из крупнейших подрядчиков Comcast в столичном районе Хьюстона, предоставляя полный спектр услуг, включая: установку жилых и коммерческих помещений, аудит/продажи, сбор, планы обслуживания многоквартирных домов, восстановление оборудования. и подземное строительство.

Минимизация социального воздействия и обеспечение быстрой, чистой и экономичной прокладки подземных коммуникаций и коммуникаций с использованием бестраншейных технологий является одним из способов достижения их целей. В качестве основного метода прокладки подземных коммуникаций компания Grayco использует «рассверливание стежков». В методе ступенчатого бурения используются пневматические пробивные инструменты для бурения от небольших ям до следующих с последующей установкой нового продукта. Это предпочтительный метод для многих подрядчиков из-за низких эксплуатационных расходов на фут установки, разумных инвестиций в оборудование и минимального опыта, необходимого для эксплуатации оборудования.

Кроме того, благодаря минимальному нарушению поверхности, затраты на очистку и восстановление сведены к минимуму.

Имея более чем пятнадцать (15) лет опыта работы в отрасли, менеджер по строительству Grayco Communications Трэй Ставиноха знает, как важно получать максимальную отдачу от своих бригад. Ставиноха говорит: «Используя метод растачивания, мы в среднем делаем около четырехсот (400) футов в день и до 2000 футов в неделю при новой установке всего с бригадой из трех (3) человек». Вооруженные лопатами, двумя пробивными инструментами и воздушными компрессорами, десять подземных бригад и субподрядчиков Grayco каждую неделю прокладывают более 20 000 футов подземных оптоволоконных, коаксиальных, электрических и коммуникационных линий в жилых и коммерческих районах Хьюстона.

На строительной площадке каждая бригада из трех человек тщательно выбирает места для ямы, чтобы свести к минимуму воздействие и максимально увеличить производительность труда. «Большинство скважин имеют длину от двадцати пяти до пятидесяти футов, а отдельные проекты имеют длину от 100 до 2700 футов, при этом каждая яма имеет глубину примерно двадцать четыре дюйма», — говорит Ставиноха.

После определения местоположения ямы ямы выкапываются вручную, и бригада протягивает воздушные шланги от компрессора к сервитутам, чтобы привести в действие инструменты для прокалывания. После подключения к системе подачи воздуха инструмент перемещается из одной ямы в другую, каждая из которых служит как выходной, так и входной ямой для следующего отверстия. «Инструменты для прокалывания — это надежный способ прокладки трубопроводов под деревьями, садами, зданиями и другими постоянными приспособлениями. Кроме того, требуется меньше восстановительных работ по сравнению с вспахиванием или использованием траншеекопателя», — говорит Ставиноха.

Поскольку сервитуты в районе Хьюстона обычно располагаются на задних дворах домов по всему городу, установка подземных коммуникаций часто становится сложной задачей при наличии более крупного оборудования. Оставить эти благоустроенные территории в том виде, в котором они были найдены, является обязательным для клиентов, и это основная причина, по которой подрядчики подземных коммуникаций, такие как Grayco, выбирают метод сквозного бурения. «Хотя мы работаем на передних сервитутах, обычно мы работаем на задних дворах. Большая часть нашей работы выполняется на благоустроенных территориях со многими другими подземными коммуникациями в полосе отчуждения», — говорит Ставиноха.

Ограничение ущерба существующим коммуникациям — еще одна веская причина для подрядчиков использовать метод сквозного бурения. «Одна из замечательных особенностей инструментов для прокалывания заключается в том, что они вынуждают наших бригад выкапывать и обнажать другие инженерные коммуникации, которые они могут пересекать. Физически определяя расположение существующих коммуникаций, мы берем на себя активную роль в предотвращении ущерба», — говорит Ставиноха. «На протяжении многих лет я видел повреждения существующих коммуникаций, которых можно было бы избежать, если бы строительная компания выбрала прокалывающие инструменты в качестве метода установки. Использование прокалывающего инструмента для этих установок стало нормой, потому что это позволяет нам обеспечивать обслуживание клиентов, к которому мы стремимся, сводя к минимуму затраты на установку и восстановление. При оценке стоимости и производства все просто. Для работы, которую мы выполняем, метод бурения швов имеет высокую производительность и часто является наиболее экономичным способом прокладки подземных коммуникаций; особенно там, где очистка и жесткие сервитуты для коммунальных услуг являются проблемой».

Компания Grayco на своем опыте убедилась, что им выгодно иметь разные инструменты для различных почв и грунтовых условий, в которых они работают. Грунтовые условия в районе Хьюстона сильно различаются: камедь, супесь и сахарный песок. Они выбирают инструменты для бурения от HammerHead для бестраншейного оборудования, потому что у них есть широкий спектр инструментов, предназначенных для поддержания их производительности при минимальных затратах на техническое обслуживание в различных почвенных условиях. «Мы используем пробивные инструменты Catamount 2,50” и 3,00” в сложных грунтовых условиях, а когда мы находимся в мягком или песчаном грунте, мы используем пробивные инструменты со сменной головкой 2,50” и 3,00”, – говорит Ставиноха.

«Инструменты со сменной или фиксированной головкой предпочтительнее использовать при работе со средним или мягким грунтом. Они имеют меньше движущихся частей и, следовательно, имеют гораздо более низкие затраты на техническое обслуживание. Они также намного лучше сохраняют сцепление на более мягком грунте, что делает их гораздо более производительными, чем орудия с возвратно-поступательным движением». — говорит Уилл ЛеБлан, национальный менеджер по продажам HammerHead.
Когда грунтовые условия становятся более тяжелыми и производительность инструментов со сменной головкой начинает замедляться, Grayco использует новые бурильные инструменты Catamount™ от HammerHead. Пробивной инструмент Catamount оснащен головкой с возвратно-поступательным движением, предназначенной для бурения в более твердых грунтах. «Новая конструкция инструмента представляет в отрасли головку с возвратно-поступательным движением, которую легко запустить независимо от уровня давления воздуха, а конструкция Catamount устраняет необходимость в механической пружине, которая со временем выходит из строя», — говорит ЛеБлан. «Он полностью отличается от любой другой конструкции инструмента на рынке, поскольку мы взяли технологии из забойных молотков и включили их в этот инструмент».

По словам Ставинохи: «Мы начали работать с Catamount, когда они впервые появились на рынке, и HammerHead справилась со всеми первоначальными проблемами, характерными для выпуска нового продукта. Я считаю, что это главная причина, по которой мы до сих пор используем инструменты HammerHead. Это так много значит для нас, что HammerHead направила Уилла Леблана, своего национального менеджера по продажам, чтобы он помог нам обучить нас ремонту и обслуживанию наших инструментов для прокалывания. У меня никогда не было компании, которая бы посылала кого-то с завода уровня Уилла, чтобы он научил меня своему оборудованию за более чем 15 лет. Уилл совершил не одну поездку, а много, чтобы работать с нами. Вот это я называю заботой о клиенте. Больше ничего не нужно говорить…»

«Я пользовался оборудованием других крупных брендов и являюсь постоянным клиентом HammerHead.
