Место монтажа КМУ

Место установки крана манипулятора, гидроманипулятора на автомобиле:

Выполняя монтаж крана манипулятора на автомобиль в ООО “КранТракСервис”, необходимо выбрать место установки КМУ, исходя из особенностей конструкции грузового автомобиля, планируемых погрузочно-разгрузочных работ и устройства крана манипулятора.
Место установки КМУ на автомобиль может быть выполнено в следующих вариантах:

• установка КМУ за кабиной автомобиля (между кабиной и кузовом);
• монтаж крана манипулятора, гидроманипулятора на заднем свесе рамы автомобиля;
• установка крана манипулятора, гидроманипулятора на тягаче;
• монтаж манипулятора гидравлического на полуприцепе.

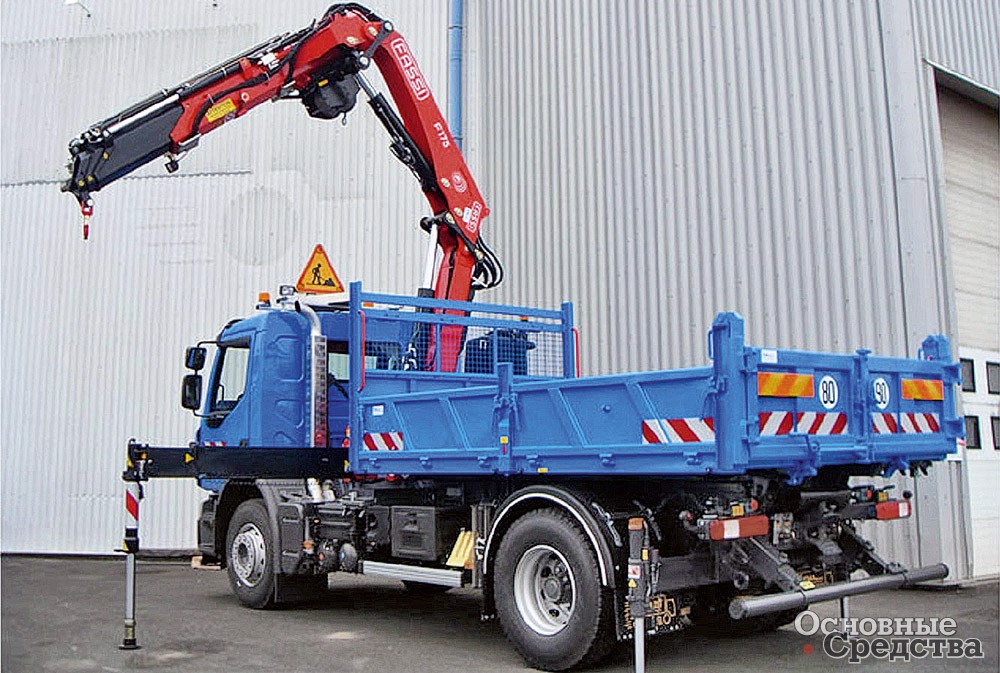

Установка крана манипулятора за кабиной автомобиля.

Установка КМУ за кабиной автомобиля (между кабиной и кузовом) – наиболее легкий в исполнении вид монтажа крана манипулятора на грузовик.

КМУ устанавливается на стандартный надрамник или на надрамник на всю длину рамы автомобиля. Стандартный (короткий) надрамник позволяет сэкономить на монтажной раме. При монтаже крановой установки за кабиной можно устанавливать на самосвал. Такой способ монтажа манипулятора дает возможность транспортировки негабаритных грузов по длине. Нет дополнительных нагрузок на заднюю ось. В случае монтажа телескопических КМУ вариант расположения стрелы над кузовом, с одной стороны уменьшает нагрузку на переднюю ось, но может ограничивать пространство для груза по высоте.
Крепление краноманипуляторной установки на расстоянии 300 мм от кабины к промежуточной раме должно быть произведено при помощи шпилек, по четыре штуки с каждой стороны, шпильки диаметром от 22 до 30 мм с резьбой от М22Х2 до М30Х2 по концам (диаметр шпилек определяется в зависимости от грузоподъемности крана манипулятора). На каждую резьбовую ветвь приходится по две гайки. Шпильки и гайки входят в состав ЗиП

гидроманипулятора. В зоне установки гидроманипулятора должно быть предусмотрено дополнительное усиление надрамника накладными пластинами и вставкой усилителя с внутренней стороны. Для предотвращения продольного смещения крана манипулятора к его опоре и стенкам лонжеронов надрамника должны быть приварены специальные упоры и пластины. В транспортном положении стрела манипулятора должна надежно закрепляться от перемещения.
для увеличения фото – нажать на изображение:



Монтаж КМУ на заднем свесе рамы автомобиля.

Монтаж КМУ на заднем свесе рамы автомобиля может выполнен – на раму (через надрамник), с укорачиванием кузова или в кузове.
Преимущества установки крана манипулятора на заднем свесе автомобиля:

– Максимальный (360°) рабочий диапазон
– Экономичность монтажной рамы.
– Нет дополнительных нагрузок на переднюю ось.
– Высокая маневренность и универсальность.
Недостатки установки крана манипулятора на заднем свесе автомобиля:
– Разгрузка передней оси в некоторых случаях может ухудшить управляемость грузовиком.
– Возможный перегруз задней оси.
– Ограничение длины кузова.
– Разгрузка передней оси в некоторых случаях может ухудшить управляемость грузовиком.
– Возможный перегруз задней оси.
– Ограничение длины кузова.
– Невозможность перевозки негабаритных по длине грузов.
для увеличения фото – нажать на изображение:



Установка гидроманипулятора на тягаче.

Максимальная универсальность крана-манипулятора, установленного на тягаче – очевидна.
Для увеличения фото – нажать на изображение:



Монтаж манипулятора на полуприцепе.

Установка гидроманипуляторов на полуприцеп  имеет максимальную эффективность. Кран-манипулятор на полуприцепе наиболее точно соответствует выполняемым работам, т.к. имеет заказные технические характеристики. Место установки КМУ может быть в разных местах полуприцепа, в зависимости от специфики грузов.
Недостатки монтажа манипулятора гидравлического на полуприцепе:
– Высокая стоимость и техническая сложность реализации, т.к. монтаж КМУ фактически выполняется по индивидуальным требованиям.​
для увеличения фото – нажать на изображение:

---

Разумеется, приведенная справочная  информация не означает, что любой манипулятор всегда можно смонтировать на любое шасси одним из 4-х способов. Возможность и выбор оптимального метода монтажа КМУ на шасси определяется конструкцией и техническими характеристиками как базового автомобиля, так и самой крановой установки!

Разнообразие использования кранов манипуляторов в разных сферах – большое. Например, самосвал с краном-манипулятором. Выгода при использовании такого вида спецтехники заключается не только в том, что самосвал сам себя загружает сыпучими материалами, но и в возможности смены навесного оборудования. При замене грейфера, самосвал с КМУ превращается в бортовой грузовик с краном-манипулятором, а при установке монтажной люльки может служить в качестве вышки. Становится понятным, почему такой популярностью пользуются самосвалы на базе шасси КАМАЗ с КМУ Tadano – такая конструкция позволяет максимально эффективно использовать грузоподъемную технику как в качестве самосвала, так и крана-манипулятора и автовышки.

Всем известна такая область использования КМУ, как строительство. Но в старых городах строительство зачастую связано не только с постройкой, но и с разрушением – сносом старых зданий. До наступления эры широкого использования КМУ, практически все методы сноса вызывали серьезные проблемы – облака пыли, необходимость перекрытия движения транспорта по прилегающим к месту сноса дорогам и т. д. Специальная крано-манипуляторная установка с гидромолотом или перфоратором способна проводить даже «точечный снос» частей здания, без разрушения оставшихся конструктивных элементов.

 Гидравлические манипуляторы встречаются в городских условиях значительно чаще, чем бортовые автомомибили с КМУ. Например, такими специализированными грузоподъемными машинами являются мусоровозы с манипуляторами (хотя есть и мусоровозы с установленной КМУ!). По статистике Всемирной организации здравоохранения контейнерная система сбора мусора сократила заболеваемость среди рабочего персонала мусорщиков на 85%, а общая заболеваемость кишечными инфекциями в крупных городах снизилась в среднем на 12%. Без применения манипуляторной установки такого эффекта достичь было бы вряд ли возможно!



Подробнее про устройство крана манипулятора можно узнать в разделе:

---

С примерами, как установить кран манипулятор, можно ознакомиться в разделе:

---

Типовые работы при монтаже крана манипулятора можно узнать в разделе:

---

Получить консультации по подбору крана манипулятора на свой автомобиль или получить консультацию по установке КМУ можно по телефону:

---





Как установить КМУ на грузовик – статьи в Москве

Использование кранов-манипуляторов, установленных на шасси грузовых автомобилей, востребованы, поэтому владельцы грузового автотранспорта нередко задумываются о его переоборудовании.

Использование кранов-манипуляторов, установленных на шасси грузовых автомобилей, востребованы, поэтому владельцы грузового автотранспорта нередко задумываются о его переоборудовании. Ассортимент КМУ на рынке очень велик, и выбрать установку подходящей грузоподъемности не составит труда. В этой статье речь пойдет о монтаже КМУ на грузовик и документальном оформлении конструктивных изменений.

Подготовительный этап

Устанавливать КМУ на грузовой автомобиль могут только сертифицированные компании, имеющие право на выполнение таких работ. Автовладельцам, решившим смонтировать установку на КамАЗ или другую машину самостоятельно, придется получить в разрешительном органе сертификаты на рабочее место, используемые технологии и оборудование.

Для того чтобы оформить разрешение на монтаж КМУ, следует:

• заполнить и зарегистрировать заявление на переоборудование грузовика в ГИБДД;
• получить заключение предварительной техэкспертизы о возможности установки дополнительного оборудования.

Любые модификации конструкции ТС могут быть выполнены только собственником автотранспорта. Для монтажа крановой установкина руках должен быть оригинал грузовой таможенной декларации и оформленный на автовладельца договор купли-продажи.

Порядок монтажа крано-манипуляторной установки

Монтаж КМУ на грузовое шасси проходит в несколько этапов. Важен внимательный подход к каждому из них, поскольку любая небрежность может иметь серьезные последствия. До того момента, пока не будет смонтирована и готова к работе собственная установка, понадобится вспомогательное средство. Это может быть кран-манипулятор или другой подъемный механизм (кран, тельфер и пр.).

Демонтаж кузова

На этом этапе сложностей обычно не возникает. Стремянки крепления кузова чаще всего приходится срезать, поскольку из-за коррозии они прикипают к посадочному месту. Поэтому лучше сразу подготовить новые элементы. Кроме того, понадобятся технологические подставки, представляющие собой 4 стойки высотой приблизительно 80 см – на них в дальнейшем устанавливают кузов, чтобы его крылья не помялись.

Монтаж насоса и коробки отбора мощности (КОМ)

Тип насоса и страна-производитель, а также марка КМУ при подборе помпы не имеют значения. Главное, чтобы насосное оборудование соответствовало требованиям гидравлической системы крановой установки по рабочему давлению и производительности и могло быть установлено на КОМ конкретной модели автомобиля. Важно также учесть, что направления вращения насоса и выходного вала коробки отбора должны совпадать.

Порядок установки насосного устройства и КОМ:

• слить масло из коробки передач. После окончания монтажа смазка заливается обратно;
• снять с трансмиссии заглушку под КОМ;
• установить коробку отбора мощности. Между ней и КПП, а также между КОМ и помпой следует поставить уплотнения;
• установить насос. Лучше заранее присоединить к помпе штуцер под всасывающий рукав и напорный штуцер.

В зависимости от способа включения КОМ, порядок ее монтажа несколько различается. Если включение пневмоэлектрическое, то электромагнитный клапан (КЭМ) соединяется с пневматической системой автомобиля, а затем подключается к установленной в кабине транспортного средства кнопке управления. Если включение КОМ механическое, то тросик управления коробкой заводят в кабину через просверленное в полу отверстие.

Подготовка рамы

При монтаже установки с откидными лапами (обычно это КМУ из Европы), которые в транспортном положении ставятся вертикально и задвигаются, специальная подготовка рамы ТС не требуется. В других случаях требуется перенос топливных баков, аккумулятора (при необходимости), воздушных ресиверов и инструментальных ящиков.

Примерка установки

КМУ устанавливается на грузовик без фиксации крепежными элементами. При нахождении установки в таком положении следует:

• отметить места на раме транспортного средства, требующие усиления;
• определить технологические расстояния, которые должны оставаться между установкой и кузовом, основанием манипулятора и кабиной;
• вычислить высоту подрамника, чтобы КМУ могла беспрепятственно вращаться вокруг своей оси.

Чтобы после завершения монтажа габариты техники соответствовали требованиям ПДД, верхняя точка конструкции не должна превышать высоту, определенную правилами.

Изготовление подрамника

Подрамник выполняется в одном из двух вариантов: общий, подходящий под основание КМУ и кузовной части, или непосредственно под манипулятор. Можно усилить раму с помощью гнутого профиля. Независимо от вида, задачи у подрамника остаются неизменными: он должен равномерно распределить нагрузку на раму и исключить деформацию последней при выполнении грузоподъемных работ.

Идеальных вариантов конструкции подрамника, гарантирующих сохранность рамы ТС, нет – у каждого имеются плюсы и минусы. Важно соблюдать скоростной режим и правила эксплуатации установки, не перегружать автомобиль, по возможности выбирать для движения дороги хорошего качества, своевременно протягивать крепежные шпильки стрелы, регулярно проверять состояние рамы.

Усиление и удлинение рамы

Под шпильками крепления установки, в точках фиксации ее основания, раму желательно усилить, чтобы не допустить ее поломки во время работы.

Если кузов смещается назад, длину рамы необходимо увеличить под его свес. При монтаже подрамника на всю длину кузовной части, габариты рамы можно не изменять.

Укорачивание кузова и перенос задних крыльев

Иногда длину кузовной части приходится уменьшить примерно на 0,5 м из-за слишком большого заднего свеса или по другой причине. Для этого борта снимают, обрезают до необходимой длины, переносят фиксаторы и замки. Также укорачивается днище кузова.

Если крылья крепятся на кузовную часть, то при смещении последней, щитки необходимо перенести на нужное расстояние.

Установка основания, крепление стрелы

Основание КМУ соединяется с рамой автомобиля через подрамник. Для фиксации лучше использовать усиленные шпильки с мелкой резьбой и максимальным сечением. Желательно, чтобы крепежные элементы были изготовлены из углеродистой стали. С каждой стороны шпильки устанавливают по две гайки, как вариант – одну, но удлиненную. Повторная протяжка шпилек выполняется примерно через 10–14 часов.

Насос и манипуляторная установка соединяются трубопроводом. Напорно-всасывающий рукав для подачи масла с гидробакаустановки в полость помпы должен быть устойчивым к воздействию масла и бензина. Напорный шланг высокого давления лучше использовать оригинальный, который подойдет под имеющийся на гидрораспределителе установки штуцер.

Монтаж КМУ и кузова

Кран-манипулятор устанавливается с использованием вспомогательного грузоподъемного механизма. На этом этапе нужна помощь второго человека. Гидроцилиндр установки при ее навешивании должен быть выдвинут. Золотник перемещать не нужно, иначе смазочная жидкость будет вытекать.

Для установки кузова дополнительное грузоподъемное устройство не требуется – это можно сделать посредством смонтированной установки.

Перед сдачей КМУ в эксплуатацию выполняется техническое обслуживание. В механизм заливается масло нужной вязкости. Проверяется давление в гидравлической системе и функционирование узлов. Проводятся пробные работы.

Оформление документов

После завершения работ необходимо пройти техосмотр ТС. Имея на руках диагностическую карту и протокол технической экспертизы, нужно представить грузовой транспорт для осмотра в ГИБДД. На основании заявления и имеющихся документов, МРЭО вносит изменения в технический паспорт автомобиля и СТС.
