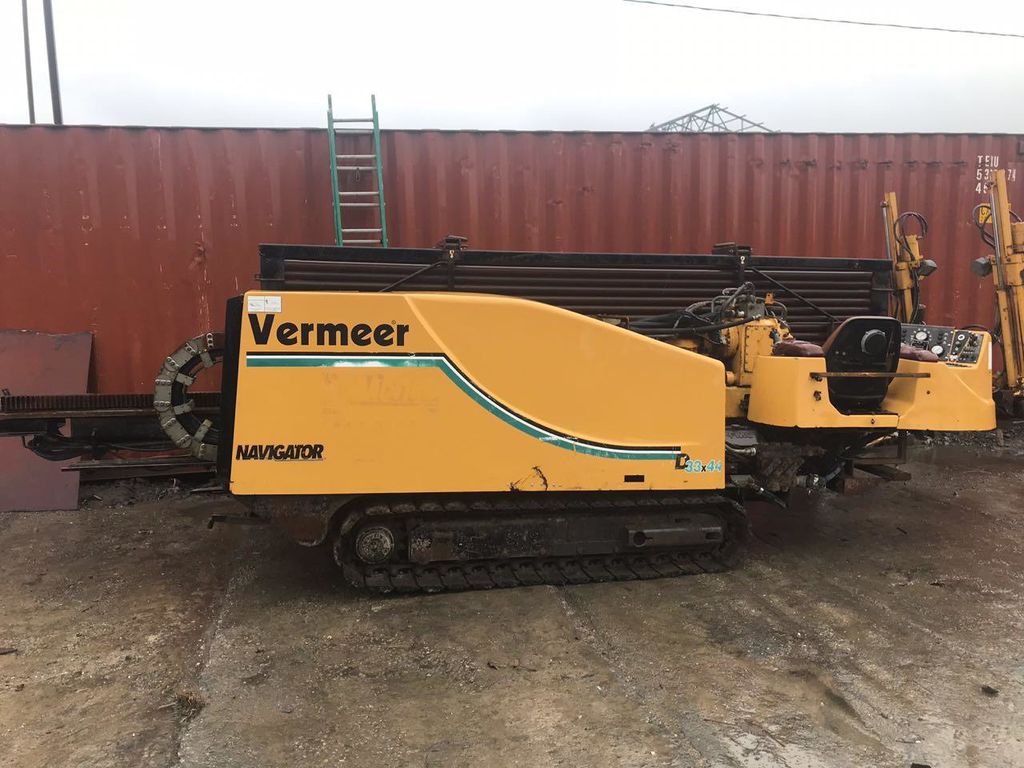

Техника для горизонтально направленного бурения Vermeer Navigator в проектах от разных стран мира

По данным журнала «РОБТ», 30,5% от общего рынка оборудования для горизонтально направленного бурения в России занимают установки Vermeer Navigator. Их выпускает американская компания, специализирующаяся на техническом оснащении строительных работ профессионального уровня. Установки Vermeer Navigator задействованы и в самых крупных мировых проектах по ГНБ, и в небольших объемах работ по прокладке коммуникаций в России, Китае, Индии и других странах.


Какие установки выпускает Vermeer Navigator

Первая буровая установка компании была представлена на рынке в 1990 году. Сейчас в линейке выпускается техника для прокладки трубопроводов малого сечения и полноценных трубопроводов методом ГНБ: мощные силовые агрегаты и гидравлическая система, которые с легкостью справляются с различными типами грунтов. Большой модельный ряд установок позволяет подобрать оборудование под любые задачи. Будь это стесненные городские условия или прокладка магистральных нефте- газопроводов.

Определенные технические характеристики обеспечивают эффективность установок в работе:

  • Автоматизированная система подачи буровых штанг и системы анкерения.
  • Сбалансированная техническая часть (тяговое усилие, крутящий момент, производительность бурового насоса, вес буровой установки)
  • Автоматизация процесса бурения.
  • Возможность бурить в разных типах грунтах, включая скальный грунт.

Техника Vermeer Navigator разделена на три серии:

  • мини – модели D6х6 – D20x22;
  • миди – модель D23x30-80×100;
  • макси – модель D100x120 -1320×900.

В новых моделях производитель увеличивает скорость движения каретки, понижает уровень эксплуатационного шума, оптимизирует мощность. В результате подрядчик получает возможность проходить большее расстояние в грунте за время рабочей смены.

Компактные габариты установок помогают занять минимум места при проведении работ, например, в сложных условиях или оживленных местах, не перекрывая поток транспорта или людей.

Отдельные модели буровых установок, в частности, в линейке S3, оснащаются интерактивным сенсорным дисплеем, отображающим данные о расположении буровой головки.



  • Газопровод Морби-Мундра длиной 130 километров в штате Гуджарат в Индии. Подрядчиком выступила компания Gujarat Petronet Ltd. Трубопровод имеет длину 130 км и диаметр 18 дюймов, общая стоимость проекта оценивается в 42 миллиона долларов. Для реализации проекта необходимо было выполнить два прокола под ручьями, для чего была использована установка Vermeer D330x500.
  • Трубопровод Марди-Мангроув длиной 21,1 км и диаметром 1200 мм был построен в штате Новый Южный Уэльс в Австралии. Стоимость проекта 80,3 миллиона долларов, дополнительно власти Австралии вложили в него 40 миллионов австралийских долларов.
    Этот проект стал первым в Австралии, в котором использовались полиэтиленовые трубы такого большого диаметра. В ходе работ использовалась установка Vermeer D300х500.
  • Водоканал длиной 3000 метров в Дубае. Подрядчик Al Naboodah Construction Group (ANCG). Технология горизонтально направленного бурения здесь используется для прокладки силовых и телекоммуникационных кабелей, оросительных линий, микротонеллирование – для водопроводов. Реализация проекта потребовала 170 дней, а буровую установку передвигали 48 раз. Здесь также оказалась незаменима буровая установка Navigator D300х500. «Установка Вермеер выполняла в течение часа те работы, для которых другой буровой технике требовался целый день», – из комментариев Алана Уэлча, генерального менеджера компании-подрядчика.

Американские ГНБ Vermeer

Технология горизонтально направленного бурения используется сегодня во многих странах, в особенности в густонаселенных местах. Перспективы развития ГНБ позволяют прогнозировать, что в скором времени традиционные траншейные работы уйдут в прошлое и будут использоваться крайне редко. Уже сегодня во многих районах землеройные работы запрещены. В первую очередь это касается экологических зон, заповедников, лесных массивов и других мест, где необходимо сохранить естественный ландшафт.

С этой проблемой еще в 1960-х годах столкнулся американский изобретатель Мартин Черрингтон. Именно он создал первую установку ГНБ и считается родоначальником горизонтально направленного бурения. Закономерно, что первые компании по производству данного оборудования появились также в США.

Американские компании ГНБ

ГНБ Vermeer

Одной из первых ГНБ фирм на территории США появилась Vermeer. Образована компания была в далеком 1948-м году в сельскохозяйственном штате Айова. Не удивительно, что сначала предприятие производило технику исключительно для с/х нужд. Спустя 60 лет компания превратилась в настоящего гиганта машиностроения, поставляющего строительное оборудование по всему миру. На сегодняшний день установки ГНБ Vermeer пользуются большой популярностью и считаются одним из эталонов качества на рынке спецтехники.

Прежде всего, это связано с высокой надежностью и безопасностью техники данного производителя. Модельный ряд установок ГНБ Vermeer позволяет подобрать оборудование под любые потребности при бестраншейной прокладке коммуникаций.

Самым популярным комплексом для горизонтально направленного бурения этой компании считается установка ГНБ Vermeer Navigator. Более десяти тысяч моделей данной установки успешно функционируют на строительных площадках по всему миру. Модель с силой тяги в 136 тонн – установка ГНБ Vermeer Navigator D300x500 стала основной буровой установкой при создании насыпных островов в Объединенных Арабских Эмиратах. Однако основное назначение установок ГНБ Vermeer – это бестраншейная прокладка каналов в городских условиях и за городом. Благодаря внедренным инновационным технологиям, оборудование успешно осуществляет бурение любых видов грунта независимо от прочности и плотности почвы.

Astec

Американская компания Astec также сделала существенный вклад в развитие ГНБ технологий. На ее счету множество полезных разработок в данной сфере. В последние годы Astec совместно с компанией Case объединились в одну корпорацию под названием Astec Undergdround. Благодаря этому слиянию компании удалось выйти на новый уровень и приступить к производству всей линейки ГНБ установок – от небольших и компактных машин (DD-65) до сверхмощных комплексов (DD-1100).

Ditch Witch

Ditch Witch является еще одним американским брендом, который вошел в историю развития ГНБ. На сегодняшний день компания, кроме выпуска ГНБ комплексов, также осуществляет производство комплектующих и вспомогательных материалов для ГНБ установок (буровой инструмент, системы охлаждения, буровые штанги и т.д.) Главная особенность компании – это ее государственная ориентация. В то время как другие предприятия стараются разместить свое производство за рубежом (в Китае или Индии), Ditch Witch работает исключительно на территории США и это принципиальная позиция руководства.

Robbins

Компания Robbins также является известным и популярным брендом в сфере горизонтального бурения. Основной профиль этой американской корпорации – прокладка крупных тоннелей. На счету специалистов Robbins множество реализованных амбициозных проектов (тоннель под Ла-Маншем, Ниагарским водопадом, бурение в Гималаях). Известна компания и отечественным строителям, ведь именно техника Robbins осваивала сверхпрочные грунты БАМа.

Европейские бренды установок ГНБ

Европейские производители также очень быстро освоились в этой отрасли и приступили к производству своего оборудования для горизонтального бурения. В настоящий момент основная конкуренция европейской техники идет с американскими установками ГНБ Vermeer.

Главные производственные мощности по выпуску установок горизонтально направленного бурения сосредоточены в Германии, где можно выделить несколько брендов. Это GmbH, Tracto-Technik и Херренкнехт. Продукция данных компаний широко представлена во многих странах мира, в то числе и в России.

Также стоит отметить швейцарскую компанию Terra, которая уже несколько десятков лет занимается выпуском качественных и надежных ГНБ установок.

Китай и Россия

В начале XX столетия в Китае также началось активное развитие ГНБ технологий. Причиной тому стала необходимость модернизации всех водопроводов страны. Прошло, немногим, более 10-ти лет и КНР создала самый большой в мире автопарк ГНБ установок. Так, на сегодняшний день, на территории страны осуществляют бурение более 2500 машин горизонтально направленного бурения. Кроме того, на данный момент, Китай занимает лидирующую позицию по экспорту ГНБ установок.

На территории КНР можно выделить несколько производителей – это DDW, Jove, Hanlyma, Case, Sany и TT. Также по лицензии здесь производятся установки ГНБ Vermeer. Однако основным игроком на рынке является крупная корпорация XCMG, ей принадлежит более 80% рынка. ГНБ установки XCMG пользуются большой популярностью на территории России и используются многими крупными строительными компаниями.

Что касается России, то у нас также есть свой отечественный производитель ГНБ техники. Это компания «Форвард», которая располагается в Казани.

Купить установку ГНБ и получить самую полную информацию вы можете у наших менеджеров.

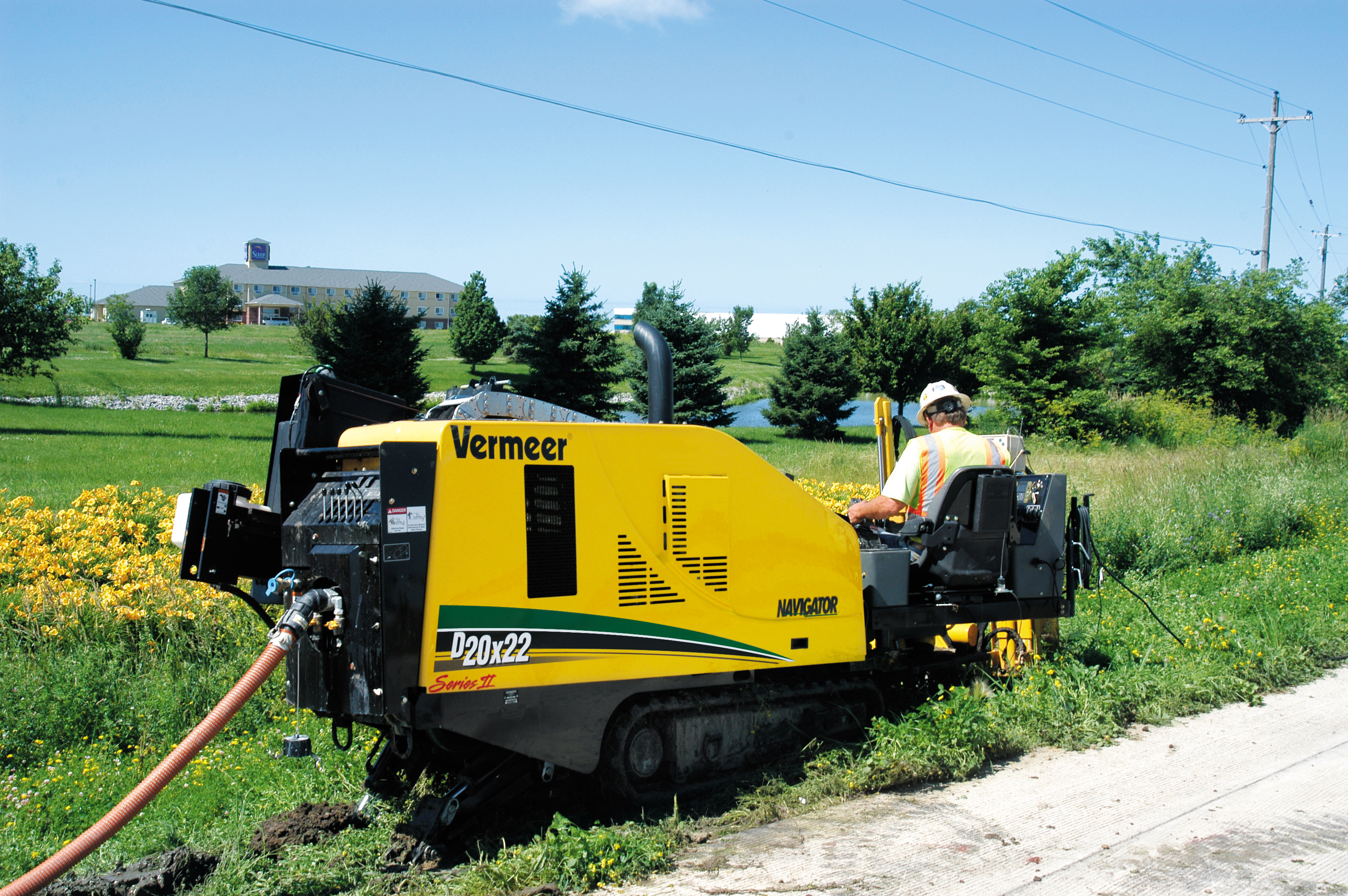

Горизонтальная буровая установка Vermeer D20x22 для инженерных систем

Горизонтальная буровая установка Vermeer D20x22 для инженерных системПерейти к основному содержанию 257 об/мин поможет вам установить больше погонных футов в день.

Гидравлический контур

Гидравлический контур новой конструкции обеспечивает дополнительную мощность для бурения и маневрирования на рабочей площадке, помогая операторам повышать эффективность работы на бордюрах и склонах.

Более высокая скорость отслеживания

Благодаря скорости отслеживания 5,3 км/ч вы быстрее переходите от одной настройки к другой.

Встроенная диагностика

Упростите мониторинг машины с помощью встроенной диагностики.

Двойные джойстики

Стандартные двойные джойстики для текущего модельного ряда буровых установок Vermeer помогают повысить эффективность работы оператора и его обучение.

Технические характеристики

Сравнить модели

Показать метрические единицы

  • Общие размеры и вес

    • Длина (минимальная транспортировка) 204 дюйма 518,2 см
    • Ширина (минимальная транспортировка) 47,5 дюйма 120,7 см
    • Высота (минимальная транспортировка) 74 дюйма 188 см
    • Вес 11700 фунтов s 5307 кг
    • Угол въезда 18 градусов
  • Двигатель

    • Марка и модель Deutz TD2.9
    • Тип топлива Дизельное топливо с низким содержанием серы
    • Максимальное число оборотов двигателя 2600 об/мин
    • Полная мощность 74 л.с. 55,2 кВт
    • Рабочий объем 177 куб. дюймов 2,9L
    • Аспирация С турбонаддувом
    • Метод охлаждения Жидкость
    • Уровень шума на ухе оператора 86,5 дБ(А)
    • Класс выбросов Tier 4i (EU Stage IIIA)
  • Двигатель – Второй вариант

    • Марка и модель Deutz TD2 . 9
    • Тип топлива Дизельное топливо со сверхнизким содержанием серы
    • Максимальное число оборотов двигателя 2600 об/мин
    • Полная мощность 74 л.с. 55,2 кВт0036
    • Метод охлаждения Жидкость
    • Уровень шума на уровне ушей оператора 86,5 дБ(А)
    • Класс выбросов Tier 4 Final (EU Stage IV)
  • Двигатель — третий вариант

      9003 1 Марка и модель Deutz TD2.9
    • Тип топлива Дизельное топливо со сверхнизким содержанием серы
    • Максимальное число оборотов двигателя 2600 об/мин
    • Полная мощность 74 л.с. 55,2 кВт
    • Рабочий объем 177 куб. дюймов 2,9 л0036
    • Уровень шума на уровне уха оператора 91 дБ(А)
    • Класс выбросов Tier 4 Final (EU Stage V)
  • Эксплуатация

    • Тяга 19500 фунтов 86,7 кН
    • Откат 19500 фунтов 86,7 кН
    • Максимальная скорость тележки при максимальных оборотах двигателя 160 фут/мин 48,8 м/мин
    • Максимальная скорость тележки на низких оборотах при максимальных оборотах двигателя 114 фут/мин 34,7 м/мин
    • Максимальный крутящий момент шпинделя (низкий при максимальных оборотах двигателя) 2250 фут-фунт 3050,6 Нм
    • Максимальная скорость шпинделя при максимальном обороне двигателя 3 257 об/мин
    • Минимальный диаметр отверстия 3 в 7,6 см
    • Максимальная скорость привода заземления при максимальном rpm 3,3 миль в час 5,3 км/ч
    • . 106 дБ(А)
    • Угол буровой стойки 17 градусов
  • Система подачи бурового раствора Вариант 1

    • Максимальный расход 25 гал/мин 94,6 л/мин
    • Максимальное давление 1 000 фунтов на кв. дюйм 68,9 бар
  • Характеристики

    • Система отрыва Стандартные гидравлические тиски
    • Буровые фонари (дополнительно)
    • Индикатор расхода Стандарт
    • Система забивки Стандарт
    • Оповещение о ударе Стандарт
    • Дистанционная блокировка Стандарт
    • Присутствие оператора Стандарт

Литература

  • Спецификация D20x22 S3
  • Каталог инструментов для жестких дисков Borestore

Посмотреть в действии

Связанные продукты

D10x15 S3 HDD

Мощность и производительность

Подробнее

D23x30 S3 HDD

Горизонтально-направленная буровая установка D23x30 S3 Navigator® — одна из самых тихих буровых установок на HDD рынок.

Узнайте больше

Projects

Vermeer Projects — это система планирования бурения скважин и управления рабочими записями, созданная для простой и профессиональной организации и обмена важными отчетами и счетами.

Узнать больше

Телематика

Знай свои машины — отслеживай производительность и помогай оптимизировать работу машин и операторов на оборудовании с поддержкой телематики.

Узнать больше

Больше возможностей вашей машины

Решения для государственных органов

Используйте Sourcewell, чтобы удовлетворить потребности и упростить процесс торгов.

Узнайте, как

Сертифицированная программа обучения ГНБ

Позвольте Vermeer помочь вам обучить ваших операторов и получить максимальную отдачу от ваших инвестиций.

Зарегистрируйтесь сейчас

Покупка инструментов для ГНБ 24/7

Склад инструментов BORESTORE® — ваш полный источник инструментов и аксессуаров для ГНБ.

Получить оснастку

Корпорация Vermeer оставляет за собой право вносить изменения в проектирование, конструкцию и спецификации; добавить улучшения; или прекратить производство в любое время без уведомления или обязательств. Показанное оборудование предназначено только для иллюстративных целей и может отображать дополнительные аксессуары или компоненты, характерные для их глобального региона. Для получения дополнительной информации о технических характеристиках машины обратитесь к местному дилеру Vermeer. Vermeer, логотип Vermeer и Equipped to Do More являются товарными знаками Vermeer Manufacturing Company в США и/или других странах. Авторское право © 2021 Корпорация Vermeer. Все права защищены.
