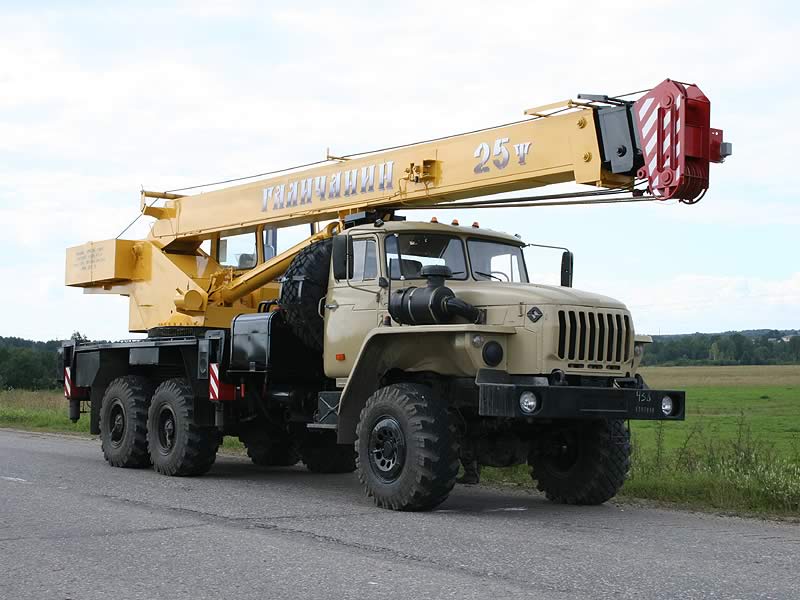

Автокран КС 55713-3 “Галичанин” Урал 4320 код модели: 415

Технические характеристики

Основные параметры
Базовое шасси	Урал 4320
Колесная формула	6х6
Параметры масс
Полная масса крана, кг	22 350
Двигатель
Модель	ЯМЗ-53622-10
Тип	дизельный
Мощность двигателя, л.с.	240
Параметры крановой установки
Грузоподъемность, т	25
Грузовой момент, тм	80
Максимальный вылет стрелы, м	21,7
Максимальная высота подъема, м	21,9
Длина стрелы, м	9,7 – 21,7
Макс. глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м	12
Масса груза, при которой допускается выдвижение секций стрелы, т	4,0
Номинальная скорость подъема (опускания) груза, м/мин	5-12
Скорость посадки, м/мин, не более	не более 0,3
Частота вращения поворотной части, об/мин	от 0,15 до 1,4
Скорость передвижения, км/ч	до 60
Опорный контур, м  – при выдвинутых балках выносных опор  – при втянутых балках выносных опор	4,2 x 5,6 4,2 х 2,28
Габаритные размеры
Длина, мм	12 000
Ширина, мм	2 550
Высота, мм	3 670

Описание

Кран автомобильный КС-55713-3 грузоподъемностью 25 тонн предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями.

Кран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья.


Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели Урал 4320. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) – все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через раздаточную коробку и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Трехсекционная телескопическая стрела длиной 9,7 – 21,7 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти (“черный ящик”) и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

В базовую комплектацию гусек не входит. Оснащение автокрана гуськом является дополнительной опцией.

Грузовысотные характеристики автомобильного крана КC-55713-3 «Галичанин»

Автомобиль приобрели

Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.

При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.

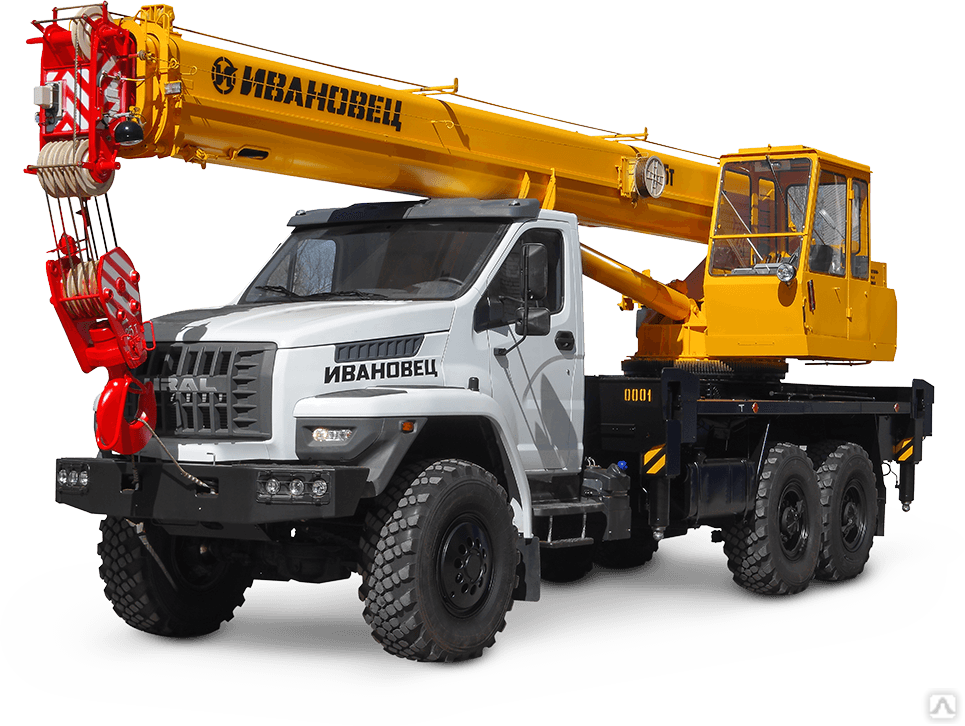

Автокран Урал КС 45717-1Р Ивановец 25 тонн
