В действующих СНиП указана максимальная глубина котлована, при которой дополнительного укрепления откосов выполнять не требуется. Она зависит от типа грунта и составляет:

• Для песчаной и крупнообломочной почвы – 1 метр;
• Для супесей – 1.25 метров;
• Для суглинка и глины – 1.5 метра;
• Для грунтов высокой плотности – 2 метра

Если указанная глубина превышена, или на участке отмечается высокий уровень залегания грунтовых вод, то укреплять откосы котлована шпунтом следует в обязательном порядке.

Выбор способа укрепления в каждом конкретном случае зависит от гидрогеологических и геодезических условий, глубины выемки и наличия поблизости от места работ различных зданий и сооружений. Различают два основных способа укрепления откосов котлована:

• Шпунтом или трубами;
• С применением метода цементации.

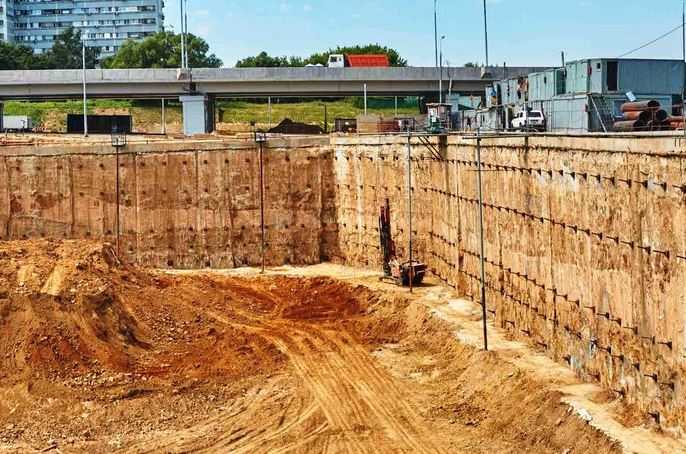

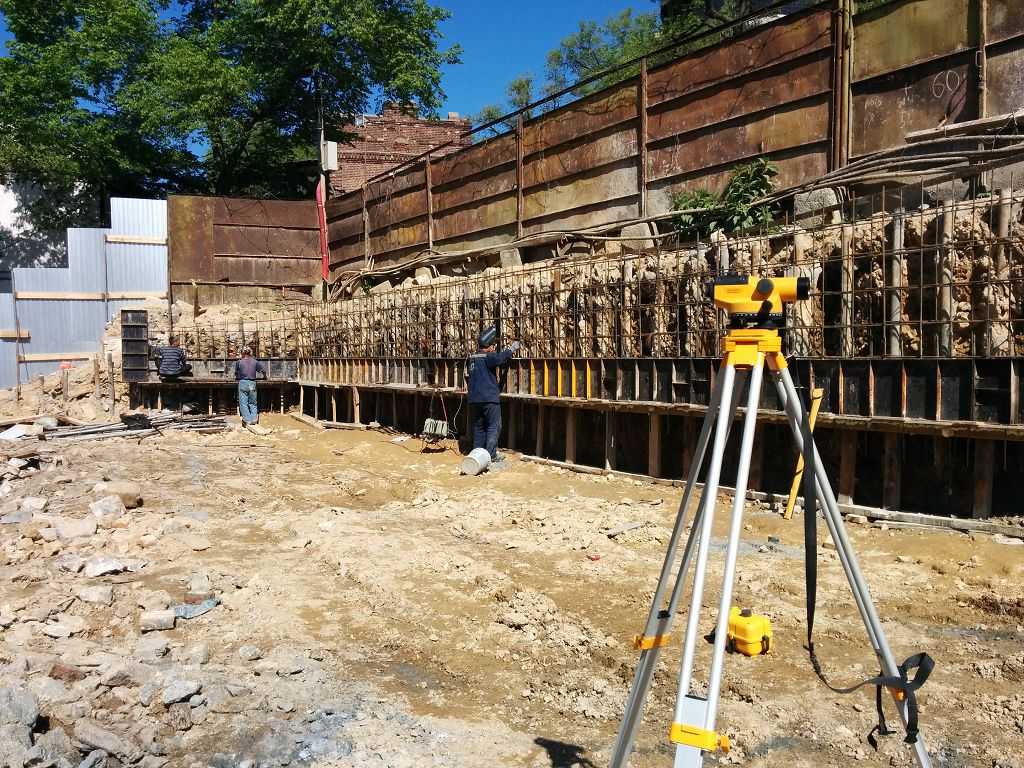

Особенности укрепления откосов котлована путем цементации

Данный метод отличается повышенной степенью надежности, но требует высоких финансовых затрат. Цементацию применяют в тех случаях, когда поблизости от котлована находятся различные строения, чтобы полностью исключить вибрационное воздействие на их фундаменты. Впрочем, в тех же целях можно выполнить лидерное бурение и погрузить в получившие скважины сваи для шпунтового ограждения.

Укрепление котлована путем цементации состоит из следующих этапов:

• Выполняется выемка грунта. Стенки котлована выравниваются до проектного уклона;
• На откосах ставят арматурную сетку, чтобы набрызгиваемый бетон лучше фиксировался на вертикальной поверхности;
• Торкретирование стенок бетонным раствором;
• Бурение горизонтальных или наклонных скважин. Уклон может составлять до 30 градусов;
• В скважины погружаются нагели;
• С помощью инъекционных труб происходит наполнение скважин бетонным раствором. При этом не происходит давления, чтобы не деформировался расположенный на откосах котлована грунт;
• Рабочие торкретируют второй слой бетона.

Рекомендуется разрабатывать котлован ярусами по 1-3 метра, до проектной глубины. Существует два способа цементации:

1. Сухая. Применяется специальное компрессорное оборудование. Состоящая из песка и цемента смесь подается в шланг. С помощью воздушного потока выполняется ее транспортировка. Вода поступает в сопло шланга уже на выходе;
2. Мокрая. Используется готовый бетонный раствор. На выходе из шланга в бетонную смесь нагнетается сжатый воздух, благодаря чему обеспечивается разбрызгивание бетона.

При сухой цементации можно одномоментно нанести слой бетона, толщина которого составляет до 10см. При мокрой – только до 3 см.

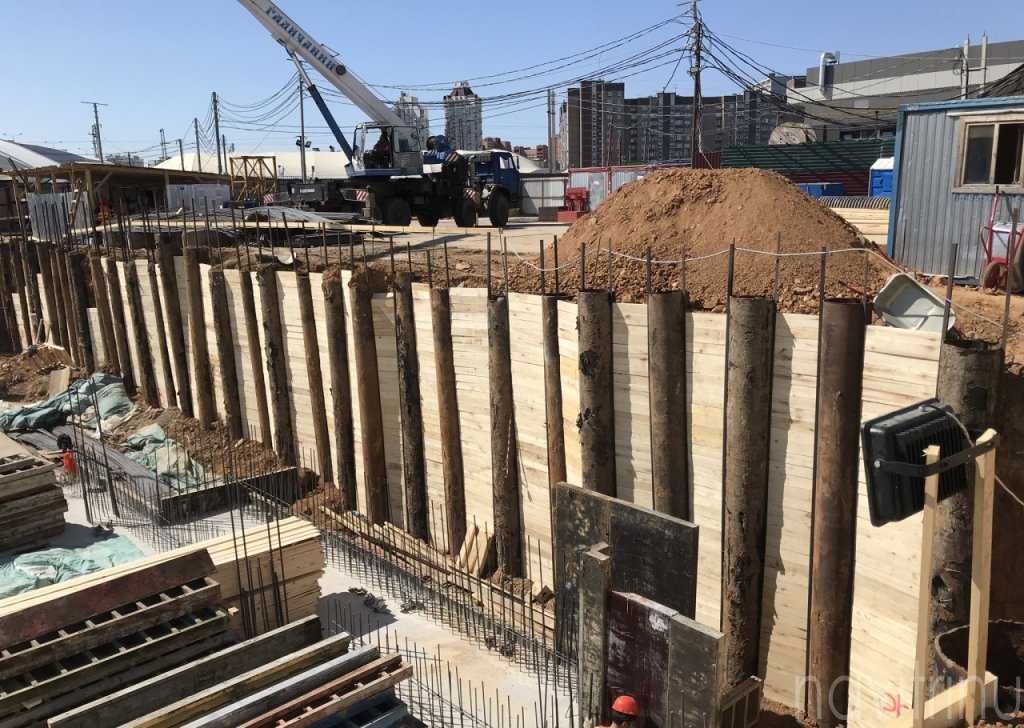

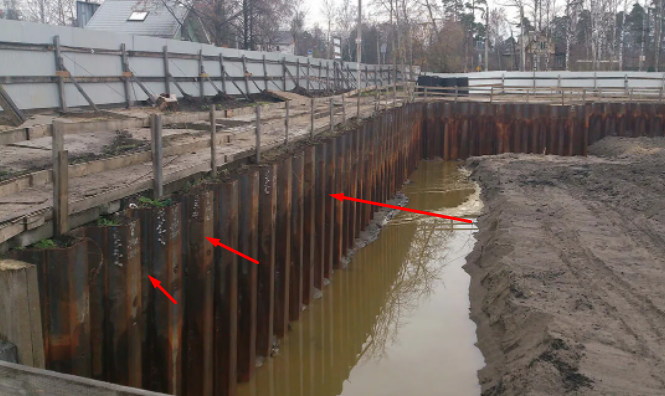

Особенности укрепления котлована шпунтом

Шпунтовое укрепление котлованов является более экономически выгодным, чем использование цемента. После завершения запланированных работ шпунт можно изъять и использовать повторно.

Погружение шпунта в грунт на предусмотренную проектом глубину обеспечивает устойчивость постройки. В процессе использования происходит заиливание ограждений, что делает их водонепроницаемыми. Шпунтовые ограждения применяют при работе:

• На пылеватых грунтах;
• На слабых песчаных грунтах;
• В болотистой местности;
• На участках, где отмечается высокий уровень залегания грунтовых вод.

Если существует риск затопления котлована, то перед началом работ рекомендуется сконструировать защитную стенку из шпунта Ларсена.

При работе в плотных грунтах откосы котлована укрепляются не только путем погружения в грунт шпунта, но и обустройства деревянной забирки. Это позволяет предотвратить риск осыпания и обрушения стен в ходе проведения основных работ. Площадь котлована будет перекрыта досками, что снизит необходимое количество шпунта.

Шпунтовую стенку можно зафиксировать распорками или укрепить дополнительными анкерами. Второй вариант применяют, если работа происходит на достаточно плотных грунтах. Узкие котлованы рекомендуется укреплять распорками. Кроме того, фиксацию с применением анкеров применяют, если производится выемка грунта низкой плотности на большую глубину. Анкеры – это погруженные в грунт по периметру котлована винтовые сваи, к оголовкам которых привязаны верхние части шпунтовой стенки.

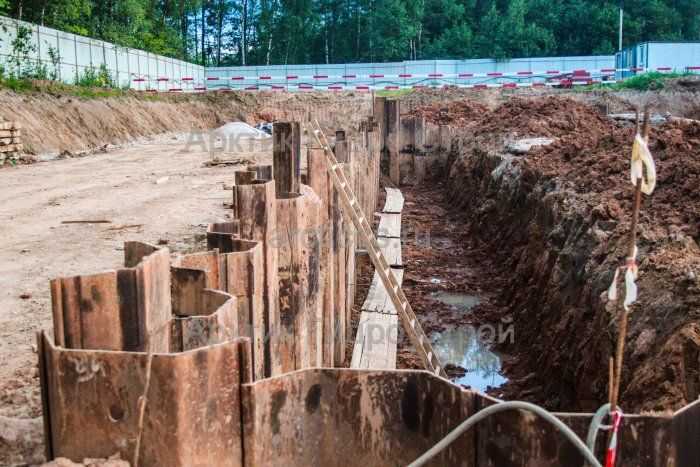

Используемый для укрепления стенок котлована шпунтовой металлопрокат подразделяют на три группы:

• Шпунтовые трубы;
• Плоский шпунт, имеющий боковые ребра жесткости;

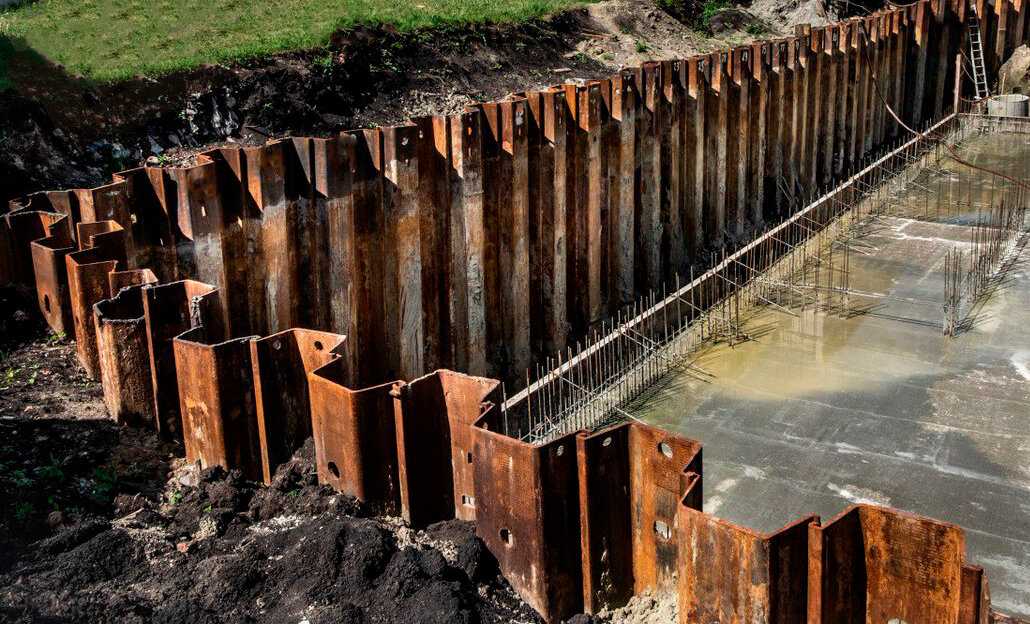

• Корытообразный шпунт Ларсена.

Чаще всего применяют шпунт Ларсена. Наличие замков на его контурах позволяет сконструировать полностью водонепроницаемую стенку. Шпунтовые трубы применяют для возведения ограждений на грунтах с низкой плотностью. Большое сечение повышает сопротивление боковым нагрузкам и увеличивает устойчивость конструкции в грунте.

Существует три основных способа погружения металлоконструкций в грунт:

• Забивка. Осуществляется дизель-молотами, которые оказывают на шпунт динамическое ударное воздействие. Забивку не применяют в условиях плотной застройки, так как это может деструктивно отразиться на фундаментах находящихся поблизости зданий;
• Вибропогружение
  . Самый распространенный метод. Подразумевает использование вибропогружателей. Погружение шпунта в грунт происходит под влиянием вибрационного воздействия. Обратите внимание, что разуплотнение грунта может привести к осыпанию стенок котлована;
• Статическое вдавливание. Наиболее безопасный, но и самый дорогостоящий метод.

При сооружении шпунтовых ограждений особое внимание уделяется качеству работ. Монолитную шпунтовую стенку можно сформировать только при условии надежной стыковки металлоконструкций. Даже небольшое технологическое нарушение приводит к «вырыванию» замка и деформации стенки.

Поделиться статьёй:

Крепление откосов котлована: материалы, методы, технологии

При осуществлении земляных работ следует укреплять стенки котлованов под фундамент здания. Это делается для того, чтобы грунт не осыпался. Нередко стенки упрочняются щитами на распорках. Но происходит это не всегда.

Как осуществляется крепление земляных стенок котлована в разных случаях, следует разобраться.

Содержание

Разновидности котлованов

В зависимости от того, какой вид основания выбирается при сооружении здания, определяется вид выемки и ее габариты. Есть точные критерии деления котлованов на разновидности. Это:

• наличие и число откосов либо их отсутствие;
• целесообразность монтажа угловых креплений;
• есть ли вертикальные стены под наклоном;
• сплошная яма либо траншейный ров, данный параметр определяется видом фундамента (ленточный либо плитный).

Обустройство выемок с вертикальными стенами без их укрепления может осуществляться при глубине разработки:

• не больше 100 см — на насыпных, песчаных и гравелистых почвах;
• до 125 см — на супесчаных и суглинистых грунтах;
• не больше 150 см — на глинистой почве;
• до 200 см — на очень плотном грунте.

Во всех остальных случаях стенки рва упрочняются. Делается это сразу же после выработки котлована. Определяя, как можно приклеить или прикрепить доску к земляной стене, специалисты сверяются со СНиПами (строительные нормы и правила).

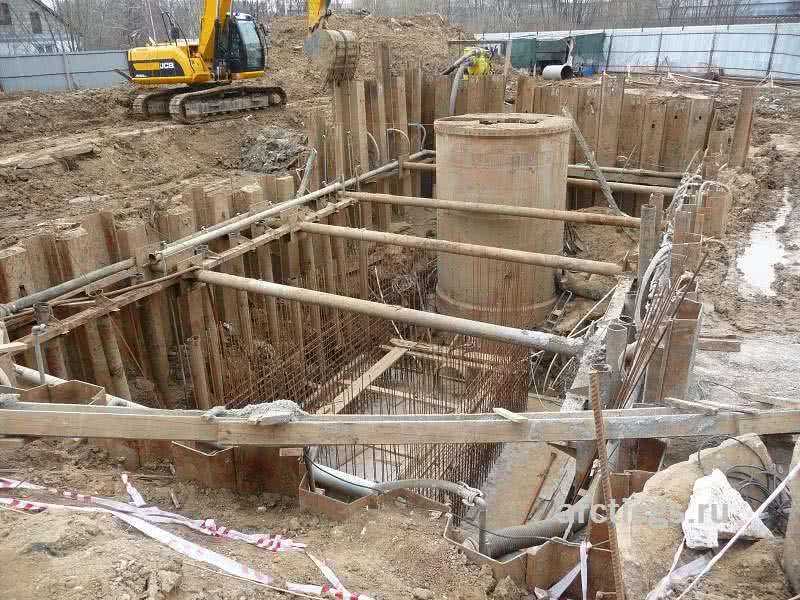

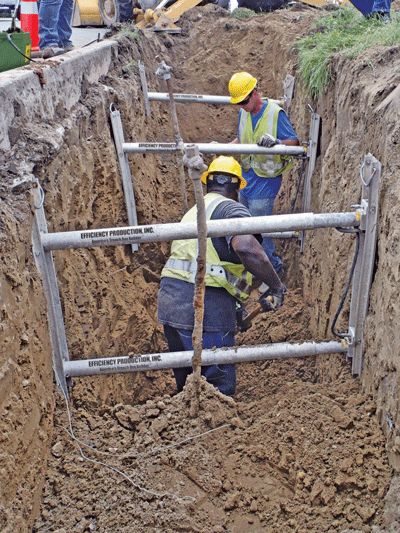

Обустройство системы распорок в котловане

В некоторых случаях, особенно если котлован глубокий и вырыт в ненадежном грунте, шпунтовое ограждение оказывается непрочным. Оно не способно выдержать давление. Тогда используют два способа укрепления ограды.

Первым из них является распорная система:

1. По всей длине рва монтируется обвязка из металлического проката. Этот пояс равномерно распределяет давящее воздействие на стенки геодезического объекта.
2. В обвязку упираются распоры. Они располагаются поверху противоположных стен и у дна котлована.
3. Установка креплений откосов котлована производится исходя из расчетов, описанных в плане производства работ (ППР).

Однако система распорок значительно сужает пространство внутри рва. Сильно нагруженные конструкции мешают работать строителям. Из-за этого падает производительность труда, и удлиняются сроки ввода здания в строй. Поэтому распорная система укрепления стенок выемки часто заменяется анкерным аналогом.

Устройство анкеров-якорей в грунте

Упрочнение стенок котлована шпунтами с анкерами или нагелями гораздо надежнее. При этом выдергивающую нагрузку от грунтового массива на себя принимают стальные стержни (анкеры или нагели).

Крепление котлована нагелями чуть более трудоемкое и лишь немного сложнее обустройства распорок. Однако при его использовании:

• обеспечивается оперативный простор;
• экономятся трудовые и материальные ресурсы;
• увеличивается производительность труда;
• уменьшается период строительства.

Нагельное крепление стенок котлована производится таким образом:

1. В стенках выемки бурятся скважины.
2. Осуществляется заглубление анкерных якорей.
3. На шпунте закрепляется и фиксируется тяга.

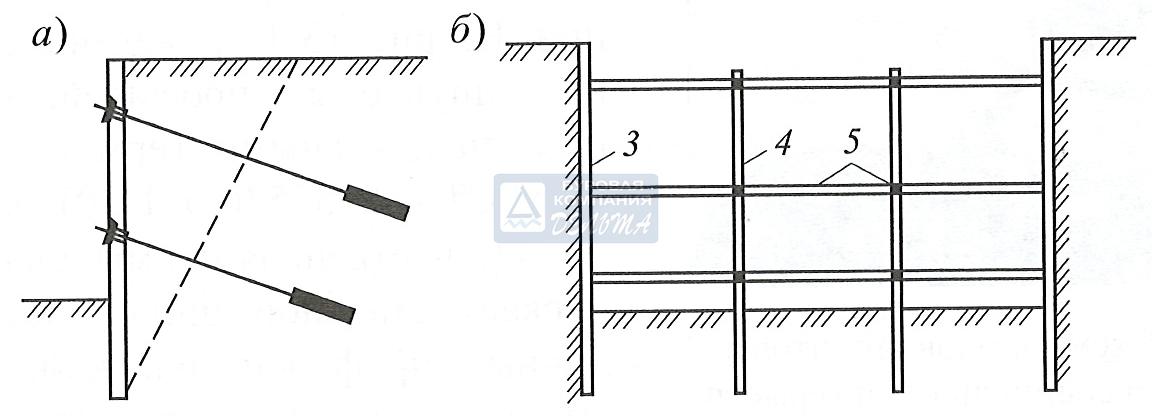

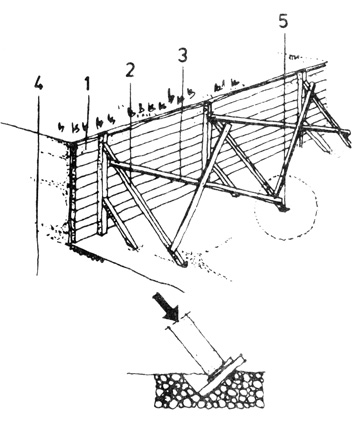

Шпунтовое укрепление стенок

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

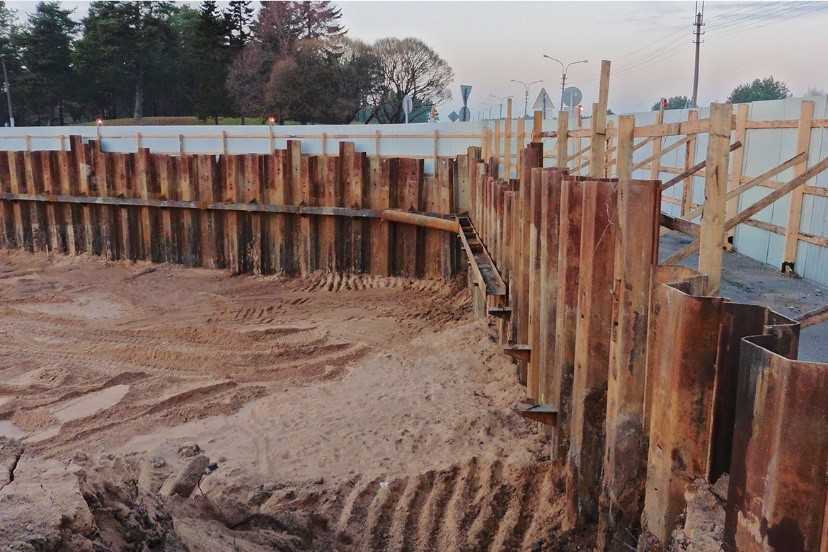

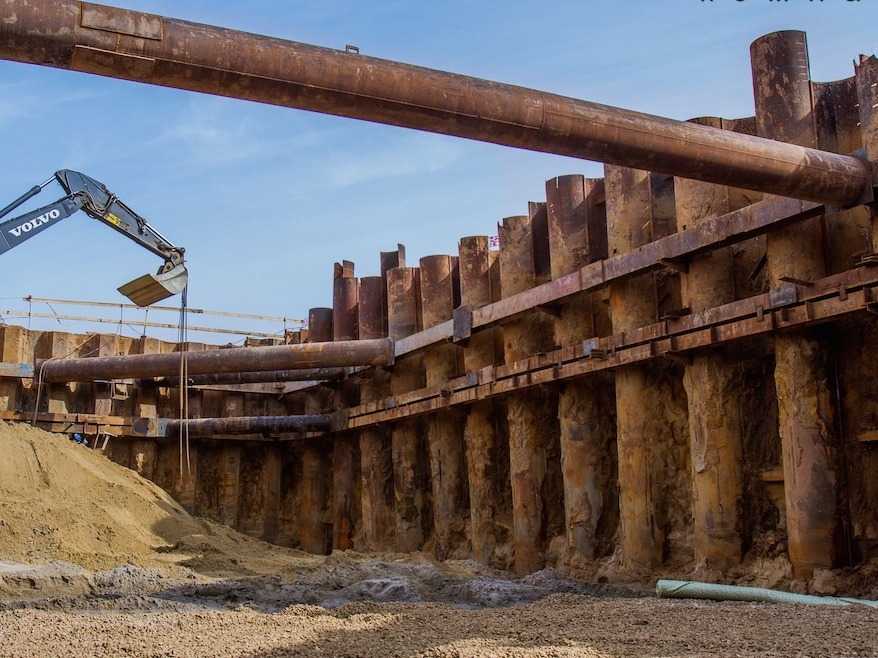

При укреплении котлованов помимо деревянных шпунтов используются также аналоги из стали и железобетона. Технологии их установки ничем не отличаются.

Технологии закрепления грунтов

Вертикальные стенки котлованов обязательно упрочняются в неплотных и насыщенных влагой грунтах. Эта процедура не только защищает их от осыпания, но и пресекает подвижки почвы под массой соседствующих строений.

Крепление стенок котлованов и траншей по СНиП №3.02.0/87 «Земляные сооружения, основания и фундаменты» осуществляется благодаря двум технологиям:

1. Первая из них — это шпунтирование.
2. Вторая — использование железобетонных конструкций.

При шпунтировании применяется ограждение выемки из металлического проката. Это могут быть:

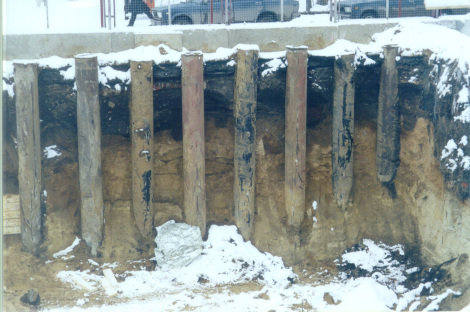

• трубы с забиркой из досок либо без нее;
• стальной профиль с дощатой забиркой или без таковой;
• специализированный шпунт Ларсена.

Конструкции из железобетона могут представлять собой:

• буронабивные сваи;
• буросекущие аналоги;
• монолитную стенку в грунте.

Заглубление ограждения производится по длине рва строго по технологической карте.

Расчет объема котлована и вывоз грунта

При расчётах выемки грунта следует учитывать его разрыхление при копании. Плотность слежавшейся почвы уменьшается при ее рытье спецтехникой и перемещении в самосвал.

Исходя из типа грунта, при расчетах используется уточняющий коэффициент 20-25%.

Конкретный пример:

1. Длина выемки составляет 50 м, ширина 25 м, глубина 4 м. При перемножении этих величин мы получаем объем котлована в 5000 м³.
2. Однако для вывоза породы необходимо вычислить больший объем: 50∙25∙5∙1,2 (20%)=6000 м³.

Как нужно устанавливать распорки

Согласно строительным нормам и правилам (СНиП) крепление откосов котлована осуществляется щитами и распорками, размещаемыми по его длине:

• с шагом не более 200 см при глубине выемки (в сухой или сыпучей почве) до 375 см;
• с промежутками до 150 см при глубине котлована (в сыпучем, увлажненном и мокром грунте) больше 375 см.

Элементы распорной системы по высоте ставятся ярусами с шагом не реже 120 см при любой глубине выемки, независимо от типа почвы.

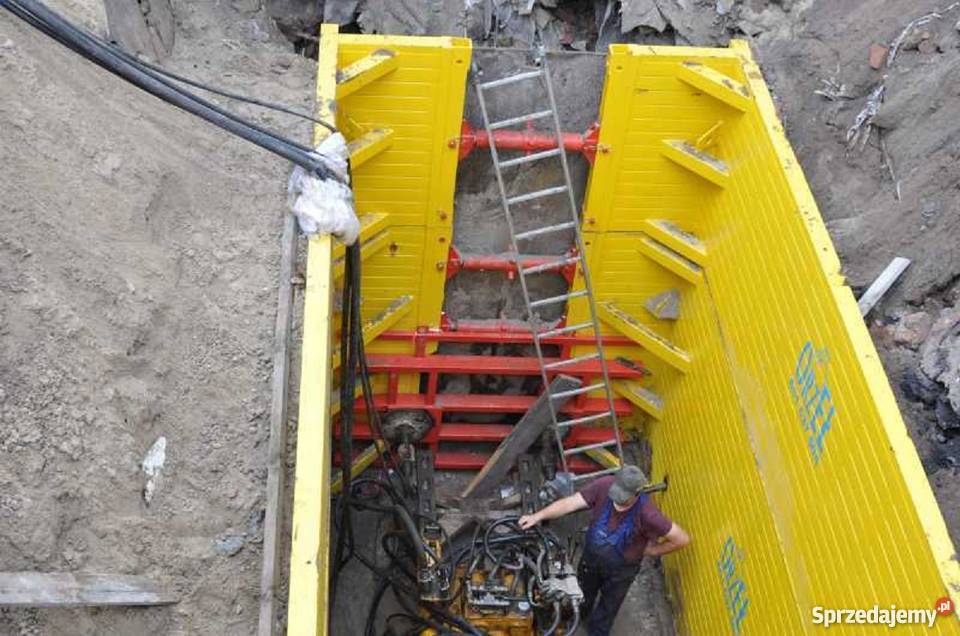

Щиты из дерева или металла

Щиты, укрепляющие стены выемки, могут быть сделаны из дерева либо стали.

1. Для плывунов и сыпучих почв применяются сплошные рамные элементы.
2. При плотном грунте и выемке глубиной до 300 см крепление котлована досками имеет свои особенности. Щиты из них собираются с зазорами между досок. При этом промежутки между планками рамного элемента не должны быть больше ширины досок (она составляет не более 20 см).
3. Крепление стенок котлована инвентарными щитами из металла производится при его средней ширине.
4. Крепежи из стальных труб монтируются в выемках с вертикальными стенами шириной 80-180 см. В данном случае используются изделия сечением до 6 см и протяженностью до 300 см.

У распорок инвентарного крепежа есть резьбовые части. Прокручивая винты на них, возможно делать трубы длиннее и прижимать стойки к щитам.

Немного о том, как производится разборка креплений вертикальных стенок котлована. Для этого достаточно ослабить винты на распорках и снять их с рамного элемента.

При расчете крепления стенок котлованов и траншей досками следует учесть, что инвентарный металлический крепеж стоит больше, чем изделия из дерева. Однако он окупается благодаря неоднократному использованию.

Забивка маячных свай

При монтаже шпунтового ограждения самая трудоемкая часть работы — это заглубление свай. Когда ров небольшой либо крепеж забивается в легкую почву, то оптимальный вариант — использовать простое оборудование. Например, копр-треножник.

Работает тренога так:

1. Тяжелый железный молот («баба») на тросе с откидываемым крючком подвешивается на блоке. Через него к лебедке идет трос.
2. При вращении лебедки молот поднимается наверх на высоту 0,5-2 м.
3. При обратном перемещении барабана он устремляется вниз и своей массой заглубляет сваю.

При малом объеме работ задействуют простейшие треноги из дерева или стали, с ручными лебедками и молотом весом от 200 до 1000 кг.

Механические копры

Если необходимо забить большое количество свай, то применяются механизированные копры. К ним относятся пневматические и дизельные агрегаты. Работают они по одному принципу: для удара используется сила давления сжатого воздуха либо свободного падения бабы.

Используя механический копр, за несколько минут возможно заглубить сваю на 5-7 м. Это убыстряет монтаж шпунтовых рядов.

Да!

45.01%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.88%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

15.1%

Проголосовало: 1344

Оцените полезность статьи, нам будет приятно 🙂

4 Методы укрепления фундамента существующего дома

• 26 августа 2019 г.
• Блог
• Legal Eagle Contractors

Многие владельцы недвижимости не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветры и общая эрозия почвы могут со временем стать серьезной проблемой для владельцев недвижимости. К счастью, для большинства ситуаций есть решения, позволяющие предотвратить катастрофические сбои.

Фото предоставлено посетителем7.

Зачем укреплять фундамент?

Фундамент дома – это то, на чем держится все остальное. Это должна быть прочная основа, способная выдержать все. Тем не менее, изменения в почве под ним (например, вызванные наводнениями) или вес над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фонд не может справиться с этими сдвигами, и происходят разрывы.

В Хьюстоне нам приходится иметь дело с богатой глиной гумбо-почвой, которая чувствительна к изменениям содержания воды. Когда почва намокает, она расширяется вверх, оказывая давление на бетонную плиту сверху. Когда почва высыхает, она сжимается, оставляя бетонное основание без опоры.

Когда случаются смены и перерывы, это может поставить под угрозу целостность всего дома. Это никогда не бывает хорошо, и это дорогостоящий ремонт.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, если инженер-строитель или подрядчик по жилищным вопросам предоставит конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

Признаки поврежденного фундамента, требующего улучшения

В некоторых случаях может быть непросто увидеть давление и силу, которым подвергается фундамент. Большинство людей никогда не задумываются об изменениях, которые они вносят в структуру, таких как добавление новых стен, изменение планировки, добавление комнат или управление накоплением влаги. Тем не менее, есть типичные явные признаки того, что фундамент нуждается в ремонте. Вот некоторые из них.

Трещины в фундаменте

Пожалуй, наиболее распространенным признаком повреждения фундамента является образование трещин. Видимые трещины обычно появляются после скрытых, а это означает, что проблема, вероятно, серьезнее, чем кажется. Если есть какие-либо крошащиеся внешние стены, это ключевая проблема. Внутри дома в подвале могут быть видны трещины и видимые повреждения. Это все заботы.

Деформированные потолки и стены

Стены в доме могут дать больше информации о том, что происходит под ними. Если есть деформация, например, стены или потолок больше не ровные и плоские, это может указывать на то, что дом сдвинулся. Его также можно найти, заглянув в углы комнат жилища. Они могут больше не совпадать. Если углы, лепнина, стыки и потолок больше не заподлицо, это может быть проблемой.

Повреждение водой

Во многих случаях причиной повреждения фундамента является вода. Если вода не отводится должным образом от конструкции, это может привести к повреждению фундамента. Бетонный фундамент может выдержать только определенное количество влаги, прежде чем он начнет разрушаться.

Структурные признаки

Также необходимо учитывать несколько других структурных признаков. Наклонные лестницы, окна, которые больше не квадратные, полы, которые больше не ровные, и двери, которые не выровнены должным образом, также являются знаками. Вы можете заметить это, когда предметы катятся по полу в одном направлении или двери не остаются плотно закрытыми.

Как можно укрепить фундамент?

Если у вас есть эти признаки, возможно, пришло время рассмотреть различные решения, которые могут помочь их устранить. Правильный метод для вашей жилой структуры зависит от специфики вашей ситуации. Вот некоторые часто используемые методы.

1. Подкрепление

Этот метод используется либо для увеличения глубины фундамента, либо для ремонта фундамента, если он имеет значительные повреждения. Если в здании есть трещины, особенно те, которые шире ¼ дюйма и видны, это может быть правильным методом. Доступно несколько видов подложки.

Массовая заливка : этот метод используется чаще всего. Фундамент выкапывается по частям до основания. В каждую открытую яму заливается бетон. Это повторяется до тех пор, пока область не будет полностью закреплена.

Винтовые сваи и кронштейны : Второй вид фундамента предполагает использование винтовых свай и кронштейнов, которые можно сделать вручную или с помощью экскаватора меньшего размера. Это более быстрый вариант с уменьшенным количеством вибраций, которые могут привести к повреждению других частей имущества.

Свая и балка : Этот метод подкрепления включает установку мини-сваи по обе стороны от затронутых стен. Затем под стеной убирается вся кирпичная кладка, а затем в этом месте укладывается железобетон. Это полезно в ситуациях, когда доступ ограничен или когда имеется высокая грузоподъемность.

Свайный плот : Этот метод используется, когда необходимо укрепить все здание, что встречается не так часто. Если фундамент слишком глубокий для других методов или если почва слишком твердая, можно использовать этот метод. Здесь сваи располагаются в разных местах, а затем под фундамент выламываются карманы. Затем процесс включает в себя размещение усиленных игольчатых балок, чтобы удерживать вес стены.

2. Облицовка фундаментов

Еще один метод, о котором вы можете слышать, это обшивка фундаментов. Этот метод используется, когда есть колонны, требующие усиления. Это обычная необходимость при добавлении дополнительной нагрузки к стене, например, за счет расширения. Чтобы обеспечить достаточную прочность стены, может потребоваться расширить или усилить уже существующий фундамент. Для этого команда строит бетонную оболочку, которая добавляется к существующим основаниям здания.

3. Уборка грунта

Уборка грунта не совсем использует грязь, но это метод улучшения фундамента небольших пространств. Его часто используют для ступеней, небольших бетонных поверхностей и веранд. Цемент и другие материалы вводятся в небольшие отверстия в бетоне. Материал расширяется, что помогает поднять плиту, которая больше не выровнена, на место.

4. Подъем и выравнивание дома

Во избежание ущерба от наводнения может потребоваться подъем дома. Это никогда не бывает простым процессом, но он может включать использование гидравлического домкрата, который помещается под дом для его подъема. Этот процесс, иногда называемый обшивкой здания, удаляет фактическую структуру здания с самого фундамента и поднимает ее с помощью винтовых домкратов. Это может помочь, когда есть необходимость переместить конструкцию или улучшить фундамент под ней.

Во всех ситуациях подрядчики должны учитывать такие вещи, как состояние бетонной плиты и остальной части дома. Им также необходимо учитывать фактический уровень повреждения и тип почвы вокруг него. Индивидуальный план почти всегда лучше.

Дополнительные преимущества фундаментных работ для укрепления дома

Несомненно, основное преимущество укрепления фундамента здания состоит в том, чтобы сделать его более безопасным. Однако есть и другие преимущества. В некоторых ситуациях это помогает гарантировать, что недвижимость останется ценной и ее можно будет продать. Без ремонта может быть трудно найти покупателя. Более того, фундамент со значительными повреждениями также может затруднить страхование дома.

Ремонт фундамента жилого дома нельзя откладывать. Если вы считаете, что с вашей конструкцией есть проблемы, обратитесь к инженеру или подрядчику, чтобы определить, какие решения лучше всего подходят для ваших нужд.

Legal Eagle Contractors — отмеченная наградами компания по строительству и реконструкции домов, работающая в Хьюстоне с 1978 года. размещение новый фундамент ниже старого фундамента на большую глубину.

 Установка фундамента — это деликатный ремонтный проект, поэтому мы должны выбрать для него правильный метод. Для правильного метода мы должны понимать и оценивать слои грунта, текущую ситуацию и проблемы, касающиеся всего фундамента, необходимой глубины и размера нового фундамента.

 Другими словами, подкрепление – это метод ремонта фундамента, который может быть выполнен для переноса рулона этикетки с существующим фундаментом на новый уровень на меньшую глубину a неделя уязвимость   Фундамент также может быть заменен техникой подкрепления.
