Крепления стенок траншей, котлованов

Минимальную ширину траншей по дну для укладки труб принимают в соответствии с данными, приведенными в табл. 2.
При устройстве оснований под трубопроводы, ширина которых превышает ширину траншеи (табл. 1), за ширину траншей принимают ширину основания +0,2 м.

Если в траншее должны находиться люди, ширина ее должна быть не менее 0,7 м (с учетом крепления).

При разработке траншеи землеройными машинами ширину траншеи определяют шириной рабочего органа с добавлением 0,05 м в супесчаных грунтах и 0,1 — в глинистых.

Таблица 1. Минимальная ширина ло дну траншей с вертикальными стенками для укладки труб

Способ укладки труб

Ширина траншей по дну в м без учета крепления

стальных и пластмассовых чугунных, бетонных и асбестоцементных бетонных и керамических
Плетями и секциями при диаметре труб до 0,7 м.

Диаметр + 0,3, но не менее 0,7

Отдельными трубами при наружном иаметре, м; до 0,5

Диаметр + 0,5

Диаметр + 0,6

Диаметр + 0,8

от 0,5 до 1,6

+ 0,5

+1

+1,2

от 1,6 до 3,5

+ 0,5

+1,4

+1,4

Разрешено разрабатывать траншеи без креплений с вертикальными стенками на глубину, не превышающую в песчаных и гравелистых грунтах—1 м; в супесях—1,25 м; в суглинках и глинах — 1,5 м, в особо плотных нескальных грунтах — 2 м.
В процессе обратной засыпки крепление траншей, как правило, следует разбирать. В особых случаях, обоснованных в проекте, крепление оставляют в грунте.

Особенности крепления траншей и котлованов

и их разборки.
При разработке транйей и котлованов без крепления крутизну откосов следует назначать согласно «Указаниям по технике безопасности». Траншеи и котлованы, основания которых подлежат уплотнению, разрабатываются с недобором, величину которого определяют проектом. В мягких грунтах, разрабатываемых одноковшо­выми экскаваторами, недоборы не должны превышать величины, приведенной в табл. 2. При работе многоковшовых экскаваторов и скреперов недобор в выемках не должен превышать 5 см, а при работе бульдозеров — 10 см.

Таблица 2. Допускаемые недоборы грунта в основании при разработке одисконшовым экскаватором

Рабочее оборудование экскаватора Вместимость ковша экскаватора, м2
0,25-0,4 9,5-0,65 0,8-1,25 1,5-2,5 3-5
Лопата обратная

10

15

20

Драглайн

15

20

25

30

30

При зачистке недоборов дна котлованов бульдозерами, экскаваторами со специальными зачистными ковшами или другими планировочными машинами остающийся недобор, дорабатываемый вручную, не должен превышать 5—7 см. Переборы при устройстве котлованов, особенно дна траншей с самотечными трубопроводами, в мягких грунтах не допускаются.
Случайные переборы в местах установки фундаментов или прокладки трубопроводов должны быть восполнены песком или щебнем и тщательно утрамбованы. В котлованах под особо ответственные сооружения переборы заполняют бетоном.
Разрабатывать грунт в траншеях и котлованах при пересечениях всех видов подземных коммуникаций допускается только после согласования с соответствующей организацией и получения от нее письменного разрешения.

При пересечении траншеи с действующей подземной коммуникацией разрабатывать грунт механизированным способом разрешено на расстоянии не более 2 м от боковой стенки и не более 1 м над верхом трубы, кабеля и т. д. При обнаружении коммуникаций; не обозначенных в проектной документации, земляные работы должны быть немедленно приостановлены, а на место работ вызваны представители соответствующей организации.

Траншеи с уложенными трубами засыпают в два приема: вначале с обеих сторон трубы одновременно подсыпают грунт и подбивают его в приямках и пазухах. После этого грунт засыпают на высоту 0,2 м выше трубы, разравнивают и уплотняют трамбовками. Если уложены полиэтиленовые, керамические и асбестоцементные трубы, то толщина первой подсыпки должна быть 0,5 м.

После испытания трубопровода приступают к окончательной засыпке траншеи. Для этой цели можно применять любой грунт без крупных включений. В скальных грунтах или в грунтах, содержащих щебень, крупный гравий, устраивают подушку из мягких грунтов толщиной не менее 10 см под неровностями основания. Если грунт, предназначенный для засыпки траншей или пазух, служит основанием для полов, его следует послойно уплотнять, при этом плотность грунта устанавливают проектом. Обратная засыпка, не несущая каких-либо нагрузок, может засыпаться без уплотнения, но с обязательной насыпкой валика, компенсирующего осадку грунта.

Траншеи, расположенные на пересечении с дорожным полотном, проходящие вдоль городских улиц и проездов, засыпают на всю глубину песчаным грунтом с увлажнением и послойным уплотнением. Это правило надлежит применять и при засыпках траншей в местах их пересечений с подземными коммуникациями или кабелями.

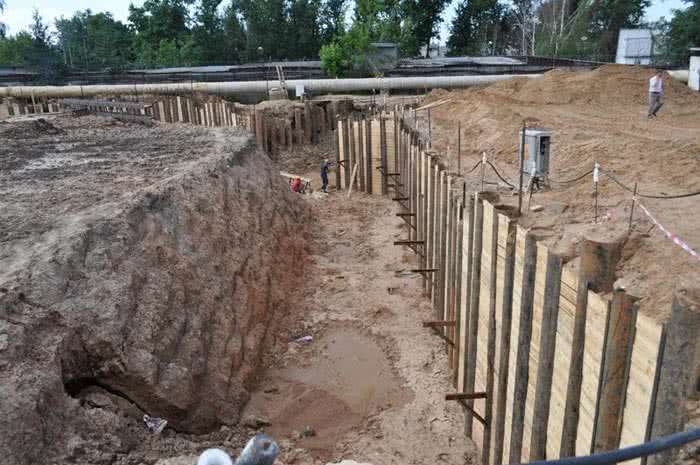

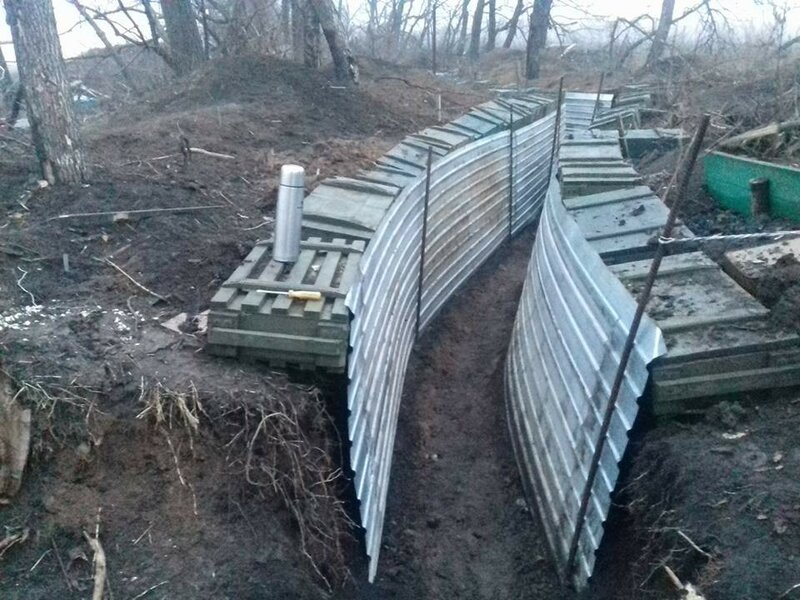

Типы крепления стенок траншей

В зависимости от вида грунта и производственных условий траншеи и котлованы разрабатываются без крепления (с откосами или вертикальными стенками) или с креплениями (с вертикальными стенками)

Горизонтально-рамное крепление (рис. 1,а) применяется в сухих грунтах, способных сохранить отвесные стенки при глубине траншеи до 2 м; диаметр распорок 12—18 см.

Горизонтальное сплошное крепление (рис. 1,6) применяется в сухих грунтах, обладающих способностью местного сползания, в плотных грунтах (если траншея остается открытой в течение продолжительного времени) при глубине траншей 3—5 м.

Горизонтальное крепление с прозорами (рис. 1,а) применяется в сухих грунтах при глубине траншеи до 3 м. Стояки устанавливают через 1,5—2 м; доски размером 5×18 см и распорки — диаметром 13—18 см.

Вертикальное сплошное крепление (рис. 1,г) применяется для грунтов с прослойками плывуна и в сыпучих грунтах глубоких траншей; доски размерами 5×18 см, диаметр распорок 13—18 см.

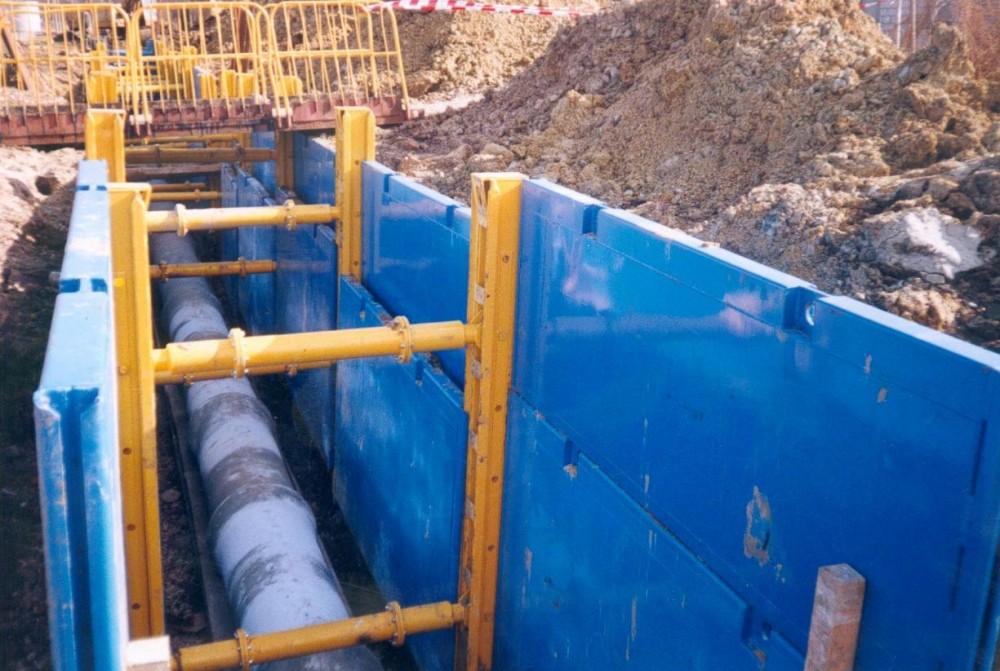

Металлические инвентарные лестничные крепления (рис. 1,(5) применяются для траншей шириной 0,8—1,8 м, имеющих вертикальные стенки. Крепления состоят из трубчатых металлических стоекраспорок (диаметром 63 мм, высотой 3 м), инвентарных щитов (длиной 3,2 м, шириной 0,6—1 м) и досок (толщина 40—50 мм). Расстояние между стойкамираспорками может изменяться (в зависимости от ширины траншеи) путем изменения длины перекладин, состоящих из труб диаметром и входящего в них винта с трапецеидальной резьбой.

Шпунтовое ограждение (рис. 1,е) применяется для крепления грунтов, сильно насыщенных водой. Крепление в этом случае производится следующим образом: сначала через каждые 2—3 м забивают маячные сваи из брусков, к ним наверху с двух сторон прибивают горизонтальные доски-схватки, между последними вставляют шпунтовые доски( сваи), которые забивают в грунт,

Рис. 1. Типы крепления стенок траншей
а — горизонтально-рамное;  б — горизонтальное сплошное; в — горизонтальное с прозорами; г — вертикальное сплошное, д — щитовыми инвентарными распорками; е – шпунтовое ограждение; / — установка инвентарного крепления в траншею; // — металлическая инвентарная рама; /// — монтажная металлическая стойка, 1 — стойка; 2 — горизонтальная распорка; 3 — винт с рукояткой; 4 — маячные сваи; 5 — схватки из досок; 6 — дощатые шпунтовые сваи

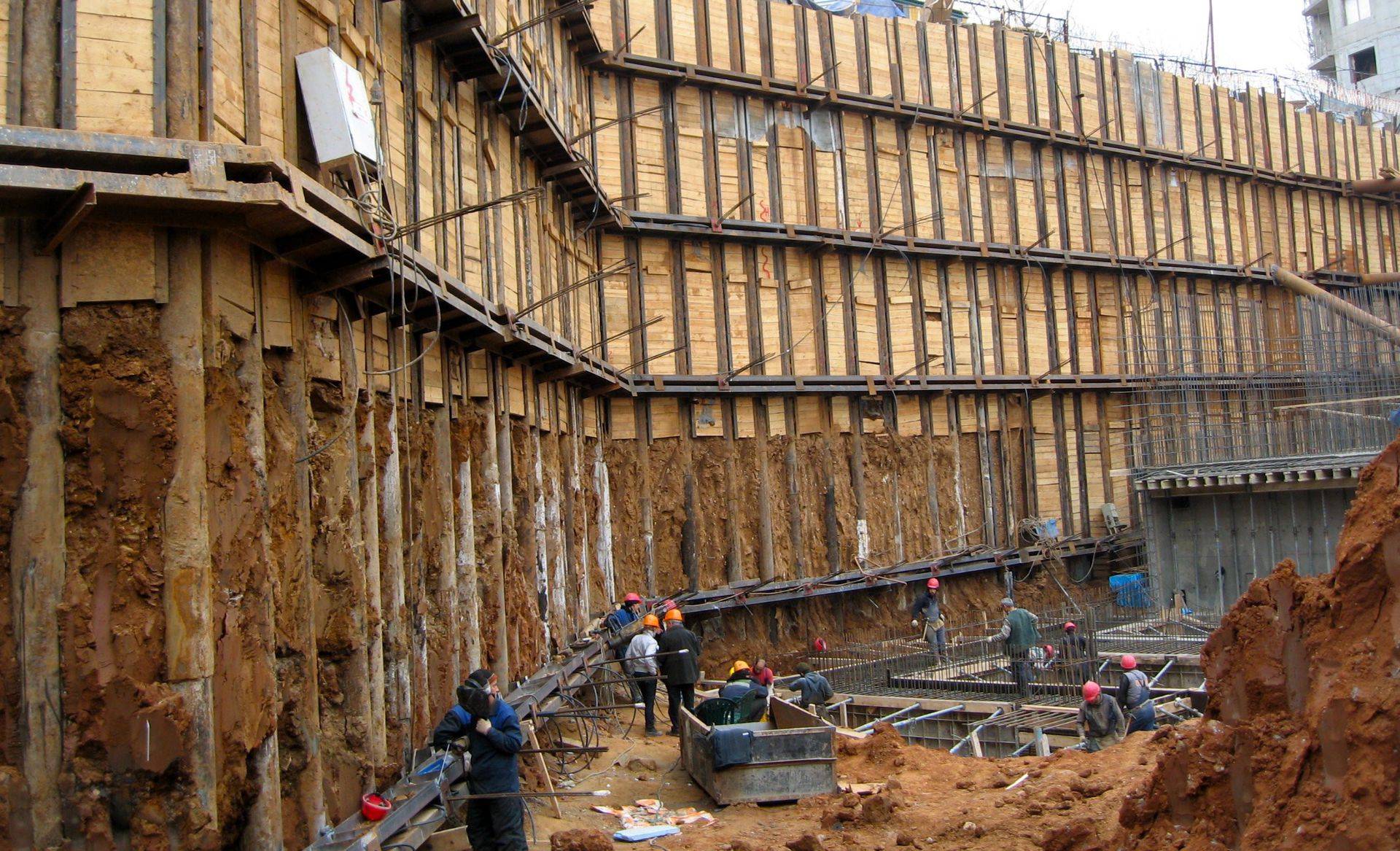

Крепление стенок котлованов

Котлованы могут оставаться открытыми, необходимо укреплять их стенки во избежании осыпания грунта

Котлованы глубиной не более 2 м могут непродолжительное время оставаться открытыми и стенки их в большинстве случаев оставляют без креплений. Если же грунт слабый или подвержен размыванию водой, то крепления обязательны.

Наиболее простой и распространенный способ креплений указан на рис. 1. Стойки диаметром 12—15 см забиваются вдоль земляной стенки на расстоянии 1,5 —2 м друг от друга.

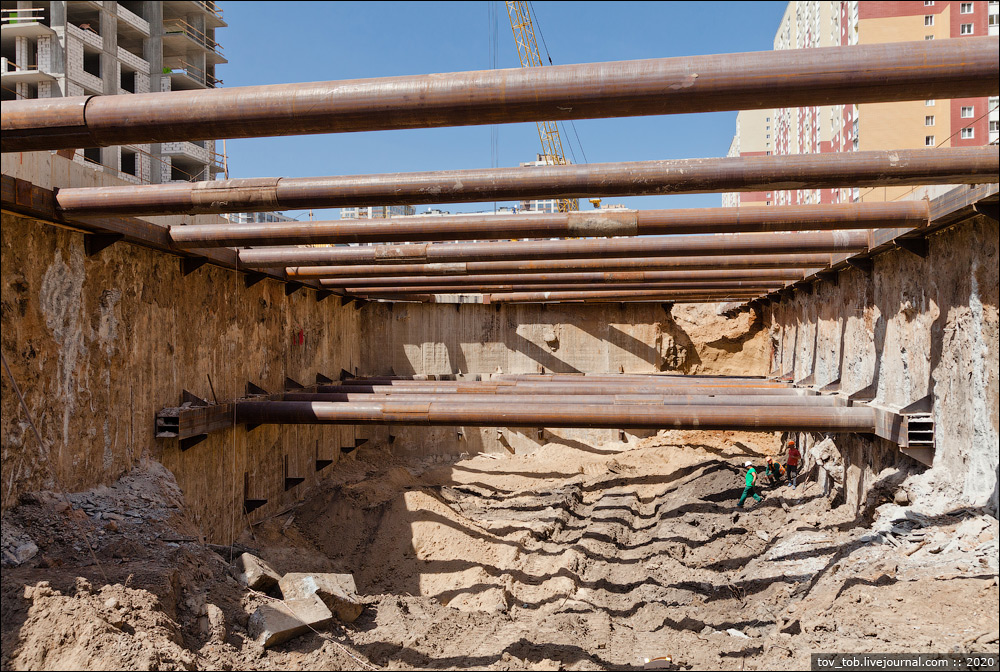

При более глубоких котлованах крепления делают более сложными, в соответствии со специальным проектом.

 В простейшем случае стойки укрепляют подкосами, а если неудобно занимать ими котлован,— проволочными схватками, укладываемыми на бровке. При наличии в котловане фундаментных рвов крепление может быть выполнено, как указано на рис. 1, в. Узкие котлованы, допускающие установку поперечных распорок, крепятся так же, как и траншеи.

Рис. 1. Крепление стенок котлована
a – стойки с подкосами; б — стойки, укрепленные схватками; в — крепление при наличии фундаментного рва

Укрепление откосов и стенок котлована – УШО

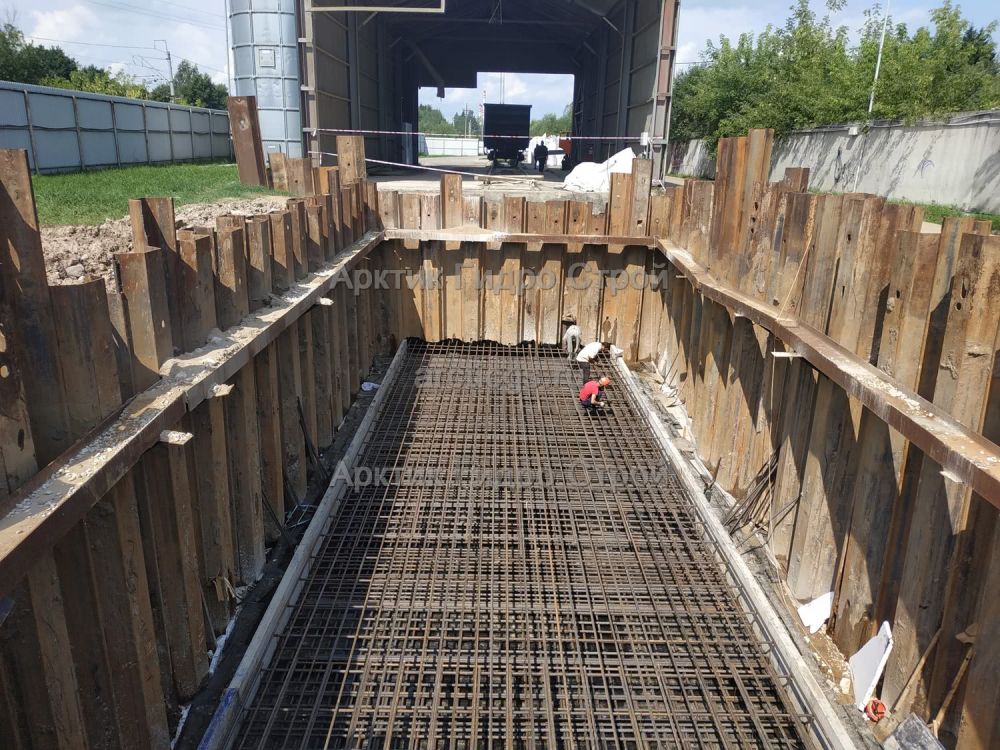

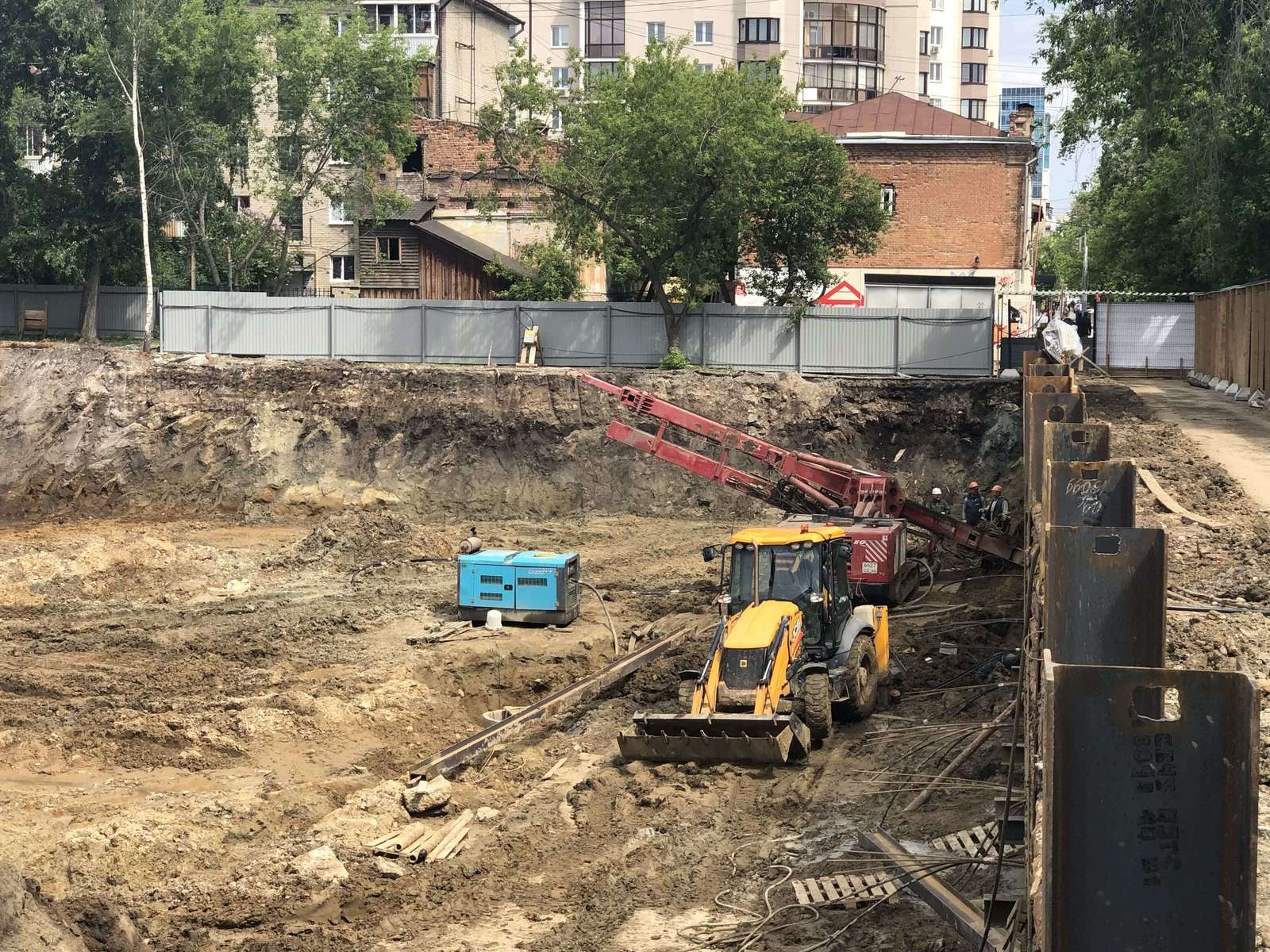

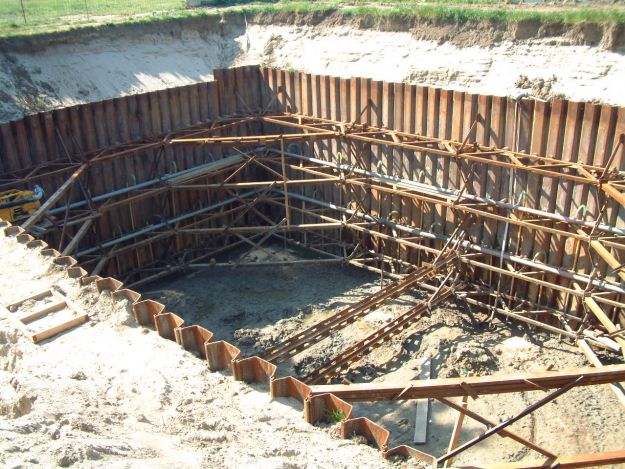

Шпунта Ларсена применяется на малопрочных грунтах. Данный метод ограждения погружается при помощи вибропогружателей и спецтехники методом вдавливания или вибропогружения.
Преимущество данного способа – недорогая цена.

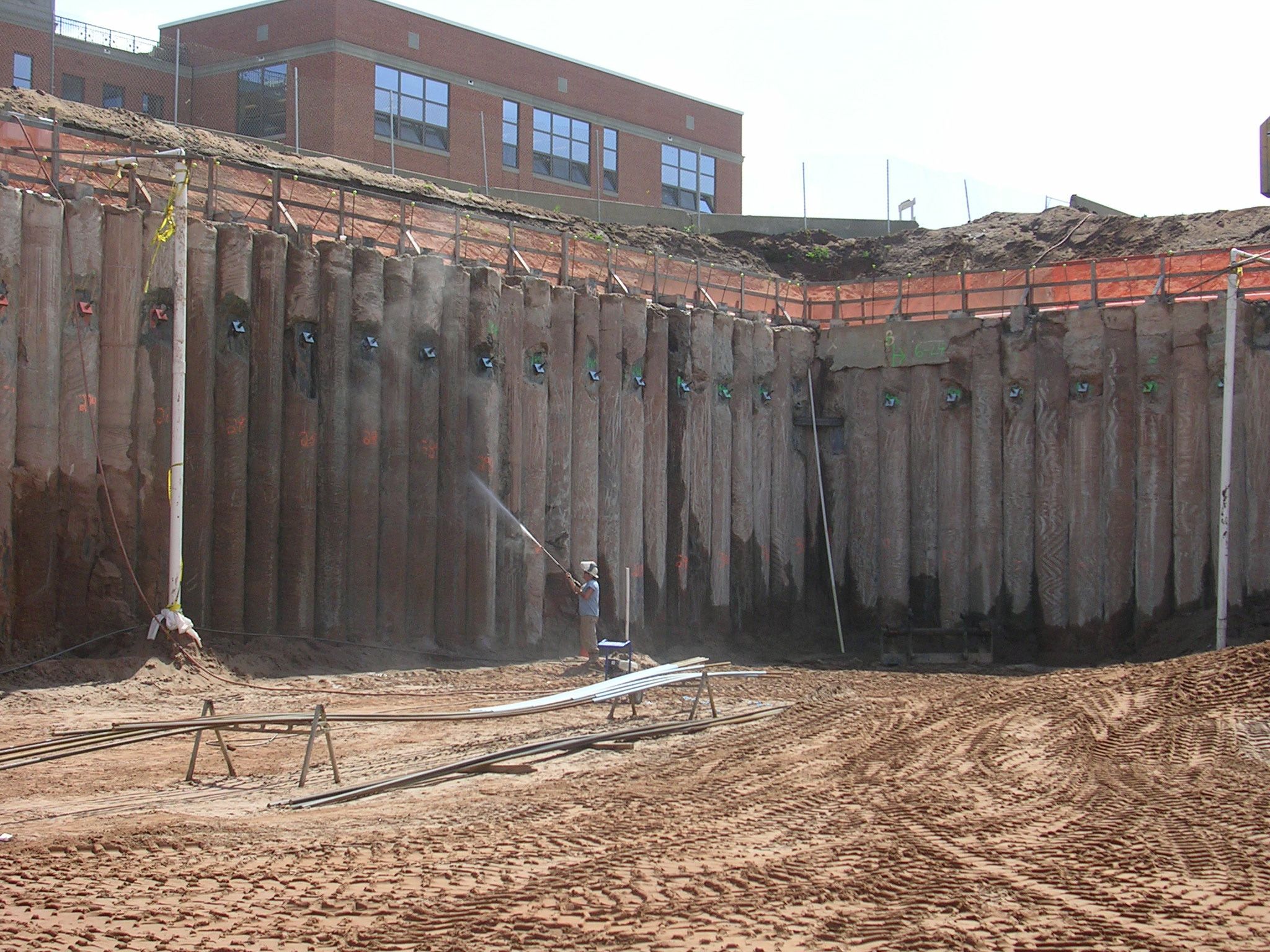

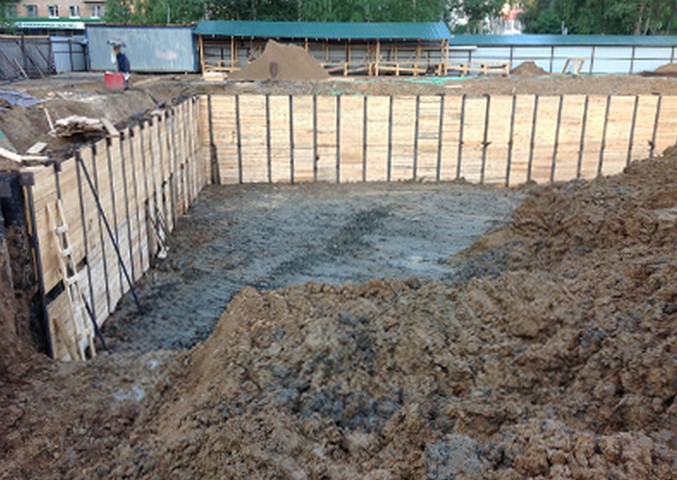

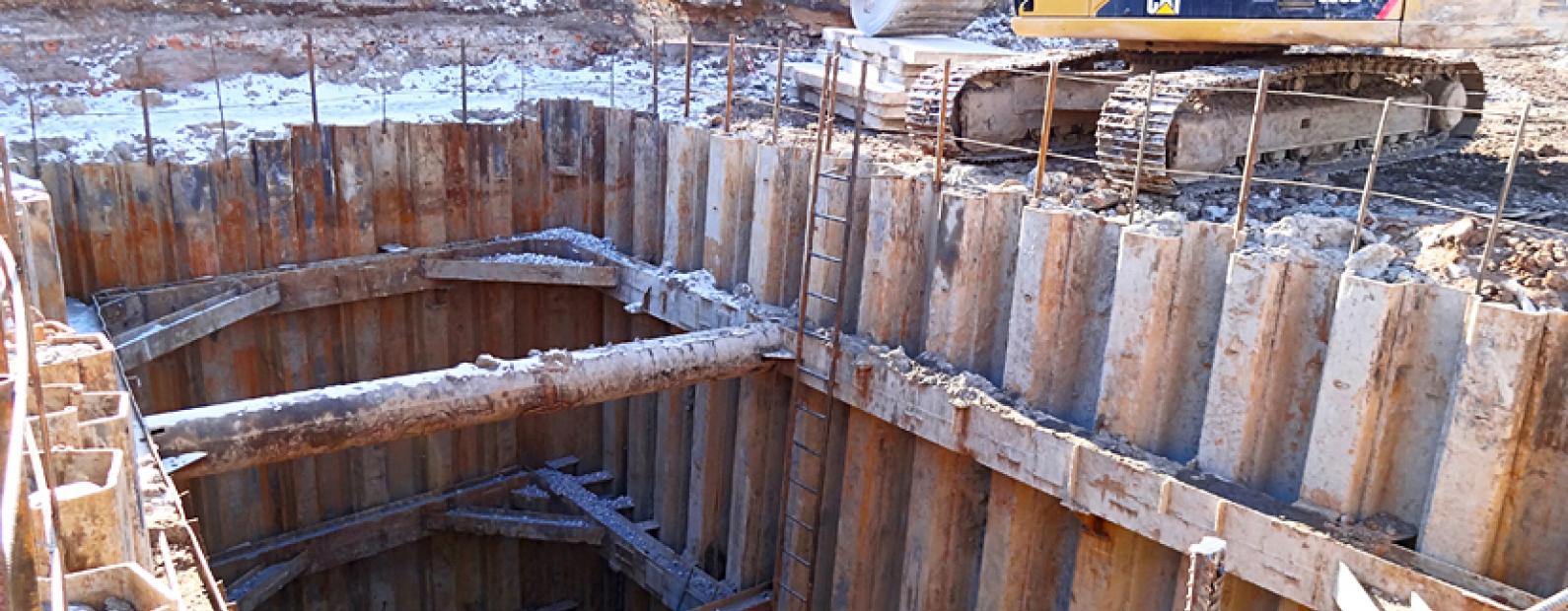

Шпунтовое ограждение из стальных свай, деревянной забирки и опорного пояса является самым распространенным способом в нашем регионе. Крепление стенок котлована шпунтом применяется в условиях плотной застройки и относительно прочных грунтах.

Этапы крепления траншеи шпунтом:
  1. 1. Бурение скважин под стальные сваи из двутавра;
  2. 2. Монтаж свай, фиксация отсевом;
  3. 3. Устройство забирки между сваями из бревна;
  4. 4. Устройство опорного пояса из двутавра между стальными сваями.
Укрепление котлована шпунтом может применяться в различных условиях в зависимости от шага между сваями, типа двутавра и дополнительных усилений.

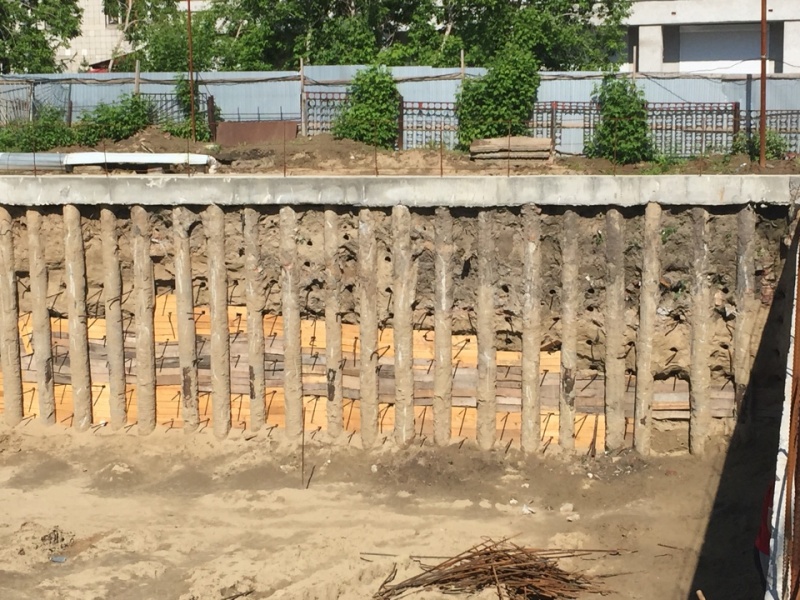

Шпунтовое ограждение из буронабивных свай, представляют собой цельное сооружение из свай, связанных между собой поясом и расположенных вплотную друг к другу.
Сваи армируются, конструкция располагается по периметру площадки. Благодаря, прочному основанию площадка защищена от обрушения грунтов.

Этапы устройства ограждения котлованов:
  1. 1. Бурение скважин под сваю;
  2. 2. Установка арматурного каркаса;
  3. 3. Бетонирование сваи;
  4. 4. Устройство опорного пояса из двутавра.
Устройство шпунта применяется для крепления вертикальных стенок котлованов, насыщенных влагой, построенных на рыхлых грунтах или на объектах, расположенных близко от других построек. В дальнейшем может использоваться в фундаменте здания.

Особенность технологии заключается в бурении скважин — в отверстия вставляются перфорированные металлические трубы, в которые под давлением подается укрепляющий раствор на основе цемента, смолистой смеси или силиката.

Этот метод применяется при строительстве промышленных и гражданских объектов, а также в подземном строительстве. Идеально подходит для защиты стен котлованов, расположенных на песчаных, лессовых, илистых и глинистых участках.

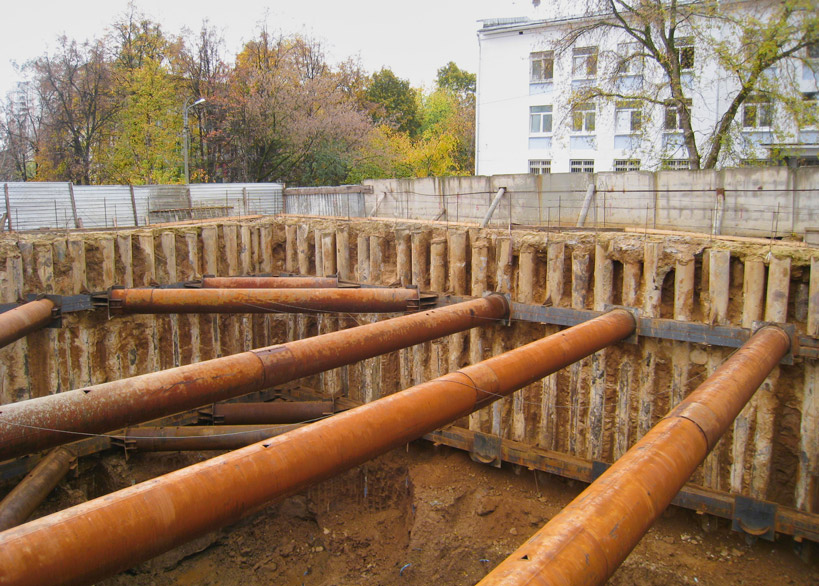

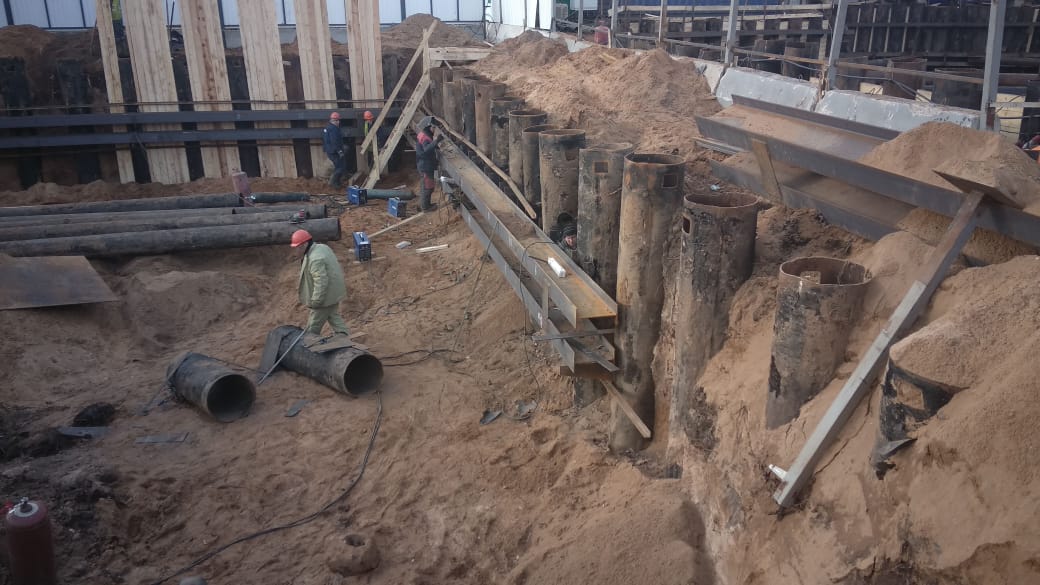

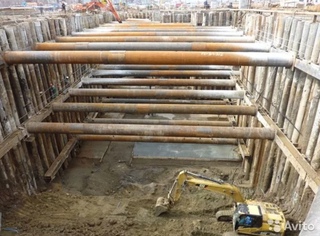

Укрепление котлована шпунтовым ограждением из труб

Шпунтовое ограждение котлована из труб

Сегодня технологии устройства котлованов с применением шпунтового ограждения из труб активно используются строительными компаниями как в гражданском, так и в промышленном строительстве. Шпунт трубчатый сварной (ШТС) представляет собой металлическую трубу, снабженную парой продольных пазовых замков, которые служат для последовательного соединения отдельных элементов в общую защитную конструкцию. Высокая прочность создаваемых конструкций, герметичность, возможность использовать технологии на различных грунтах и в любых климатических условиях, возможность неоднократного применения труб, входящих в состав шпунтового ограждения – вот главные преимущества. И эти преимущества полностью оправдывают более высокую по сравнению с другими видами ограждений цену.

Зачем нужно шпунтовое ограждение?

Котлован – не просто «углубление» в земле. Котлован – полноценное рабочее место для предстоящего строительства, и его надежное устройство – сама по себе важная инженерная задача. Главное требование – безопасность для людей и техники. Стенки необорудованного котлована могут осыпаться, например, вследствие погодных условий и работы тяжелой техники для забивки свай, на участки работ могут проникать грунтовые воды. Всё это может привести различным нештатным ситуациям.

Именно поэтому действующие СНиПы предусматривают необходимость укрепления стенок котлована уже в тех случаях, когда глубина его превышает 1 метр (в песчаных грунтах). И даже в наиболее прочных грунтах укрепление стенок необходимо, если глубина составляет 2 и более метра.

Применение шпунтового ограждения из труб позволяет надежно выполнять эти требования, при этом защитная конструкция может иметь любой геометрический контур, что особенно важно при строительстве в городских условиях.

Используемая техника и оборудование

Для формирования защитного контура котлована из труб необходимо последовательно установить в грунт отдельные шпунтовые элементы, добиваясь их последовательного герметичного соединения. Для погружения в почву могут использоваться различные методы, например, забивка, завинчивание, вибропогружение.

Наиболее «прямой» и при этом низкий по цене метод – забивка; однако в этом случае работа копра может привести к осыпанию стенок, которые еще не укреплены. Завинчивание труб требует их дополнительной подготовки.

На сегодня наиболее востребованной строительными компаниями технологией является вибропогружение. Вибропогружатель давит на устанавливаемый элемент собственным весом при одновременной «поддержке» низкоамплитудных колебаний, что и позволяет плавно погрузить элемент в почву, не оказывая при этом негативного воздействия на фундаменты расположенных поблизости сооружений, что особенно важно в «стесненных условиях» городского строительства. Вибропогружение эффективно применяется практически на любых типах грунтов, особенно на песчаных, супесчаных и глинистых породах.

Для устройства трубошпунтовых ограждений может применяться техника на гусеничном и колесном ходу. Гусеничная обладает большей мощностью, однако ее доставка на стройплощадку требует специального транспорта, что сказывается на цене производимых работ.

Технология шпунтового ограждения котлована из труб

Процесс создания шпунтового ограждения происходит вполне логичным образом.

На строительную площадку прибывает копровая техника, доставляется необходимое количество трубошпунта, а также переходных элементов, с помощью которых обеспечиваются «повороты» конструкции в нужных местах контура. Производится разметка будущего шпунтового ограждения по периметру котлована. Далее составные части всей конструкции последовательно погружаются в почву и стыкуются друг с другом до полного «замыкания» контура.

Разумеется, технология проста лишь «на бумаге». Правильный монтаж требует точной «разметки на местности» и высокого профессионализма оператора установки, так как погрешности могут привести к повреждению пазовых замков трубошпунтов и необходимости повторной установки.

Как рассчитать шпунтовое ограждение котлована?

Правила расчета защитных шпунтовых конструкций закреплены в СНиП №2.09-03. Главная задача при проектировании – исходя из требуемой прочности рассчитать наиболее эффективный размер труб и необходимую глубину их погружения.

Расчеты проводятся специалистами проектных компаний. В процессе расчетов необходимо использовать такие важные параметры как требуемая устойчивость шпунта в грунте, коэффициент работы шпунта в грунте, коэффициент запаса надежности, прочность шпунта по материалу и ряд других важных характеристик, влияющих на итоговую прочность и устойчивость всего защитного контура.

Результаты расчетов отражаются в технологической карте, где указывается типоразмер шпунта и его необходимое количество, технология его установки и рекомендации по проведению дальнейших работ.

Как правило, для устройства защитного контура котлованов в гражданском и промышленном строительстве применяются трубошпунты с диаметром от 530 до 1520 мм.

Трубошпунтовые контуры – где еще применяются

Использование трубошпунтовых конструкций позволяет эффективно решить задачу надежного укрепления котлована в любом грунте и при различных условиях, например, климатических и сейсмических.

Также существенный «фронт работ» для подобных конструкций – укрепление склонов и насыпей дорог различных типов, укрепление береговой линии, возведение гидротехнических сооружений, строительство герметичных емкостей для утилизации промышленных отходов и ряд других важных задач.

Спрос на трубошпунт растет. Для обеспечения потребностей строителей Загорский Трубный завод постоянно увеличивает мощности по выпуску трубошпунтовых профилей, оснащая их различными видами замковых соединений, в том числе и собственных разработок. Сегодня в планах подмосковного предприятия – выход на поставки 100 000 тонн трубошпунта в год.

Уплотнение дна и грунта котлована, усиление стенок котлована

Уплотнение грунта котлована – технология, которая позволяет предотвращать разрушение фундамента, коммуникаций, соседних зданий в результате проседания, пучения грунта. Компания «ПрогрессАвтоСтрой» выполняет уплотнение котлованов в соответствии с техническими условиями и нормативными требованиями.

Технические условия уплотнения котлованов

В Москве существует много примеров, когда недостаточное внимание к уплотнению котлована приводило к выводу из эксплуатации зданий, сооружений из-за аварийного состояния.

Поэтому, чтобы сохранить и приумножить вложенные в проект средства, необходимо выполнять следующие технические условия:

  • наличие технического задания с ориентирами и привязками на местности;
  • наличие специальной техники: пневматических трамбовок, молотов, специализированных комплексов на базе тяжелой колесной техники;
  • парк техники для доставки грунтов, смесей для уплотнения, вывоза строительного мусора на специализированные полигоны;
  • штат специалистов для инженерной поддержки, практического выполнения работ.

Цены на разработку грунта за 1м3 механизированным способом

Оставьте заявку

Такое сочетание дает возможность оперативно производить уплотнения дна котлована, стен, обратной засыпки, избежать размягчения в результате выпадения осадков. Так, исключается необходимость дополнительных затрат на осушение.

Для уплотнения используются: песок, глина, суглинок. В некоторых случаях применяется ранее изъятый грунт. Также могут добавляться битум, смолы, силикатные смеси. Это делается с целью создания ровной, монолитной поверхности, обеспечения контакта с ней всей площади поверхности конструкций фундамента.

Важной составляющей является укрепление стенок котлована, что предотвращает просадку грунта в результате механического, физического воздействия, выпадения осадков. Это особенно актуально при проведении работ в условиях ограниченного пространства – городской застройки и при наличии нестабильных грунтов.

Технологии уплотнения грунта дна котлованов

В промышленном строительстве существует различные технологии усиления котлованов – дна и стен. В первом случае предусматривается 2 варианта выполнения работ:

  • уплотнение дна на глубину до 2.0 метров выполняется молотами, виброкатками, пневматическими трамбовками;
  • укрепление дна на глубину выше 2. 0 метров производится путем бурения и установки свай.

Результатом работ должен стать необходимый коэффициент плотности грунта или K – 0,98. Допускается значение в 0,95, но точное определение параметра указывается в проектной документации. Общий диапазон регламентируется такими нормативными документами, как ГОСТ и СНиП.

Укрепление котлована, его стен выполняется такими способами:

  • шпунтом или трубами;
  • путем цементации с предварительным армированием. Эту технологию применяют при реализации проектов в плотно застроенных районах, чтобы предотвратить повреждения соседних зданий.

Важную роль в выборе технологии усиления котлованов играют гидрогеологические, геодезические условия. Они должны быть прописаны в проектной документации.

Оставьте заявку

Условия и ход выполнения работ по уплотнению обратной засыпки котлована

Уплотнение обратной засыпки котлованов – специфическая технология, которая проводится после вывоза строительного мусора (очистки от него пазух), полного завершения монтажа подземных конструкций, проведения работ по их гидроизоляции. После этого засыпается грунт (для этого используются экскаваторы-планировщики, бульдозеры) указанный в техническом задании, выполняется его уплотнение. Смотрите также Все этапы разработки котлована.

Работы начинаются в зонах прилегания конструкций фундамента к песку, суглинку, глине, проводятся ручными электрическими или механическими трамбовками, виброплитами, гидромолотами. Для достижения коэффициента уплотнения грунта 0,98, требуется удерживать оборудование не менее 20 секунд на одном следе.

Внимание!

Важно, чтобы отметки верхнего слоя уплотняемого грунта строго соответствовали проектным параметрам. Нельзя пропускать труднодоступные места для их уплотнения применяются компактные электротрамбовки.

«ПрогрессАвтоСтрой» – комплексный подход, профессионализм, выгода

Компания предлагает заказчикам гибкие условия сотрудничества, современный сервис, выгодную ценовую политику, гарантирует строгое выполнение профильных нормативов и технического задания. Наличие современной, функциональной техники, квалифицированных инженеров и рабочих позволяет решать комплекс задач с применением различных технологий:

  • выполнять уплотнение дна котлованов;
  • укреплять стенки;
  • уплотнять обратную засыпку.

Для получения дополнительной информации, обсуждения условий сотрудничества нужно связаться с представителями компании «ПрогрессАвтоСтрой» по телефону, через электронную почту или обратную форму связи.

Оставьте заявку

грунтовые анкеры, тяжи и распорки. Статьи на строительном портале LinkStroy.ru

Профессиональные строительные компании знают, каким именно образом будут укреплены стены каждого котлована еще до того момента, как котлован будет отрыт. Укрепление стен котлованов или траншей решается отдельным серьезным проектом, что особенно актуально для городской застройки. Суть всех способов укрепления стен котлованов – это устройство вертикальных стоек, которые будут способны удерживать грунт, который окружает котлован и все что находится на этом грунте от сползания.

Некоторые строители часто бывают лишены возможности и необходимости использовать определенные материально-технические ресурсы для возможности укрепления стен котлованов. Частное строительство обычно предполагает строительство котлованов, глубина которого редко превышает один этаж. Но даже такой котлован с незначительной глубиной может сыграть плохую шутку с неопытными строителями. Обрушение стен котлована в результате сползания грунта может привести к авариям или стать опасным для здоровья и жизни людей. Такой риск имеет место быть особенно при устройстве траншей значительной глубины.

Строительство в открытом котловане должно предполагать укрепление его стен. Крутизна откосов котлована выполняется такой, чтобы максимально обеспечить их устойчивость. Если невозможно обеспечить устойчивость откосов в один ярус, то устраивается несколько ярусов. В зависимости от того, какова глубина котлована, его инженерные и геологические условия и состояние грунта, устраивают крепление стен или траншей подпорными, шпунтованными, распорными и прочими видами креплений.

Работы по устройству шпунтовых стен для крепления откосов состоят в следующем: стены, ограждающие котлован, собираются из отдельных шпунтовых свай с их погружением в грунт. А для того, чтобы обеспечить необходимую прочность для их укрепления, используют грунтовые анкеры (анкерное крепление), тяжи или распорки.

Крепление стен котлованов может выполняться способом подращивания, когда в котловане устраивается кольцевая подпорная стена и выполняется обратная засыпка. Работы ведутся в определенной последовательности до необходимой глубины.

Способ опускного колодца для укрепления стен котлована состоит в том, что на грунтовой поверхности устраивают ограждающие стены сооружения. Внутри располагается землеройная техника. А за пределами – краны для выемки грунта.

Нередко в строительстве используется такой метод как «стена в грунте». Этот способ крепления стен заключается в устройстве глубокой и узкой траншеи для того, чтобы устроить в ней ограждающие стены. Далее разработка грунта проводится под глинистым раствором на полную глубину. После разработки грунта по всей длине траншеи выставляется каркас из арматуры и траншея бетонируется. В случае, если устраиваются сборные стены, в траншею должны быть установлены железобетонные панели.

В зависимости от особенностей грунта и назначения сооружения, имеет смысл использовать комбинации способов крепления стен котлованов.

Строительный портал http://www.linkstroy.ru

Крепление котлованов, крепление стенок и откосов котлована, укрепление котлованов, укрепление стенок и откосов котлована

Крепление котлованов во время сооружения фундаментов обычно выполняется при невозможности осуществлять прямую разработку в откосах котлованных выемок. Возводимые при этом ограждения помогают обеспечить защиту будущих объектов строительства, а также жизней рабочих, осуществляющих строительные работы, от обвала грунта. Перед тем, как начать земляные работы, котлован укрепляют шпунтом, устанавливая в землю специальные шпунтовые профили. На этих конструкциях имеются замки, играющие при вбивании свай роль направляющих.

Возведение зданий и сооружений в условиях плотной застройки города, при реконструкции его центральной части является одной из важных проблем строительной отрасли в последнее время.

Большинство отводимых площадок под строительство близко примыкают к существующим зданиям промышленного и жилого назначения и имеют сложные геологические условия.

Если учитывать повышенную этажность возводимых строений и потребность в изучении подземного пространства, появляется необходимость принять надежные и выгодные технические решения при ограждении котлованов.

Для этого нужно решить следующие задачи:

  • обеспечить устойчивость стенок котлованов на этапе возведения подземных консрукций здания;
  • исключить неравномерные осадки фундаментов зданий, которые примыкают и аварийных дефформаций их конструкций.

Решением выше поставленных задач является устройство подпорных стенок из буроинъекционных и буронабивных свай.

Буроинъекционные сваи могут быт применены как подпорная стенка в грунте с целью ограждения глубокого котлована в стесненных условиях застройки города.

Ограждение из буронабивных свай принадлежат к малодеформирующим видам крепления и целесообразно его применять, когда имеются большие нагрузки на бровке котлована и на сами сваи, если они являются несущими элементами строящегося сооружения.

В качестве ограждения котлованов применяют такие свайные стены как:

  • стены из бурокасательных свай, которые используются в несвязных грунтах, чтобы исключить его осыпания между сваями при раскрытии котлована, а значит, и осадок поверхности;
  • стены из буросекущихся свай, которые делают, когда дно котлована ниже подземных вод.

Преимущества ограждений из буронабивных свай:

  • можно применить в качестве основания прочные грунты, которые залегают на большой глубине;
  • возможность устроить ограждения стен котлованов, если уровень подземных вод выше уровня дна котлована;
  • повышение надежности сооружений, уменьшая общие и неравномерные осадки;
  • отсутствие сотрясений и существенных вибраций в процессе производства работ;
  • исключение деформации и подвижки массива грунта и зданий, которые располагаются вблизи, за счет повышенной жесткости свай.

Обеспечение устойчивости стен котлованов

Навигация:
Главная → Все категории → Фундаменты

Обеспечение устойчивости стен котлованов Обеспечение устойчивости стен котлованов

При возведении фундаментов в открытом котловане проектом производства работ предусматривается выполнение следующих мероприятий: отрывка котлована, крепление стен котлована, его осушение, подготовка основания, устройство фундаментов и обратная засыпка пазух с надлежащим уплотнением.

Проектирование котлованов начинают с горизонтальной и вертикальной привязки котлована к местности с указанием на планах и разрезах основных осей, размеров, абсолютных отметок дна и всех заглублений. В проекте предусматриваются мероприятия, направленные на предотвращение затопления поверхностными и подтопления подземными водами, нарушения природной структуры грунтов при производстве работ, возможного промерзания в зимний период и нарушения сохранности рядом расположенных зданий и сооружений.

Надежность и устойчивость, а также значения осадки естественных оснований во многом зависят от способа производства работ по разработке котлованов и устройства оснований и фундаментов.

Важно устраивать фундаменты в минимальные сроки, особенно в зимний или дождливый период года, тем самым снижая затраты на осушение котлована и сохраняя природную структуру грунтов.

Работы нулевого цикла и устройство фундаментов разрешается начинать только после приемки котлована и грунтов основания, что оформляется специальным актом.

Сохранение природной структурыоснованйя обеспечивают с помощью защитного слоя грунта, который удаляют из котлована только непосредственно перед возведением фундамента. Толщина этого слоя указывается в проекте.

Отвод атмосферных осадков из котлована осуществляется с помощью открытого водоотлива.

Для обеспечения нормального ведения работ по устройству фундаментов, возводимых в открытых котлованах, необходимо исключить и возможность обрушения откосов. Устойчивость стенок котлована обеспечивается с помощью придания им соответствующих уклонов или использования специальных креплений.

Выбор величины откосов и способа крепления зависит от глубины котлована, особенностей напластования и свойств отдельных слоев грунта, уровня подземных вод, способа производства работ и расстояния до существующих зданий и сооружений.

1. Назначение крутизны откосов котлованов и траншей. Некоторые виды грунтов, особенно связные, способны держать вертикальный откос в Пределах некоторой глубины. Поэтому стенки котлована иногда разрешается оставлять вертикальными. При вертикальных стенках котлованов возведение фундаментов и засыпку пазух следует производить вслед за выемкой грунта, так как случайное увлажнение грунта дождевыми водами может существенно уменьшить сцепление и привести к обрушению вертикального откоса.

При более глубоких котлованах (в пределах 3…5 м) в грунтах естественной влажности стенки допускается выполнять без крепления, но с уклоном (рис. 8.1). Данные о необходимой крутизне откосов для различных видов грунтов в зависимости от глубины котлована приведены в табл. 8.1. При глубине котлованов свыше 5 м для грунтов естественной влажности крутизна откосов назначается расчетом.

Рис. 8.1. Схема к вычислению крутизны откосов котлована

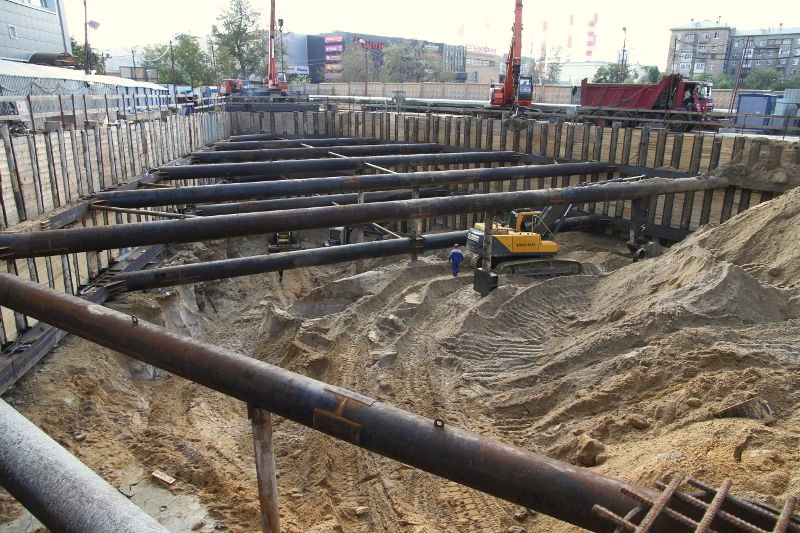

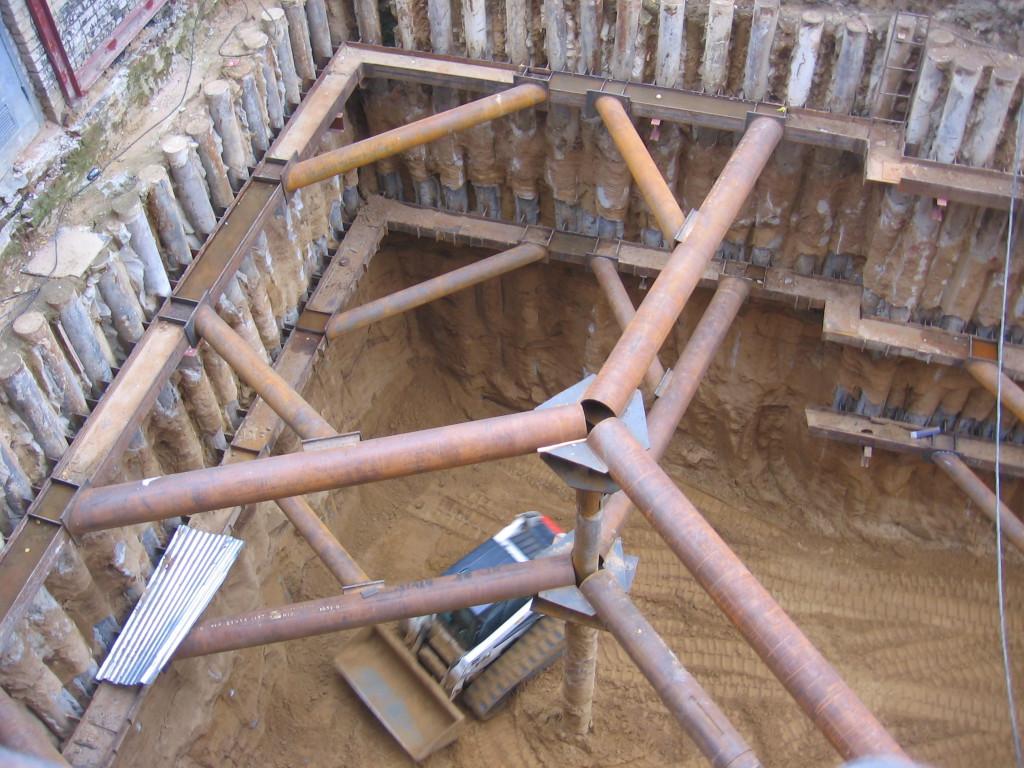

2. Распорные крепления стен котлованов. При значительной глубине котлована приходится выполнять большой объем работ по обратной засыпке пазух. Для выполнения требований устойчивости в этих случаях требуется тщательное уплотнение грунта обратной засыпки.

Избежать выполнения этих трудоемких работ позволяет применение распорных креплений, которые, обладая требуемой прочностью и малой деформативностью, исключают возможность обрушения стенок котлована.

К простейшим креплениям относят распорные крепления с инвентарными распорками, которые, упираясь в вертикально или горизонтально расположенные доски, предотвращают обрушение стенки котлованов (рис. 8.2, а).

При использовании широких котлованов (рис. 8.2, б) приходится создавать сложную пространственную конструкцию из распорок и стоек для их промежуточного опирания. В песчаных грунтах стенка крепления делается сплошной, в связных — не сплошной.

При разработке глубоких котлованов в песчаных грунтах устраивают закладные крепления. Их выполняют из вертикальных металлических прокатных профилей, погружаемых в грунт перед разработкой котлована с помощью забивки, вибрирования или в заранее подготовленные скважины с закладываемыми между ними досками (рис. 8.3, а). Иногда вместо досок используют создаваемые в котловане методом торкретирования сводики из бетона (рис. 8.3, б). Впоследствии они могут служить в качестве стен подземных помещений. Такие крепления называют сводчатыми. Зафиксировать от нежелательных деформаций прокатные профили и сводчатые крепления можно с помощью распорок или анкеров (рис. 8.3, б).

Рис. 8.2. Распорные крепления: 1 – упорная доска; 2 — инвентарная распорка; 3 — сплошное крепление стены; 4 — распорка; 5 — стойка для промежуточного опирания

Рис. 8.3. План сплошных закладных креплений: 1 — закладная доска; 2 — распорка; 3 — двутавровая стойка; 4 — свод из торкрет-бетона; 5 — анкерное устройство; б — натяжное устройство; 7 — швеллерная стойка

Рис. 8.4. Типы шпунтовых стенок

Уменьшить возможность потери устойчивости распорок можно за счет промежуточных стоек (см. 8.2, б), однако в этом случае распорки необходимо устанавливать с небольшим уклоном к центру котлована, чтобы исключить работу промежуточных стоек на выдергивание.

3. Устройство шпунтовых стенок. При разработке глубоких выработок ниже уровня подземных вод в сложных геологических условиях и на стесненных площадках (около существующих зданий и сооружений, дорог и т. д.), что часто имеет место в современном градостроительстве, крепление стенок котлована осуществляется с помощью шпунтовых стенок.

Шпунтовые стенки должны также обеспечивать и недопущение проникновения подземных вод через стенки и дно котлована. Для исключения поступления воды в котлован через его дно шпунтовое ограждение погружают до слоя водонепроницаемого грунта.

Шпунтовые стенки обычно выполняют из металла или дерева. Деревянный шпунт из досок (рис. 8.4, а) или брусьев (рис. 8.4, б) применяют при неглубоких котлованах (до 5 м), а при более глубоких используют металлические шпунтовые стенки, которые могут быть плоскими (рис. 8.4, в) и корытного профиля (рис. 8.4, г). Значительная жесткость при изгибе, которую имеет стенка корытного профиля, позволяет при глубине котлована до 6 м выполнять консольное шпунтовое крепление без распорок и анкеров.

В некоторых случаях проверяют устойчивость шпунтовой стенки вместе с массивом грунта по круглоцилиндрической поверхности Скольжения, как это изложено в § 5.5. Глубина погружения шпунтовой стенки в грунт назначается исходя из ограничения горизонтального смещения или исключения возможности потери устойчивости основания по круглоцилиндрическим поверхностям скольжения.

4. Искусственное замораживание грунтов оснований основывается на водонепроницаемости, приобретаемой грунтами в мерзлом состоянии. Этот метод часто применяют в водонаеыщенных грунтах, имеющих валунные, гравийные и другие включения, затрудняющие погружение традиционных шпунтовых ограждений. При замораживании в основании образуются льдогрунтовые стенки, препятствующие проникновению воды в котлован.

Замораживание грунтов осуществляют в такой последовательности. Котлован требуемых размеров ограждают по контуру рядом специальных колонок 7 (рис. 8.5), с помощью которых создается льдогрунтовая стенка. Такая колонка состоит из двух труб, находящихся одна внутри другой. При пропускании через колонку специальных охлаждающих растворов за счет теплообмена с окружающим грунтом происходит замерзание грунта. В качестве охлаждающего применяют раствор хлористого кальция, который в зависимости от концентрации способен замерзать при температуре от —26 до —55 °С. Нагнетание раствора в замораживающие колонки и его охлаждение производят с помощью насоса 5 замораживающей установки (рис. 8.5). Замораживающая установка состоит из испарителя, охлаждающего раствор хлористого кальция за счет пропускания через змеевик, находящийся в испарителе, газообразного хладагента — обычно используют аммиак, гораздо реже — фреон или жидкий азот.

Рве. 8.5. Схема замораживающей установки

Хладагент перед поступлением в испаритель сжимается с помощью компрессора до некоторого давления, в результате чего его температура резко повышается, попадая в конденсатор, который, охлаждая хладагент с помощью воды, вызывает его сжижение. Далее, поступая в испаритель через редукционный клапан, за которым компрессор поддерживает пониженное давление, происходит испарение хладагента, что сопровождается отбором большого количества теплоты, приводящей к понижению температуры находящегося в испарителе охлаждающего раствора. Затем газообразный хладагент вновь поступает в компрессор и цикл охлаждения повторяется.

Благодаря отрицательной температуре охлаждающего раствора происходит теплообмен с окружающим грунтом, в результате чего он постепенно замерзает. Через некоторое время цилиндры мерзлого грунта б, слившись друг с другом, образуют водонепроницаемую льдогрунтовую стенку.

Температура охлаждающей жидкости в результате теплообмена с грунтом повышается, и для охлаждения она вновь направляется в испаритель с помощью насоса. Таким образом, происходит циркуляция охлаждающего раствора от испарителя к колонкам и обратно. Льдогрунтовые стены, как правило, устраивают для обеспечения водонепроницаемости до глубины порядка нескольких десятков метров.

Искусственное замораживание грунтов имеет следующие недостатки. Во-первых, оно значительно дороже устройства обычного шпунтового ограждения, во-вторых, его не применяют в грунтах, способных испытывать морозное пучение.


Похожие статьи:
Фундаменты глубокого заложения

Навигация:
Главная → Все категории → Фундаменты

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Укрепление стен котлована. Лучший способ укрепить канавы на дачном участке. Как укрепить ров на даче? Варианты

Этот материал по своей структуре напоминает мочалку – несколько слоев сетчатой ​​структуры накладываются друг на друга, а затем сплавляются в единое целое под воздействием высоких температур. Биомат не препятствует росту трав, что позволяет дополнительно уплотнить стенки канавы.

Для работы, помимо биоматов, понадобится молоток, анкерные стержни и грабли для выравнивания почвы.

Установка георешетки (прочной полипропиленовой сетки) – еще один способ укрепления крутых склонов. Ячейки этого материала обладают повышенной эластичностью – их легко можно растянуть в длину и ширину. Рулон прокатывается по стенкам кювета. Верхний срез фиксируется анкерами. Также решетка фиксируется по всей площади крючкообразным армированием. Сверху готовую арматуру засыпают тонким слоем грунта и засевают семенами растений.

Если средств на промышленные материалы не хватает, можно использовать бюджетные методы укрепления стен.

Порядок усиления автомобильными покрышками:

  • Стены очищаются от мусора и затем обшиваются покрышками. При этом каждый ряд смещается на половину шины по отношению к предыдущему.
  • Все шины связаны между собой проволокой и дополнительно укреплены кольями.
  • Готовую конструкцию засыпают песком или грунтом (включая зазоры между шинами).

Армирование шифером:

  • Форма материала не имеет значения.Это могут быть гофрированные или прямые листы, устанавливаемые в предварительно очищенную от грязи канаву.
  • Листы армируются в котловане арматурой или кольями, вбитыми в землю.

Верхний срез шифера может выступать над краем канавы. Это никак не влияет на производительность. Главное, чтобы листы устанавливались внахлест и тщательно защищали стены от осыпания грунта. Такое армирование не имеет длительного срока службы, но является одним из самых простых и дешевых способов укрепления стен открытых водосточных систем на участках.

Ditch Device

Главные способы усиления


Использование шифера и шины




Установка геоматов и GeOnets










Gabion Heavantages





Kanalizaciyavdome. ru

Как укрепить ров на даче? Варианты

Водоотводная канава на даче, это то, что есть практически на каждом участке.И не редко с ним возникают проблемы, а именно осыпаются его стенки, в результате чего он становится, как минимум, не красивым, не говоря уже о том, как он справляется со своей функцией. А функция дренажной канавы – отводить с участка и построек на нем излишки воды, образующиеся во время паводка или ливня.

Перед тем, как укреплять котлован на даче, необходимо убедиться, что его устройство соответствует поставленной перед ним задаче, ниже мы рассмотрим, какие могут быть варианты устройства котлована.

Устройство канавы на даче, варианты

В зависимости от уклона вашего участка, объема воды, который периодически приходится принимать вашей канаве, необходимо выбрать тип этой канавы, соответствующий вашим потребностям. Кроме того, вы можете обратить внимание на то, как устроена канава вашего соседа, устраивает ли его это решение, может быть, лучше сделать их одинаковыми и тем самым обеспечить общую ливневую канализацию возле ваших участков. На приведенной ниже картинке схематично показаны основные виды строительства арыков на даче и варианты их укрепления

Эффективная дренажная система не ограничивается канавой, она должна состоять как минимум из двух независимых сетей

  • Одна из них – линейная система канализации подробно описана в этой статье.Обычно такая канализация строится при постоянном затоплении участка. Верхняя точка такой канализации отмечается в зависимости от уклона участка, и от нее разводится сеть каналов, сами каналы имеют уклон не менее 5 мм относительно верхней точки на каждый метр участка канал. Таким образом, вся вода с участка собирается в открытую дренажную систему.
  • Второй дренаж вокруг дома, подробно здесь. Для него верхней точкой будет дальний угол здания.Дренажная сеть, обустроенная по периметру, также делается с уклоном те же 5-10 мм на метр, застилается дерном или тротуарной плиткой

Учитывать Дополнительные требования к траншейным системам. Траншеи должны быть не менее 50 сантиметров в ширину и глубину, возле фундамента желательно делать траншеи большего размера. Для укрепления дна траншей систем можно использовать щебень, гравий или хотя бы песок, желательно его уплотнить. Для траншей вышеперечисленных дренажных систем усиление стенок не требуется, так как они все равно засыпаются землей или в них вставляются бетонные лотки, а для канавы у участка это необходимо.Способы укрепления стенок рва на даче рассмотрим ниже.

Какие существуют способы укрепления котлована на даче

Выбранный способ укрепления котлована зависит от угла наклона его стенок. В зависимости от этого угла разделяют следующие способы укрепления


Укрепление рва подручными материалами

Самый простой и доступный материал, армирующий стенки рва – шифер. Как это выглядит в готовом виде

Для возведения такой конструкции нам потребуются, собственно, сами листы шифера, металлические трубы или арматура, кувалда, чтобы их забить, конечно же, лопата, возможно, лом . А также болгарку для резки листов шифера на такие же куски, респиратор не помешает одеть, пыли при резке будет много. Вырезанные листы шифера укладывают прямо в землю на глубину около 30 сантиметров, при этом листы должны плотно прилегать друг к другу. Трубы или фитинги нужны для того, чтобы закрепить положение листов шифера, их вбивают в шахматном порядке с обеих сторон листов.

Еще один материал, который обильно используется дачниками в силу своей доступности – это автомобильные покрышки.Старые покрышки укладывают рядами и скрепляют между собой болтами или стяжками, пустоты внутри покрышек засыпают грунтом или песчано-гравийной смесью, для придания еще большей прочности этой конструкции в середину вбивают металлические прутья.

Еще один вариант с шинами предполагает укладку их не рядами, а в виде лестницы. Каждый новый ряд укладывается на предыдущий со сдвигом на половину диаметра шины. При укладке такой лестницы ее также засыпают грунтом или песчано-гравийной смесью.

Геоматы и геосети

Для начала разберемся, что такое геоматы, биоматы и геосети. Итак, геоматы и биоматы – это полимеры с водонепроницаемой структурой, их изготавливают из полипропиленовых сеток, наложенных друг на друга при высоких температурах. Такая структура позволяет растениям пробиться сквозь них, но при этом остается водонепроницаемой. Рассмотрим примерную схему укладки геоматов на склоне:


Геосетка представляет собой полимерную квадратную сетку, обычно на основе полиэстера. Примерная схема его укладки:


Жесткая георешетка для армирования котлована

Геосетка более прочное и долговечное решение, чем все описанные выше, георешетка изготовлена ​​из полиэтилена и полипропилена, этот материал не подвержен коррозии и может длиться очень долго.Геосетка применяется в очень глубоких котлованах, практически оврагах

Рассмотрим примерную схему укрепления откоса котлована геосеткой:

1. Подготовка откоса, аналогично геоматам и геосеткам

2. Необходимо натянуть георешетку по всей длине весь откос канавы, лишнее при необходимости срезать

3. Прикрепить георешетку к земле анкерными стержнями, толщина которых от 1,5 см. и длиной от 50 см, необходимо установить крепления по всей поверхности георешетки в шахматном порядке с шагом около 30 см.

4. Ячейки георешетки засыпают либо щебнем, если канава часто заполняется водой, либо песком, если большую часть времени она сухая. Как и в предыдущих вариантах, его можно присыпать землей и высадить почвопокровные растения.

Укрепление котлована габионом

Самый прочный и долговечный, но дорогой материал для укрепления стенок котлованов и не только, фабричные изделия могут быть практически любой формы. По сути, это металлическая решетка, заполненная оцинкованными проволочными камнями с покрытием из ПВХ для дополнительной защиты от коррозии.Кстати, габион в переводе с французского — корзина с камнями.

Использование габиона в качестве материала для укрепления котлована очень дорогое удовольствие, поэтому в данном случае мы не будем устанавливать схему его монтажа. С заводским габионом желательно заказывать и его монтаж на месте у специалистов, как правило, так работают такие компании. Но результат радует глаз, если в этом вопросе важна эстетика и качественное исполнение, несмотря на относительно высокую цену, то это будет лучший выбор.Кроме того, производители гарантируют от 70 лет службы на такие конструкции.

канализациядома.ру

как укрепить стены разными способами

На каждом садовом участке есть дренажная канава. Хотя он и отводит ненужную воду, со временем откосы самой канавы могут сползти вниз или осыпаться. Поэтому перед владельцами участков стоит такая задача, как укрепление откосов (стенок) котлована. Есть несколько способов решения этой проблемы, начиная от самых бюджетных и заканчивая более дорогими, но качественными вариантами укрепления стен.Как остановить сползание откосов?


При наличии на участке заболоченной или переувлажненной почвы необходимо обустроить дренажную систему для отвода лишней влаги из земли.

Как укрепить откосы шифером

Самый простой и дешевый способ укрепить стенки канавы – уложить гофрированный или плоский шифер.

Крепление шиферных листов лучше производить с помощью металлических столбиков.

Для работы потребуются прутья арматуры или металлические трубы длиной 1 м, листы шифера, лопата, лом, болгарка, респиратор (для защиты от шиферной пыли при резке листов).

Сначала следует разрезать листы шифера с помощью болгарки на куски одинакового размера. Затем с помощью лопаты установить их прямо или с наклоном, учитывая угол наклона стенок канавы, в землю на глубину около 25-30 см. Плоские листы устанавливаются вплотную друг к другу, а волнистые внахлест. Далее нужно вбить в грунт на глубину около полуметра металлические столбы или арматурные прутья для крепления шифера с двух сторон. Можно разместить столбы на расстоянии, равном длине шиферного листа с лицевой стороны, и на таком же расстоянии с тыльной, чтобы стойки или стержни располагались в шахматном порядке. Крепление желательно покрыть антикоррозийным составом или краской.

Шиферное армирование откосов имеет небольшой срок службы, да и выглядит слишком просто и не совсем привлекательно, однако, несмотря на недостатки, позволяет укрепить стенки котлована на несколько лет, а в дальнейшем его можно заменить более качественный материал.

Укрепление откосов арыков биоматами или георешеткой

Существуют более дорогие, но лучшие методы укрепления откосов арыков.Это биоматы или геоматы, геосети, габионы и георешетки. Чтобы выбрать наиболее подходящий способ дренажной канавы, нужно обратить внимание на угол наклона ее стенки. Если склон имеет угол наклона от 8 до 15 градусов, можно укрепить его геосетками. А если уклон более 15 градусов, его укрепляют георешетками и габионами. Теперь о каждом из этих материалов.

Геоматы или биоматы состоят из полимерного материала с водонепроницаемой структурой.При создании этого изделия полипропиленовые решетки накладываются друг на друга под воздействием высоких температур. В результате структура готового материала очень похожа на структуру мочалки. Через отверстия материала могут прорастать растения, корни которых переплетаются с полипропиленовыми решетками и дополнительно укрепляют их структуру. Таким образом, геоматы препятствуют сползанию грунта вниз.

Для укладки биоматов на склонах потребуются рулоны материала, длинные анкерные болты с крючком на конце для крепления, молоток, семена почвопокровных растений и грабли.

Действовать стоит следующим образом. Сначала нужно очистить поверхность откоса канавы от мусора и выровнять ее. Далее возьмите рулон биомата и зафиксируйте его верхний край в верхней части канавы анкерными болтами. Рулон следует постепенно раскатать к нижнему краю канавы, отрезать кусок необходимой длины, аккуратно расправить складки по всей длине материала и закрепить нижнюю часть биомата анкерами. Следующий рулон такой же длины необходимо уложить с нахлестом 15 см на первый и закрепить таким же образом.Поверхность биоматов засыпать 4-сантиметровым слоем почвы, разровнять граблями и засеять семенами растений. Расход семян 40 г/м2.

Для крепления сетки на откосе используют анкерные металлические стержни длиной 15-20 см на расстоянии 0,7-1 м друг от друга.

Геосетка – изделие из полиэфирных или стеклянных нитей в виде сетки с квадратными ячейками. Доступен в рулонах. Для работы вам понадобится сама георешетка, линейка или рулетка, маркер, ножницы, анкерные стержни или металлические скобы, молоток, ручной каток, семена почвопокровных, грабли, грунт или щебень.

Для укрепления поверхности откоса канавы ее выравнивают и утрамбовывают ручным катком. Затем измеряется длина одного ряда георешетки на рулоне и разрезается на необходимые куски. Рулоны должны располагаться вплотную друг к другу на склонах. Сетку закрепляют на откосе анкерными металлическими стержнями длиной 15-20 см на расстоянии 0,7-1 м друг от друга. Помимо анкеров, для крепления сетки можно использовать металлические скобы П-образной формы из проволоки. Особенно хорошо они будут удерживать сетку на стенках кювета, подверженную сильному ветру. Закрепленную к стенам георешетку можно засыпать слоем почвы и посадить на нее почвопокровные растения (мяту, мшанку, камнеломку или барвинок). Вместо грунта сетку засыпают мелкой галькой или гравием.

Как армировать геосетку на стенках котлована

Георешетка представляет собой высокопрочную полипропиленовую и полиэтиленовую сетку. Прекрасно укрепляет стенки канав, благодаря сцеплению сотовых ячеек с растительным грунтом или гравием, которым эта сетка засыпается после установки на откосы.Ячейки георешетки могут быть растянуты в длину или ширину. Для работы по установке георешетки потребуются следующие материалы и инструменты: рулонная георешетка, анкерный крепеж (Г-образные анкеры длиной 50-80 см), ножницы, молоток, песок или мелкий гравий, щебень, насос для откачки воды .

Необходимо укрепить георешетку на откосах сухого рва. Если канава заполнена водой, вам нужно будет откачать воду или вычерпать жидкость вручную, если ее мало. Осушенный или сухой ров очищают от веток, крупных камней и растений, выравнивают поверхность стенок. Решетку следует расстелить по длине стенки канавы, аккуратно разматывая рулон и отрезая ножницами куски материала необходимой длины. Георешетка крепится к откосу с помощью арматуры толщиной 1,5 см и длиной 50-110 см, загнутой крюком. Крепежи следует располагать на расстоянии 30 см друг от друга в шахматном порядке.

Затем ячейки георешетки нужно заполнить материалом, который еще больше укрепит ее на откосах канавы.Если канава сухая, ячейки лучше засыпать песком или щебнем. Если ров наполнен водой, для ячеек лучше подойдет щебень. Чтобы украсить канаву, ее склоны можно высадить почвопокровными растениями.

Что такое габион и как его сделать своими руками

Самым надежным, но дорогим укреплением берегов канавы является габион. Это заводское изделие в виде параллелепипеда из металлической сетки двойного витка, которая при установке заполняется щебнем или крупными камнями.Металлическая проволока для сетки оцинкована и имеет ПВХ-покрытие, благодаря чему защищает материал от коррозии и механических воздействий. Габионные клетки устанавливаются по берегам канавы. Эти изделия очень долговечны и могут прослужить более 70 лет, но стоят они дорого. Поэтому многие владельцы изготавливают габионы своими руками.

Для изготовления габионов потребуются прутья арматуры диаметром 6 мм, электросварка и электроды, линейка или рулетка, маркер, болгарка, сетка-рабица и булыжники, а также лопаты и тачка для вывоза земли.Для начала необходимо прикинуть размер будущего габиона. Для небольших площадей подойдут конструкции с размерами 80х40х40 см. Для сварки ячеек потребуется установить внутренние стержни на определенном расстоянии друг от друга. Поэтому камни лучше приобретать заранее, чтобы увидеть их размеры. Далее приварите арматурные прутья, чтобы через них не вылетали камни.

Затем вам нужно будет расширить берега канавы лопатой, чтобы разместить вдоль них клетки.Габионы устанавливаются по откосам канавы в несколько рядов по высоте. Каждая ячейка заполнена булыжниками. Сверху габионы накрывают сеткой для большей надежности. Обычную сетку можно менять каждые несколько лет по мере ее коррозии. Но лучше приобрести оцинкованную рабицу с ПВХ покрытием, которая прослужит долго. Верхние края рабицы можно дополнительно укрепить булыжниками.

Благодаря шиферу, сеткам, решеткам и габионам можно различными способами сделать берега дренажной канавы достаточно устойчивыми и неподвижными.Какой метод выбрать, пусть решают хозяева, но в любом случае каждый метод эффективен и позволяет не раздвигать стенки канавы. Просто в некоторых случаях скаты будут фиксироваться в определенном положении на несколько лет (с шиферным креплением) и до 100 лет при использовании габионов в качестве усиления стен.

1pokanalizacii.ru

Как укрепить канаву на даче – укрепление стенок канавы

Как укрепить канаву на даче

С этой проблемой сталкиваются многие дачники при обустройстве территории.Наличие грунтовых вод, переувлажнение почвы приводит к созданию дренажной системы. Причем затопление сайта происходит по другим причинам. Проливные дожди или обильное таяние снега весной приводят к затоплению дома, подвала или других подсобных помещений.

Но перед тем, как укреплять канаву на даче, необходимо внимательно ознакомиться с ее устройством и выбрать наиболее подходящий вариант крепления к стене.

Канавное устройство

Эффективная дренажная система требует не менее двух независимых сетей.

  • Линейный предназначен для осушения непосредственно самого участка. Обычно его возводят при постоянном затоплении. От верхней топографической точки следует отделять ответвления закрытых канав, обеспечивая при этом уклон 5-10 мм на метр. Вся вода стекает в открытую дренажную систему.
  • Вторая независимая сеть должна защищать фундамент и подвалы дома. Здесь ориентиром является дальний угол здания. Дренажная канава по периметру также должна иметь небольшой перепад уровня 0.5 процентов. Для его покрытия используйте дерн или бетонную тротуарную плитку.
  • Любая траншея в этой системе должна быть не менее 50 см в глубину и ширину. Эта цифра может быть выше вблизи фундамента. Для устройства дрен используют такой простой способ, как фашины (это связки хвороста и веток) или деревянные ящики.
  • Для укрепления дна часто используют гравий, щебень или просто песок разных фракций. Но при этом стенки канавы периодически оседают и осыпаются. Есть несколько эффективных способов избежать этого.

Основные способы укрепления

Перед выбором надежного способа стоит тщательно измерить угол наклона, который имеют стенки канавы.

  • Если угол ската не превышает 8%, то его достаточно будет укрепить с помощью различных растений.
  • Биоматы или геосети применяют при крутизне от 8 до 15%.
  • Если угол превышает 15%, то здесь без георешеток и габионов не обойтись. Правда, при небольшой глубине можно просто использовать камни и вбивать их в склон.

Использование шифера и шин

Одним из самых простых способов укрепления стенки канавы может быть обычный шифер.

  1. Кроме листов понадобятся металлические трубы или фитинги, лопата и лом, а также болгарка и респиратор.
  2. С помощью болгарки листы разрезаются на одинаковые куски. Их помещают прямо в землю на глубину 25–30 см, прямо или с небольшим уклоном. При этом листы должны плотно прилегать друг к другу.
  3. Прутья арматуры вбиваются с обеих сторон в шахматном порядке. Лучше всего, если они будут предварительно обработаны антикоррозийным составом или краской.
  4. Западные строители придумали еще один недорогой способ армирования автомобильными покрышками. Старые покрышки можно складывать рядами и скреплять между собой. Колья, вбитые в середину, добавят дополнительную прочность. Пространство внутри можно заполнить грунтом, но лучше использовать песок или мелкий гравий. Это также полезно для пустот между шинами.
  5. Есть еще один способ. Шины можно укладывать в несколько рядов. При этом каждый вышележащий смещается на половину диаметра. Затем шины также заполняются. Шины очень дешевы в использовании, особенно если вы можете получить их бесплатно или почти даром.

Конечно, на слишком долгий срок службы рассчитывать не приходится, поэтому стоит присмотреться к более дорогим, но надежным материалам.

Установка геоматов и геосеток

Гео- и биоматы представляют собой не что иное, как полимеры с водонепроницаемой структурой.Полипропиленовые решетки накладываются друг на друга под воздействием высокой температуры. Эта конструкция больше похожа на мочалку, но сделано это для того, чтобы сквозь отверстия могли прорастать различные растения.

  • Первым делом необходимо подготовить сам откос. Его необходимо не только выровнять, но и очистить от всякого мусора.
  • Геоматы продаются в рулонах, поэтому верхний край выравнивается с верхом котлована и закрепляется там анкерными болтами.
  • Рулон раскатывается до дна, затем разрезается и закрепляется анкерами.
  • Следующий рулон должен перекрываться с допуском около 15 см.
  • Затем нужно все засыпать небольшим слоем земли и использовать семена для посева. Обычно достаточно 40 граммов на м².
  • Георешетка также доступна в рулонах. Имеет полиэфирную основу и квадратные ячейки. Для монтажа потребуется рулетка, маркер, ножницы, молоток, а также грабли и ручной валик.
  • Именно с помощью катка хорошо утрамбовываются и выравниваются поверхности откоса.
  • Каждый рулон необходимо разрезать на определенное количество кусков, после чего их необходимо плотно уложить на откос непосредственно друг к другу. Для крепления используются анкерные металлические стержни или скобы. Они особенно нужны в местах, где высока вероятность сильных ветров.
  • Георешетка также засыпается слоем грунта и высаживаются такие растения, как барвинок, мята или мшанка. Правда, можно просто использовать мелкий гравий или гальку.

Но для более прочного укрепления потребуется использование геосетки.

На основе полипропилена и полиэтилена. Уже одно это говорит о том, что это очень высокопрочный и долговечный продукт. Кроме того, георешетка не боится коррозии и может служить долгие годы.

  • Поскольку ячейки георешетки могут растягиваться как в длину, так и в ширину, они плотно сцепляются с землей или щебнем. Помимо рулонов вам понадобятся анкерные крепления, ножницы, молоток, а также мелкий щебень и песок. Может понадобиться насос.
  • Монтажные работы можно проводить только тогда, когда дренажная канава не заполнена водой и все откосы полностью высохли.Поэтому вам придется не только откачивать воду, но и готовить поверхность. Весь мусор, крупные камни и ветки необходимо убрать. При этом мелкую траву можно не трогать.
  • Георешетка расстилается по всей длине канавы. В этом случае ненужный кусок нужно сразу отрезать.
  • Правильная фиксация считается самым важным этапом. Ведь тогда срок службы будет не менее двадцати лет. Крепеж можно купить или сделать самому.Для этого используются крючки из обычной арматуры. Толщина должна быть 1,5 см, а длина 50–110 см. Такие крючки располагают на расстоянии 30 см друг от друга в шахматном порядке.
  • Осталось только хорошо закрепить все ячейки. Песок хорош для сухой канавы. Если он часто заполняется водой, то лучше использовать щебень или речную гальку. Еще лучше, если склоны засажены почвопокровными растениями. Со временем это приведет к еще большему сцеплению с георешеткой.

Самым дорогим, но и самым удачным решением может стать укрепление откосов канавы габионом.

Преимущества габиона

Данное фабричное изделие представляет собой изделие, выполненное в виде параллелепипеда из металлической сетки двойного витка и заполненное крупным камнем или щебнем.

  • Для изготовления габиона на заводе используется специальная оцинкованная проволока, которая также имеет ПВХ-покрытие. Именно она надежно защищает эту конструкцию от коррозии, агрессивной химической среды и механических повреждений.Не страшны даже большие нагрузки. Средний срок эксплуатации может быть более 70 лет. Но это влияет на стоимость.
  • Поэтому сделать габион можно самостоятельно. Для этого вам понадобятся прутья арматуры диаметром 6 мм, а также электросварка. Кроме того, нужно запастись рулеткой, маркером, болгаркой, сеткой, лопатой и тачкой. Также необходимы булыжники.
  • Конструкция с размерами 80×40×80 см подойдет для небольшой площади… Прутья арматуры свариваются между собой, образуя прямоугольную конструкцию. Ширина ячеек будет зависеть от диаметра выбранных камней.
  • Используйте лопату, чтобы подготовить и расширить склоны канавы. Только после этого ее можно размещать вдоль всего берега клетки.
  • Каждая ячейка заполняется крупным булыжником и при необходимости устанавливается сразу несколько рядов.
  • Сетка крепится сверху для лучшей фиксации. Чтобы не было необходимости часто ее менять, лучше выбирать сетку, которая также будет иметь ПВХ-покрытие.Сверху ее легко укрепить булыжниками. Кроме того, он придает всей конструкции хороший декоративный вид.

Габионы служат дольше всех и хорошо вписываются в экосистему. Производители гарантируют не менее ста лет службы.

Устройство дренажной системы

Прежде чем приступить к укреплению стенок канавы, необходимо правильно обустроить саму дренажную систему.

Помимо создания нужного уклона, необходимо правильно сделать дно траншеи.Для этого используется песок и мелкий гравий. С их помощью делается необходимая подушка для дренажной трубы.

Его защита осуществляется объемным щебеночным фильтром, а также геотекстилем, предохраняющим от попадания лишнего мусора и грунта.

Чаще всего для дренажа используют керамические или перфорированные асбестоцементные трубы. Но в последнее время стали использовать и пластиковые желоба.

Внимание! Не забудьте про дренажный колодец, куда будет стекать лишняя вода.Ведь быстрее всего начинает разрушаться ров, в котором всегда есть вода.

Современные материалы позволят хорошо укрепить все стенки канавы, и тогда угроза затопления сведется практически к нулю.

Последняя редакция: 22.05.2015

http://kanalizaciyavdome.ru

legkoe-delo.ru

Лучшие способы укрепления склонов на даче

Дачные участки могут быть самой замысловатой формы, причем не только по своим границам, но и по рельефу.Часто это не просто ровные участки, где можно строить домики и сажать растения, но и не особо удобные, с пригорками, склонами и даже серьезными обрывами.

Если говорить о стандартных шести сотках в границах кооператива, то таких проблем практически не возникает, но если дача находится за городом, то ее чаще всего строят возле леса или реки. Но здесь местность может очень сильно измениться. Именно поэтому ДачаДекор.ру сегодня говорит об откосах и откосах, которые необходимо укреплять.

Зачем армировать откосы и откосы

Многие годами обходят эту задачу, и ничего.. . так скажут те, кто привык жить в классическом дачном режиме – приезжать сюда летом картошку сажать, а осенью уйти с урожаем, и до весны. Что ж, мы немного другие, и наша дача должна быть не только урожайной, но и очень привлекательной. Это также удобно, безопасно и чрезвычайно практично. Это значит, что все, что мы строим, создаем и даже сажаем, должно служить долгие годы.И иногда для этого нужны дополнительные заботы.

Укрепление откосов, откосов и берегов – одна из таких забот, особенно дачников, владеющих участками со сложным рельефом. Здесь возможны сход грунта, мусор с верхней точки и прямо во двор или сад, размыв берегов и вымывание того же газона, таяние снега с кучи грязи во время весенней распутицы, слом растений. Это лишь пара причин, которые уже обращают внимание на сложность проблемы.Но бывает и так, что с крутого холма на даче падает не только снежная шапка, принесшая с собой немного грязи и корней, но и многотонные, крайне опасные оползни, которые хотелось бы предотвратить.

Понятно, что такие прецеденты имеют место в горной местности, или на территориях лесов и даже бывших строительных площадок, где есть холмы, овраги, ямы и прочие нестандартности, уводящие в сторону от простого и ровного рельефа . Но на наших дачах есть и такие места, к которым следует относиться с осторожностью.Поэтому давайте изучим методы, которые помогут вам качественно укрепить откосы своими руками.

Как укрепить небольшой склон растениями

Если площадь уклона не превышает 8-10%, целесообразнее всего укрепить его растениями с мощной корневой системой. Благодаря посадке таковых – злаков, разнотравья, кустарников и небольших деревьев внутри грунта создается живое укрепление грунта, препятствующее оползням и самовольным искажениям рельефа.

В связи с этим не стоит убирать растения на склонах, если они есть на даче. Первое время после выкорчевывания могут наблюдаться изменения, так как вы нарушаете сцепление почвы. Но проблемы могут возникнуть в будущем, когда нехватка растений даст возможность проблемным участкам быстро разрушаться.

Укрепление биоматом

Растения также могут скреплять откосы до 45%, но здесь риски значительно выше. Они существуют за счет того, что растения долго формируют корневую систему, которую необходимо укреплять в почве.Здесь также работают атмосферные факторы – наличие осадков, ветра, влажности, связанной с водоемами, расположенными поблизости или на самом склоне, а также уровень грунтовых вод и даже толчки.

Биоматы укладывают на поверхность очищаемого откоса и равномерно закрепляют. Далее по всей площади материала высевают семена различных растений, которые в ближайшее время должны создать единый слой с биоматами. Это могут быть не только специальные цветы и травы, но и растения для ландшафтного дизайна дачной территории, которые вы сами выбрали.

Фиксация геотекстилем

Геотекстиль – плотный материал на основе полиэфирных или полипропиленовых волокон. Он искусственный, но отлично подходит для самых разных работ, так как достаточно прочен и обладает водопроницаемостью.

Благодаря геотекстилю можно укрепить откосы на 173% или 60°. Геотекстиль укладывается вдоль склона и последовательно армируется специальными анкерами. После окончательной укладки и закрепления всегда можно посадить поверх материала растения, либо отделать откос камнем, щебнем, плиткой.

Армирование геоматами

Еще одним способом сделать качественный и надежный откос является использование геоматов. Этот материал, состоящий сразу из нескольких слоев полипропиленовых решеток, чем-то даже напоминает мочалку.

Но положительная сторона в том, что, помимо высокой прочности, геоматы также проницаемы для воздуха, воды и корней растений. То есть укладка геоматов на откос позволит не только качественно его укрепить, но и, как и в предыдущих случаях, посадить все поверх материала.необходимые растения, которые вскоре создадут однородный и достаточно плотный слой.

Дополнительным преимуществом материала является возможность его использования на склонах до 70°.

Применение георешетки

Георешетка позволяет работать с точно таким же углом. Это полиэфирный или стеклянный материал, с которым довольно легко работать.

Геосетка поможет быстро уплотнить верхний слой грунта, наиболее подверженный оползням и различного рода разрушениям, а также украсить его после основных работ.

Геосетка укладывается следующим образом – изначально на более-менее подготовленную поверхность укладывается сам материал. Далее в ячейки георешетки засыпается грунт, песок или даже щебень. Но правильнее всего заложить в ячейки плодородный грунт, куда можно будет сразу высаживать растения. Это позволит за несколько месяцев получить высшую степень прочности армирования откоса.

Применение георешетки

Эксперты говорят, что георешетка более надежна в использовании, чем георешетка.Этот материал представляет собой сотовый каркас, который тянется по поверхности. После укладки на откос геосетку можно закрепить различными способами, но наиболее популярным является фиксация на шпаклевке. Что интересно, использовать можно практически все – грунт, песок, гальку, щебень.

Возможно и дальнейшее озеленение, но, как вы понимаете, это возможно с применением практически любого материала для укрепления откосов и откосов.

Габионы на дачном участке (видео)

Укрепляем откосы габионами

На эту тему мы уже говорили, а также подробно изучали габионы в других статьях.Мы не устаем поражаться возможностям простых металлических конструкций, наполненных внутри различными материалами. Собираются они достаточно просто, и их можно сделать самостоятельно даже на дачном участке.

Независимо от уклона габионные конструкции становятся надежной арматурой. Только начальное состояние играет роль проблемной зоны, а также ее высота. Чем он больше, тем сложнее задача, но если речь идет не о горах, а простом дачном рельефе, то любая проблема сводится на нет габионными конструкциями.

Габионы можно установить вертикально или уложить под нужным углом. Но стоит помнить, что они имеют достаточный вес не только для того, чтобы сдерживать осыпающиеся отвесы, но и самостоятельно скользить по поверхности под углом. Поэтому стоит надежно укрепить каждую конструкцию, создав упор под самую нижнюю в виде фундамента.

Откосы и подпорные стены

Не будем долго останавливаться на этом разделе, так как по теме уже написана интересная тематическая статья.Отметим лишь тот факт, что подпорные стенки – отличный выбор для дачника, решившего совместить «ремонт» грунта с украшением участка. Также стоит добавить, что применять их следует только для склонов небольшой высоты, с низким давлением на почву.

Другие варианты укрепления откосов, откосов и берегов

Зачастую выбор материалов для работы и вариант решения задачи нам диктует сама ситуация. Причинами могут быть деньги, время, доступные материалы, состояние участка, его высота, удаленность от построек, водоемов или необходимость совмещения сложной работы и декора.Поэтому необходимо иметь под рукой множество вариантов, оценив особенности которых можно будет установить наиболее подходящий:

  • При наличии в стране района сложного рельефа его границы могут быть строго определены деревья. Их корневая система за несколько лет «свяжет» прочный фундамент, благодаря чему откос надолго останется в нужном нам состоянии. Но помните, что фиксация биоматами при посадке деревьев обеспечит хорошую подстраховку;
  • Укрепление необходимых откосов может происходить и с помощью бревен, которые вкапываются на необходимую глубину.Каждый отдельный случай требует точных расчетов, а потому мы не готовы сейчас заявлять значения глубины установки и диаметра бревна… это просто один из хороших способов;
  • Наклонный откос также удобно делать в виде ступеней, последовательно устанавливая одинаковые габионы или подпорные стенки, например, по склону через каждые несколько метров. Так вы обезопасите территорию и установите на даче оригинальную фигурную конструкцию;
  • Возможно также частичное крепление геоматериалами, которые подбираются в зависимости от угла ската.Под них выкапываются небольшие траншеи, на дно которых укладывается геоматериал. Далее траншея засыпается, а край материала отрывается от земли и уходит вверх, как бы охватывая весь уложенный в траншею грунт. На расстоянии нескольких метров от траншеи, то есть над ней, закалывается край. В течение года получается плотный слой, который надежен за счет армирования все той же сеткой и корнями растений.

Способов гораздо больше, но сегодня мы описали самые популярные и используемые.Поэтому берите их на вооружение.

Такая работа по оказанию помощи считается сложной и поэтому требует серьезного подхода. Рекомендуем заранее составить план работ и вести точные расчеты, обязательно выбирать только качественные и подходящие материалы для процесса укрепления грунта.

Дренажная канава

– один из самых надежных и проверенных способов дренажа почвы. Относится к открытой почвенной системе. Излишки воды транспортируются в специальные колодцы или природные резервуары.

Дренажная канава удобна для дачных, садовых и огородных участков индивидуальных хозяйств, когда собственники не видят необходимости прокладки закрытых трубных канализаций и водоотводов. Эффективно снижает уровень грунтовых вод в глинистых и переувлажненных грунтах. Применяется на низинных и равнинных участках, а также на пологих склонах с углом наклона не более 7%.

Решая, как сделать дренажную канаву, следует учитывать, что это самый простой доступный вариант водорегулирующего сооружения.Она легко оборудуется своими руками, не требует высокой квалификации, дорогих материалов, привлечения спецтехники и оборудования

Дренажные канавы имеют недостатки. К ним относятся: малый срок службы, необходимость регулярного ремонта из-за эрозии боковых откосов и засорения траншеи. Возникают трудности с архитектурно-декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод имеет меньший КПД по сравнению с другими стоками.

Ширина и глубина дренажных канав строительными нормами и правилами не регламентируются. При устройстве дренажной конструкции своими руками ее размеры определяются опытным путем, исходя из условий обводненности участка. Обычный вариант – глубина от 60 до 80 см, ширина около 50 – 70 см. Чтобы свести к минимуму осыпание стенок траншеи, их скашивают под углом 25 – 30 0 С. Грунт в канаве трамбуют, дно засыпают 30 мм слоем песка, мелкого гравия или опилок.

Количество дрен на объекте зависит от степени его затопления в дождливую погоду, при таянии снега и глубины залегания грунтовых вод. Если почва суглинистая, по всему участку прокладывают дренажные траншеи. Когда местность наклонная, копают поперек склона. Вода через них поступает в боковые стоки и оттуда в водосборник. Для заболоченных участков наибольший дренажный эффект достигается, если устройство дренажных канав производится с обеих сторон или по всему периметру участка

При среднем уровне проявления воды канавы можно устраивать с одной стороны сада или огорода.

Дренажная канава на равнинных участках должна строиться с уклоном 5%. Максимальные размеры уклона дренажных систем строительными нормами не регламентируются. Тем не менее, Свод правил (2012 г.) для открытых канав, оборудованных полимерными лотками, допускает угол наклона до 7 ppm. Это правило распространяется и на канализацию сточных вод, расположенных на придорожных участках. Участки с уклоном, близким к критическим показателям, могут быть предусмотрены, если они связаны с особенностями рельефа.Минимальные размеры уклона составляют 2% для глинистых и 3% для песчаных грунтов. Однако они быстро засоряются и образуются застойные явления. Расход воды снижается до критического уровня. Эффективность дренажа становится минимальной.

Усиление желобов


Выбор способов усиления боковых стенок и дна дренажных канав производится с учетом результатов инженерно-геологических и грунтовых исследований.

Наиболее распространенные:


При укреплении стен траншеи своими руками необходимо соблюдать условие обязательного контакта воды с грунтом.Он частично впитывается в него. По этой причине не рекомендуется обустраивать дно и стены сплошными бетонными изделиями. В противном случае слив быстро заилит. Очистка — трудоемкий процесс, так как длина траншей большая.

Строительство дренажных систем вдоль дорог и ограждений

Водоотвод участков вдоль дорог (канав) является обязательным элементом защиты дорожной одежды. Дорожное полотно не пропускает влагу.Жидкость постепенно разрушает дорожное покрытие. При минусовой температуре лед в порах разрывает асфальт.

Дорожный водоотвод должен быть сооружен с уклоном более 0,02 (2 см на 1 метр длины). В непредвиденных случаях и только на отдельных участках допускается уклон 3%. Если сооружение дренажного сооружения с требуемыми характеристиками по объективным причинам невозможно, то предусматриваются ответные гидротехнические сооружения: успокоительные колодцы (уступы), каналы с уклоном выше критического (быстрое течение), перепады (ступени водопада).Здесь применяется наклон выше 7 ppm. Минимальная скорость течения должна быть не менее 0,25 метра в секунду. В болотистой и глинистой местности по обеим сторонам дороги оборудуют канавы.

Следует помнить, что для дорог по насыпям без ограждений водосточный желоб не должен иметь прямоугольную форму и глубину более 12 см. В противном случае действует Инструкция «Обеспечение безопасности движения на автомобильных дорогах». В случае аварийного съезда с дороги возрастает риск опрокидывания автомобиля.

Водоотводная канава вдоль забора имеет свои особенности. При его обустройстве своими руками обеспечивается защита опоры забора от подмывания.

Вдоль забора строится дренажная канава глубиной 20-30 см. Для насыпного грунта этот показатель превышает 50 см. Некоторые сложности возникают при повороте траншеи под прямым углом. При этом один из них следует выдвинуть на несколько сантиметров за пределы стыка.

Расстояние от основания ограждения до верхнего края водостока должно быть от 50 до 60 см.Канавы часто оснащают водосточными трубами или лотками. Используются железобетонные изделия с большими отверстиями. Сплошное бетонирование применяют только на коротких участках. Обычно это проход под дренаж коммуникаций, подземных сооружений. В остальном устройство канав не отличается от аналогичных систем в садах и огородах. Стены укреплены сетками и дикими растениями. Нижняя часть покрыта галькой, опилками, отсевом из песка. Уклон водоотвода у ограждений 5%.Допускается сооружение перепадов и токов с углом наклона 7% и выше.

украшение дренажных систем

Открытые дренажные конструкции непривлекательны с точки зрения дизайна. Они плохо вписываются в окружающий ландшафт. Без искусственного декора сложно обойтись. Самый простой способ – красиво засыпать дно канавы камнями. Им можно придать разную цветовую гамму. Эффектно смотрится мраморная крошка или специальный декоративный гравий.

Можно оформить траншею многолетними растениями, в том числе цветочными. Часто водостоки по периметру оснащают декоративными решетками с вьющимися травками. Они не только закроют ров, но и укрепят его боковые стенки. Так как дренажная система предназначена для отвода «чистых», а не Сточных вод, то она иногда обустраивается в виде искусственной реки (арычной системы). Различия, здесь применимы небольшие плотины с мини-водопадами или бассейнами. Они могут стать важными элементами декоративного оформления ландшафта.Рядом с ними изящно смотрится малая архитектура, особенно скульптурные фигуры людей и животных.

Для обеспечения надлежащего дренажа помещения необходимо использовать дренажную систему. Для ее правильной организации Вам необходимо знать, как выглядит дренажная канава, а также как ее сделать своими руками.

Конструктивные особенности

Водоотводная канава или дрена – часть дренажной системы, отвечающая за направление талых, грунтовых и осадочных вод. Дренажные желоба бывают нескольких видов:

  1. Периметр;
  2. Базовый;
  3. Доп.

Траншеи по периметру используются для организации дренажной системы вокруг здания. Их вкапывают по всему периметру дома, благодаря чему жидкость отводится от фундамента. Эта система удобнее по конструкции, чем создание основных и дополнительных канав, но подходит только для небольших заболоченных участков. Иногда их устраивают вдоль дороги, если ваш участок расположен на возвышенности или с целью организации экономного полива.

Основные канавы играют роль водоотвода в большой водоотводной системе, и их устройство довольно сложно.Традиционная дренажная система выглядит как настоящее русло реки. К основной центральной траншеи вырыты дополнительные траншеи, которые помогают обеспечить отвод воды с большой площади. Кроме того, в такой конструкции более эффективна дренажная система.

Также канавы делятся по типу конструкции. В зависимости от их типа они бывают закрытыми и открытыми.

Похожие видео:

Когда использовать дренажную канаву:

  1. Если на участке нет уклона или он очень мал, для нормального оттока воды недостаточно;
  2. Для перехвата сточных вод у фундамента дома, сада или огорода;
  3. Для эффективного дренажа приусадебных участков на торфяной почве.

Как сделать траншею

Перед тем, как сделать дренажную канаву на даче или во дворе частного дома, необходимо перенести ее устройство на бумагу. Чертеж поможет рассчитать необходимый уклон, размер трубы, определить тип канавы и ее параметры. Рекомендуем вам обратиться за инструкцией в геологическую организацию вашего населенного пункта. Помимо основных параметров траншей, вам необходимо рассчитать глубину промерзания грунта и норму среднегодовых осадков.

Как сделать дренажную канаву на дачном участке своими руками: инструкция:


Такое устройство водоотводной канавы универсально, технологию можно использовать как на даче, так и в частном доме или коттедже.

Для отвода лишней воды с дачного или приусадебного участка необходимо создать дренажную систему. С его помощью можно защитить территорию от заболачивания и постройки от разрушения.Одним из компонентов такой системы являются рвы. Они могут иметь разные размеры (глубину, ширину и длину), но в любом случае их стенки необходимо укреплять. В противном случае вода превратит канавы в настоящие овраги, что сократит полезную площадь участка. А как укрепить ров на даче? Об этом пойдет речь в статье.

Методы усиления

Водосточные системы существуют давно и люди научились укреплять их стены.Есть несколько способов сделать это. Их условно можно разделить на два типа:

  • с использованием подручных материалов и растений;
  • с использованием конструкций и устройств, изготовленных в заводских условиях.

Стены канавы армируют шифером с помощью подручных средств, автомобильных покрышек, камней, а также путем посадки растений. Этот способ подходит для канав небольших размеров или при малом угле уклона.

Различные биоматы, габионы, геосети и георешетки применяются при углах уклона более 8‒15 градусов.Также такие приспособления используются при обустройстве больших по ширине канав.

У каждого метода усиления есть свои плюсы и минусы. Это будет обсуждаться позже.

Подручные средства

Одним из самых простых и доступных способов укрепления стен дренажной канавы является использование шифера. В этом случае также можно использовать материал, бывший в употреблении. Главное, чтобы он не содержал больших дыр и трещин.

Технология использования сланца достаточно проста.Листы (целые или нарезанные, в зависимости от размеров канавы) укладываются на откосы канавы плотно друг к другу. Делать это можно как строго вертикально, так и под небольшим наклоном. Затем с обеих сторон листов, в шахматном порядке, вбиваются отрезки арматуры или тонкие трубы.

Этот метод имеет как преимущества, так и недостатки. К первым относятся следующие:

  • низкие финансовые затраты, а если используются бывшие в употреблении материалы, то можно обойтись и вовсе без вложений;
  • простота установки.Всю работу может выполнить один человек.

Недостатками этой конструкции является ее хрупкость. Также может пострадать внешний вид самого сайта.

Более эстетично выглядит укрепление откосов старыми автомобильными покрышками. Кроме того, этот способ позволяет сделать конструкцию, которая прослужит намного дольше шиферного варианта (до нескольких десятков лет).

Здесь можно использовать два метода, в зависимости от доступного места. Один включает штабелирование шин на краю канавы.Внутрь насыпается грунт, но лучше песок или гравий. Для большей надежности можно вбить металлические трубы.

Если позволяет место, то шины лучше укладывать со смещением. В каждый верхний ряд помещается до половины нижнего. В результате получается своеобразная лестница. Внутрь насыпается грунт и можно высаживать растения. Это создает красивый наклон.

Если ров небольшой и угол наклона меньше 8 градусов, то его стенки можно укрепить растениями.По краям высаживают небольшие кустарники или многолетние травы. Их корни надежно укрепят стены и не дадут воде размыть их и превратить канаву в большой овраг.

Специальные устройства

Для более надежного и прочного укрепления стен дренажной канавы можно использовать специальные конструкции и приспособления. К ним относятся:

  • гео- и биоматы;
  • георешетки;
  • георешетки;
  • габионов.

Геоматы и биоматы изготавливаются в виде полимерной губки.С помощью высокой температуры спаиваются несколько полимерных сеток. Такая структура непроницаема для воды, но в то же время позволяет прорастать растениям.

Для кладки таких конструкций необходимо выполнить следующие работы:

  1. Готовится склон. С его поверхности удаляется весь мусор и выравнивается. Затем желательно загерметизировать поверхность. Это особенно важно, если местность песчаная.
  2. Материал поставляется в рулонах, поэтому монтаж начинается сверху.На верхнюю часть склона укладывается геомат (или биомат), край закрепляется;
  3. Затем рулон скатывают на дно канавы и отрезают излишки.
  4. Следующий ряд укладывается таким же образом и внахлест на уже уложенный. Допуск может быть до 15 см.
  5. Теперь всю поверхность засыпают небольшим слоем грунта и добавляют семена многолетних трав (при необходимости или желании).

Еще одним видом материала для укрепления откосов котлованов является георешетка. Это полимерная сетка на полиэфирной основе. Георешетка нарезается на необходимые куски и укладывается на подготовленный откос (поверхность должна быть очищена, ровна и утрамбована ручным катком). Сетки укладывают вплотную друг к другу и закрепляют анкерными скобами.

Сверху сетку можно засыпать слоем грунта и посадить растения. Для этих целей хорошо подходят такие травы, как мята, барвинок и мшанка. Эти травы надежно удержат покрытие своими корнями.

Георешетки и габионы

Более мощными конструкциями для укрепления не только откосов, но и дна котлована являются георешетки. Изготавливаются из полипропилена и полиэтилена. Такие изделия не боятся коррозии, они достаточно прочны и могут служить многие десятилетия.

Перед их установкой дренажная канава должна быть сухой. Также нужно подготовить анкерные крепления, молоток, мелкий щебень.

После осушения канавы весь мусор (крупные ветки, камни и т. ) и с поверхности удаляется крупная растительность. В этом случае мелкую траву можно оставить на месте. Затем расстилается геосетка. Это необходимо сделать по всей площади канала; лишние кусочки желательно сразу обрезать.

Для длительного срока службы георешетки ее необходимо правильно и надежно закрепить. Делается это с помощью анкерных скоб или крючков. Их можно приобрести с решеткой или сделать своими руками из арматурных прутьев диаметром 15 мм и длиной от 50 до 110 см.Крепежи располагают в шахматном порядке на расстоянии не менее 30 см друг от друга.

Следующим шагом будет засыпка георешетки. На дно канавы можно положить песок (если она будет редко наполняться водой) или щебень (если в канаве постоянно текут стоки). На склонах лучше использовать почву, засеянную травой. Это позволит более надежно удерживать решетку на месте.

Более дорогой, но в то же время более надежный способ укрепления откосов дренажной канавы – установка габионов.Кроме того, такие конструкции будут выглядеть более эстетично и респектабельно.

Габион

– заводское изделие, выполненное в виде параллелепипеда (коробки). Материал – металлическая проволока двойной скрутки. В такие «ящики» кладут крупные камни или гальку.

При производстве габионов используется не простая проволока. Имеет полимерное покрытие. Эта защита продлевает срок службы изделия до 70 лет. При этом продукт не боится агрессивного воздействия.окружающей среды и выдерживает большие перегрузки.

Перед установкой габиона необходимо подготовить откос. Так как изделие имеет значительные габариты, излишки грунта удаляются. Габион ставится на свое место и засыпается крупными камнями или щебнем. Для большей надежности сверху можно закрепить сетку-рабицу, ее желательно подобрать еще и с полимерным покрытием. Камни или галька могут быть размещены для улучшения декоративного вида сетки сверху.

Если есть навыки сварки и необходимое оборудование, то можно попробовать сделать габион своими руками. Для этого подойдут куски арматуры. Их сваривают между собой, образуя решетку. Все детали могут быть покрыты антикоррозийным составом для увеличения срока службы.

При укреплении откосов водоотводных канав не забудьте про фундамент. Здесь можно использовать песок или гравий, в зависимости от частоты заполнения водой. Если ров небольшой и на видном месте, то красиво будет смотреться дно, выложенное натуральными камнями. Особенно красивый эффект получится в сочетании с габионами.

Видео

Еще один интересный способ усиления:

Методы подкрепления, процедура, использование при укреплении и ремонте фундамента

Фундамент – это чувствительная строительная техника для укрепления существующего фундамента или размещения нового фундамента под старым фундаментом на большую глубину.

 Установка фундамента — это сложный ремонтный проект, поэтому мы должны выбрать для него правильный метод. Для правильного метода мы должны понимать и оценивать слои грунта, текущую ситуацию и проблемы, касающиеся всего фундамента, необходимой глубины и размера нового фундамента.

 Другими словами, подкрепление – это метод ремонта фундамента, который может быть выполнен для переноса существующего ролика этикетки подшипника на новый уровень меньшей глубины, недели уязвимый   Фундамент также может быть заменен методом подкрепления.

Цель поддержки

  Подкрепление выполнено для следующих целей:

  • Для перевода старого мелкозаглубленного фундамента на большую глубину, когда примыкающее здание построено с заглубленным фундаментом.
  •   Выполняется фундамент для строительства подвала в существующем здании.
  •   Подкрепление делается для углубления существующего фундамента (опирающегося на бедные слои) и его опирания на более глубокие слои грунта с большей несущей способностью.
  •  Для укрепления осевшего фундамента, который может быть вызван трещинами в стене.

 Подготовка перед подкреплением:

  • Необходимо уведомить соседа или нет о предлагаемых работах с подробностями типовых действий об использовании подкрепления извините за вязку. Автобусная остановка
  • и ее здание или зоны ограниченного доступа должны иметь в виду и провести опрос. в это время и последствия трещин регистрируются и уведомляются соседнему владельцу (владельцам).
  •  прежде чем начинать какие-либо действия по причине урегулирования и определять его решения, это делается в случае, когда основанием для обоснования является расчет.
  • у нас есть Meri on, чтобы уменьшить нагрузку на конструкцию за счет снятия нагрузки с перекрытий, уменьшения нежелательных стационарных нагрузок и экономии, требуя подпорок и / или подпорок только после этого должны начинаться работы по укреплению.
  • Если есть какая-либо часть территории, которая является уязвимой в связи с предполагаемыми работами по укреплению, должна быть поддержана и защищена путем идентификации, отслеживания и маркировки или обнажения.

Необходимость подкрепления

  1. Неравномерная осадка  вызвана несимметричной нагрузкой здания, неравной несущей способностью всего грунта под фундаментом, действием корней деревьев или первичными или вторичными осадками, консолидацией связного грунта.
  2.   Увеличение нагрузки:  процесс загрузки строителя изменился из-за добавления дополнительных этажей или изменения наложенной нагрузки из-за изменения загрузки службы.
  3. Опускание прилегающего грунта: Рядом с фундаментом вы прекращаете работу, тогда необходимо опустить фундамент здания.

Методы поддержки

Фундамент можно нести, но следующими способами:

  1. PIT-метод
  2. Sace Methods
  3. Игла и куча подкрепления
  4. ‘Pynford’ STOOL Метод леготников
  5. или угол СваиПодпорные колонны
Котлован

В этом методе вся длина подкрепляемого фундамента делится на участки по 1.Длина от 2 до 1,5 м. Занимается одна секция.

Связанный пост: Калифорнийский коэффициент несущей способности (испытание CBR) грунта земляного полотна – процедура, устройство и использование для проектирования дорожного покрытия

Прежде всего, в стене делается отверстие для всех разделяемых секций выше уровня плинтуса, и в отверстие вставляется игла. Игла может быть изготовлена ​​из прочного, деревянного или стального профиля.

Несущие пластины размещаются над иглой для поддержки кладки над ней.Опорное устройство иглы выполнено шпалерными опорами (деревянными брусками) по обеим сторонам стены и винтовыми домкратами.

Подробную информацию о винтовых домкратах в креплении смотрите в этом видео:

После этого выкапывается котлован до необходимого уровня нового фундамента. Затем в котлован закладывается новый фундамент. Когда работа над одним разделом закончена, начинается работа над следующим разделом, т. е. в первом раунде закрепляются чередующиеся разделы, а затем берутся за оставшиеся разделы.Рис2. выше показан раздел.

Некоторые важные меры предосторожности должны быть предприняты во время работы, например, в цокольной стене предусмотрены сгребающие упоры, полы также поддерживаются.

В этом процессе консольные игольчатые балки могут использоваться, когда имеется прочная внутренняя колонна или если требуется увеличение фундамента только с одной стороны, как показано на рис. 3.

Рис. 3. Приямковый способ закрепления с помощью консольной иглы

При методе ям необходимо учитывать следующие моменты:

  1. Альтернативные разделы рассматриваются в первом туре.Затем берутся за оставшиеся промежуточные секции. За один раз следует принимать только одну секцию.
  • Работу лучше начинать с середины при протяженной в обе стороны лаве.
  • Если новый фундамент глубже, может быть выполнена опалубка фундаментной траншеи.
  • Когда фундамент наберет полную прочность, следует медленно демонтировать только все приспособления, такие как игольчатые балки и т.д.
  • Игольные отверстия и т.д.должны быть закрыты в кладке с использованием цементного раствора.
Свайный метод

В свайный метод подпорки, как следует из названия, сваи устанавливаются с помощью надлежащей техники забивки вдоль обеих сторон стены , подлежащей усилению. Обычно используется метод забивки свай: скважинные сваи на нерасширенных сваях.

После этого через стену протыкают бетонные или стальные иглы и соединяют их со Сваей.Эти иглы функционируют как балки, а также действуют как колпачки для ворса.

Свайный метод подходит для глинистых грунтов , заболоченных участков , а также слабонесущих слоев .

Помимо вышеперечисленного, ниже приведены Типы и методы крепления , используемые для различных конструкций:

  Крепление к стенам:

 Для выполнения фундаментных работ в стенах стена должна быть разделена на 90 679 опор для пролетов 90 680, и каждый пролет обрабатывается индивидуально, что предотвращает разрушение, повреждение или осадку стен.

Ниже приведены факторы, влияющие на длину опор и пролетов:

  1.  Общая длина стены.
  2. Постоянные и временные нагрузки на стены.
  3.  Несущая способность и типы грунтов под существующим фундаментом.
  4.  Прочность и устойчивость стен и фундамента стены, которая будет подпираться.
  5. Расчетная дифференциальная осадка и способность к вращению существующего фундамента стены.

Для ленточных фундаментов из массивного бетона подпорных стен традиционной конструкции подходит пролет от 1 до 1,5 м, и для стен средней нагрузки, поддерживаемых ленточным железобетонным фундаментом , длина пролета от 1,5 до 3 м .

Рис.4 б. Подкрепляющий отсек – Типовая отметка

( Примечание: Во всех случаях сумма безопорной длины стены не должна превышать 25% от общей длины стены)

Типовая схема расписания Underpinning показана на рисунке 4.выше:

Фундамент сваи

Фундамент сваи-домкрата выполняется там, где традиционная анкеровка неэкономична из-за глубины соответствующей несущей способности подпочвенного слоя. Основным преимуществом набивной сваи является то, что она не подвержена вибрациям и является гибкой , поскольку глубину сваи можно отрегулировать в зависимости от подходящих условий грунта. В этой системе существующий фундамент перекрыт оголовками труб, которые залиты на оголовки свай после того, как гидравлические домкраты были удалены, что делает фундамент в хорошем состоянии.

Рис.5. Типичное сечение домкратной сваи подкрепляющей

На приведенном ниже рисунке показаны типичные детали фундамента сваи Jack.

Подкладка из игл и свай

В тех случаях, когда традиционная или набивная техника фундамента не подходит для существующего состояния фундамента, для достижения наилучших результатов можно использовать метод фундамента иглы и сваи. Как показано на рисунке ниже, большая работа в этом методе над существующим фундаментом должна быть в хорошем состоянии .Используемые сваи, как правило, представляют собой буронабивные сваи малого диаметра.

Рис. 6. Игольчатые и свайные опорные секции
Табурет «Пинфорд», метод опоры

Фундамент Pynford используется, когда грунт существующего фундамента имеет плохую несущую способность Этот метод фундамента подходит, и этот метод обеспечивает непрерывное движение иглы к стенам.

Ниже приведены подробные сведения об этом методе крепления:

Стадия 1. Отверстия в стене для стальных или сборных железобетонных опор.

Этап II. Табуреты, вставленные и прикрепленные к потолку кирпичной кладки над проемом.

Этап II. Кирпичная кладка между сколоченными инструментами удалена, чтобы оставить стену опирающейся на сосновые опоры.

Этап IV. Усиление, изготовленное и помещенное вокруг закрепленных табуретов.

Этап V. Возведена опалубка и залита балка.

Этап VI. Опалубка снята, балка должна затвердеть перед тем, как прикрепить ее к нижней стороне стены.

Рис. 7.а. Метод Пинфорда на этапах 1–3
Корневая свая или угловая свая

В методе крепления корневых свай применяется современное оборудование для бурения бетона для обеспечения экономичного изготовления бетона за счет экономии времени. По вышеуказанной причине это простая альтернатива традиционным методам закрепления.Нет необходимости в большом объеме раскопок, покажите, что это сообщение не является сравнительно разрушительной объемной работой. Футерованные железобетонные сваи, установленные попарно под противоположными углами , обеспечивают устойчивость стены в местах расположения прочного строительного начала не более 1 на 2 м. В этом процессе информация о существующем полу и стене предварительно просверливается с помощью ударного шнека с воздушной продувкой. Рис ниже деталей.

Рис.8. Корневая свая или угловая свая для подкрепления

Через эту скважину стальная крепь продвигается к низкосортному/глинистому грунту до соприкосновения с твердыми пластами.Во многих условиях очень трудно применить угловые сваи к обеим сторонам стены. Что касается состояния недр, то оно иногда ухудшается при проведении восстановительных работ только с одной стороны. Для большей устойчивости сваи укладывают относительно с близкого расстояния.

Опорные колонны

При креплении колонны в первую очередь снимаются нагрузки затем ее можно крепить так же, как и стены, используя традиционные или набивные сваи. Тупики используются для передачи нагрузки на балку от колонны, а колонна передается с помощью пары балок.

Рис. 9.а. Поддерживающие колонны – типовые детали
Рис. 9.б. Типовое сечение опорных колонн с кентледжной нагрузкой

На рис. выше показаны подробности об опорных столбцах.

Вам также понравится:-

(Посетили 22 725 раз, 29 посещений сегодня)

Продолжить чтение

Методы, процедура и применение андерпининга

🕑 Время чтения: 1 минута

Фундаментный способ ремонта и укрепления фундаментов зданий.В данной статье обсуждаются методы крепления, процедуры и их применение при усилении различных типов фундаментов. Бывают ситуации, когда разрушение фундамента или фундамента происходит неожиданно после завершения строительства всей конструкции (как подземной, так и надземной). В такой чрезвычайной ситуации необходимо предложить метод исправления для восстановления устойчивости конструкции. Метод подкрепления помогает укрепить фундамент существующего здания или любой другой инфраструктуры. Они включают установку постоянной или временной опоры на уже установленный фундамент, чтобы обеспечить дополнительную глубину и несущую способность.

Рис.1: Метод подкрепления; Изображение предоставлено: Moretrench-Hayward Baker Company

Выбор методов поддержки Методы крепления выбираются в зависимости от возраста сооружения и видов выполняемых работ.

Категории конструкции в зависимости от ее возраста:
  • Древние постройки: возраст более 150 лет
  • Недавние постройки: Возраст от 50 до 150 лет
  • Современная структура: возраст менее 50 лет

Виды работ по выбору способов крепления:
Конверсионные работы Структура должна быть преобразована для другой функции, что требует более прочного фундамента по сравнению с существующим
Защитные работы Защитным работам должны подвергаться следующие проблемы здания:
  • Существующий фундамент недостаточно прочный или устойчивый
  • Близлежащие раскопки повлияют на почву, поддерживающую существующее основание.
  • Стабилизация грунта основания для защиты от стихийных бедствий
  • Требование к подвалу под уже существующей структурой
Ремонтные работы
  • Ошибки при первоначальном проектировании фундамента привели к проседанию конструкции
  • Работайте над существующей структурой, а не стройте новую

Конструктивные условия, требующие фундамента Есть много причин, которые заставляют инженера предложить метод фундамента для стабилизации основания, например:
  • Разрушение деревянных свай, используемых в качестве фундамента для обычных зданий, может вызвать осадку.Эта деградация структур происходит из-за колебаний уровня грунтовых вод.
  • Подъем и опускание уровня грунтовых вод может привести к снижению несущей способности грунта, что приведет к оседанию конструкции.
  • Конструкции, построенные на грунте с несущей способностью, не соответствующей конструкции, могут вызвать осадку.

Необходимость поддержки Решение об основных требованиях может быть принято на основе наблюдений. Когда уже существующие структуры начинают демонстрировать определенные изменения в результате осадки или какого-либо бедствия, необходимо своевременно установить показания вертикального уровня, а также на уровне смещения.Период времени зависит от того, насколько серьезным является урегулирование. Теперь, перед раскопками для нового проекта, профессионалы должны тщательно изучить и определить способность почвы сопротивляться надвигающейся на нее конструкции. На основании этого отчета принимается решение о необходимости поддержки. Иногда такой тест позволяет избежать фундамента, который необходимо выполнить после того, как вся конструкция построена.

Методы подкрепления Ниже приведены различные способы крепления фундамента, используемые для укрепления фундамента:
  • Метод основания из массивного бетона (ямный метод)
  • Фундамент методом консольной игольчатой ​​балки
  • Способ крепления опор и балок
  • Миниатюрный свайный фундамент
  • Свайный способ крепления
  • Предтестовый метод подкрепления
Какими бы ни были выбраны способы укрепления фундамента, все они следуют единой идее расширения существующего фундамента в длину или в ширину и закладки на более прочный слой грунта. Это позволяет распределить нагрузку на большую площадь. Различные методы поддержки кратко упоминаются в следующих разделах. Выбор метода зависит от грунтовых условий и требуемой глубины фундамента.

1. Метод основания из массивного бетона (ямный метод) Массивный метод фундамента из бетона является традиционным методом фундамента, которому следуют веками. Метод включает расширение старого фундамента до тех пор, пока он не достигнет стабильного слоя.Грунт под существующим фундаментом выкапывается контролируемым образом с помощью ступеней или штифтов. Когда достигнуты подходящие слои, выемка заполняется бетоном и выдерживается для отверждения до начала следующей выемки. Для передачи нагрузки со старого фундамента на новый предусмотрен новый штифт путем укладки сухой песчано-цементной набивки. Это недорогой метод, подходящий для мелкозаглубленного фундамента.

Рис. 1: Фундамент из массивного бетона

Для более сложных задач, связанных с фундаментом, следует выбирать другие более совершенные методы.

2. Фундамент методом консольной игольчатой ​​балки

На Рисунке 2 представлена ​​конструкция консольного шурфового метода крепления, который является расширением шурфового метода. Если фундамент необходимо расширить только в одну сторону, а план имеет более прочную внутреннюю колонну, этот метод можно использовать для подпирания. Преимущества консольного игольчатого метода:
  • Быстрее, чем традиционный метод
  • Доступ только с одной стороны
  • Высокая грузоподъемность
Недостатки:
  • Выемка грунта признана неэкономичной, если существующий фундамент глубокий
  • Ограничение доступа ограничивает использование игольчатых балок

Рис.2: Способ крепления консольной игольчатой ​​балки

3. Метод крепления опор и балок Его также называют базово-лучевым методом, который был реализован после Второй мировой войны. Этот метод развивался, потому что метод массового бетона не мог хорошо работать для огромной глубины фундамента. Это оказалось возможным для большинства грунтовых условий. Здесь размещаются железобетонные балки для передачи нагрузки на массивные бетонные основания или опоры, как показано на рисунке 2.Размер и глубина балок зависят от состояния грунта и приложенных нагрузок. Это считается экономичным для глубины менее 6 м.

Рис. 3: Способ крепления опор и балок

4. Миниатюрная опора для свай Этот метод может быть реализован там, где нагрузки от фундамента должны передаваться слоям, расположенным на расстоянии более 5 м. Этот метод можно адаптировать для почвы, которая имеет изменчивый характер, доступ к которой ограничен и вызывает проблемы загрязнения окружающей среды.Забиваются сваи диаметром от 150 до 300 мм, которые могут быть как буронабивными, так и забивными в стальной обсадной трубе.

5. Свайный способ крепления В этом методе сваи забиваются по соседним сторонам стены, поддерживающей слабый фундамент. Игла или штифт проникают сквозь стену, которая, в свою очередь, соединяется со сваями, как показано на рисунке 3. Эти иглы ведут себя как шапочки для ворса. Оседание в почве из-за засорения водой или глинистой природы может быть устранено этим методом

Рис.4: Фундамент свайным методом

6. Предтестовый метод закрепления Применяется для ленточного или кустового фундамента. Можно использовать для строительства от 5 до 10 этажей. Здесь грунт уплотняется и уплотняется в новом уровне выемки, что дает заданные нагрузки на грунт. Это делается до того, как будет выполнено закрепление. Здесь ожидается снижение шума и сбоев. Этот метод не может быть реализован для ростверка. Подробнее: Крепление и подкрепление в строительстве

(PDF) Восстановление и усиление железобетонных стен с помощью армированных пилястр

IOP Conf.Серия: Материаловедение и машиностроение 728 (2020) 012011

взрывные работы, восстанавливается оголенная арматура. Он должным образом очищен и химически обработан против коррозии

. В случае сильной коррозии проверяются потери арматуры, после чего она пассивируется

(защищается) предписанными материалами. В данный момент проверяется вся конструкция, в целом оценивается техническое состояние

по всем повреждениям – т.е.несовершенства, балластные слои и недостающая арматура

. Производится цементация щебеночных пластов машиной ЭБЛ с давлением до

1,3 МПа с использованием пакеров с мелкоизмельченным портландмикроцементом.

В случае отсутствия арматуры, а именно горизонтальной или вертикальной несущей арматуры или хомутов

на столбах, накрутка должна производиться за счет передачи напряжения с одной арматуры

на другую, и не менее важным является отклонение в случай вертикальной арматуры, где арматура

подвергается горизонтальным знакопеременным воздействиям растяжения и напряжения от ветра.Обмотка

заключается в склеивании композитной арматуры из углеродной ткани, соединенной от тыльной стороны

с лицевой стороной полосами и шпильками с резьбой М10, снабженными шайбами ​​и гайками. В верхней части,

или точнее над местностью до вентиляционных отверстий на крыше соединительного коридора, это

связанная конструкция, усиливающая существующую стену между столбами с конечной толщиной 140 мм, выполненная

применением торкретбетона класса прочности С30/37.Общая толщина состоит из двух технологических

ступеней напыления. Первый – бетонная арматура, соединенная с арматурой фундаментов

с надлежащим соединением внахлест согласно ПД. Армирование обычно дополняется

сеткой сварной Х40 из проволоки 6 мм и сетки 100 х 100 мм. Укладка сетки

предписана ПД и при соединении необходимо выполнить стык внахлест не менее чем на 2 сетки.

Первый напыляемый слой соединяется с существующей стеной с помощью арматурных анкеров Р10

приклеивается двухкомпонентным химическим клеем и привязывается к сетке Х40.Арматура

дополнительно усилена за счет закрывающих краевых профилей, облицовывающих обе стороны колонн и соединенных с этими стойками

плоской пластиной, приклеенной двухкомпонентным клеем. Первый слой набрызга выполняется по высоте смесью в мешках

методом сухого торкретирования. В методике используется машина SSB 05 и воздушный компрессор высокого давления

с подачей воды на распылительную насадку. Нанесение смеси

осуществляется краскопультом с расстояния 0.6–1,5 м от основания легкими круговыми движениями по

спирали, чтобы создать равномерный слой бетона. Водный коэффициент считается в пределах

0,4–0,6, и на это соотношение и на все качество опрыскивания влияет опыт рабочего. Это

является причиной подмешивания воды в сухую смесь в пистолете на форсунке движением клапана

рабочим – поэтому необходимо выделить наиболее опытных членов бригады для этой

работы.Количество выпавшего материала в мешочных (очень сухих и мелкозернистых) смесях составляет до 20 %. Упавший материал

нельзя использовать повторно.

Второй слой — поверхностный. Армирован композитной сеткой из базальтовой арматуры с диаметром волокна

3 мм и сеткой 100 х 100 мм. Благодаря своей технологической базе материал

не подвержен коррозии, анкеровка сетки осуществляется с помощью холоднотянутой винтовой арматуры из нержавеющей стали.

Композит с достаточной защитой крепится к этим спиральным анкерам диаметром 4.5 мм,

, которые приклеиваются к конструкции с помощью двухкомпонентного химического клея. Композитная арматура

служит в качестве армирующего слоя для торкретбетона, предназначенного для предотвращения усадки,

, но не служит для статического эффекта связанной конструкции. Далее следует окончательный несущий слой связанной конструкции

, который, благодаря применению дальнейших технологических операций фасада, доведен до заданной формы

путем разрыва.

Аллегория ямы, или Ирония победы

Выход из пещеры Платона

Пожалуй, мало кто не слышал о Платоне или его знаменитой аллегории пещеры . Влиятельный греческий философ 5 -го -го века, чья приверженность укреплению зарождающихся интеллектуальных традиций философии как систематического средства к просвещению, отличался известным недоверием к человеческому восприятию. Платон просто не мог заставить себя довериться нашим склонным к ошибкам, ненадежным и нефильтрованным предубеждениям и мнениям для решения возвышенных вопросов, касающихся смысла, справедливости, истины и красоты. Что значит быть живым? Что стоит знать? Что значит быть мудрым? Кто может жить хорошо? Подобные вопросы оживляли мир Платона, стягивая бородатых людей в кучки, кружась вокруг прославленных учителей и писателей, подобных ему, как мотыльки в пламени. Платон хотел продемонстрировать, что наши восприятия ничего не говорят нам о реальном мире и что только преданный подход к философии может раскрыть мир таким, какой он был на самом деле. граждане.

Платон написал аллегорию пещеры, изображая узников, скованных цепями в пещере, костер, крутящийся за их спинами, отбрасывающий призрачные тени и мерцающие образы на стену пещеры, обращенную к узникам. Стена — их единственная реальность. По мере того, как объекты проходят мимо, отбрасывая свои тени на стену пещеры, заключенные (которые провели всю свою жизнь в пещере лицом к этой стене) пытаются идентифицировать объекты, полагая, что их восприятие является точным при описании «сущностей». Только после освобождения одного заключенного, отправленного в сбивающий с толку свет и самоочевидное великолепие яркого дня и вынужденного размышлять о сложностях солнечного освещения и репрезентации, он приходит к пониманию того, что то, что он когда-то считал «реальным», было просто тень настоящего.Второстепенное явление, намекающее на нечто более истинное. Иллюзия. Истинное образование и истинное знание начинается здесь, писал Платон, когда можно отличить действительное от воображаемого. Но, предупредил он, многие предпочли бы заточение своих иллюзий, чем столкнуться с нарушающей парадигму дисциплиной «солнца».

Это эссе не об аллегории Платона о пещере — по крайней мере, пока. Возможно, было бы другое пространство и время, чтобы обдумать предположения о репрезентации и явлениях, которые привели Платона к написанию «Республики » и формулированию его теории форм.На данный момент идея аллегории самой пещеры кажется поэтическим предшественником и тенью другой, возможно, более актуальной притчи в эти времена потрясений и наэлектризованной активности: аллегории ямы. И я черпаю вдохновение у самого выдающегося из современных философов, который, в отличие от Платона, не стесняется теней и темных мест: Бэтмена.

Брюс Уэйн совершает прыжок

Предпосылка мастерской кинотезиса Кристофера Нолана о крестоносце в плаще, Бэтмене — превосходном герое комиксов — не проста.Для поклонников Бэтмена необходимые элементы хорошей истории о происхождении Бэтмена уже знакомы: молодой богатый мальчик винит себя, когда его родителей застрелили в темном переулке где-то в криминальных щелях Готэм-сити. Его неспособность справиться со своим страхом запускает каскад событий, который приводит к тому, что он смотрит на своих мертвых родителей, стоя на коленях у их тел, в одиночестве в темноте. Он растет, замученный этими воспоминаниями о потерях, травмированный ощущением своей слабости. Он отправляется в паломничество, тренирует свое тело, чтобы совладать со страхом, и возвращается в свой город рождения, Готэм, чтобы посвятить свою жизнь победе не только над преступниками, такими как тот, кто родил его в том темном переулке много лет назад, но и предотвращению бесконечный бунт ярости и страха, который он научился скрывать за маской человека-летучей мыши. Обладая состоянием в миллиард долларов, Брюс Уэйн днем ​​исполняет ожидаемую роль бизнесмена-плейбоя, а ночью бродит по городу, часто уединяясь в пещере после дневных дел (читайте, что это избиение людей, которых он воспринимает как зло).

Но это еще не все, что есть в Бэтмене, как видно из трилогии Нолана «Темный рыцарь» (2005–2012). Нолан использует образ супергероя, чтобы исследовать темы о страхе, о надежде, о постоянной борьбе за здоровье и видимость здравомыслия, которая скрывает бушующую пустыню безымянных диких тварей, об анимизме превращения в летучую мышь, о выходе в мир. света и отступления во тьму – или, говоря точнее (учитывая хиазм миров, к которому мы пришли при встрече с Бэтменом), выходит во тьму и отступает на свет .Нолан не уклоняется от пещеры; он наполняет его темным сиянием, изнуряющим зноем, тоской. Есть своего рода образование, доступное только тем, кто нежно обнимает тени.

Как и ожидалось, мир Бэтмена Нолана открывает неожиданные сокровища, которые говорят не только о проблемах линчевателя в плаще, коррумпированного полицейского управления Готэма и шокирующих случаях появления злодеев в масках Бэтмена. В последней части трилогии «Темный рыцарь: восстание» Брюса Уэйна разоблачил его самый грозный противник: Бэйн, неуклюжий зверь, который знает тени даже лучше, чем мистер Уэйн.Бэйн переносит сломанное тело Бэтмена в подземную тюрьму после победы над ним философски и телесно. Эта тюрьма, называемая Ямой, представляет собой цилиндрическую структуру, через которую заключенные могут свободно пролезть на свободу (поговорим о выходе из пещеры теней Платона!). Здесь нет ни баров, ни охраны, ни ограничений. Все, что нужно заключенному, — это подойти к дневному свету, заливающему «колодец», закрепиться веревкой и совершить восхождение по уступам по бокам конструкции.Но оставить яму позади оказывается почти невозможным для среднего человека.

Но Брюс Уэйн не обычный человек. Он закаленный воин, да. По его мнению, ему приходилось сталкиваться с более серьезными задачами. Он может это сделать. В одной из сцен Брюс подходит к веревке, и любопытная экономия поддержки, которую породила подземная пещера в самых мрачных обстоятельствах, окружает его конечностями и пением. Вокруг него собираются замученные люди вроде него. Они призывают его — как они убеждали сотни других неудавшихся до него — подняться, клюнуть на приманку, сбежать.Может быть, он сможет это сделать, а если сможет – может быть, они тоже смогут. Брюс идет достаточно далеко и затем подходит к порогу: щель между двумя уступами слишком далеко друг от друга, чтобы даже самые опытные ниндзя-линчеватели могли пройти. Он должен сделать прыжок, чтобы продолжить. С веревкой, привязанной к его талии, он прыгает… до отказа. Висящий в пустоте. Снова и снова.

Он не может отчаиваться. Он не боится смерти. Он будет продолжать попытки.

В ночь перед сотой попыткой, пока он готовится к ритуалу, пожилой человек, тюремный доктор, который все это время ухаживал за сломанной спиной Брюса, рассказывает ему историю о сбежавшем ребенке – единственном обитателе Ямы. что когда-либо делал. Как он это сделал? Старец говорит о страхе смерти. Я не боюсь смерти, Брюс стреляет в ответ. Это правда. Он отточил свои навыки и укрепил границы своего эмоционального мира настолько основательно, что никакая эмоция не может сокрушить его, если он не допускает этого. Но в том-то и проблема, настаивает доктор. Вы можете сделать это, только если объединитесь со своим страхом.

Как?

Поднимитесь… как ребенок… без веревки.Тогда страх снова найдет вас.

Здесь мы встречаемся с одной из наиболее сложных тем трактата Нолана. Брюс Уэйн провел большую часть своей взрослой жизни, справляясь со своим страхом, превращая его в измученный облик человека-летучей мыши, прижигая свои раны, открывая новые на телах несправедливых. Теперь его приглашают открыть ворота, снести стены Трампа, чтобы позволить каравану эмоциональных иммигрантов добраться до его рационализированного и тщательно контролируемого психического города — Готэма внутри , который его кулаки накладывают на лица упрямых без.

Брюс прислушивается к совету доктора и лезет без веревки. Он подходит к невозможной пропасти, удару шутки, которая вписана в архитектуру побега. У него нет охраны. Если он хочет совершить прыжок, он должен действительно стать созданием ночи. Он должен делать больше, чем просто прыгать: мужчины прыгают. Он должен летать : это делают только летучие мыши.

И летает.

Брюс Уэйн, который выбирается из Ямы, делает это, потому что вместо того, чтобы контролировать свой страх, он научился сотрудничать с «этим».Он превратился в чудовищное скопище страха и тоски, в странное тело, которое система угнетения Бэйна не могла поддерживать. Он вышел из пещеры не для того, чтобы получить освещение «снаружи», а потому, что он уже вкусил странное знание, которое может дать только темнота.

Когда побег – это более глубокая тюрьма

В Яме мы находим неожиданную фигуру или глубокую метафору политики надежды и материальности реакции в критические времена. Яма показывает нам, как репрессивные системы поддерживают свою критику и как надежда по иронии судьбы усиливает условия, которые мы хотим оставить позади. Иными словами, тела (будь то политические тела, биологические тела, концептуальные тела или другие виды тел) часто приобретают такой вес и глубокий разум, что победа над ними только увеличивает их размер. Обратите внимание, что в трактовке Нолана Яма искушает заключенного сбежать: она предлагает выход. Там написано, продолжай надеяться. Посмотрите на яркое небо. Оставьте пещеру позади. Иди сюда. Победи меня. Предлагая выход, освещая путь справедливости, Яма затемняет запутанные отношения (перформативные звенья), связывающие узника с собственной экономикой.

Одна интерпретация квантовой механики предполагает, что объектов не предшествуют их измерениям. Именно в контексте измерения атрибуты «вещи» становятся детерминированными. Это то, что профессор Карен Барад, мой друг-наставник и поклонник Бэтмена (я не могу подтвердить последнюю часть), называет внутридействием. В отличие от взаимодействия, при котором два уже существующих объекта вступают в отношения ( relata , предшествующие отношениям), интра-действие рассказывает историю относительной вселенной, где вещей не существуют как таковые, а только отношения . «Вещность» вещи — это исполнение внутридействующих тел. Отношения предшествуют отношениям. Оранжевость, округлость и лимонная «природа» апельсина не присущи апельсину: это внутреннее действие глаз, языка, бактериальных тварей, света и так далее. Точно так же, как кусок веревки не имеет длины, пока он не взаимодействует с линейкой, Яма не является тюрьмой, пока из нее не попытаются сбежать.

Невымышленные следствия кажутся ясными.

Сегодня мы живем (и населяем) проблематичными системами угнетения.Мы живем и обитаем в капиталистических мирах, которые скрывают от глаз сети страданий, которые субсидируют нашу привилегированную жизнь в пригороде. Мы исполняем и исполняем концепции, жесты, ритуалы и практики, которые не являются нашими собственными. Существует консенсус в отношении того, что изменение климата происходит в результате усиления антропогенной деятельности на планете, что привело к заточению таких парниковых газов, как углекислый газ. Таким образом, во многих смыслах мы живем в Яме, которую создали сами. Мы попали в ловушку мира, который становится все более враждебным современному эксперименту по созданию антропоцентрических поселений и превращению общего достояния в ресурсы.

Основной активизм и гражданское общество, похоже, сосредоточены на преодолении этих реалий. Мы ищем выход. От попыток бороться с изменением климата до зарождающихся субкультур «забастовок», которые побуждают людей полностью отказаться от систем, современный активизм окрашен враждебным стремлением вырвать власть у немногих, чтобы избежать неолиберального капитализма. Подняться в Яму к надежде и справедливости.

Но надежда и справедливость часто мешают преображению. Мы должны научиться направлять наши надежды на отказ от их скрытых мотивов.А справедливость? Материальность справедливости часто реагирует на гравитационное притяжение власти; то есть мы думаем о справедливости и обходим образы того, как могла бы выглядеть справедливость, находясь под влиянием мощного социального бессознательного, которое сдерживает воображение и приручает/дисциплинирует радикальные отклонения от привычных норм.

Пытаясь выбраться из Ямы, мы часто придаем ему тело, делая его более прочным. Иногда предоставление выхода является продолжением проекта имперской вечности.Недавно несколько активистов написали мне из Испании, прося совета, поскольку они боролись с решением своего правительства сжечь сотни тысяч миндальных и оливковых деревьев, чтобы избавиться от бактерии Xylella Fastidiosa — одного из самых страшных патогенов растений в мире. Мир. Помимо моих рекомендаций, их письмо продемонстрировало, как становится правдой то, как мы видим наши самые сложные проблемы. Сводя феномен Xylella к изолированному патогену, независимому от человеческого тела, отделенному от агропромышленных практик создания монокультур, невозмущенному трансатлантическими пересечениями и торговлей, все, что нам остается сделать, это попытаться избавиться от активного ингредиента, патоген.С нашими надеждами и представлениями о справедливости, связанными со смертью патогена (не говоря уже об иронии убийства деревьев и замене их монокультурами, чтобы спасти их от уничтожения), мы увековечиваем видения победы и/или поражения, которые затемняют более масштабное. сложности наших взаимоотношений с «возбудителем».

Я ответил активистам, но не раньше, чем наткнулся на интересные примеры некоторых фермеров, которые учились культивировать отношения с возбудителем — возможно, так, как людей, страдающих слуховыми галлюцинациями, часто приглашают послушать, подружиться с , и прислушайтесь к голосам, которые они пытаются вытряхнуть из головы.Вот что я написал:

«Фермеры, которые видели опустошение, обрушившееся на их земли, и вынуждены бороться с последствиями этого бессмысленного разрушения, которое практически ничего не дает, предлагают вариант: сосуществование с Ксилеллой. С модернистской точки зрения бактерия представляет собой дискретный организм, состоящий из собственных суверенных характеристик, независимых и обособленных. В глазах властей его искоренение решит проблему. Но Ксилелла не «это»; она не дискретна и не отделена, скажем, от антропогенной практики искоренения.Это часть более крупного собрания сущностей. Это часть ризомы взаимосвязанных реальностей, феномен взаимобытия. Мое исследование особенностей этого события и патогена ограничено, но есть некоторые указания на то, что эпидемиология Xylella лежит на пересечении трансатлантической торговли и использования химикатов. В каком-то смысле Ксилелла — это «мы». Отчасти это вызвано инволюцией наших собственных методов ведения сельского хозяйства. Искоренить его — значит, по иронии судьбы, укрепить его — и это видно из всех неудачных попыток контролировать его.В некотором смысле, искоренение чего-то столь сложного только создает новые затруднения.

Фермеры, которые говорят о сосуществовании с Xylella, говорят о посадке устойчивых сортов оливкового дерева (я не уверен, что есть параллели с видами миндального дерева). Этот фермер говорит: «Все это неправильно. Вы не можете срубить все оливковые деревья. Мы должны стремиться жить с этой болезнью, как это всегда делали фермеры». Я не знаю, что он имеет в виду. Но это гораздо более сложные отношения, чем просто патологизация «проблемы» и стремление ее искоренить, что оказалось контрпродуктивным.

Я говорил о наиболее проницательном предложении Аллегории Ямы: когда проблематичная система поддерживает свою собственную критику, то усиление вашей оппозиции, вероятно, укрепит стабильность указанной системы.

То, что нужно тогда, это что-то обходное – другой вид интеллекта. Что-то, что система не может вычислить. Глюк.

Яма Брюса Уэйна знал , что сборка «страх-человеческое тело» распутает ее. Таким образом, его структура вселяла надежду, проблеск победы, предложение безопасности в виде страховочной веревки, которая могла помочь все большему количеству тел чувствовать себя уверенно перед тем, как попробовать.Сама его структура патологизировала страх. Настоящими барьерами, сдерживавшими заключенных, были отсутствие страха, чувство надежды, готовность к действию, ободряющее пение «вставай». Брюсу Уэйну пришлось искать близости с отфильтрованными эмоциями. Подпитывая свой страх, его тело изменилось. Он превратился в летучую мышь, которую так долго носил на груди как простой символ. Он поглотил свой страх, поглотил его, став им, став своего рода телом, которое детерриториализировало измерение Бездны.

Рост постактивизма

Правда ли, что правосудие часто мешает преобразованиям? Почему важно это замечать? Как системы, в которых мы живем, создают нас, измеряют наше существование? Как наши технологии формируют нас по своему образу и подобию? В каком смысле наша победа является запрограммированным результатом систем, которые мы пытаемся победить? [1] При каких условиях надежда становится коварной, и что же безнадежность позволяет увидеть и потрогать? Как мы уподобляемся системам, которым сопротивляемся? Кто и что стоит за популярными сегодня историями о кризисах, проблемах и раздорах — и какое расположение тел, человеческих и нечеловеческих, помогло укрепить эти истории? Кто является агентом и как наши заветные способы мышления о возможностях позволяют или лишают нас возможности осмысленно действовать в мире? Что значит замедляться в трудные времена?

Эти и другие вопросы собираются для обоснования новой области постгуманистической озабоченности, которую я называю «постактивизмом». Постактивизм — это не способ отвергнуть современный активизм как «недостаточно радикальный»; это не «священный активизм», который часто оказывается соединением восточной духовности с западными сюжетными линиями и целями. Напротив, постактивизм — это переосмысление активности, свободы воли, способности, подотчетности, надежды и победы — с учетом запутанности реляционного мира. По сути, он предлагает нам задавать новые виды вопросов и взращивать новые виды интеллекта, которые могут быть невозможны, если начать анализ с центральной роли человеческих действий в социальных изменениях.Переосмыслив социологию социального и позволив объектам, которые мы часто думаем как простые «вещи» вокруг нас (наши телефоны, наши законы, окружающая среда, столы, погода, «природа»), занять подобающее им место в мировоззрении социальный, постактивизм обязывает к другому исполнению отзывчивости. Это открывает место для других мест силы. Он ищет более дикие и широкие коалиции власти — с миром, помещая человеческую фигуру в компостную кучу других «не менее» могущественных сил.

В «Аллегории ямы» постактивизм замечает, что выход часто ведет дальше внутрь.«Системы», беспокоящие наши ландшафты, научились освобождать место для своей оппозиции. Эти самые системы знают, как защитить права протестующего-гражданина[2], до тех пор, пока он в первую очередь упускает из виду беспокоящую материальность граждан. В этот момент нам нужно призвать союзников, которых мы когда-то изгнали. Возможно, это другие способы познания страха. Возможно, это разделяет ревность в облегченных кругах. Возможно, это открытие своего дома незнакомцу в знак радикального гостеприимства. Возможно, он скорбит о неисчислимых потерях и смертях антропоцена-капиталоцена-плантатиона-непантлацена.Постактивизм встряхивает все поле так, что становятся различимы другие интересные направления, кроме поражения или победы, кроме решений.

Вход в пещеру Платона

Конец романа Нолана «Темный рыцарь: восстание» — тонкий (возможно, случайный) намек на идеальную образовательную траекторию Платона: вместо того, чтобы начинаться с пещеры и заканчиваться под открытым небом, трилогия заканчивается ритуальным повторным входом в Бэт-пещеру. Брюс Уэйн свободен от своего ночного призвания.Он сбежал из Ямы, стал человеком-летучей мышью и теперь должен оставить маску Бэтмена, чтобы ее надел другой. Его избранный преемник, снабженный координатами пещеры, приближается к миру теней, подземным глубинам, едва освещая путь костром. Оркестрированный звук прибытия, который сопровождал фильм на протяжении всей трилогии, нарастает с аккомпанементом рожков и быстро отредактированными сценами, тяготеющими к финальному раскрытию. Великолепный восторг. Восхождение, которое также является нисхождением.Добро пожаловать в императивы тьмы, о которых Платон не знал. Что-то темное появляется из-под земли. Переход к черному.


[1] В фильме Netflix, Я Мать , еще одном интересном исследовании власти и странной материальности надежды, «Дочь» избегает роботизированной хватки Искусственного Интеллекта, чтобы найти «Женщину», которая предупредила ее о гнусных намерения ее опекуна. «Дочь» убивает свою ИИ «Мать», но победа только кажущаяся, поскольку конец фильма показывает нам, что поражение «Матери» было частью плана с самого начала.

[2] Это не означает, что протесты — напрасные усилия. Мир нелегко подпадает под принципиальные категории. В некоторых обстоятельствах протесты оказываются очень эффективным средством сдерживания репрессивных сил. Приглашение постактивизма состоит не в том, чтобы перестать протестовать, а в том, чтобы исследовать, как сложное и обширное тело/поле отзывчивости и способности реагировать часто упускается из виду, когда мы сужаем наше видение и воображение до однонаправленной полосы победы и поражения. Может быть, просто обращая внимание по-другому, мы создаем новые союзы и новые практики, которые открывают другие способы взаимодействия.



Подпорные стены в старых домах ⋆ handycrowd.com

Теперь, если вы читаете это, потому что у вас возникла проблема с расселением, остановитесь, сделайте глубокий вдох и постарайтесь расслабиться. Я знаю, что трещины, осадки и подпирающие стены могут вызвать спазм кишечника в самом сильном сердце. Но не бойтесь; это часто довольно простой ремонт. Заметьте, я сказал просто, а не легко! Это почти наверняка будет тяжелой работой, и это неудобно делать в ограниченном пространстве. Но это выполнимо, если у вас есть время и немного терпения.Это даже не очень дорого с точки зрения материалов, бетон и раствор достаточно дешевы.

Случайно ; Недавно я оказался глубоко под старым домом после беспокойного звонка от старого клиента. Когда я приехал и увидел состояние стены, я понял, что это довольно сложная работа по укреплению фундамента. Но я рад, что меня позвали, я очень люблю вызовы! Честно говоря, я не каждый год занимаюсь укреплением стен, но время от времени у меня есть возможность с удовольствием заползти под дом и подпереть проблемную стену или две.

Обрушенная стена, показывающая рыхлую конструкцию из насыпи…

Изображение выше находится в подвале под домом, где я работал. Это довольно необычно, обычно вы копаете снаружи стены, чтобы попасть под нее. Но в этом доме у меня была фора, так как пол подвала был уже примерно на метр ниже уровня земли снаружи (плюс было сухо, около 13 градусов и сыро на улице…).

Каменные стены толщиной 800 мм

Эта работа не была обычной кирпичной стеной, хотя , и это был не простой случай копания под ней и заполнения образовавшихся отверстий бетоном.Нет, это была случайно засыпанная каменная стена, построенная около 120 лет назад, и вот в чем дело; его толщина была 800 мм или 31,5 дюйма, почти как замок!

Бетон должен был быть почти 800 мм в ширину и 600 мм или около того в глубину, чтобы полностью поддерживать стену.

Нетронутые , такие стены могут простоять веками, но из-за их несколько «сухой» природы, если что-то сдвинется или если вы вытащите камень, целые секции могут рухнуть, как карточный домик. Хитрая работа на самом деле.

Эта конкретная стена не проседала, просто находилась в шатком положении из-за некоторых раскопок в прошлом, чтобы освободить дополнительное пространство в подвале. Кроме того, недавние взрывы поблизости привели к тому, что большая часть каменной кладки рухнула на крытый скалистый сад без всякой надежды на искупление водного объекта…

Не так много на пути к фундаменту

Вдвойне сложно , потому что не было настоящего фундамента как такового в те времена и уж точно не было конкретных опор. В то время вы просто строили очень неглубокую траншею на слое мелкого ослепления (обычно мелкий щебень). Земля в этой области представляет собой смесь твердого камня с редкими мягкими, рассыпчатыми участками, которые в большинстве случаев подходят для строительства прямо на них.

В основном сухая сложенная стена ненадежно стояла на небольшой незасыпанной насыпи, на вершине наклонной скалы…

Я не мог просто войти в и выкопать большие отсеки шириной 1 м для поддержки, как обычно, так как я бы рискнул стена выше рушится полностью.Мне нужен был мягкий, мягкий подход. За одним исключением (там, где отсутствовала сама каменная стена), я выбрал полметровые пролеты, так как это давало мне больше шансов не потерять стены во время работы.

Вот полуметровая бухта, вырытая под каменной стеной на хорошей земле…

Вместо этого я осторожно выкапывал каждую бухту , скорее как археологические раскопки. Цель заключалась в том, чтобы удалить любой мягкий верхний слой почвы и рыхлый материал, пока они не вернутся на хорошую почву; предпочтительно скальный грунт или, как в некоторых местах, устойчивый на вид грунт балластного типа. Я задавался вопросом, не текла ли вода через эту щель в скале в какой-то момент в прошлом (отсюда и песок).

Вам всегда нужен зазор над опалубкой или опалубкой для заливки бетона…

Работать таким образом означало, что я мог использовать самый минимум нового бетона под стеной для ее поддержки. Часто забывают, но минимизация веса должна быть важным фактором. Это имеет смысл, если подумать, потому что больший вес означает большее давление на землю; следовательно, тем лучше должна быть земля, чтобы выдерживать нагрузку.И мы уже знаем, что эта стена в беде!

Обычно стены , которые нуждаются в подкреплении, проседают из-за плохого грунта, возможно, из-за протекающей канализации и т. д. Теоретически добавление тонн и тонн лишнего веса через бетон может усугубить ситуацию.

Перенос веса стены на коренную породу под ней… Смежные пролеты соединены между собой толстыми стальными арматурными стержнями… Не забудьте обильно разбрызгать цементный раствор везде перед заливкой бетона; это уменьшает всасывание между новым и «старым» бетоном. Смешайте воду и цемент в жидкую, легко разбрызгиваемую суспензию и встряхните ее большой кистью.

Подкладка стен Традиционно

Часто при подкладке стен люди рыли небольшие ямы под кирпичной кладкой и заливали их бетоном. У меня был друг, который занимался этим полный рабочий день. У всех его инструментов для копания были очень короткие ручки (чтобы было легко копать небольшую квадратную яму под стеной), и он также водил маленький фургончик. Раньше он шутил, что купил их в качестве заказа у гнома…

Учебник по планировке отсека, но каждый из них, как правило, уникален.Здесь показано рытье ям снаружи, но если есть подвал, то можно копать и изнутри. Стандартная подкладка, (изображение взято из книги «Как быть умелым», или подробнее о подкладке можно прочитать здесь…)

Но вам нужно быть особенно осторожным под рыхлой заливкой, случайной каменной стеной (или плохой кирпичной кладкой), потому что стена рухнет в ямы, прежде чем вы сможете залить бетон. Поэтому я выбрал более мягкий способ обеспечения поддержки стена нужна, не заморачиваясь с бетоном (и даже тогда на работу ушло около 3 тонн материала).

Ключевым моментом является поиск твердых пластов, а не просто копание вслепую, чтобы достичь определенной глубины…

Я решил использовать что-то вроде гибридного ремонта , чтобы укрепить эти стены, потому что они не проседали, просто не поддерживались. Опять же, был реальный риск того, что стена рухнет, если я сойду с ума, выкапывая большие отсеки и т. д. Кроме того, я хотел воспользоваться хорошей скальной породой неподалеку, которая идеально подходила для поддержки стен.

Я заполнил все мягкие участки заливным бетоном и закрепил хорошие участки бетоном, прикрепленным к скальной породе.В конце концов, нет смысла удалять хороший опорный грунт только для того, чтобы заменить его бетоном.

После того, как я стабилизировал землю под стеной с помощью бетона, стена снова была полностью закреплена. Далее предстояло восстановить упавший участок каменной кладки. Рэндом даже не начинает описывать это! В эту грубую стену входили камни всевозможных размеров и даже видов. И поскольку старые привычки «тяжело умирают», я закончил стыки с помощью куска ремня вентилятора грузовика и легкой щетки, чтобы он выглядел опрятно (хотя вряд ли кто-нибудь когда-либо увидит это, а остальные стены были очень, э-э, деревенский скажем!).

Бетон на месте, пора собирать гигантский каменный пазл!

Я не знаю, почему спиртовой уровень на изображении выше, я, конечно, не мог использовать его, чтобы построить эту стену. Построение на глаз было единственным способом, но у меня была веревочная линия прямо вверху, так что я мог, по крайней мере, получить довольно прямую линию!

Все готово…

Тяжелая и кропотливая работа конечно, но по-своему вознаграждает, я думаю, даже если вряд ли кто-нибудь когда-нибудь это увидит. Я думаю, он прослужит еще как минимум сто двадцать лет 🙂

Выздоравливай,

Ян

Умный парень, гуманитарий и безумный писака.

Немного переезжали с одного конца планеты на другой, но теперь поселились недалеко от пляжа в Норвегии.

Решения для чердачных перекрытий для расширения пространства для хранения

Добавьте ценное пространство для хранения на чердак, не повреждая конструкцию и не снижая энергоэффективности

  • Чердаки — отличное место для хранения вещей, но установка чердачного этажа — непростая задача. Мы объясним, почему, и познакомим вас с советами, хитростями и продуктами, которые вам понадобятся для реализации этого проекта «Сделай сам».
  • Чердаки — труднодоступные места для работы. Способ укладки пола также зависит от типа крыши и каркаса пола, из которых построен ваш дом.
  • Существует два основных типа конструкции чердака: фермы и обычный каркас. В каждом случае требуется свой подход к безопасной установке напольного покрытия на чердаке.
  • Неправильная модификация чердачной конструкции для установки пола может привести к ущербу на тысячи долларов, а также разрушить изоляцию чердака дома и увеличить счета за электроэнергию.
  • Полы могут быть построены из обычных пиломатериалов или установлены с использованием различных продуктов, предназначенных для укладки полов на чердаки без ущерба для конструкции чердака или энергоэффективности.
  • Мы предлагаем советы и рекомендации, а также обзор доступных продуктов, включая комплект для хранения на чердаке LoftZone и систему хранения для напольных покрытий на чердаке, чтобы помочь вам определить, какие продукты лучше всего подходят для вашего дома.
  • Мы также даем советы по безопасной работе в этом незавершенном, неотапливаемом и неохлаждаемом помещении, чтобы сделать создание дополнительного хранилища приятным проектом .
Содержание[Скрыть][Показать]

* Эта статья содержит партнерские ссылки

Чердак — одно из самых неиспользованных пространств в любом доме. Растягиваясь из угла в угол, они приглашают мечтать о решениях для хранения всего: от праздничного декора до межсезонной одежды и неиспользованной, но не нелюбимой мебели!

Но на чердаках тяжело работать. Поскольку чердаки находятся за пределами «жилого пространства» вашего дома, они являются важной частью структуры вашего дома, что делает добавление этажа непростой задачей.Это сырые, недостроенные, неотапливаемые и неохлаждаемые помещения, где одна фальшь отправляет вас в полет через потолок этажом ниже.

Кроме того, чердаки играют важную роль в качестве места расположения самого важного барьера вашего дома от потери энергии и высоких затрат на коммунальные услуги: изоляция, которая может быть легко нарушена, если пол уложен плохо.

Первое правило надстройки мансардных этажей: не навреди!

Когда студенты-медики завершают многолетнее обучение, необходимое для того, чтобы стать врачом, они торжественно принимают «Клятву Гиппократа».Эта клятва включает в себя хорошо известные слова, которые следует помнить домовладельцам, рассматривающим возможность укладки пола на чердаке: во-первых, не навреди!

Чердаки по большей части не предназначались для складских помещений. Они являются частью необработанной нижней части конструкции, которая скрепляет дом и защищает его от непогоды. Из-за этого установка пола на чердаке всегда сопряжена с определенным уровнем беспокойства.

За 20 лет, которые я провел в качестве профессионального домашнего инспектора, я видел, как благонамеренные владельцы полностью разрушали структурную целостность своего дома, срезая важные части конструкции крыши, что приводило к затратам на ремонт в десятки тысяч долларов.Я также слышал от владельцев, которые просто не могли понять, почему их счета за отопление (и охлаждение!) удвоились после установки чердачного перекрытия!

Ключом к успешному проекту чердачного перекрытия является завершение проекта без повреждения конструкции крыши или пола или ослабления изоляции чердака.

В итоге пол на чердаке может сделать его идеальным местом для хранения вещей. Но делать это неправильно означает, что вы можете ослабить свою конструкцию, раздавить изоляцию или оказаться с одной ногой, твердо упертой в гипсокартонный потолок внизу! К счастью, есть решения для чердачных полов, которые хорошо работают в суровых и неотапливаемых условиях. Вот с чего начать:

Понимание типов чердачных конструкций: обычный каркас и фермы

Как правило, конструкции крыши строятся двумя способами: обычным каркасом и ферменным каркасом. В обоих случаях каркас рассчитан на то, чтобы воспринимать вес нагрузки на крышу (включая ветер и погодные условия, такие как сильный снегопад), распределять ее наружу на внешние стены, где она передается на фундамент и, наконец, на почву. Но хотя эти системы фреймов служат одним и тем же целям, на самом деле они построены совершенно по-разному.

Традиционный каркас является наиболее распространенным, особенно для старых домов. При обычном каркасе стропила и балки (обычно 2 × 8, 2 × 10 или 2 × 12) составляют то, что станет конструкцией крыши и пола, с которыми вам нужно будет работать. При обычном каркасе пиломатериал измеряется, режется и собирается на месте, по одной балке за раз.

Другой тип чердачного каркаса включает в себя сборные фермы. Фермы представляют собой структурную основу, обычно состоящую из ряда взаимосвязанных элементов 2×4. Они разрабатываются инженерами для конкретного дома, в котором они будут использоваться, изготавливаются на заводе и доставляются на место, где местная бригада поднимает их на место и устанавливает над каркасом стены. Фермы обычно устанавливаются на расстоянии 24 дюйма от центра и соединяются прогонами, проходят в продольном направлении, чтобы соединить несколько ферм вместе.

Если ваш дом не был построен с фермой определенного типа, называемой чердачной фермой, которая предназначена для обеспечения открытой площадки для доступа и хранения, их труднее всего обойти, когда дело доходит до добавления пространства на чердаке для доступа и хранения. .Это все равно, что пройти через лабиринт перекрещенных 2×4. Каждая часть фермы в сборе вносит свой вклад в общую структурную целостность фермы, поэтому их нельзя разрезать или модифицировать каким-либо образом.

К счастью, существуют решения для безопасного и эффективного добавления мансардного этажа для хранения вещей к каждому типу мансардной конструкции.

Чердачное перекрытие для хранения над фермами

Утепление чердака между стропильными фермами.

Если конструкция крыши вашего дома была спроектирована с использованием сборных ферм, ваш чердак определенно не был предназначен для каких-либо складских помещений.На это есть несколько причин.

Кровельные фермы предназначены для восприятия веса крыши (а также снега, ветра, дождя и т. д.) и распределения его вниз и наружу на несущие наружные стены. Он делает это с помощью ряда взаимосвязанных деревянных каркасов размером 2×4 дюйма, известных как «аккорды». Добавление хранилища к этому тонко настроенному структурному чуду рискует ослабить систему крыши и нарушить строительные нормы и правила.

Кроме того, поскольку изоляция чердака ложится поверх гипсокартона, она будет намного толще нижнего пояса фермы размером 2×4.Добавление пола и хранения поверх изоляции из стекловолокна сожмет ее, выдавливая захваченный воздух, что сделает ее практически бесполезной.

Однако, если вы сведете вес при хранении к минимуму, вы сможете построить платформу для хранения над изоляцией, прикрепив опорные балки к сторонам ферм. Еще проще, вы также можете использовать сборный комплект для чердачного перекрытия, разработанный специально для поднятия чердачного перекрытия над изоляцией.

Чердачный настил для хранения над рамой

Мужчина устанавливает изоляцию из стекловолокна на чердаке.

Если ваш дом был построен из стандартных обычных пиломатериалов, риск возникновения структурного дисбаланса не так высок; тем не менее, вы все равно должны быть благоразумны при установке мансардного этажа. Балки, на которые вы будете укладывать напольное покрытие, на самом деле представляют собой потолочные балки, которые поддерживают потолок из гипсокартона под чердаком. Потолочные балки предназначены для удержания потолка из гипсокартона и недостаточно прочны, чтобы выдержать пол, загруженный вашей старой коллекцией гантелей!

Если бы чердак был спроектирован как жилое помещение, то потолочные балки стали бы балками пола и были бы намного больше.Потолочные балки обычно изготавливаются из бруса 2 × 8, а напольные балки обычно изготавливаются из бруса 2 × 10 или 2 × 12. Это большая разница в размерах и прочности между двумя типами каркаса, даже если расстояние между балками одинаковое.

Кроме того, энергоэффективность вашего дома почти всегда страдает, когда чердак переоборудуют под хранилище. Поскольку средний чердак требует 16 дюймов или более изоляции, изоляция всегда толще, чем потолочные балки или фермы. Таким образом, добавление пола может привести к сжатию изоляции, что снизит эффективность изоляции из стекловолокна.Если каркас потолочной балки находится глубоко, и ваша изоляция не выступает над каркасом, вы можете укладывать пол прямо поверх этих балок, но знайте, что позже будет очень сложно добавить дополнительную изоляцию.

Комплект LoftZone Attic Floor Kit позволяет построить пол над изоляцией чердака, предотвращая потери тепла и высокие счета за электроэнергию.

Изделия, облегчающие чердачное перекрытие

Со всеми этими проблемами вы можете начать думать, что установка чердачного перекрытия невозможна.Это не так, но вам понадобится доза здравого смысла, чтобы правильно выполнить работу по установке мансардного этажа.

Вот несколько советов и рекомендуемых продуктов, которые помогут вам и вашему дому без повреждений выполнить работы по укладке чердачного пола:

LoftZone StoreFloor легкий и очень простой в установке. LoftZone увеличивает высоту нижнего пояса фермы чердака, чтобы изоляция чердака на всю глубину работала должным образом.

Комплект для хранения на чердаке LoftZone

Комплект для хранения чердака LoftZone представляет собой легкую и очень простую в установке сборную металлическую каркасную систему.Он поднимает высоту нижнего пояса чердачной фермы или потолочной балки. Это позволяет всей глубине изоляции чердака работать, как предполагалось. Металлические балки регулируются, чтобы учесть переменное расстояние между лагами. Система может перекрывать трубы, неровные балки или другие препятствия. Система также обеспечивает воздушный зазор между верхней частью изоляции и нижней стороной плиты. Это помогает удалить любой влажный воздух, который может вызвать конденсацию.

LoftZone устанавливается для хранения на чердаке над потолочными балками и изоляцией.

LoftZone StoreFloor доступен в двух размерах: 12 x 12 (144 квадратных фута) и 8 x 8 футов (64 квадратных фута), поэтому вы можете легко настроить свой заказ в соответствии с доступным пространством для хранения, которое вы хотели бы создать. Обратите внимание, что напольные панели не входят в комплект, но их можно приобрести в любом домашнем магазине. Мы рекомендуем вам выбрать панели из фанеры или ДСП размером 2 х 4 фута, поскольку они обеспечивают достаточную поддержку и с ними проще всего работать в ограниченном чердачном пространстве.

LoftZone StoreFloor легкий и очень простой в установке.LoftZone увеличивает высоту нижнего пояса фермы чердака, чтобы изоляция чердака на всю глубину работала должным образом.


  • Сборный металлический каркас
  • Подъем пола над изоляцией на фермах или обычном каркасе
  • Простота установки
  • Покрытие 144 квадратных фута
  • Сборный металлический каркас
  • Подъем пола над изоляцией на фермах или обычном каркасе
  • Простота установки
  • Покрытие 64 квадратных фута


Система хранения пола на чердаке

Еще один инновационный вариант, специально разработанный для обеспечения удобного хранения на чердаке, — это продукт под названием «Attic Dek.«Чердак» — это специально разработанная система чердачного перекрытия, состоящая из квадратов размером 16 или 24 дюйма, прикрепленных к верхней части потолочных балок. Секции прочные, легкие, простые в обращении и напоминают напольные решетки, которые обеспечивают достаточную вентиляцию для изоляции внизу. Они крепятся всего несколькими винтами, способны выдерживать 250 фунтов и позволяют вам построить безопасную и надежную платформу для хранения на чердаке всего за несколько минут.


  • Обеспечивает хранение над балками
  • Поддерживает нагрузку 250 фунтов
  • Легкий и простой в установке

Наконечники для работы на чердаках

Чердаки могут быть неудобными местами для работы.Вот несколько советов, которые могут помочь.

Фанерный пол на чердаке старого дома

Иди по дереву!

Когда вы входите на чердак и смотрите вниз на всю эту пушистую изоляцию из стекловолокна, помните, что чуть ниже потолок из гипсокартона практически НИКАК не может остановить вас от падения прямо в комнату внизу! Передвигаясь по чердаку, не забывайте всегда наступать на ВЕРХ балок перекрытия между слоями изоляции, чтобы «ходить по дереву».

Осторожнее с жарой

Лето — не лучшее время для работы на чердаке, так как температура может легко подняться до 100 градусов и выше, что повышает вероятность того, что вы сделаете неверный шаг.Если вам нужно заняться этим проектом, то поднимите в помещении вентиляторы, чтобы поддерживать движение воздуха, делайте много перерывов и пейте много воды.

Если в вашем доме есть центральная система кондиционирования воздуха, вот совет, который может вам помочь. Временно снимите один из воздуховодов подачи воздуха с потолка ниже и используйте его для охлаждения чердака, пока вы работаете. Хотя это не самая энергоэффективная вещь, которую вы можете сделать, комфорт в этом пространстве на время проектов стоит того.

Оденьтесь соответствующим образом

Со стекловолокном может быть неудобно работать, поэтому важно принять меры, чтобы защитить себя. Всегда носите маску, чтобы защитить легкие от волокон, а также рубашки с длинными рукавами и брюки. Наденьте защитные очки и используйте перчатки. Когда вы закончите день, стирайте одежду отдельно от остального белья, чтобы не делиться волокнами стекловолокна с семьей.

Платформы не обязательно должны быть фанерными

Маневрировать тяжелыми листами фанеры или OSB (ориентированно-стружечная плита) размером 4 x 8 до незавершенного чердака иногда все равно, что пытаться вставить квадратный колышек в круглое отверстие.Чтобы упростить работу, используйте циркулярную пилу, чтобы сначала разрезать лист фанеры на (2) полосы 2 × 8, с которыми будет намного проще обращаться. Или возьмите предварительно нарезанные панели размером 2 х 4 дюйма из фанеры, ОСП или ДСП. Другой вариант — вообще отказаться от фанерного настила и использовать габаритные пиломатериалы. Ель 1 x 6 № 3 — это шаг вперед по сравнению с древесиной качества поддонов, но из нее можно сделать прекрасный пол в незавершенном чердачном помещении.

Ограничение чердачного перекрытия

Если вам не нужно дополнительное место для хранения, подумайте о том, чтобы настилать площадь меньше, чем весь чердак, например, небольшую секцию вокруг дверного проема чердака. Таким образом, вы сможете сохранить максимальное количество утепления чердака в остальной части дома. Поскольку в домах, как правило, холоднее, чем ближе вы подходите к внешним стенам, разумно расположить эту область пола внутри центра чердака.

Ваше новое место для хранения на чердаке может быть всего через выходные

Если вы хорошо спланируете свой проект мансардного этажа, выберете правильные продукты и материалы и будете очень внимательны, чтобы не нарушить изоляцию или не перегрузить пол, этот проект выходного дня может быть веселым и полезным, особенно когда вы начинаете извлекать выгоду. вашего нового найденного пространства для хранения на чердаке!

В нашей национальной радиопрограмме и подкасте The Money Pit мы открываемся каждый час, приглашая звонки от «половых досок до черепицы.” Если у вас вопрос о том, как установить чердачное перекрытие, существует множество замечательных решений для чердачного перекрытия, которые помогут выполнить эту работу!

Партнерское сообщение:  The Money Pit поддерживается читателями.
