Как выставить зажигание на ямз 236 самостоятельно

Установка зажигания – процесс регулировки и контроля впрыскивания топлива. Выставить зажигание ЯМЗ 236 м2 можно самостоятельно или с помощью специалистов СТО.

Регулировку нужно производить следующим образом:

• найти отметку на муфте у топливного насоса и зафиксировать деталь этой отметкой вверх;
• развернуть двигатель, чтобы получить значение в 20 градусов на шкале;
• ослабить болтовое соединение, зафиксированное на муфте, развернуть её на позицию позднего зажигания;
• отвернуть трубку, подающую топливо к цилиндру No1;
• протереть детали и очистить от грязи;
• медленно вращать муфту, пока топливо не будет заметно в выемке, расположенной на первичном цилиндре;
• закрутить болтовые крепежи на муфте.

Для проведения регулировки в конструкции картера маховика есть два специальных люка. На корпусе детали обозначены значения углов. При этом нижняя графа выражает значения в цифрах, а боковая графа – буквами.

Вращение коленчатого вала производится только по направлению часовой стрелки. Взгляд направлен со стороны вентилятора. Вращение можно производить с помощью ключа, зацепленного за болтовое соединение. Крышка картерного люка должна быть демонтирована.

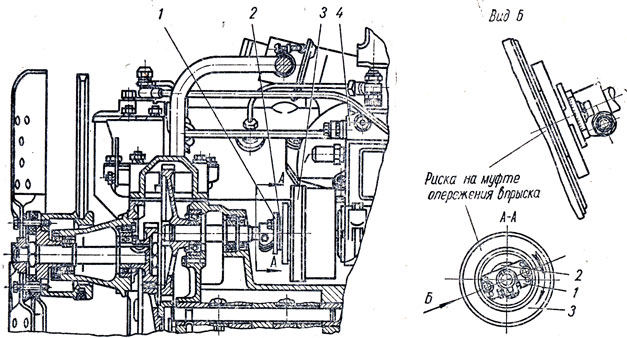

Во время процесса совмещения меток буква «А», нанесенная на торцевой части муфты, должна совместиться с меткой «Б» на нижнем указателе. Если соединения не произошло, то необходимо осуществить точную настройку деталей.

Искомая величина опережения находится рядом с особой отметкой. Муфта опережения впрыска топлива ЯМЗ 236 является местом нанесения этой риски. Нормальное значение равняется 20 или 18 пунктам. Сам угол топливной массы определяется по первичному цилиндру.

Контроль осуществляется с помощью обычного насоса. Так, им прорабатывают систему питания автомобильного двигателя, в обязательном порядке предварительно приоткрыв клапаны, сквозь которые из двигателя уходит воздух.

После того, как воздушные массы вышли без остатка, пробки заворачивают. Далее следует подсоединить прибор моментоскоп к штуцерам специальной секции от топливного насоса. Перед проведением процедуры необходимо снять ТНВД цилиндра ямз 236.

Регулирование опережения производится таким образом:

• скобу от рабочего силового аппарата переводят в рабочее состояние;
• сливают из стеклянного сосуда все топливо до момента, когда объем жидкости будет достигать отметки в средней части трубки;
• осторожно поворачивают коленвал.

Все движения нужно совершать строго по направлению кручения. Текущее расположение мениска в трубке необходимо постоянно наблюдать и контролировать. Резкий его подъем сигнализирует о начале пуска топлива определенной секцией. Линия, нанесенная на шкив, должна быть противоположной линии с числовыми метками. Процедура постановки угла требует особой точности до 1 значения.

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня. Вращение вала важно производить плавно и очень медленно.

При скользких креплениях ТНВД ЯМЗ 236 м2 важно поворачивать таким образом, чтобы впрыск топливной массы соответствовал обозначению впрыска на маховике.

Связанные материалы: зажигание ЯМЗ 236

Дата публикации: 12 декабря 2018

Регулируем зажигание на ЯМЗ 236

Содержание

Установить зажигание означает отрегулировать и проконтролировать впрыск топлива. Сделать это можно самостоятельно или прибегнуть к помощи специалистов со станции технического обслуживания.

Каким образом можно проводить регулировку?

Придерживайтесь следующей последовательности действий:

• найдите нужную отметку, которая размещена на муфте у топливного насоса, зафиксируйте деталь отметкой вверх;
• поверните двигатель таким образом, чтобы на шкале оказалось значение 20 градусов;
• ослабьте соединение болтов, которое предварительно было зафиксировано на муфте, после чего поверните ее так, чтобы положение соответствовало позиции позднего зажигания;
• трубку, которая подает топливо к цилиндру номер 1, отверните в сторону;
• сделать так, чтобы все детали были чистыми, без грязи;
• начинайте вращать муфту таким образом, чтобы в выемке, которая размещена на первичном цилиндре, стали заметны следы топлива;
• после этого можно закрутить болтовые крепежи на муфте.

Как отрегулировать зажигание?

Для того, чтобы проводить регулировку зажигания самостоятельно, в картере маховика предусмотрены специальные люки в количестве двух единиц. На корпусе самой детали Вы найдете две цифры – таким образом обозначаются значения углов.

Обратите внимание: нижняя графа состоит из цифр, а боковая – из букв.

Вращать коленчатый вал следует по направлению часовой стрелки, то есть взгляд должен быть направлен со стороны вентилятора. Зацепите ключ за болтовое соединение, после чего начинайте вращение. В результате будет демонтирована крышка картерного люка.

Когда Вы будете вращать ключ, обратите внимание, что у Вас должны совместиться буквы «А» с торцевой части муфты и «Б», которая расположена на нижнем указателе. Если такое совмещение не произошло, постарайтесь провести более точную настройку деталей.

Как установить угол опережения?

Особая отметка, которая определяет величину опережения, находится рядом с муфтой. Нормальное значение, которого следует достичь, — 20 или 18 пунктов. Для определения угла топливной массы воспользуйтесь данными первичного цилиндра.

Для того, чтобы контролировать ситуацию, используйте обычный насос. С его помощью можно проработать систему питания двигателя авто, однако для этого нужно предварительно приоткрыть клапаны, пропускающие воздух. Сначала следует полностью выпустить воздух и только потом завернуть пробки. Следующим шагом необходимо присоединить прибор моментоскоп к штуцерам, которые находятся на специальной секции от топливного насоса. Для того, чтобы процедура была проведена без каких-либо проблем, необходимо обязательно демонтировать ТНВД цилиндра.

Как происходит регулирование опережения? Последовательность действий следующая:

1. переведите скобу, которая находится внутри конструкции рабочего силового аппарата, в состояние работы;
2. освободите стеклянный сосуд от топлива до уровня, когда жидкости будет по отметку в средней части трубки;
3. после этого можно аккуратно и не спеша поворачивать коленвал.

Помните, что все действия совершаются исключительно по направлению кручения. При этом обязательно контролировать состояние мениска в трубке.

Регулировка клапанов ЯМЗ-236. Дизельный двигатель для большегрузных автомобилей

В продуктовой линейке ЯМЗ много силовых агрегатов. Один из них ЯМЗ-236. Ими укомплектовано огромное количество самой разной строительной и дорожной техники. Этот двигатель устанавливается на МАЗ, «Урал», дизель-генераторы, а также некоторые модели автобусов. ЯМЗ-236 — разработка 55-летней давности, но на сегодняшний день альтернативы ему практически нет, как и сверстников по характеристикам. Естественно, надежная работа двигателя требует регулярного обслуживания. Рассмотрим особенности этого мотора и выясним, как осуществляется регулировка клапанов ЯМЗ-236.

Универсальный и конкурентоспособный

Пожалуй, единственным предприятием в России, способным производить конкурентоспособные дизельные силовые агрегаты для грузовых автомобилей, а также для строительной техники, является Ярославский моторный завод.

Любой двигатель из линейки олицетворяет собой брутальность, надежность, неприхотливость в обслуживании и простоту. И чаще всего эти моторы показывают отличные возможности для интеграции в технику нового века.

Как создать мотор

В 1950-е годы Ярославский завод получил специальный заказ от государства на разработку и дальнейшее освоение производства мощных дизельных силовых агрегатов, которые должны были заменить уже устаревший на тот период ЯАЗ. Эти двигатели должны были стать не только мощнее, но и экономичнее ЯАЗа. В СССР хотели получить универсальный дизельный двигатель внутреннего сгорания, который можно было бы устанавливать на самые разные автомобили.

Инженеры работали под руководством известного талантливого конструктора Чернышева Г.Д. Под его чутким руководством был создан не только 236-й двигатель, но и другие механизмы из этого семейства. Так родился двигатель, которому по сей день нет равных. Он устанавливается на «Урал». Машина от этого очень сильно выиграла в технических характеристиках. Это также лучший двигатель для тракторной и строительной техники.

ЯМЗ-236: сейчас производство

Сейчас ОАО “Автодизель” по-прежнему выпускает этот агрегат, но также собирает его преемника – ЯМЗ-530.

Продажи двигателей не падают, хотя сейчас они не поставляются в Украину. Но производство стабильно растет.

Устройство и технические характеристики

Двигатель имеет шесть цилиндров, которые расположены в два ряда под прямым углом. Такое V-образное расположение используется для уменьшения габаритов агрегата и его веса. Это также сделано для снижения веса автомобиля в целом. Одним из главных отличий этих моторов от всех остальных является рациональное размещение каждого агрегата. Все это прекрасно сочетается с высокой простотой конструкции. К каждому узлу имеется хорошая доступность для обслуживания или ремонта. Детали двигателя требуют регулярного обслуживания. В частности, регулировку клапанов ЯМЗ-236 необходимо выполнять каждые 40 000 км пробега. Все те элементы, которые требуют регулярного обслуживания, находятся в передней части двигателя, а также между цилиндрами.

На передней части расположен топливный фильтр, компрессор тормозной системы и электрогенератор. Эти элементы крепятся к верхней крышке агрегата. И компрессор, и генератор используют в качестве привода ремень. Слева на передней части агрегата расположены масляные фильтры грубой и тонкой очистки. Стартер расположен с правой стороны. Картер надежно защищен поддоном. Кстати, поддон одновременно играет роль емкости для масла. На соседних плоскостях каждого ряда цилиндров расположены головки цилиндров. Там можно найти клапаны системы газораспределения и дизельные форсунки. Клапанный механизм скрыт под стальными кожухами. В одном из них есть патрубок — через него заливают масло.

Блок двигателя

Блок двигателя ЯМЗ-236 изготовлен из низколегированного серого чугуна. Затем литье обрабатывается с использованием технологии искусственного старения. Это делается для того, чтобы снять термические напряжения и сохранить точную геометрию в процессе эксплуатации. Гильза цилиндра имеет толстые стенки. Они центрируются по двум отверстиям в нижней и верхней части блока. Правый ряд камер сгорания немного смещен относительно левого на 35 см. Это необходимо для размещения шатунов.

Головка блока цилиндров

Головка базового двигателя от ОАО «Автодизель» представляет собой цельную отливку из чугуна. Он крепится к блоку специальными штифтами. Последние изготовлены из хромоникелевой легированной стали и прошли термообработку. Для отвода тепла при работе мотора головка снабжена рубашкой для охлаждающей жидкости и остальной части агрегата. Внутри головки блока цилиндров находятся клапаны под давлением. Они оснащены пружиной и застежками. Там же находятся форсунки и коромысла. Клапан седельный вставной из специальных жаропрочных чугунных сплавов. Он вдавливается в гнездо. Между головкой и блоком установлена ​​единая на каждые три цилиндра многослойная прокладка.

Механизм ГРМ

Механизм газораспределения на ЯМЗ-236 – верхний клапан. Распределительный вал расположен внизу. Клапан приводится в действие с помощью системы толкателей, коромысла и тяг. Распределительный вал изготовлен методом ковки из углеродистой стали 45. Толкатели также стальные, изготовлены по штамповочной технологии. Клапаны, как впускные, так и выпускные, изготовлены из жаропрочных сталей. Периодически дизельный двигатель требует обслуживания. Нужна регулировка клапанов ЯМЗ-236 и некоторые другие стандартные операции.

Как отрегулировать клапана?

Этот механизм газораспределения должен иметь тепловой зазор. Это делается для герметизации седла клапана в седле, а также для компенсации теплового расширения. Размеры зазоров в выпускных и впускных клапанах должны быть равны друг другу. Этот параметр составляет от 0,25 до 0,3 миллиметра. Если двигатель эксплуатируется достаточно долго, то зазор можно увеличить до 0,4 миллиметра. Клапана ЯМЗ-236 регулируются только на холодном моторе. Процесс выглядит следующим образом. Сначала отключите подачу топлива. Затем отверните гайки, удерживающие крышку ГБЦ. Снимается крышка и динамометрическим ключом проверяется момент затяжки болтов на коромыслах. Затем коленчатый вал проворачивается по часовой стрелке. Затем наблюдайте за движением впускного клапана на первом цилиндре и ждите, пока он закроется.

После этого коленвал проворачивают еще на четыре оборота. Затем с помощью щупа проверьте зазор. При необходимости параметр корректируется поворотом контргайки на регулировочном винте коромысла. Болт фиксируется отверткой. Процедура регулировки клапанов ЯМЗ-236 ничем не отличается от такой же процедуры для других моделей двигателей. После окончания процесса необходимо проверить состояние прокладок и при необходимости заменить их.

Современный ЯМЗ-236

Чугун в качестве основного материала на заводе использовался до 2010 года. Но позже инженеры и конструкторы решили, что пора использовать алюминий. Теперь из этого металла делают блок и головку блока, что значительно упростило ремонт ЯМЗ-236, расточку горловин камер сгорания. Также процедура хонингования стала намного точнее. При этом блок не потерял своей прочности. На ЯМЗ-236 цена в таком виде 460 тысяч рублей. На вторичном рынке можно купить экземпляры за 50-200 тысяч рублей. Все зависит от штата.

Технические характеристики

Двигатель имеет внушительный рабочий объем 11 литров. Мощность может варьироваться от 150 до 420 лошадиных сил в зависимости от типа и наличия турбонаддува. В последних модификациях и модификациях параметр может быть увеличен до 500 сил. Поскольку стоимость топлива постоянно растет, производителю удалось снизить расход топлива. Так, если раньше «Урал» (автомобиль) потреблял 40 литров на 100 километров пути, то теперь мотор тратит всего 25 литров. При этом грузовик не потерял тяговых характеристик.

Итак, мы выяснили особенности силового агрегата от Ярославского моторного завода.

Двигатель ЯМЗ-236: характеристики, устройство, регулировка

ЯМЗ-236 — легендарный дизель, который производит ОАО «Автодизель», бывший Ярославский моторный завод. Эта V-образная «шестерка» стала популярной в Советском Союзе, а после его распада — и во всем СНГ. В настоящее время двигатель используется на грузовиках, тракторах и комбайнах. Его можно встретить на таких известных автомобилях, как МАЗ, КрАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700.

Ближайшие собратья этой модели – ЯМЗ-238 на 8 цилиндров и ЯМЗ-240 – на 12 цилиндров. ЯМЗ-236 имеет множество модификаций с разным количеством лошадиных сил.

История создания

В 1950-х годах Ярославский завод получил госспецзаказ на создание более мощных дизелей, которые должны были заменить устаревшие ЯАЗы. Эти двигатели должны были стать мощнее и экономичнее своих предшественников. С другой стороны, государство хотело получить универсальный ДВС, который можно было бы использовать на разных марках автомобилей.

Под руководством выдающегося конструктора СССР, заслуженного деятеля науки Чернышева Г.Д. был создан двигатель ЯМЗ-236, как и все остальное семейство дизелей того времени. Он же разработал для КАМАЗ не менее легендарную серию агрегатов.

Так родился ДВС, который и по сей день известен многим. Отличается высокой мощностью, надежностью, ремонтопригодностью, простотой обслуживания и дешевизной запасных частей. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.

Производство в настоящее время

На сегодняшний день производство ЯМЗ-236 продолжается, хотя уже есть его преемник ЯМЗ-530. Объемы реализуемых моторов не падают, но из-за военных действий на Украине прекратились поставки на Кременчугский автосборочный завод, выпускавший всем известные грузовики КРАЗ. Ярославский завод, конечно, потерял сегмент продаж двигателей, но производство от этого не сократилось.

Технические характеристики и устройство

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона 90 градусов. Топливо подается непосредственно в цилиндры, то есть непосредственный впрыск. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базовом и 140 мм в ремонтном варианте, при его ходе 140 мм.

Двигатель имеет ТНВД механического типа и форсунки, которые непосредственно и производят впрыск в каждый цилиндр. Каждая головка имеет 6 клапанов – 3 впускных и 3 выпускных.

Система охлаждения – жидкостная с принудительной циркуляцией, которая осуществляется с помощью водяного насоса. Привод представляет собой ремень, который вращает шкив помпы от шкива коленчатого вала.

Двигатель ЯМЗ-236 имеет объем 11 литров, мощность колеблется от 150 до 420 лошадиных сил. На последних моделях она была увеличена до 500 л.с. В связи с повышением тарифов на топливо производители ЯМЗ-236, потреблявшего 40 литров на 100 километров, снизили этот показатель до 25 литров.

Основной силовой агрегат делался из чугуна до 2010 года, пока не было принято решение перевести его на алюминий, как и ГБЦ. Это позволило упростить процедуру ремонта и растачивания шеек цилиндров, а хонингование стало более точным. При этом звено части не утратило былой силы.

Основные характеристики ЯМЗ-236 показывают, что двигатель имеет достаточно простую конструкцию, что позволяет легко его ремонтировать и обслуживать.

Регулировка

ЯМЗ-236, который регулируется вручную, требует специального инструмента. Он включает в себя довольно много операций. Рассмотрим основные манипуляции, которые необходимо провести:

• Регулировка клапанов, которая производится специальным щупом, предназначенным для двигателя ЯМЗ-236. Узел двигателя позволяет выполнять эту операцию со снятой клапанной крышкой.
• Регулировка сцепления, точнее этот процесс называется балансировкой. Проводится на специальном стенде.
• Регулировка подачи топлива через ТНВД.

Все регулировочные операции проводятся только в автосервисах, так как для них требуется специальный инструмент, который сложно найти в гараже.

Сервис

Обслужить дизель ЯМЗ-236 достаточно просто, если знать как и что делать. Рассмотрим основные операции, которые входят в услугу:

1. Замена масла. Обычно для этого двигателя рекомендуется использовать смазку для дизелей типа М10Г2К.
2. Замена фильтрующих элементов. В моторе несколько фильтров, менять которые стоит каждые 15 000 км. Это масляный фильтр, фильтрующий элемент грубой и тонкой очистки топлива, ремкомплекты всех фильтров.
3. Регулировка впрыска, проще говоря – обдув форсунок.
4. Замена прокладок клапанных крышек и ГБЦ. В некоторых случаях меняется набивочный материал поддона.
5. Подвеска или замена приводных ремней.

Вот в принципе и все техобслуживание, которое проводится на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.

Ремонт

Двигатель ЯМЗ-236 ремонтируется только в автосервисах, т.к. требует наличия специального оборудования и инструмента. В их состав входят такие стенды: для разборки и сборки силового агрегата и его элементов, балансировочные, регулировочные и для испытаний.

Также потребуется специальное оборудование:

• Сверлильно-хонинговальный станок.
• Оборудование для шлифовки и полировки коленчатого вала.
• Стенд с ванночкой для опрессовки.
• Развертки для притирки седел клапанов.
• Оборудование для установки направляющей арматуры.
• Токарно-фрезерный станок.
• Стенд для чистки форсунок.
• Пресс для запрессовки подшипников и сальников.
• Аргонная сварка, в некоторых случаях.
• Прочий инструмент и спецоборудование для ремонта дизельных двигателей.

Как видно из списка, стендов и оборудования потребуется довольно много, что не каждый автосервис может себе позволить.

Двигатель ЯМЗ-236 ремонтируется в несколько этапов. Все они достаточно сложны, и за каждую отвечает профессионал узкого профиля. Рассмотрим все этапы по очереди:

1. Разборка. Наверное, и так понятно, что ДВС разбирается с помощью обычного расширенного набора инструментов и пневматического пистолета.
2. Диагностика неисправностей и определение перечня запасных частей, подлежащих замене.
3. Шлифовка коленвала и подготовка блока цилиндров.
4. Мойка всех запасных частей и узлов. Обычно его проводят горячим керосином.
5. Когда все готово, происходит сборка.

Процесс разборки ЯМЗ-236 занимает около 6-8 часов. Подготовка деталей к сборке занимает примерно 16-20 часов в зависимости от сложности неисправности. Процесс сборки занимает до 36 часов. Все зависит от того, насколько изношены основные агрегаты и узлы и насколько хорошо они подготовлены к завершающему этапу работ.

Планы на будущее

В 2020 году Ярославский завод планирует прекратить выпуск двигателей ЯМЗ-236, так как на смену им приходит новый ЯМЗ-660, который станет на 100 лошадиных сил мощнее, а объем увеличится до 12,5 литров. При этом сохранится классическая компоновка цилиндров и клапанов. Нововведением планируется сделать электронный ТНВД, который будет иметь стандарт Евро-5, что позволит двигателям выйти на мировой рынок.
