Как выставить зажигание на ямз 236 самостоятельно

Установка зажигания – процесс регулировки и контроля впрыскивания топлива. Выставить зажигание ЯМЗ 236 м2 можно самостоятельно или с помощью специалистов СТО.

Регулировку нужно производить следующим образом:

• найти отметку на муфте у топливного насоса и зафиксировать деталь этой отметкой вверх;
• развернуть двигатель, чтобы получить значение в 20 градусов на шкале;
• ослабить болтовое соединение, зафиксированное на муфте, развернуть её на позицию позднего зажигания;
• отвернуть трубку, подающую топливо к цилиндру No1;
• протереть детали и очистить от грязи;
• медленно вращать муфту, пока топливо не будет заметно в выемке, расположенной на первичном цилиндре;
• закрутить болтовые крепежи на муфте.

Для проведения регулировки в конструкции картера маховика есть два специальных люка. На корпусе детали обозначены значения углов. При этом нижняя графа выражает значения в цифрах, а боковая графа – буквами.

Вращение коленчатого вала производится только по направлению часовой стрелки. Взгляд направлен со стороны вентилятора. Вращение можно производить с помощью ключа, зацепленного за болтовое соединение. Крышка картерного люка должна быть демонтирована.

Во время процесса совмещения меток буква «А», нанесенная на торцевой части муфты, должна совместиться с меткой «Б» на нижнем указателе. Если соединения не произошло, то необходимо осуществить точную настройку деталей.

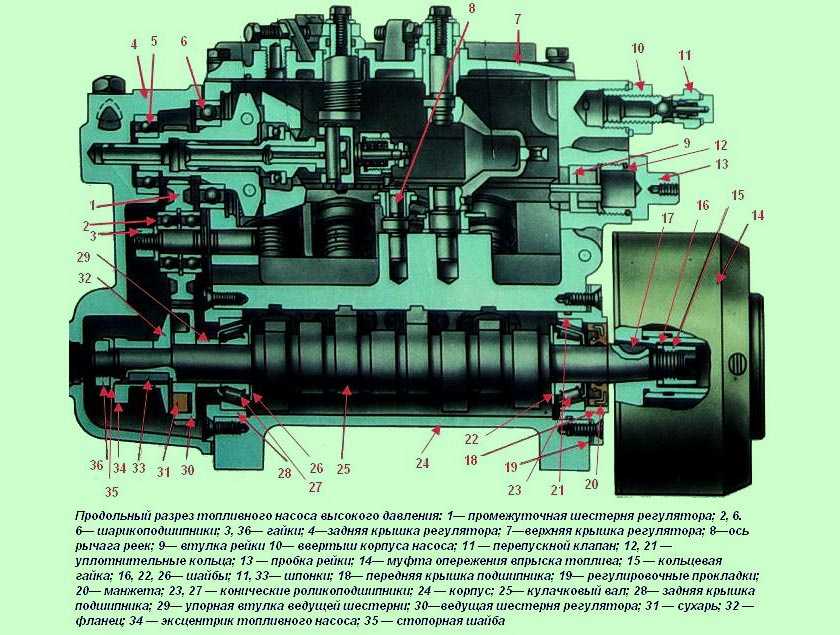

Искомая величина опережения находится рядом с особой отметкой. Муфта опережения впрыска топлива ЯМЗ 236 является местом нанесения этой риски. Нормальное значение равняется 20 или 18 пунктам. Сам угол топливной массы определяется по первичному цилиндру.

Контроль осуществляется с помощью обычного насоса. Так, им прорабатывают систему питания автомобильного двигателя, в обязательном порядке предварительно приоткрыв клапаны, сквозь которые из двигателя уходит воздух.

После того, как воздушные массы вышли без остатка, пробки заворачивают. Далее следует подсоединить прибор моментоскоп к штуцерам специальной секции от топливного насоса. Перед проведением процедуры необходимо снять ТНВД цилиндра ямз 236.

Регулирование опережения производится таким образом:

• скобу от рабочего силового аппарата переводят в рабочее состояние;
• сливают из стеклянного сосуда все топливо до момента, когда объем жидкости будет достигать отметки в средней части трубки;
• осторожно поворачивают коленвал.

Все движения нужно совершать строго по направлению кручения. Текущее расположение мениска в трубке необходимо постоянно наблюдать и контролировать. Резкий его подъем сигнализирует о начале пуска топлива определенной секцией. Линия, нанесенная на шкив, должна быть противоположной линии с числовыми метками. Процедура постановки угла требует особой точности до 1 значения.

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня. Вращение вала важно производить плавно и очень медленно.

При скользких креплениях ТНВД ЯМЗ 236 м2 важно поворачивать таким образом, чтобы впрыск топливной массы соответствовал обозначению впрыска на маховике.

Связанные материалы: зажигание ЯМЗ 236

Дата публикации: 12 декабря 2018

Проверка и регулировка угла опережения впрыскивания топлива ЯМЗ-238Н

Угол опережения впрыска топлива.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышки шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:

риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° для двигателей ЯМЗ-238Н, ЯМЗ-238ФМ и ЯМЗ-238Л и 15° для двигателей ЯМЗ-238Б и ЯМЗ-238Д; метки для регулировки нанесены на крышке шестерен распределения (рис. 49) и на маховике (рис. 50).

Рис. 49. Совмещение рисок на шкиве коленчатого вала и крышке шестерен распределения:

1 – крышка шестерен распределения; 2 – шкив коленчатого вела, а – направление вращения колончатого вала.

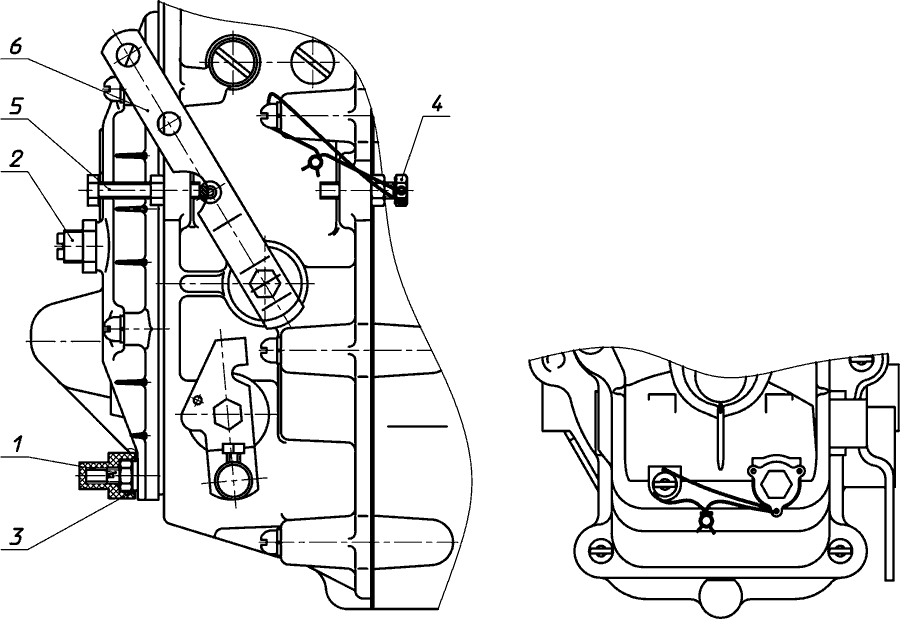

Рис. 50. Совмещение рисок на маховике с указателем картера маховика; .

1 – Указатель картера маховика; 2 – маховик; 3 – картер маховика; А – направление вращения коленчатого вала.

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала (рис. 46) или ломиком за отверстие в маховике (рис. 47) при снятой крышке люка карьера маховика.

В момент совмещения меток должны совместиться метка на торце муфты 3 (рис. 51) опережения впрыскивания с риской на указателе 2. Если метки не совместились, отдернуть 2 гайки, как показано на рис. 51, и поворотом муфты опережения за счет овальных отверстий на фланце полумуфты совместить указанные на рис. 51 метки.

Не сбивая совмещенного положения меток, затянуть гайки или болты привода, и провернув коленчатый вал, проверить правильность установки угла опережения впрыскивания.

Проверить установку угла опережения впрыскивания. Несовпадение рисок должно быть не более одного деления или 10 поворота коленчатого зала.

Если плунжерные пары имеют значительные эксплуатационные износы, проверку угла опережения впрыскивания топлива по упомянутым меткам дает существенную погрешность. В связи с этим рекомендуется для повышений точности проверки установки угла опережения впрыскивания топлива использовать анализатор К-290, стробоскоп К-269 или дизель-тестер К 296, Приборы выпускаются серийно Новгородским производственным объединением «Автоспецоборудование».

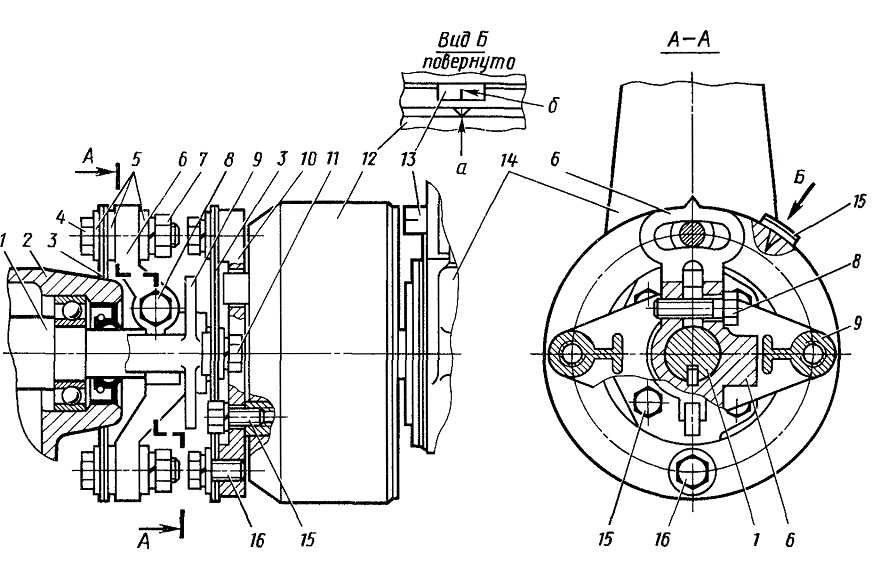

Рис. 51. Привод топливного насоса высокого давления:

1 – топливный насос высокого давления; 2 – указатель; 3 – муфта опережения: 4,6 – пластины привода; 5 – ведущая полумуфта; 7 фланец полумуфты.

Последовательность проверки и регулирования угла опережения впрыскивания топлива изложено в инструкциях на приборы. Использование приборов, кроме повышения точности, позволяет сократить трудоемкость выполнения регулировочных работ.

Проверить наличие масла в муфте опережения, если необходимо, долить масло. Для контроля установить муфту отверстиями в верхнее положение и вывернуть пробки. При медленном повороте муфты на 70° из одного отверстия должно начать вытекать масло. После доливки масла пробки завернуть.
