Угб 50 м: Буровая установка УГБ-50М
Буровая установка УГБ-50м
Буровая установка УГБ-50М предназначена для бурения гидрогеологических, инженерно-геологических и разведочных скважин.
Способы бурения:
- Шнековый
- Ударно-канатный
- Колонковый
Глубина бурения шнеками и ударно-канатным способом до 50 метров, при наличии бурового насоса колонковое бурение возможно до глубины 100 м.
Бурение осуществляется в породах до IV категории буримости.
Оглавление
- 1 Технические характеристики УГБ-50 М
- 2 Производитель
- 3 Шасси
- 4 Конструкция
- 4.1 Кинематическая схема
- 5 Каталог запчастей
Технические характеристики УГБ-50 М
| Параметры | ед. измерения | Значение |
| Грузоподъемность | т | |
| — Номинальная | 2,6 | |
| — Максимальная | 7,3 | |
| Основной способ бурения | Вращательный шнеком и ударно-канатный | |
| Рекомендуемая глубина бурениям | м | 50 — шнеками / 100 — трубами диаметром 50 мм |
| Рекомендуемый диаметр скважины | мм | |
| — Начальный | 198 / 198 | |
| — Конечный | 151 / 92 | |
| Транспортная база | Газ 66-02 | |
| Силовой привод | Дизель Д-65 | |
| Мощность | л/с | 50-55 |
| Высота вращения | об/мин | 1600 |
| Удельный расход топлива | г/л. с.ч | 210 |
| Ресурс до капитального ремонта | ч | 3000 |
| Мачта | Цельносварная | |
| Высота до оси кронблока | м | 8,0 |
| Подъем мачты | Гидродомкратом | |
| Длина бурильной трубы/свечи | м | 3 / 6 |
| Механизм вращения | Вращатель | |
| Частота вращения, прямые передачи | об/мин | 70, 125, 200 |
| Число передач | 6 (три обратные) | |
| Крутящий момент максимальный | кгс-м | 250 |
| Механизм подъема | Лебедка | |
| Натяжение талевого каната | тс | 2,6 |
| Диаметр каната | мм | 13,5 |
| Емкость барабана | м | 60 |
| Оснастка талевой системы | Двух- и трехструнная | |
| Скорость подъема крюка | м/с | 0,64-1,98 (на прямом канате ) |
| Тип подачи | Гидравлическая | |
| Усилие подачи | тс | |
| — Вниз | 5,2 | |
| — Вверх | 2,0 | |
| — Ход подачи | м | 1,5 |
| Буровой насос | НГР 250/50А (по заказу) | |
| Приводная мощность | л. с. | 32 |
| Максимальная подача | л/с | 4,2 |
| Максимальное давление | кгс/см2 | 50 |
| Ударный механизм | ||
| Масса инструмента | т | 0,4 |
| Частота ударов | в 1 мин | 45 |
| Величина хода | м | 0,65 |
| Компрессор | — | |
| Гидравлический насос | НШ-32 | |
| Электрогенератор | Генератор двигателя | |
| Напряжение | В | 12 |
| Управление основными рабочими механизмами | Механическое | |
| Укрытие | Укрытие прицепа 2ПН2 | |
| Габаритные размеры основного блока в транспортном положении | м | 8,0×2,25×3,5 |
| Масса основного блока (транспортная) | т | 6,235 |
| Поставляемого комплекта | т | 13,7 |
| Гарантийный срок исправной работы | мес | 12 |
| Межремонтный период до первого капитального ремонта | ч | 4800 |
Производитель
Производителем являлся Щигровский завод геологоразведочного оборудования, ныне это группа компаний «Геомаш».
Буровая установка УГБ-50М выпускалась до конца 80-х годов. Её преемники: УГБ-1ВС, а затем ПБУ-1 и ПБУ-2.
На сегодня УГБ-50М одна из самых дешевых буровых машин на рынке.
Шасси
Буровая установка может работать как на шасси, так и без него. Одно из преимуществ УБГ-50 — малый вес, легкая конструкция весит примерно 300 кг.
Значительная часть буровых установок были смонтированы на шасси ГАЗ-66, а комплект бурового инструмента предполагалось транспортировать специальным прицепом 2ПН2.

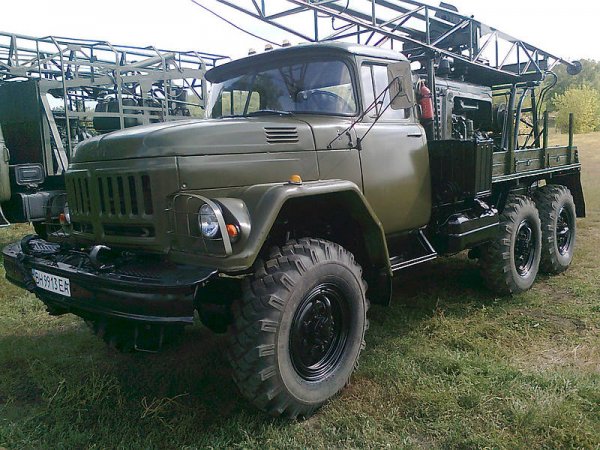

Также существуют модификации на шасси ЗИЛ.
Конструкция
1 — Шасси ГАЗ-66, 2 — рама, 3 — установка двигателя, 4 — бак масляный, 5 — гидродомкраты подъема мачты, 6 — вал карданный, 7 — ударный механизм, 8 — коробка передач, 9 — лебедка с тормозами, 10 — гидроцилиндр подачи, 11 — мачта, 12 — вертикальный вал, 13 — вращатель, 14 — освещение, 15 — шнек, 16 — ограждение, 17 — пульт управления, 18 — домкрат;На раме установлены: Двигатель Д-65ЛС со сцеплением, двигатель оборудован радиаторами, щитком приборов и канатом, коробка передач, лебедка, ударный механизм, мачта, по направляющим которой перемещается двумя гидроцилиндрами вращатель.
Вращатель через вертикальный вал, соединенный с коробкой передач, получает три прямые и три обратные скорости.
Вращатель при спуско-подъемных операциях отводится в сторону и фиксируется, освобождая пространство для подъема шнеков или ударного инструмента. В шпиндель вращателя вставляют патрон с шестигранным отверстием для шнека с пальцевым креплением или ведущая шестигранная штанга для колонкового бурения.
Планетарная лебедка станка управляется двумя ленточными тормозами, один из которых играет роль фрикциона. Барабон лебедки или вал с кривошипом ударного механизма включается зубчатой муфтой. От коробки передач лебедка получает три скорости.
Ударный механизм содержит балансир и кривошипно-шатунный механизм с пружинным амортизатором.
Мачта с открытой передней гранью имеет рабочий и дополнительный ролики. Подъем осуществляется двумя гидродомкратами. При опускании мачты требуется отключение вертикального вала от коробки передач. Для освещения используют дизельный генератор напряжением 12 В.
Управление установкой (дроссель, гидрораспределитель, рычаги) располагается на левой стороне.
От шкива коробки передач может приводиться буровой насос НБ-4, НБ-32, который устанавливают на деревянных салазках с правой стороны станка.
Кинематическая схема
1 — двигатель Д-65ЛС с фрикционом, 2 — ударный механизм, 3 — фрикцион (тормоз включения барабана и вала лебедки), 4 — лебедка, 5 — тормоз барабана, 6 — канат, 7 — зубчатая муфта привода вращателя, 8 — вертикальный вал, 9 — мачта, 10 — вращатель, 11 — шнек, 12 — муфта реверса вращателя, 13 — коробка передач, 14 — блок переключения передач, 15 — шкив привода бурового насоса, 16 — вал карданный, 17 — муфта включения барабана и вала лебедки.
Каталог запчастей
Каталог запчастей и сборочных единиц предоставлен производителем, качество сканированного документа плохое. Ссылка для скачивания.
Установка УГБ-50М
Установка УГБ-50М
Буровая установка УГБ-50М предназначена для бурения гидрогеологических скважин глубиной до 50 м с начальным диаметром 230 мм шнековым способом без промывки с выполнением пробных откачек, а также для сооружения скважин при инженерно-геологических и разведочных работах.
Установка может бурить скважины также ударно-канатным и колонковым способами, что особенно важно при бурении твердых пород, когда шнековый способ бурения не может быть применен.
Колонковое бурение используют при сооружении разведочных скважин глубиной до 100 м при начальном диаметре 200 мм. Для этого в установке предусмотрен привод бурового насоса, а сам насос установлен на дополнительной раме непосредственно около установки.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Буровая установка УГБ-50М смонтирована на шасси автомобиля повышенной проходимости ГАЗ-66.
Все основные узлы установки расположены на общей сварной раме, которая крепится к раме автомобиля.
Установка снабжена специально оборудованным автоприцепом с комплектом рабочего бурового (шнекового) инструмента и необходимым инвентарем. Обсадные трубы, колонковый инструмент и бурильные трубы доставляют отдельным грузовым транспортом.
Рис. 1. Буровая установка УГБ-50М:
1 — домкрат; 2—автомобиль; 3— рама; 4 — бак масляный; 5 — приводной двигатель; 6 — гидроцилиндры подъема мачты; 7 — ударный механизм: S — коробка передач; 9— тормоз лебедки; 10 — управление гидросистемой; 11 — управление установкой; 12 — лебедка; 13 — направляющий ролик; 14 — мачта; 15—вращатель с механизмом подачи; 16 — электроосвещение; 17 — шнек; 18 — ограждение; 19 — гидроцилиндры подачи; 20 — подвеска гидроцилиндров подачи.
На рисунке 112 представлена кинематическая схема буровой установки УГБ-50М.
Вращение от приводного двигателя через муфту сцепления, включаемую рычагом, и промежуточный вал передается на коробку передач.
От нее вращение через реверсивный редуктор, включаемый рукояткой, поступает на вращатель, а через зубчатую передачу на лебедку и связанный с ней ударный механизм. Для управления лебедкой служат рычаги. Через шкив, установленный на приводном валу коробки передач, с помощью клиноременной передачи вращение может передаваться на буровой насос. Коробка передач обеспечивает три частоты вращения барабана лебедки, вращателя и бурового насоса. Управляется она с помощью рычага.
Конические шестерни реверсивного редуктора обеспечивают изменение направления вращения бурового инструмента. От реверсивного редуктора через зубчатую муфту и приводной вертикальный вал 6 вращение передается на подвижный вращатель и колонну шнеков.
Число ударов инструмента при ударно-канатном способе бурения регулируют изменением частоты вращения приводного двигателя.
Пробные откачки из скважины проводят штанговым насосом с помощью ударного механизма при наименьшей частоте вращения с числом качания не более 45 в 1 мин и длиной хода 650 мм.
Коробка передач служит для передачи вращения вращателю, лебедке, ударному механизму и буровому насосу.
Вращение от приводного двигателя через промежуточный вал и полумуфты передается на ведущий Бал, закрепленный в корпусе коробки. Шестерня ведущего вала находится в постоянном зацеплении с шестерней, закрепленной неподвижно на промежуточном шлицевом валу. На этом же валу установлен подвижный блок из трех шестерен, вводимых с помощью рукоятки в зацепление с блоком шестерен и шестернями приводного вала. В результате приводному валу сообщаются три частоты вращения. Через коническую шестерню, находящуюся в постоянном зацеплении с блоком шестерен, и шестерню вращение передается на лебедку установки. На одном конце приводного вала закреплен шкив 8 для привода бурового насоса, а на другом — коническая шестерня, находящаяся в зацеплении с двумя коническими шестернями, свободно вращающимися на вертикальном валу и оснащенными зубчатыми муфтами. На этом же валу на двух шпонках установлена подвижная муфта.
Рис. 2. Кинематическая схема установки УГБ-50М. Позиции даны в тексте.
Рис. 3. Коробка передач установки УГБ-50М. Позиции даны в тексте.
Вращатель передает вращение буровому снаряду от вертикального вала коробки передач.
Рама, в которой помещен вращатель установки, перемещается по укрепленным на мачте направляющим. В корпусе вращателя на подшипниках установлены три косозубые шестерни, передающие крутящий момент от вертикального вала шпинделю вращателя. На вертикальный вал вращение от реверсивного редуктора передается через соединительную и промежуточную муфты. В шпиндель вставляется патрон при шнековом бурении или ведущая труба при колонковом. В нижней части патрона имеется шестигранное отверстие для хвостовика шнека.
Ведущая труба для колонкового бурения шестигранного сечения имеет внутреннее отверстие для прохода промывочной жидкости. В верхней части ведущей трубы сделаны пазы для закрепления ее в шпинделе вращателя н резьба для присоединения вертлюга-сальника, а в нижней — резьба для соединения с бурильными трубами.
Вверх и вниз вращатель перемещают цилиндрами подачи с обязательным стопорением его в рабочем положении. В корпусе вращателя имеются два отверстия для фиксации вращателя в рабочем и транспортном положении.
При спуске-подъеме вращатель отводят в сторону от устья скважины поворотом на цапфах рамы.
На боковой крышке вращателя устроена проушина, соединяющая его с подъемной скобой каната и поддерживающая колонну шнеков при самопроизвольном затягивании шнековой колонны в скважину во время бурения.
При укладке мачты в транспортное положение нижнюю зубчатую муфту отключают от вала коробки передач.
Мачта установки — цельносварная, трубчатая, с открытой передней гранью, с высотой до оси кронблока 8 м — шарнирно закреплена на раме установки.
Рис. 4. Вращатель установки УГБ-50М. Позиции даны в тексте.
В верхней части мачты на неподвижной оси установлены рабочий ролик и траверса, предназначенные для крепления конца дополнительного каната и подвески дополнительного блока.
При двухструнной талевой оснастке грузоподъемная сила на крюке достигает 50 кН, при трехструнной — 70 кН, а при работе на прямом канате — 25 кН.
Нижние концы ног мачты заканчиваются винтовыми домкратами, опирающимися на башмаки. В рабочем положении ноги мачты присоединяются к раме.
Лебедка установки планетарного типа грузоподъемностью 2,6 т.
Вал лебедки свободно вращается на двух сферических шарикоподшипниках, смонтированных в кронштейнах. На валу свободно посажен барабан, разделенный на две секции, на которые наматывается канат. Одна секция с канавами предназначена для работы ударным механизмом, а также для спуско-подъемных операций с буровым снарядом, другая гладкая —для укладки запасного каната.
Лебедка получает вращение от коробки передач через промежуточную шестерню и шестерню, установленную на солнечной шестерне планетарной передачи. Ведущий диск и прижимное кольцо являются опорами для осей трех шестерен-сателлитов планетарной передачи. Ведущий диск посажен на вал на подшипниках и имеет зубчатую полумуфту.
К внутреннему диску барабана крепят также зубчатую полумуфту. На валу на шпонках неподвижно закреплена зубчатая муфта, которая может вводиться в зацепление с муфтой включения барабана. Механизм включения размещен на переднем кронштейне и состоит из диска и рычага.
Венцовая шестерня с внутренним зацеплением вмонтирована в тормозной шкив барабана лебедки.
На конце вала лебедки закреплен кривошип, предназначенный для привода ударного механизма.
Управляют работой лебедки два ленточных тормоза:
тормоз подъема и тормоз спуска. Управление тормозами лебедки выведено на центральный пост и осуществляется двумя рычагами с эксцентриковыми зажимами.
Рис. 5. Лебедка установки УГБ-50М. Позиции даны в тексте.
Рис. 6. Гидросистема установки УГБ-50М:
I — подъем; II — нейтральное положение; III — опускание. Позиции даны в тексте.
Рычаг управления тормозом подъема предназначен для подъема бурового инструмента при извлечении его из скважины, а рычаг управления тормозом спуска — для остановки барабана лебедки при спуске и подъеме бурового инструмента, а также для постепенного стравливания каната с барабана по мере углубления скважины при ударном бурении.
Ударный механизм состоит из вала, балансира с роликом и кривошипно-шатунного механизма. Вал ударного механизма приводится в качательное движение кривошипно-шатунным механизмом от вала лебедки.
Шатун имеет пружинные амортизаторы.
Гидросистема установки предназначена Для подачи бурового снаряда на забой, а также спуска и подъема мачты. Из масляного бака масло маслонасосом по трубопроводу подается к дросселю, с помощью которого регулируют давление в системе. От дросселя масло поступает через гидрораспределитель в гидравлические домкраты подъема и опускания мачты или в домкраты подачи бурового снаряда. Положения рычагов гидрораспределителя для опускания и подъема мачты (А) и для перемещения вращателя (В) показаны на рисунке 6.
Домкраты подачи, прикрепленные шарнирно на ферме мачты к раме вращателя, служат для передачи осевой нагрузки на породоразрушающий инструмент, бурения с разгрузкой, а также для подъема бурового инструмента при аварии.
Перед подъемом мачты рукоятку управления ставят в нейтральное положение и удаляют из гидросистемы воздух прокачиванием масла. При подъеме мачты левую рукоятку гидрораспределителя переводят в положение «подъем». При этом масло поступает в нижнюю полость гидравлических домкратов подъема мачты и мачта поднимается.
Из штоковых полостей масло поршнем выдавливается в маслобак. После подъема мачты закрепляют ноги и с помощью винтовых домкратов выравнивают установку по отвесу на мачте. При этом рессоры задних колес должны быть полностью разгружены.
При опускании мачты левую рукоятку переводят в положение «спуск». При этом масло поступает в штоко-вую полость домкратов и мачта опускается. Для остановки мачты в любом положении достаточно левую рукоятку поставить в положение «нейтраль».
Вверх вращатель перемещают, установив правую рукоятку гидрораспределителя в положение «подъем». В результате масло, поступая в штоковую полость домкратов подачи, будет поднимать поршень и связанный с ними вращатель. При спуске вращателя правую рукоятку ставят в положение «спуск».
Перед подъемом и спуском мачты, а также перед бурением левая и правая рукоятки гидрораспределителя должны находиться в положении «нейтраль», а дроссель должен быть полностью открыт. Скорости подъема и спуска мачты, а также перемещения вращателя регулируют дросселем, изменяя давление масла в системе.
Безотказная и долговечная работа буровой установки в- первую очередь зависит от своевременной и правильной смазки узлов и механизмов. Вращающиеся детали коробки передач и вращателя смазывают разбрызгиванием масла, заливаемого в корпуса коробки и вращателя. Обычно применяют индустриальное масло.
Рис. 7. Пульт управления гидросистемой:
1 — дроссель; 2 — гидрораспределитель; 3 — рукоятка управления подъемом мачты; 4 — рукоятка управления вращателем; 5 — манометр.
В коробку передач заливают около 12 л масла, которое полностью заменяют через 500 ч работы буровой установки. Масло из коробки передач поступает к шестерне планетарной передачи лебедки. В корпус вращателя заливают 6…8 л масла с таким расчетом, чтобы его уровень поддерживался на высоте, равной 1/3 ширины шестерен. Полностью масло во вращателе заменяют также через 500 ч работы установки. При смене масла корпуса коробки и вращателя промывают керосином.
Подшипники муфты сцепления приводного двигателя, рабочего и направляющего роликов мачты, верхний подшипник реверсивного редуктора коробки передач, втулки подшипников вала балансира и оттяжного ролика ударного механизма, а также оси вращения рычагов управления и всех шарнирных соединений смазывают ежедневно солидолом.
Остальные узлы установки смазывают солидолом при разборке.
