Турбокомпаундный двигатель – принцип работы и устройство

Автор: Владимир Егоров
Источник: icarbio.ru
19262 2
Турбокомпаундный двигатель (ТКД)
Двигатель внутреннего сгорания, в котором работа газов происходит не только в цилиндро-поршневой группе, но и в силовой турбине, связанной с коленчатым валом.

Большое распространение получили турбокомпаундные двигатели большой размерности. Сначала корабельные, а затем и авиационные моторы (например, на самолетах «Boeing B-29» и «Douglas DC-7»).

Однако турбокомпаундный силовой агрегат дает экономию топлива, а также имеет лучшие показатели надежности и долговечности в сравнении с классическим поршневым двигателем. Если коэффициент полезного действия (КПД) бензинового двигателя составляет около 30 – 35 %, а дизеля с турбонаддувом – 40 %, то КПД турбокомпаундного мотора может достигать 46 %. Экономичность, надежность и долговечность играют важную роль для коммерческого автотранспорта, поэтому с начала 90-х годов XX века начались попытки внедрения силовой турбины в дизельный двигатель на грузовиках.

Устройство и принцип работы

Турбокомпаунд преобразует энергию, которая в противном случае и ушла бы в атмосферу, в работу за счет силовой турбины, приводимой в действие выхлопными газами. Это типичный пример утилизации остаточной энергии отработавших газов.

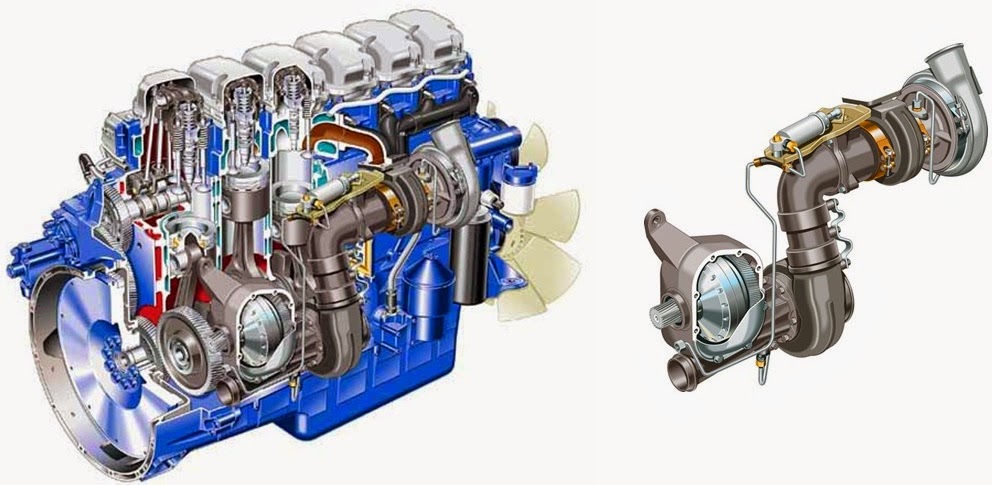

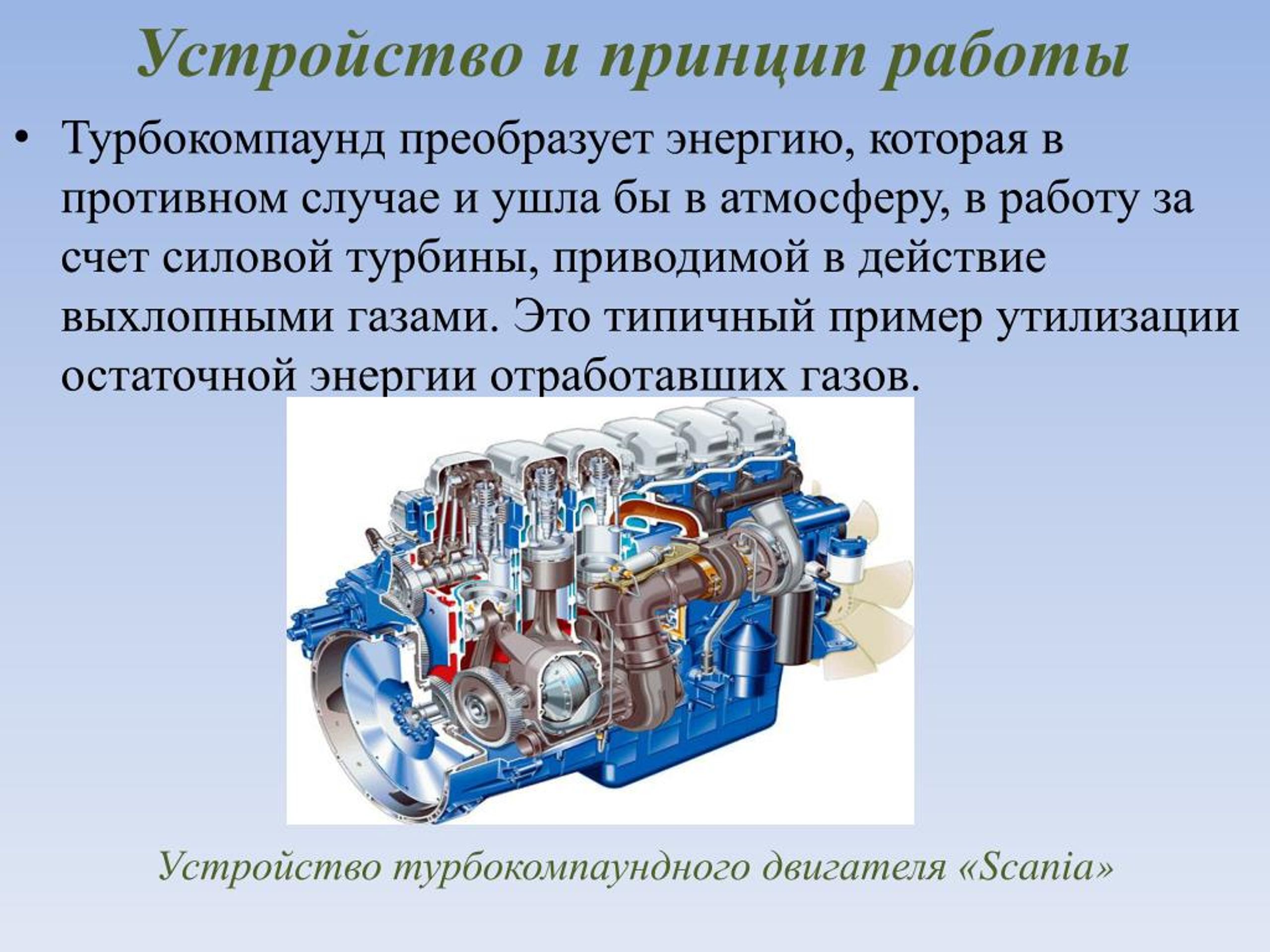

Устройство турбокомпаундного двигателя «Scania»

Турбокомпаундный двигатель – это частный случай компаундного двигателя. В последнем дополнительная работа извлекается при расширении отработавших газов в цилиндре низкого давления.

Как правило, современный дизель уже включает две турбины. Это газовая и компрессорная (по сути, центробежный компрессор) турбины турбонаддува посаженные на один вал. При компаундировании двигателя добавляется третья – силовая турбина (компаунда). Она также вращается отработавшими газами со скоростью до 55000 об/мин. Чтобы передать такое быстрое вращательное движение на коленчатый вал, создавав тем самым полезную прибавку крутящего момента, необходимо уменьшить скорость вращения до примерно 2000 об/мин за счет шестерней и гидромуфты.

Гидравлическая муфта не увеличивает передаваемый момент, но ее пробуксовка позволяет плавно согласовать различные частоты вращения (при их резком изменении) маховика и силовой турбины.

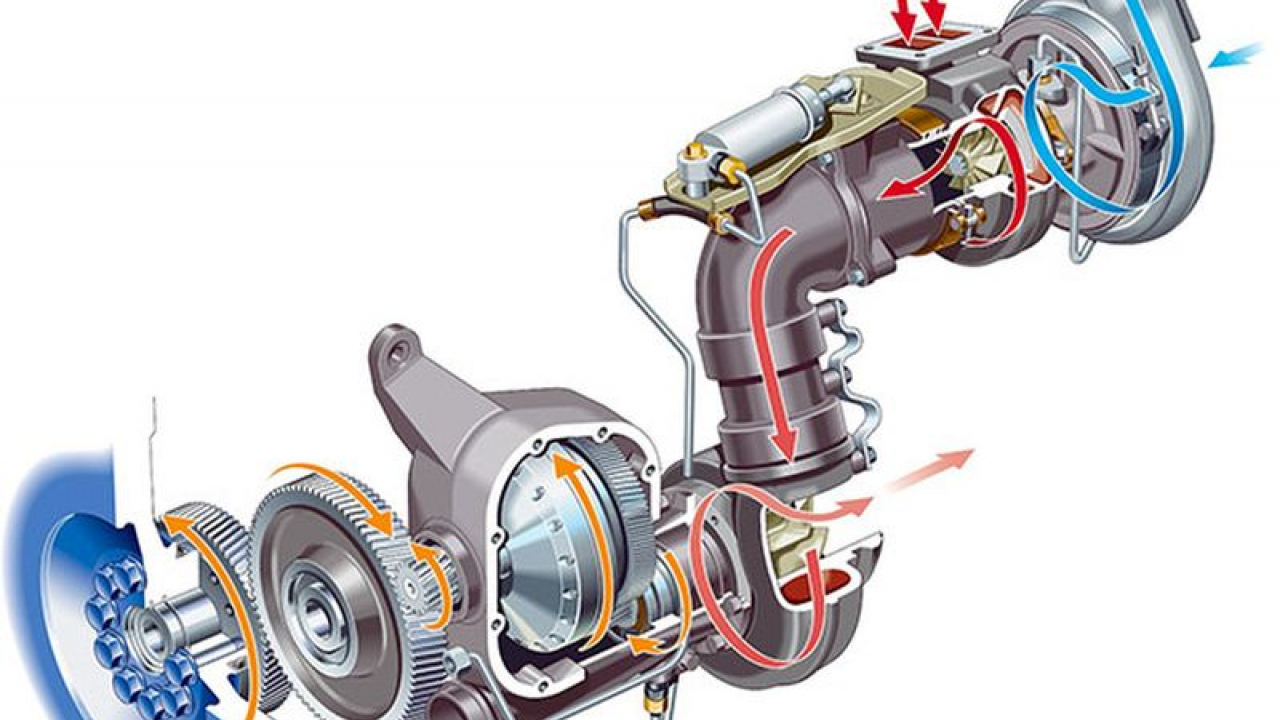

Схема работы турбокомпаундного двигателя

Рассмотрим, как работает турбокомпаундный двигатель:

  1. Выхлопные газы с температурой 600 – 700 °C поступают в газовую турбину наддува, раскручивая её до 55000 – 100000 об/мин.
  2. Газовая турбина через вал передает вращение на центробежный компрессор туробонаддува, который нагнетает воздух во впускной трубопровод для приготовления горючей смеси.
  3. Выхлопные газы покидают турбонаддув, потеряв там около 100 °C.
  4. Отработавшие газы, сохраняя высокую температуру, поступают в силовую турбину турбокомпаунда, раскручивая её примерно до 55000 об/мин.
  5. Вращение силовой турбины передается через понижающую передачу и гидравлическую муфту на коленчатый вал и маховик двигателя.
  6. Температура газов на выходе из турбокомпаунда также снижается примерно на 100 °C. Выхлопные газы отводятся через выпускную систему.

Турбокомпаундный дизель

Но автомобилях турбокомпаунд появился в 1991 году, когда фирма «Scania» представила автомобильный шестицилиндровый дизель «DTC11», оснащенный силовой турбиной. Данный двигатель имел рабочий объем 11 литров и развивал мощность 400 л. с. Также он был на пару сотен килограммов легче 14-литровой «восьмерки» аналогичной мощности без турбокомпаунда.

Инженеры «Scania» предвещали этому мотору прекрасное будущее, но как оказалось двигатель «DTC11» работал слишком «жестко». Кроме того, он показал недостаточную топливную экономичность. В результате спрос на данный двигатель был недостаточным (выпущено всего 1500 шт.), поэтому его производство было свернуто.

Эта неудача привела к тому, что появления нового шведского шестицилиндрового турбокомпаундного двигателя «Scania DT 12 02» затянулось. Чтобы снова не потерпеть провал, «Scania» в 1998 году запустила в опытную эксплуатацию 25 грузовиков с турбокомпаундом. Отзывы водителей – самые хорошие. Новый мотор работает очень тихо, а также экономичность на высоком уровне.

Максимальная мощность «Scania DT 12 02» достигает 470 л. с. при рабочем объеме 12 л, что на 50 сил больше, чем у аналога без турбокомпаунда. Но силовая турбина – только одна особенность нового мотора. Второе новшество – это необычные насос-форсунки HPI (High Pressure Injection), созданные в сотрудничестве с фирмой «Cummins». В насос-форсунах HPI управление впрыском осуществляется гидравлически, с помощью самого топлива. Чем больше дизельного топлива под давлением 18 атмосфер поступит в насос-форсунку по управляющему каналу, тем раньше начнется впрыск (его давление – 1500 атмосфер, а в будущем – до 2400). Также «Scania» разработала новый электронный блок управления двигателем.

Преимущества и недостатки

Плюсы:

  • рост эффективного КПД двигателя, а, следовательно, низкий удельный расход топлива;
  • вращение коленчатого вала дополняется постоянной передачей усилия от силовой турбины, что сглаживает пульсацию нагрузки, вызванную периодическими тактами сгорания в цилиндрах;
  • разгрузка поршневой части двигателя приводит к улучшению показателей надежности и долговечности.

Минусы:

  • усложнение конструкции;
  • усложнение обслуживания;
  • как следствие, увеличение стоимости.
Опубликовано 02.04.2014

Читайте также

Комментарии

HOLSET – турбина с именем

Турбонаддув – источник мощности двигателя. Однако у этого утверждения есть и сторонники, и противники. Разберемся в целесообразности применения турбин на примере продукции компании HOLSET.

Человечество давно заметило – любое топливо лучше всего горит на ветру. Столетиями кузнецы использовали принудительную подачу воздуха в плавильную печь и горн… А с появлением двигателей внутреннего сгорания уже в начале ХХ века начались эксперименты с наддувом по повышению мощности атмосферных моторов. Авиация, судостроение, промышленные двигатели гигантского объема – где только не использовался потом турбонаддув, а в автомобилях всплеск интереса к «наддутым» моторам появился после окончания Второй Мировой войны.

Современный ДВС не может быть атмосферным, без наддува. Не важно, какой это двигатель – бензиновый, газовый или дизельный, автомобильный или тепловозный… Иначе не добиться роста индикаторного КПД двигателя – улучшения его экономичности и увеличения мощности. В старых учебниках по теории двигателей, изданных лет 30-40 назад солидными советскими издательствами, говорилось о том, что турбонаддув обеспечивает увеличение мощности на 15-25 %, по отношению к мотору без наддува. Время показало, что в тот момент потенциал турбин явно недооценивали. Для российских перевозчиков показательны два примера: атмосферный дизель КАМАЗ‑740 при рабочем объеме 10,85 л развивал 210 л.с и 637 Н.м, ЯМЗ‑238 14,86 литра, 240 л.с./882 Н.м. Сегодня серийные длинноходные двигатели КАМАЗ‑740 60-й и 70-й серии, при объеме 11,76 литра имеют мощность 400 л.с./1766 Н.м. Ярославская «восьмерка» ЯМЗ‑6586 осталась при том же объеме, но мощность выросла до 420 л.с./1766 Н.м. У этих моторов есть и более мощные версии, к примеру, у ЯМЗ – 500 сил и 1900 Н.

м. Причем с двумя клапанами на цилиндр! То есть достигнут практически двукратный прирост мощности только за счет подачи воздуха в цилиндры под давлением, фаз газораспределения и настройки топливной аппаратуры. Та же самая история была с моторами по всему миру. У Scania в 1969 году появилась 14-литровая «восьмерка» с турбонаддувом DS 14 мощностью 335-385 л.с., а сейчас 16-литровый V‑8 развивает 730 л.с. У Volkswagen дизелизация начиналась с 50-сильных атмосферных «четверок» объемом 1600 см3, позже 1,7 л, а сейчас с двухлитровых моторов снимают 170 л.с. И это мы говорим о серийных моторах, а у спортивных или специальных версий мощность выше по сравнению с «атмосферниками» в 2,5-3 раза…

Да, с турбонаддувом мотор получается сложнее и дороже за счет применения не только самого ТКР, но и из-за применения теплообменника наддувочного воздуха, серьезных изменений в системе смазки, применения специальных масел. Однако другого технического решения – нет…

Отлаженная конструкция

Производителей турбокомпрессоров много, но не каждому удается десятилетиями выпускать высококачественную продукцию, быть на острие технического прогресса, поставлять турбины не только на конвейеры ведущих автопроизводителей, но и полноценно обеспечивать вторичный рынок. Компания HOLSET – один из таких мировых лидеров.

В 1952 году в Великобритании, в городе Хаддерсфильд была создана частная компания HOLSET, выбравшая для себя как специализацию разработку и производство турбокомпрессоров для различных ДВС. Через 20 лет эта успешная производственная и инжиниринговая фирма влилась в состав транснациональной компании Cummins Inc. что позволило ей выйти на новые рынки по всему миру и завоевать лидирующие позиции в производстве турбокомпрессоров. Была создана широкая сеть инженерных, производственных и сервисных центров по всему миру. В 2006 году произошел ребрендинг и HOLSET получила название Cummins Turbo Technologies. Однако логотип HOLSET по-прежнему можно встретить на отливке турбокомпрессоров для двигателей рабочим объемом от 2,8 до 120 (ста двадцати!) л: от моторов для LCV, средних и тяжелых грузовиков, любых автобусов и строительной техники, до промышленных дизелей и газовых двигателей. Продукцию HOLSET десятилетиями успешно используют практически все европейские, американские и азиатские моторостроители, но по условиям контракта не все об этом говорят…

Создавая новые дизельные и газовые двигатели конструкторы рассчитывают на применение именно турбин HOLSET.

В конце 90-х компанией были разработаны и запущены в производство первые ТКР VGT – с электронной регулировкой направляющего аппарата. Такие турбины не только обеспечивали более пологую характеристику протекания крутящего момента, но еще и способствовали уменьшению вредных выбросов в атмосферу. А через несколько лет такие турбокомпрессоры внесли свой вклад в обеспечение перехода по всему миру двигателей с экологических норм Евро‑3 на Евро‑4 и далее. На тяжелых грузовиках одними из первых высокотехнологичные турбины HOLSET в начале 2000-х годов начали применять моторостроители IVECO и Scania, причем – не скрывая этого.

Наиболее эффективны современные системы двухступенчатого турбонаддува, которые позволяют резко увеличить литровую мощность моторов. Сдвоенные турбины для такой схемы турбонаддува тоже давно разработаны и выпускаются CumminsTurboTechnologies. Сдвоенную турбину серийно применяли уже в конце 2000-х на 220-сильных «четверках» D 0834 для создания среднетоннажных грузовиков MANTGL полной массой 11990 кг – эти моторы ставили вместо более тяжелых шестицилиндровых дизелей D 0836 той же мощности. Сейчас MAN все настойчивее применяет двухступенчатый турбонаддув на своих «больших» дизелях. Наиболее мощные версии «четверки» Volkswagen объемом 2 л оснащены тоже двухступенчатым турбонаддувом. Самый современный мотор из Набережных Челнов, 12-литровый КАМАЗ‑910 в спортивной версии с двухступенчатой турбиной HOLSET развивает максимальную мощность не 500-550 л.с., а около 700 л.с.

Еще одна система, связанная с применением турбокомпрессора – так называемый турбокомпаунд. В ней используется энергия отработавших газов, которая позволяет дополнительной турбиной, через понижающий редуктор, «подкручивать» коленвал. У 12-литрового дизельного мотора турбокомпаунд дает «дармовую» прибавку мощности где-то на 50 л.с., увеличивается и крутящий момент. Если мощность оставлять той же, как и с обычным ТКР, то у двигателистов появляется возможность добиться более чистых экологических настроек. Такая турбина с редуктором – тоже одна из разработок HOLSET середины 90-х: ее применяли на американских грузовиках, а также соотечественники-конкуренты Scania и Volvo. В середине 2000-х годов обе шведских компании опять вернулись к теме применения турбокомпаунда. В 2008 году Scania применяла хитрую турбину на моторах DC 12, увеличив мощность с 420 до 470 л.с., примерно в этот же период у Volvo аналогичный 12-литровый двигатель D 12D развивал уже 500 л.с. Премьера самой новой разработки применения турбокомпаунда у Volvo Trucks должна состоятся этим летом. MercedesBenz отказался от своих дизелей V6 ОМ501 и V8 ОМ502 ради рядный «шестерок» именно из-за перспективы применения турбокомпаунда… С турбокомпаундом связывают перспективы реализации еще более высоких норм токсичности, чем Евро‑6… И в большинстве случаев, все это – продукция HOLSET!

В России турбины HOLSET идут на сборочные конвейеры моторного завода КАМАЗ – не только на его классические V-образные «восьмерки», их планируют ставить и на новый перспективный двигатель КАМАЗ‑910. Турбокомпрессоры Cummins Turbo Technologies также идут на комплектацию двигателей Cummins 4ISBe/6ISBe и Cummins ISL, изготавливаемые в Набережных Челнах на совместном предприятии «Камминз КАМА». Продукцию компании используют на дизелях для автомобилей «Группы ГАЗ» – на Ярославском моторном заводе, в частности, на рядных четырехцилиндровых моторах современного семейства ЯМЗ‑534.В Нижнем Новгороде турбины HOLSET стоят на «ГАЗелях» с двигателями Cummins ISF 2.8 Евро-4, как моделей «Бизнес», так и «ГАЗель-Next».

Мощное решение

Понятно, что перевозчик чаще всего не может влиять на выбор турбины автозаводом при комплектации приобретаемого автомобиля. Но как только заканчивается срок гарантии, при замене вышедшего из строя ТКР все решает уже он сам. Если по имеющейся у него статистике установленный на конвейере турбокомпрессор не оправдал его надежд, не порадовал ресурсом, то технически компетентный владелец автопарка будет искать альтернативу неудачной турбине. А поставляемые в Россию на вторичный рынок турбины HOLSET позволяют не только вернуть любому дизельному мотору былую мощность и экономичность, но и при правильном подборе ТКР – грамотно форсировать двигатель. У компании Cummins TurboTechnologies существуют электронные каталоги​​​​​​, по которым легко подобрать нужную турбину, основываясь на марке и модели двигателя, его экологическом классе.

К сожалению, успешные продажи любой качественной продукции всегда сопровождают подделки… При весьма достоверном воспроизведении внешнего вида турбокомпрессоров HOLSET, шильдиков и упаковки все же невозможно обеспечить полную идентичность контрафакта оригиналу. Необходимо применить столь же жаропрочные материалы, качественно и точно изготовить, отбалансировать турбинное и компрессорное колесо, обеспечить ресурс вала и подшипников. Современный турбокомпрессор – технологически сложный агрегат! Для борьбы с подобным контрафактом CumminsTurboTechnologies запустила в России программу по использованию голографических наклеек для более высокой степени защиты своей продукции. Антиконтрафактная наклейка исполняет роль пломбы, гарантирующей отсутствие вмешательства в упаковку, содержит не только голограмму, защищающую наклейку, но и QR-код, позволяющий проверить подлинность продукции. Оригинальная продукция HOLSET обеспечивается гарантией до одного года без ограничения пробега.

Помимо полностью готовых к установке на двигатель новых турбокомпрессоров, компания HOLSET поставляет на вторичный рынок оригинальные ремкомплекты и картриджи турбин. Такие наборы позволяют оптимизировать расходы при ремонте в случае поломки ТКР. Это давно отлаженное, экономически эффективное решение проблемы. Но надо учесть, что ремкомплект довольно сложно установить в корпус и еще возможно придется балансировать турбинное и компрессорное колеса. Поэтому ремкомплекты используют в своей деятельности предприятия, имеющие опыт в ремонте турбин, специализированное оборудование. При использовании картриджа, перевозчик получает надежные, полностью готовые к эксплуатации важнейшие компоненты ТКР, причем заводской сборки: вал, крыльчатки, подшипниковый узел уже установлены в корпусе. Картридж не требуют дорогостоящей и технологически сложной балансировки, на него распространяется такая же гарантия по сроку и пробегу, как и на новый ТКР. Необходимо только правильно смонтировать новый картридж вместо старого в корпуса «улиток», в результате получается турбокомпрессор с ресурсом нового, полностью соответствующий стандартам HOLSET. Восстановление турбины заменой картриджа обходится значительно дешевле, чем приобретение нового турбокомпрессора.

Николай Мордовцев. Рейс.РФ

Турбокомпаундный дизель – Основные средства

В. Мамедов

В переводе с английского слово compound означает «сложный», «составной». Компаундные паровые машины с последовательным сжатием пара и турбокомпаундные корабельные, а также авиационные двигатели внутреннего сгорания были первыми силовыми установками, где принцип более сложного использования сжатого газообразного рабочего тела, чем простое его сжатие, нашел применение и дал эффективный результат.

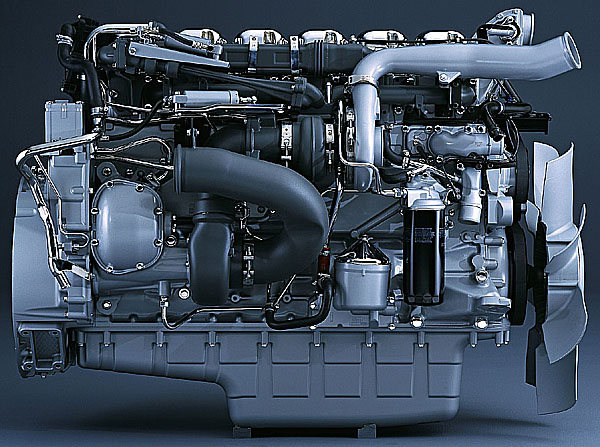

Двигатель DT12 02

Автомобильные специалисты познакомились с применением турбокомпаундного наддува на грузовиках в 1991 г. после презентации нового дизеля DTC11 01 фирмы Scania для тяжелых магистральных тягачей. Именно эта система по сравнению с традиционным наддувом позволила при рабочем объеме 11 л увеличить мощность мотора на 5% – до 400 л.с. – вместе с соответствующим ростом крутящего момента. Казалось бы, в автомобилестроении появилось новое, прогрессивное направление развития двигателей. Однако на деле все оказалось не так просто: экономичность мотора оставляла желать лучшего, а его приспособляемость к изменению нагрузки оказалась недостаточной. Выпустив до 1996 г. 1 500 таких дизелей, Scania остановила производство, но не прекратила доводочные работы. Только спустя 10(!) лет новый компаундный турбонаддувный дизель появился на тяжелых грузовиках. Чем же он привлекателен для автомобилистов и как, собственно, устроен компаундный турбонаддув?

Как известно, КПД современного дизеля не превышает 44%. Оставшаяся часть энергии, заключенной в топливе, теряется вместе с отработавшими газами (примерно 35%) или уходит в систему охлаждения (21%). Лишь незначительная часть тепла из системы охлаждения используется для обогрева кабины. Температура отработавших газов на выходе из камеры сгорания достигает 700°С. После прохождения через турбокомпрессор она падает до 600оС. Потеря 100оС означает, что часть энергии ушла на вращение турбины. Как же рекуперировать оставшуюся часть энергии газов?

Компоновка компаундного турбонаддува на дизеле

Инженеры Scania решили эту задачу, разместив после традиционного турбонагнетателя еще одну турбину – силовую. Она соединена с коленчатым валом дизеля двумя рядами прямозубых шестерен и промежуточной гидромуфтой. Многоступенчатость шестеренного привода объясняется тем, что турбина ежеминутно делает 50 тыс. оборотов, а коленвал вращается с частотой до 2 000 мин-1. Что касается гидромуфты, то ее назначение – компенсация постоянного изменения оборотов двигателя и снижение крутильных колебаний. Пройдя через турбокомпрессор, отработавшие газы попадают на силовую турбину и теряя очередные 100°С температуры, раскручивают рабочее колесо. Так осуществляется дополнительная передача крутящего момента на коленчатый вал дизеля.

Выпустив на рынок новый турбокомпаундный 12-литровый 470-сильный дизель ДT12 02, отвечающий нормам Euro-3, фирма Scania снабдила его более совершенной системой впрыска HPI (High Pressure Injection), разработанной в сотрудничестве с компанией Cummins. Основа системы – новые насос-форсунки, для производства которых создано совместное предприятие Cummins-Scania High-Pressure Ingection LLC, в котором 30% акций принадлежит шведской стороне.

Принцип системы HPI

Главная «изюминка» новых насос-форсунок заключается в том, что управление впрыском осуществляет гидравлика, или, точнее, количество дизельного топлива, подаваемого в управляющий канал. Чем больше топлива под давлением 18 бар поступит в насос-форсунку по управляющему каналу, тем раньше начнется впрыск солярки в камеру сгорания под давлением 1 500 бар. В конструкции насос-форсунки сохраняется традиционный плунжер, приводимый от кулачкового вала, а «общее руководство» топливной аппаратурой осуществляет компьютер EDC (Electronic Diesel Control). По сравнению с традиционными индивидуальными насос-форсунками с непосредственным электронным управлением, новые, с «гидроприводом управления», работают значительно тише.

Сравнивая параметры нового турбокомпаундного дизеля ДT12 02 с «просто турбонаддувным» 420-сильным дизелем ДС12 01 отметим, что номинальная мощность выросла на 12%, а максимальный крутящий момент – на 10% при одинаковом минимальном удельном расходе топлива – 192 г/кВт.ч. При этом ДС12 01 из-за агрегата турбокомпаунда на 60 кг тяжелее и на 4 000 долларов дороже.

Схема турбокомпаунда

Испытания новых дизелей ДT12 02 проводились нетрадиционным способом – в них были задействованы транспортные компании из шести стран, представители которых вошли в группу технических разработчиков. С начала 1998 г. 25 грузовиков Scania R124 470 прошли более 6 млн. км по дорогам нескольких стран Европы. Инженеры Технического центра фирмы Scania в Седертелье постоянно следили за работой новых дизелей, поддерживая контакт с водителями тестируемых автомобилей по сотовой связи GSM.

Испытания дали интересные и обнадеживающие результаты. Оказалось, что 470-сильный дизель с высоким крутящим моментом на низких и средних оборотах стимулирует комфортный и экономичный стиль вождения. Число переключений передач для поддержания высокой средней скорости движения заметно снижается. Также пропадает необходимость разгоняться перед подъемом, превышая при этом установленное ограничение по скорости.

Все это способствует повышению безопасности движения, уменьшает эксплуатационные расходы, увеличивает срок службы автомобиля и снижает его вредное воздействие на окружающую среду. Создателей нового двигателя можно поздравить с большой удачей.

КАМАЗ‑910.

10 — перспективный дизельный мотор — журнал За рулем

КАМАЗ и швейцарская фирма Liebherr-International AG создают перспективный рядный двигатель, отвечающий нормам Евро-5.

01

Это обычная для КАМАЗа практика — дать зарубежному партнеру техзадание и совместно с ним разрабатывать новый узел или агрегат.

Что-то подобное было в начале 70‑х годов прошлого века — в период строительства Камского автозавода, когда дизель для челнинских грузовиков разрабатывал Ярославский моторный завод.

Сейчас работают над КАМАЗом нового поколения, и очень важно получить современный дизель, удовлетворяющий требованиям норм Евро‑5, а в перспективе — и Евро‑6.

P5ZV7385_новый размер

По габаритам мотор D946 сопоставим с европейскими дизелями объемом 12–13 литров, а здесь многое зависит от размерности и межцентрового расстояния.

По габаритам мотор D946 сопоставим с европейскими дизелями объемом 12–13 литров, а здесь многое зависит от размерности и межцентрового расстояния.

Можно было бы купить лицензию и технологические сборочные линии, как это сделала «Группа ГАЗ» с двигателем Renault Trucks DCi 11 для Ярославского моторного завода. Но там мотор был изначально уровня Евро‑3, хотя и с возможностью доводки до Евро‑4.

Но ведь в Челнах готовят к производству свои двигатели уровня Евро‑5 — традиционные V‑образные «восьмерки» КАМАЗ‑740.735–400 и КАМАЗ‑750.10–400. Зачем же тратить лишние деньги и время, разрабатывать рядный шестицилиндровый мотор — только ради того, чтобы он был?

Дело в том, что давние приверженцы V‑образных дизелей для грузовиков Mercedes-Benz и Scania тоже неспроста планируют сворачивать их производство в пользу рядных «шестерок». Это связано в первую очередь с особенностями компоновки двигателей уровня Евро‑6 и выше. Для нейтрализации отработавших газов, для оптимизации настроек электронно-управляемых топливных систем дизелей будет недостаточно сочетания рециркуляции отработавших газов (EGR), впрыска водного раствора мочевины (SCR) и регенерируемого сажевого фильтра. Специалисты сходятся во мнении, что эти системы придется дополнять турбокомпаундом. То есть установкой еще одной турбины, которая через вязкостную муфту и понижающий редуктор дополнительно, причем без затрат топлива, подкручивает коленвал. Дармовая мощность позволяет без особых проблем придушить двигатель в угоду экологии.

03

Если понадобится, можно поставить и двухступенчатый турбонаддув.

Если понадобится, можно поставить и двухступенчатый турбонаддув.

В Европе турбокомпаунд на дизелях первыми начали применять Volvo и Scania, в несколько этапов: в середине 1990‑х, в середине 2000‑х, а теперь и в период 2012- 2014 годов.

Шведы и немцы из фирмы Daimler говорят, что очень сложно скомпоновать дополнительную громоздкую турбину с редуктором на блоке V‑образного мотора, не увеличив ширину и высоту двигателя. А на рядной «шестерке» турбокомпаунд легко монтируется сбоку блока, рядом с маховиком.

Именно необходимость иметь свой перспективный рядный шестицилиндровый дизель заставила ОАО «КамАЗ» тратить деньги на разработку нового мотора. При выборе партнера в первую очередь обратились к фирме AVL List, но австрийцы просили на работу пять лет. А Liebherr обещал управиться за три года. Видимо, сошлись и в цене.

04

На турбине есть заслонка — простейший моторный тормоз.

На турбине есть заслонка — простейший моторный тормоз.

НОВАЯ РАЗМЕРНОСТЬ

Компания Liebherr знаменита не только холодильниками и подъемными кранами: с 1984 года она выпускает и дизели, которые стали устанавливать на краны, экскаваторы и бульдозеры марки Liebherr. К тому времени в Челнах уже восемь лет как выпускали V‑образную «восьмерку» КАМАЗ‑740…

Новый мотор КАМАЗа будут строить на основе 12‑литрового дизеля Liebherr D946, который стоит на конвейере всего два года и используется только на строительной технике, но не на автомобилях. И одна из главных составляющих адаптации этих моторов к челнинским грузовикам — уменьшение массы и габаритов.

Конструктивно Liebherr D946 схож со многими рядными дизелями: у него чугунный блок, мокрые гильзы (это традиционно для любых дизелей Liebherr), распредвал находится в блоке, привод клапанов — штангами, шестерни ГРМ и насосов — со стороны маховика. Точный рабочий объем 11,95 литра, размерность 130×150 мм, то есть КАМАЗ отходит от привычного диаметра поршня 120 мм.

05

Головки у этого дизеля — чугунные, раздельные, четырехклапанные.

Головки у этого дизеля — чугунные, раздельные, четырехклапанные.

Часто говорят, что современный 11-13-литровый дизель должен быть короткоходным. На самом деле и среди легковых дизелей можно по пальцам пересчитать даже «квадратные» моторы, а уж тем более с «коротким ходом».

У больших дизелей для повышения механического КПД тем более выгодно уменьшать обороты максимальной мощности — короткоходность не нужна.

У дизеля КАМАЗ‑910.10.550 должен быть очень хороший показатель удельной литровой мощности — 33,75 кВт/л и, что важно, удельный эффективный расход топлива — 183 г/кВт·ч.

06

Во впускном коллекторе есть спираль для подогрева воздуха.

Во впускном коллекторе есть спираль для подогрева воздуха.

Оказывается Liebherr, как Scania и Mercedes-Benz, даже сейчас применяет раздельные головки блока. Раньше считалось, что уже при соответствии нормам Евро‑5 у двигателей с раздельными головками из-за увеличения давления в цилиндрах поплывет геометрия блока.

Однако у Скании этого не произошло и на моторах уровня Евро‑6, поскольку силовой каркас блока изначально был рассчитан на давление в камере сгорания до 200 бар. У дизеля Liebherr головки чугунные, а не алюминиевые, поэтому здесь маловероятно возникновение термических трещин в зоне перемычки седел клапанов. Крепление головки надежное — шестью болтами, у мотора D946 четыре клапана на цилиндр.

Главное достоинство раздельных головок: они удобнее в ремонте и надежнее — ведь нереально, чтобы сразу пробило все шесть прокладок. Да и каждая прокладка значительно дешевле, чем единая под общую головку.

Раздельные головки дешевле и в производстве — КАМАЗу не придется серьезно перестраивать обрабатывающие линии. Совокупность подобных «мелочей» неизбежно сказывается на конечной цене мотора.

Обычно корпус крышек коренных подшипников выполнен в единой отливке. Такое конструктивное решение называют «рамой», или bedplate. К блоку «рама» крепится не только силовыми шпильками, но и «мелкими» болтами по периметру этих двух деталей; при этом отказываются от поперечных болтов, традиционно крепящих коренные крышки у многих дизелей. Но у дизеля Liebherr D946 ничего подобного нет. Возможно, позже у серийного дизеля КАМАЗ‑910.10 появится и «рама» коренных подшипников, и общая для шести цилиндров головка. Возможно, единую головку блока оснастят механизмом изменения фаз газораспределения.

Кстати, большое внимание обращают на ремонтопригодность мотора: кроме мокрых гильз, удобных при ремонте, будут введены и ремонтные размеры шеек коленвала. Это при том, что вал может быть и практически вечным. Например, азотированным, то есть с очень твердой поверхностью (но без «ремонтов»). Или же поверхность шеек будет подвергаться двойному упрочнению ТВЧ — такой вал можно перешлифовывать.

P5ZV7378_новый размер

Картер маховика выполнен по стандарту SAE1 — сюда можно поставить не только гидромеханическую передачу Allison Transmission, но и любую коробку ZF, вплоть до Traxon.

Картер маховика выполнен по стандарту SAE1 — сюда можно поставить не только гидромеханическую передачу Allison Transmission, но и любую коробку ZF, вплоть до Traxon.

Вкладыши из свинцовистой бронзы будут иметь дополнительный антифрикционный износостойкий слой (PVD-покрытие), который нанесут ионно-вакуумным напылением. Причем такие подшипники скольжения изготовят на Димитровградском заводе вкладышей, который недавно приобрела компания Federal-Mogul.

На основе нового мотора КАМАЗ‑910.10 будут созданы различные модификации — мощностью 380, 400, 450, 500 и 550 л. с. при 1900 об/мин. Крутящий момент — от 1700 до 2540 Н·м, с полкой в диапазоне 1100–1400 об/мин.

В Европе, а тем более в России, наиболее востребован мощностной диапазон 440–480 л. с. — и на машинах для магистральных перевозок, и на грузовиках строительного назначения, вплоть до четырехосников.

09

Каждое коромысло в ГРМ управляет своей парой клапанов.

Каждое коромысло в ГРМ управляет своей парой клапанов.

Кроме наиболее распространенных полностью алюминиевых поршней будут и составные, со стальным жаропрочным днищем и алюминиевой юбкой, а также стальные поршни с полимерным покрытием юбки. Их тоже будут делать на СП «Федерал Могул Набережные Челны».

Покрытие поршневых колец — хромоалмазное, износостойкое. Ожидаемый ресурс до капремонта — около полутора миллионов километров. Периодичность замены масла — 150 000 км. Да, именно 150 000 — это не опечатка. Для современных дизельных моторов объемом 11–13 литров производители декларируют как раз такую периодичность. Но это при благоприятных условиях эксплуатации — в Европе (хотя там тоже наблюдаются огромные температурные перепады, все же территория — от Норвегии до Испании), на магистральных перевозках (не для самосвалов и не на гонках по бездорожью), на синтетических маслах премиум-класса, с нормальными фильтрами. Сейчас европейские производители грузовиков в основном устанавливают замену в 90–120 тысяч, но часто говорят именно о 150 тыс. км.

Топливная аппаратура (разработка Liebherr) — Common Rail. В зависимости от эконорм, давление впрыска будет достигать 1500 бар и выше. Есть система SCR (для версии под Евро‑5), а для достижения уровня Евро‑6 придется применить рециркуляцию отработавших газов (EGR), причем с сажевым фильтром.

10

Водяной насос и термостат установлены в едином блоке, с левой стороны

Водяной насос и термостат установлены в едином блоке, с левой стороны

КОГДА?

Первая партия моторов планируется к выпуску во втором полугодии 2017 года. Сразу же будут налаживать собственные литье, ковку, мехобработку. В дальнейшем планируется практически 100‑процентная локализация двигателя КАМАЗ‑910.10 — в отличие от производимого в Набережных Челнах дизеля Cummins ISBe, который, похоже, никогда не станет полностью российским.

Автобус Scania Touring K400 IB4x2NB

Из Китая для взыскательного европейца

Даниил Минаев, фото автора

Этот автобус при всей внешней схожести не Scania Higer А80, не обновлённый OmniExpress и тем более не «Круиз». Роднит перечисленные модели разве что базовое шасси, но конструктивный подход к созданию конечного продукта совсем иной. Scania Touring – предмет сегодняшнего разговора, белоснежный лайнер, ориентированный на взыскательного европейца, причём не только пассажира, но ещё и водителя, и автомеханика. Российские заказчики, несмотря на экономические трудности, в последнее время отдают предпочтение модели Touring, хотя ранее активно приобретали родственный, но более простой Scania Higer А80.

Белоснежный лайнер

Scania Touring не так уж и молод, премьера этого автобуса состоялась в 2009 году на выставке Busworld. Кузов и шасси сконструированы в Швеции, а производство, организованное в сотрудничестве с компанией Higer, расположено в Шанхае. «Туринги» бывают разной длины и могут иметь две или три оси. На заказ автобус дополнительно оснастят кухней, туалетом и спальным местом водителя, но российские заказчики сегодня предпочитают наиболее простые комплектации без этих удобств. Но даже в базовом оснащении автобуса много полезного и интересного оборудования, коснусь которого при описании систем и агрегатов. Пока лишь отмечу некоторые детали: автоматически открываемые багажные люки с пневмоприводом, само багажное отделение вентилируемое, объёмом до 10 м3, в зависимости от оснащения автобуса. В пассажирском салоне 19-дюймовые мониторы, система видеонаблюдения, сиденья с функцией смещения к центру и регулируемыми подставками для ног. О климатической установке, конвекторном отоплении с дополнительным автономным отопителем жидкостного типа и индивидуальных потолочных плафонах можно и не упоминать – это само собой разумеется.

Индивидуальные блоки и шторы очень хороши

Невидимые отличия

Чтобы наиболее точно объяснить философию Scania Touring, приведу шуточный, не совсем параллельный, но достаточно наглядный пример из нашей недавней истории. В наилучшие для советского автопрома времена многие наши марки и модели поставлялись на экспорт. Именно экспортные версии наших автомобилей были несбыточной мечтой простого советского покупателя, но при наличии определённого «блата» иногда могли попасть в руки зажиточного гражданина тоталитарной империи. Дело в том, что экспортное исполнение подразумевало не только значительно лучшее качество сборки и окраски, красивый цвет, но и такие приятные совсем не мелочи вроде улучшенного салона с магнитолой, импортной светотехники и ещё целого ряда высококачественных зарубежных очень дефицитных компонентов. Так и здесь. Автобус-брат А80 построен в большей степени на компонентах, локализованных или просто производимых в Поднебесной. У «Туринга» помимо основных агрегатов, полностью шведская электропроводка со своей особенной системой «интеллектуального» мультиплекса, пассажирские сиденья Kiel Avance германско-американского происхождения, благородное происхождение всех материалов отделки.

Зеркальные стойки не выступают за габарит ширины автобуса и оснащены дополнительными сферическими зеркальными элементами в середине кронштейна для лучшего контроля слепых зон и бордюров

Панорамный обзор и плавный ход

Ещё одна особенность Scania Touring свойственна многим европейским автобусам – выносные стойки с зеркалами заднего вида. У «Туринга» они не выступают за габарит ширины автобуса и оснащены дополнительными сферическими зеркальными элементами в середине кронштейна для лучшего контроля слепых зон и бордюров. Проблем с обзором у водителя никаких нет: огромное панорамное ветровое стекло с незримыми, но такими полезными нитями обогрева и тонкие стойки по бокам. В помощь водителю предусмотрен небольшой монитор по правую руку, который транслирует изображения с нескольких камер, благодаря ему всегда можно увидеть обгоняющий транспорт, минимизировать слепые зоны и подстраховаться при движении задним ходом. В тёмное время суток помогут справиться с дорогой ксеноновые фары, в светлое время распознать автобус издали помогут светодиодные ходовые огни. В правой части «торпеды» – холодильник для напитков. Шасси уверенно терпит дорожные невзгоды, демонстрируя нормальную плавность хода, лениво покачивая длинными свесами. Теперь самое время заглянуть в моторный отсек.

Моторный отсек

13-литровый 400-сильный двигатель Scania DC 13 пятого экологического класса практически не слышен внутри: с места водителя всю информацию о работе силового агрегата можно проанализировать только по приборам, ни шума, ни вибраций. Просто 2100 Нм крутящего момента уже с одной тысячи оборотов в минуту и не требуют особо напрягаться, тем более без пассажиров. Аналогичные моторы устанавливаются и на другие автомобили Scania, но автобусное исполнение помимо настройки внешней скоростной характеристики предполагает и некоторые механические отличия в основном в приводе вспомогательных агрегатов. Поэтому здесь два мощных генератора на 150 А, «многослойный» шкив коленвала с отдельным выводом на гигантский компрессор кондиционера, установленный на эластичной опоре. Для стабильной работы ременного привода применена дополнительная растяжка с резьбовой муфтой. Не забыли и про служебный пульт в моторном отсеке, и про дополнительные выводы пневмосистемы, сгруппированные на отдельной панели справа. С этим двигателем агрегатируется хорошо знакомая автоматизированная 8-ступенчатая КП Opticruise GR875 последнего поколения, без педали сцепления.

Техническая характеристика автобуса Scania Touring K400 IB4x2NB
Полная масса, кг 19 500
Распределение нагрузки по осям, кг 7500/12 000
Пассажировместимость, чел. 51
Вместимость багажного отсека, м3 10,0
Грузоподъёмность багажного отделения, кг 770
Двигатель:
  • тип
  • рабочий объём, л
  • мощность, л.с.
  • крутящий момент, Н·м
Scania DC 13 (Euro 5)
Дизель, I-6
12 800
400 при 1900 мин-1
2100 при 1000–1300 мин-1
Коробка передач:
  • тип
  • количество ступеней вперед/ назад
GR875 Opticruise
Автоматизированная
8/1
Подвеска Пневматическая
Тормозная система Пневматическая, дисковые механизмы на всех осях, гидравлический ретардер, EBS, противобуксовочная система
Размер шин 295/80 R22,5
Колёсная формула 4х2
Вместимость топливного бака, л 465

Scania 470 – новые технологии в высокотехнологичном двигателе

Еще одна веха в разработке двигателей для грузовых автомобилей Scania 470 – новые технологии в высокотехнологичном двигателе В связи с сегодняшним открытием выставки грузовиков в Брюсселе, Scania представляет версию Euro 3 своего 12-литрового шестицилиндрового двигателя мощностью 470 л.с. Джин. Новый двигатель разработан с учетом потребностей операторов, стремящихся высокая производительность, максимальная полезная нагрузка или объем груза в сочетании с хорошим топливом экономика.В двигателе используются новые турбонаддувные и топливные технологии, повышающие эффективность. эффективность и сделать для тихого и очень спокойного вождения. Идеальные приложения чувствительные к весу или объему перевозки с массой брутто от 40 до 60 тонн. «С моделью 470 у Scania появился очень сильный соперник в сегменте рядные шестицилиндровые двигатели мощностью выше 450 л.с. Этот новый двигатель сочетает в себе семь в числе долгосрочных проектов Scania по разработке двигателей, — говорит президент и генеральный директор Лейф Эстлинг. «Новая технология впрыска и турбокомпаунд делают этот двигатель — еще одна веха Scania в области технологий большегрузных автомобилей.«Наши ноу-хау во всех этих областях позволили нам разработать двигатель с необычные характеристики. Помимо приятного звука, он еще и очень приятный в управлении, с необычным для этого класса разбросом мощности. «Новые системы, которые были разработаны собственными силами, дают множество преимущества с точки зрения пропускной способности, эксплуатационной экономичности и экологии умственная работоспособность. Кроме того, они добавляют новые аспекты к послепродажному обслуживанию Scania. бизнес. «Турбокомпаунд и впрыск топлива под высоким давлением также обладают большим потенциалом. циал для дальнейшего сокращения выбросов при сохранении эффективности использования топлива.Эти новые системы являются жизненно важными элементами экологической стратегии Scania». заключает г-н Эстлинг. В европейских дальнемагистральных перевозках сегмент рынка рядных шестицилиндровых двигателей мощность выше 450 л. с. начала расширяться. В настоящее время на него приходится более более 20 000 единиц в год в Европе, принимая во внимание продажи из сегмента ниже (от примерно 390 л.с.), что составляет около 100 000 единиц. Новая система впрыска топлива 12-литровый двигатель мощностью 470 л.с. — это первый двигатель Scania, оснащенный новым высокопроизводительным система впрыска топлива под давлением, Scania HPI, разработана и произведена совместно с Камминз.Совместный проект развития был начат в 1992 году. Создание новой системы для двигателей Cummins началось в совместной собственности. duction Company в начале 1999 года, и теперь, после двух лет доводки, первый продукт Scania с новой системой готов к выходу на рынок. Новый двигатель также оснащен собственной системой управления двигателем и турбиной. bocompounding – последняя концепция рециркуляции энергии, впервые предложенная Scania. десять лет назад. Турбокомпаундный агрегат — это второй турбокомпрессор, вытягивающий ре- побочная энергия выхлопных газов. Эта энергия возвращается в коленчатого вала, повышая производительность и повышая эффективность. Для получения дополнительной информации обращайтесь: * Ульф Сёдерстрём, пресс-менеджер, тел. +46 8 55381044, моб. +46 70 6809595, [email protected] * Пер-Эрик Нордстрём, отдел по продуктам, тел. +46 8 55385577, моб. +46 70 5535577 [email protected] ————————————————– ———- Эта информация была предоставлена ​​вам BIT http://www.bit.se Для скачивания доступны следующие файлы: http://www.bit.se/bitonline/2001/01/12/20010112BIT00110/bit0001.doc http://www.bit.se/bitonline/2001/01/12/20010112BIT00110/bit0002.pdf
