ДТ-75 () (ДТ-75)- описание, характеристики, история.

Гусеничный, сельскохозяйственный, общего назначения, тягового класса 3, создан на базе трактора ДТ-75. Пред назначен для выполнения в агрегате с навесными, полунавесными прицепами гидрофицированными машинами сельскохозяйственных (вспашка, сплошная культивация, боронование, лущение стерни, посев, уборка сельскохозяйственных культур, снегозадержание), землеройных, мелиоративных и дорожных работ. Начало серийного производства 1984 г.



На тракторе установлен четырехцилиндровый, четырехтактный дизельный двигатель СМД-18Н жидкостного охлаждения с турбонаддувом. Запуск основного двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером.

Для подогрева двигателя перед его запуском на тракторе предусмотрен предпусковой подогреватель ПЖБ-200.

Узлы и механизмы трактора смонтированы на сварной раме, которая состоит из двух продольных сварных лонжеронов замкнутого прямоугольного сечения, соединенных между собой поперечными связями.

Муфта сцепления сухая, двухдисковая, постоянно замкнутая.

Коробка передач и задний мост смонтированы в одном корпусе. Задний мост имеет два одноступенчатых планетарных механизма поворота с ленточными тормозами, обеспечивающими торможение трактора как при переднем, так и при заднем ходе. Планетарный механизм позволяет снизить усилия на рычагах управления поворотом трактора.

Трансмиссия трактора, ходовая часть, ВОМ, механизм задней навески полностью унифицированы с аналогичными деталями и узлами тракторов ДТ-75 и ДТ-75М.

Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов с резиновыми бандажами, четырех балансирных кареток подвески и двух гусеничных цепей.

Для работы со свеклокомбайнами на трактор устанавливают унифицированную узкую гусеницу.

По заказу потребителя завод может комплектовать трактор четырехступенчатым ходоуменьшителем (ДТ-75Н-Х) и реверс-редуктором (ДТ-75Н-Р).

Трактор оборудован раздельно-агрегатной гидравлической системой, механизмом задней навески с автосцепкой, позволяющим подсоединять машины и орудия по двухточечной и трехточечной схемам, прицепным устройством.

Гидравлическая система и навесное устройство унифицированы с тракторами ДТ-75 и ДТ-75М.

Кабина закрытого типа, цельнометаллическая, двух местная, герметизированная и подрессоренная, снабжена воздухоохладителем и отопителем. Сиденье регулируется по массе и росту водителя.

Для улучшения обзорности кабина смещена вправо от оси трактора, а топливный бак размещен с левой стороны кабины. Обслуживает тракторист.

Рекомендуется для зон: 2 … 4, 14, 19, 20.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Эксплуатационная мощность двигателя. кВт (л.с.)	70,0 (95)
Частота вращения, мин
коленчатого вала двигателя	1800
ВОМ	540 и 1000
Диаметр цилиндра, мм	120
Ход поршня, мм	140
Удельный расход топлива при эксплуатационной мощности. г/кВт-ч (1/л. с.-ч)	234 (172)
Число передач:
вперед	7
назад	1
Диапазон скоростей движения, км/ч	5,5…11,5
Вместимость топливного бака, л	315
Колея, мм	1330
Продольная база, мм	1612
Ширина гусениц, мм	390
Среднее удельное давление на почну, МПа (кгс/см. кв) не более	0,045(0,45)
Наименьший радиус поворота, мм	не более 2500
Дорожный просвет, мм	300
Габаритные размеры, мм:
длина с механизмом задней навески и в транспортном положении	4530
ширина	1850
высота	2650
Масса (конструкционная) с основным оборудованием, кг	5700

Характеристики ДT-75.

Обзор трактора ДT-75

• 1. Технические характеристики ДТ-75
• 2. Вес ДТ-75
• 3. Кабина ДТ-75
• 4. Устройство трактора
• 5. Мощность
• 6. Габариты
• 7. Ходовая часть
• 8. Управление бульдозером
• 9. Модификации
• 10. Аналоги
• 11. Видео

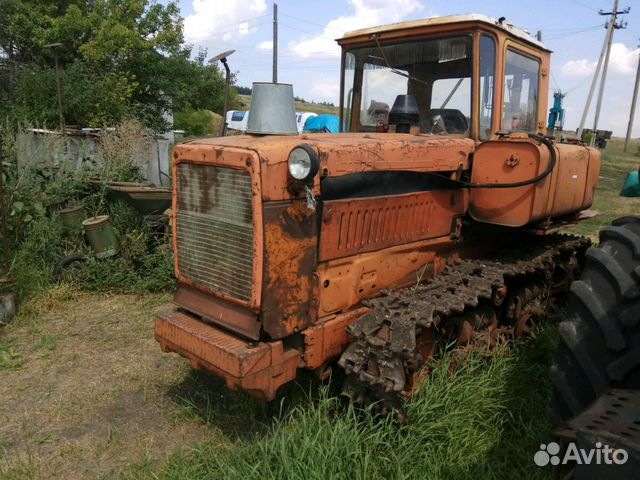

Источник фото: vgtz-traktor.ruФото трактора ДТ-75 (ВГТЗ)

Технические характеристики ДТ-75

Технические характеристики гусеничного трактора ДТ-75 позволяют использовать машину не только в сельском хозяйстве в паре с самым разнообразным орудием, но и применять при проведении мелиоративных, строительных и других работ.

Номинальное тяговое усилие	3 т
Среднее удельное давление на грунт	0,44 кГ/см2
Максимальное давление в гидросистеме	100 кГ/см2
Диапазон скоростей передним ходом	5,15-10,85 км/ч
Максимальное тяговое усилие на крюке при номинальной мощности ДВС	3 000 кГ
Мощность на крюке на первой передаче	56 л. с.
Шаг звена гусениц	170 мм
Ширина звена гусениц	390 мм
Ширина почвозацепов	45 мм

Вес ДТ-75

Трактор ДТ-75 весит 5,75 т (конструктивная масса). Ниже приведем таблицу с конструктивным весом модификаций гусеничного бульдозера.

ДТ-75-С1	6,05 т
ДТ-75-С2	5,6 т
ДТ-75-СЗ	5,55 т
ДТ-75-С4	6 т

Кабина ДТ-75

Трактор ВГТЗ ДТ-75 оснащен металлической кабиной закрытого типа с двумя креслами. Водительское сиденье может регулироваться по высоте и в продольной плоскости. Обогрев кабины осуществляется от водяного радиатора, охлаждение – от вентилятора. Под рукой водителя расположены рычаги управления машиной, гидрораспределителем и ВОМом. Здесь же имеются АКБ, включатель “массы”, щиток контрольных приборов, блок выключателей, кнопка электросигнала, а также аптечка, инструменты и бачок с питьевой водой. За кабиной трактора – топливный бак объемом 245 л.

Устройство трактора

Силовая передача трактора ДT-75 состоит из главной муфты сцепления, увеличителя крутящего момента (УКМ), соединительной (карданной) передачи, КПП и заднего моста. Все эти элементы смонтированы в одном литом корпусе. Задний мост трактора, в свою очередь, включает в себя планетарный поворотный механизм, главную передачу и тормозную систему. Бульдозер, выпускаемый на базе данного трактора, оснащен также ВОМом и конечными передачами. Стоит отдельно отметить, что благодаря планетарному увеличителю крутящего момента получены две резервные передачи с минимальной скоростью передвижения – 4,12 км/ч, и увеличенным тяговым усилием (3 740 кГ).

Источник фото: viztm.ruФото трактора ДТ-75 (ВГТЗ)

Мощность

На передней части рамы гусеничного трактора ДТ-75 установлен четырехтактный двигатель СМД-14 с водяным охлаждением, который выдает 75 “лошадей” (Харьковский моторостроительный завод). Силовая установка весит 720 кг, ее объем составляет 6,3 л. Двигатель трактора ДТ-75 защищен капотом, а его радиаторы – брезентовой шторкой. СМД-14 оснащен пусковым двигателем ПД-10У на бензине (10 л.с.) с электрофакельным подогревателем и электростартером. Также двигатель оборудован генератором Г-214-А1 мощностью 180 Вт и масляным насосом НШ-46У.

Число оборотов коленчатого вала при номинальной мощности	1 700 об/мин
Число цилиндров	4
Диаметр цилиндра	120 мм
Ход поршня	140 мм
Степень сжатия	17
Удельный расход топлива при номинальной мощности	195 г/э. л. с. ч.

Габариты

Длина с механизмом навески	4,57 м
Длина без механизма навески	4,1 м
Габаритная ширина	1,74 м
Высота по задним фарам	2,3 м
Продольная база	1,61 м
Ширина колеи	1,33 м
Наименьший дорожный просвет при погруженных почвозацепах	3,26 м

Ходовая часть

Ходовая часть бульдозера ВГТЗ ДT-75 представлена ведущими и направляющими колесами, балансирными каретками подвески, гусеницами и поддерживающими роликами. Семипроушинные звенья трактора имеют перекрытие беговых дорожек и соединены стальными пальцами с головкой.

Управление бульдозером

Управление ДT-75 (ВГТЗ) полностью осуществляется из закрытой водительской кабины. Педали и рычаги установлены на металлокерамических втулках и расположены в углу кабины справа (напротив операторского кресла). На рычагах есть пластмассовые рукоятки, а на педалях – специальные подушки.

Источник фото: viztm.ruМощность трактора ДТ-75 (ВГТЗ) составляет 75 л.с.

Модификации

В зависимости от установленных узлов гидронавесной системы различают 4 модификации трактора ДT-75. Модель с индексом С1 оснащена узлами гидрасистемы, двумя выносными и одним основным цилиндрами и механизмом навески сзади. Бульдозер ДТ-75-С2 оборудован баком гидросистемы, гидронасосом, маслопроводами и распределителем. У трактора ДТ-75-СЗ нет узлов гидросистемы и механизма навески. Модель ДТ-75-С4 полностью оснащена узлами гидросистемы, основным цилиндром, задним механизмом навески (двухточечная схема). Отсутствуют только выносные цилиндры.

Аналоги

К аналогам данного трактора можно отнести следующие модели:  АЛТТРАК Т-4 и АГРОМАШ 90ТГ.

Видео

Видео с канала “Выходные Студента в Селе”

TractorData.com Информация о тракторе New Holland TT75

4111

	2002 – 2008 Series . Производство Производитель: New Holland Тип: Утилита трактор Фабрика: Индия 9003 Envie New Holland TT75 Power 9005 PTO (заявлено): 59 HP 44,0 кВт 0049 Mechanical Шасси: 4×2 2wd : 4×2 2wd : 4×2 2wd   4×4 MFWD 4WD Final drives: spur gear Steering: power Brakes: wet disc Cab: Двухстоечный ROPS. Коробка передач: 8-ступенчатая Детали коробки передач … Фотографии Фотографии New Holland TT75 отсутствуют. Чтобы отправить свой, отправьте его по адресу [email protected]. Фотографии могут быть использованы только с разрешения оригинального фотографа. Hydraulics Type: open center Pump flow: 8.6 gpm 32.6 lpm Total flow: 15,6 галлон в минуту 59,0 л.хн. Тракторный сцепка КОНТРОЛЬ: II/I CONTROL Лифт: 4751 фунтов 2155 кг Power Sauft (PTO) Задний PTO: Независимый 9005 0049 Rear RPM: 540 Engine RPM: 540@1967 9 4 9 Electrical Ground: negative Система зарядки: Генератор Ток зарядки: 23 Напряжение аккумуляторной батареи: Аккумулятор AH: 100 Информация о странице Контактное лицо: Peter@TractorData. com © 2000-2021 – TractorData.com®. Примечание. Прилагаются все усилия для обеспечения того, чтобы указанные данные точно. Однако различия между источниками, неполные списки, ошибки, и ошибки при вводе данных случаются. Проконсультируйтесь с официальным литературу от производителя, прежде чем приступать к обслуживанию или ремонту. New Holland TT75 Цена, мощность, характеристики, обзор 2022 New Holland TT75 Цена, отзывы, характеристики, объем моторного масла, вес, серийные номера, навесное оборудование, характеристики и изображения Содержание 1 New Holland TT Цена, отзывы, характеристики, объем моторного масла, вес, серийные номера, навесное оборудование, характеристики и изображения 1.1 New Holland TT75 Цена 1.2 New Holland TT75 Серийный номер 1.3 New Holland TT75 Обзор Видео 2 New Holland TT75 Specs 2. 1 New Holland TT75 Engine: 2.2 New Holland TT75 Transmission 2.3 New Holland TT75 Tires 2.4 New Holland TT75 Dimensions 2.5 New Holland TT75 Power 2.6 New Holland TT75 Механическая 2.7 New Holland TT75 Гидравлика 2.8 New Holland TT75 ВОМ 2.9 New Holland TT75 Тракторная сцепка 2.10 New Holland TT75 Электрическая 3 New Holland TT75 Навесное оборудование 3.1 Похожие сообщения Универсальный трактор New Holland TT75 оснащен 4-цилиндровым дизельным двигателем Iveco с жидкостным охлаждением, который развивает мощность 74,9 л.с. Универсальный трактор New Holland TT75 с 4-цилиндровым дизельным двигателем Iveco объемом 3,9 л, топливным баком 23,5 галлона, 4×2 2WD/4×4 MFWD 4WD, гидроусилителем руля, дисковыми тормозами мокрого типа, задним подъемником 4751 фунт, весом 5470 фунтов , 8 передач вперед и 2 назад. New Holland TT75 Навесное оборудование универсального трактора включает фронтальный погрузчик New Holland 7310. Теперь давайте узнаем цену универсального трактора New Holland TT75, характеристики запчастей, вес, навесное оборудование, отзывы, серийные номера и изображения. Также проверьте: Kubota l225 8370р Джон Дир Кубота л3800 Кубота b6100 Кубота l4760 New Holland TT75 Цена   New Holland TT75 Первоначальная цена: нет данных New Holland TT75 Серийный номер Недоступно New Holland TT75 Видео обзор New Holland TT75 Характеристики New Holland TT75 Двигатель:
Ивеко дизельный 4-х цилиндровый с жидкостным охлаждением
Рабочий объем:	238,5 Ки 3,9 л
Диаметр/ход:	4,094×4,528 дюйма 104 x 115 мм
Мощность:	74,9 л. с. 55,9 кВт
Топливная система:	прямой впрыск
Воздухоочиститель:	масляная ванна
	сухой*
Номинальная скорость вращения:	2500
Крутящий момент:	178,7 фунт-фут 242,3 Нм
Крутящий момент об/мин:	1500
Пусковое напряжение:	12

Трансмиссия New Holland TT75

Трансмиссия:	постоянная сетка
Шестерни:	8 вперед и 2 назад

Шины New Holland TT75

Ag перед:	7,50-16 (2WD)
	11,2-24 (4WD)
Сзади:	16.9-30

Размеры New Holland TT75

2WD Колесная база:	86,2 дюйма 218 см
Полный привод Колесная база:	85 дюймов 215 см
Высота:	93,9 дюйма 238 см
Вес:	5470 фунтов 2481 кг
2WD Дорожный просвет:	19,7 дюйма 50 см
4WD Дорожный просвет:	16,1 дюйма 40 см

New Holland TT75 Power

Двигатель:	74,9 л. с. 55,9 кВт
ВОМ (заявленный):	59 л.с. 44,0 кВт

New Holland TT75 Mechanical

Шасси:	4×2 2WD
	4×4 Передний привод 4WD
Конечные редукторы:	прямозубая шестерня
Рулевое управление:	мощность
Тормоза:	мокрый диск
Кабина:	Двухстоечный ROPS.
Трансмиссия:	8-ступенчатая

New Holland TT75 Hydraulics

Тип:	с открытым центром
Расход насоса:	8,6 гал/мин 32,6 л/мин
Общий расход:	15,6 гал/мин 59,0 л/мин

New Holland TT75 ВОМ

Задний ВОМ:	независимый
Задняя об/мин:	540
Об/мин двигателя:	540@1967

Тракторная сцепка New Holland TT75

Задний Тип:	II/I
Управление:	контроль положения и тяги
Задний подъемник:	4751 фунт 2155 кг

New Holland TT75 Electric

Заземление:	отрицательный
Зарядная система:	генератор
Зарядные усилители:	23
Напряжение батареи:	12
Аккумулятор Ач:	100

Навесное оборудование New Holland TT75

Погрузчик New Holland 7310
Вес погрузчика:	800 фунтов 362 кг *
Высота (до штифта):	117 дюймов 297 см
Клиренс, опрокидываемый ковш:	88 дюймов 223 см
Дамп:	34 дюйма 86 см
Угол разгрузки:	45°
Угол отката:	23°
Усилие отрыва (на штифте):	4791 фунт 2173 кг
Подъем на полную высоту (на штифт):	2201 фунт 998 кг
Ширина ковша:	60 дюймов 152 см
	72 дюйма 182 см
