Технические характеристики трелевочного трактора ТДТ-55: размеры, вес

оглавление

• История трелёвочника
• Основные технические характеристики ТДТ-55
• Двигатель на трактор ТДТ – 55
• Коробка передач машины трелёвочника ТДТ-55
• Трансмиссия трелёвочного трактора
• Кабина оператора
• Лебедка машины
•  Модификации

Многофункциональная рабочая лошадка трелевочный трактор ТДТ-55 чаще всего используется в лесном хозяйстве страны. Машиной без проблем могут управлять молодые операторы, привыкшие к автоматизированной технике последнего поколения.

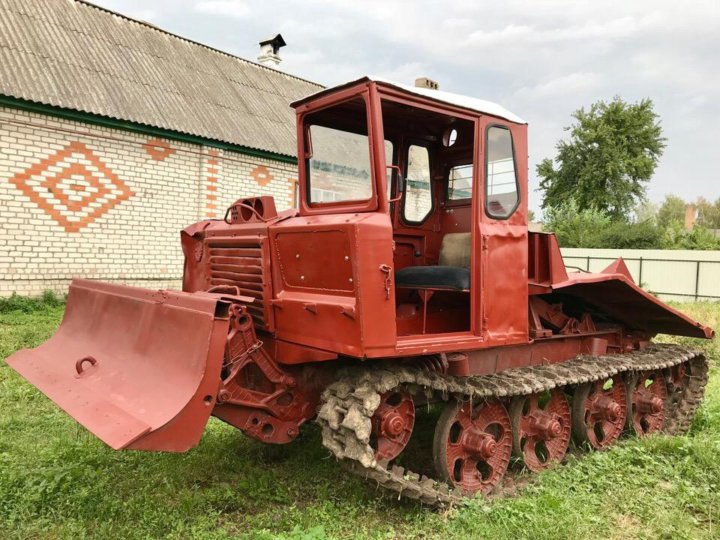

Трелевочный трактор ТДТ-55

В любом, в т.ч. современном лесничестве или предприятии по лесозаготовке можно наблюдать работу трактора ТДТ-55. Основное предназначение техники – работа с лесом среднего и крупного размера. На начальной фазе проектирования перед конструкторами была поставлена задача о создании и использовании техники для экстремальных и сложных климатических условий. Производство было начато в 1966 году, на ОТЗ (Онежском тракторном заводе). В 2003 году был прекращён выпуск данной серии, точнее произошла перемодификация производства на новый вариант трелёвочника – «Онежец-300».

История трелёвочника

За всю многолетнюю историю устройство трактора ТДТ-55 модернизировалось не более трёх раз. Онежский завод и ранее выпускал трелёвочники, но судя по отзывам лесозаготовителей того времени, онежская техника имела ряд проблем с эксплуатацией и не отвечала высоким требованиям по лесозаготовке. По этой причине многие предприятия вынуждены были отказаться от старых моделей, например ТДТ-40, который был выпущен 10 лет до начала производства нового типа трактора морально и физически устарел по многим показателям.

Учитывая пожелания лесозаготовителей, в 1962 году разрабатывается новый концепт и в 1964 году с конвейера сходит первый образец, имевший объем хлыста для эффективной транспортировки материала – 0,6 м2. Производители решили не рисковать с концептом ТДТ-40, и за основу новой модели взяли серию трактора Т-49.

Основные технические характеристики ТДТ-55

Разработчикам удалось выяснить причины неудач прежних версий машин, и новые технические характеристики трелевочного трактора ТДТ-55 сумели обойти по функционалам своего предшественника 40-ой модели. Это позволило в более поздних модификациях, на протяжение 40 лет (до 2004 года) оставить неизменным все характеристики трактора.



Рассмотрим подробнее технические показатели машины, согласно предусмотренным системой управления трактора ТДТ-55:

Название	Данные
Тяговый класс	3-й
Вес трактора ТДТ-55, без навесного оборудования и нагрузки	9600 кг
Высота, до крыши кабины	2560 мм
Ширина, по максимальным данным катка	2357 мм
Длина, с учетом встроенного ковша	5800 мм

Главная особенность габаритных показателей машины – это повышенная работоспособность в условиях густого леса, который не даёт другой технике развернуться в полную силу. В данной серии удалось решить вопрос эффективной манёвренности за счёт оптимизации поворотных параметров длины техники.

Двигатель на трактор ТДТ – 55

Многие операторы не до конца понимают, почему ведет сцепление на тракторе ТДТ-55? Для этого нужно обратиться к функциональным характеристикам самого двигателя. Сердцем машины является мотор ДВС, который имеет маркировку производителя СМД-14Б. (производитель из Украины, город Харьков, завод «Серп и Молот»).

Основные технические сведения мотора

Название	Данные
Максимальная мощность	62 л.с.
Номинальный оборот на холостом ходу	1500 оборотов в мин.
Общее количество цилиндров	4
Расходная часть ГСМ	160 г/л с. ч

Позже производитель вынужден был установить в качестве мотора агрегатное устройство серии СМД-18Н. Новые технические данные мотора трелёвочника:

Название	Данные
Максимальная мощность	100 л. с.
Номинальный оборот на холостом ходу	1800 об\мин.
Общее количество цилиндров	4
Расходная часть ГСМ	162г/л с. ч

Позже производитель пошёл на эксперимент и установил моторы, рассчитанные на 120 и 130 л.с., но особого успеха изменения не принесли, поскольку трелёвочник затрачивал много топлива, и оказался экономически невыгодным. От этого страдало сцепление и другие компоненты машины.

Далее, чтобы решить проблему по сцеплению тракторов ТДТ-55 и оптимизации расхода топлива было принято окончательное решение об установке двигателя серии Д-245, и этот вариант мотора оправдал себя и использовался до момента выхода с конвейера последнего трелёвочника ОТЗ.

Коробка передач машины трелёвочника ТДТ-55

Уязвимость 40-й модели была решена путём внедрения новой коробки передач трактораТДТ-55. Сама КПП установлена непосредственно на маховике двигателя. Теперь трелёвочник имел следующие показатели скоростей переключения:

• 5 вариантов скоростей при продвижении вперёд.
• 1 вариант скорости – при передвижении назад.

Для того чтобы лебедка трактора ТДТ-55 не знала проблем при эксплуатации, производитель рекомендует в процессе работы обильно использовать смазку. Для этого в машине предусмотрен смазочный бак, объёмом 3,5 литра.

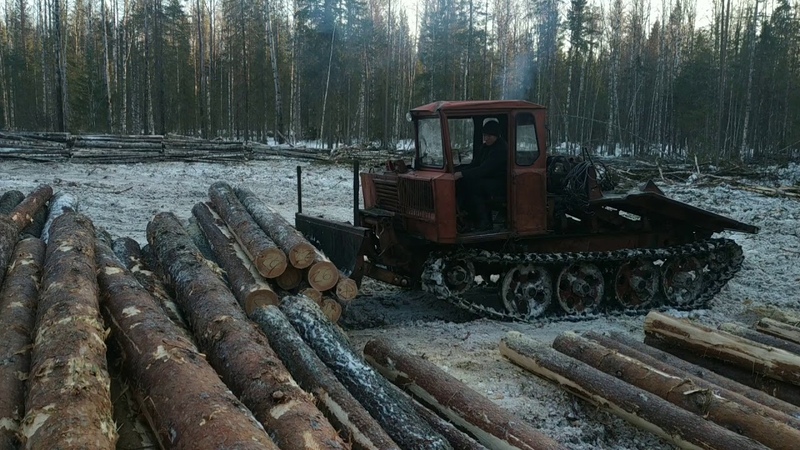

Работа ТДТ-55

Особенностью качественного использования машины является реализации комплекса блокировки. Схема инновационной блокировки того времени предотвращала внезапное переключение, если срабатывает включение или же не полное выключение муфты сцепления на коробке передач трактора ТДТ-55.

Трансмиссия трелёвочного трактора

Основные органы управления трактором ТДТ-55 имеют надежные параметры сцепления, которые имеют простой механизм. Само сцепление комплектуется парой дисков. Механизм переключения осуществляется при отсутствии смазки, так называемое сухое переключение. Смонтирована пара трения по принципу механизма «сталь по феродо». Сама трансмиссионная часть оснащена тормозом фронтального вида. Кроме имеющихся дисков сцепления, трансмиссионная часть укомплектована:

• Задним мостом трактора ТДТ-55.
• Ведущими рабочими механизмами пальцев.
• Пружинными механизмами.
• Кожухом функционального типа.
• Прокладка теплоизоляционного вида.

Кабина оператора

Учитывая проблемы предыдущих моделей, производитель сумел максимально облегчить конструкцию кабины оператора трелёвочника, а также реализовать дополнительные функции:

• Появилась обновлённая система вентиляции для эксплуатации в жаркое время года.
• Для зимнего периода оборудована специальная обогревательная печка.
• Есть места для термоса, аптечки, крючки для одежды.

Реализовано удобство работы, позволяющее регулировать рабочее место оператора, исходя из веса и роста.

Лебедка машины

Самая необходимая вещь для трактора – лебедка трелёвочника ТДТ-55. Она выполняет объёмный фронт работы. В работу лебедка приводится за счёт встроенного вала, предназначенного для отбора мощности. По своим характеристикам лебедка может быть монтирована:

• Однобарабанным механизмом.
• Двухбарабанным механизмом управления.

Элемент располагается в задней части кабины трактора. Механизм привода осуществляется через встроенный конический редуктор, имеющий цилиндрический тип. Управление осуществляется только из кабины оператора.

 Модификации

За все время существования завод официально представил две модификации машины, это:

• ТДТ-55-05. В этой версии был реализован новый мотор ДТ-245, мощность стала до 100 л.с., скорость увеличилась до 15 км\час.
• ЛХТ-55. Изменились габариты машины, но масса осталась прежней. Длина спецтехники стала – 6450 мм, высота – 2450 мм, ширина – 2360 мм.

Последняя модификация была предназначена для осуществления новых категорий работ:

• Проведение расчистки лесосек.
• Работы по восстановлению лесохозяйства.
• Проведение вырубок на новых площадях посадки.

Вывод

Машина имела все необходимые технические условия для успешной работы по лесозаготовке. Наряду со многими плюсами, минусом был – дискомфорт кабины (позже был реализован в «Онежце-300»), большая приборная доска (ограничивала обзор из кабины), требовалось большее усилие оператора для нажатия на педали.

Трелёвочник «Онежец-310″

В целом трелёвочник полностью оправдал себя, и до сих пор модель трактора работает в лесных хозяйствах. По некоторым параметрам машина может дать фору импортным аналогам. Новый «Онежец-300» уступает по надёжности своему предшественнику. Несмотря на это, новая модель оказалась востребованной, и полностью заменила снятую с производства в 2004 году серийную модель ТДТ-55.
