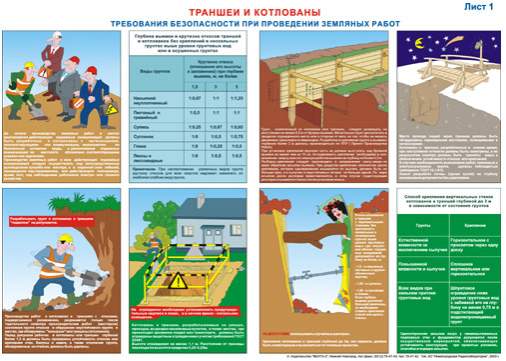

Основные требования техники безопасности при проведении земляных работ по устройству траншей для трубопроводов

1. При производстве земляных работ по устройству траншеи должны быть соблюдены требования требования СНиП III-4-80*, глава 4 «Техника безопасности в строительстве», а также требования безопасного проведения земляных работ, предусмотренные в проекте.
2. Основной причиной травматизма при рытье траншеи является обрушение грунтовых масс в процессе их разработки и при последующих работах , связанных с укладкой трубопроводов. Обрушение грунта происходит из-за превышения глубины разработки без креплений более нормативной , не устойчивости откосов, большой их крутизны, недостаточной прочности закрепления грунта, неправильной разборки креплений.
3. До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны мероприятия по безопасности условий труда в районе этих коммуникаций (при согласовании с организациями, эксплуатирующими эти коммуникации), расположение подземных коммуникаций на местности должно быть обозначено соответствующими знаками или надписями.
4. При наличии действующих электрических кабелей, расположенных вблизи места земляных работ, следует получить разрешение на проведение работ от организации, ответственной за эксплуатацию кабелей. К решению прикладывается схема расположения кабелей с указанием глубины их заложения.
5. Если траншея пересекает кабель, то выемка грунта в данном месте производится только при помощи лопат, без резких ударов. Пользоваться ударным инструментам не разрешается. Все эти работы производятся под наблюдением производителя работ или мастером и под наблюдением работника электрического хозяйства. Откопанный кабель заключается в деревянный короб из досок, который подвешивают к лежням из бревен (или стальных труб) скрутками из проволоки диаметром 6 мм на всё время производства работ под кабелем. До начала работ в местах расположения кабелей вывешивают знаки безопасности. При наличии большого пучка кабелей связи или электрических кабелей предварительно разрабатывают способ и чертежи крепления.
6. Пересечение высоковольтных, маслонаполненных кабелей требует особой предосторожности и наличия специального проекта производства работ, согласованного с организацией, эксплуатирующей эти кабели.
7. При производстве земляных работ на улицах, проездах, дворах и так далее (где происходит движение людей или транспорта) должны быть выставлены защитные ограждения по ГОСТ 23407, оборудованы места прохода людей и освещения.
8. Глубина траншеи с вертикальными стенками без креплений в не скальных и не замёрзших грунтах (выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений)допускаются не более:

• 1 м-в насыпных, песчаных и крупнообломочных грунтах;
• 1, 25 м —  в супесях;
• 1 , 5 м — в суглинках и глинах.

9. Рытье траншей с откосами без креплений в нескальных грунтах выше уровня грунтовых вод или в грунтах , осушенных с помощью искусственного водопонижения , допускается при глубине выемки и крутизне откосов по таблице 6. 1.

Таблица 6.1.

Допустимая глубина откосов по нормам СНиП III-4-80 в зависимости от вида грунта

Виды грунта	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
	1,5	3	5
Насыпные неуплотненные	1:0,67	1:1	1:1,25
Песчаные и гравийные	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,5
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5



При напластовании различных видов грунтов крутизну откосов для всех пластов подлежит назначать по наиболее слабому виду грунта.

10. При невозможности применения типовых креплений стенок траншеи следует применять крепления, изготовленные по индивидуальным проектам, утвержденным в установленном порядке.

11. При установке креплений верхняя часть их должна выступать над бровкой выемки не менее чем на 15 см.

12. При засыпке траншеи крепление разбирают постепенно. Разборку креплений по окончании работ начинают снизу вверх по мере обратной засыпки выемки.

13. В плывунах и мокрых лессовых грунтах, где удаление креплений связано с большой опасностью, их следует оставить в грунте. При этом мастер должен составить соответствующий акт.

14. Производство работ в траншеях с откосами,  подвергшимися увлажнению, разрешается только после тщательного осмотра производителем работ (мастером) состояния грунта откосов.

15. Перед допуском рабочих в котлованы или траншеи глубиной более 1, 3 м должна быть проверена устойчивость откосов или крепления стен.

16. Разработка роторными и траншейными экскаваторами в связанных грунтах (глинах, суглинках) траншей с вертикальными стенками без креплений допускается на глубину не более 3 м. В местах, где требуется пребывание рабочих, обязательно должны устанавливаться крепления траншей или откосов.

4.6. Обеспечение безопасности при проведении земляных работ [ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ] – последняя редакция

МЕНЮ ТОП НПА

• Законодательство РФ

• Судпрактика РФ

• Поиск

• Новое

• Образцы

• Контакты

• Кодексы
• Важные Законы
• Постановления
• Указы
• НПА по Органам власти
• НПА по темам

• ВАС РФ
• Верховный Суд РСФСР
• Верховный Суд РФ
• Верховный Суд СССР
• Конституционный Суд РФ
• Суд Евразийского экономического союза
• Суд ЕврАзЭС
• Суд по интеллектуальным правам

• Поиск по Законодательству и Судпрактике

• Последние обновления
• Последние новости

•

• Служба поддержки

Вездепо Законодательствупо Судпрактике

Весь документ

4. 6. Обеспечение безопасности при проведении земляных работ

4.6.1. Мероприятия по безопасному производству земляных работ проводятся в соответствии с разработанным проектом производства работ.

Проект производства работ определяет технологии работ, конкретные места выполнения работ, применяемые механизмы и приспособления, количество рабочей силы, средства защиты, календарные сроки выполнения, ресурсы и мероприятия по безопасному производству работ.

При выполнении земляных работ следует предусматривать мероприятия по предупреждению воздействия на людей опасных производственных факторов, связанных с характером работы.

Земляные работы на территории действующих производств проводятся в присутствии лица, ответственного за их проведение.

4.6.2. При рытье котлованов и траншей на глубину более 1 метра следует принять меры, препятствующие отвисанию и обвалу грунта (образование откосов, крепление стенок).

4.6.3. При изменении обстановки в зоне проведения земляных работ (возникновение парений, утечки газа или жидких продуктов) работы должны быть немедленно прекращены, а исполнители удалены из опасных мест.

Работы следует возобновить после выяснения и устранения причин появления опасных производственных факторов, влияющих на безопасное проведение работ, а также контроля состояния воздушной среды, подтверждающего отсутствие опасных веществ в зоне проведения земляных работ.

4.6.4. При обнаружении не указанных в схеме подземных сооружений и коммуникаций работы должны быть немедленно прекращены и продолжены только с разрешения лица, ответственного за их проведение, и владельца подземных сооружений и коммуникаций с разработкой дополнительных мер по безопасному ведению работ.

4.6.5. Вскрытые котлованы, траншеи должны быть ограждены и при необходимости оборудованы переходными мостиками, в темное время суток – освещены.

В местах проезда техники должны быть установлены соответствующие дорожные знаки, а в темное время суток установлено сигнальное освещение.

4.6.6. После окончания земляных работ рабочее место следует убрать и привести в порядок: инструмент, оснастку и другие приспособления, применяемые в работе, очистить от грунта. Спецодежду, спецобувь и другие средства индивидуальной защиты очистить и убрать в предназначенное для их хранения место.

<<< 4.5. Подготовительные работы при проведении земляных работ4.5. Подготовительные работы при проведении земляных работ [ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ]

4.7. Порядок приемки объекта из ремонта, пуск его в эксплуатацию4.7. Порядок приемки объекта из ремонта, пуск его в эксплуатацию [ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ] >>>

Земляные работы Соблюдение техники безопасности при земляных работах

Земляные работы и земляные работы представляют множество уникальных и опасных опасностей. Следуйте этим восьми шагам, чтобы свести к минимуму опасность для ваших сотрудников, населения и окружающей среды.

Шаг 1. Получите или выдайте разрешение на работу

Разрешение на работу должно быть выдано до начала любых земляных или траншейных работ.

Прежде чем выдавать разрешение на выполнение любых таких работ, рассмотрите все разумно предсказуемые опасности, а также методы контроля.

Меры предосторожности должны включать следующие основные пункты:

• См. соответствующую актуальную документацию и чертежи. При необходимости следует связаться с соответствующим органом или коммунальным предприятием для получения необходимой информации.
• Определите местоположение и глубину скрытых или скрытых служб. Это должно включать газ, воду, канализацию, электричество, телекоммуникации и другие.
• Изолируйте подземные коммуникации, которые могут быть затронуты. Если изоляция нецелесообразна (например, основной источник питания объекта), защитите подземные коммуникации.
• Учитывать возможное структурное воздействие на здания или сооружения.

Если во время земляных работ обнаруживается непредвиденная опасность, которая не оговорена в Разрешении на работу, работа должна быть немедленно прекращена. Это необходимо, когда такие опасности могут нанести серьезный ущерб персоналу, окружающей среде или имуществу.

Работу следует возобновить после того, как выявленная опасность будет надлежащим образом устранена.

Процесс получения разрешения на работу должен охватывать уровни полномочий по этим вопросам.

Этап 2. Проверка подземных коммуникаций

Использовать электронное обнаружение в случае отсутствия актуальных чертежей подземных коммуникаций (электричество, газ, вода и т. д.).

Шаг 3. Выбор и транспортировка подходящего оборудования

Важно учитывать характер работы и расположение рабочего места (особенно если оно находится в общественном месте). Это позволит вам определить, какое землеройное оборудование необходимо для работы, а также подходящий прицеп, грузовик или транспортное средство, в котором следует перевозить ваше оборудование.

Этап 4. Примите меры по защите окружающей среды

Земляные работы, прилегающие к естественным водотокам (например, озерам, рекам или ручьям), должны выполняться таким образом, чтобы избежать загрязнения воды (например, отваливание отвалов вдали от воды, предотвращение скопления мусора на спусках и т. д.)

Этап 5. Убедитесь, что операторы имеют соответствующую подготовку и квалификацию

фронтальные погрузчики, экскаваторы и др.).

Такой персонал также должен иметь соответствующий квалификационный сертификат в соответствии с Национальными стандартами компетентности в области охраны труда и техники безопасности для эксплуатации грузоподъемного оборудования и других типов специального оборудования.

Этап 6. Во время земляных работ

Убедитесь, что весь персонал, работающий с землеройным оборудованием или работающий вблизи земляных работ, использует соответствующие средства индивидуальной защиты.

Для сведения к минимуму опасности от летающих предметов (например, камней, гравия, песка) следует принять меры по контролю риска, такие как требования к разделительному расстоянию. Это важно, поскольку окружающий персонал или представители общественности могут подвергаться опасности.

Крайне важно, чтобы обученный человек провел оценку устойчивости котлована при эксплуатации землеройной техники рядом с котлом. Это следует делать через соответствующие промежутки времени, принимая во внимание работы, связанные с земляными работами, а также тип и вес используемой мобильной установки.

В случаях, когда используются грузовики с самосвальными лотками, должны быть приняты меры, исключающие присутствие персонала в опасной зоне (т. е. под поднятым самосвальным лотком). Если персоналу необходимо находиться в опасной зоне по какой-либо причине, такой как техническое обслуживание или ремонт, следует принять следующие меры предосторожности:

• Гидравлика должна включать резервную систему безопасности; и
• Должны быть установлены соответствующие страховочные упоры.

В качестве меры предосторожности глубокие траншеи должны быть окружены защитными ограждениями для предотвращения падения персонала. Такие ограждения должны содержаться в хорошем состоянии, включая следующие меры:

барьер и визуальное предупреждение;
• Звездчатые пикеты должны быть достаточно многочисленными, чтобы стропа поддерживалась в жестком состоянии;
• Звездные пикеты не следует размещать непосредственно на краю раскопа;
• пикеты Star должны быть оснащены защитными колпачками для предотвращения травм в результате случайного контакта;

Все компоненты защитного барьера следует регулярно проверять, чтобы убедиться, что они находятся в рабочем состоянии.

Если работа планируется или ведется в течение длительного периода времени, следует предусмотреть более прочный и прочный тип защитного барьера/ограждения.

В процессе управления рисками следует учитывать возможность обрушения траншеи и меры контроля по укреплению траншеи.

Траншеи не следует оставлять незасыпанными на ночь, за исключением случаев, когда это неизбежно. В этом случае для всех открытых траншей следует использовать предупреждающие знаки и фонари.

Если электрические кабели проложены в траншеях, они должны быть защищены (кабелепроводы, плиты и т. д.) и маркированы в соответствии с требованиями соответствующего законодательства и австралийских стандартов.

Перед началом земляных или земляных работ в водоемах или рядом с ними необходимо выполнить следующее:

• Оценка устойчивости рабочей поверхности
• Определение глубины воды вдоль предполагаемой рабочей зоны и возможного влияния на нее приливных течений и т. д.
• Выявление небезопасных зон
• Определение возможности работы с ровных площадок, включая временные площадки
• Подготовка к чрезвычайным ситуациям
• Выбор установки, наиболее подходящей для задачи и условий площадки, и обеспечение работоспособности всех средств безопасности и аварийных выходов

Шаг 7.

Борьба с пылью в окружающей среде

Чтобы свести к минимуму выбросы пыли, лучше всего оценить потенциальные источники пыли. Это может включать в себя сам процесс земляных работ, точку перегрузки и маршруты для грузовиков, чтобы определить пути снижения выбросов пыли.

Это должно включать, если применимо:

• Опрыскивание дорог и пересадочных пунктов
• По возможности ограждение точек передачи
• Минимизация открытых поверхностей почвы
• Использование дефлекторов ветра (например, вдали от жилья и т. д.)

Особые меры предосторожности (например, средства защиты органов дыхания) следует принимать при земляных работах в местах, где может быть опасность образования кварцевой пыли.

Обязательно следите за эффективностью этих реализаций. В последующем должны быть предприняты корректирующие действия по устранению выявленных недостатков.

Этап 8. По завершении работ

По завершении работ обязательно очистите рабочую площадку от всех камней, почвы и другого мусора и верните ее в исходное состояние, насколько это возможно.

Чертежи и другая документация должны быть обновлены, чтобы отразить любые изменения, связанные с только что выполненной работой, включая датированную цифровую фотографию.

Предупреждение общего характера

Информация на этом сайте носит только общий характер. Он не принимает во внимание ваши конкретные потребности или обстоятельства. Прежде чем принимать какие-либо решения, вы должны посмотреть на свою собственную ситуацию и требования.

5 Общие опасности при копании и земляных работах

• В чем разница?
• 5 главных опасностей при земляных работах

Широкий спектр проектов на строительных площадках требует рытья траншей и земляных работ, но эта постоянная часть работы представляет основную опасность для рабочих. Управление по охране труда и здоровья, или OSHA, поставило своей приоритетной задачей снижение опасностей при копании и земляных работах.

Ознакомьтесь с рекомендациями OSHA по технике безопасности при копании и узнайте, как избежать опасностей при рытье траншей и землеройных работ, чтобы обезопасить себя и свою команду на стройплощадке.

В чем разница между рытьем траншей и раскопками?

Простой способ запомнить разницу состоит в том, что все траншеи — это раскопки, но не все раскопки — это траншеи. В частности, OSHA говорит, что раскопки — это когда почва удаляется с поверхности земли для создания «любого искусственного разреза, полости, траншеи или углубления».

Тип узкой выемки, траншея находится ниже поверхности земли, и ее ширина, измеренная от дна, не может превышать 15 футов. Обычно глубина траншеи превышает ее ширину.

Требования OSHA к траншеям различаются и зависят от глубины траншеи, а также от типа почвы. Ознакомьтесь со стандартами безопасности при земляных работах в 29 CFR 1926.650-652 «Правила техники безопасности и охраны здоровья при строительстве».

Траншеи глубиной менее 5 футов: «Компетентное лицо», назначенное работодателем, может исследовать траншею глубиной менее 5 футов и определить, требуется ли система защиты для рабочих. Этот человек может осмотреть строительную площадку и устранить существующие или потенциальные опасности в условиях труда.

Траншеи от 5 футов до 19 футов: Если траншея глубиной более 5 футов, но менее 20 футов проложена в любом типе грунта, кроме устойчивой скалы, требуется защитная система, которая должна быть реализована компетентным лицом. Они отвечают за определение типа почвы, мониторинг оборудования, удаляющего воду, проверку защитных систем и проектирование структурных пандусов для обеспечения безопасности рабочих.

Траншеи глубиной более 20 футов: Для траншей глубиной более 20 футов OSHA требует наличия зарегистрированного профессионального инженера для внедрения, подготовки или утверждения защитной системы.

Безопасность при рытье траншей: 5 основных опасностей при раскопках

Убедитесь, что вы и ваша команда серьезно относитесь к опасностям безопасности при рытье траншей. Национальный институт безопасности и гигиены труда (NIOSH) сообщает, что более 80% смертельных случаев при рытье траншей происходит в строительной отрасли. Изучите пять основных опасностей, связанных с земляными работами, чтобы обеспечить безопасность ваших рабочих и функционирование вашего бизнеса.

1. Обвалы и обрушения траншей

Бюро статистики труда сообщает, что в период с 2011 по 2018 год обрушение траншей или обвалы были наиболее частой причиной смертельного производственного травматизма в замкнутых пространствах категории канав, каналов , траншеи и раскопки, погибло 166 рабочих.

Чтобы предотвратить эту серьезную угрозу безопасности работников, OSHA требует проведения анализа состава почвы профессиональным инженером или квалифицированным специалистом. Затем этот человек разработает и внедрит систему для предотвращения травм и смерти рабочих. Три шага, чтобы избежать опасности обрушения, включают:

• Откосы: Убедитесь, что стены траншеи закреплены уступами.
• Опоры: береговые стены, чтобы укрепить их.
• Щиты: Защитите рабочих от боковых стен с помощью траншейных ящиков.

Дополнительный совет: Проверяйте раскопки после дождя или экстремальных погодных явлений, а также в начале каждой смены. Стабильность почвы может измениться из-за влаги и других погодных условий.

2. Падение в котлованы и падающие грузы

Рабочие и рабочее оборудование или материалы, падающие в траншеи, представляют угрозу безопасности. Если возможно, используйте барьеры и знаки, чтобы обозначить зону опасности падения. Не только строительная техника, но и выкопанная земля может стать падающим грузом и раздавить рабочих.

Чтобы предотвратить падение груза, OSHA требует, чтобы на рабочих площадках материалы хранились на расстоянии не менее двух футов от края котлована. Агентство также рекомендует не позволять подвешивать или поднимать грузы над рабочими.

Кроме того, убедитесь, что у рабочих есть безопасные и надежные средства эвакуации из траншей глубиной 4 фута или более. Компетентное лицо, проектировавшее структурные пандусы, должно убедиться, что они не создают опасности споткнуться. Проведите инструктаж по технике безопасности при раскопках траншей, чтобы рабочие оценили риски и поняли, находятся ли они в небезопасных условиях.

3. Опасная атмосфера в траншеях

Мало того, что места раскопок иногда могут иметь пониженный уровень кислорода, но атмосфера в траншеях также может быть загрязнена токсичными газами и химическими веществами. Любая из этих ситуаций или обе могут представлять риск для работников.

При раскопках глубиной более 4 футов атмосферные испытания должен проводить квалифицированный специалист. В зависимости от опасной атмосферы при раскопках рабочие должны носить соответствующие средства защиты органов дыхания, чтобы минимизировать риск.

Нужен респиратор?

Получите советы по выбору правильной респираторной маски для работы >>

4. Мобильное оборудование на строительной площадке

Несчастные случаи на строительной площадке с такими транспортными средствами, как самосвалы или экскаваторы-погрузчики, также являются одной из распространенных опасностей при земляных работах. . Операторы мобильного оборудования могут иметь ограниченный обзор и могут не знать, когда они приближаются к периметру траншеи.

Управление по охране труда и промышленной гигиене США (OSHA) предлагает свести к минимуму опасность, используя наблюдателей или сигнализаторов для транспортных средств на рабочей площадке. Кроме того, требуйте от рабочих стоять в стороне, когда строительная машина загружает или выгружает материал, чтобы предотвратить попадание в них летящих обломков или почвы.

Дополнительный совет: Снизьте риск работы рядом с мобильным оборудованием, убедившись, что вы и ваша команда носите правильную защитную одежду, включая светоотражающие жилеты. Обязательно защитите голову от строительного мусора каской.

5. Попадание в инженерные сети при копании

Опасности при копании также включают поражение электрическим током и утечку природного газа при попадании в инженерные сети. Чтобы предотвратить гибель рабочих и повреждение инфраструктуры, обязательно свяжитесь с местными коммунальными службами до начала земляных работ.

Во многих штатах копать без предварительного звонка запрещено.
