Транспортный габарит по ширине: Габариты груза при перевозке автотранспортом

Допустимые габариты автомобилей | Автоперевозки.PRO

Согласно Правилам Дорожного Движения Российской Федерации (далее ПДД) допустимая ширина транспортного средства 2 метра 60 сантиметров для рефрежираторов и изотермических фургонов и 2 метра 55 сантиметров для остальных транспортных средств. Максимальная высота транспортного средства – 4 метра. Максимальная длинна автопоезда включая один прицеп не может превышать 20 метров, при этом длина тягача и длина прицепа не могут превышать 12 метров.

Допустимая масса двухосного транспортного средства (далее ТС) не может превышать 18 тонн, 25 тонн для 3-осного автомобиля и 32 тонны для 4-осного автомобиля. Масса 3-осного автопоезда не должна превышать 28 тонн, 4-осного автопоезда 36 тонн и 5-осного автопоезда 40 тонн.

Предельная осевая нагрузка при расстоянии более 2-х метров между ближайшими осями не должна превышать 10 тонн на ось, при расстоянии от 1,65 до 2 метров включительно 9 тонн, при расстоянии от 1,35 до 1,65 м. включительно предельная осевая нагрузка не должна превышать 8 тонн, при расстоянии от 100 до 135 см предельная осевая нагрузка не должна превышать 7 тонн и при расстоянии между ближайшими осями предельная осевая нагрузка на 1 ось не должна превышать 6 тонн.

Все транспортные средства, которые не укладываются в указанные ограничения являются негабаритными и для их движения по дорогам общего пользования нужно получать специальные разрешения. За управление транспортным средством превышающим эти габариты на водителя налагается штраф или изымается ВУ в соответствии с КОАП РФ.

Основной проблемой является непонимание водителями этих норм. Итак, давайте разложим все на вопросы и ответы.

В: ширина машины 2,55 + зеркала. Это негабарит?
О: нет, это габарит.

В: допустим свес груза на 0,4м в каждый бок и на 2 метра сзади?
О: да, но при этом ширина ТС с грузом не может быть более 2,55м, а длина автопоезда не более 20 метров.

В: что означает фраза «пробило по осям».
О: например, на весы въезжает 3-осный грузовик. Общая масса менее 25 тонн, расстояние между задними осями 135 см, но при этом нагрузка на заднюю тележку 20 тонн, т.е. не по 8 тонн на ось, а по 10. Это немногим лучше того, если бы грузовик весил более 25 тонн.

В: я вез автошины (автошины взяты как пример), в дороге они развалились, расперли тент и у меня забрали права. ИДПС прав?
О: Да, ИДПС прав так как габариты ТС превышены, а разрешения нет. За превышение габаритов отвечает водитель.

В: стенки рефрижератора, который по документам имеет ширину 2,6 м «раздуты» даже без груза, права заберут?
О: да, заберут.

В: высота ТС на поднятых подушках (имеются ввиду подушки осей, аналог рессор) в транспортном положении составляет 402 см, права заберут?
О: да, права заберут. Если в транспортном положении ТС превышает габарит, то это Ваши проблемы, они ИДПС не волнуют. Попробуйте стравливать воздух при остановках или искать юридические обоснования того, что замер Вашего ТС произведен не по ГОСТу.

В: по документам груз 20 тонн, в габарит укладывается, на весах выяснилось, что там 25 тонн, кто виноват.
О: виноват грузоотправитель, он же оплатит все «представление», но, зачастую, не всегда удается сразу доказать это, поэтому возможны юридические проволочки.

Как видите, условия работы достаточно жесткие и водитель почти всегда имеет хороший шанс остаться без документов, но не стоит этого пугаться и давать деньги, так как дача взятки – это серьезная статья, а Вашу вину предстоит еще доказать в суде. По рассказам тех, кто возит негабаритные грузы, бывают годы, когда они 8-10 месяцев в году ездят не с правами, а с временным разрешением. Главное знать законы, причем не на уровне «где-то слышал», а дословные формулировки и, при возможности, возить с собой сборник законов.

Максимально допустимые габариты и масса автогрузового транспорта

(Соглашение стран СНГ)

1. Максимальные размеры транспортных средств, с учетом положений статьи Соглашения, не должны превышать приведенные ниже значения:

1.1. Максимальная длина, м

грузового автомобиля …………………12,0
автобуса ……………………………..12,0
прицепа ……………….. …………….12,0
сочлененного транспортного средства….20,0
сочлененного автобуса ……………….18,0
автопоезда……………………………20,0

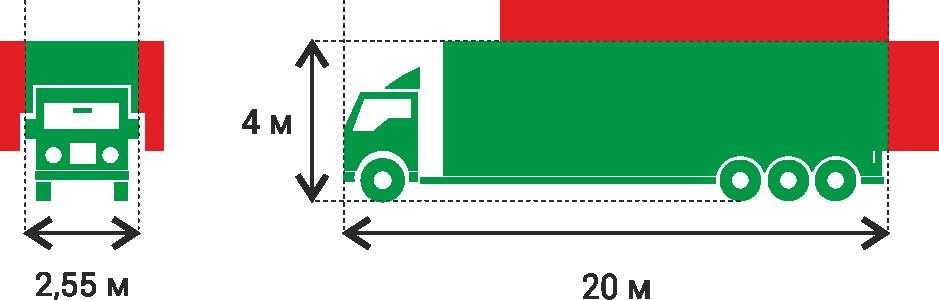

1.2. Максимальная ширина, м

всех транспортных средств………..2,55
изотермических кузовов транспортных средств ….2,60

1.3. Максимальная высота, м………..4,0

2. Максимальные размеры транспортных средств, указанные в пункте 1 настоящего Приложения, включают в себя размеры съемных кузовов и тары для грузов, включая контейнеры.

3. Любое транспортное средство при движении должно обеспечивать возможность поворота в пределах пространства, ограниченного внешним радиусом 12,5 м и внутренним радиусом 5,3 м.

4. Максимальное расстояние между осью запора сцепного устройства и задней частью комбинированного транспортного средства не должно превышать 12,0 м.

5. Максимальное расстояние, измеренное параллельно продольной оси автопоезда, от внешней передней точки кузова или платформы для установки груза за кабиной до задней внешней точки прицепа, за вычетом расстояния между задней частью тягача и передней частью прицепа, не должно превышать 17,0 м.

6. Максимальное расстояние, измеренное параллельно продольной оси автопоезда, от внешней передней точки кузова или платформы для установки груза за кабиной до задней внешней точки полуприцепа не должно превышать 16,4 м.

7. Установленный в кузове транспортного средства груз не должен выступать за заднюю внешнюю точку автомобиля или прицепа более чем на 2,0 м.

8. Расстояние между задней осью грузового автомобиля и передней осью прицепа должно быть не менее 3,0 м.

9. Горизонтально измеренное расстояние между осью шарнирного крепления полуприцепа и любой точкой передней части полуприцепа не должно превышать 2,04 м.

10. Длина транспортного средства должна измеряться в соответствии с пунктом 6.1 стандарта ISO 612-1978. При этом при измерении длины не учитываются следующие устройства, смонтированные на транспортном средстве:

  • устройства для очистки стекол и брызговики;
  • фронтальные и боковые маркировочные пластины;
  • устройства для пломбирования и защитные приспособления для них;
  • устройства для закрепления брезента и защитные приспособления для них;
  • оборудование для электроосвещения;
  • зеркала задней обзорности и приспособления для обзора пространства за автомобилем;
  • воздуховодные трубки;
  • длины клапанов и разъемов для соединения с прицепами или съемными кузовами;
  • ступени для доступа в кузов, подъемник для запасной автопокрышки;
  • подъемные платформы, ступени для доступа и иное аналогичное оборудование, не превышающее в рабочем положении 200 мм и выполненное таким образом, чтобы оно не могло увеличивать предельную массу загрузки автомобиля, установленную изготовителем.

11. Высота транспортного средства должна измеряться в соответствии с пунктом 6.3 стандарта ISO 612-1978. Причем при измерении высоты не должны учитываться смонтированные на транспортном средстве антенны и пантограф в поднятом положении.

Для транспортных средств, имеющих устройство для подъема оси, должен учитываться эффект от воздействия этого устройства.

12. Ширина транспортного средства должна измеряться в соответствии с пунктом 6.2 стандарта ISO 612-1978. При этом при измерении ширины не учитываются следующие смонтированные на транспортном средстве:

  • устройства для пломб, печатей и защитные приспособления к ним;
  • устройства для закрепления брезента и защитные приспособления к ним;
  • выступающие части брызговиков;
  • устройства для опознавания повреждения автопокрышек;
  • осветительное оборудование;
  • ступени, подвесные платформы и иное аналогичное оборудование, которое в рабочем положении выступает не более чем на 10 мм с каждой стороны транспортного средства, у которых обращенные вперед или назад углы ступеней имеют радиус закругления не менее 5 мм, а их кромки – радиус закругления не менее 2,5 мм:
    • зеркала заднего обзора;
    • индикаторы давления в шинах;
    • втягивающиеся или убирающиеся в транспортном положении ступени или лестницы;
    • искривленная часть поверхности автопокрышки, выступающая за точку ее контакта с поверхностью дороги.

Максимальные массы транспортных средств

1. Максимальная масса транспортных средств не должна превышать приведенные ниже значения, т

1.1. Грузовые автомобили:

двухосный автомобиль ……………………..18,0
трехосный автомобиль ……………………..24,0
трехосный автомобиль, имеющий ведущую ось, состоящую из двух пар колес, оборудованных воздушной или эквивалентной ей подвеской …………….25,0

четырехосный автомобиль с двумя ведущими осями, каждая из которых состоит из двух пар колес и имеет воздушную или эквивалентную ей подвеску ……32,0

1.2. Транспортные средства, образующие часть комбинированного транспортного средства:

двухосный прицеп ………………………….18
трехосный прицеп ………………………….24

1.3. Комбинированные транспортные средства

1. 3.1.* Седельные автопоезда:

двухосный тягач
с двухосным полуприцепом
при расстоянии между осями полуприцепа 1,3 и более метра, но не более 1,8 метра ………..36,0
двухосный тягач с двухосным
полуприцепом, при расстоянии между осями полуприцепа, превышающем 1,8 метра…..38,0

двухосный тягач с трехосным полуприцепом………………..38,0
трехосный тягач с двухосным полуприцепом………………..38,0

1.3.2.** Прицепные автопоезда:

двухосный грузовой автомобиль с двухосным прицепом ………36,0
двухосный грузовой автомобиль с трехосным прицепом ………42,0
трехосный грузовой автомобиль с двухосным прицепом ………42,0
трехосный грузовой автомобиль с трехосным прицепом ………44,0
трехосный грузовой автомобиль с четырехосным прицепом…..44,0

1.4. Автобусы:

двухосный ……………………… ……18,0
трехосный …………………………….24,0
трехосный шарнирно-сочлененный ….28,0
четырехосный шарнирно-сочлененный..28,0

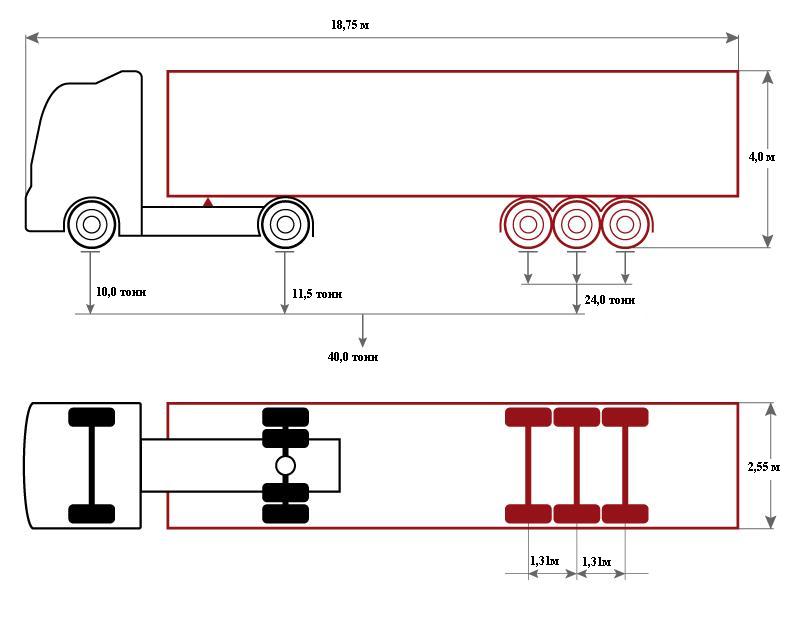

Максимальные осевые массы транспортных средств***

1. Максимальная осевая масса транспортных средств не должна превышать приведенные ниже значения:

1.1 Для одиночной оси, т

ведомой…………..10
ведущей с двухскатными колесами…..10

1.2. Для сдвоенных осей, прицепов или полуприцепов с двухскатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

от 0,5 м до 1 м………..11,0
от 1 м до 1,3 м…………14,0
от 1,3 м до 1,8 м ………..16,0
равном или более 1,8 м………18,0

1.3. Для сдвоенных осей прицепов или полуприцепов с односкатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

от 0,5 м до 1м. ………….11,0
от 1 м до 1,3 м………..13,0

от 1,3 м до 1,8 м ……….15,0
равном или более 1,8 м ……..17,0

1.4. Для трехосных осей прицепов или полуприцепов с двухскатными колесами сумма осевых масс не должна превышать при расстояниях между осями, т

от 0,5 м до 1 м……..16,5
от 1,0 м, но не более 1,3 м… 19,5
от 1,3 м до1,8 м ……..22,5
равном или более 1,8 м….. 25,5

1.5. Для трехосных осей прицепов или полуприцепов с односкатными колесами при расстояниях между осями, т

от 0,5 м до 1 м……..15,0
от 1,0 мдо 1,3 м ……..18,3
от 1,3 м до 1,8 м …….21,0
равным или более 1,8 м ….24,0

1.6. Для сдвоенных ведущих осей грузового автомобиля или автобуса с двухскатным колесами сумма осевых масс не должна превышать при расстоянии между осями, т

от 0,5 м до 1 м…..

………………..12,0
от 1 м до 1,3 м ……………………14,0
от 1,3 м до 1,8 м…………………..16,0
равном или более 1,8 м………………..18,0
то же при креплении на воздушной или эквивалентной ей подвеске..19,0

1.7. Для сдвоенных ведущих осей грузового автомобиля или автобуса с односкатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

до 1м ………..11,0
от 1 м до 1,3 м…….13,0
от 1,3 м до 1,8 м ……15,0

2. Вес, передающийся на ведущую или ведущие оси автомобиля иди комбинированного транспортного средства, не должен быть менее 25% суммарного или комбинированного транспортного средства.

* 1.3.1.1. Для автотранспортных средств, осуществляющих межгосударственные перевозки по территории Республики Узбекистан.

Седельные автопоезда:

двухосный тягач с одноосным прицепом . ……………………………….28,0
двухосный тягач с двухосным полуприцепом при расстоянии между
осями полуприцепа 1,3 и более метра, но не более 1,8 метра ……….36,0
двухосный тягач с двухосным полуприцепом при расстоянии между осями
полуприцепа, превышающем 1,8 метра ………………………40,0
двухосный тягач с трехосным полуприцепом …………..40,0
трехосный тягач с двухсотым полуприцепом ……………40,0
трехосный тягач с трехосным полуприцепом ……………40,0

1.3.1.2. Для автотранспортных средств, осуществляющих межгосударственные перевозки по территории Республики Казахстан, и автотранспортных средств Республики Казахстан, осуществляющих межгосударственные перевозки по территориям других государств-участников настоящего Соглашения:

максимальный общий вес транспортного средства ……..36,0
трехосный тягач с трехосным полуприцепом ………..38,0

Для транспортного средства, состоящего из 18-тонного грузовика и 20-тонного полуприцепа, по пункту 1. 3.1.(б) настоящего Приложения, максимальная масса может быть увеличена на 2 т в случае, если транспортное средство имеет ведущую ось, состоящую из спаренных колес и оборудованную воздушной или эквивалентной ей подвеской.

** 1.3.2.1. Для автотранспортных средств, осуществляющих межгосударственные перевозки по территории Республики Беларусь, и автотранспортных средств Республики Беларусь, осуществляющих, межгосударственные перевозки по территориям других государств-участников настоящего Соглашения. Прицепные автопоезда:

двухосный грузовой автомобиль с двухосным прицепом …..36,0
другие автопоезда…………………..38,0

*** Для автотранспортных средств, осуществляющих межгосударственные перевозки по территории Республики Казахстан, и автотранспортных средств Республики Казахстан, осуществляющих межгосударственные перевозки по территориям других государств-участников настоящего Соглашения:

1. Максимальная осевая масса транспортных средств не должна превышать приведенные ниже значения:

1. 1 Для одиночной оси, т

ведомой…………….8,0
ведущей с двухскатными колесами….8,0

1.2. Для сдвоенных осей, прицепов или полуприцепов с двухскатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

более 0,5 м, но менее 1м………12,0
равном или более 1 м, но менее 1,3 м ..13,0
равном или более 1,3 м, но менее 1,3 м ..14,2
равном или более 1,3 м ……..14,6

1.3. Для сдвоенных осей прицепов или полуприцепов с односкатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

более 0,5, но менее 1 м ………11,0
равном или более 1 м, но менее 1,3 м …12,0
равном или более 1,3 м, но менее 1,8 м .13,2
равном или более 1,8 м ………..13,6

1.4. Для трехосных осей, прицепов или полуприцепов с односкатными колесами сумма осевых масс не должна превышать при расстояниях между осями, т

более 0,5, но не менее 1м. ……………………..17,4
равном или более 1,0 м, не более 1,3 м …18,4
равном или более 1,3 м, но менее 1,8 м …21,2
равном или более 1,8 м ………………………..21,9

1.5. Для трехосных осей, прицепов или полуприцепов с односкатными колесами при расстояниях между осями, т

более 0,5 м, но менее 1м ……….15,9
равном или более 1,0 м, но не более 1,3 м ..17,2
равном или более 1,3 м, но менее 1,8 м ….19,7
равном или более 1,8 м……….20,4

1.6. Для сдвоенных ведущих осей грузового автомобиля или автобуса с двухскатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

более 0,5 м, но менее 1 м …….. …12,0
равном или более 1 м, но менее 1,3 м …..14,0
равном или более 1,3 м, но менее 1,8 м …..16,0
равном или более 1,8 м ………..18,0
то же при прикреплении на воздушной или эквивалентной ей подвеске. .19,0

1.7. Для сдвоенных ведущих осей грузового автомобиля или автобуса с односкатными колесами сумма осевых масс не должна превышать при расстоянии между осями, т

менее 1 м ……………..11,0
равном или более 1м, но менее 1,3 м …..13,0
равном или более 1,3 м, но менее 1,8 м…..15,0

2. Вес, передающийся на ведущую или ведущие оси автомобиля или комбинированного транспортного средства, не должен быть менее 25 % суммарного веса автомобиля или комбинированного транспортного средства.

Источник информации: http://www.alfatrans.ru

Ширина автомобиля | Caltrans

Здесь представлены разделы Калифорнийского транспортного кодекса (CVC), относящиеся к ширине транспортного средства. Некоторые разделы CVC на этой веб-странице перефразированы для краткости. Полную юридическую формулировку см. в онлайн-разделах ширины CVC 35100-35111.

Общее правило

35100. (a) Общая внешняя ширина любого транспортного средства или его груза не должна превышать 102 дюйма.

Измерение

35100.1. (a) Метрический эквивалент 102 дюймов составляет 2,6 метра.

(b) Измерение ширины любого транспортного средства с боковыми стенками должно производиться от наружных стен двух противоположных сторон транспортного средства.

Города и округа

35100. (c) Город или округ может запретить ширину более 96 дюймов на автомагистралях, находящихся под его юрисдикцией.

35105. Любой город, организованный в соответствии с хартией землевладельцев, может разрешить ширину, превышающую эти ограничения, при использовании в пределах города.

Освобождение транспортных средств и грузов

35101. Если какое-либо транспортное средство оснащено пневматическими шинами, максимальная ширина от внешней стороны одного колеса и шины до противоположной стороны не должна превышать 108 дюймов.

35100.5. Внешняя ширина движителя хлопкового модуля и нагрузка на него не должны превышать 130 дюймов в ширину.

35102. Если какое-либо транспортное средство перевозит свободно сложенные сельскохозяйственные продукты, такие как сено, солома или бобовые растения, навалом, но не упакованные в ящики, тюки, ящики или мешки, ширина груза не должна превышать 120 дюймов.

35104. Ширина следующих транспортных средств не должна превышать 120 дюймов: (a) Специальное мобильное оборудование. (b) Специальное оборудование для строительства или обслуживания дорог. (c) Автомобили для перевозки кормов для скота, освобожденные от регистрации, за исключением случаев, когда они ездят по шоссе в темное время суток.

35111. Ни одно пассажирское транспортное средство не должно эксплуатироваться на любом шоссе с любым грузом, выходящим за линию крыльев с левой стороны или более чем на шесть дюймов за линию крыльев с правой стороны.

Автобусы

35106. (a) Автобусы могут иметь максимальную ширину 102 дюйма.

(b) Междугородние автобусы или междугородные автобусы, находящиеся в ведении Комиссии по коммунальным предприятиям (PUC) в городских или пригородных перевозках, могут иметь максимальную внешнюю ширину 104 дюйма, если это одобрено PUC. Автомобильные автобусы или автобусы, эксплуатируемые обычными перевозчиками пассажиров по найму в городских или пригородных перевозках и не подпадающие под юрисдикцию Комиссии по коммунальному хозяйству, могут иметь максимальную внешнюю ширину, не превышающую 104 дюйма.

(c) “Городские и пригородные перевозки” означает в городских или пригородных районах или между муниципалитетами, если протяженность маршрута в одну сторону не превышает 50 миль.

(b) Автобусные маршруты по государственным автомагистралям за пределами объединенных городов, где протяженность маршрута в одну сторону превышает 25 миль, но не превышает 50 миль, должны быть одобрены Департаментом транспорта.

Устройства

35100. (b) Устройства безопасности не должны учитываться при расчете ширины. (Дополнительную информацию об устройствах безопасности см. в разделе «Устройства безопасности» ниже.)

35103. (a) Транспортное средство для отдыха может превышать максимальную ширину, если избыточная ширина обусловлена ​​принадлежностью, которая не превышает шести дюймов за пределами любой боковой стенки. (b) Принадлежности являются неотъемлемой частью транспортного средства и включают в себя навесы, поручни, осветительное оборудование, камеры и вентиляционные отверстия. Приспособление не может использоваться в качестве несущего устройства.

35109. Светильники, зеркала или необходимые устройства могут выходить за пределы допустимой ширины не более чем на 10 дюймов с каждой стороны.

35110. Дверные ручки, петли, тросовые стяжки, цепные стяжки и держатели табличек с предупреждением об опасных материалах могут выступать на три дюйма с каждой стороны автомобиля.

Устройства безопасности: в соответствии с Коммерческим правоприменительным руководством Калифорнийской дорожной полиции «HPM» 82.6, глава 8, пересмотренное в марте 2001 г., «Размер и вес», раздел 1(b)(5):

(a) Максимально допустимая ширина для элементы, перечисленные в этом разделе, составляют 108 дюймов, однако они не должны превышать трех дюймов с любой стороны транспортного средства.

(b) Устройства безопасности, которые не учитываются при определении ширины транспортного средства, включают следующее: дверные ручки, тросовые стяжки, цепные стяжки, угловые заглушки, петли задних и боковых дверей и их защитное оборудование, водосточные желоба, боковые габаритные фонари, подъемные площадки для «контейнерных» прицепов, брезента и брезентового оборудования, узлов крепления на прицепах-платформах, вариантов стен из настоящих плоских штифтов, долгоносиков и розеток на низкорамных прицепах.

(c) Исключение, предоставленное в этом разделе, распространяется только на перечисленные предметы и не распространяется на карманы для ставок, ставки и другие предметы оборудования.

Пожарные машины

Свод правил штата Калифорния (CCR) разрешает пожарным машинам иметь максимальную ширину 120 дюймов. Соответствующее заявление скопировано ниже:

(g) Пожарные машины могут превышать ограничения по ширине, указанные в Разделе 15 Кодекса транспортных средств штата Калифорния, но не более 120 дюймов.

Орудия животноводства

Различные типы сельскохозяйственного оборудования имеют исключения по ширине, длине, высоте и весу. См. разделы CVC с 36660 по 36627.

Насколько широким может быть тракторный прицеп?
