Дисковые тормозные механизмы и их элементы

Дисковый тормозной механизм отличается от барабанного формой контртел пары трения. Его ротор имеет вид плоского диска. Плоскими являются и рабочие поверхности колодок. Вследствие этого приводные силы в таком механизме обычно действуют перпендикулярно плоскости вращения диска. Как уже было сказано, при этом серводействие механизма отсутствует.

В современном автомобилестроении применяются два вида дисковых тормозов: открытый однодисковый и закрытый, чаще всего многодисковый.

Тормозные механизмы второго вида используются лишь на специальных автотранспортных средствах и в книге не рассматриваются.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Напротив, открытые дисковые тормоза в современном автомобилестроении применяются все чаще. Их главными преимуществами перед барабанными механизмами являются высокая стабильность характеристик и хорошее охлаждение ротора, а также малые инерционность и гистерезис. Все это создает хорошие возможности для регулирования тормозных сил, а следовательно, и повышения устойчивости автомобиля при торможении. С другой стороны, стабильность характеристик позволяет применять фрикционные материалы с более высоким коэффициентом трения, что при прочих равных условиях обеспечивает большую эффективность торможения. Можно утверждать, что автомобиль со всеми дисковыми тормозами более безопасен. Кроме того, конструкция дисковых тормозных механизмов хорошо приспособлена для применения автоматических устройств регулирования зазора и обеспечивает быструю замену накладок, что очень важно с точки зрения технического обслуживания тормозов.

Правда, дисковые тормозные механизмы имеют и недостатки:
– отсутствие серводействия заставляет увеличивать приводные силы, что влечет за собой практически обязательное использование усилителей;
– значительные силы прижатия накладок к диску и малая их рабочая площадь приводят к высоким удельным давлениям в контакте и повышенным изноеам накладок;
– повышенный износ накладок обусловлен и тем, что механизм открыт для попадания пыли и грязи, особенно при установке на задние колеса;
– весьма затруднительно осуществление механического привода дисковых тормозов, что усложняет их использование в стояночной тормозной системе и при работе с пневматическим приводом.

Надо сказать, что эти недостатки постепенно преодолеваются. В легковых автомобилях дисковые тормозные механизмы уже получили преимущественное распространение и в настоящее время ведутся интенсивные работы по применению их на грузовых автомобилях и автобусах.

Важнейшим элементом дискового тормоза наряду с ротором, колодками и суппортом является скоба, несущая и направляющая тормозные колодки. Дисковые тормоза разделяются на механизмы с фиксированной скобой и плавающей скобой.

Фиксированные скобы выполняются как с пазом для демонтажа колодок, так и сплошными. Преимущество первых заключаемая в том, что для замены колодок не требуется трудоемких работ по демонтажу скобы; колодки просто вынимаются через паз из скобы, где они удерживались съемными штифтами. Дисковые тормозные механизмы со сплошной фиксированной скобой применяются на грузовых автомобилях, где требуется большее приводное усилие, а следовательно, и повышенная жесткость скобы. Вообще тормоза с фиксированной скобой отличаются большой жесткостью конструкции. Однако в них наблюдается ухудшение теплоотвода от скобы. Поскольку в механизмах этого типа гидроцилиндры располагаются с двух сторон диска, в теле скобы имеется связывающий цилиндры канал. Перегрев скобы может привести к закипанию тормозной жидкости в цилиндрах и особенно в этом канале.

В дисковом тормозном механизме с плавающей скобой гидроцилиндр устанавливается в скобе с одной стороны диска. При торможении поршень прижимает к диску одну из колодок. Реактивная сила перемещает саму скобу по специальным направляющим суппорта в противоположном направлении, и она прижимает к диску вторую колодку. В такой конструкции внутренние каналы отсутствуют, и температура тормозной жидкости на 30—50 °С ниже, чем в механизме с фиксированной скобой. Однако плавающая скоба имеет существенный недостаток: при износе, загрязнении или коррозии направляющих возникает односторонний износ накладок и диска, сопровождающийся писком и вибрациями. В связи с этим тормозные механизмы с плавающей скобой распространены пока меньше, чем с фиксированной.

В фиксированной скобе оппозитно размещаются два, три (два с одной стороны и один с другой) или четыре цилиндра. При четырехцилиндровой скобе появляется возможность создания двухконтурного привода, оба контура которого воздействуют на один и тот же тормозной механизм. Плавающие скобы обычно имеют один, изредка два цилиндра, размещенные с одной стороны. При этом цилиндр может быть выполнен заодно со скобой или крепиться к ней.

Конструкция открытого дискового тормозного механизма с фиксированной двухцилиндровой скобой, применяемого на автомобилях ВАЗ, показана на рис. 44. Диск закреплен на ступице колеса. Скоба установлена на кронштейне поворотной цапфы колеса и в ней закреплены два колесных цилиндра. Каждый цилиндр имеет поршень, уплотнительное кольцо и пылезащитный чехол. Поршни цилиндров воздействуют на тормозные колодки 6 с накладками. Внутренние полости цилиндров скобы сообщаются с главным тормозным цилиндром трубопроводом. При повышении давления в цилиндре поршни прижимают накладки к вращающемуся диску.

Рис. 44. Дисковый тормозной механизм с фиксированной скобой автомобиля ВАЗ-2101

Отвод колодок при оттормаживании обеспечивается, во-пер-вых, упругостью уплотнительных колец, во-вторых, осевым биением диска. Таким образом, в дисковых тормозах зазор между контртелами в нерабочем положении весьма мал (порядка сотых долей миллиметра), что повышает быстродействие тормоза. Тормозные колодки удерживаются и направляются в скобе пальцами. При замене колодок эти пальцы удаляются, после чего колодки свободно вынимаются через паз скобы.

Дисковый тормозной механизм с плавающей скобой показан на рис. 45. Скоба перемещается в суппорте, закрепленном на цапфе колеса. Направляющими скобы служат штифты. Колесный цилиндр выполнен заодно со скобой, в нем находится поршень с уплотнительным кольцом и пылезащитным чехлом. Для предотвращения вибрации колодок служат пластинчатые пружины, а пружины являются оттяжными для нарухшой колодки. Диск данного тормозного механизма имеет внутренние наклонные лопатки для улучшения теплоотвода и называется вентилируемым. Замена тормозных колодок производится после снятия скобы с суппорта.

Рис. 45. Дисковый тормозной механизм с плавающей скобой

Тормозные диски так же, как и барабаны, изготавливаются из чугуна. Они выполняются или сплошными толщинои 8—13 мм, или вентилируемыми толщиной 16—25 мм.

Тормозные колодки дисковых тормозов состоят из стальной пластины толщиной 4—5 мм, к которой способом горячего формования крепится накладка из фрикционного материала Для повышения прочности соединения колодка имеет сквозные отверстия, куда при формовании попадает материал накладки

Основу фрикционной композиции накладок дисковых тормо зов также составляет асбест. Однако по своим свойствам такая композиция значительно отличается от материала накладок барабанных тормозных механизмов. Она более термостойка и выдерживает большие удельные давления.

Дисковый тормозной механизм

Как “гонка лошадиных сил” в Америке способствовала росту популярности дисковых тормозных механизмов?

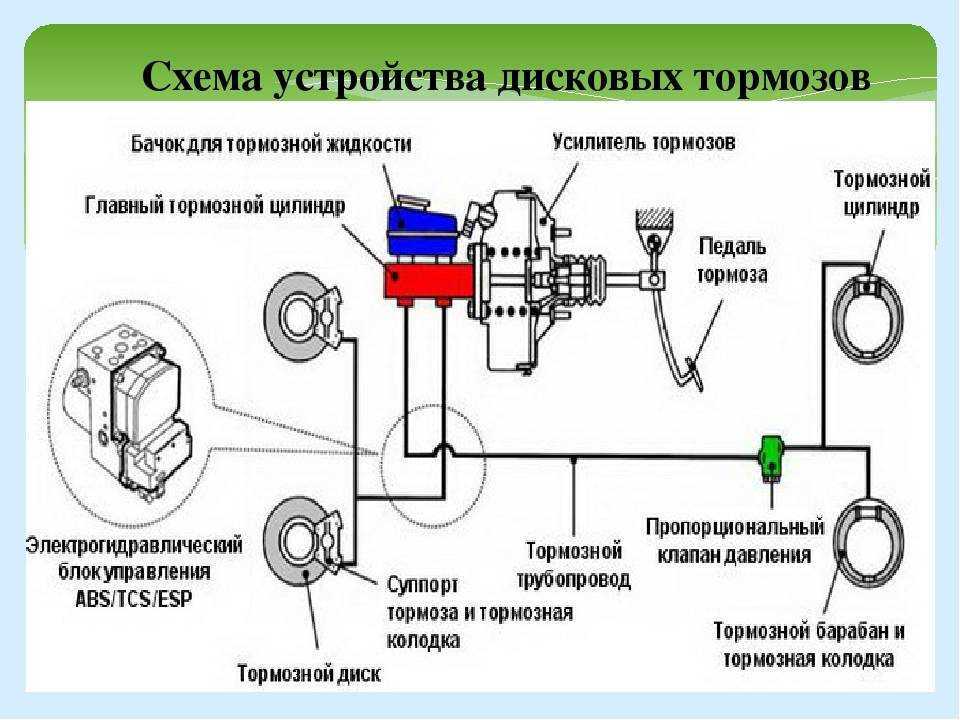

Тормозная система

История появления

История полна парадоксов, не обошло это стороной и факт изобретения конструкции дисковых тормозов. Патент на устройство, названное дисковым тормозом, был получен в 1902 году Уильямом Ланчестером. Это был первый патент на автомобильную тормозную систему нового типа (хоть тормоза подобной конструкции и использовались еще с конца XIX века).  Но, увы, у них был ряд существенных недостатков – от слишком быстрого износа колодок до ужасного и громкого звука, который появлялся при контакте медных колодок с тормозным диском. Так что большой популярностью они не пользовались вплоть до второй половины XX века, когда с приходом новых технологий и материалов стало возможным избавиться от большинства недостатков этой конструкции. Постепенно дисковые тормоза начали появляться на легковых автомобилях. В том числе стимулом послужил и факт того, что динамические характеристики автомобилей рубежа 50-60 годов стали не соответствовать его тормозным возможностям. Особенно это было заметно в США, где во-всю начиналась «гонка лошадиных сил», в ходе которой каждый автопроизводитель стремился представить на рынке автомобиль с мотором, который был бы мощнее, чем у конкурентов. Барабанным тормозам было сложно управиться с прытью монстров с мощностью под 300-400 л.с. и весом под 2 тонны. И вот, использовавшиеся до этого в основном в автогонках и в авиации дисковые тормоза начали появляться на серийных автомобилях. Изначально они устанавливались только спереди, сзади же оставались традиционные барабанные тормоза. И только ближе к началу 70-ых  легковые автомобили стали оснащаться дисковыми тормозами «по кругу». Одним из пионеров в этом стала итальянская фирма Fiat, выпустив свою модель Fiat 124 с дисковыми тормозами на всех колесах.

Устройство и особенности

Дисковые тормоза очень напоминают велосипедный колодочный тормоз – принцип действия у них идентичный. Разница в том, что тут колодки прижимаются не к самому колесу, а к тормозному диску, и привод на них осуществляется гидравлическим путем, а не через кабель. Трение между колодкой и диском и заставляет автомобиль остановиться. При этом выделяется очень большое количество тепла, и по этой причине большинство современных дисковых тормозов являются вентилируемыми. Такая конструкция вентилируемых тормозных дисков отличается от обычного дискового тормоза тем, что ее диск разделен на две части, между которыми находятся лопасти, прогоняющие воздух сквозь сам тормозной диск, таким образом охлаждая его. Ставшие модными диски с перфорацией – отверстиями в плоскости диска – лишь бесполезное украшательство, тем не менее, все же имеющее незначительную практическую ценность – в эти отверстия забивается вода и грязь, за счет чего тормозная поверхность диска очищается быстрее и торможение становится более эффективным.





Преимущества и недостатки

Дисковый тормоз лучше охлаждается за счет свободной циркуляции воздуха между диском и поверхностью тормозной колодки. Помимо этого он самоочищается от воды и грязи, а так же продуктов износа – газы и металлическая пыль просто-напросто разлетаются с поверхности диска во время его вращения. Тем не менее, абразивных свойств той же грязи это не уменьшает, и при ее попадании в пятно контакта колодки с диском диск царапается, соответственно уменьшается его ресурс, а ввиду открытости диска всем ненастьям – этот процесс постоянен и рано или поздно встанет вопрос замены как дисков, так и колодок на новые. Так же из-за малого размера колодок возрастает необходимое усилие, которое должно на них оказываться, чтобы остановить автомобиль. Это приводит к повышению давления в тормозной системе и ускоренному износу колодок – они становятся расходным материалом. Из-за высоких температур, до которых разогреваются диски при активном торможении, возрастают требования к составу и термоустойчивости тормозных жидкостей, что не может не сказаться на их цене. Помимо прочего, возникают проблемы с установкой на дисковые тормоза привода стояночного тормоза.

Главным же преимуществами дисковых тормозов считаются скорость их срабатывания, стабильность работы и большие возможности для их регулировки. Все это увеличивает эффективность торможения и повышает безопасность движения.

Все, что вам нужно знать о дисковых тормозах — прочитайте наше подробное руководство

Дисковые тормоза использовались на дорогах в течение многих лет, но за последние пару сезонов они стали популярными, поскольку крупные производители велосипедов предложили велосипеды с дисковыми покрытиями. все секторы рынка от гравийных велосипедов до велосипедов на выносливость и полноценных шоссейных гонок. Благодаря тому, что UCI теперь позволяет им участвовать в профессиональном пелотоне, диски становятся все более привычной частью шоссейного катания.

• Дисковые тормоза обеспечивают лучшую тормозную способность, чем ободные, особенно во влажных или грязных условиях

• Велосипед с дисковыми тормозами по-прежнему можно будет использовать со сломанной спицей или поврежденным ободом, проблемы, которые могут полностью остановить велосипед с ободными тормозами

• Они дороже, но дисковые тормоза с гидравлическими шлангами для передачи тормозного усилия от рычага к колодке работают лучше, чем системы с тросовым приводом

• Полугидравлические суппорты

  , такие как Hy/Rds от TRP, являются разумным компромиссным обновлением

9 наших любимых дисковых тормозов

• Тормоза Shimano Tiagra ST-4720 STI и BR-4770 — 187,99 фунтов стерлингов/тормоз и рычаг
• TRP Тормоза Hylex RS — £130
• Shimano 105 R7020 — 425 фунтов стерлингов/комплект
• Механические дисковые тормоза TRP Spyre — £43,00–£55,00
• Ёкодзуна Мотоко — 285 фунтов за штуку
• Гидравлические дисковые тормоза с механическим интерфейсом TRP Hy/Rd — 75 фунтов стерлингов/тормоз
• Гидравлические диски Shimano RS-505 — 249 фунтов стерлингов за пару
• Шоссейные гидравлические диски Shimano BR-R785 Di2 — 29 фунтов стерлингов6,64/пара
• SRAM Rival 22 манетки/гидравлические дисковые тормоза — 235,99 фунтов стерлингов/тормоз

Каковы преимущества дисковых тормозов?

Начнем с самого начала. Мы все знакомы с традиционными велосипедными ободными тормозами, где тормозные колодки воздействуют на обод колеса, верно? В дисковом тормозе колодки воздействуют на металлический ротор, прикрепленный к ступице колеса. Достаточно просто.

Какая в этом польза? Люди иногда говорят, что они могут легко заблокировать колеса шоссейного велосипеда, полностью остановив их с очень небольшим усилием, поэтому нет смысла иметь больше мощности.

Одним из ключевых моментов является то, что дисковые тормоза обеспечивают больший контроль, чем ободные, до того, как они заблокируются. У вас есть больший диапазон торможения, с которым можно работать, поэтому вероятность заноса у вас меньше.

Менеджер по продукции SRAM Пол Кантор сказал нам: «Я, безусловно, могу заблокировать свое колесо с помощью карбонового обода и механического ободного тормоза, но если я это сделаю, я все равно просто соскользну с дороги, и это отстой. Заблокировать колесо не сложно, но если бы это было нашей целью, мы бы просто продали вам палку, которую вы могли бы вбить туда, и все готово!

«Все, на чем мы сосредоточились, это до блокировки колеса. Вы можете увеличить скорость с большим контролем, прежде чем заблокировать колесо. Некоторые называют это «модуляцией». Это термин, который нас не очень волнует, но это нормально. На самом деле мы говорим о существенном замедлении без блокировки руля».

Узнайте, что думают крупные производители велосипедов о внедрении дисковых тормозов на шоссейных велосипедах пару лет назад.

При использовании ободной тормозной системы обод колеса должен быть максимально легким, он должен быть прочным, а также обеспечивать тормозную поверхность. Любой, кто когда-либо ездил на колесах с ободными тормозами из углеродного волокна, знает, что, хотя они могут быть легкими и быстрыми, эффективность торможения не является блестящей, особенно во влажных условиях.

Дисковая тормозная система дает производителям больше возможностей для инноваций с тормозной поверхностью, поскольку она не должна работать как обод колеса. Shimano, например, оснащает свои гидравлические дисковые тормоза так называемой Ice Technology, которая представляет собой ротор с трехслойной сэндвич-структурой из нержавеющей стали и алюминия. В нем говорится, что это обеспечивает лучшие характеристики излучения, что снижает температуру при торможении.

Кроме того, с дисковой системой тормозная поверхность, ротор, находится намного дальше от дороги, чем с ободным тормозом, поэтому вероятность его намокания от поверхностной воды меньше. В роторе есть отверстия, которые также позволяют воде выходить из-под тормозных колодок. В результате дисковые тормоза гораздо реже, чем ободные тормоза, подвержены влиянию воды или мусора, выбрасываемого с дороги.

В случае ободного тормоза шина должна проходить через тормозной суппорт, но это не относится к дискам, поэтому они освобождают место для более широких шин. Это одна из причин, по которой диски стали популярными для велосипедов на выносливость и приключений.

В связи с этим побочным преимуществом дисковых тормозов является то, что колесо может выйти из строя, не задевая тормозные колодки.

Механические или гидравлические дисковые тормоза?

Дисковые тормоза можно разделить на два типа: механические и гидравлические.

Механические системы приводятся в действие тросом, как и подавляющее большинство ободных тормозов, в то время как гидравлические системы используют жидкость для передачи усилия от рычага к суппорту.

При нажатии на рычаг тормоза в гидравлической системе поршень перемещается внутри главного цилиндра, который направляет тормозную жидкость к тормозному суппорту. Это воздействует на поршни в тормозном суппорте, прижимая тормозные колодки к ротору диска.

Механические дисковые тормоза обычно дешевле. Например, механические дисковые тормоза TRP Spyre стоят 69 фунтов стерлингов.0,99. Вы можете использовать их со стандартными (негидравлическими) рычагами двойного управления. Spyre представляет собой конструкцию с двумя поршнями, что означает, что два поршня одинаково движутся относительно ротора, в отличие от однопоршневой конструкции механических дисковых тормозов Avid BB7 и Shimano CX75.

Гидравлические тормоза более высокого уровня и работают лучше, чем ободные или механические дисковые тормоза практически во всех отношениях, но они дороже. Например, комплект гидравлических дисковых тормозов SRAM Rival 22 (вы получаете и переключатель, и тормозной суппорт) стоит 302 фунта стерлингов.

Если вас беспокоит техническое обслуживание, ознакомьтесь с нашим руководством по прокачке гидравлических шоссейных дисковых тормозов SRAM. Это довольно просто.

Гидравлические системы более эффективны, чем механические дисковые тормоза, поэтому вам нужно прикладывать меньшее усилие к рычагу для одинакового уровня тормозного усилия. Это означает, что вы можете получить лучшую модуляцию.

Гидравлическая система герметизирована, поэтому никакие загрязняющие вещества не могут попасть внутрь и повлиять на эффективность торможения, а сложная внутренняя прокладка троса не является проблемой, хотя она может увеличить трение при установке троса.

Тормоза TRP Hy/Rd необычны тем, что они управляются тросом с гидравлическим приводом в суппортах. Мы нашли их мощными, удобными в эксплуатации и лучшим решением для дисковых тормозов с обычными рычагами тормоза/переключения передач.

Как насчет тепла?

Какой бы тип системы вы ни использовали, при торможении выделяется тепло. Раньше были опасения по поводу безопасности тормозов с карбоновым ободом при длительном резком торможении — здесь мы говорим о спусках в альпийском стиле — но производители, похоже, разобрались с этой технологией.

Что касается дисков, то затухание (потеря тормозного усилия) может произойти в результате накопления тепла в системе.

Shimano определила перегрев как особую проблему для дисков на дороге, поскольку более длинные и быстрые спуски (и меньшие роторы) могут привести к тому, что роторы и колодки нагреваются больше, чем на бездорожье.

Как упоминалось выше, чтобы противостоять этому, роторы Shimano IceTech используют трехслойную сэндвич-структуру из нержавеющей стали и алюминия, причем алюминий включен, поскольку он лучше передает тепло, чем сталь. Они имеют волнистые алюминиевые секции внутри тормозной дорожки, предназначенные для увеличения площади поверхности для улучшения охлаждения. Колодки имеют охлаждающие ребра, которые сделаны из алюминия по той же причине.

Ознакомьтесь с самыми популярными шоссейными велосипедами с дисковыми тормозами.

Говоря о разработке гидравлических тормозных систем, Пол Кантор из SRAM сказал: «Там, где у вас могут быть проблемы, это когда какой-нибудь большой парень, едущий по Стельвио в течение 45 минут, тащит тормоз, и мы беспокоились, что у нас возникнут проблемы с кипением. Но происходит то, что тормоз достигает устойчивого состояния, при котором нагрев не увеличивается.

«Что мы действительно увидели, так это то, что когда мы снижали скорость с 50-60 км/ч до 15 км/ч с шагом 1-2 секунды на обратном спуске, происходило исчезновение трения, когда вы теряли часть коэффициента трения в колодке. Это намного лучше, чем кипятить систему.

«Мы могли вызвать это на 140-миллиметровом роторе, поэтому мы изменили опорную поверхность на подушке, чтобы лучше рассеивать это тепло. Так что теперь у нас есть очень маленькое окно, в котором вы могли бы вызвать некоторое затухание трения, если бы вы действительно пытались это сделать, но у нас почти не было проблем с кипячением системы».

Размер диска

Доступны диски разных размеров. При прочих равных, большой диск будет тормозить вас быстрее, чем маленький диск.

Шоссейная дисковая тормозная система Shimano была разработана для использования с роторами диаметром 140 или 160 мм. Идея заключается в том, что пользователи могут выбрать размер в соответствии со своим весом и предполагаемым использованием.

Пол Кантор из SRAM сказал: «Мы рекомендуем 160-миллиметровые передние и задние роторы для дорожного движения, а 140-миллиметровые подходят для велокросса. Мы тщательно тестировали 140-е, но нам нравится запас прочности, который 160-е предлагают на дороге».

Компания Focus сообщила нам, что при тестировании она обнаружила, что 160-мм роторы предпочтительнее более распространенных 140-мм, поскольку они более эффективно справляются с накоплением тепла. Это идет вразрез с тенденцией к меньшим размерам роторов, что в значительной степени является результатом того, что Shimano рекомендует 140-миллиметровые роторы для всех, кроме самых крупных велосипедистов.

Выбор за вами, но если вы более крупный гонщик, вы можете начать с 160 и посмотреть, как пойдет.

Стандарты крепления

Существуют различные стандарты крепления дисковых тормозов к шоссейным велосипедам, но система плоского крепления Shimano для дорог, анонсированная в 2015 году, становится доминирующей.

«Этот новый дизайн позволяет потребителям отойти от истории и внешнего вида горных велосипедов, которые использовались до сих пор, используя метод, более подходящий для высокопроизводительной езды на шоссейных велосипедах», — говорит Шимано.

Плоское крепление Shimano является открытым стандартом, что означает, что другие производители могут свободно его использовать. SRAM также недавно приняла его.

При плоском креплении тормозные суппорты крепятся непосредственно к раме или вилке, обеспечивая более чистый и минималистичный вид, чем при системе крепления на столб. Это также обеспечивает более компактную упаковку тормозного суппорта, что является особым преимуществом в заднем треугольнике.

Болты ввинчиваются в нижнюю часть суппорта, а не сверху, как в случае с тормозами с постмаунтом. На нижних перьях это означает, что болты больше не ввинчиваются во вставки в раме, а проходят через нижние перья снизу, поэтому меньше шансов повредить дорогую карбоновую раму. Поскольку болты ввинчиваются снизу суппорта, передний тормоз необходимо использовать с тонким адаптером.

Быстросъемный или сквозной?

В дисковом тормозе на колесо действуют силы, отличные от сил ободного тормоза, поэтому удержание этого колеса в правильном положении и предотвращение изгиба оси и выпадения становится сложной задачей.

Один из способов удерживать колеса на месте — использовать сквозные оси, в которых концы дропаутов закрыты, а съемный штифт полностью проходит через ось, удерживая ее на месте. Это повышает безопасность, но также немного увеличивает вес и затрудняет замену колес.

Компания Focus разработала то, что она называет Rapid Axle Technology (сокращенно RAT), чтобы упростить процесс. Сквозная ось RAT представляет собой конструкцию, требующую поворота оси в дропауте всего на 90°, чтобы закрыть рычаг.

В некоторых шоссейных велосипедах с дисковыми тормозами до сих пор используются стандартные эксцентрики, например, в Triban RC 520, но в большинстве из них используются сквозные оси, например, в Focus Izalco Disc. Другие идут с одним быстроразъемным соединением и одной сквозной осью. Мы все еще находимся в периоде перемен, и неясно, как рынок установится и установится ли он вообще; возможно, разные производители продолжают использовать разные системы.

Аэродинамика

Многие шоссейные велосипеды в наши дни разрабатываются с упором на аэродинамику, отчасти потому, что UCI установил минимальный предел веса велосипеда для гонок в 6,8 кг. Производителю нет смысла сосредотачиваться на снижении веса, но он может уменьшить лобовое сопротивление, чтобы получить преимущество. Как дисковые тормоза вписываются в эту картину?

Вот уже несколько лет производители велосипедов работают над внедрением дисков, чтобы сделать их максимально аэродинамически эффективными.

Когда компания Giant представила последнюю версию своего шоссейного аэродинамического велосипеда Propel, она заявила: «Инженеры… обнаружили, что при правильной интеграции конструкция дисковых тормозов действительно может улучшить аэродинамические характеристики по сравнению с конфигурациями с ободными тормозами».

Это было серьезное заявление, потому что один из аргументов, часто выдвигаемых против дисковых систем, заключался в том, что они увеличивают сопротивление.

«Это связано с тем, что расположение традиционных суппортов (спереди или позади короны/ножек вилки) создает «грязный» воздух», – сказал Гигант. ступицы) означает, что воздух, попадающий в суппорт нового дискового тормоза, уже был прерван передней кромкой шины/колеса. Этот эффект дополнительно усиливается за счет асимметричной вилки, которая помогает сглаживать воздушный поток над суппортом».

С тех пор другие производители заявляют, что они могут производить велосипеды с дисковыми тормозами, которые по крайней мере так же эффективны, как и их альтернативы с ободными тормозами, и многие топовые велосипеды теперь доступны только с дисковыми тормозами – ободного тормоза нет.

Профессионалы

Нравится вам это или нет, но то, на чем ездят профессионалы, оказывает огромное влияние на рынок шоссейных велосипедов. В конце концов, это основная причина существования спонсорства. Когда профессиональные гонщики используют определенный продукт, за ним следуют и другие, и поэтому так важно, что UCI разрешает использование шоссейных велосипедов с дисковыми тормозами в пелотоне.

Профессиональным командам изначально было разрешено опробовать дисковые тормоза в гонках ближе к концу сезона 2015 года, и после некоторых взлетов и падений они теперь разрешены.

Профессионалы все еще сопротивляются использованию дисков, и были заявления о том, что гонщики получали травмы от дисковых роторов в авариях, поэтому мы, возможно, никогда не увидим повсеместного распространения дисков, но превосходное управление велосипедом на спусках и на мокрой дороге может переубедить скептиков. .

Тем не менее, некоторые известные гонщики очень сильно сопротивляются ободным тормозам. Все три Гранд-тура 2020 года были выиграны на велосипедах с ободными тормозами: Тур де Франс словенского феномена Тадея Погачара из команды Эмирейтс ОАЭ на Colnago; Джиро д’Италия восходящей британской звезды Тао Геогхегана Харта из Ineos Grenadiers на Pinarello; и Вуэльта Испании Приможа Роглича из Джамбо-Висмы на Бьянки.

Поставщики велосипедов всех трех команд производят велосипеды с дисковыми тормозами, и Эрнесто Кольнаго заявил, что считает, что диски лучше, но для гонок решение по-прежнему сводится к весу.

Инженер Colnago Давиде Фумагалли подтвердил это Бену Делани из Velonews . Фумагалли сказал, что версия Colnago V3Rs с дисковыми тормозами весит 6,95 кг, а версия с ободными тормозами немного меньше ограничения UCI в 6,8 кг. Это дает гонщикам «больше свободы в выборе колес, шин и т. д.», — добавил он. Этот запас в 150 г может показаться не таким уж большим, но он стоит нескольких секунд на серьезном подъеме, и эти секунды складываются.

Независимо от того, будут ли когда-либо шоссейные гонщики полностью побеждены дисковыми тормозами, бренды почти наверняка будут поощрять команды использовать их как способ узаконить и утвердить технологию в глазах покупателей велосипедов и, в конечном итоге, продать больше дисковых тормозов на дорогах. велосипеды.

Рекомендуемые дисковые тормоза

Если вы хотите обновить или думаете, что ваш следующий велосипед будет с дисками, вот наш выбор дисковых тормозов, которые мы в настоящее время отдаем предпочтение.

Тормоза Shimano Tiagra ST-4720 STI и BR-4770 — 187,9 фунтов стерлингов9/тормоз и рычаг

Рычаги и суппорты Shimano Tiagra Disc – это то, что вам следует искать на своем следующем пригородном или зимнем велосипеде. У них на одну скорость меньше, чем у 105, но, кроме того, без набора весов трудно будет отличить. Установка достаточно проста, они не требуют особого обслуживания и легко прокачиваются. Если вы действительно не можете жить без 11 скоростей сзади, они вам не подойдут, но, учитывая качество переключения передач и торможения, это отличный выбор.

Tiagra — это десятискоростной групсет, поэтому эти тормоза будут вам полезны только в том случае, если у вас уже есть велосипед с Tiagra. Тем не менее, это относится к очень большому количеству велосипедов, поскольку велосипеды Tiagra с дисковыми тормозами почти всегда поставляются с дисками с тросовым приводом.

Прочтите наш обзор дисковых тормозов Shimano Tiagra

Тормоза TRP Hylex RS — 130–140 фунтов стерлингов.

Если у вас нет односкоростного велосипеда с дисковым тормозом, то вы, очевидно, упускаете свою нишу: идите и немедленно купите его. Если вы это сделаете, то, очевидно, вы будете знать, что они великолепны. У вас не так много вариантов, если вы хотите полную гидравлическую систему на вашем односкоростном диске: есть эта система TRP Hylex … хм, и это все. Хорошей новостью является то, что это превосходная система: ее легко установить и обслуживать, она обладает достаточной мощностью и модуляцией. И если вы хотите построить велосипед 1x Di2, вы можете использовать переключатель Shimano для скалолазания, чтобы сделать его совместимым с Hylex Di2.

Прочитайте наш обзор тормозов TRP Hylex RS

Shimano 105 R7020 — £525.00/комплект

Первые дисковые тормоза Shimano уровня 105 были довольно хороши, но с новой гидравлической системой, рычагом R7020 и суппортом R7070 Shimano значительно улучшила свою игру. Они по-прежнему довольно дороги в качестве обновления, но на них определенно стоит обратить внимание, если вы ищете новый шоссейный велосипед с дисковыми тормозами.

Новый рычаг R7020 полностью переработан, он не похож на предыдущий рычаг. Форма во многом основана на механическом рычаге, с такой же конструкцией рычага и аналогичным профилем капота с текстурированной отделкой для лучшего сцепления на мокрой дороге. Корпус капота немного больше, особенно в нижней части, где шланг выходит из рычага, но у него нет раздражающего выступа, который был у рычага RS505: его общая форма намного лучше. Дополнительная ширина рычага в нижней части означала, что нижняя часть капота немного отошла от ленты стержня; это было заметно вблизи, но на самом деле это не проблема.

Тормоза 105 отлично работают сразу после покупки, и с ними почти не приходится суетиться. Эти тормоза кусаются, когда вы ожидаете, что они сработают при движении рычага, и отсюда масса тормозной силы доступна по мере необходимости. Досягаемость регулируется, но есть и новый рычаг меньшего размера (R7025), который должен идеально подойти тем, у кого маленькие руки. Количество усилий, которые вы должны приложить, чтобы контролировать свою скорость на крутых, рыхлых спусках с проселочной дороги, является настоящим откровением по сравнению с ободными или механическими дисковыми тормозами.

Как только вы привыкнете к точке прикуса и степени сжатия, которая вам нужна, они сделают сложные дороги простыми: вот почему хорошая гидравлика – лучшие тормоза.

Прочитайте наш обзор гидравлических дисковых тормозов Shimano 105 R7020

Механические дисковые тормоза TRP Spyre — 43,00–79,99 фунтов стерлингов.

Купите прямо сейчас шоссейный велосипед среднего класса с дисковыми тормозами или велосипед для велокросса, и очень высока вероятность того, что к нему будет прикручена пара TRP Spyres. В потоке новых дисковых велосипедов, появляющихся на рынке, Spyre стал эталоном простоты настройки, использования и надежности. Это превосходные, вполне возможно, лучшие решения для механических дисковых тормозов — дороже, чем их предшественники, но дешевле, чем гидравлические.

Ознакомьтесь с нашим обзором здесь.

Ёкодзуна Мотоко — £285/чел.

Суппорты дисковых тормозов Yokozuna Motoko являются самым легким вариантом для гидравлического торможения с тросовым приводом. Их проще настроить, чем их конкурентов TRP HY/RD, они лучше выглядят, включают в себя кабели без компрессии, имеют лучшую регулировку без инструментов и не имеют недостатков в производительности. Если вы можете установить их на раму без зазоров или проблем с прокладкой тросов, они станут отличным выбором в качестве комплексного предложения тросов и суппортов.

Прочитайте наш обзор дискового тормоза Yokozuna Motoko

Гидравлические дисковые тормоза с механическим интерфейсом TRP Hy/Rd — 75 фунтов стерлингов/тормоз

Дисковые тормоза TRP Hy/Rd сочетают в себе тросовый привод с гидравлическим приводом непосредственно в суппорте. Они мощные, с ними легко жить, и на данный момент это лучшее решение для дисковых тормозов с обычными рычагами тормоза/переключения передач. Через месяц или около того, тестируя эти тормоза в любых условиях, мы обнаружили, что они более мощные и управляемые, чем ободные тормоза, и их легче настраивать и обслуживать, чем механические дисковые, и они выигрывают у преобразователей на штоке в своей простоте без заметных потерь. в производительности.

Цена и ссылка выше указаны для стоечных тормозов. Тормоза с плоским креплением стоят 80 фунтов стерлингов каждый, если они доступны.

В настоящее время мы вообще не можем найти поставщика HY/RD в Великобритании. Если вы хотите рискнуть с торговыми барьерами после Brexit, вы можете приобрести их в Decathlon Belgium за 80 евро, включая ротор.

Ознакомьтесь с нашим обзором здесь.

Гидравлические диски Shimano RS-505 — 524,99 фунтов стерлингов за пару.

Это первые диски «105-го уровня», которые предлагает Shimano, и они довольно хороши, хотя новые тормоза 105 R7000 более аккуратные. В комплект входят передние и задние переключатели, дисковые суппорты, колодки, тросы и шланги. Суппорты более компактны, чем суппорты с креплением на столб, и они поставляются с полимерными прокладками Ice-Tech с ребрами радиатора для облегчения охлаждения. Передний тормоз имеет реверсивную пластину, которая позволяет использовать передний ротор диаметром 160 или 140 мм. задний суппорт с плоским креплением крепится болтами прямо через раму, если вы используете 140-мм ротор; если вы хотите 160 мм сзади, вам нужна дополнительная пластина между суппортом и нижним пером.

Как и представленные ниже BR-785, они сняты с производства, но если вы встретите их на подержанном велосипеде, на них стоит обратить внимание.

Прочтите наш обзор дисковых тормозов Shimano RS-505

Шоссейные гидравлические диски Shimano BR-R785 Di2 — NA

Это было очень хорошее первое воплощение шоссейных гидравлических тормозов от Shimano. Когда мы впервые протестировали их, мы сказали: «При использовании тормоза действительно превосходны, со значительным улучшением модуляции по сравнению с механическими ободными тормозами. Мы проехали с ними сотни ужасных, мокрых, грязных миль, и они надежно работали с без снижения мощности или контроля. Если вы можете себе их позволить, эти тормоза очень рекомендуются. Они не лишены недостатков, но они превосходят ободные тормоза практически в любой ситуации».

Они давно сняты с производства, но если вы найдете подержанный велосипед, оснащенный ими, это отличный вариант.

Ознакомьтесь с нашим обзором здесь.

Шифтеры SRAM Rival 22/гидравлические дисковые тормоза — 231,20–245,65 фунтов стерлингов/тормоз

Гидравлический групсет Rival 22 от SRAM — это самый низкий уровень в линейке дорожных дисков, но для многих он обеспечивает идеальное сочетание производительности и цены, подходящее для универсального велосипеда. Гидравлические рычаги выглядят громоздкими, но с точки зрения эргономики они просты в использовании и удобны (с оговоркой, если у вас очень маленькие руки). Торможение предлагает отличную модуляцию и большую мощность при очень небольших усилиях. У нас действительно было некоторое затухание, когда мы тянули один из тормозов на двухмильном спуске. Попытка приготовить оба тормоза одновременно была невозможна: если вы выделяете достаточно тепла, чтобы воздействовать на систему, вы мгновенно остановитесь.

Ознакомьтесь с нашим обзором здесь.

Ознакомьтесь с полным архивом обзоров тормозов на дороге.cc

Дисковые тормоза для шоссейных велосипедов: плюсы и минусы, совместимость, дисковые и ободные тормоза

Всего несколько лет назад дисковые тормоза были проклятием для многих шоссейных гонщиков. Про райдеры особенно громогласно выражали свое неодобрение или, в худшем случае, ненависть к новой технологии торможения.

Шаг вперед, к 2021 году, и все, кроме одной из 19 команд (Ineos Grenadiers), похоже, будут ездить на велосипедах WorldTour с дисками.

Отчасти это связано с тем, что производители велосипедов переключают свою продукцию почти исключительно на дисковые тормоза. Но даже такие команды, как UAE Team Emirates, которые в прошлом году использовали велосипеды с ободными тормозами, в этом году перешли на дисковые тормоза.

Этот отказ от ободных тормозов характерен не только для моделей премиум-класса, но и для бюджетных шоссейных велосипедов. У них могут быть тросовые дисковые тормоза, а не гидравлические системы, но вы найдете множество шоссейных велосипедов стоимостью менее 1000 фунтов стерлингов, оснащенных роторами.

Так что же такое дорожные дисковые тормоза и почему вся эта суета? Действительно ли они отличаются от других последних достижений в области велосипедных технологий? И какая тормозная система выходит на первое место при сравнении дисковых и ободных тормозов?

• Дисковые тормоза теперь по умолчанию устанавливаются на шоссейные велосипеды — и всем наплевать

Specialized — один из многих брендов, который перевел почти все свои шоссейные велосипеды на дисковые тормоза. Специализированный

Что такое

9Дисковые тормоза шоссейного велосипеда 0172?

Основное различие между традиционными ободными и дисковыми тормозами заключается в том, где прикладывается тормозное усилие.

Как следует из названия, и как это делалось на протяжении десятилетий, ободные тормоза крепятся непосредственно к бокам самого обода колеса. Таким образом, обод служит основным конструктивным элементом колеса, основанием для крепления шины и тормозной поверхностью одновременно.

Напротив, дисковые тормоза переносят все функции торможения на отдельный ротор, который намного меньше в диаметре и крепится непосредственно к ступице — так же, как обычные автомобили или мотоциклы, и почти все другие колесные транспортные средства.

Тормозной суппорт по-прежнему крепится к раме и вилке, но расположен гораздо ближе к оси каждого колеса.

Ободные и дисковые тормоза приводятся в действие двумя совершенно разными способами. В дисковых тормозах среднего и высокого класса используется гидравлическая жидкость, как показано здесь.

Еще одно ключевое отличие заключается в том, как обычно работает каждый тип тормоза. За несколькими редкими исключениями, ободные тормоза «приводятся в действие тросом», что означает, что рычаги соединены с суппортом плетеными стальными тросами (тросами Боудена, если использовать инженерный термин), которые скользят через какой-то корпус.

Вы тянете за рычаг, который затем натягивает трос, который затем заставляет суппорт зажимать обод.

Дисковые тормоза чаще всего бывают полностью гидравлическими, в которых трос и корпус заменены несжимаемой жидкостью и шлангом в полностью герметичной системе.

Когда вы нажимаете на рычаг гидравлического тормоза, он толкает поршень в «главном цилиндре», который затем проталкивает эту жидкость через шланг к суппорту на другом конце. Именно это гидравлическое давление выталкивает поршни суппорта и прижимает колодки дискового тормоза к ротору.

Дисковые тормоза с тросовым приводом являются более дешевой альтернативой гидравлике. Дэвид Ром / Immediate Media

Как и в ободном тормозе, в дисковом тормозе с тросовым приводом к тормозному механизму идет трос, но в этом случае трос стягивает вместе одну или две колодки в суппорте, прижимаясь к ротору.

Дисковые тормоза с тросовым приводом дешевле и немного менее эффективны, чем гидравлические дисковые тормоза из-за трения и растяжения тросов, и обычно используются на более дешевых велосипедах.

Кто производит дорожные дисковые тормоза?

SRAM был первым на рынке с дисковым групсетом для шоссейных велосипедов, хотя до появления Red Hydro R 2012 года были доступны варианты механических дисковых тормозов от Avid и других.

За ним в 2013 году последовала Shimano и, наконец, в 2016 году Campagnolo, так что теперь вы можете найти варианты от всех основных производителей дорожных групсетов.

Первоначально варианты дисковых тормозов были ограничены, но теперь все три бренда внедрили гидравлические дисковые тормоза в качестве альтернативы ободным тормозам во многие свои групсеты. Они также характерны для групсетов, разработанных для гравийных велосипедов, включая Shimano GRX и Campagnolo Ekar, и трансмиссий с одной звездочкой.

Это означает, что вы можете найти дисковые тормоза в широком диапазоне цен, включая групсеты высшего уровня Dura-Ace, Red и Super Record для Shimano, SRAM и Campagnolo соответственно.

Технология также теперь доступна вплоть до более дешевых вариантов: Apex 1 для SRAM, Tiagra для Shimano и Chorus для Campagnolo. Shimano также предлагает механический дисковый тормоз для Sora.

Наряду с гидравлическими дисковыми тормозами из большой тройки, вы часто можете найти механические дисковые тормоза на более дешевых велосипедах: TRP (которая также производит механические/гидравлические гибридные суппорты Hy/Rd), Hayes и марки SRAM Avid являются распространенными вариантами.

Дисковые тормоза против ободных: почему дисковые тормоза лучше ободных

Мощность дискового тормоза можно настроить, изменив размеры ротора.

Дисковые тормоза

имеют несколько ключевых преимуществ по сравнению с ободными тормозами.

Во-первых, они генерируют гораздо большую тормозную способность, а это означает, что на рычаг требуется меньшее усилие, чтобы обеспечить такое же замедление, как на ободном тормозе.

Это может быть большим подспорьем на длинных и крутых спусках, где со временем может сработать «ручной насос», или для более тяжелых гонщиков, которые изо всех сил пытались найти достаточную мощность от традиционных тормозов (та же проблема относится к более тяжелым велосипедам, таким как туристические велосипеды и велосипеды). тандемы).

Дополнительным бонусом является то, что мощность торможения можно увеличить (или уменьшить, в зависимости от ваших предпочтений) путем изменения размеров ротора. Ротор большего размера увеличит механическое усилие и рассеивание тепла, а ротор меньшего размера сэкономит вес для райдеров, которым просто не нужна дополнительная тормозная сила.

Конечно, тормозная способность любого колесного транспортного средства ограничена тягой. И, как многие из вас знают (возможно, по горькому опыту), уже довольно легко заблокировать колесо на велосипеде с ободными тормозами, что дает нам преимущество номер два: контроль.

Дисковые тормоза

обеспечивают лучшую модуляцию, чем ободные тормоза, а это означает, что гонщику легче точно измерить, сколько генерируемой силы зажима. Пиковая мощность торможения возникает непосредственно перед точкой блокировки, и велосипеды с дисками лучше приспособлены для того, чтобы флиртовать с этим краем, не пересекая его.

Мощность дискового тормоза также имеет тенденцию быть более линейной и предсказуемой, чем на ободных тормозах, и она гораздо более постоянна в различных погодных условиях, особенно по сравнению с использованием ободных тормозов на карбоновых обоях – комбинация, которая дает печально известные плохие характеристики на мокрой дороге, но все же также склонен к перегреву в сухом состоянии.

Гидравлические тормозные шланги можно прокладывать внутри через узкие изгибы, не влияя на эффективность торможения. Scott Sports

Еще одно преимущество гидравлических дисковых тормозов, используемых производителями велосипедов, заключается в том, что вы получите одинаковую эффективность торможения независимо от того, насколько сильно скручивается тормозной шланг.

Это позволило велосипедным брендам разработать сложную внутреннюю маршрутизацию и увеличить интеграцию с передней частью, со скрытыми тросами и шлангами от тормозных рычагов до точки действия, а также с соответствующими аэродинамическими улучшениями.

Обода дисковых тормозов также могут быть легче, чем ободные тормозные диски. В конструкции ободного тормоза необходимость справляться с силой сжатия тормозных колодок, силой расширения шины и теплом, выделяемым при торможении, требует большей прочности и рассеивания тепла, чем обод дискового тормоза, где требуется только давление в шине. быть обработанным. Легче оптимизировать аэродинамику обода и при разработке дисковых тормозов.

Точно так же рамы дисковых тормозов могут быть сконструированы иначе, чем рамы ободных тормозов. Несмотря на то, что необходимо усилить левую ногу вилки и левое нижнее перо, на другие части рамы действует меньшее усилие, которое можно уменьшить.

Производители велосипедов также научились делать велосипеды с дисковыми тормозами такими же аэродинамическими или более аэродинамическими, чем велосипеды с ободными тормозами.

Дисковые тормоза против ободных: почему ободные тормоза лучше дисковых

Если вам нужен максимально легкий велосипед, ободные тормоза по-прежнему преобладают. Берк

Самым большим преимуществом ободных тормозов является вес. Хотя сами компоненты дискового и ободного тормозов не сильно отличаются по весу, после добавления ротора вес системы установки дискового тормоза обычно увеличивается на несколько сотен граммов.

Однако, как мы уже говорили в предыдущем разделе, колеса и рамы для велосипедов последнего поколения могут компенсировать это.

Простота ободного тормоза очень привлекательна.

Однако простота ободных тормозов с тросовым приводом имеет множество преимуществ. Детали, как правило, дешевы и широко доступны, существует очень высокая степень совместимости между несколькими брендами и винтажами.

Ободные тормозные системы

легко ремонтировать, когда это необходимо, даже на обочине дороги или в глуши, где запасные части ограничены. Ободные тормоза также легко регулировать, в отличие от некоторых дисковых тормозных систем, где истирание и визг дискового тормоза могут быть постоянными проблемами.

Кроме того, стоит отметить, что новейшие ободные тормозные системы лучше, чем когда-либо, особенно на групсетах среднего и высокого класса, и обеспечивают достаточную тормозную мощность.

Был эстетический аргумент, что велосипеды с ободными тормозами в некотором роде красивее, чем с дисковыми тормозами, который был широко распространен, когда начали появляться дорожные велосипеды с дисковыми тормозами.

Мы бы сказали, что этот аргумент сейчас менее актуален. Чистые линии, которые позволяют дисковые тормоза и внутренняя маршрутизация, особенно вокруг передней части велосипеда, более чем компенсируют ротор.

Как дисковые тормоза меняют шоссейные велосипеды

Отбросьте в сторону различные теории заговора, связанные с тем, почему велосипедная индустрия так горяча в дисковых тормозах. Конечно, компании хотели бы продавать больше велосипедов и снаряжения, чем сейчас — это само собой разумеется.

Однако история неоднократно демонстрировала, что серьезные изменения в велосипедных технологиях изменили только типы велосипедов и снаряжение, которые люди покупают, а не общую сумму.

Дело в том, что велосипедная индустрия рассматривает движение дорожных дисков как способ существенного продвижения велосипедных технологий вперед за один большой шаг. Велосипеды, оснащенные тормозами, которые работают лучше, безопаснее, полная остановка (каламбур).

Дисковые тормоза позволяют конструкторам велосипедов легко увеличивать зазоры без существенного изменения геометрии рамы. Рассел Бертон

Не беспокоясь о размещении суппорта, на шоссейные велосипеды с дисками можно легко установить шины большего объема и более широкие ободья для улучшения сцепления и производительности на более разнообразной местности.

Это дало шоссейным гонщикам возможность установить гораздо более широкие шины: 28 мм или более теперь являются нормой для многих шоссейных велосипедов вместо 23-мм шин, которые использовались всего несколько лет назад. Это изменение может сделать езду более комфортной и управляемой без существенного снижения скорости или аэродинамики.

Поскольку перья сиденья больше не нужно усиливать для установки ободного тормоза, их также можно сделать более гибкими, что также повышает комфорт.

Дисковые тормоза стали причиной взрыва гравийных велосипедов. Феликс Смит / Immediate Media

Эти изменения также стимулируют бум гравийных велосипедов и более мощных велосипедов на выносливость.

Переход на дисковые тормоза сопровождался одновременным переходом на сквозные оси. Хотя установить и снять колесо на велосипеде с дисковыми тормозами с быстросъемными вертелами по-прежнему быстрее, по-прежнему слишком много различий в том, как колеса подходят к раме и вилке.

Это может привести к различным проблемам: от раздражающих (трение колодок о роторы) до ужасающих (непредвиденное выбрасывание колес при резком торможении).

Дропауты со сквозной осью обеспечивают большую безопасность и более стабильное размещение колес, чем традиционные быстросъемные дропауты. Саймон Бромли / Immediate Media

Вместо этого в сквозных осях

используются закрытые дропауты, которые более последовательно помещают колесо в одно и то же место относительно тормозного суппорта и в целом более безопасны в использовании с меньшей вероятностью ошибки пользователя.

Они также обеспечивают более жесткое соединение между колесом и рамой, чем быстросъемные втулки, поэтому рама может быть легче без потери жесткости.

Совместимость и стандарты шоссейных дисковых тормозов

Рама Wilier Cento10 NDR предназначена для прямого монтажа ободных или дисковых тормозов, но это исключительно небольшое меньшинство. Дэвид Кодери / Immediate Media

Переход на дисковые тормоза означает, что производители велосипедов разработали рамы, которые в целом несовместимы с ободными тормозами; вы не можете установить дисковые тормоза на раму ободного тормоза, и вы не можете заменить диски обратно на ободные тормоза, за исключением нескольких случаев, таких как Wilier Cento10 NDR, который был разработан, чтобы позволить вам установить любой тип тормоза. тормоз.

Дисковые тормоза требуют не только специальных фитингов на раме и вилке для суппорта, но и, в идеале, локального усиления, чтобы выдерживать дополнительные прилагаемые нагрузки.

Между тем, колесам требуются ступицы либо с шестиболтовым соединением, либо со шлицевым соединением Centerlock для крепления ротора. Ни один из них нельзя просто добавить постфактум.

Между марками дисковых тормозов практически не допускается смешивание и сопоставление, по крайней мере, в том, что касается гидравлических опций. Существует достаточная гибкость для комбинирования различных производителей и моделей ободных тормозов, особенно если учитывать более мелкие бренды послепродажного обслуживания, тогда как дисковые тормоза гораздо более ограничены.

Гидравлические дисковые тормозные суппорты

SRAM, например, могут быть соединены только с рычагами SRAM, и то же самое касается Shimano и Campagnolo.

Дисковые тормоза с тросовым приводом от TRP, Paul Components, SRAM/Avid, Hayes и других предлагают большую гибкость, но даже в этом случае для оптимальной функциональности необходимо учитывать различные коэффициенты натяжения троса между различными производителями, моделями и даже годами рычагов.

Последствия для долгосрочного обслуживания и удобства обслуживания

Планируете приобрести шоссейный велосипед с дисками? Возможно, вам понадобится добавить что-то подобное в свой набор инструментов.

Гидравлические дисковые тормоза для горных велосипедов уже давно получили широкое признание на рынке внедорожников, поэтому с точки зрения долгосрочного обслуживания и удобства обслуживания у них есть много истории, и это неоднозначная ситуация.

С одной стороны, гидравлические дисковые тормоза полностью изолированы от элементов и практически не требуют повседневного обслуживания – большую часть времени (техническое обслуживание дисковых тормозов с тросовым приводом больше соответствует обычным ободным тормозам). Там также нет корпуса, куда мог бы попасть песок, и нет кабелей, которые могли бы изнашиваться.

В качестве дополнительного бонуса они даже автоматически регулируются в зависимости от износа колодок, поэтому усилие рычага остается неизменным с течением времени. Помимо периодической прокачки системы свежей жидкостью — большинство компаний рекомендуют делать это примерно раз в год — в этом нет ничего особенного.

Для прокачки гидравлических систем требуются специальные инструменты, полный домашний комплект стоит около 45 фунтов стерлингов / 55 долларов США (плюс несколько дополнительных для жидкости ежегодно). В качестве альтернативы, наличие магазина будет стоить около 40 фунтов стерлингов / 60 долларов в год, плюс-минус.

Тормозные колодки для дисковых тормозов также имеют тенденцию быть немного дороже (около 50 фунтов стерлингов / 80 долларов США против 40 фунтов стерлингов / 60 долларов США за полный комплект хороших), но реальные различия весьма незначительны, если учесть долговечность в уравнении. Однако имейте в виду, что регулярная езда во влажных и песчаных условиях может сильно исказить эти цифры.

Техническое обслуживание ободных тормозов довольно просто по сравнению с дисковыми тормозами. Мэтью Ловеридж / Immediate Media

Традиционный трос и корпус ободного тормоза далеко не дешевы, особенно если вы предпочитаете использовать материалы более высокого качества (как и следует…), поэтому, хотя ободные тормоза имеют здесь преимущество, различия не так значительны, как может показаться. .

Однако, если что-то действительно ломается, ободные тормоза имеют большое преимущество, так как гораздо проще диагностировать и устранить проблему.

Для большинства пользователей гидравлические дисковые тормоза будут сродни электронному оборудованию: хотя вы часто можете решить проблему самостоятельно, у большинства велосипедистов нет для этого оборудования или знаний.

Колодки для дисковых тормозов ненамного дороже хороших колодок для ободных тормозов.

Однако, если вы из тех, кто загоняет вещи в землю, имейте в виду, что есть определенные преимущества в том, чтобы не подвергать ваши диски регулярному износу.

В то время как замена обода, изношенного в результате длительного торможения, обходится очень дорого, для дисковых тормозов требуется только новый ротор. Говоря об этом, у этих роторов также меньше шансов выйти из строя, чем у обода.

Дисковые тормоза полностью заменят ободные? Возможно нет. По крайней мере, ободные тормоза, вероятно, будут жить с более мелкими брендами и нишевыми приложениями, но с основными брендами тенденция уже некоторое время поворачивается в сторону дисков.

Авторов

Пол пишет о велосипедных технологиях и делает обзоры всего, что связано с велоспортом, уже почти десять лет. Он проработал пять лет в Cycling Weekly, а также писал для таких изданий, как CyclingNews, Cyclist и BikePerfect, а также регулярно писал для BikeRadar. С технической точки зрения он занимался всем, от ширины обода до новейших велокомпьютеров.
