Устройство и ремонт топливоподкачивающего насоса (ТННД) двигателей ЯМЗ. Тнвд ямз 236 устройство

Конструкция системы подачи топлива

Конструкция системы обеспечения силового агрегата топливом состоит из следующих элементов:

• ТНВД;
• корректор смесеобразования;
• трубки высокого давления;
• магистральные топливопроводы;
• регулятор частоты вращения;
• фильтровальные элементы;
• насос подкачки топлива;
• форсунки.

Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.

Принцип работы ТНВД ЯМЗ-238

Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.

Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение. Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.

При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.

Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.

ГРУЗОВЫЕ АВТОМОБИЛИ ГАЗ, ЗИЛ, КАМАЗ, УРАЛ, МАЗ, КРАЗ

_________________________________________________________________________________________

Устройство и регулировки ТНВД и форсунок двигателя ЯМЗ-236

Топливный насос высокого давления ТНВД ЯМЗ-236

Топливный насос высокого давления ТНВД ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 расположен в развале двигателя между рядами цилиндров и имеет шестеренчатый привод. Топливный насос ТНВД ЯМЗ-236 многосекционный. Число секций равно шести по числу цилиндров двигателя. Устройство секции насоса высокого давления показано на рис. 24. Рис.24. Секция ТНВД ЯМЗ-236 1–корпус насоса; 2–контргайка; 3–регулировочный болт; 4–втулка поворотная; 5–зубчатый венец; 6–установочный винт; 7–пробка для выпуска воздуха; 8–штуцер; 9–пружина нагнетательного клапана; 10–нагнетательный клапан; 11–корпус нагнетательного клапана; 12–втулка плунжера; 13–плунжер; 14–рейка; 15–тарелка верхняя пружины; 16–пружина толкателя; 17–тарелка нижняя пружины; 18–толкатель; 19–ролик толкателя; 20–кулачковый вал В корпусе 1 топливного насоса ЯМЗ-236 автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 установлены плунжерные пары, нагнетательные клапаны 10 и штуцеры 8, к которым подсоединяются трубопроводы высокого давления. Нагнетательный клапан и корпус клапана – прецизионная пара, которая может заменяться только комплектно.

Прецизионную пару составляют и плунжер 13 с втулкой 12. Правильное положение втулки плунжера ТНВД ЯМЗ-236 относительно корпуса обеспечивается винтом 6. Плунжер 13 приводится в движение от кулачкового вала 20 через роликовый толкатель 18.

В толкатель ввернут регулировочный болт 3, который контрится гайкой 2 и служит для регулировки начала подачи топлива. Пружина 16 через нижнюю тарелку 17 постоянно прижимает толкатель к кулачку. От проворота толкатель фиксируется сухарем толкателя, который входит в паз на расточке корпуса насоса.

Для изменения количества подаваемого топлива плунжер во втулке 12 поворачивается поворотной втулкой 4 с зубчатым венцом 5, входящим в зацепление с рейкой 14. Регулировка подачи топлива на номинальном режиме каждой секцией топливного насоса высокого давления ЯМЗ-236 производится поворотом втулки 4 относительного зубчатого венца 5 при ослабленном винте крепления зубчатого венца. Работа секции ТНВД ЯМЗ-236 протекает следующим образом: При движении плунжера 13 вниз внутреннее пространство втулки 12 заполняется топливом, и одновременно оно подается насосом низкого давления в подводящий клапан корпуса насоса. При этом открывается впускное отверстие, и топливо поступает в надплунжерное пространство. При обратном движении плунжера топливо перепускается в топливо подводящий канал до тех пор, пока торцовая кромка плунжера не перекроет впускное отверстие втулки. При дальнейшем движении плунжера ТНВД ЯМЗ-236 вверх давление в надплунжерном пространстве возрастает. Когда давление достигнет величины, при которой открывается нагнетательный клапан, он приподнимется, и топливо поступит по топливопроводу высокого давления к форсунке. Движущийся плунжер продолжает сжимать топливо. Когда давление достигнет такой величины, что превысит усилие, создаваемое пружиной форсунки, игла форсунки поднимется и начнется процесс впрыскивания топлива в цилиндр двигателя. По мере движения плунжера вверх наступает момент, когда кромка плунжера открывает отсечное отверстие на втулке, что вызывает падение давления в топливопроводе. При этом разгрузочный поясок нагнетательного клапана, погружаясь в корпус 11 под действием пружины 9, увеличивает объем в топливопроводе между форсункой и клапаном. Этим достигается более четкая отсечка подачи топлива. Количество подаваемого топлива дозируется изменением момента конца подачи при постоянном его начале.

При перемещении рейки плунжер топливного насоса высокого давления ЯМЗ-236 поворачивается, и регулирующая кромка открывает отверстие втулки раньше или позже, вследствие чего изменяется продолжительность подачи, а, следовательно, и количество подаваемого топлива. На поверхности плунжера имеется кольцевая канавка, а во втулке плунжера радиальное отверстие для отвода топлива, просочившегося через зазор в плунжерной паре. Уплотнение между втулкой плунжера и корпусом ТНВД ЯМЗ-236 осуществляется резиновым кольцом. Из полости вокруг втулки плунжера просочившееся топливо отводится в канал, проходящий вдоль корпуса насоса. Далее из канала топливо поступает через дренажный трубопровод в топливный бак. В нижней части корпуса насоса расположен кулачковый вал. Топливный насос ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 в сборе с регулятором частоты вращения, муфтой опережения впрыска и топливоподкачивающим насосом изображен на рис. 25. Кулачковый вал вращается в роликовых конических подшипниках и промежуточной опоре. Осевой люфт кулачкового вала в пределах 0,01…0,07 мм регулируется набором прокладок. Рейка топливного насоса перемещается в направляющих втулках, запрессованных в корпус насоса. Выступающий из ТНВД ЯМЗ-236 конец рейки защищен втулкой 3 (рис. 25), в которую ввернут винт 2, ограничивающий мощность двигателя в обкаточный период. Винт-ограничитель контрится проволокой и пломбируется. В верхней части корпуса насоса имеются подводящий и отводящий каналы, по которым топливо поступает к плунжерным парам. Со стороны регулятора каналы закрыты пробками с уплотнительными резиновыми кольцами. Со стороны муфты опережения впрыска к подводящему каналу присоединяется подводящий топливопровод, а по отводящему через перепускной клапан отводится избыточное количество топлива. Продольные каналы со стороны подвода топлива соединены поперечным каналом. Отверстие для выпуска воздуха закрыто пробкой 7 (рис 24).

Рис. 25. Топливный насос ЯМЗ-236 1–муфта опережения впрыскивания; 2–винт-ограничитель; 3–втулка; 4–топливопровод низкого давления; 5–перепускной клапан; 6–топливопровод высокого давления; 7–топливный насос высокого давления; 8 болт ограничения максимальной частоты вращения; 9–регулятор частоты вращения; 10– рычаг управления регулятором; 11– болт ограничения минимальной частоты вращения; 12–рычаг останова; 13–топливоподкачивающий насос; А– положение рычага при минимальной частоте вращения холостого хода; Б–положение рычага при максимальной частоте вращения холостого хода; В– положение рычага при работе; Г– положение рычага при выключенной подаче Регулятор частоты вращения топливного насоса ЯМЗ-236 ТНВД ЯМЗ-236 автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 оснащен всережимным механическим регулятором частоты вращения (рис. 26), который, изменяя подачу топлива в зависимости от нагрузки, поддерживает заданную водителем частоту вращения коленчатого вала двигателя. Рис.26. Регулятор частоты вращения топливного насоса ЯМЗ-236 1–корректор подачи топлива по наддуву; 2–ось двуплечего рычага; 3–пружина регулятора; 4–двуплечий рычаг; 5–крышка смотрового люка; 6–винт двуплечего рычага; 7–рычаг регулятора; 8–буферная пружина; 9–корпус буферной пружины; 10–регулировочный болт; 11–вал рычага пружины; 12– серьга регулятора; 13–корпус пружины корректора; 14–гайка корректора; 15–пружина корректора; 16–корректор; 17–винт подрегулировки мощности; 18–рычаг рейки; 19–кулиса; 20–пята; 21–грузы регулятора; 22–муфта грузов; 23–ось грузов; 24– державка грузов; 25–ведущая шестерня; 26–сухари; 27–валик державки грузов; 28–стакан; 29–тяга рейки; 30–рычаг пружины; 31–пружина рычага рейки. Регулятор закреплен на заднем торце топливного насоса ЯМЗ. Муфта опережения впрыскивания топлива ТНВД ЯМЗ-236 Муфта опережения впрыскивания топлива (рис. 27) устанавливается на двигатели ЯМЗ-236НЕ,Н,БЕ,Б и предназначена для изменения момента начала подачи топлива в зависимости от частоты вращения коленчатого вала двигателя.

Применение муфты опережения впрыскивания способствует получению наилучшей экономичности на различных скоростных режимах. Муфта опережения впрыскивания ТНВД ЯМЗ-236 имеет две полумуфты, установленные в корпусе 1: ведущую 6 и ведомую 3.

Ведущая полумуфта надета на ступицу ведомой полумуфты и может на ней поворачиваться, а ведомая жестко закреплена на кулачковом валу насоса.

Между полумуфтами расположены два одинаковых груза 10, установленные на осях 5 ведомой полумуфты и две проставки 9, установленные на опорных пальцах ведущей полумуфты. Между осями 5 и опорными пальцами в распор установлены пружины 13, которые, стремясь увеличить расстояние между ними, поворачивают одну полумуфту относительно другой. В основу работы муфты положен принцип использования центробежных сил грузов. Рис.27. Муфта опережения впрыскивания топлива ТНВД ЯМЗ-236 1–корпус; 2–кольцо уплотнительное; 3–ведомая полумуфта; 4–шайба; 5–ось груза; 6–ведущая полумуфта; 7,8–манжеты; 9–проставка; 10–груз; 11,12– шайбы регулировочные; 13–пружина Топливоподкачивающий насос ЯМЗ-236 Топливоподкачивающий насос ТНВД двигателя ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 – поршневого типа. Топливоподкачивающий насос (рис.28) крепится тремя болтами с левой стороны на корпусе топливного насоса высокого давления и приводится в действие от эксцентрика кулачкового вала через роликовый толкатель. В корпусе 1 насоса размещены поршень 2, пружина 3 поршня, упирающаяся с одной стороны в поршень, а с другой – в пробку 5, всасывающий 26 и нагнетательный 13 клапаны, прижимаемые к седлам 27 пружинами 14. Рис.28. Топливоподкачивающий насос ТНВД ЯМЗ-236 1–корпус; 2–поршень; 3–пружина поршня; 4–уплотнительное кольцо; 5, 16–пробки; 6–втулка штока; 7–шток толкателя; 8–толкатель; 9–стопорное кольцо толкателя; 10–сухарь толкатели; 11–ось ролика; 12–ролик; 13–нагнетательный клапан; 14–пружина клапана; 15–уплотнительные шайбы; 17–корпус цилиндра; 18–цилиндр; 19–поршень; 20–шток; 21–рукоятка; 22–защитный колпачок; 23,24,25–уплотнительные всасывающий кольца; 26–клапан; 27– седло клапана Полость корпуса насоса ТНВД двигателей ЯМЗ-236 автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337, в которой перемещается поршень, соединена каналами с полостями над всасывающим и под нагнетательным клапанами. Привод поршня осуществляется толкателем 8 через шток 7.

Ролик толкателя вращается на плавающей оси 11, застопоренной двумя сухарями 10 от продольного перемещения. Одновременно сухари толкателя, перемещаясь в пазах корпуса 1, предохраняют толкатель от разворота.

Шток 7 перемещается в направляющей втулке 6, которая ввернута в корпус насоса на специальном клее.

Шток и втулка представляют собой прецизионную пару. Для нагнетания топлива при неработающем двигателе насос ТНВД оборудуется топливопрокачивающим насосом.

Этот насос используется для удаления воздуха из топливной системы перед пуском двигателя, а также для заполнения топливом всей магистрали при техническом уходе за топливной аппаратурой. Форсунка двигателя ЯМЗ-236 Форсунка двигателя ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 – закрытого типа, с многодырчатым распылителем и гидравлическим управлением подъема иглы. На двигатели устанавливаются форсунки нескольких моделей, имеющие конструктивные и регулировочные отличия. Модели форсунок двигателей ЯМЗ-236 Все детали форсунки ЯМЗ собраны в корпусе 7 (рис. 29). К нижнему торцу корпуса форсунки гайкой 5 присоединяются проставка 3 и распылитель (мод. 335.1112110-50, 335.1112110-70, 204.1112110-50 и 204.1112110-50.01 соответственно). Взаимное расположение корпуса форсунки, проставки и распылителя определяется штифтами, запрессованными в проставке. Внутри корпуса 1 распылителя находится запорная игла 2. Корпус и игла составляют прецизионную пару. Распылитель имеет пять распыливающих отверстий. Усилие затяжки пружины 6 (давление начала впрыскивания) регулируется винтом 12, ввернутым в корпус форсунки. Винт фиксируется гайкой 10.

Для форсунок моделей 204-50 и 204-50.01 усилие затяжки пружины 6 регулируется регулировочными шайбами, установленными в корпус форсунки. Топливо подводится к форсунке через штуцер 8 ввернутый в корпус форсунки. В штуцер запрессован стержень фильтра 15. Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через полость пружины и отверстия в регулировочном винте и колпачке 9. Рис.29. Форсунка ЯМЗ модели 267-01 1–корпус распылителя; 2–игла распылителя; 3–проставка; 4–штанга; 5–гайка распылителя; 6–пружина; 7–корпус; 8–штуцер с фильтром; 9–колпак; 10–гайка; 11–шайба; 12–регулировочный винт; 13–тарелка пружины; 14–штифт; 15–щелевой фильтр Форсунка автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 устанавливается в стакан головки цилиндров.

Под торец гайки распылителя подкладывается гофрированная шайба для уплотнения от прорыва газов. Форсунки ЯМЗ моделей 261-13 Все детали форсунки ЯМЗ-236 (рис. 30) собраны в корпусе 2. К нижнему торцу корпуса форсунки гайкой 3 присоединяется корпус 4 распылителя, внутри которого находится запорная игла 5.

Игла и корпус распылителя составляют прецизионную пару, которая может заменяться только комплектно. Распылитель имеет четыре распыливающих отверстия и фиксируется относительно корпуса двумя штифтами 6. Нижний конец штанги 1 упирается в хвостовик иглы распылителя. Сверху на штангу напрессована тарелка 7, в которую упирается пружина 13 форсунки.

Усилие предварительной затяжки пружины регулируется винтом 9, ввернутым в гайку 11 пружины с контргайкой 8. На гайку пружины навернут колпак 10 с уплотнительной шайбой 12. Рис.30. Форсунка ЯМЗ модели 267-13 1–штанга; 2–корпус; 3–гайка распылителя; 4–корпус распылителя; 5–игла распылителя; 6–штифт; 7–тарелка пружины; 8–контргайка; 9– регулировочный винт; 10–колпак; 11–гайка пружины; 12–шайба; 13–пружина; 14–втулка; 15–штуцер; 16–фильтр; Топливо к форсунке ЯМЗ-236 подводится через штуцер 15, в который установлена втулка 14, поджимающая сетчатый фильтр 16.

Топливо, просочившееся между иглой и корпусом распылителя, отводится из форсунки через отверстия в гайке пружины и колпаке. Форсунка устанавливается в стакан головки цилиндров. Под торец гайки распылителя подкладывается медная гофрированная шайба для уплотнения от прорыва газов.

Для уплотнения внутренней полости головки цилиндров на штуцер форсунки надет уплотнитель. Регулировка форсунок ЯМЗ-236 При обслуживании каждой форсунки двигателя ЯМЗ-236 провести проверку и регулировку в следующем порядке: Каждую форсунку автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 отрегулируйте на давление начала впрыскивания. Давление начала впрыскивания форсунок моделей 267-01, 267-11, 261-13 (12) регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании — понижается. Проверить герметичность распылителя по запирающему конусу иглы и отсутствие течей в местах уплотнений линии высокого давления. Для этого создать в форсунке ЯМЗ-236 давление топлива на 1…1,5 МПа (10…15 кгс/см2) ниже давления начала впрыскивания. При этом в течение 15 секунд не должно быть подтекания топлива из распыливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли. Герметичность в местах уплотнений линии высокого давления проверить при выдержке под давлением в течение 2 мин; на верхнем торце гайки распылителя (при установке форсунки под углом 15 к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива. Подвижность иглы проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30-40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распыливания. Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи.

Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли. Впрыскивание топлива у новой форсунки ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы. Герметичность уплотнения, соединения и наружных поверхностей полости низкого давления проверять опрессовкой воздухом давлением 0,45-0,05 МПа (4,5-0,5 кгс/см2). Пропуск воздуха в течении 10 секунд не допускается при подводе воздуха со стороны носика распылителя. Герметичность соединений «распылитель-гайка распылителя» проверять опрессовкой воздухом давлением 0,5-0,1 МПа (5-1 кгс/см2) в течение 10 секунд при подводе воздуха со стороны носика распылителя. Пропуск пузырьков воздуха по резьбе гайки распылителя при погружении ее в дизельное топливо не допускается. При закоксовке или засорении одного или нескольких распыливающих отверстий распылителя форсунку ЯМЗ-236 разобрать, детали форсунки прочистить и тщательно промыть в профильтрованном дизельном топливе.

При не герметичности по запирающему конусу распылитель в сборе подлежит замене. Замена деталей в распылителе не допускается. Разборку форсунки ЯМЗ-236 выполнять в следующей последовательности: Форсунки моделей 267-01, 267-11, 204-50, 261-13(12) — отвернуть колпак форсунки; — отвернуть контргайку и вывернуть до упора регулировочный винт; — отвернуть гайку пружины на полтора – два оборота; — отвернуть гайку распылителя; — снять распылитель, предохранив иглу распылителя от выпадания. Нагар с корпуса распылителя счищать металлической щеткой или шлифовальной шкуркой с зернистостью не грубее «М40». Распыливающие отверстия прочистить стальной проволокой диаметром 0,3 мм. Применять для чистки внутренних полостей корпуса распылителя и поверхностей иглы твердые материалы и шлифовальную шкурку не допускается. Перед сборкой распылитель и иглу тщательно промыть в профильтрованном дизельном топливе. Игла должна легко перемещаться: выдвинутая из корпуса распылителя на одну треть длины направляющей, при наклоне распылителя на угол 45 от вертикали, игла должна плавно, без задержек полностью опускаться под действием собственного веса. Сборку форсунки ЯМЗ-236 производить в последовательности обратной разборке. При затяжке гайки разверните распылитель против направления навинчивания гайки до упора в фиксирующие штифты и, придерживая его в этом положении, наверните гайку рукой, после чего гайку окончательно затяните. Момент затяжки гайки распылителя 60…70 Нм (6…7 кг/см), штуцера форсунки 80…100 Нм (8…10 кг/см). После сборки отрегулировать форсунку на давление начала впрыскивания и проверить качество распыливания топлива и четкость работы распылителя.

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

• Техобслуживание сцепления ГАЗ-3307
• Система рулевого управления ГАЗ-3307
• Детали КПП автомобиля ГАЗ-3307
• Обслуживание заднего моста ГАЗ-3307
• Обслуживание топливной системы дизельного двигателя Д-245
• Сцепление ГАЗ-3309 с дизельным двигателем
• Операции по разборке коробки передач ГАЗ-3309
• Сервис переднего моста ГАЗ-3309
• Ремонт карданных валов автомобилей ГАЗ-3309

_________________________________________________________________________________________

_________________________________________________________________________________________

• Операции по сборке базовых компонентов двигателя ЗИЛ-130
• Операции по сервису и ремонту КПП ЗИЛ-130
• Техобслуживание и ремонт сцепления ЗИЛ-130
• Ремонт и регулировки заднего моста ЗИЛ-130

_________________________________________________________________________________________

• КАМАЗ-4310, 43118, 43114
• КАМАЗ-5320, 55111, 53212, 5511, 55102
• КАМАЗ-65115, 6520, 65117
• КАМАЗ-4308
• Двигатель КАМАЗ-740

_________________________________________________________________________________________

• Детали блока цилиндров и головки двигателя ЯМЗ-236
• Сервисное обслуживание поршневой группы и коленвала ЯМЗ-236
• Диагностика и технические регулировки двигателя ЯМЗ-236
• Устройство и регулировки ТНВД и форсунок двигателя ЯМЗ-236
• Блок цилиндров и поршневая ЯМЗ-238
• Компоненты системы питания топливом дизеля ЯМЗ-238
• Устройство и регулировки ТНВД дизеля ЯМЗ-238
• Техническая конструкция коробки передач ЯМЗ-239

_________________________________________________________________________________________

• Компоненты переднего моста и рулевые тяги автомобиля Маз-5516, 5440
• Система рулевого управления автомобилей Маз-5516, 5440
• Детали сцепления и коробки передач Маз-5516, 5440
• Техническое обслуживание ведущих мостов автомобилей Маз-5516, 5440
• Гидроусилитель рулевого управления автомобилей Маз-5551, 5335
• Обслуживание карданной передачи автомобилей Маз-5551, 5335
• Техбслуживание и регулировка сцепления Маз-5551, 5335
• Ремонт и сервис заднего моста автомобилей Маз-5551, 5335

_________________________________________________________________________________________

• Коробка переключения передач Урал-4320
• Устройство и регулировки мостов Урал-4320
• Обслуживание раздаточной коробки Урал-4320
• Компоненты рулевого управления Урал-4320

_________________________________________________________________________________________

• Обслуживание коробки передач КРАЗ-255, 260
• Рулевой механизм и ГУР Краз-255, 260
• Регулировки и ремонт цилиндра ГУР и рулевых тяг автомобиля Краз
• Компоненты ведущего моста и карданные валы Краз-255, 260

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования. Зачастую ТНВД описываемой марки регулируется на таких стендах:

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем. На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Отличия турбированных дизелей ЯМЗ

Потребность в повышении мощности дизельного двигателя повлекла за собой существенную доработку ключевых узлов. Были изменены характеристики коленчатого вала, доработана структура блока цилиндров и ЦПГ. Силовые агрегаты семейства ЯМЗ-238 обзавелись системой с наддувом воздуха посредством турбины. В качестве основного элемента системы выступает турбина, устанавливаемая дополнительно к мотору.

Для уверенного выполнения нормативов Евро-1 турбированные дизели серии 238 получили теплообменник жидкостно-масляного типа, высокопроизводительный водяной насос, а ЦПГ дополнили эффективной охлаждающей системой. Плюс ко всему дизель оснастили системой охлаждения наддувочного воздуха и усовершенствованной топливной системой.

Схема подключения

Во время монтажа ТНВД на силовой агрегат необходимо обратить внимание на то, чтобы метки полумуфты привода и опережения впрыска находились на одном уровне. Нужно правильно выставить все осевые зазоры между кулачками и торцами муфт и полумуфт, перед тем как окончательно затягивать крепежные болты. Величина зазоров не должна превышать 0,3 мм. После установки отрегулированного ТНВД на двигатель следует подключить топливоподводящие магистрали.

Главной особенностью схемы подключения топливного насоса высокого давления является правильная последовательность подключения топливных магистралей и форсунок.

Первый этап ремонта топливного насоса, регулировку ТНВД ЯМЗ 238, необходимо выполнять на специальном оборудовании. Здесь важно выявить возможные причины поломки, определить степень износа деталей.

Качественная регулировка влияет на экономичность и эффективность дизельных двигателей. Сказывается на работе топливной системы.

Устройство и ремонт топливоподкачивающего насоса (ТННД) двигателей ЯМЗ

Топливный насос низкого давления (ТННД) закреплен тремя болтами на корпусе насоса высокого давления (ТНВД) двигателей ЯМЗ-236, ЯМЗ-238. Он обеспечивает подкачку топлива из бака. Топливо через фильтр грубой очистки поступает в топливоподкачивающий насос, после чего подается на фильтр тонкой очистки и только потом попадает в насос высокого давления.

Содержание статьи:

Составные части и устройство топливоподкачивающего насоса низкого давления (схема с обозначениями)

Каталожный номер	Количество	Наименование
236-1106213-Б	1	Корпус топливоподкачивающего насоса в сборе
236-1106256	1	Кольцо стопорное
33. 1106222	1	Шток толкателя с втулкой в сборе
236-1106240	1	Толкатель поршня
236-1106246	2	Сухарь толкателя
236-1106242	1	Ролик толкателя
42.1106244-10	1	Ось ролика
236-1106264	2	Клапан насоса
236-1106272	2	Пружина клапана
852212	2	Шайба
236-1106276	1	Пробка
236-1106288-В	1	Насос топливоподкачивающий в сборе
236-1106314-В	1	Рукоятка
236-1103298-Е	1	Поршень со штоком в сборе
236-1110479	1	Кольцо уплотнительное
2 531 113 053	1	Кольцо 006-010-25-2-1
236-1106342	1	Колпачок
236-1106306-Б	1	Кольцо
236-1106324-Г	1	Корпус цилиндра
236-1106292-Е	1	Цилиндр
240-1106285	1	Прокладка
236-1106210-А2	1	Насос топливоподкачивающий в сборе
201420-П29	3	Болт
252134-П29	3	Шайба
236-1106234-А	1	Пробка пружины
33. 1112342	1	Кольцо уплотнительное
236-1106232	1	Пружина поршня
236-1106228	1	Поршень насоса

Топливоподкачивающий насос в сборе

На фотографии изображен ТННД в том виде как он может быть установлен на автомобиль. Насос, или как его еще ласково называют дизелисты «помпочка», имеет вход для топливопровода, подкачивающий поршень для ручной подкачки топлива и, соответственно, выход для продвижения солярки дальше по системе. Также на корпусе имеются три отверстия под болты для крепления топливоподкачивающего насоса к корпусу насоса высокого давления. Устанавливаются на автомобилях КрАЗ, МАЗ и других, где установлены двигателя ЯМЗ-236, ЯМЗ-238.

Ниже привожу фотографии ТННД в трех ракурсах:

Во время работы двигателя топливный насос высокого давления приводит в работу толкатель поршня и топливоподкачивающий насос тянет топливо по системе.

Клапан ТННД:

Поршень насоса:

razvar. ru

Особенности регулировки ТНВД ЯМЗ 7511

Увеличился расход топлива? Советуем выполнить регулировку ТНВД ЯМЗ. Перед проверкой в корпус насоса заливается дизельное масло до соответствующих меток.

Начинают регулировку с проверки установочных параметров. Диагностируют состояние клапанов и их давление.

Топливо подают в головку насоса. Если уже в первые минуты проверки горючее заметно подтекает, замените нагнетательный клапан. При отсутствии утечки из штуцеров давление увеличивают. Внимательно наблюдайте, в какой момент откроется клапан.

Если установлено при попадании топлива в трубку давление не соответствует нормам, заменяют пружины нагнетательных клапанов.

Также при регулировке ТНВД ЯМЗ 7511 проверьте угол начала впрыска горючего. Используйте моментоскоп. Измеренное значение угла должно соответствовать значениям из таблицы завода-изготовителя.

Рабочие регулировки привода ТНВД ЯМЗ 236

Минимальную и максимальную частоты вращения регулируют соответствующими болтами. Предварительное натяжение пружины устанавливается с помощью винта.

Номинальная подача регулируется болтом. Обороты начала срабатывания корректируются корпусом корректора. Болтом ограничивают максимальный скоростной режим.

В процессе регулировки привода ТНВД ЯМЗ 236 определяют момент конца выдвига рейки. В случае отклонений необходимое число оборотов устанавливают винтов двуплечного рычага.

Регулировка тнвд ямз грузовых автомобилей проводится на стенде с прецизионной точностью. Выполняют:

• Проверку номинального значения подачи топлива;
• Регулировку хода рейки;
• Устанавливают значение подачи горючего при перегрузках и при запуске.

После полной регулировки насоса выполняются испытания и обкатка. Замеряется количество горючего, просачивающегося сквозь зазоры. Допустимы только незначительные подтекания. При заметной утечке топлива проверяют герметичность элементов.

Во время проведения испытаний в соответствии с видео регулировки ТНВД ЯМЗ 238 устанавливаются возможные отклонения в работе насоса. Устраняются шумы, заедания деталей, течь в местах уплотнений.

В процессе эксплуатации нарушается момент и количество подачи топлива. Меняется угол опережения впрыска.

Чтобы поддержать насос в рабочем состоянии, рекомендуется через каждый 800 часов эксплуатации снимать элемент, проводить проверку и регулировку ТНВД ЯМЗ 238, а также других элементов механизма.

Благодаря своевременному ремонту вы сможете быстро устранить неисправности и повысить эффективность работы силового агрегата. Однако если заметите неисправность агрегата, советуем купить новый ТНВД ЯМЗ в нашем каталоге.

Общее устройство системы питания дизельных двигателей ЯМЗ

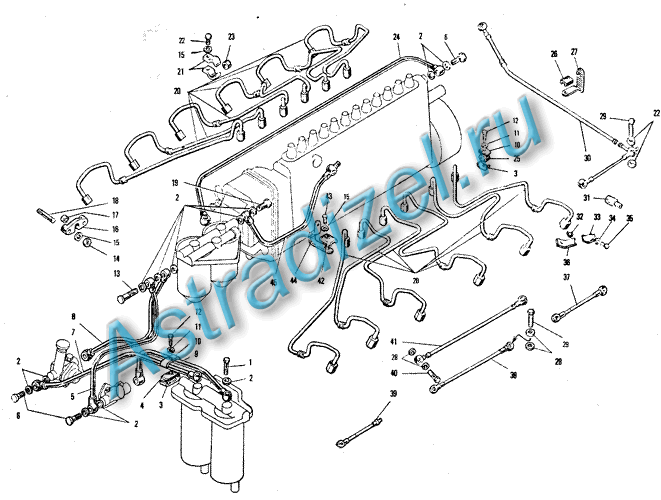

Рис. 59. Схема системы питания двигателя ЯМЭ-236:
1 — фильтр грубой очистки топлива, 2 — сливной трубопровод от форсунок, 3 — насос высокого давления, 4 — подводящий топливопровод высокого давления, 5 — фильтр тонкой очистки топлива, 6 — подводящий топливопровод низкого давления, 7 — сливной трубопровод от насоса высокого давления, 8 — топливный насос низкого давления, 9 — форсунка, 10 — топливный бак

В общем виде система питания дизельного двигателя может быть представлена из двух магистралей — низкого и высокого давления. Приборы магистрали низкого давления подают топливо из бака к насосу высокого давления. Приборы магистрали высокого давления осуществляют непосредственный впрыск топлива в цилиндры двигателя.

Схема системы питания двигателя ЯМЭ-236 представлена на рис. 59. Дизельное топливо содержится в баке, который связан всасывающим топливопроводом через фильтр грубой очистки с топливным насосом низкого давления. При работе двигателя создается разрежение во всасывающей магистрали, вследствие чего топливо проходит через фильтр грубой очистки, очищается от крупных взвешенных частиц и поступает в насос.

Из насоса топливо под избыточным давлением около 0,4 МПа по топливопроводу подается к фильтру тонкой очистки. На входе в фильтр имеется жиклер, через который часть топлива отводится в сливной трубопровод. Это сделано для предохранения фильтра от,ускоренного загрязнения, так как через него проходит не все топливо, перекачиваемое насосом.

После тонкой очистки в фильтре топливо подводится к насосу высокого давления. В этом насосе топливо сжимается до давления около 15 МПа и по топливопроводам поступает в соответствии с порядком работы двигателя к форсункам. Неиспользованное топливо от насоса высокого давления отводится по сливному трубопроводу обратно в бак. Небольшое количество топлива, остающееся в форсунках после окончания впрыска, отводится по сливному трубопроводу в топливный бак.

Насос высокого давления приводится в действие от коленчатого вала двигателя через муфту опережения впрыска, вследствие чего осуществляется автоматическое изменение момента впрыска при изменении частоты вращения. Кроме того, насос высокого давления конструктивно связан с всережимным регулятором частоты вращения коленчатого вала, изменяющим количество впрыскиваемого топлива в зависимости от нагрузки двигателя.

Топливный насос низкого давления имеет ручной подкачивающий насос, встроенный в его корпус, и служит для заполнения магистрали низкого давления топливом при неработающем двигателе.

Схема системы питания дизельных двигателей для автомобилей КамАЗ принципиально не отличается от схемы для двигателей ЯМЗ-236. Конструктивные отличия приборов системы питания дизельных двигателей автомобилей КамАЗ: – фильтр тонкой очистки имеет два фильтрующих элемента, установленных в одном сдвоенном корпусе, что повышает качество очистки топлива; – в системе питания имеются два ручных подкачивающих насоса: один выполнен совместно с насосом низкого давления и установлен перед фильтром тонкой очистки топлива, другой подключен параллельно насосу низкого давления и способствует легкости прокачки и заполнения системы топливом перед пуском двигателя после длительной стоянки; – насос высокого давления имеет V-образный корпус, в развале которого размещен всережимный регулятор частоты вращения коленчатого вала двигателя; – для очистки воздуха, поступающего в двигатель, применен двухступенчатый воздушный фильтр, осуществляющий забор воздуха из наиболее чистого пространства над кабиной автомобиля.

Общее устройство двигателя ямз 236

ЯМЗ-236 – это один из самых распространённых дизельных двигателей советского производства. Он представляет собой четырёхтактный шестицилиндровый 12-клапанный дизельный мотор широкого спектра применения. Наряду со званиями одного из самых универсальных и популярных, данный двигатель заслужил также репутацию самого надёжного и «беспроблемного» из отечественных дизелей. Его можно встретить на таких известных автомобилях, как МАЗ, КРАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700. Ближайшими соратниками этой модели являются ЯМЗ-238 на 8 цилиндров и ЯМЗ-240 – 12-цилидровый. ЯМЗ-236 имеет много модификаций с разным количеством лошадиных сил.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

Двигатель ЯМЗ-236 по праву считается легендарным дизелем, который производится на ОАО «Автодизель» (бывшем Ярославском моторном заводе). Данный V-образный шестицилиндровый агрегат завоевал популярность еще во времена Советского Союза, а после его распада продолжал активно эксплуатироваться в странах СНГ. Сегодня ЯМЗ-236 устанавливают на грузовики ЗИЛ, КрАЗ, МАЗ, «Урал»; трактора К-700 и комбайны. Ближайшими соседями этого двигателя являются восьмицилиндровый ЯМЗ-238 и двенадцатицилиндровый ЯМЗ-240.

Как создавалась модель ЯМЗ-236 и производство сегодня

До разработки этого двигателя эксплуатировались модели ЯАЗ, которые к пятидесятым годам морально устарели. Поэтому в 50-е годы прошлого века Ярославскому заводу по государственному спецзаказу было поручено создать более мощный и экономичный двигатель. Кроме того, нужен был агрегат, который мог быть установлен на самую разную технику.

Разработкой двигателя ЯМЗ-236 занялся заслуженный ученый и выдающийся конструктор СССР Чернышев Г.Д., который также разрабатывал и другие дизельные моторы в те годы.

Так появился на свет новый ДВС, ставший позже знаменитостью. Его отличали высокая мощность, надежность и легкий ремонт, простое техническое обслуживание и дешевые запасные части. При правильной эксплуатации этот механизм прослужит много лет.

ЯМЗ-236 производится и сегодня, регулярно модернизируется и при этом уже имеет преемника — усовершенствованную модификацию, ЯМЗ-530.

Дизельные моторы ЯМЗ-236 все же по-прежнему актуальны, продажи их не падают, несмотря на появление более современных моделей.

Регулировка ЯМЗ-236

Для регулировки ЯМЗ-236 требуется специальный инструмент, производят ее вручную. Сама регулировка состоит из множества этапов. В основном в регулировке нуждаются:

• сцепление ЯМЗ-236, для регулировки которого нужен специализированный стенд;
• подача дизельного топлива через ТНВД ЯМЗ-236;
• клапаны, для которых нужен специальный щуп.

Регулировку рекомендуется проводить только в автосервисе с помощью специально предназначенного для этого оборудования, которое к тому же вряд ли найдется в обычном гараже.

Устройство дизельных двигателей ЯМЗ-236

Двигатель ЯМЗ-236 имеет шесть цилиндров, с рабочим объемом камеры сгорания 1858 см³ каждый. Принцип работы четырехтактный, характерный для двигателей Отто, порядок работы цилиндров 1-4-2-5-3-6, впрыск непосредственный, степень сжатия 16,5.

Цилиндро-поршневая группа (ЦПГ) с поршнем из силумина (сплав алюминия с кремнием) и чугунной гильзой так называемого «мокрого типа». ЦПГ крепится к шатуну двухтаврового сечения, отлитому из чугуна со специальной бронзовой вставкой, при помощи пальца «плавающего типа» с двумя стопорными кольцами. Другая сторона шатуна крепится с помощью двух болтовых соединений на шатунную шейку коленвала через вкладыши (бронзовые подшипники скольжения). Цилиндры расположены в два ряда по три в каждом.

На каждый ряд приходится одна общая головка блока цилиндров (ГБЦ). Распредвал имеет шестеренчатый привод и является единым для обеих ГБЦ. Коленчатый вал изготовлен методом ковки с шейками, укрепленными методом азотации, имеет четыре опорные точки и противовесы. Блок цилиндров отлит из серого чугуна одновременно с верхней частью картера. Блок цилиндров выпуска до 2008г. отличается от современного (унифицирован, имеет укороченную «юбку»). Картер маховика отлит отдельно от блока. Маховик стальной с отдельным зубчатым венцом (используется для стартерного пуска двигателя), выполняется в двух вариантах: под двухдисковое сцепление (широкий) и под однодисковое (узкий).

Коленчатый вал двигателя ЯМЗ-236

Коленвал двигателя ЯМЗ-236 изготовлен из стали марки «50Г» методом горячей штамповки. Шейки коленвала – закалённые, с помощью нагрева токами высоких частот. Коренных опор коленчатого вала имеется четыре, шатунных шеек – три. В шатунных шейках имеются дополнительные внутренние полости, в которых масло подвергается центробежной очистке. На щеках коленвала устанавливаются противовесы, в сборе с которыми он устанавливается и регулируется (балансируется). Осевую фиксацию коленчатого вала в двигателе обеспечивают четыре бронзовых полукольца, смонтированных в выточках задней коренной опоры. Носок и хвостовик коленвала уплотнены специальными самоподжимными манжетами-сальниками из армированной резины.

Характеристики и устройство модели

Дизельный двигатель ЯМЗ-236 обладает высокими техническими характеристиками. У него 8 цилиндров, расположенных параллельно друг другу, с углом наклона 90 градусов. Топливо напрямую впрыскивается в камеру сгорания. Рабочее давление — 16,5 атмосферы. Базовый диаметр поршня — 13 сантиметров, ремонтный вариант — 14 см. Топливный насос ЯМЗ-236 высокого давления является механическим. Также здесь установлены форсунки, за счет которых происходит впрыск горючего в цилиндры. На каждой головке блока 6 клапанов — три впускных и три выпускных.

Охлаждается двигатель водяным насосом посредством принудительной циркуляции жидкости. Привод осуществляется при помощи ремня, вращающего шкив помпы от шкива коленвала.

Объем двигателя ЯМЗ-236 составляет 11 литров, мощность достигает 420 л.с. Последние модели усилены до 500 лошадиных сил, а более ранние вырабатывают от 150 л.с. Расход топлива на 100 км до недавнего времени составлял примерно 40 литров, но растущие быстрыми темпами цены на дизельное топливо побудили производителей модернизировать двигатель, и теперь этот параметр составляет 25 литров на 100 км.

В производстве силового агрегата до 2010 года использовался чугун, после 2010 года стали изготавливать из алюминия. Тем самым значительно упростился ремонт двигателя, при этом он не утратил прочность предыдущих аналогов.

Оптимальная конструкция ЯМЗ-236 обеспечивает простой ремонт и обслуживание механизма.

Технические характеристики Т-150К, масса

Модель трактора Т-150К — это модификация машины Т-125, которая в свою очередь отличается полностью оригинальной конструкцией и не имеет предшественников. Этот трактор максимально унифицирован с гусеничным Т-150, хотя у этих сельхозмашин имеется ряд отличий (механизм поворота, ходовая система, рама, КПП, система управления).

Масса трактора	8,1-8,75 т
Тяговый класс	3 тс
Диапазон скорости движения вперед	1,8-30,1 км/ч
Диапазон скорости движения назад	6,6-10,4 км/ч
Топливный бак	430 л

Рама трактора Т-150К состоит из двух полурам (передней и задней), соединенных горизонтальным и вертикальным шарнирами. При этом вертикальный шарнир обеспечивает поворот трактора, а горизонтальный — контакт всех четырех колес с почвой. Полурамы выполнены из прокатных продольных швеллеров, а также поперечных брусьев (литье). Передний мост трактора Т-150К установлен на рессорах, задний — жестко крепится к раме.

За счет того, что база трактора увеличена, а также благодаря установке одинаковых передних и задних колес увеличенной грузоподъемности и наличию свободного места на задней полураме имеется возможность значительно увеличить количество машин, агрегатируемых с моделью Т-150К.

Источник фото: tractorbook.comТрактор Т-150К унифицирован с моделью Т-150

Технические характеристики и устройство

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона в 90 градусов. Горючее поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при своем ходе в 140 мм.

На двигателе установлен топливный насос высокого давления механического типа и форсунки, которые непосредственно и совершают впрыск на каждый цилиндр. Каждая головка блока имеет по 6 клапанов – 3 впускных и 3 выпускных.

Система охлаждения – жидкостная с принудительной циркуляцией, которая проводится при помощи водяного насоса. Приводом служит ремень, который вращает шкив помпы от шкива коленчатого вала.

Двигатель ЯМЗ-236 имеет объем 11 литров, мощность колеблется от 150 до 420 лошадиных сил. На последних моделях она была увеличена до 500 л.с. В связи с повышением тарифов на топливо производители ЯМЗ-236, расход которого составлял 40 литров на 100 км, уменьшили эту цифру до 25 л.

Основной силовой агрегат выполнялся из чугуна до 2010 года, пока не было решено перевести его на алюминий, как и ГБЦ. Это дало возможность упростить процедуру ремонта и расточки шеек цилиндров, а хонинговка стала более точной. При этом блок агрегата не потерял былую прочность.

Основные характеристики ЯМЗ-236 показывают, что двигатель имеет довольно простую конструкцию, что обеспечивает простоту ремонта и обслуживания.

Система питания ЯМЗ-236

Система питания разделённого типа. Она состоит из топливного насоса высокого давления ТНВД, с топливоподкачивающим насосом и регулятором, муфты опережения впрыска, форсунок, топливных фильтров, топливопроводов. В соответствии с порядком работы цилиндров, ТНВД подкачивает солярку по трубопроводам высокого давления к форсункам, которые впрыскивают очередную «порцию» распылённого горючего в полости цилиндров. Через перепускной клапан и жиклёр фильтра тонкой очистки излишки топлива отводятся обратно в топливный бак.

Основные элементы двигателя ЯМЗ-236

Рекомендуем прочитать: Торум-750: Технические характеристики

Блок цилиндров/картер

Основная корпусная деталь мотора – его блок-картер, представляющий собой специальную пространственную отливку из низко-легированного серого перлитного чугуна. Данную отливку обрабатывают методом «искусственного старения», в целях устранения термического напряжения и сохранения точных геометрических форм в ходе эксплуатации.

Гильзы цилиндров, выточенные в блоке, толстостенные, отцентрованы по двум концентричным расточкам в плитах блока сверху и снизу. Ряд цилиндров, находящийся справа, смещён относительно противоположного на тридцать пять миллиметров, для размещения двух шатунов на общей шатунной шейке коленвала.

Блок цилиндров ЯМЗ-236

Каждое из цилиндровых гнёзд снабжено двумя соосными цилиндрическими отверстиями, сделанными в верхней и нижней плитах блока. На верхней плите имеются также кольцевые проточки под бурты гильз. На внутренних стенках блока цилиндров имеется система масляных каналов, служащая для непрерывного отвода смазки к подшипникам распределительного и коленчатого валов, масляному фильтру и к жидкостно-масляному теплообменнику.

Головка цилиндров двигателя ЯМЗ-236

Головка цилиндров базового ярославского дизеля – это цельная чугунная отливка, прикреплённая к блоку цилиндров термически обработанными шпильками из хром-никелевой стали. Чтобы обеспечить отвод излишнего тепла, головка цилиндров снабжена отдельной водяной рубашкой, совместной с водяной рубашкой всего блока.

Газораспределительный механизм двигателя ЯМЗ-236

Механизм газораспределения на ЯМЗ-236 является верхнеклапанным, с нижним расположением распределительного вала. Привод клапанов осуществляется посредством толкателей, штанг и коромысл. Основные элементы механизма следующие: распределительный вал, с шестернёй привода и подшипниками; толкатели и оси толкателей; штанги и коромысла с регулировочными винтами и осями; клапаны с пружинами и направляющими втулками. Распределительный вал кованый, изготавливается из углеродистой стали 45; толкатели также являются стальными, штампованными, качающегося типа с роликом для контакта с кулачками распредвала. Впускные и выпускные клапаны производятся из специальной жароупорной стали.

1 — распределительный вал; 2 — толкатель; 3 — штанга толкателя; 4 — клапан; 5 — направляющая втулка; 6 — шайба пружин клапана; 7 — наружная пружина; 8 — внутренняя пружина; 9 — тарелка пружин клапана; 10 — втулка тарелки пружин клапана; 11 —сухарь; 12 — коромысло; 13 —ось коромысла; 14 — регулировочный винт; 15 — уплотнительная манжета впускного клапана; 16 — ось толкателей Каждый цилиндр имеет один выпускной и один впускной клапаны, которые изготовлены из жаропрочной стали и перемещаются в направляющих втулках 5. На направляющую втулку впускного клапана устанавливается уплотнительная резиновая манжета. На каждый клапан ставится по две цилиндрические пружины: одна с правым, другая —с левым направлением витков. Для крепления пружин применен специальный замок, способствующий вращению клапанов при работе двигателя, что повышает работоспособность клапана.

Особенности в работе механизма

Чтобы механизм безотказно и долго работал, необходимо знать и соблюдать некоторые особенности.

В первую очередь необходимо внимательно проводить все регламентные работы, предусмотренные инструкцией завода-изготовителя.

При обкатке нового двигателя прирабатываются все его трущиеся поверхности, поэтому важно соблюдать правила обкатки — они обычно указываются в соответствующем разделе инструкции.

Смазывать двигатель важно также по соответствующей таблице. Все разрешенные смазочные материалы в ней указаны.

Охлаждающая жидкость в работающем двигателе должна иметь температуру от 75 до 98 градусов. Непрогретый двигатель работать под нагрузкой не должен. Запуская холодный мотор, нельзя резко увеличивать обороты, так как густое масло не успевает дойти до подшипников коленвала, и они выходят из строя.

Уровень масла не должен опускаться ниже 300 кПа, в противном случае могут быстро износиться трущиеся поверхности.

Крепления головок цилиндров, затягивающиеся с помощью гаек, нужно закручивать со строгой периодичностью, последовательностью и заданным крутящим моментом. Если этого не соблюдать, нарушится герметичность уплотнения и перегорят прокладки.

Об истории создания ЯМЗ-236 и его предшественниках

У ЯМЗ-236 – солидная и славная история. Она началась на рубеже 50-х и 60-х годов ХХ века, когда перед конструкторским бюро Ярославского моторного завода была поставлена задача: разработать и запустить в серию современный и экономичный дизельный двигатель «широкого профиля», который возможно было бы использовать не только на автомашинах и тракторах, но и во многих других сферах народного хозяйства.

В Советском Союзе в то время был взят курс на общую «дизелизацию» тяжёлого автотранспорта. Большинство грузовых автомобилей тогда работали на бензине и были весьма неэкономичными в смысле расхода топлива. Новыми, современными, высокоэффективными и экономными «движками», работающими на солярке, предполагалось оснащать большегрузные автомобили и седельные тягачи; автобусы и трактора, различную спецтехнику.

Необходимо отметить, что в то время СССР по уровню развития промышленных технологий и инженерной мысли был на самом деле «впереди планеты всей». Нам, современным людям, привыкшим к отставанию нашей страны от развитых государств в технологическом плане, это непривычно. Но в то время новые двигатели, в 1961 году запущенные в серию на Ярославском заводе, – ЯМЗ-236 и ЯМЗ-238 (восьмицилиндровый вариант) были действительно лучшими в мире.

Начало

Рождение силовой установки началось в пятидесятые года прошлого века. Завод в Ярославле получил заказ государства на создание мощных дизельных агрегатов. Перед конструкторами поставлена задача, разработать универсальный двигатель с возможностью использования на автомобилях, тракторах и для других нужд.

За разработку установки взялся талантливый конструктор, и учёный Чернышев Г.Д. Под его руководством началась история прославленного двигателя ЯМЗ 236 и другие серии дизельных агрегатов. Благодаря курсу на массовый переход с бензина на дизель, силовой агрегат быстро распространился по всей территории Советского Союза. Новый агрегат был экономичным, надёжным, простым в обслуживании. Установка ценилась за доступность в плане цены на запасные части и повышенный ресурс, который позволял преодолевать по 500000км пробега.

Чернышев Георгий Дмитриевич (1923-1999 года жизни) разработчик ЯМЗ 236:

Отзывы

По мнению пользователей, ЯМЗ-236 — отличные двигатели, но уже устаревшие. У них много достоинств, но имеются и недостатки. Например, ГБЦ при перегреве ведет себя непредсказуемо. При этом его бесполезно ремонтировать — нужно только менять. Опыт эксплуатации ЯМЗ-236 показывает, что он является наиболее беспроблемным двигателем на сегодняшний день. Самым ненадежным здесь является регулятор на ТНВД, при покупке его нужно как следует проверить.

Мотор этот является весьма надежным, да и ТНВД обычно служат верой и правдой. Главное — вовремя проводить проверку и регулировку, тогда особых проблем не возникнет- все они будут выявлены на ранних стадиях и вовремя устранены. Например, ТНВД рекомендуется проверять не реже 1 раза в год.

Источник

Особенности двигателей ЯМЗ

Ярославский моторный завод – ЯМЗ ещё со времён СССР является главным предприятием по производству дизельных силовых агрегатов для самой разнообразной техники. Ярославские двигатели внутреннего сгорания (ДВС) стоят на грузовиках, тракторах, тепловозах, водном транспорте, разнообразной спецтехнике, используются в качестве мобильных электростанций. Силовые агрегаты из Ярославля зарекомендовали себя, как невероятно надёжные и это является их главной особенностью.

Другой важной особенностью этих моторов является их феноменальная тяговитость. При том, что мощность двигателей ЯМЗ не такая уж большая, крутящий момент у них просто гигантский. Это самый важный параметр для тяжёлой техники, когда не требуется устанавливать рекорды по скорости, а наоборот нужно вывезти как можно больше груза из точки «А» в точку «Б».

Разновидности и эксплуатация

Количество силовых установок разработанных и выпущенных со времени, когда первый агрегат сошел с конвейера, большое количество, классификация по экологическим стандартам облегчает процесс.

• Агрегат ЯМЗ 236М2 (Евро 0). Силовые агрегаты модификации выпускаются без наддува, соответствуют нормам Евро 0. Моторы монтируются на: шагающие эскалаторы, корабли, преобразователи и прочие установки. Двигатель ЯМЗ 236М2 имеет основные характеристики, аналогичные базовой модели. Отличия заключаются в навесном оборудовании.

«Евро 0»:

Модели «ЯМЗ»	Применение
«236М2»	Стреловое и оборудование, передвигающееся самостоятельно, корабельные агрегаты, корабельные агрегаты преобразующего типа.
«236М2-4»	Агрегаты, планирующие и разравнивающие грунт, используемые для погрузки и разгрузки материалов, проводящие работу с землей, станции сжатия газа.
«236М2-7»	Станции по производству электрической энергии, экскаваторы, генератор.
«236М2-43»	Транспорт «Урал 43206» для преодоления водных преград, глубиной 1,7 метров.

«Долгожитель» с безупречной репутацией

Вся слава ярославских моторостроителей держится всего на одном силовом агрегате – ЯМЗ-236. Этот двигатель, разработанный ещё в 50-е годы, стал основой для большинства ярославских двигателей, именно этот мотор прославил ЯМЗ.

Силовой агрегат ЯМЗ-236 начал выпускаться в начале 60-х. В своё время мотор был признан лучшим на Земле, даже сегодня, на фоне западных новинок, он не смотрится устаревшим.

ЯМЗ-236 является 6-и цилиндровым, 4-х тактным дизельным двигателем, объёмом 11,5 литров. Путём форсировки, установки турбонаддува и других вариантов модернизации, удалось создать целое семейство силовых агрегатов объёмом до 15 литров и мощностью до 420 л. с.

Далее ярославцы начали производить дизеля более сложных конфигураций, увеличивая количество цилиндров, доведя на топовых моторах его до 12-и. Таким образом, им удалось практически на 100% закрыть потребность нашей страны в дизельных моторах.

Конечно, сегодня на рынке их потеснили западные конкуренты. Но огромная номенклатура выпускаемой продукции, а так же их репутация позволяет ЯМЗ уверенно чувствовать себя на рынке и с уверенностью смотреть в завтрашний день.

История двигателей ЯМЗ

Ярославский Моторный Завод является одним из старейших предприятий машиностроения на территории России. Завод был основан до революции известным русским промышленником В. А. Лебедевым. Предприятие было основано как автомобильное, и после Октябрьской Революции его никто перепрофилировать не стал. Основной специализацией завода стал выпуск большегрузных грузовых автомобилей.

Важным для завода стал 1933 год. Именно в этом году на заводе был разработан, впервые в СССР, дизельный силовой агрегат. Им стал мотор, получивший название «Коджу». 1933 год можно считать началом эры ярославского моторостроения.

Сразу после войны на ЯАЗ (так назывался завод до войны) были разработаны двигатели ЯАЗ-204 и ЯАЗ-206 мощностью 110—220 л. с., для большегрузных самосвалов. Несмотря на то, что моторы были более чем удачными, уже в 50-е годы они не удовлетворяли современным требованиям, и возникла потребность их замены. Правда, двигатели серии ЯАЗ с производства не были сняты, их собирали до конца 70-х годов.

В начале 50-х, из-за постоянно возрастающих потребностей народного хозяйства в дизельных силовых агрегатах, было принято решение прекратить на заводе выпуск автомобилей и сосредоточиться исключительно на моторах. С этого времени завод получил своё сегодняшнее название ЯМЗ.

Как уже писалось выше, в конце 50-х, а конкретно с 1958 по 1961 года, под руководством выдающегося советского конструктора Георгия Дмитриевича Чернышёва, был разработан двигатель ЯМЗ-236. С началом 60-х этот силовой агрегат и его разновидности стали основной продукцией завода.

До конца 60-х ЯМЗ-236 оставался основной продукцией предприятия, пока в конце 60-х, для КамАЗа, не было разработано семейство рядных 6-и цилиндровых моторов ЯМЗ-740 и 741.

В принципе, в 60-е годы ЯМЗ закрыл всю потребность СССР, в дизельных двигателях для грузовиков, однако, оставалась ещё тяжёлая спецтехника, которой так же были нужны мощные, надёжные моторы. В 70-е годы на ЯМЗ были разработаны 12-и цилиндровые моторы серии ЯМЗ-840. Эти силовые агрегаты стали устанавливаться на трактора «Кировец» К-700 и К-701. С этим набором моторов ЯМЗ встретил развал Союза и вошёл в рынок.

Рыночная экономика потребовала новых подходов. Для удовлетворения новых требований потребовалась разработка новых моторов, которые бы соответствовали мировым экологическим нормам Евро – 1, 2, 3. Эта задача была ярославцами блестяще выполнена.

Ну и самой свежей разработкой ярославцев стал силовой агрегат ЯМЗ-780. Этот 6-и цилиндровый мотор был разработан для семейства перспективной бронетехники Бумеранг и Курганец-25.

Устройство и технические характеристики модификаций двигателей ЯМЗ

Как уже упоминалось выше, всего сегодня ЯМЗ производит 13 семейств дизельных двигателей:

Далее рассмотрим каждый из них каждый поподробней:

Двигатель ЯМЗ-236

Этот легендарный мотор построен по схеме V6. Рабочий объём всех силовых агрегатов серии ЯМЗ-236 составляет 11,15 л.

Развал цилиндров составляет 90°.

Ход поршня – 140 мм;

Диаметр цилиндров – 130 мм.

Сегодня в зависимости от модификации выпускаются моторы мощность от 150-и до 300 л. с.

Что касается экологических норм, то существуют модификации соответствующие нормам от Евро-0 до Евро-3.

Сфера применения этих моторов самая широкая, кроме автомобилей, ЯМЗ-236 применяется как привод для насосов, компрессоров, портативных электростанций, а так же как силовой агрегат для катеров. Модификация ЯМЗ-236Г нашла широкое применение на экскаваторах, тракторах, а так же на другой дорожной технике. ЯМЗ-236Д сразу создавался исключительно для тракторов, где он и применяется. Ну а ЯМЗ-236ДК приспособили для зерноуборочных комбайнов.

Двигатель ЯМЗ-238

Это, по сути, 8-и цилиндровый вариант мотора ЯМЗ-236. 238-й двигатель выполнен по схеме V8. Это было сделано очень просто, к мотору V6 были добавлены по одному цилиндру. Таким образом, объём силового агрегата стал 14,87 литров, а мощность возросла до 235 л. с.

Все остальные технические параметры точно такие же, как и у младшего мотора ЯМЗ-236. В зависимости от форсировки мощность 238-го мотора может достигать мощности 420 л. с.

ЯМЗ-240

Это ещё одна версия ЯМЗ-236. Только её можно назвать экстремальной, у этого силового агрегата количество цилиндров было увеличено аж до 12.

Объём этих двигателей составляет 22,3 литра, а мощность колеблется от 300 до 420 л. с.

Все моторы соответствуют экологическим нормам Евро – 0.

Сферы применения этих моторов не такая широкая, как например, у предыдущих силовых агрегатов. В основном все модификации 240-го используются на карьерных самосвалах БелАЗ. Единственным исключением является модификация и ЯМЗ-240БМ2-4 которая создана специально под трактор «Кировец» К-701.

ЯМЗ-534

Несмотря на то, что силовые агрегаты серии ЯАЗ-204 уже в 50-е считались устаревшими, и на автомобилях не использовались, их с производства не сняли. Эти моторы ещё нашли применение на передвижных электростанциях, катерах и другой специализированной технике. Однако, к концу 70-х их характеристики, и прежде всего по потреблению топлива, уже не удовлетворяли заказчиков. Именно тогда, для их замены были разработаны двигатели серии ЯМЗ-534.

Правда, из-за развала Союза их разработка затянулась, почти на 30 лет. В 80-е годы ярославцы её осуществляли самостоятельно. В 90-е, с появлением всевозможных экологических норм, для этой цели были привлечены западные партнёры. А конкретно, компания AVL List.

В итоге работы над этими силовыми агрегатами были закончены уже в 21 веке. Несмотря на столь длительный срок разработки, двигатель получился самый современный. Он сразу соответствовал экологическим нормам Евро-4. А сейчас ведутся работы над его модификацией, удовлетворяющей нормам Евро-6. В 2010 году ЯМЗ за этот мотор получил премию Института Адама Смита.

Как и их предшественники, эти силовые агрегаты являются рядными 4-х цилиндровыми дизельными моторами. Их объём составлял 4,43 литра. А мощность колебалась от 136 до 215 л. с., при 2300-2600 об/ мин, в зависимости от модификации.

Все силовые агрегаты этого семейства оснащены турбонаддувом.

Ход поршня – 105 мм;

Диаметр цилиндров – 128 мм.

Самой интересной, передовой модификацией этого силового агрегата является ЯМЗ-534 CNG. Эта модификация изначально рассчитана для работы на природном газе.

Сегодня различные вариации ЯМЗ-534 устанавливаются на самые современные российские грузовики, такие как Газон Next, Урал-432065, бронеавтомобиль «Тигр» и другие.

ЯМЗ-536

Это по сути 6-и цилиндровый вариант предыдущего мотора, 534-й серии. За счёт дополнительных двух цилиндров, рабочий объём силового агрегата возрос до 6,65 литров. Мощность колеблется от 240 до 320 л. с., в зависимости от модификации. Остальные технические параметры сходны с параметрами предыдущего мотора.

Данные силовые агрегаты предназначены для установки на более тяжёлые грузовики и автобусы. Такие как МАЗ, Урал и автобусы ЛиАЗ.

ЯМЗ-650

Ещё один из самых новых ярославских моторов. Этот силовой агрегат не является самостоятельной разработкой, это лицензионная версия, хорошо зарекомендовавшего себя французского двигателя Renault DCi11. Лицензия на него была куплена в 2006 году. Вместе с лицензией ярославцы получили и французское оборудование, а их специалисты прошли обучение, а также стажировку на французских предприятиях.

ЯМЗ-650 является рядным 6-и цилиндровым дизельным силовым агрегатом, с объёмом 6,65 литров. Мощность, в зависимости от модификации, колеблется в пределах 285-420 л. с.

Двигатель удовлетворяет экологическим нормам Евро-4.

Основной сферой использования этих дизелей является специализированная и сельскохозяйственная техника.

ЯМЗ-656

Это самая свежая модификация прославленного старичка ЯМЗ-236. От своего прародителя мотор отличается системой непосредственного впрыска топлива CommonRail. Благодаря этому удалось добиться соответствия этого силового агрегата экологическим нормам Евро-5. Хотя более старые модификации, которые всё ещё выпускаются, соответствуют нормам Евро-3 и 4.

Сфера применения этих моторов – самые современные отечественные грузовики, седельные тягачи и автобусы.

ЯМЗ-658

Это 8-и цилиндровая версия предыдущего силового агрегата. Как и его, более старый аналог, ЯМЗ-238, движок имеет объём 14,86 литров. Мощность разных модификаций мотора колеблется в пределах от 330-400 л. с. Все двигатели этой серии оснащены турбокомпрессором ТКР-100.

Основным потребителем этих моторов является Беларусь. Там они устанавливаются на тяжёлые грузовики МАЗ, армейские МЗКТ-69221 и трактора разных моделей.

ЯМЗ-7511

ЯМЗ-7511 является самой современной модификацией 8-и цилиндрового мотора ЯМЗ-238. Двигатель построен по схеме V8. Его мощность колеблется в диапазоне от 360-420 л. с. Все силовые агрегаты этой серии оснащены турбонаддувом.

Основной сферой применения этих силовых агрегатов является специальная и военная техника. Моторы ЯМЗ-7511 можно встретить на военных тягачах, зенитно-ракетных комплексов, баллистических ракет, продукции Минского Завода Колёсных Тягачей и другой спецтехнике.

ЯМЗ-7601

Ещё один продукт глубокой модернизации двигателей ЯМЗ-236. В результате форсировки мощность мотора удалось поднять до 300 л. с.

Двигатели этой серии имеют новый встроенный жидкостно-масляный теплообменник, новую, более мощную водяную помпу, гильзы и поршня мотора так же подверглись изменениям, по результатам которых улучшилось их охлаждение.

Эти силовые агрегаты можно встретить под капотом бортовых автомобилей Урал, а также в моторном отделении автобусов Минского Авто Завода МАЗ.

ЯМЗ-770

Это одна из самых свежих разработок Ярославского Завода. Данный силовой агрегат пока ещё находится в числе перспективных. Техника под этот двигатель только разрабатывается.

Что касается технических характеристик, то мотор является рядным 6-и цилиндровым, с рабочим объёмом 25,86 литров, мощностью от 550 до 800 л. с.

Важными инновационными узлами этого силового агрегата являются:

Данный мотор удовлетворяет самым жёстким экологическим требованиям Евро-6.

ЯМЗ-840

А это один из самых мощных ярославских серийных силовых агрегатов. Он выполнен по схеме V12. Его рабочий объём составляет 25,86 литров, а мощность находится в диапазоне от 500 до 694 л. с. Двигатель разработан ещё в 70-е годы и поэтому отвечает только экологическим нормам Евро-0 и Евро-1.

Сферой применения этого семейства силовых агрегатов являются, прежде всего, карьерные самосвалы БелАЗ, грузоподъёмностью от 70 тонн и специализированная военная техника, например, двухзвенные гусеничные вездеходы для крайнего севера.

Технические характеристики ЯМЗ 236

Тип двигателя: дизель, размерности D*S=130*140 мм, рабочим объемом 11,15 л, 6-цилиндровый, с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на автомобиле.

Модель	ЯМЗ-236БЕ2-1	ЯМЗ-236БЕ2-2	ЯМЗ-236БЕ2-6	ЯМЗ-236БЕ2-8	ЯМЗ-236БЕ2-9
Число и расположение цилиндров	V6
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	11,15
Степень сжатия	17,5
Мощность, кВт (л.с.)	184 (250)
Частота вращения, об/мин	2000
Максимальный крутящий момент, Н·м (кгс·м)	1078 (110)
Частота при максимальном крутящем моменте, об/мин	1100–1300
Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч)	197 (145)
Сцепление	ЯМЗ-182		ЯМЗ-182
КПП	ЯМЗ-238ВМ7		ЯМЗ-238ВМ7	ЯМЗ-238А5
Габариты, мм	2180×1045×1070		1250×1045×1140	2110×1045×1070	2380×1045×1070
Масса, кг	1385		985	1380	1420
ТНВД	133. 5-10
Генератор, модель	1322.3771		6582.3701-03 или 3112.3771	1322.3771
Применяемость	Бортовые автомобили, шасси, седельные тягачи, самосвалы МАЗ-533603, МАЗ-630303, МАЗ-543203, МАЗ-543403, МАЗ-551603 и их модификации	Автомобили МАЗ	Шасси МЗКТ-8022	Автомобили, шасси МАЗ-533603-224; самосвал МАЗ-551603-242	Автомобили МАЗ

Модель	ЯМЗ-236БЕ2-11	ЯМЗ-236БЕ2-19	ЯМЗ-236БЕ2-21	ЯМЗ-236БЕ2-22
Число и расположение цилиндров	V6
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	11,15
Степень сжатия	17,5
Мощность, кВт (л.с.)	184 (250)
Частота вращения, об/мин	2000
Максимальный крутящий момент, Н·м (кгс·м)	1078 (110)
Частота при максимальном крутящем моменте, об/мин	1100–1300
Минимальный удельный расход топлива, г/кВт·ч (г/л. с.·ч)	197 (145)
Сцепление	ЯМЗ-182	ЯМЗ-182-15	ЯМЗ-182-15	ЯМЗ-182-15
КПП	ЯМЗ-238ВМ1	ЯМЗ-2381-26	ЯМЗ-2381-07	ЯМЗ-2381-06
Габариты, мм	2180×1045×1070	2180×1045×1140	2180×1045×1070
Масса, кг	1385
ТНВД	133.5-10	133.5-30
Генератор, модель	1322.3771	6582.3701-03 или 3112.3771	—	—
Применяемость	Автомобили, шасси МАЗ-533603-240, МАЗ-630303-245	Шасси МЗКТ-8022-020	Шасси МАЗ-533603-240, -630303-245	Автомобили МАЗ: бортовые, шасси, сед. тягачи, самосвалы МАЗ-533603, -630303, -543203, -543403, -551603 и их модификации

Наименование показателя	ЯМЗ-236М2	ЯМЗ-236Г	ЯМЗ-236Д	ЯМЗ-236ДК
Число и расположение цилиндров	V6
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем цилиндров, л	11,15
Номинальная мощность, кВт (л. с.)	132 (180)	110 (150)	129 (175)	136 (185)
Номинальная частота вращения, мин-1	2100	1700	2100	2000
Максимальный крутящий момент, Н.м (кгс.м)	667 (68)	—	667 (68)	716 (73)
Частота вращения при максимальном крутящем моменте, мин-1	1250-1450	—	1300-1500	1300-1500
Минимальный удельный расход топлива, г/кВт.ч (г/л.с.ч)	214 (157)	—	—	—
Удельный расход топлива при номинальной мощности, г/кВт.ч (г/л.с.ч)	227 (167)	220 (162)	220 (162)	220 (162)
Расход масла на угар, % к расходу топлива, не более	0,5	0,5	0,5	0,5
Ресурс до капитального ремонта, час	10000	8000	8000	8000
Масса незаправленного двигателя, кг	890	890	990	1090

Ремонт ТНВД ЯМЗ

Классика отечественного дизеля



Предлагаем услуги по ремонту ТНВД дизельных силовых агрегатов ЯМЗ по самым привлекательным ценам в Москве.

Наиболее частыми «гостями» нашего сервиса являются двигатели семейства ЯМЗ 236/238, которыми оборудуют большегрузные автомобили, включая КрАЗ, КАМАЗ и другие. ЯМЗ применяет топливные насосы высокого давления механического типа, с рядным расположением плунжеров и непосредственным впрыском. Устройство отличается высокой надежностью и неприхотливостью, однако и оно выходит из строя по мере износа. Потому следует обращать внимание на состояние топливной системы силового агрегата ЯМЗ и своевременно проводить ремонт.



Причины поломок и их признаки на силовых агрегатах ЯМЗ



Несмотря на то, что ТНВД и топливная система в целом выполнена с учетом особенностей российского топлива, со временем поломки настигают и ее. Основными причинами выхода ТНВД из строя являются:



• Заклинивание распылителей форсунок, что ведет к повышенному износу плунжеров, в результате чего выходит из строя насос ЯМЗ.
• Длительная эксплуатация засоренных топливных фильтров приводит к снижению давления топлива и повышению износа насоса.
• Несвоевременная замена масла также приводит к повышенному износу ТНВД ЯМЗ и его быстрому выходу из строя.
• В топливном баке имеет свойство скапливаться отстой – грязь, мусор и примеси из дизельного топлива. Если бак регулярно не очищать, отстой попадает в ТНВД ЯМЗ и может существенного его повредить.



Основными признаками неисправности ТНВД являются:



• Резкое повышение расхода топлива
• Изменение характера выхлопов, увеличение количества дыма из выхлопной трубы
• Запах дизельного топлива в кабине, что может свидетельствовать о протечке горючего из ТНВД
• Изменение звука работы ТНВД, появление нехарактерных шумов
• Потеря стабильности работы двигателя на малых оборотах и явное уменьшение мощности.



Особенности диагностики ТНВД семейства ЯМЗ 238/236



ТНВД на ЯМЗ семейства 238 имеет конструкцию из 6 или 8 плунжеров в ряд (так как модель 238 – это восьмицилиндровое решение, а 236 – шестицилиндровое). Устройство полностью механическое. В конструкции предусмотрено автоматическое регулирование опережением впрыска топлива при помощи центробежной муфты.



Чтобы правильно диагностировать ТНВД на ЯМЗ 238/236 необходимо:



• Провести функциональную диагностику, проверить состояние агрегата без снятия с мотора. Важно проверять не только состояние самого насоса, но всей топливной системы, включая форсунки.
• Если проблема не выявлена, ТНВД снимается и проверяется на специальном стенде, благодаря чему обеспечивается проверка функциональных параметров насоса.
• Наконец, для самой точной диагностики, проводится полная разборка устройства и его дефектовка. Обнаруживаются признаки механического износа: задиры, нарушения геометрии. В первую очередь подвержены негативным изменениям плунжерные пары и нагнетательны, клапаны.

По итогам диагностики определяется характер поломок и перечень работ по ремонту.



Ремонт ТНВД семейства ЯМЗ 236 / 238, а также других моделей



Так как большинство популярных ТНВД для ЯМЗ, включая семейство 236/238, является полностью механическими, в ходе ремонта не применяют высокотехнологичное оборудование для прошивки электроники. Однако, ремонт подразумевает несколько важных процедур:



• Замена изношенных и одноразовых деталей (прокладки, уплотнители и т.п.)
• Механическая обработка деталей с измененной геометрией.
• Очистка форсунок от загрязнений и/или ремонт и замена форсунок
• Замена вышедших из строя технических узлов ТНВД.
• Регулировка ТНВД на основе регулировочных таблиц для оптимизации работы топливной системы.

Благодаря тщательной диагностике, профессиональному ремонту и точной регулировке топливной системы, обеспечивается заметное продление срока эксплуатации оборудования и повышение КПД работы двигателя.



Электронные системы управления рядными ТНВД

Рядный ТНВД с электронным управлением. Общий вид рядного ТНВД с электронным управлением: 1 – гильза; 2 – втулка управления; 3 – рейка подачи топлива; 4 –плунжер; 5 – кулачковый вал; 6 – электромагнитный клапан начала подачи топлива; 7 – вал управления регулирующей втулкой; 8 – электромагнитный регулятор количества топлива; 9 – индуктивный датчик положения рейки; 10 – вилочное соединение; 11 – диск; 12 – топливоподкачивающий насос.

Как и в обычном рядном ТНВД, оснащенном механическим регулятором, количество впрыскиваемого топлива является функцией положения управляющей рейки подачи топлива 3 и частоты вращения вала привода ТНВД.

Управление рейкой осуществляется с помощью специального электромагнитного регулятора количества топлива 8, присоединенного непосредственно к ТНВД. Электромагнитный регулятор состоит из катушки и сердечника, воздействующего на рейку ТНВД.

Положение рейки насоса определяется индуктивным датчиком положения рейки 9, закрепленным на ней. В катушку электромагнитного регулятора, в зависимости от сигналов входных датчиков температуры двигателя, частоты вращения вала насоса, положения педали управления рейкой и др. от блока управления поступает ток возбуждения различной величины. При этом сердечник регулятора, втягиваясь под воздействием магнитного поля, воздействует на рейку насоса преодолевая усилие пружины, изменяя количество впрыскиваемого топлива.

С увеличением силы тока поступаемого от блока управления, сердечник, втягиваясь на большую величину и воздействуя на рейку, увеличивает подачу топлива. При отключении соленоида пружина прижимает рейку в положение остановки двигателя и прекращает подачу топлива.

На кулачковом валу ТНВД устанавливается зубчатое колесо, которое при вращении подает импульсы на индуктивный измерительный преоб­разователь. Электронный блок управления использует импульсные ин­тервалы для вычисления частоты вра­щения коленчатого вала двигателя.

Датчик положения рейки подает сигналы для различных устройств на двигателе и автомобиле:

• сигнал о моменте переключения передач для гидравлической коробки передач; сигнал для подачи максимальной порции топлива скоординированной с давлением наддува для соблюдения норм на дымность отработавших газов;
• сигнал о нагрузке, как указание момента переключения для переключения передач в механической коробке передач;
• сигнал для измерения расхода топлива;
• сигнал для запуска рецеркуляции отработавших газов;
• сигнал диагностики и др.

Датчик положения рейки 1 – контрольная катушка; 2 – сердечник; 3 – короткозамкнутое подвижный контур; 4 – рейка; 5 – лыска; 6 – возвратная пружина; 7 – измерительная катушка; 8 – магнитопровод; 9 – неподвижный контур

Датчик состоит из пластинчатого стального сердечника 2 с двумя наружными открытыми концами. На одном конце закреплена измерительная катушка 7, которая запитывается переменным током 10 кГц, на другом конце контрольная катушка 1. Короткозамкнутый подвижный контур 3, предназначенный для регистрации хода рейки крепится к ней. Датчик хода рейки соединен с блоком управления.

Принцип работы датчика состоит в том, что короткозамкнутый неподвижный контур 9, окружающее конец сердечника, экранирует переменное магнитное поле (индукцию), вырабатываемое контрольной катушкой 1. Распространение магнитного поля ограничивается пространством между катушкой и короткозамкнутым кольцом. Учитывая то, что короткозамкнутое подвижное кольцо перемещается вместе с рейкой и изменяет своё положение относительно измерительной катушки, магнитное поле воздействующее на измерительную обмотку изменяется. Реагирующая цепь преобразует отношение индукции измерительной катушки 7 к индукции контрольной катушки 1 в отношении напряжений, которые пропорциональны ходу рейки. Величина измеряемого напряжения постоянно сравнивается с напряжением контрольной катушки. Датчик информирует о текущем положении рейки с точностью 0,2 мм.

Электронный блок управления сравнивает частоту вращения и другие параметры работы двигателя с целью определения оптимального ко­личества подаваемого топлива (выра­жаемого как функция положения рей­ки). С помощью электронного контрол­лера сравнивается положение рейки насоса с конкретной точкой для опре­деления значения тока возбуждения соленоида, который сжимает возврат­ную пружину. Когда отклонения опре­деляются, регулируется ток возбужде­ния, обеспечивая смещение рейки насо­са к более точному положению.

Подача топлива к форсункам принципиально не отличается от механических ТНВД. Однако в насосах с электронным управлением отсутствует муфта опережения впрыска и в них угол опережения впрыска управляется по сигналам, подаваемым от блока управления в электромагнитный клапан начала подачи топлива. В зависимости от величины силы тока поступающего в катушку электромагнитного клапана начала подачи топлива 6 (рис. ), его сердечник, преодолевая сопротивление пружины, втягивается в катушку на определенную величину, поворачивая при этом вал управления 7 регулирующей втулкой. В свою очередь вал управления связан с втулкой управления. При повороте вала управляющая втулка может приподниматься или опускаться. При обесточивании электромагнитного клапана вал под воздействием пружины переводит втулки в верхнее положение (поздний впрыск).

Начало подачи может регулироваться при изменении положения втулок в пределах до 40° поворота коленчатого вала. Принцип работы прецизионных деталей гильзы, плунжера и управляющей втулки показан на рисунке.

Принцип работы плунжерной пары с управляющей втулкой. a – НМТ плунжера; b – начало подачи топлива; c – завершение подачи топлива; d – ВМТ плунжера; h2 – предварительный ход; h3 – полезный ход; h4 – холостой ход; 1 – нагнетательный клапан; 2 – полость высокого давления; 3 – втулка плунжера; 4 – управляющая втулка; 5 – винтовая канавка плунжера; 6 – распределительное отверстие в плунжере; 7 – плунжер; 8 – пружина плунжера; 9 – роликовый толкатель; 10 – кулачок; 11 – разгрузочное отверстие; 12 – камера низкого давления.

Плунжер кроме обычной спиральной канавки изменяющей подаваемую порцию топлива к форсункам имеет распределительное отверстие 6, которое может быть закрыто или открыто управляющей втулкой 4. При движении плунжера вниз топливо поступает в надплунжерное пространство.

При движении плунжера 7 вверх, до тех пор, пока распределительное отверстие 6 находится в полости всасывания камеры низкого давления 12, давление в полости нагнетания 2 выравнивается с давлением во всасывающей полости через центральный канал.

Как только распределительное отверстие 6 плунжера перекрывается кромкой управляющей втулки 4 полость всасывания и полость высокого давления разобщаются (рис b) и давление в полости нагнетания начинает расти. После того как под воздействием высокого давления открывается нагнетательный клапан 1, давление в трубопроводе высокого давления растет до величины открытия иглы форсунки (начало впрыска).

Впрыск продолжается при движении плунжера вверх пока кромка спиральной канавки 5 не достигнет разгрузочного отверстия 11 (рис. с) в управляющей втулке 4. После этого давление в полостях выравнивается, и нагнетательный клапан 1 под воздействием пружины и давления топлива закрывается.

Регулирование начала впрыска топлива зависит от частоты вращения коленчатого вала, нагрузки на двигатель и его температуры. Начало впрыска топлива зависит от положения управляющей втулки, размещенной в кольцевой выточке гильзы. Изменение начала впрыска происходит одновременно во всех секциях насоса за счет поднятия или опускания управляющих втулок. Начало впрыска топлива зависит от положения управляющей втулки, так как нагнетание может произойти только после перекрытия распределительного отверстия плунжера 6, в противном случае топливо через вертикальный канал и отверстие 6 будет вытесняться полость 12 и давление в надплунжерном пространстве возрастать не будет. В момент перекрытия отверстия 6 полость в надплунжерным пространством становится герметичной и давление топлива начинает резко возрастать, открывая при этом нагнетательный клапан. Если втулка находится относительно отверстия плунжера 6 выше, впрыск начинается позже, так как позже будет перекрываться окно плунжера. При более низком положении втулки относительно окна плунжера перекрытие окна плунжера будет более ранним и впрыск начинается раньше. Ход втулки составляет около 5,5 мм при изменении угла опережения впрыска топлива 12° по углу поворота коленчатого вала.

Регулирование количества подаваемого топлива осуществляется как и у обычных механических ТНВД поворотом плунжера 7, на котором распределительное отверстие 6 соединено с винтовой канавкой 5 плунжера. Если плунжер повернут на небольшой угол, количество подаваемого топлива будет малым, так как спиральная канавка очень быстро после закрытия распределительного отверстие в плунжере 6 управляющей втулкой достигает разгрузочного отверстия 11 втулки. При большем повороте плунжера подача топлива соответственно увеличивается.

Прекращение подачи топлива осуществляется при останове двигателя. При этом плунжер устанавливается в такое положение, при котором в любой позиции между мертвыми точками полости всасывания и нагнетания соединены через центральное отверстие плунжера.

Основные неисправности рядных электронных ТНВД и их причины.

• Большинство неисправностей электронных рядных ТНВД, аналогичны механическим рядным ТНВД. Отличительными особенностями являются неисправности электронной части насоса.
• Двигатель не запускается. Повреждена обмотка электромагнитного регулятора количества топлива; неисправность блока управления; остальные неисправности характерные как и для механических рядных ТНВД.
• Блок управления двигателя включает программу аварийной работы, двигатель не развивает полной мощности. Замыкание обмоток катушек индуктивного датчика положения рейки или индуктивного датчика частоты вращения кулачкового вала ТНВД.
• Неправильное измерение частоты вращения. Биение зубчатого колеса импульсов более 0,03 мм.

00:4922.05.2013

Проверка механизма опережения на ТНВД H типа с дополнительной втулкой

Для определения работоспособности электромагнита опережения, регулировки втулок опережения, рекомендую выкрутить с регулятора заглушку, вставить внутрь отвёртку, упёршись в сам сердечник электромагнита и прогазовывать, наблюдая за перемещением вниз электромагнита. Чем раньше зажигание, тем ниже перемещается электромагнит. Можно также вручную делать зажигание раньше, имея достаточный опыт в работе дизельных двигателей.

Устройство ямз 236

Двигатель ЯМЗ 236, описание и характеристики

Двигатель ЯМЗ-236 первый из V-образных силовых агрегатов ЯМЗ, до него Ярославский моторный завод выпускал только рядные моторы: 4-цилиндровый ЯАЗ-204 и 6-цилиндровый ЯАЗ-206. Так как компоновка нового двигателя была признана более удачной, то выпуск рядных моделей старого образца был прекращен в восьмидесятых годах прошлого столетия. Все оставшиеся V-образные дизели ЯМЗ, это лишь развитие конструктивных разработок, заложенных при проектировании двигателя ЯМЗ-236.

Все шестицилиндровые двигатели серии ЯМЗ-236, вне зависимости от наличия турбонаддува имеют одинаковый объем – 11,15 л, размерность DxS 130 на 140 мм и угол развала 90°. Двигатели ЯМЗ-236М2 представляют собой шестицилиндровые модели семейства четырехтактных дизелей ОАО «Автодизель».

Технические характеристики и устройство

Производитель	ОАО «Автодизель»
Тип	дизельный
Объём	11 150 см3
Максимальная мощность	150-300 л.с., при 1700-2100 об/мин
Максимальный крутящий момент	667-1275 Н·м, при 1200-1500 об/мин
Конфигурация	V-образный
Цилиндров	6
Клапанов	12
Экологические нормы	Евро 0 — 3
Ход поршня	140 мм
Диаметр цилиндра	130 мм
Степень сжатия	17,5
Система питания	подкачивающий насос низкого и топливный насос высокого давления, с непосредственным впрыском
Охлаждение	жидкостное
Клапанной механизм	OHV
Материал блока цилиндров	чугун
Материал ГБЦ	чугун
Ресурс	800 тыс. км.
Тактность (число тактов)	4
Порядок работы цилиндров	1-4-2-5-3-6
Рекомендованное топливо	дизельное

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6-ю цилиндрами, которые расположены параллельно и имеют угол наклона в 90 градусов. Горючее поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при своем ходе в 140 мм. На двигателе установлен топливный насос высокого давления механического типа и форсунки, которые непосредственно и совершают впрыск на каждый цилиндр. Каждая головка блока имеет по 6 клапанов — 3 впускных и 3 выпускных. Система охлаждения — жидкостная с принудительной циркуляцией, которая приводится при помощи водяного насоса.

Силовые агрегаты рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 60ºС до плюс 50ºС, относительной влажности до 98% при температуре 25ºС, запыленности воздуха до 0,4 г/м3, а также на движение автомобиля в горных условиях на высоте до 4500 м над уровнем моря и преодоление перевалов до 4650 м над уровнем моря при соответствующем снижении мощностных и экономических показателей.

Рекомендуемые марки топлив, применяемых для двигателя в зависимости от температуры окружающего воздуха:

Температура	Топливо по ГОСТ 305-82
0ºС и выше	Л-0,2-40; Л-0,2-62
Выше минус 20ºС	3-0,2 минус 35
Выше минус 30ºС	3-0,2 минус 45
Выше минус 50ºС	А-0,2

Двигатель ЯМЗ 236, 238 и 240: характеристики, неисправности и тюнинг

Двигатель ЯМЗ – это основной силовой агрегат, которым комплектуются большегрузные автомобили производства России и стран СНГ.

Бренд ЯМЗ принадлежит одному из старейших отечественных предприятий – Ярославскому моторному заводу «Автодизель». В настоящее время он входит в дивизион «Силовые агрегаты» российской автомобилестроительной компании «Группа ГАЗ».

На базе производственных мощностей ЯМЗ «Автодизель» организовано серийное производство нового поколения тяжелых дизельных моторов ЯМЗ-650, различные модификации которых имеют мощность в диапазоне 362…412 л. с.

Кроме новейших силовых агрегатов, изготавливаемых по зарубежным лицензиям, завод продолжает выпускать и хорошо себя зарекомендовавшее семейство дизельных двигателей ЯМЗ 238 и ЯМЗ серии 236. Несмотря на несколько устаревшую конструкцию, они обладают высокими показателями надежности, ремонтопригодности и долговечности.

Устанавливаются эти двигатели на автомобили МАЗ, «Урал» и др. Идя навстречу пожеланиям постоянных заказчиков, специалисты предприятия в 2014 году модернизировали ряд двигателей типа ЯМЗ 238 и ЯМЗ серии 236, после чего они стали соответствовать требованиям европейского стандарта «Евро-3».

Технические параметры

ЯМЗ 236 М2:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТР	ЗНАЧЕНИЕ
Рабочий объем цилиндров, л	11.5
Мощность, л. с./об. в мин.	180/2100
Количество цилиндров	6
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Мах момент, Нм/об. в мин.	667/1250-1450
Габаритные размеры, мм (с навесным оборудованием)	1840х1040х1070
Максимальный вес, кг (с навесным оборудованием)	1205

ЯМЗ устанавливались на различные модификации большегрузных автомобилей МАЗ, Урал (236) и МАЗ, КрАЗ, Урал (238).

Устройство двигателя

Все дизельные двигатели ЯМЗ, входящие в семейство 236/238, конструктивно идентичны.

Блок цилиндров представляет собой отливку из низколегированного серого чугуна с V-образным расположением цилиндров.

В связи с тем, что на одной шейке коленчатого вала размещается два шатуна (отдельно для каждого ряда цилиндров). При этом правый ряд цилиндров смещен относительно левого на 35 мм.

• Посадочные места под вкладыши коренных подшипников растачиваются вместе с крышками, поэтому последние устанавливаются в строго определенном положении и имеют соответствующую маркировку.
• Гильзы цилиндров отливаются из чугуна специального сорта. Сверху гильзы уплотняются прокладкой головки блока цилиндров, а снизу – резиновыми кольцами.
• Коленвал силовых агрегатов изготавливается из стали методом горячей штамповки. Для двигателя ЯМЗ 236 коленвал выполняется с тремя шатунными шейками и четырьмя коренными опорами. Двигатель ЯМЗ 238 оснащается коленвалом с четырьмя шатунными шейками и пятью коренными опорами.
• Головка блока цилиндров отливается из того же материала, что и сам блок. Для отвода тепла от головки блока используется водяная рубашка, которая сообщается с водяной рубашкой основного блока. Стык головки и блока уплотняется резиновой прокладкой.
• Механизм газораспределения двигателей – верхнеклапанный с нижним расположением распредвала. Сам вал расположен в развале блока цилиндров. Выполнен он из углеродистой стали с закаленными опорами и кулачками.
• Клапана газораспределительного механизма вместе с пружинами, толкателями и форсунками расположены в головке блока цилиндров. Седла клапанов изготавливаются из жаропрочного сплава и затем запрессовываются в специальные гнезда.

Аналогичным образом устроен и двигатель серии ЯМЗ 240, который представляет собой спаренный ЯМЗ 236. Базовым среди его многочисленных модификаций, мощность которых находится в диапазоне от 360 до 800 л. с., считается мотор ЯМЗ 240 М2, устанавливаемый на 30-ти тонные карьерные самосвалы БелАЗ 7540.

Среди силовых агрегатов этой серии особой популярностью пользуется форсированный турбонаддувом мотор ЯМЗ 240 НМ2, предназначенный для установки на 42-х тонные самосвалы БелАЗ 7547.

Техническое обслуживание

Двигатели ЯМЗ известны своей неприхотливостью. При внимательном отношении к ним и надлежащем уходе эти моторы могут эксплуатироваться без ремонта не один десяток лет. Подтверждается это, например, длительной эксплуатацией грузовиков МАЗ с двигателями именно Ярославского моторного завода.

Техническое обслуживание двигателей ЯМЗ 236, 240, 238 в общем случае сводится к:

1. смене отработанного масла после каждых 7,5 тысяч км пробега;
2. регулярной замене масляных фильтров;
3. контролю за тем, чтобы дизельное топливо не попало в автомасло;
4. очистке или замене воздушных фильтров.

Особенно внимательно необходимо следить за тем, чтобы солярка в процессе эксплуатации не попала в моторное масло. Попав в моторное масло, она разжижает его и, кроме того, активно смывает масляную пленку со всех трущихся поверхностей.

В результате этого двигатель МАЗ либо застучит либо заклинит, что приведет к длительному и дорогостоящему ремонту, а в отдельных случаях потребует и его замены.

Неисправности

Двигателям ЯМЗ 236 и ЯМЗ серии 238 присущ ряд типовых неисправностей, характерных для дизельных силовых агрегатов. Выявив неисправность, владельцу нужно определить причины ее возникновения.

Для того чтобы правильно диагностировать дефект, желательно обладать следующей информацией:

1. Неисправность носит постоянный характер или проявляется периодически.
2. Дефект возникает при запуске мотора; движении автомобиля с постоянной скоростью или при торможении (ускорении) двигателем; определенном режиме работы (холостой ход, горячий или холодный мотор).

ПРИЗНАКИ НЕИСПРАВНОСТИ	ПРИЧИНЫ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
1. Двигатель МАЗ и ЯМЗ не запускается.	Ÿнасос подкачки не подает горючее; неисправны форсунки; свечи накаливания вышли из строя.
2. Двигатель автомобиля МАЗ теряет мощность.	Ÿпротечка топлива в трубках высокого давления; Ÿнедостаточная доза впрыскиваемого топлива; Ÿповрежден распылитель.
3. Обороты двигателя «плавают».	Ÿзавоздушена система подачи топлива; Ÿизношен газораспределительный механизм; Ÿлопнула пружина форсунки.
4. Черный дым из глушителя.	Ÿпоздний впрыск топлива; Ÿзаклинила игла распылителя; Ÿнедостаточная компрессия в цилиндрах; Ÿлопнула пружина форсунки.
5. Посторонние стуки в моторе.	Ÿранний впрыск топлива; Ÿизношены шатунные и/или поршневые вкладыши; Ÿповышенное давление открывания форсунки; Ÿизношены поршневые кольца.

Тюнинг

Тюнинг мощных дизельных моторов, устанавливаемых на большегрузные транспортные средства, принципиально отличается от тюнинга дизельных моторов легковых автомобилей.

Основная задача тюнинга силовых агрегатов грузовиков связана не с повышением их мощности, а направлена на уменьшение естественного износа деталей моторов и компенсацию потерь, связанных с применением некачественного отечественного дизельного топлива.

Эффективно бороться с этими факторами помогают новейшие разработки отечественной промышленности, среди которых можно выделить:

1. Магнитные и магнитоэлектрические активаторы топлива.
2. Вихревые озонаторы воздуха.

Использование этих устройств позволяет:

• уменьшить износ поршневой группы силового агрегата на 20-30%;
• повысить надежность запуска и стабильность работы мотора в зимнее время года;
• улучшить полноту сгорания дизельного топлива, что приведет к экономии топлива на 20-30%; повышению мощности силового агрегата; существенному снижению дымности и токсичности выхлопа.

За счет изложенного значительно увеличится срок службы дизельного мотора без поломок и значительного износа.

Технические характеристики ЯМЗ 236, устройство основных узлов

Дизельные двигатели моделей 236 и 238 были разработаны конструкторами Ярославского моторного завода и пришли на смену устаревшему семейству двухтактных двигателей ЯМЗ 204/206. Принципиальным отличием новых моторов стал четырёхтактный цикл работы, который значительно повысил эксплуатационные данные двигателей. В конструкции агрегатов применили схему с V-образным расположением блоков цилиндров, при этом двигатель ЯМЗ 236 имел шесть цилиндров, а ЯМЗ 238 – восемь. На фотографии два двигателя ЯМЗ 236, хорошо виден топливный насос, над которым расположены коллекторы подачи воздуха. Отверстие для установки воздушного фильтра заклеено защитной бумагой.

Блок цилиндров

Два блока цилиндров имеют между собой угол 90 градусов и общее основание, являющееся верхней частью картера двигателя. Для упрощения конструкции шатуны противоположных цилиндров крепятся на одной шатунной шейке коленчатого вала. Из компоновочных соображений оси цилиндров имеют смещение на 35 мм. Блок цилиндров изготовлен из серого чугуна с низким количеством легирующих элементов. При расчете блока особое внимание было уделено обеспечению жесткости, что позволило достичь высоких технических характеристик двигателя ЯМЗ 236.

В блоках цилиндров установлены сменные гильзы, так называемого мокрого типа – охлаждающая жидкость омывает наружную часть гильз. В блоке имеются опоры для подшипников распределительного и коленчатого валов. Обработка постелей подшипников коленчатого вала ведется при установленных крышках. Поэтому крышки не взаимозаменяемы и должны устанавливаться в строго определенном положении.

В передней части блока установлен корпус блока шестерен привода газораспределительного механизма, в задней части закреплен картер маховика, изготовленный в виде отдельной детали. На крышке корпуса шестерен устанавливается насос охлаждающей жидкости. Жидкость из насоса нагнетается в блоки цилиндров по каналу в крышке и корпусе шестерен. Внутри крышки имеются дополнительные протоки для охлаждающей жидкости. На крышке шестерен имеется отфрезерованная плоскость со штриховыми метками, использующимися совместно с меткой на шкиве коленчатого вала для настройки точки начала впрыска топлива. Привальная установка меток является непременным условием обеспечения технических характеристик ЯМЗ 236.

Головки блоков и система газораспределения

Каждый блок ЯМЗ 236 имеет отдельную головку на три цилиндра. Головка изготовлена из чугуна и крепится к блоку стальными шпильками. Блок и головка имеют общую рубашку охлаждения, что обеспечивает равномерный температурный режим работы двигателя. Между деталями устанавливается прокладка, на ранних моделях изготовленная из асбеста с металлическими окантовками отверстий цилиндров и проток охлаждающей жидкости.

Каждый цилиндр имеет по два клапана. Привод клапанов осуществляется коромыслами и штангами от единственного распределительного вала, установленного в развале блоков цилиндров. Привод вала – от носка коленчатого вала через несколько косозубых шестерен. Установка распределительного вала производится по меткам на шестернях. На фото, расположенном в статье, мотор ЯМЗ 236 со снятой клапанной крышкой.

В головке устанавливается форсунка для впрыска топлива и трубка обратного слива избытка топлива в топливный бак. Сверху головка закрывается тонкостенной крышкой.

Поршневая группа и коленчатый вал

Технические характеристики ЯМЗ 236 обеспечиваются коленчатым валом с четырьмя коренными опорами, изготовленным из высокоуглеродистой стали. Благодаря такой конструкции и материалу вал имеет большую жесткость и высокую износостойкость. Внутри коленчатого вала выполнены каналы для подачи масла под давлением к коренным и шатунным подшипникам. В конструкции вала применены дополнительные противовесы на щеках и два отдельных противовеса на носке вала и маховике. В задней опоре имеется паз, в который входят бронзовые полукольца, предохраняющие вал от осевых смещений. Оба конца вала имеют уплотняющие сальники. В носке вала установлена съемная ведущая шестерня привода механизма газораспределения.

Шатуны двигателя стальные с невзаимозаменяемыми крышками подшипников. Поршни ЯМЗ 236 изготовлены методом литья из алюминиевого сплава и имеют пять проточек под поршневые кольца. В отливке поршня имеется камера сгорания, выполненная в форме тороида. Три кольца для обеспечения компрессии имеют в сечении форму трапеции. Все детали поршневой группы разбиваются на размерные группы, что облегчает подбор деталей при ремонте.

Система смазки

Масляным резервуаром двигателя ЯМЗ 236 служит поддон картера. Оттуда масло поступает в шестеренчатый насос и под давлением подается к подшипникам коленчатого и распределительного валов, верхним головкам шатунов, коромыслам и штангам привода клапанов. Насос может прокачивать до 140 литров масла в минуту. Остальные узлы двигателя смазываются масляным туманом, образующимся при работе двигателя. Всего в системе смазки находится 24 литра масла. Очистка идет по двум ступеням – фильтром грубой очистки и центробежным изделием для тонкой очистки. Через центрифугу проходит около 10 процентов прокачиваемого насосом масла. После очистки оно стекает обратно в картер. Обслуживание центрифуги заключается в промывании внутренней полости от осевшей грязи. Фильтр грубой очистки представляет собой латунную мелкоячеистую сетку. При обслуживании мотора сетку просто промывают и устанавливают обратно. Технические характеристики ЯМЗ 236 напрямую зависят от работоспособности системы смазки.

При работе двигателя необходимо следить за давлением масла, которое должно находиться в пределах 4…7 атмосфер. В жаркую погоду давление может несколько снижаться из-за высокой температуры масла в двигателе. Дополнительное охлаждение масла осуществляется с помощью отдельного радиатора, расположенного перед радиатором охлаждающей жидкости. При максимальном режиме работы через устройство в минуту проходит до 25 литров масла. Охлажденное в радиаторе масло сливается в картер двигателя.

Система охлаждения и питания

Поддержание температурного режима является непременным условием обеспечения технических характеристик двигателя ЯМЗ 236. Расход топлива и масла, а также долговечность двигателя напрямую зависят от температуры мотора. Для поддержания температурного режима двигатель оборудован радиатором со специальным клапаном, позволяющим увеличить температуру закипания охлаждающей жидкости до 116-119 градусов.

Охлаждение жидкости производится шестилопастным вентилятором с приводом от шестерен газораспределительного механизма. На валу вентилятора на подшипниках установлен промежуточный шкив привода генератора и компрессора системы пневматического привода тормозов. Вентилятор установлен в специальном кожухе, который направляет поток воздуха. Интенсивность охлаждения регулируют установленные перед радиатором жалюзи с ручным приводом из кабины водителя. Двигатель соединен с радиатором резиновыми шлангами. Общая емкость системы составляет 28 литров. На фотографии в статье показан общий вид ЯМЗ 236 с турбокомпрессором и коробкой передач.

Рабочей температурой двигателя является диапазон значений в пределах 75-98 градусов. Каждый блок цилиндров имеет собственный канал для отвода жидкости, оборудованный термостатом. Завод-изготовитель не рекомендует длительную работу двигателя при температуре охлаждающей жидкости ниже 60 градусов. Контроль температуры ведется по прибору на щитке в кабине водителя.

Опционально в системе охлаждения может быть установлен подогреватель модели ПЖД 400 или 44. Подогреватель устанавливается перед радиатором и основан на прогреве жидкости сгорающим в котле топливом. Под установку подогревателя в блоке двигателя ЯМЗ 236 имеются специальные каналы. Циркуляция жидкости осуществляется отдельным насосом с электрическим приводом. Выхлопные газы отводятся на масляный поддон для разогрева масла. Применение автономного подогревателя улучшает эксплуатационные и технические характеристики ЯМЗ 236. Расход топлива при использовании такой системы заметно ниже, особенно при эксплуатации дизеля при низких температурах.

Система питания

В состав системы входит насос высокого давления с регулятором числа оборотов, фильтры очистки топлива, форсунки впрыска и топливные трубки низкого и высокого давления. Для фильтрации используются фильтры грубой и тонкой очистки. На одной из фотографий в статье показана современная версия ЯМЗ 236 с турбокомпрессором и 9-лопастным вентилятором.

Благодаря усовершенствованию конструкции удельный расход топлива двигателя сократился. Если на первых МАЗ 500 расход составлял около 25 литров при мощности всего 180 сил, то на современных машинах он составляет 33-40 литров при мощности от 300 до 420 сил.

Устройство и регулировки ТНВД и форсунок двигателя ЯМЗ-236

_________________________________________________________________________________________

Устройство и регулировки ТНВД и форсунок двигателя ЯМЗ-236

Топливный насос высокого давления ТНВД ЯМЗ-236

Топливный насос высокого давления ТНВД ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 расположен в развале двигателя между рядами цилиндров и имеет шестеренчатый привод.

Топливный насос ТНВД ЯМЗ-236 многосекционный. Число секций равно шести по числу цилиндров двигателя. Устройство секции насоса высокого давления показано на рис.24.

Рис.24. Секция ТНВД ЯМЗ-236

1–корпус насоса; 2–контргайка; 3–регулировочный болт; 4–втулка поворотная; 5–зубчатый венец; 6–установочный винт; 7–пробка для выпуска воздуха; 8–штуцер; 9–пружина нагнетательного клапана; 10–нагнетательный клапан; 11–корпус нагнетательного клапана; 12–втулка плунжера; 13–плунжер; 14–рейка; 15–тарелка верхняя пружины; 16–пружина толкателя; 17–тарелка нижняя пружины; 18–толкатель; 19–ролик толкателя; 20–кулачковый вал

В корпусе 1 топливного насоса ЯМЗ-236 автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 установлены плунжерные пары, нагнетательные клапаны 10 и штуцеры 8, к которым подсоединяются трубопроводы высокого давления.

Нагнетательный клапан и корпус клапана – прецизионная пара, которая может заменяться только комплектно.

Прецизионную пару составляют и плунжер 13 с втулкой 12.

Правильное положение втулки плунжера ТНВД ЯМЗ-236 относительно корпуса обеспечивается винтом 6. Плунжер 13 приводится в движение от кулачкового вала 20 через роликовый толкатель 18.

В толкатель ввернут регулировочный болт 3, который контрится гайкой 2 и служит для регулировки начала подачи топлива.

Пружина 16 через нижнюю тарелку 17 постоянно прижимает толкатель к кулачку. От проворота толкатель фиксируется сухарем толкателя, который входит в паз на расточке корпуса насоса.

Для изменения количества подаваемого топлива плунжер во втулке 12 поворачивается поворотной втулкой 4 с зубчатым венцом 5, входящим в зацепление с рейкой 14.

Регулировка подачи топлива на номинальном режиме каждой секцией топливного насоса высокого давления ЯМЗ-236 производится поворотом втулки 4 относительного зубчатого венца 5 при ослабленном винте крепления зубчатого венца.

Работа секции ТНВД ЯМЗ-236 протекает следующим образом:

При движении плунжера 13 вниз внутреннее пространство втулки 12 заполняется топливом, и одновременно оно подается насосом низкого давления в подводящий клапан корпуса насоса.

При этом открывается впускное отверстие, и топливо поступает в надплунжерное пространство. При обратном движении плунжера топливо перепускается в топливо подводящий канал до тех пор, пока торцовая кромка плунжера не перекроет впускное отверстие втулки.

При дальнейшем движении плунжера ТНВД ЯМЗ-236 вверх давление в надплунжерном пространстве возрастает. Когда давление достигнет величины, при которой открывается нагнетательный клапан, он приподнимется, и топливо поступит по топливопроводу высокого давления к форсунке.

Движущийся плунжер продолжает сжимать топливо. Когда давление достигнет такой величины, что превысит усилие, создаваемое пружиной форсунки, игла форсунки поднимется и начнется процесс впрыскивания топлива в цилиндр двигателя.

По мере движения плунжера вверх наступает момент, когда кромка плунжера открывает отсечное отверстие на втулке, что вызывает падение давления в топливопроводе.

При этом разгрузочный поясок нагнетательного клапана, погружаясь в корпус 11 под действием пружины 9, увеличивает объем в топливопроводе между форсункой и клапаном. Этим достигается более четкая отсечка подачи топлива.

Количество подаваемого топлива дозируется изменением момента конца подачи при постоянном его начале.

При перемещении рейки плунжер топливного насоса высокого давления ЯМЗ-236 поворачивается, и регулирующая кромка открывает отверстие втулки раньше или позже, вследствие чего изменяется продолжительность подачи, а, следовательно, и количество подаваемого топлива.

На поверхности плунжера имеется кольцевая канавка, а во втулке плунжера радиальное отверстие для отвода топлива, просочившегося через зазор в плунжерной паре.

Уплотнение между втулкой плунжера и корпусом ТНВД ЯМЗ-236 осуществляется резиновым кольцом. Из полости вокруг втулки плунжера просочившееся топливо отводится в канал, проходящий вдоль корпуса насоса.

Далее из канала топливо поступает через дренажный трубопровод в топливный бак. В нижней части корпуса насоса расположен кулачковый вал.

Топливный насос ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 в сборе с регулятором частоты вращения, муфтой опережения впрыска и топливоподкачивающим насосом изображен на рис. 25.

Кулачковый вал вращается в роликовых конических подшипниках и промежуточной опоре. Осевой люфт кулачкового вала в пределах 0,01…0,07 мм регулируется набором прокладок. Рейка топливного насоса перемещается в направляющих втулках, запрессованных в корпус насоса.

Выступающий из ТНВД ЯМЗ-236 конец рейки защищен втулкой 3 (рис. 25), в которую ввернут винт 2, ограничивающий мощность двигателя в обкаточный период. Винт-ограничитель контрится проволокой и пломбируется.

В верхней части корпуса насоса имеются подводящий и отводящий каналы, по которым топливо поступает к плунжерным парам.

Со стороны регулятора каналы закрыты пробками с уплотнительными резиновыми кольцами. Со стороны муфты опережения впрыска к подводящему каналу присоединяется подводящий топливопровод, а по отводящему через перепускной клапан отводится избыточное количество топлива.

Продольные каналы со стороны подвода топлива соединены поперечным каналом. Отверстие для выпуска воздуха закрыто пробкой 7 (рис 24).

Рис.25. Топливный насос ЯМЗ-236

1–муфта опережения впрыскивания; 2–винт-ограничитель; 3–втулка; 4–топливопровод низкого давления; 5–перепускной клапан; 6–топливопровод высокого давления; 7–топливный насос высокого давления; 8 болт ограничения максимальной частоты вращения; 9–регулятор частоты вращения; 10– рычаг управления регулятором; 11– болт ограничения минимальной частоты вращения; 12–рычаг останова; 13–топливоподкачивающий насос; А– положение рычага при минимальной частоте вращения холостого хода; Б–положение рычага при максимальной частоте вращения холостого хода; В– положение рычага при работе; Г– положение рычага при выключенной подаче

Регулятор частоты вращения топливного насоса ЯМЗ-236

ТНВД ЯМЗ-236 автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 оснащен всережимным механическим регулятором частоты вращения (рис. 26), который, изменяя подачу топлива в зависимости от нагрузки, поддерживает заданную водителем частоту вращения коленчатого вала двигателя.

Рис.26. Регулятор частоты вращения топливного насоса ЯМЗ-236

1–корректор подачи топлива по наддуву; 2–ось двуплечего рычага; 3–пружина регулятора; 4–двуплечий рычаг; 5–крышка смотрового люка; 6–винт двуплечего рычага; 7–рычаг регулятора; 8–буферная пружина; 9–корпус буферной пружины; 10–регулировочный болт; 11–вал рычага пружины; 12– серьга регулятора; 13–корпус пружины корректора; 14–гайка корректора; 15–пружина корректора; 16–корректор; 17–винт подрегулировки мощности; 18–рычаг рейки; 19–кулиса; 20–пята; 21–грузы регулятора; 22–муфта грузов; 23–ось грузов; 24– державка грузов; 25–ведущая шестерня; 26–сухари; 27–валик державки грузов; 28–стакан; 29–тяга рейки; 30–рычаг пружины; 31–пружина рычага рейки.

Регулятор закреплен на заднем торце топливного насоса ЯМЗ.

Муфта опережения впрыскивания топлива ТНВД ЯМЗ-236

Муфта опережения впрыскивания топлива (рис. 27) устанавливается на двигатели ЯМЗ-236НЕ,Н,БЕ,Б и предназначена для изменения момента начала подачи топлива в зависимости от частоты вращения коленчатого вала двигателя.

Применение муфты опережения впрыскивания способствует получению наилучшей экономичности на различных скоростных режимах.

Муфта опережения впрыскивания ТНВД ЯМЗ-236 имеет две полумуфты, установленные в корпусе 1: ведущую 6 и ведомую 3.

Ведущая полумуфта надета на ступицу ведомой полумуфты и может на ней поворачиваться, а ведомая жестко закреплена на кулачковом валу насоса.

Между полумуфтами расположены два одинаковых груза 10, установленные на осях 5 ведомой полумуфты и две проставки 9, установленные на опорных пальцах ведущей полумуфты.

Между осями 5 и опорными пальцами в распор установлены пружины 13, которые, стремясь увеличить расстояние между ними, поворачивают одну полумуфту относительно другой. В основу работы муфты положен принцип использования центробежных сил грузов.

Рис.27. Муфта опережения впрыскивания топлива ТНВД ЯМЗ-236

1–корпус; 2–кольцо уплотнительное; 3–ведомая полумуфта; 4–шайба; 5–ось груза; 6–ведущая полумуфта; 7,8–манжеты; 9–проставка; 10–груз; 11,12– шайбы регулировочные; 13–пружина

Топливоподкачивающий насос ЯМЗ-236

Топливоподкачивающий насос ТНВД двигателя ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 – поршневого типа.

Топливоподкачивающий насос (рис.28) крепится тремя болтами с левой стороны на корпусе топливного насоса высокого давления и приводится в действие от эксцентрика кулачкового вала через роликовый толкатель.

В корпусе 1 насоса размещены поршень 2, пружина 3 поршня, упирающаяся с одной стороны в поршень, а с другой – в пробку 5, всасывающий 26 и нагнетательный 13 клапаны, прижимаемые к седлам 27 пружинами 14.

Рис.28. Топливоподкачивающий насос ТНВД ЯМЗ-236

1–корпус; 2–поршень; 3–пружина поршня; 4–уплотнительное кольцо; 5, 16–пробки; 6–втулка штока; 7–шток толкателя; 8–толкатель; 9–стопорное кольцо толкателя; 10–сухарь толкатели; 11–ось ролика; 12–ролик; 13–нагнетательный клапан; 14–пружина клапана; 15–уплотнительные шайбы; 17–корпус цилиндра; 18–цилиндр; 19–поршень; 20–шток; 21–рукоятка; 22–защитный колпачок; 23,24,25–уплотнительные всасывающий кольца; 26–клапан; 27– седло клапана

Полость корпуса насоса ТНВД двигателей ЯМЗ-236 автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337, в которой перемещается поршень, соединена каналами с полостями над всасывающим и под нагнетательным клапанами.

Привод поршня осуществляется толкателем 8 через шток 7.

Ролик толкателя вращается на плавающей оси 11, застопоренной двумя сухарями 10 от продольного перемещения.

Одновременно сухари толкателя, перемещаясь в пазах корпуса 1, предохраняют толкатель от разворота.

Шток 7 перемещается в направляющей втулке 6, которая ввернута в корпус насоса на специальном клее.

Шток и втулка представляют собой прецизионную пару.

Для нагнетания топлива при неработающем двигателе насос ТНВД оборудуется топливопрокачивающим насосом.

Этот насос используется для удаления воздуха из топливной системы перед пуском двигателя, а также для заполнения топливом всей магистрали при техническом уходе за топливной аппаратурой.

Форсунка двигателя ЯМЗ-236

Форсунка двигателя ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 – закрытого типа, с многодырчатым распылителем и гидравлическим управлением подъема иглы.

На двигатели устанавливаются форсунки нескольких моделей, имеющие конструктивные и регулировочные отличия.

Модели форсунок двигателей ЯМЗ-236

Все детали форсунки ЯМЗ собраны в корпусе 7 (рис. 29). К нижнему торцу корпуса форсунки гайкой 5 присоединяются проставка 3 и распылитель (мод. 335.1112110-50, 335.1112110-70, 204.1112110-50 и 204.1112110-50.01 соответственно).

Взаимное расположение корпуса форсунки, проставки и распылителя определяется штифтами, запрессованными в проставке. Внутри корпуса 1 распылителя находится запорная игла 2. Корпус и игла составляют прецизионную пару. Распылитель имеет пять распыливающих отверстий.

Усилие затяжки пружины 6 (давление начала впрыскивания) регулируется винтом 12, ввернутым в корпус форсунки. Винт фиксируется гайкой 10.

Для форсунок моделей 204-50 и 204-50.01 усилие затяжки пружины 6 регулируется регулировочными шайбами, установленными в корпус форсунки. Топливо подводится к форсунке через штуцер 8 ввернутый в корпус форсунки. В штуцер запрессован стержень фильтра 15.

Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через полость пружины и отверстия в регулировочном винте и колпачке 9.

Рис.29. Форсунка ЯМЗ модели 267-01

1–корпус распылителя; 2–игла распылителя; 3–проставка; 4–штанга; 5–гайка распылителя; 6–пружина; 7–корпус; 8–штуцер с фильтром; 9–колпак; 10–гайка; 11–шайба; 12–регулировочный винт; 13–тарелка пружины; 14–штифт; 15–щелевой фильтр

Форсунка автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 устанавливается в стакан головки цилиндров.

Под торец гайки распылителя подкладывается гофрированная шайба для уплотнения от прорыва газов.

Форсунки ЯМЗ моделей 261-13

Все детали форсунки ЯМЗ-236 (рис. 30) собраны в корпусе 2. К нижнему торцу корпуса форсунки гайкой 3 присоединяется корпус 4 распылителя, внутри которого находится запорная игла 5.

Игла и корпус распылителя составляют прецизионную пару, которая может заменяться только комплектно.

Распылитель имеет четыре распыливающих отверстия и фиксируется относительно корпуса двумя штифтами 6. Нижний конец штанги 1 упирается в хвостовик иглы распылителя. Сверху на штангу напрессована тарелка 7, в которую упирается пружина 13 форсунки.

Усилие предварительной затяжки пружины регулируется винтом 9, ввернутым в гайку 11 пружины с контргайкой 8. На гайку пружины навернут колпак 10 с уплотнительной шайбой 12.

Рис.30. Форсунка ЯМЗ модели 267-13

1–штанга; 2–корпус; 3–гайка распылителя; 4–корпус распылителя; 5–игла распылителя; 6–штифт; 7–тарелка пружины; 8–контргайка; 9– регулировочный винт; 10–колпак; 11–гайка пружины; 12–шайба; 13–пружина; 14–втулка; 15–штуцер; 16–фильтр;

Топливо к форсунке ЯМЗ-236 подводится через штуцер 15, в который установлена втулка 14, поджимающая сетчатый фильтр 16.

Топливо, просочившееся между иглой и корпусом распылителя, отводится из форсунки через отверстия в гайке пружины и колпаке.

Форсунка устанавливается в стакан головки цилиндров. Под торец гайки распылителя подкладывается медная гофрированная шайба для уплотнения от прорыва газов.

Для уплотнения внутренней полости головки цилиндров на штуцер форсунки надет уплотнитель.

Регулировка форсунок ЯМЗ-236

При обслуживании каждой форсунки двигателя ЯМЗ-236 провести проверку и регулировку в следующем порядке:

Каждую форсунку автомобилей Урал-4320, 43206, Урал-5557 и МАЗ-5551, МАЗ-5335, 5336, 5337 отрегулируйте на давление начала впрыскивания.

Давление начала впрыскивания форсунок моделей 267-01, 267-11, 261-13 (12) регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании – понижается.

Проверить герметичность распылителя по запирающему конусу иглы и отсутствие течей в местах уплотнений линии высокого давления. Для этого создать в форсунке ЯМЗ-236 давление топлива на 1…1,5 МПа (10…15 кгс/см2) ниже давления начала впрыскивания.

При этом в течение 15 секунд не должно быть подтекания топлива из распыливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли.

Герметичность в местах уплотнений линии высокого давления проверить при выдержке под давлением в течение 2 мин; на верхнем торце гайки распылителя (при установке форсунки под углом 15 к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива.

Подвижность иглы проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30-40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распыливания.

Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи.

Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли.

Впрыскивание топлива у новой форсунки ЯМЗ-236 автомобилей МАЗ-5551, МАЗ-5335, 5336, 5337 и Урал-4320, 43206, Урал-5557 сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.

Герметичность уплотнения, соединения и наружных поверхностей полости низкого давления проверять опрессовкой воздухом давлением 0,45-0,05 МПа (4,5-0,5 кгс/см2). Пропуск воздуха в течении 10 секунд не допускается при подводе воздуха со стороны носика распылителя.

Герметичность соединений «распылитель-гайка распылителя» проверять опрессовкой воздухом давлением 0,5-0,1 МПа (5-1 кгс/см2) в течение 10 секунд при подводе воздуха со стороны носика распылителя. Пропуск пузырьков воздуха по резьбе гайки распылителя при погружении ее в дизельное топливо не допускается.

При закоксовке или засорении одного или нескольких распыливающих отверстий распылителя форсунку ЯМЗ-236 разобрать, детали форсунки прочистить и тщательно промыть в профильтрованном дизельном топливе.

При не герметичности по запирающему конусу распылитель в сборе подлежит замене. Замена деталей в распылителе не допускается.

Разборку форсунки ЯМЗ-236 выполнять в следующей последовательности:

Форсунки моделей 267-01, 267-11, 204-50, 261-13(12)

– отвернуть колпак форсунки;

– отвернуть контргайку и вывернуть до упора регулировочный винт;

– отвернуть гайку пружины на полтора – два оборота;

– отвернуть гайку распылителя;

– снять распылитель, предохранив иглу распылителя от выпадания.

Нагар с корпуса распылителя счищать металлической щеткой или шлифовальной шкуркой с зернистостью не грубее “М40”. Распыливающие отверстия прочистить стальной проволокой диаметром 0,3 мм.

Применять для чистки внутренних полостей корпуса распылителя и поверхностей иглы твердые материалы и шлифовальную шкурку не допускается.

Перед сборкой распылитель и иглу тщательно промыть в профильтрованном дизельном топливе. Игла должна легко перемещаться: выдвинутая из корпуса распылителя на одну треть длины направляющей, при наклоне распылителя на угол 45 от вертикали, игла должна плавно, без задержек полностью опускаться под действием собственного веса.

Сборку форсунки ЯМЗ-236 производить в последовательности обратной разборке. При затяжке гайки разверните распылитель против направления навинчивания гайки до упора в фиксирующие штифты и, придерживая его в этом положении, наверните гайку рукой, после чего гайку окончательно затяните.

Момент затяжки гайки распылителя 60…70 Нм (6…7 кг/см), штуцера форсунки 80…100 Нм (8…10 кг/см). После сборки отрегулировать форсунку на давление начала впрыскивания и проверить качество распыливания топлива и четкость работы распылителя.


_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

Двигатель ямз 236 устройство и ремонт

Двигатель ЯМЗ-236: характеристики, устройство, регулировка

ЯМЗ-236 – легендарный дизельный двигатель, который производит ОАО «Автодизель», бывший Ярославский моторный завод. Эта V-образная «шестерка» стала популярной в Советском Союзе, а после его распада – и на территории всего СНГ. Двигатель используется по настоящее время на грузовиках, тракторах и комбайнах. Его можно встретить на таких известных автомобилях, как МАЗ, КРАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700.

Ближайшими соратниками этой модели являются ЯМЗ-238 на 8 цилиндров и ЯМЗ-240 – 12-цилидровый. ЯМЗ-236 имеет много модификаций с разным количеством лошадиных сил.

История создания

В 1950-е годы Ярославский завод получил государственный спецзаказ на создание более мощных дизельных двигателей, которые должны были заменить устаревшие ЯАЗ. Эти моторы должны были стать мощнее и экономичнее, чем их предшественники. С другой стороны, государство хотело получить универсальный ДВС, который можно было применять на разных марках автомобилей.

Под руководством выдающегося конструктора СССР и заслуженного ученого Чернышева Г. Д. был создан двигатель ЯМЗ-236, а также все остальное семейство дизельных моторов того времени. Также он разработал не менее легендарную серию агрегатов для КАМАЗа.

Таким образом, родился ДВС, который по сей день знаменит многим. Он отличается высокой мощностью, надежностью, легким ремонтом, простым техническим обслуживанием, а также дешевыми запасными частями. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.

Производство в настоящее время

На сегодняшний день производство ЯМЗ-236 продолжается, хотя существует уже его преемник ЯМЗ-530. Объемы продаваемых моторов не падают, но в связи с военными действиями на Украине прекратилась поставка на Кременчугский автосборочный завод, который производил известные грузовики КРАЗ. Конечно, Ярославский завод потерял сегмент сбыта моторов, но от этого производство не уменьшилось.

Технические характеристики и устройство

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона в 90 градусов. Горючее поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при своем ходе в 140 мм.

Система смазки двигателя ЯМЗ 236

ЯМЗ 236 — четырехтактный дизельный двигатель, устанавливающийся на грузовые автомашины МАЗ 5551 и Урал 4320, а также на их модификации.

Устройство системы

Система смазки ЯМЗ 236 — комбинированная, масло подается самотеком, отдельные узлы смазываются разбрызгиванием либо принудительно, под давлением. К последним относятся детали, испытывающие максимальные механические нагрузки:

Система питания двигателя ЯМЗ-236

• подшипники шестеренок привода маслонасоса, распредвала, шатунные;
• поршни;
• втулки и некоторые другие узлы.

Остальные узлы моторного отсека, в том числе внутренние стенки цилиндров и кулачки распределительного вала обрабатываются маслом, которое вытекает из подшипников коленвала и автоматически разбрызгивается при движении шатунов.

Система смазки двигателя ЯМЗ работает в тесном контакте с топливной системой.

Схема работы топливоподающей аппаратуры дизеля ЯМЗ

Топливоподающая аппаратура системы смазки дизеля ЯМЗ состоит из следующих основных узлов:

Масляный фильтр двигателя ЯМЗ-236

• насоса, подающего топливо под большим давлением;
• корректора подачи горючего;
• насоса для подкачки горючего;
• форсунок;
• фильтра грубой и тонкой очистки топлива;
• топливных проводов.

В некоторых двигателя может присутствовать муфта опережения впрыска.

Схема работы следующая: насос подкачки горючего забирает горючее из бака, при этом оно проходит поочередно через оба очистительных фильтра. После этого очищенное от загрязнителей дизельное топливо поступает на насос, нагнетающий высокое давление.

Он распыляет горючее через трубопроводы и форсунки в цилиндрах, согласно алгоритму их работы. Излишки горючего удаляются через перепускной клапан и жиклер в «тонком» фильтре, они сливаются обратно в бак. Туда же уходит и излишний воздух.

Конструкция фильтра грубой очистки двигателя ЯМЗ 236

Основная деталь его конструкции — фильтрующий элемент, изготовленный из грубого ворсистого хлопкового шнура. Он навивается на основу из металлической сетки и фиксируется меж крышкой и дном корпуса. Корпус устройства представляет собой колпак или колбу, в которую помещена прослойка из намотанного шнура. Топливо подается сверху, выход очищенного горючего осуществляется также сверху. В нижней части конструкции расположено сливное отверстие.

Хлопчатобумажный шнур является расходным, заменяемым материалом.

Фильтр грубой очистки топлива двигателя ЯМЗ-236

Устройство фильтра тонкой очистки

Сконструирован из корпуса-колпака, внутреннего стержня, крышки и сменного фильтрующего элемента. Последний изнутри придавлен к крышке пружиной. С обоих торцов он загерметизирован прокладками. В крышке расположен жиклер либо (на двигателях с электрофакельным устройством) особый клапан, через который удаляются излишки топливовоздушной смеси.

В нижней части конструкции располагается сливное отверстие с пробкой.

Фильтр тонкой очистки топлива дизеля ЯМЗ-236

Функции топливопроводов

Топливопроводы высокого давления в моторе размещены по разным типологиям, так как различен алгоритм работы секций для разных моделей ТНВД. Но все они имеют равную длину. Концы топливных проводов высокого давления обжаты в виде конусов и соединены со штуцерами соответствующего топливонасоса.

Топливопроводы низкого давления двигателя крепятся в соответствующих узлах накидными гайками либо «пустыми» болтами через наконечники. Уплотнение контактов осуществляется при помощи толстостенных медных шайб.

ТНВД ЯМЗ 236

Смазочная система

Система смазки двигателей ЯМЗ 236, как уже упоминалось, комбинированного типа, с «мокрым» картером. Ее основные узлы:

Схема смазки двигателя ЯМЗ-236

• Картер.
• Масляный заборник.
• Масляный насос.
• Редукционный клапан.
• Радиатор.
• Фильтр очистки первой ступени.
• Перепускной клапан.
• Сигнальный светодиод или лампа.
• Масляный фильтр центробежной очистки.
• Распредвал.
• Ось толкателей.
• Коленвал.
• Дифференциальный клапан.
• Форсунка поршневого охлаждения.
• Турбокомпрессор.
• Дроссель.
• Перепускной клапан теплообменника.
• Выключатель вентилятора.
• Привод вентилятора.
• ТНВД.

Перепускной клапан в составе радиатора включен в систему смазки ЯМЗ для того, чтобы отводить часть масла в общую магистраль, если разность давлений до и после теплообменника составляет 274 Кпа или превышает это значение. Аналогичное устройство размещено в масляном фильтре. Оно срабатывает, если разность давлений на входе и на выходе фильтра достигает 200–250 Кпа. При срабатывании клапана загорается световой сигнал на приборной панели, т. к. это означает неисправность в системе смазки двигателя ЯМЗ — либо засорение масляного фильтра, либо загустевание масла.

Схема смазочной системы двигателя ЯМЗ-236

Самым важным элементом системы смазки ЯМЗ является насос для масла. Он состоит из ведущей, ведомой и промежуточной шестерен, шестеренки привода и редукционного клапана, и приводится в действие от коленчатого вала.

Конструкция насоса

Масляный насос ЯМЗ подает смазку к обслуживаемым механизмам напрямую из фильтра, причем две секции насоса качают масло в различные узлы двигателя. Передняя часть, с редукционным клапаном, работает на общую смазочную систему, а задняя часть нагнетает масло в масляный радиатор.

Масляный насос двигателя ЯМЗ-236

Насос получает масло из поддона картера. Его основная, первая секция перекачивает смазку в фильтрующий элемент грубой очистки. Там поток масла разделяется — часть направляется в узел тонкой очистки, откуда потом сливается обратно в картер, а часть — в основную магистраль. Таким образом осуществляется перманентная очистка циркулирующего в двигателе ЯМЗ масла.

Из главной магистрали масло под давлением направляется к опорам распредвала и коренным подшипникам коленвала. Из этих узлов оно по соответствующим каналам отводится к шатунным подшипникам и поршням.

Под давлением, струей смазка идет из передней опоры распредвала внутрь оси толкателей для обеспечения работы втулок. В дальнейшем она распространяется по штангам толкателей и самотеком идет к клапанному механизму.

Задняя секция насоса, работающая на масляный радиатор, обеспечивает своевременное охлаждение всей смазочной конструкции двигателя, т. к. охлажденная смазка подается обратно в картер.

Система смазки двигателя ЯМЗ-236 с односекционным масляным насосом и жидкостно-масляным теплообменником

Видео по теме: ЯМЗ 236

Руководство ЯМЗ – Техническая информация по двигателям ЯМЗ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ ЯМЗ-650.10

Каталог содержит номенклатуру сборочных единиц и деталей дизельного двигателя ЯМЗ-650.10, его модификаций (ЯМЗ 6501.1-, ЯМЗ-6503.10, ЯМЗ-6521) и комплектаций.

Ярославль: ОАО “Автодизель”, 2011. – 79 с.

СКАЧАТЬ



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЕЙ ЯМЗ-236М2, ЯМЗ-238М2

В руководстве изложены основные правила эксплуатации, технического обслуживания двигателей ЯМЗ-236М2, ЯМЗ-238М2, ЯМЗ-238АМ2, ЯМЗ-238ВМ2, ЯМЗ-238ГМ2, ЯМЗ-238ИМ2, ЯМЗ-238КМ2. Руководство предназначено для водителей и операторов стационарных установок.

Ярославль: ОАО “Автодизель”, 2010. – 172 с.

СКАЧАТЬ



СИЛОВЫЕ АГРЕГАТЫ ЯМЗ-238БЕ2, ЯМЗ-238БЕ, ЯМЗ-238Б, ЯМЗ-238ДЕ2, ЯМЗ-238ДЕ, ЯМЗ-238Д

Руководство содержит описание конструкции, основные правила эксплуатации и технического обслуживания силовых агрегатов ЯМЗ-238БЕ2, ЯМЗ-238БЕ, ЯМЗ-238Б, ЯМЗ-238ДЕ2, ЯМЗ-238ДЕ, ЯМЗ-238Д всех комплектаций и исполнений.

ОАО “Автодизель” (ЯМЗ), 2010

  СКАЧАТЬ



СИЛОВЫЕ АГРЕГАТЫ ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236Н ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б

Руководство содержит описание конструкции, основные правила эксплуатации и технического обслуживания силовых агрегатов ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236Н ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б всех комплектаций и исполнений.

ОАО “Автодизель” (ЯМЗ), 2008

  СКАЧАТЬ



СИЛОВЫЕ АГРЕГАТЫ ЯМЗ-7511.10, ЯМЗ-7512.10, ЯМЗ-7513. 10, ЯМЗ-7514.10, ЯМЗ-7601.10

Руководство содержит описание конструкции, основные правила эксплуатации и технического обслуживания силовых агрегатов ЯМЗ-7511.10, ЯМЗ-7512.10, ЯМЗ-7513.10, ЯМЗ-7514.10, ЯМЗ-7601.10 всех комплектаций и исполнений.

ОАО “Автодизель” (ЯМЗ), 2010

  СКАЧАТЬ



Каталоги запчастей двигателей ЯМЗ в формате PDF

Применяемость двигателей ЯМЗ (формат Excel)

Применяемость комплектов гильза-поршень с шатуном для двигателей ЯМЗ (формат PDF)





Руководство ЯМЗ по эксплуатации неоднозначно подчеркивает, что снижение термина служения двигателей внутреннего сгорания происходит только по причине неправильного ухода за ними. К такому же результату приводит и использование горючего или моторного масла низкого качества. В результате – быстрый износ железных составляющих, то есть – деталей. Для того чтобы ДВС отработал период времени, предусмотренный инструкцией, важно неукоснительно соблюдать ряд советов. К разряду таких правил относится смена масла каждые 7 500 километров пробега, смена зубчатого ремня через 60 000 км, чистка топливного фильтра.

Особенное внимание руководство для использования уделяет вопросу топлива, где конкретно указано, что помывка топливного бачка выступает неотъемлемой процедурой ухода за двигателем. Категорически исключается возможность смешивания топлива различных сортов и типов. Крайне важно учитывать, что мотор на дизельном топливе отрицательно реагирует на длительные скоростные поездки. Перед тем, как начать движение, необходимо разогреть машину, как минимум, три минуты.

Руководство по эксплуатации двигателей ЯМЗ 236, 238.

Только специалисты ООО «Спецавтозапчасть» могут более подробно объяснить правила ухода за ДВС во время его приобретения и посоветовать возможности скорейшей доставки и замены.





Сколько масла в двигателе ЯМЗ 238. Грузовые автомобили газ, зил, камаз, урал, маз, краз

Мало кто из дизелей может похвастаться таким солидным «послужным списком», как ЯМЗ-238. Этот двигатель стал «сердцем» многих тысяч знакомых грузовиков «МАЗ», «КрАЗ», «Урал»; тракторы «Кировец» и «ЧТЗ»; объединяет «Дон» и «Полесье». А также большое количество всевозможной узкоспециализированной техники, катеров, дизельных электростанций. ЯМЗ-238 чрезвычайно надежен и неприхотлив в эксплуатации, что обеспечило ему «долгожитель»: двигатель, запущенный в серию в начале 60-х годов, продолжает сходить с конвейера Ярославского моторного завода и сегодня.Несмотря на то, что в ассортименте завода гораздо больше современных «наследников».

Всего в настоящее время ассортимент завода, указанный в действующем официальном прайс-листе на сайте ЯМЗ, включает 25 различных модификаций двигателя ЯМЗ-238. Ряд модификаций с турбонаддувом (серия ДЕ, для самосвалов и грузовиков, седельные тягачи МАЗ, КрАЗ, Урал; тягачи и лесовозы) доработаны до стандартов Евро-2. Всего в общем списке модификаций этого мотора 86 позиций.

Модификации ЯМЗ 238

ЯМЗ-238 – самый востребованный дизельный двигатель Ярославского моторного завода на рынке. Технологически он мало чем отличается от серийного шестицилиндрового ЯМЗ-236 (в первую очередь, конечно, количеством цилиндров). Мощность базовых версий ЯМЗ-238 варьируется от 180 л.с. в дефорсированном варианте ЯМЗ-238 / Г2 до 240 л.с. для модификации ЯМЗ-238 / М2. Двигатели ЯМЗ-238 / Евро-0 Турбо – форсированные двигатели ЯМЗ-238 / М2. От обычных «атмосферных» они отличаются не только наличием турбины.При разработке этого семейства был внесен ряд конструктивных изменений в блок цилиндров и цилиндро-поршневую группу.

Топливный насос высокого давления и коленчатый вал также были переработаны. В ассортименте завода представлены модели ЯМЗ-238 с маховиками для установки двухдискового или однодискового сцепления; с правым управлением (по заказу из ЮАР) и другими конструктивными решениями для нужд каждой конкретной техники. Двигатели серии ЯМЗ-238 / Евро-1 Турбо доработаны Евро-0.Особенностями их компоновки являются установка жидкостно-масляного теплообменника, муфты вентилятора и воздуховодов к охладителю наддувочного воздуха, установленному непосредственно на двигателе. Двигатели ЯМЗ-238 / Евро-2 с турбонаддувом серии ДЕ – результат дальнейшей модернизации турбированного ЯМЗ-238. Моторы этой серии получили модернизированный современный ТНВД. Двигатель внутреннего сгорания ЯМЗ 238 получил множество доработок и применим в автомобильной гамме. Итак, согласно технической документации производителя, рассмотрим, какой модельный ряд и модификации имеет двигатель G8: 235 л.с.(173 кВт) при 1700 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД3. 235 л.с. (173 кВт) при 1700 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД6. 240 л.с. (177 кВт) при 2100 об / мин, 882 Н * м (90 кгс * м) при 1500 об / мин – ЯМЗ-238 (базовый). 250 л.с. (184 кВт) при 1900 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД4. 250 л.с. (184 кВт) при 1900 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД7. 280 л.с. (206 кВт) при 2100 об / мин, 1029 Н · м (105 кгс · м) при 1500 об / мин – ЯМЗ-238ПМ. 290 л.с. (184 кВт) при 2000 об / мин, 1128 Н · м (115 кгс · м) при 1400 об / мин – ЯМЗ-238ДК. 300 л.с. (220 кВт) при 1900 об / мин, 1280 Н · м (131 кгс · м) при 1300 об / мин – ЯМЗ-238НД5. 300 л.с. (220 кВт) при 1900 об / мин, 1280 Н · м (131 кгс · м) при 1300 об / мин – ЯМЗ-238НД8. 320 л.с. (235 кВт) при 2100 об / мин, 1117 Н · м (114 кгс · м) при 1500 об / мин – ЯМЗ-238ФМ. 330 л.с. (243 кВт) при 2000 об / мин, 1225 Н · м (125 кгс · м) при 1400 об / мин – ЯМЗ-238ДК. 330 л.с. (243 кВт) при 2100 об / мин, 1225 Н · м (125 кгс · м) при 1300 об / мин – ЯМЗ-238Д. 330 л.с. (243 кВт) при 2100 об / мин, 1225 Н · м (125 кгс · м) при 1300 об / мин – ЯМЗ-238ДЕ. 330 л.с. (243 кВт) при 2100 об / мин, 1274 Н · м (130 кгс · м) при 1200 об / мин – ЯМЗ-238ДЕ2.330 л.с. (243 кВт) при 1900 об / мин, 1274 Н · м (130 кгс · м) при 1200 об / мин – ЯМЗ-6582. 360 л.с. (265 кВт) при 1900 об / мин, 1570 Н · м (160 кгс · м) при 1200 об / мин – ЯМЗ-7512. 400 л.с. (294 кВт) при 1900 об / мин, 1715 Н · м (175 кгс · м) при 1200 об / мин – ЯМЗ-7511. 400 л.с. (294 кВт) при 1900 об / мин, 1764 Н · м (180 кгс · м) при 1200 об / мин – ЯМЗ-6581. 420 л.с. (309 кВт) при 1900 об / мин, 1764 Н · м (180 кгс · м) при 1200 об / мин – ЯМЗ-7513.

Устройство двигателя ЯМЗ-238

Восемь цилиндров ЯМЗ-238 расположены в два ряда, V-образно, под углом 90 градусов.Впуск топливной смеси и отвод выхлопных газов обеспечивают 16 клапанов.

Блок цилиндров, блок-картер, головка блока цилиндров

Основой для установки всех узлов и деталей является блок цилиндров, отлитый из низколегированного серого чугуна. В бобышках на стенках блока предусмотрена система масляных каналов для подачи смазки к подшипникам распредвала и коленчатого вала; к масляному фильтру и масляному теплообменнику. Замкнутый приводной ремень образован вокруг каждого седла цилиндра стенками водяной рубашки.Силовой ремень вместе со специальными ребрами жесткости скрепляет верхнюю и нижнюю пластины (части блока цилиндров), придавая всей конструкции необходимую степень жесткости. В поперечных стенках блока пять гнезд со вставками под коренные шейки коленчатого вала. А также пять отверстий с бронзовыми втулками, в которых вращается распределительный вал.

Головки цилиндров двигателя ЯМЗ-238 четырехблочные, отлиты из серого чугуна с полированной поверхностью и кольцевыми канавками.Газовый стык головки, блока и гильз цилиндров уплотнен единой прокладкой с 19 уплотнительными элементами. Головки цилиндров содержат впускные и выпускные клапаны с пружинами, коромысла, коромысла и форсунки. Седла впускных клапанов изготовлены из специального чугуна, седла выпускных клапанов отлиты из специального жаропрочного сплава. Наконец, седла и спеченные втулки цилиндров обрабатываются в процессе вдавливания их в головку. Тип двигателя – четырехтактный, с воспламенением от сжатия Число, расположение цилиндров – 8, V-образное, угол развала – 90 Работа цилиндров – 1-5-4-2-6-3-7-8 Диаметр цилиндров, мм – 130 Ход поршня, мм – 140 Объем всех цилиндров, л – 14.86 Степень сжатия (расчетная) – 16,5, об / мин – 2100 Максимальный крутящий момент, Нм (кг / см) – 833 (90) Частота вращения коленчатого вала при максимальном крутящем моменте, об / мин, не более – 1250-1450 Частота вращения коленчатого вала, об / мин – 550-650 Способ смесеобразования – Прямой впрыск. Камера сгорания – одна полость в поршне. Блок цилиндров ЯМЗ-238 – Литой с верхней частью картера. Гильзы цилиндров – мокрые. Головки цилиндров – две, по одной на каждый ряд цилиндров. Коленчатый вал – Кованый, с навинченными противовесами, поверхности шейки закалены с помощью нагрева HFC.Количество подшипников коленчатого вала – 5 Коренные подшипники – скольжения, со сменными вкладышами. Подшипники шатуна – скользящие, со сменными втулками. Поршни ЯМЗ-238 – из алюминиевого сплава. Поршневые пальцы – плавающего типа, осевое перемещение ограничено стопорными кольцами. Шатуны – двутавровые, в верхних головках запрессованы бронзовые втулки. Маховик – Имеет зубчатый венец для запуска двигателя стартером. Распределительный вал – общий для обоих рядов цилиндров, с шестеренчатым приводом. Зазор между клапаном и коромыслом толкателя, мм – 0.25 – 0,3

Автомобили, на которые устанавливались ЯМЗ-238

МАЗ-500 (1965–1990). ЯМЗ-236 (180 л.с.). МАЗ-503 (1965-1977). ЯМЗ-236 (180 л.с.). МАЗ-504 (1965-1982). ЯМЗ-236 (180 л.с.). МАЗ-509 (1966-1990). ЯМЗ-236 (180 л.с.). МАЗ-516 (1973-1980). ЯМЗ-236 (180 л.с.). МАЗ-5335 (1977-1990). ЯМЗ-236 (180, 300 л.с.). МАЗ-5549 (1977-1990). ЯМЗ-236 (180 л.с.). МАЗ-5551 (с 1985 г.). ЯМЗ-236 (180 л.с.). МАЗ-5432 (с 1981 г.). ЯМЗ-238 (240, 250, 280, 300, 330, 360, 425 л.с.), ЯМЗ-236 (180 л.с.).МАЗ-5516 (с 1995 г.). ЯМЗ-238 (400 л.с.). МАЗ-6422 (с 1978 г.). ЯМЗ-238 (320, 330, 360, 425 л.с.). Урал-4320 (с 1977 г.). ЯМЗ-236 (230 л.с.), ЯМЗ-238 (300 л.с.). КрАЗ-255 (1967-1994). ЯМЗ-238 (240 л.с.). КрАЗ-6443 (с 1992 г.). ЯМЗ-238 (330 л.с.). КрАЗ-6322 (с 1994 г.). ЯМЗ-238 (330 л.с.). Урал-5323 (с 1989 г.). ЯМЗ-238 (300 л.с.). КамАЗ-5320 (1976-2000 гг.). ЛиАЗ-5256.30 (2001-2004 гг.). ЯМЗ-236НЕ2 (230 л.с.). МАЗ-104.Х25 (2004-2005 гг.). ЯМЗ-236НЕ2 (230 л.с.).

1 – ТНВД; 2 – перепускной клапан; 3 – демпферная муфта; 4 – болт ограничения максимальной скорости; 5 – регулятор скорости; 6 – рычаг управления регулятором; 7 – болт ограничения минимальной скорости; 8 – упорная скоба; 9 – топливный насос; 10 – болт регулировки стартовой подачи; 11 – корректор повышения подачи топлива. А – положение рычага на минимальных оборотах холостого хода; B – положение рычага на максимальных оборотах холостого хода; В – положение кронштейна при эксплуатации; G – положение кронштейна при выключенном питании 5 , топливоподкачивающий насос 9 и демпферная муфта 3 .

ТНВД устанавливается по следующему алгоритму: 1. Ведомая полумуфта (рис. 1, 2) устанавливается на муфту опережения (демпферную муфту) и фиксируется болтами;

Рис.один. Привод ТНВД двигателей ЯМЗ-238БЕ2 и ЯМЗ-238ДЕ2: 1 – ведущая полумуфта; 2 – болт клеммного соединения; 3 – фланец полумуфты; 4 – диски приводные; 5 – болты крепления приводных дисков; 6 – шайбы; 7 – демпферная муфта; 8 – указатель; 9 – ТНВД; А – отметка на демпферной муфте.

Рис. 2 … Привод ТНВД двигателей ЯМЗ-238БЭ и ЯМЗ-238ДЕ: 1 – карданный вал; 2 – диски приводные; 3 – ведущая полумуфта; 4 – болты; 5 – болт клеммного соединения; 6 – болты; 7 – ведомая полумуфта; 8 – муфта опережения впрыска топлива; 9 – ТНВД; А – отметка на муфте; B – отметка на индексе. 2 … Поворачиваем муфту так, чтобы выступы ведомой полумуфты располагались горизонтально, а выемка на торце муфты находилась в районе указателя; 3 … Далее нам понадобится фланец полумуфты привода насоса высокого давления в сборе с ведущей полумуфтой и пакетами пластин на приводном валу, при этом выступ «А» на полумуфте муфты будет располагаться на слева, если смотреть на привод со стороны вентилятора; 4 … Далее устанавливаем на двигатель ТНВД с демпферной муфтой в сборе, фиксируем болтами.Регулируем плоскость пакетов пластин перемещением фланца полумуфты по ведущему валу и только после этого затягиваем зажимной болт привода и выставляем угол опережения впрыска. Топливный насос необходимо установить на блок цилиндров вертикально, при этом болты крепления должны быть затянуты равномерно, не блокируя насос. Последний момент затяжки болтов крепления насоса составляет 30 … 40 Нм (3 … 4 кг / см). Соединяем секции насоса с форсунками с топливопроводами высокого давления в порядке, показанном на рис. 3.

Рис. 3. Схема подключения топливопроводов высокого давления секций ТНВД и форсунок двигателя. 5 … Отрегулируйте угол опережения впрыска топлива. Оцениваем количество масла в корпусах ТНВД и регулятора. При необходимости долейте масло до уровня отверстия маслосливного патрубка. Соединяем трубы провода и маслослив с топливопроводами. После запуска двигателя отрегулируйте минимальные обороты холостого хода коленчатого вала следующим образом: 1 … Ослабьте стопорную гайку и выверните корпус буферной пружины на 2-3 мм. 2 … Используя болт ограничения минимальной частоты вращения (рычаг управления упирается в этот болт), отрегулируйте минимальную частоту вращения холостого хода, пока не появятся легкие колебания частоты вращения коленчатого вала двигателя. При ввинчивании болта обороты двигателя увеличиваются, при откручивании – уменьшаются. 3 … Вкручивать корпус буферной пружины до исчезновения колебаний скорости вращения. Категорически запрещается заворачивать корпус до совпадения его конца с концом контргайки. После завершения регулировки необходимо закрепить болт минимальной скорости и корпус буферной пружины гайками. Минимальные обороты холостого хода также регулируются в новом двигателе в самом начале его использования. Следует отметить, что во время эксплуатации категорически запрещается нарушать настройку максимальной скорости, произведенную на заводе, без дальнейшего контроля на стенде.

Двигатель ЯМЗ 238 считается легендой отечественного автомобилестроения. За более чем полувековое производство силовой агрегат зарекомендовал себя надежным и легко ремонтируемым.За эти качества он полюбился автомобилистам. Следует отметить, что ЯМЗ, как 238, так и 236, часто экспортировались в больших количествах. Например, Китай заказывает двигатели этой серии для своих тяжелых грузовиков, поскольку с ЯМЗ могут составить конкуренцию только БЕЛАЗ и Caterpillar, но они намного дороже своих отечественных аналогов.

Двигатель ЯМЗ 238 – силовой агрегат из семейства моторов, выпускаемых Ярославским моторным заводом. Мотор ЯМЗ 238 считается старшим братом не менее известного силового агрегата ЯМЗ-236.Они имеют схожие технические характеристики, устройство работы и конструктивные особенности.

Исторический аспект

238-я модель, как и младший брат 236-й, пришла на смену устаревшим двигателям ЯАЗ-204 и ЯАЗ-206. Разработка и внедрение силового агрегата началась еще в 50-х годах 20 века, когда необходимо было сделать мощный 4-х тактный дизельный двигатель с экономичными характеристиками.

Отец семейства двигателей ЯМЗ – легендарный советский инженер, конструктор и изобретатель – Георгий Дмитриевич Чернышев.На тот момент это был уникальный в своем роде двигатель, который производился полвека и зарекомендовал себя как один из лучших силовых агрегатов во всем мире.

На сегодняшний день двигатель ЯМЗ 238 официально снят с производства, так как Ярославский завод выпускает ресивер – ЯМЗ-530 и ЯМЗ-540. Но производство запасных частей продолжается, и линия не остановится, по крайней мере, в ближайшие 10 лет.

Технические характеристики

Технические характеристики двигателя ЯМЗ-238 не менялись за весь период производства и модернизации.Конечно, мотор был доработан с учетом последних разработок и нововведений, но изменений конструкции было очень мало. Рассмотрим основные характеристики силового агрегата:

Наименование	Характеристика
Тип A	Дизель, дизель с турбонаддувом
Объем	15 литров (14 866 см куб)
Конфигурация, параметр	V-образная
Количество цилиндров	8
Количество клапанов	16
Econorm	из Евро-0 в Евро-4
Диаметр цилиндра	130 мм
Степень сжатия	17,5
Охлаждение	Жидкость
Клапанный механизм	OHV
Материал блока и головки	Чугун
Ресурс	800 000 – 1 000 000 км
Топливо	Дизельное топливо
Порядок цилиндров	1-5-4-2-6-3-7-8
Применяемость	МАЗ, КРАЗ, УРАЛ, Танки серии Т, тягачи К, автобусы ЛАЗ, вездеход ЧЕТРА и др.

Стоит отметить, что все двигатели 238 серии комплектуются механическим ТНВД.Каждый цилиндр имеет собственную насосную секцию для равномерного сгорания. ТНВД находится между рядами цилиндров, на развале двигателя.

Модификации двигателей

Двигатель внутреннего сгорания ЯМЗ 238 получил множество модификаций и применимость в автомобильной гамме. Итак, согласно технической документации завода-производителя рассмотрим, какой модельный ряд и модификации имеет двигатель G8:

• 235 л.с.п. (173 кВт) при 1700 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД3.
• 235 л.с. (173 кВт) при 1700 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД6.
• 240 л.с. (177 кВт) при 2100 об / мин, 882 Н * м (90 кгс * м) при 1500 об / мин – ЯМЗ-238 (базовый).
• 250 л.с. (184 кВт) при 1900 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД4.
• 250 л. с. (184 кВт) при 1900 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин – ЯМЗ-238НД7.
• 280 л.с. (206 кВт) при 2100 об / мин, 1029 Н · м (105 кгс · м) при 1500 об / мин – ЯМЗ-238ПМ.
• 290 л.с. (184 кВт) при 2000 об / мин, 1128 Н · м (115 кгс · м) при 1400 об / мин – ЯМЗ-238ДК.
• 300 л.с. (220 кВт) при 1900 об / мин, 1280 Н · м (131 кгс · м) при 1300 об / мин – ЯМЗ-238НД5.
• 300 л.с. (220 кВт) при 1900 об / мин, 1280 Н · м (131 кгс · м) при 1300 об / мин – ЯМЗ-238НД8.
• 320 л.с. (235 кВт) при 2100 об / мин, 1117 Н · м (114 кгс · м) при 1500 об / мин – ЯМЗ-238ФМ.
• 330 л.с. (243 кВт) при 2000 об / мин, 1225 Н · м (125 кгс · м) при 1400 об / мин – ЯМЗ-238ДК.
• 330 л.с. (243 кВт) при 2100 об / мин, 1225 Н · м (125 кгс · м) при 1300 об / мин – ЯМЗ-238Д.
• 330 л.с. (243 кВт) при 2100 об / мин, 1225 Н · м (125 кгс · м) при 1300 об / мин – ЯМЗ-238ДЕ.
• 330 л.с. (243 кВт) при 2100 об / мин, 1274 Н · м (130 кгс · м) при 1200 об / мин – ЯМЗ-238ДЕ2.
• 330 л.с. (243 кВт) при 1900 об / мин, 1274 Н · м (130 кгс · м) при 1200 об / мин – ЯМЗ-6582.
• 360 л.с. (265 кВт) при 1900 об / мин, 1570 Н · м (160 кгс · м) при 1200 об / мин – ЯМЗ-7512.
• 400 л.с. (294 кВт) при 1900 об / мин, 1715 Н · м (175 кгс · м) при 1200 об / мин – ЯМЗ-7511.
• 400 л.с. (294 кВт) при 1900 об / мин, 1764 Н · м (180 кгс · м) при 1200 об / мин – ЯМЗ-6581.
• 420 л.с. (309 кВт) при 1900 об / мин, 1764 Н · м (180 кгс · м) при 1200 об / мин – ЯМЗ-7513.

Сервис силовых агрегатов

Двигатель ЯМЗ-238 существенно не отличается от модели 236. Сервисное обслуживание двигателя проводится каждые 20-25 тыс. Км пробега. Плановое техническое обслуживание двигателя внутреннего сгорания – это комплекс операций, направленных на поддержание первичного состояния узлов и деталей агрегата. По составленной производителем инструкции по ремонту и эксплуатации мотора ЯМЗ рассмотрим, какие операции входят в обслуживание «восьмерки»:

1. Замена масла.
2. Замена фильтров. Так, в зависимости от модификации двигателя могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
3. Очистка форсунок.
4. Регулировки, связанные с топливным насосом высокого давления.
5. Операции по обслуживанию энергоблока прочие.

Техническое обслуживание ТНВД – это отдельный комплекс операций, которые могут качественно выполнить только мастера по ремонту топливной аппаратуры дизельных двигателей.

Ремонт двигателя: базовое описание

Ремонт двигателя ЯМЗ 238 – это целый комплекс операций по восстановлению работоспособности двигателя, которые не рекомендуется делать своими руками. Итак, стоит обратиться к профессионалам, которые смогут правильно диагностировать неисправности и износ, а также какой внутренний элемент необходимо заменить. Рассмотрим основной комплекс операций, который выполняется для двигателя ЯМЗ 238 с целью капитального ремонта двигателя:

1. Поверхностная диагностика неисправностей проводится на слух.Автомобилист определяет наличие посторонних шумов, а также предварительное расположение.
2. Демонтаж двигателя с автомобиля, а также проведение полной разборки силового агрегата.
3. Измерения цилиндров и коленчатого вала. Определение ремонтного номера, а также заказ запчастей. Как показывает практика, в большинстве случаев, чтобы не растачивать цилиндры двигателя, блок льняной. Этот параметр позволяет при последующем ремонте растачивать не блок, а гильзы, которые при износе можно снимать и вставлять новые.
4. Ремонт ГБЦ.
5. Сборка силового агрегата.

Отдельный параметр – восстановление ТНВД. Как показывает практика, мастер ремонтирует только плунжерную пару, которая изнашивается чаще всего.

Что касается рядного ремонта, то каждый владелец автомобиля с двигателем ЯМЗ имеет достаточные навыки и знания, чтобы восстановить свой двигатель самостоятельно, главное, чтобы рука росла из нужного места. К наиболее частым проблемам относятся:

• Неисправность стартера и генератора.
• Отказ водяного насоса.
• Замена приводных ремней.
• Регулировка клапанного механизма.
• Замена масла.
• Замена фильтров двигателя.

Инструкции по ремонту для каждого узла доступны в Интернете, или вы можете использовать общедоступные заводские книги.

Заключение

Двигатель ЯМЗ 238 считается легендой отечественного автопрома. За более чем полувековое производство силовой агрегат зарекомендовал себя надежным и легко ремонтируемым.За эти качества он полюбился автомобилистам.

Следует отметить, что ЯМЗ, как 238, так и 236, часто экспортировались в больших количествах. Например, Китай заказывает двигатели этой серии для своих тяжелых грузовиков, поскольку с ЯМЗ могут составить конкуренцию только БЕЛАЗ и Caterpillar, но они намного дороже своих отечественных аналогов.

За все время существования двигатель ЯМЗ-238 претерпел множество модификаций, но базовая конструкция практически не изменилась. Этот силовой агрегат считается одним из самых надежных и мощных для грузовых автомобилей и сельхозтехники.

Объем масла в двигателе – важнейшая характеристика, при его несоблюдении нормальная работа агрегата невозможна. Этот показатель тесно связан с такими данными, как количество часов работы до замены и класс смазочных материалов, рекомендуемых в инструкции.

Ярославский моторный завод выпускает целую линейку двигателей, прототипом которых можно считать ЯМЗ 238.Производство этого двигателя началось в 1962 году. Он стал улучшенной версией ранее собранного ЯМЗ 236 (шестицилиндровый), но долгие годы оба силовых агрегата продолжали активно использоваться параллельно друг другу. Семейство имеет много общих черт: особенности конструкции, принципы работы и аналогичные технические показатели. Позже появился ЯМЗ 530 – четырех- и шестицилиндровые рядные двигатели, как дизельные, так и газовые.

Двигатели Ярославского завода используются на мощных грузовых автомобилях МАЗ, Урал, КрАЗ, тракторах и комбайнах, речных и морских судах, а также на дизельных электростанциях. Благодаря своей надежности и неприхотливости двигатель до сих пор пользуется спросом, его производство продолжается. Новейший вариант ЯМЗ-238 / Евро-0 Турбо отличается наличием турбины. Помимо других конструктивных усовершенствований, он оборудован жидкостно-масляным теплообменником и топливным насосом высокого давления.

Конструктивно силовой агрегат ЯМЗ-238 представляет собой восьмицилиндровый V-образный двухрядный корпус из низколегированного серого чугуна, угол развала этого мотора составляет 90 °.

Основные конструктивные особенности и технические характеристики:

• смещение рядов цилиндров друг относительно друга на 35 мм;
• рабочий объем 14.85 л;
• без наддува;
• мощностью от 180 до 240 л.с.
• расход топлива (100% мощности) – 227 г / кВтч.

Масла для ЯМЗ

Сильной стороной двигателя ЯМЗ 238 является тщательно продуманная и безотказная система смазки всех агрегатов маслом. Здесь используется смешанная схема, принцип ее действия заключается в том, что коренные и шатунные подшипники, расположенные в ключевых узлах агрегата – распредвале и коленчатом валу – смазываются под давлением. Также обслуживаются втулки верхней головки шатуна, промежуточной шестерни масляного насоса, втулки коромысел клапанов, втулки толкателей и шаровые опоры шатунов. Остальные элементы – зеркала цилиндров, подшипники качения, зубчатые передачи и кулачки распределительных валов – не требуют такого большого количества смазки и обслуживаются распылением. На стенках блока цилиндров предусмотрена система масляных каналов для подачи смазки к узлам и фильтрам механизма.

Согласно инструкции по обслуживанию двигателей серии 238 используется дизельное топливо ГОСТ 5304-54. Также в сопроводительных документах можно найти рекомендации по применению присадок к моторному маслу, улучшающих работу масла, залитого в двигатель.

Основные элементы системы смазки ЯМЗ 238:

• Масляный насос стандартный шестеренчатый;
• центробежный фильтр с реактивным приводом для тонкой очистки масла;
• Полнопоточный масляный фильтр с металлической сеткой и сменным фильтрующим элементом.

Характеристики заправочных баков ЯМЗ 238

Для двигателя ЯМЗ 238 применяется система смазки смешанного типа с «мокрым» картером.

Чтобы уточнить, сколько масла нужно будет залить в двигатель ЯМЗ 238, можно ориентироваться на размер заправочных баков агрегата. В частности, система смазки имеет объем масла 32 литра.

Для системы охлаждения мотора без радиатора требуется 20 литров смазки. Топливного насоса хватает с 0.2 литра, емкость воздушного фильтра 1,4 литра. Модель 238, в отличие от 236, не имеет регулятора.

Объем масла в двигателе ЯМЗ 238 измеряется специальным щупом с отметкой «максимум» и «минимум». За один раз заливается 24-28 литров, при этом рабочий объем системы смазки этого силового агрегата достигает 32 литров. если во время работы давление масла в системе повышается до более чем 520 кПа (5,2 кгс / см 2), излишки смазки возвращаются по маслопроводу и одновременно очищаются фильтрами.

Техническое обслуживание и ремонт ЯМЗ 238

Сервисное обслуживание двигателя ЯМЗ 238 рекомендуется проводить после 20 000 – 25 000 км пробега. Давление масла при проверке должно давать показатели 4-7 кгс / см2 на прогретом двигателе. Показатель одинаковый для атмосферных и турбо систем. Замена смазки необходима при проведении ТО по графику, а также при появлении капель, дыма, стуков при работе двигателя, при этом различается мощность различных систем, а также сроки замены.

Ознакомиться с технологией обслуживания силовых агрегатов можно в инструкции по ремонту и эксплуатации, разработанной производителем. В комплекс обязательных операций при ТО ДВС Ярославского завода входят следующие манипуляции:

• Замена масла;
• проверка и замена фильтров:
  • фильтр тонкой очистки,
  • фильтр грубой очистки,
  • фильтры очистки топлива,
  • экофильтр для выхлопной системы,
  • воздушный фильтр;
• регулировка клапанов;
• форсунки для очистки;
• проверка и отладка топливного насоса.

Важно : Двигатель ЯМЗ 238 срочно требует ремонта, если при работе появляется синий дым. Это говорит о том, что смазка горит.

Характеристики ЯМЗ-238

Производство	«Автодизель» Ярославский моторный завод
Марка двигателя	238
Годы выпуска	1962-настоящее время
Материал блока цилиндров	чугун
тип двигателя	дизель
Конфигурация	V-образный
Количество цилиндров	8
Клапаны на цилиндр	2
Ход поршня, мм	140
Диаметр цилиндра, мм	130
Степень сжатия	16.5
Объем двигателя, куб. См	14866
Мощность двигателя, л.с. / об / мин	235/1700 240/2100 250/1900 280/2100 290/2000 300/1900 320/2100 330/2000 330/2100 330/2100
Крутящий момент, Нм / об / мин	1108/1300 882/1500 1108/1300 1029/1500 1128/1400 1280/1300 1117/1500 1225/1400 1225/1300 1274/1200
Экологические стандарты	евро 0 евро 1 евро 2
Турбокомпрессор	К27-49 К36-87 ТКР 11 ТКР 122
Масса двигателя, кг	1075 (ЯМЗ-238М2)
Расход топлива при скорости 60 км / ч, л / 100 км (для УРАЛ 4320)	38
Расход масла,% к расходу топлива, не более	0. 5 0,2 ​​(евро 2)
Масло моторное: – лето – зима (менее + 5 ° С)	M-10-G2k M-8-G2k
Сколько масла в двигателе, л	29 (атмосферный) 32 (с турбонаддувом)
Замена масла проводится, час.	500 1000 (Евро-2)
Размеры, мм: – длина – ширина – высота	1315 1045 1070
Ресурс двигателя – по заводским, часам – практически, тыс. Км	8 000 800+
Тюнинг, ч.п. – потенциал – без потери ресурса	300+ ~ 280
Двигатель был установлен	Комбайны Дон, Кубань, Херсонец, Славутич, Палессе МАЗ-5336, 5432 ,,,, 5552 МАЗ-6303, 6317, 6422, 6425, МоАЗ-740, 1405, 6014, 6442, 7505 МоАЗ-40484, 40489, 49011 КрАЗ-260М, 5133, 5444, 6130, 6133, 6305, 6322 КрАЗ-6351, 6443, 6446, 6503, 6505, 7133, 7140 ЭО-412, 511, 512, 522 Урал-4320, 5323, 5423, ЧЕТРА-60, T15, T20, TG-221 Cranex EK400 Развертка REM25 GT-TM, GT-TMS и MGSH521M1 MT-LBu, MT-LB EKSKO BM-2501 ML-107 ТГ-301 МЗКТ-692378 ХТЗ 181 ЧСДМ ДЗ-240С Кировец К-700, 702, 703, 740, 744 ДЗ-98В Катера КС-101, 104, 110 АД-100, ДГУ-100 АДМ-1. 5, МПГ-6 ВПР-02, ВПРС-02, 03

Надежность, проблемы и ремонт ЯМЗ-238

Серия ЯМЗ-238 была запущена в производство в 1962 году и пришла на смену ЯАЗ-206. Этот двигатель имеет V-образный 8-цилиндровый чугунный блок, с углом развала 90 °, с чугунными мокрыми гильзами и со смещением рядов цилиндров относительно друг друга на 35 мм. Внутри блока на 5 опорах установлен кованый коленчатый вал с ходом поршня 140 мм и диаметром коренных шеек 110 мм и диаметром шатунных шейек 88 мм, сами шатуны стальные, а их длина 265 мм.Для этих моторов использовались литые алюминиевые поршни диаметром 130 мм и высотой 100 мм, диаметр поршневого пальца 50 мм.

Блок цилиндров прикрыт двумя чугунными головками по 8 клапанов в каждой. Диаметр впускных клапанов 61 мм, выпускных клапанов 48 мм, диаметр штока 12 мм.
Здесь используется зубчатый привод распределительного вала, а сам распредвал расположен в блоке цилиндров и через толкатели, стальные стержни и стальные коромысла приводит в действие клапаны. Характеристики распредвала: фаза 246/266, подъем 13,5 мм.
Клапаны на ЯМЗ-238 (турбо и атмосферный) регулируются через каждые 500 часов работы (при необходимости). Клапанные зазоры на входе и выходе составляют 0,25-0,3 мм. Порядок регулировки 1–5–4–2–6–3–7–8, как и порядок работы цилиндров (как с турбонаддувом, так и с наддувом).
На этих двигателях применяется непосредственный впрыск топлива от ТНВД 80-30 (на ЯМЗ-238М2) или с другими насосами (подробно описано для модификаций ниже).
Сопло давление 261 – 230 кгс / см 2; форсунки 267 – 270 кгс / см 2.
Давление масла на прогретом двигателе должно быть в пределах 4-7 кгс / см 2 (это касается как турбо, так и атмосферного).

Помимо атмосферных вариантов выпускались и турбированные, список которых не знает границ. Основные различия между ними указаны ниже.

Этот мотор имел родственную серию ЯМЗ-236.

Производство 238-го продолжается, но их заменяют более экологически чистые ЯМЗ-7511 и ЯМЗ-658.

Модификации ЯМЗ 238 и их отличия

1. ЯМЗ-238АК – аналог ЯМЗ-238М2 по нормам Евро-0, предназначенный для комбайнов Дон, Кубань, Херсонец, Славутич и Палессе ФС60. Мощность 235 л.с. при 2000 об / мин, крутящий момент 932 Нм при 1300-1500 об / мин. Срок службы двигателя до капитального ремонта 8000 часов.
2. ЯМЗ-238АМ2 – вариант ЯМЗ-238М2 мощностью 225 л.с. при 2100 об / мин, крутящий момент 825 Нм при 1250-1450 об / мин. Экологический класс – Евро-0, ресурс – 8000 часов.
Стоит на МоАЗ-6014 и 6442.
3. ЯМЗ-238Б – двигатель с турбонаддувом на базе ЯМЗ 238М2, в котором используется турбокомпрессор ТКР 100. Здесь установлен доработанный распредвал со следующими характеристиками: фаза 240/266, форсунки 261-13, другой коленвал, свои поршни, помпа 807-40. Мотор соответствует стандарту Евро-0.
Встретить его можно на ВПР-02, ВПРС-02 и 03; МАЗ-5336 и 5432; МоАЗ-40484, 40489, 49011 и 7505; КрАЗ 5444, 6130, 6503 и 6505; АДМ-1.5, МПГ-6, ЭО-5225, Урал 5323 и 5423; ЧЕТРА Т20, ЭК400 и РЕМ25.Ресурс мотора 450 тыс. Км.
4. ЯМЗ-238БВ – аналог 238БЛ, но с ТНВД 807-40. Устанавливается на GT-TM, GT-TMS и MGSH521M1. Ресурс – 8000 часов.
5. ЯМЗ-238БЭ – тот же ЯМЗ-238Б, но со встроенным жидкостно-масляным теплообменником и доработанной системой охлаждения и смазки. В нем используется ТНВД ЯЗДА 807-50, форсунки 261-13 и турбина ТКР 122. Давление наддува составляет 0,93 бар. Мощность 300 л.с. при 2000 об / мин, крутящий момент 1180 Нм при 1200-1400 об / мин. Двигатель соответствует требованиям Евро-1.
6. ЯМЗ-238БЭ2 – двигатель с другим коленчатым валом и шатунами, с выступом гильз на 1,6 мм над поверхностью блока, с другими поршнями (высотой 85 мм) диаметр поршневого пальца увеличен до 52 мм. Также применялась ГБЦ с кольцевыми канавками, ТНВД ЯЗДА 173-20, форсунки 267-01, распредвал с фазой 233/272, другой фильтр грубой очистки топлива. Мощность осталась прежней, а крутящий момент увеличился до 1274 Нм при 1100-1300 об / мин. Этот вариант соответствует стандартам Евро-2.
7. ЯМЗ-238БК – двигатель для комбайнов «Полесье», соответствующий нормам Евро-0. Оснащен турбиной ТКР-100 и ТНВД 805-40. В модификациях 238БК-3 используются две турбины К27-49. Ресурс такого двигателя 8000 часов.
8. ЯМЗ-238БЛ – тот же 238Б, но с ТНВД 801-50, с глубоким картером и другим приводом вентилятора. Мощность увеличена до 310 л.с. при 2100 об / мин, крутящий момент 1177 Нм при 1200-1400 об / мин. Нашел на МТ-ЛБу.
9. ЯМЗ-238БН – турбомотор для МоАЗ 7529 с турбиной ТКР 100-16.Мощность 260 л.с. при 2000 об / мин, крутящий момент 1080 Нм при 1200-1400 об / мин. Срок службы – 8000 часов.
10. ЯМЗ-238ВМ – аналог ЯМЗ-238М2 с другим поддоном картера. Предназначен для МТ-ЛБ. Обслуживает до капитального ремонта 5000 часов.
11. ЯМЗ-238ГМ2 – тот же ЯМЗ238М2, но с другим регулируемым топливом (ТНВД 809-20). Мощность снижена до 180 л.с. при 1700 об. / мин. Встречается на экскаваторах ЭО-412, 511, 512, 522 и буровом оборудовании БМ-2501. Срок службы 5000 часов.
12. ЯМЗ-238Д – тот же 238Б, но под КПП ЯМЗ 202 и с ТНВД 806-40.Ресурс ДВС – 450 тыс. Км.
Стенды на МЛ-107, ТГ-301, МЗКТ-692378, МАЗ-53363, 54323, 5552, 6303 и 64229; КрАЗ-5133, 5444, 6130, 6322, 6351, 6443, 6505 и 7133.
13. ЯМЗ-238ДЕ – тот же ЯМЗ-238БЭ, но с ТНВД ЯЗДА 806-50 и давлением наддува 1,08 бар. Мощность увеличена до 330 л.с. при 2100 об / мин, крутящий момент 1225 Нм при 1200-1400 об / мин. Двигатель соответствует экологическому классу Евро 1 и установлен на автомобилях МАЗ 5336, 5432, 5516, 5551, 6303, 6317, 6422, 6425 и комбайнах «Полесье».Заявленный ресурс – 800 тыс. Км.
14. ЯМЗ-238ДЕ2 – тот же 238БЕ2, но с ТНВД ЯЗДА 173-30. По сравнению с 238DE мощность осталась неизменной, крутящий момент достигал 1274 Нм при 1100-1300 об / мин. Здесь экологический класс повышен до Евро 2, а ресурс – 800 тыс. Км.
Такой двигатель внутреннего сгорания устанавливается на КрАЗ 5133, 5444, 6130, 6133, 6305, 6322, 6443, 6446, 6503, 6505, 7133, 7140, а также на МАЗ-5336, 5432, 5516, 5551, 6303, 6317, 6422, 6425.
15. ЯМЗ-238ДИ – тот же 238Б, но с турбиной К36-30 и ТНВД 803-30.
16. ЯМЗ-238ДК – комбайн для Дона 680М, аналог ЯМЗ-238БК, но мощность увеличена до 330 л.с. при 2000 об / мин, крутящий момент 1225 Нм при 1300-1500 об / мин.
17. ЯМЗ-238ИМ2 – двигатель для дизельных электростанций АД-100 и ДГУ-100, ресурс 25000 часов.
18. ЯМЗ-238КМ2 – аналог ЯМЗ-238М2, но адаптированный для работы на оборудовании МоАЗ-1405, 740 и ХТЗ 181. Мощность 190 лс.при 2100 об / мин, крутящий момент 687 Нм при 1250-1450 об / мин. Ресурс ДВС – 8000 часов.
19. ЯМЗ-238Л – многотопливный двигатель для КрАЗ-260М. Оснащен турбиной ТКР-11 и насосом 801-11.
20. ЯМЗ-238М2 – двигатель, пришедший на смену ЯМЗ-238М в 1988 году, его экологический класс – Евро 0. Двигатель устанавливается на ЧСДМ ДЗ-240С, МоАЗ-6442 и 6014.
21. ЯМЗ-238МС – опция. для северных широт.
22. ЯМЗ-238Н – турбомотор с ТНВД 804-21 и ТКР 11 мощностью 300 л.с.при 2100 об / мин, крутящий момент 1078 Нм при 1500 об / мин.
23. ЯМЗ-238НД3 – двигатель с турбонаддувом на базе 238Б, не имеющий поршней масляного охлаждения и жидкостно-масляного теплообменника. Здесь установлена ​​турбина ТКР 11 и ТНВД 805-30, двигатель соответствует требованиям Евро 0. Ресурс двигателя составляет 8000 часов. Мощность 235 л.с. при 1700 об / мин, момент 1108 Нм при 1100-1400 об / мин. Есть двигатель на К-700, 702, 703 и ДЗ-98В.
24. ЯМЗ-238НД4 – двигатель с турбонаддувом с жидкостно-масляным теплообменником на базе 238НД3.Есть ТНВД 805-40, экологический класс Евро 0. Встречается на К-744, К-703, КС-101, КС-104, КС-110, Т15.01, Т-. 221 и Четра-60. Срок службы двигателя 8000 часов, мощность 250 л.с. при 1900 об / мин момент 1108 Нм при 1100-1400 об / мин.
25. ЯМЗ-238НД5 – турбомотор на базе 238Б-1. Оснащался ТНВД 805-50, собственным генератором, картером, шкивом коленчатого вала и имел ресурс 8000 часов. Мощность мотора 300 л.с. при 1900 об / мин, крутящий момент 1280 Нм при 1100-1400 об / мин.Ставили на К-744Р1.
26. ЯМЗ-238НД6 – турбомотор стандарта Евро-1, разработанный на базе ЯМЗ-238ДЭ. От родительского двигателя отличается генератором, картером, маховиком, насосом 805-60 и ресурсом 10 000 часов. Мощность 235 л.с. при 1700 об / мин момент 1108 Нм при 1100-1400 об / мин. Двигатель стоял от К-740.
27. ЯМЗ-238НД7 – вариант мощностью 250 л.с. при 1900 об / мин крутящий момент такой же. Здесь применяется насос 805-70, а этот ДВС устанавливается на Кировец и Т15.01, а также на ТГ-221.
28. ЯМЗ-238НД8 – модель с насосом 805-80 на 300 л.с. при 1900 об / мин, крутящий момент 1280 Нм при 1100-1400 об / мин. Этот вариант стоит на Кировце и на капитальный ремонт уходит 10 000 часов.
29. ЯМЗ-238НП – двигатель, созданный на базе 238НД2, отличающийся трубой турбины и генератором.
30. ЯМЗ-238ПМ – турбомотор с турбиной ТКР9 мощностью 280 л.с. при 2100 об / мин, крутящий момент 1029 Нм при 1500 об / мин. Заменен на 238Б.
31. ЯМЗ-238ФМ – тот же 238ПМ, но с масляными форсунками, мощность увеличена до 320 л.с.при 2100 об / мин, крутящий момент 1118 Нм при 1500 об / мин. Заменен мотор на 238Д.

Неисправности ЯМЗ-238

1. Двигатель прогревается. Перегрев часто вызывается грязным радиатором, насосом или термостатом. Проверьте и скорее всего проблема будет именно здесь. Если нет, то нужно посмотреть прокладку ГБЦ и состояние головок на предмет трещин.
2. Поплавковые обороты. Причина в ТНВД, нужно проверить, как он отрегулирован, и отрегулировать холостой ход винтом с обратной стороны.Еще одна причина – воздух в топливной системе.
3. Не развивает обороты. Нужно проверить, как настроена помпа, заменить фильтры, посмотреть топливную систему.
4. Дергается на низких оборотах. В этом случае нужно начинать с топлива (насос, форсунки и т. Д.) И с зажигания.
5. Troitus. Возможно, причина в нехватке топлива и нужно обратить внимание на ТНВД, топливные фильтры, форсунки или патрубки.
6. Глохнет или запускается и глохнет. Проверить на утечку воздуха, увидеть топливные фильтры, помпу, иногда в бак могло попасть что-то постороннее.
7. Детонация в двигателе. Причины могут быть в форсунках, помпе, розжиге, клапанах, кольцах, вкладышах; тут надо двигатель открыть и посмотреть.
8. Дымит:
– белый дым – возможно, у вас вода в баке или охлаждающая жидкость попадает в цилиндры через прокладку или треснувшую головку блока цилиндров.
– черный дым – нужно уменьшить топливо на ТНВД с помощью винта меньшей мощности, скорее всего он выкручен на максимум.
– синий дым – у вас наверняка горит масло.
9. Вибрация. Причины обычно в маховике, в зажигании, в опорах двигателя, в карданном валу, возможно, коленчатый вал не сбалансирован.
10. Не запускается. Причину нужно искать в форсунках и помпе.
11. Трещины в ГБЦ. Типичная неисправность для этих ДВС и она образуется на перемычке клапана, но, к счастью, этот вопрос можно попробовать решить, есть много компаний, которые готовы восстановить головку.

Несмотря на большой перечень различных неисправностей, это очень надежный и долговечный мотор.ЯМЗ-238 при должном уходе и обслуживании имеет ресурс на практике 800-900 и даже 1 млн км.

Номер двигателя ЯМЗ-238

Номер расположен в области маховика слева.

Тюнинг двигателей ЯМЗ-238

Как установить турбину

Для преобразования обычного атмосферного 238 в турбо можно оставить стандартные поршни, можно обойтись без масляных форсунок, просто поставить турбину ТКР 36-87 с коллекторами от ЯМЗ-7511, сделать слив масла и подачу масла в турбину , поставил 261 форсунку, отрегулировал ТНВД и погонял как есть.Так можно получить 280-300 л.с. Он даже годами будет ездить без проблем, но для большей надежности поршни лучше заменить на 238В.

Блоки питания

предназначены для работы при температуре окружающего воздуха от минус 60 ° С до плюс 50 ° С, относительной влажности до 98% при 25 ° С, запыленности до 0,4 г / м3, а также для езды в горных условиях при 25 ° С. высота до 4500 м над уровнем моря и преодоление перевалов до 4650 м над уровнем моря с соответствующим снижением энергетических и экономических показателей.

Длительный срок службы и надежная работа двигателя зависят от своевременного обслуживания.

Техническое обслуживание носит профилактический характер, поэтому должно выполняться вовремя.

Ежедневное обслуживание проводится 1 раз в сутки.

Техническое обслуживание после обкатки двигателя.

Первое ТО-1 проводится каждые 500 часов работы двигателя.

Второе ТО-2 проводится через 1000 часов работы двигателя.

Сезонное обслуживание проводится перед подготовкой к зиме и при переходе на лето.

Система охлаждения

Жидкость закрытого типа с принудительной циркуляцией теплоносителя

Оборудован термостатическим устройством для автоматического поддержания теплового режима двигателя

Водяной насос

Центробежного типа с ременным приводом

Вентилятор

Шестилопастной, с зубчатым приводом и фрикционной муфтой включения вентилятора

Жидкостно-масляный теплообменник

Пластинчатого или трубчатого типа.Оборудован краном или заглушкой для слива охлаждающей жидкости

Термостаты

С твердым наполнителем. Температура открытия 80 ° С.

Электрооборудование

Однопроводная схема. Номинальное напряжение 24 В

Генератор

Переменный ток, двухпроводной привод с ременным приводом, номинальное напряжение 28 В.

Модель генератора определяется оборудованием.

Пусковое устройство

Электростартер модели 25.3708-21 или AZF 4581 производства Iskra (Словения), номинальное напряжение 24 В.

Допускается использование стартера СТ-142Д.

Для облегчения запуска холодного двигателя предусмотрен электрофакельный прибор

Масса незаполненного силового агрегата в комплекте поставки, кг:

С отдельными головками блока цилиндров:

Без сцепления и КПП – 1250

Со сцеплением – 1295

Со сцеплением и коробкой передач – 1685

С общими головками блока цилиндров:

Без сцепления и КПП

ЯМЗ-238БЭ – 1180

ЯМЗ-238БЭ2 – 1215

ЯМЗ-238ДЕ – 1180

ЯМЗ-238ДЕ2 – 1215

Со сцеплением

ЯМЗ-238БЭ – 1225

ЯМЗ-238БЭ2 – 1260

ЯМЗ-238ДЕ – 1225

ЯМЗ-238ДЕ2 – 1260

Со сцеплением и коробкой передач

ЯМЗ-238БЭ – 1580

ЯМЗ-238БЭ2 – 1615

ЯМЗ-238ДЕ – 1580

ЯМЗ-238ДЕ2 – 1615

Заправочные емкости, л:

система смазки – 32

система охлаждения без водяного радиатора объем – 22

ведущий впрыск сцепления – 0. 14

	Модели силовых агрегатов
Тип двигателя	Четырехтактный с воспламенением от сжатия и турбонаддувом
Количество цилиндров
Расположение цилиндров	V-образная, угол развала 90º
Заказ цилиндров
Направление вращения коленчатого вала
Диаметр цилиндра, мм
Ход поршня, мм
Рабочий объем, л
Степень сжатия
Мощность номинальная, кВт (ч. стр.)
Частота вращения коленчатого вала при номинальной мощности, мин -1
Максимальный крутящий момент, Нм (кгс · м)
Частота вращения при максимальном крутящем моменте, мин -1
Скорость холостого хода, мин -1: Максимум, не более Минимум
Удельный расход топлива по скоростной характеристике, г / кВт · ч (г / ч.п. в): Минимум При номинальной мощности
Удельный расход масла на отходы в% к расходу топлива, не более
Метод смешивания	Прямой впрыск
Камера сгорания	Поршневой без сепаратора
Распредвал	Один для обоих рядов цилиндров с шестеренчатым приводом
Фазы газораспределения: впускные клапаны Открытие, град. к TDC Закрытие, град. после NMT клапаны выхлопные Открытие, град. к NMT Закрытие, град. после ВМТ
Количество клапанов на цилиндр	Один вход и один выход
Термоклапанные зазоры на холодном двигателе, мм
Система смазки Смешанный, с масляным охлаждением в жидкостно-масляном теплообменнике: Под давлением смазываются подшипники коленвала, распредвала, толкателей, валов коромысел, сферические поверхности штоков толкателей, ТНВД, турбонагнетатель. Остальные трущиеся поверхности смазываются распылением.
Масляный насос шестеренчатый, односекционный
Давление масла на прогретом двигателе в блок-магистрали, кПа (кгс / см 2): При номинальной частоте вращения На минимальной скорости, не менее	400–700 (4–7)
Масляные фильтры Два: полнопоточный очистной фильтр с фильтрующим элементом и центробежным фильтром
Система охлаждения масла С жидкостно-масляным теплообменником, установленным на блоке двигателя слева
Давление масла открывающихся клапанов системы смазки, кПа (кгс / см 2): Редуктор давления масляного насоса Дифференциальный клапан Перепускной клапан масляного фильтра	700-800 (7,0 – 8,0) 490 – 520 (4,9 – 5,2) 200 – 250 (2,0 – 2,5)
Система подачи топлива	Разъем
Топливный насос высокого давления (ТНВД) с регулятором и топливоподкачивающий насос	Восьмисекционные плунжерные, золотниковые плунжеры: Диаметр плунжера 10 мм, ход плунжера 11 мм – ЯМЗ-238БЭ, ЯМЗ-238ДЕ; Диаметр плунжера 12 мм, ход плунжера 14 мм – ЯМЗ-238БЭ2, ЯМЗ-238ДЕ2

Основные параметры и характеристики
Топливный насос модели			(238ДЕ-1, -5, -10, -11)	(238ДЕ2, -1, -3, -5, -8, -11)
Порядок работы секций топливного насоса
Регулятор скорости	Центробежный универсальный
Топливоподкачивающий насос	Поршень с ручным топливоподкачивающим насосом
Форсунки	Закрытого типа с соплами с несколькими отверстиями: 261. 1112010-11 на двигателях ЯМЗ-238БЭ, ЯМЗ-238ДЕ; 267.1112010-02 или 204.1112010-50.01 на двигателях ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2 с общими головками блока цилиндров; 51.1112010-01 на двигателях ЯМЗ-238ДЕ2 с индивидуальными головками
Давление начала впрыска сопла, МПа (кгс / см 2)	20,6 + 0,8 (210 + 8) – 261.1112010-11 26,5 + 0,8 (270 + 8) – 267.1112010-02 и 26,5 + 1,2 (270 + 12) – 204.1112010-50.01 26,5 + 1,2 (270 + 12) – 51.1112010-01
Установочный угол опережения впрыска топлива	Устанавливается по меткам на маховике и корпусе ТНВД и составляет: 13º ± 1 – на двигателях ЯМЗ-238БЭ, ЯМЗ-238ДЕ; 6º ± 1 – на двигателях ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2 с общими головками; 8º ± 1 – на двигателях ЯМЗ-238ДЕ2 с индивидуальными головками
Топливные фильтры: грубая уборка тонкая очистка	Со сменным элементом (ЯМЗ-238БЭ, ДЭ), поддоном (ЯМЗ-238БЭ2, ДЭ2). Со сменным фильтрующим элементом. На крышке находится перепускной клапан форсунки. Давление открытия форсунки 20 … 40 (0,2 … 0,4) кПа (кгс / см 2)
Система наддува	Газовая турбина, один турбонагнетатель, с радиальной центростремительной турбиной и центробежный компрессор
Турбокомпрессор (ТКР)	Модель 122 или ТКР 100 *
Давление наддува (избыточное) при номинальном режиме работы, кПа (кгс / см 2)

* – турбокомпрессор аналогичен по конструкции модели ТКР 122

ENG_Dv_ymz

ООО «Ивекта» является единственным дистрибьютором, уполномоченным ПАО «АВТОДИЗЕЛ» на поставку оригинальных двигателей и коробок передач ЯМЗ в Республику Куба.

Ярославский моторный завод (Ярославский моторный завод), основанный в 1916 году, является ведущим предприятием по производству дизельных двигателей в России. Сегодня «Автодизель» (ЯМЗ) входит в состав подразделения «Силовые агрегаты – ГАЗ».

Ярославский моторный завод – специализированное предприятие по производству дизельных двигателей, коробок передач, дизель-генераторных установок (дизельных электростанций) и запасных частей к ним. На заводе разрабатываются не только новые типы двигателей, но и доводятся существующие модели дизельных двигателей до европейских стандартов.

Двигатели ЯМЗ

L-образное семейство ЯМЗ-530 (105х128 мм) с 4- и 6-цилиндровыми средними рядными двигателями объемом 4,43 и 6,65 л, мощностью от 120 до 320 л.с., экологического класса Евро-4, в том числе 27 модификаций. , около 200 конфигураций двигателя

L-образное семейство ЯМЗ-650 (123х156 мм) 6-цилиндровых тяжелых рядных двигателей рабочим объемом 11,12 л, мощностью от 311 до 412 л. с., экологического класса Евро-4, в том числе 10 модификаций, более 220 конфигураций двигателей.

V-образные семейства ЯМЗ-236, ЯМЗ-238 и ЯМЗ-240 (130х140 мм) с 6-, 8- и 12-цилиндровыми дизельными двигателями рабочим объемом 11.15, 14,86 и 22,3 литра, мощность от 150 до 500 л.с., включая 65 моделей и более 260 конфигураций двигателей, включая Евро-4 и предшествующие классы выбросов

V-образные семейства ЯМЗ-840 и ЯМЗ-850 (140х140 мм) 12-цилиндровые тяжелые дизельные двигатели рабочим объемом 25,86 л, мощностью от 440 до 800 л.с., 10 моделей, более 50 конфигураций двигателей

Двигатели

ЯМЗ применяются более чем в 300 типах автомобилей и различном оборудовании, выпускаемых предприятиями России и Беларуси.Они устанавливаются на грузовые автомобили, шасси, автопоезда, карьерные самосвалы, автобусы, тракторы и комбайны, дорожно-строительную технику, дизель-генераторные установки (дизель-генераторные станции). Двигатели ЯМЗ широко применяются в спецтехнике Минобороны России, МВД, Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий.

Щелкните здесь, чтобы скачать каталог продукции ЯМЗ

Скачать

спецификаций.Дизельные двигатели для большегрузных автомобилей

Дизельные двигатели в современном мире устанавливаются на грузовые автомобили, тракторы, сельскохозяйственную технику и тракторы. Отечественный аналог надежных зарубежных двигателей – ЯМЗ-238. Устанавливается на такую ​​известную технику, как МАЗ, КРАЗ, КАМАЗ, ЗИЛ, ДОН, К-700 и другие автомобили. Конечно, изначально мотор предназначался для продукции Минского автомобильного завода. Но со временем доказано, что двигатель ЯМЗ-238, технические характеристики которого высоки, является лучшим дизельным двигателем СССР и постсоветского пространства, и может смело конкурировать с такими известными брендами, как MAN и DAP.

Общие сведения

ЯМЗ-238 пришел на смену устаревшим двигателям ЯАЗ-204 и ЯАЗ 206. Он был разработан в 50-е годы легендарным советским конструктором Чернышевым Г.Д., который также был автором ЯМЗ-236.

Свою популярность двигатель получил благодаря своей надежности и совместимости со многими автомобилями и тракторами. С момента создания первого двигателя прошло 65 лет, и популярность этих двигателей только возросла. Простота эксплуатации, ремонта и обслуживания сделала ЯМЗ-238 незаменимым помощником для многих сельскохозяйственных и строительных компаний, использующих этот мотор в своих автомобилях.

Конечно, за многие годы разработки и внедрения новых технологий этот двигатель претерпел множество модификаций, но базовая конструкция не изменилась, только были внесены коррективы в общую конструкцию.

Технические данные

Рассмотрим, двигатель ЯМЗ-238, технические характеристики мотора.

Двигатель имеет V-образную конфигурацию из 8 цилиндров, расположенных в 2 ряда. 16 клапанов обеспечивают безупречный впрыск и выхлоп. Как и на 236-м, ход поршня 140 мм, диаметр цилиндра 130 мм.Жидкостная система охлаждения двигателя ЯМЗ-238 обеспечивает максимальный эффект и не допускает перегрева мотора.

Рабочий объем составляет 14,866 л, а мощность в зависимости от модификации может составлять 235-420 лошадиных сил. Двигатель ЯМЗ-238, технические характеристики которого позволяют в отдельных случаях развивать мощность до 500 лошадиных сил, устанавливается не только на рекомендуемое оборудование, но и на автомобили с другими конструктивными данными. Также на новых версиях используется турбонаддув, что придает еще больше уверенности и тяги при эксплуатации.

Устройство

ТНВД ЯМЗ-238 представляет собой топливный насос, который может вызывать АЗС. Он расположен в развале силового агрегата и подает топливо в каждый цилиндр отдельно, а впрыск производится напрямую.

Двигатель имеет две головки блока цилиндров, которые выполнены из чугуна. Вал раздаточный – стальной, изготовленный по технологии штамповки. Главный силовой агрегат изготовлен из чугуна, а коленчатый вал – из обожженной заготовки методом точения.

Система впрыска устроена таким образом, что ТНВД ЯМЗ-238 под давлением подает топливо к форсункам, производящим впрыск. Топливная аппаратура этого двигателя считается одной из самых совершенных в мире. Тип этой системы – плунжерный, имеет центробежную муфту, которая сама регулируется.

Поршни отлиты из высокопрочного алюминия, что позволяет не ломаться при больших нагрузках. На каждом из них имеется 1 маслосъемное кольцо и 3 компрессионных.

Двигатель ЯМЗ-238, технические характеристики и конструкция которого надежны и просты, имеет ресурс 800 тыс. Км, а при правильном обслуживании можно достичь 1 млн км.

Установка на другие автомобили

Двигатель ЯМЗ-238, технические характеристики которого высокие, может устанавливаться на другие автомобили. Итак, переделали грузовую, строительную и сельскохозяйственную технику. Например, очень хорошо зарекомендовал себя двигатель КАМАЗ ЯМЗ-238, что позволило снизить расход топлива в отличие от оригинального двигателя Кама.

Конечно, на многих автомобилях пришлось перепроектировать элементы крепления силового агрегата, установить другую коробку передач, но все это оправдывалось в процессе эксплуатации и ремонта.

Ремонт

Ремонт двигателя ЯМЗ-238 достаточно, это несложно, если отдать его специалистам в этой области. Основной проблемой остается поиск запчастей, но многие производители предоставляют возможность выбора из широкого ассортимента. С наступлением кризиса ценовая политика выросла, но меньше, чем на двигатели иностранного производства.

Рассмотрим, какие запчасти чаще всего меняют при проведении капитального ремонта, которому подвергается двигатель ЯМЗ-238. Технические характеристики в этом случае также играют очень важную роль, так как существует несколько поколений мотора, а значит, есть некоторая непохожесть. Итак, перечисляем перечень запчастей:

1. Сальники коленчатого и распределительного вала.
2. Подшипник к / вал.
3. Гильзакомплекты (поршень, палец, гильза, кольцо).
4. Втулки шатунов.
5. Клапаны выпускные и приточные.
6. Седла клапанов.
7. Втулки направляющие.
8. Сальники клапанов.
9. Корневые вкладыши и шатуны.
10. Фильтры.
11. Масло сливочное.
12. Комплект прокладок.
13. И прочие мелкие детали.

При ремонте обычно блок цилиндров коленчатый. Вал подвергают расточке под ремонтные размеры, а плоскости ГБЦ шлифуют. Средняя стоимость капитального ремонта ЯМЗ-238 составляет порядка 80000-100000 рублей в зависимости от региона и выбранных запчастей.Это дешевле, чем покупать новый двигатель.

Сервис

Обслуживание двигателя ЯМЗ-238 (технические характеристики которого имеют высокие результаты) достаточно легко и просто. Итак, регулярная замена масла и фильтров позволит не только выработать полный рабочий ресурс, но в некоторых случаях превзойти его. Учтем, что необходимо менять при штатном ТО:

• Масло в объеме 25 литров. Вот сколько налито в этот мотор. Кстати, этот дизель идеально подходит для таких смазочных жидкостей, как М10Г2К и М10ДМ.
• Фильтр масляный. В зависимости от конструкции и модификации он может быть разных размеров и типов.
• Топливные фильтры, которые необходимо заменить, так как качество бытового топлива оставляет желать лучшего.
• Ремкомплекты грубой и тонкой очистки топлива.

В некоторых случаях необходимо считать форсунки и топливный насос высокого давления.

p >>

Automotive Engines Последние исследования

Анатолий Васильевич Дунаев ◽

◽

Александр Э.Ломовских ◽

Игорь Федорович Пустовой ◽

Александр Сергеевич Саяпин ◽

…

Необходимость увеличения срока службы, эффективности и экологичности автомобильных двигателей приводит к инновациям в их обслуживании и ремонте. Модификация топлива осуществляется с помощью механохимии, гидродинамической и акустической кавитации, трибоэлектризации и совместного применения этих методов. Наиболее эффективные возбудители описаны Ю. В. Воробьев. (Цель исследования) Цель исследования – подвести итоги испытаний активаторов Ю.И. Воробьева, выявив особенности их модификации моторных топлив и наметив меры по обеспечению их стабильной работы в различных двигателях внутреннего сгорания. (Материалы и методы) В статье представлено описание активаторов моторных топлив по патентам РФ № 2411074, 2550203, 2592801 и результаты их испытаний на двигателях КамАЗ-740, ЗМЗ-406, ЯМЗ-236, ЮМЗ-412. с топливом, с водотопливной эмульсией, проведенный в Военно-воздушной академии имени профессора Н.Жуковский, Ю. А. Гагарин. (Результаты и обсуждение) Исходя из анализа конструкции активаторов Ю. В. Воробьева и эффективность их работы, заключающаяся в том, что их модификация топлива, рапсового масла, спиртов и воды происходит сначала механико-химией, затем кавитацией и, наконец, механико-химией. Эффективность активатора подтверждена стендовыми и эксплуатационными испытаниями по снижению расхода топлива на 21,3-31,9 процента, 80 парами хроматограмм и химмотологией модифицированных жидкостей, необратимостью и усилением модификации топлива при хранении и другими необычными свойствами различных активированных жидкостей. .(Выводы) Эффективность активатора в повышении калорийности моторных топлив на 26-30 процентов и снижении их расхода на 21,3-31,9 процента обеспечивается оптимизацией его конструкции для различного расхода жидкости в нем и противоэрозионных материалов. Однако активатор требует ресурсных и нагрузочных испытаний бензиновых и дизельных двигателей, испытаний модификации масел и моторных масел, испытаний на АЗС.

«Урал-4320» с двигателем ЯМЗ: ТТХ. Урал-4320 военный

Грузовик Уральского автозавода универсального назначения.Он предназначен как для перевозки людей, так и для перевозки грузов. ТТХ «Урал-4320» позволяет преодолевать непроходимые места с полной нагрузкой. Этот фактор способствовал широкому использованию техники в армии и в регионах со сложными климатическими условиями. Первая модель рассматриваемой машины была выпущена в 1977 году. По сути, машина представляет собой улучшенную копию Урал-375, которая выпускалась для военных нужд.

Экстерьер

Согласно ТТХ «Урал-4320», он оборудован кузовом с металлической платформой и задней дверью багажника. Автомобиль оборудован скамейками, тентом и арками съемного типа. Также есть дополнительные решетки. В стандартную комплектацию входит трехместная кабина, собранная из толстостенного листового металла, изготовленная методом штамповки. Продуманное остекление и зеркала заднего вида дают возможность полностью следить за ситуацией на дороге и увеличивают обзор.

Конструктивно кузов выполнен в виде укороченных выступов, что позволяет улучшить показатель проходимости. Вес грузовика 8.2 тонны. Вес груза до 67,8 тонны с возможностью буксировки 11 тонн.

ТТХ «Урал-4320» военный с двигателем ЯМЗ

Одним из вариантов мощности рассматриваемого грузовика стал двигатель ЯМЗ в различных модификациях. Это четырехтактный двигатель, имеющий для пуска электророзетки. Особенность силового агрегата заключается в том, что до окончательного завершения работ он должен пару минут поработать на холостом ходу.

Мотор полностью соответствует европейским стандартам (Евро-3).Емкость топливного бака – около трехсот литров (некоторые модели комплектуются дополнительными баками на 60 литров). Расход солярки на сотню километров составляет от 30 до 40 литров в зависимости от скорости движения и наличия прицепного устройства. Максимальная скорость автомобиля – 85 километров в час.

Прочие варианты силовых установок

Разрабатывая двигатель ТТХ «Урал-4320», производители предусмотрели возможность установки нескольких типов двигателей.Среди них следующие вариации:

• Установка КамАЗ-740.10 – мощностью 230 лошадиных сил, объемом 10,85 л, имеет 8 цилиндров, работает на дизельном топливе;
• ЯМЗ-226 – работает на солярке, мощность 180 лошадей;
• ЯМЗ-236 НЕ2 имеет объем 11,15 л, мощность 230 лошадей, турбо, четыре такта;
• Кроме того, на Ярославском моторном заводе монтировались модификации с индексами 238-М2, 236-БЭ2, 7601. Они отличаются мощностью (240, 250 и 300 соответственно).

Дополнительно ТТХ Урал-4320 с двигателем ЯМЗ предусматривает установку гидроусилителя, предпусковой подогрев и соответствие двигателя стандарту Евро 3.

Технические показатели

Тормозной узел включает в себя основную двухконтурную систему и запасной блок с одним контуром. Дополнительный тормоз приводится в действие пневмоприводом от выхлопных газов. Этот агрегат механического типа с установленным барабаном на раздаточной коробке (БД) очень эффективен. Стояночный тормоз представляет собой барабанный тормоз, установленный на выходном валу РК.

ТТХ «Урал-4320» рассчитан по колесной формуле6 * 6. Высокую проходимость обеспечивают одноколейные колеса, оборудованные автоподзаводом воздушных камер. Передняя подвеска зависимая, имеет амортизаторы и рессоры-полуэллипсы. Задняя часть тоже зависимая, с пружинами и реактивными тягами. У рассматриваемого грузовика три моста, все они ведущие, передние колеса оснащены ШРУСом. Узел сцепления имеет фрикционный привод, пневмоусилитель, диск с диафрагменной выпускной пружиной.

Кабина и габаритные размеры

Представленный грузовик оборудован двухдверной кабиной, полностью металлической и рассчитан на трех человек. Водительское сиденье регулируется, есть система вентиляции, модернизированные вариации снабжены спальником. После 2009 года условия труда машиниста значительно улучшились. Новая кабина отличается повышенным комфортом, капотом из стеклопластика и оригинальным стилем дизайна.

Ниже приведены основные габаритные размеры, которые предусматривает ТТХ «Урал-4320»:

• Длина / ширина / высота (м) – 7.36 / 2,5 / 2,71, по высоте тента 2,87 метра.
• Масса нетто (т) 8,57.
• Предельная масса прицепного устройства (т) – 7,0.
• Колея колес (м) – 2,0.
• Дорожный просвет (см) – 40.
• Количество посадочных мест на платформе – 24.

Стоит отметить, что грузовик имеет солидный запас хода, что позволяет преодолевать без дозаправки более ста километров. .

Тактические показатели

Военно-тактический план ТТХ «Урал-4320» имеет следующие параметры:

• Преодоление водного брода (глубина) – полтора метра.
• Переход по болотистой местности аналогичен.
• Канавы и траншеи (глубина) – до 2 метров.
• Максимальная высота подъема 60 °.
• Минимальный радиус поворота 11,4 метра.
• Максимальная высота над уровнем моря при нормальной эксплуатации составляет 4 тысячи 650 метров.

Конструктивно мощный грузовой автомобиль сделан побегом для защиты кабины и водителя от попадания грязи при движении по бездорожью (силовой агрегат расположен спереди, капот приподнят вверх, а по бокам широкие плоские крылья).

ТТХ «Урал-4320» позволяет эксплуатировать его в тяжелых климатических условиях при максимальной влажности 98 °. Температурный диапазон от + до -50 градусов. Автомобиль можно оставить бесплатно. Выдерживаемая максимальная сила ветра составляет 20 метров в секунду, а запыленность – 1,5 кубических метра.

Актуальные модификации

При выпуске грузовика от уральских производителей было разработано несколько модификаций, основным отличием которых является мощность силовой установки.Наиболее популярные модели:

1. «Урал-4320-01» – имеет улучшенную кабину, платформу и коробку передач. Год выпуска – 1986.
2. Аналогичные модификации с двигателем ЯМЗ, мощностью 180 лошадок, а также грузовиком с увеличенной колесной базой и показателями проходимости.
3. ТТХ «Урал-4320-31» отличается от предшественника наличием восьмицилиндрового силового агрегата (ЯМЗ) мощностью 240 лошадиных сил и улучшенным показателем удельной мощности. Автомобиль выпущен в 1994 году.
4. Модель 4320-41 – двигатель ЯМЗ-236НЕ2 (230 л.с.), год выпуска – 2002, соответствие нормам «Евро 2».
5. Вариант 4320-40 – это версия предыдущей машины, оснащенная удлиненной базой.
Модификация
6. 4320-44 – появилась кабина повышенной комфортности (г. – 2009 г.).
7. Длинная база «Урал-4320-45».
8. Вариант, предназначенный для монтажа спецтехники (4320-48).

Заключение

Следует отметить несколько моментов. Данный грузовик популяризируется как в армии, так и в гражданских целях.Во-первых, «Урал-4320» абсолютно не боится бездорожья, обладает высокой маневренностью и грузоподъемностью. Во-вторых, неприхотлив в обслуживании, эксплуатации и ремонте. Кроме того, эта машина универсальна, способна перевозить военные, гражданские грузы, тяжелые прицепы и порядка 30-35 человек.

Стоит отметить, что производители постоянно работают над улучшением «Урала». Армейский автомобиль считается эффективным и производительным транспортным средством. Помимо того, что грузовик обладает большой мощностью, бронированные варианты предназначены для защиты личного состава от повреждений легким и средним оружием (третья категория защиты).В гражданском применении машина незаменима для северных регионов и территорий со сложными грунтами.

Технические характеристики ЯМЗ 236, устройство основных агрегатов

Дизельные двигатели моделей 236 и 238 были разработаны конструкторами Ярославского моторного завода и пришли на смену устаревшему семейству двухтактных двигателей ЯМЗ 204/206. Принципиальным отличием новых двигателей был четырехтактный рабочий цикл, что значительно увеличило характеристики двигателя. В конструкции агрегатов использовалась схема с V-образным расположением блоков цилиндров, при этом двигатель ЯМЗ 236 имел шесть цилиндров, а ЯМЗ 238 – восемь.На фото два двигателя ЯМЗ 236, хорошо виден топливный насос, над которым расположены коллекторы подачи воздуха. Отверстие для воздушного фильтра заклеено защитной бумагой.

Блок цилиндров

Два блока цилиндров имеют угол 90 градусов между собой и общим основанием, которым является верхняя часть картера двигателя. Для упрощения конструкции шатуны противоположных цилиндров установлены на единой цапфе коленчатого вала. Из соображений компоновки оси цилиндров смещены на 35 мм.Блок цилиндров изготовлен из серого чугуна с низким содержанием легирующих элементов. При расчете блока особое внимание было уделено обеспечению жесткости, что позволило добиться высоких технических характеристик двигателя ЯМЗ 236.

В блоках цилиндров устанавливаются сменные гильзы, так называемого мокрого типа – охлаждающая жидкость омывает внешнюю часть гильзы. Блок имеет опоры для подшипников распредвала и коленчатого вала. Обработка ложа подшипников коленчатого вала производится при установленных крышках.Поэтому крышки не взаимозаменяемы и должны устанавливаться в строго определенном положении.

В передней части блока установлен блок шестерен приводных шестерен распределительного вала, в задней части – корпус маховика, выполненный отдельной деталью. На крышке картера редуктора установлен насос охлаждающей жидкости. Жидкость из насоса впрыскивается в блоки цилиндров через канал в крышке и корпусе редуктора. Внутри крышки есть дополнительные каналы для охлаждающей жидкости. На крышке шестерен имеется фрезерованная плоскость с пунктирными метками, которые используются совместно с меткой на шкиве коленчатого вала для регулировки точки начала впрыска топлива.Плотная установка меток – непременное условие обеспечения технических характеристик ЯМЗ 236.

Головки блоков и газораспределения

Каждый агрегат ЯМЗ 236 имеет отдельную головку на три цилиндра. Головка сделана из чугуна и крепится к блоку стальными шпильками. Агрегат и головка имеют общую рубашку охлаждения, обеспечивающую равномерный температурный режим двигателя. Между деталями устанавливается прокладка, в ранних моделях из асбеста с металлической окантовкой канала цилиндра и протока охлаждающей жидкости.

Каждый цилиндр имеет два клапана. Клапаны приводятся в движение коромыслами и шатунами от единого распредвала, установленного в развале блоков цилиндров. Вал карданный – от носка коленчатого вала через несколько косозубых шестерен. Установка распредвала производится по меткам на шестернях. На фото, размещенном в статье, мотор ЯМЗ 236 со снятой клапанной крышкой.

В головке установлены форсунка для впрыска топлива и трубка для возврата излишков топлива в топливный бак.Сверху голова закрывается тонкостенной крышкой.

Поршневая группа и коленчатый вал

Технические характеристики ЯМЗ 236 обеспечивает коленчатый вал с четырьмя коренными подшипниками из высокоуглеродистой стали. Благодаря такой конструкции и материалу вал имеет большую жесткость и высокую износостойкость. Внутри коленчатого вала имеются каналы для подачи масла под давлением к коренным и шатунным подшипникам. Вал имеет дополнительные противовесы на щеках и два отдельных противовеса на конце вала и маховике.В задней опоре имеется паз, в который входят бронзовые полукольца, предохраняющие вал от осевых смещений. На обоих концах вала есть уплотнительные манжеты. Съемная ведущая шестерня привода распределительного вала установлена ​​в носке вала.

Стальные шатуны двигателя с несменными крышками подшипников. Поршни ЯМЗ 236 изготовлены методом литья из алюминиевого сплава и имеют пять канавок для поршневых колец. В отливке поршня имеется камера сгорания, выполненная в виде тороида.Три кольца для сжатия имеют в поперечном сечении форму трапеции. Все детали поршневой группы разделены на размерные группы, что облегчает подбор деталей при ремонте.

Смазочная система

Масляный бак двигателя ЯМЗ 236 – поддон картера. Оттуда масло поступает в шестеренчатый насос и под давлением подается к подшипникам коленчатого и распределительного валов, верхним головкам шатунов, коромыслам и штокам приводов клапанов. Насос может перекачивать до 140 литров масла в минуту.Остальные компоненты двигателя смазываются масляным туманом, образующимся при работе двигателя. Всего в системе смазки 24 литра масла. Очистка осуществляется в два этапа – фильтр грубой очистки и центробежный продукт для тонкой очистки. Около 10 процентов перекачиваемой нефти проходит через центрифугу. После очистки он стекает обратно в картер. Техническое обслуживание центрифуг – это промывка внутренней полости от осевшей грязи. Фильтр грубой очистки представляет собой мелкоячеистую латунную сетку.При обслуживании мотора сетка просто моется и устанавливается обратно. Технические характеристики ЯМЗ 236 напрямую зависят от работоспособности системы смазки.

При работающем двигателе необходимо следить за давлением масла, которое должно быть в пределах 4… 7 атмосфер. В жаркую погоду давление может немного снизиться из-за высокой температуры моторного масла. Дополнительное охлаждение масла осуществляется с помощью отдельного радиатора, расположенного перед радиатором охлаждающей жидкости.При максимальном режиме работы через устройство проходит до 25 литров масла в минуту. Охлажденное в радиаторе масло сливается в картер двигателя.

Система охлаждения и питания

Поддержание температуры является обязательным условием обеспечения технических характеристик двигателя ЯМЗ 236. Расход топлива и масла, а также долговечность двигателя напрямую зависят от температуры двигателя. Для поддержания температурного режима двигатель снабжен радиатором со специальным клапаном, позволяющим повысить температуру кипения охлаждающей жидкости до 116-119 градусов.

Охлаждение жидкости осуществляется шестилопастным вентилятором, приводимым в движение шестернями газораспределительного механизма. На валу вентилятора на подшипниках установлен промежуточный приводной шкив генератора и компрессора пневмопривода тормозов. Вентилятор установлен в специальном кожухе, направляющем поток воздуха. Интенсивность охлаждения регулируется с помощью жалюзи с ручным управлением, установленных перед радиатором из кабины водителя. Двигатель соединен с радиатором резиновыми шлангами.Общая емкость системы 28 литров. На фото в статье показан общий вид ЯМЗ 236 с турбонагнетателем и коробкой передач.

Рабочая температура двигателя – это диапазон значений в пределах 75-98 градусов. Каждый блок цилиндров имеет свой канал для слива жидкости, оборудованный термостатом. Производитель не рекомендует длительную работу двигателя при температуре охлаждающей жидкости ниже 60 градусов. Контроль температуры осуществляется по прибору на панели приборов в кабине водителя.

По желанию заказчика в систему охлаждения может быть установлен подогреватель ПЖД 400 или 44. ТЭН устанавливается перед радиатором и основан на подогреве горящей в котле жидкости топливом. Для установки отопителя в блоке двигателя ЯМЗ 236 есть специальные каналы. Циркуляция жидкости осуществляется отдельным насосом с электроприводом. Выхлопные газы отводятся в масляный поддон для нагрева масла. Применение автономного отопителя улучшает эксплуатационные и технические характеристики ЯМЗ 236.Расход топлива при использовании такой системы заметно ниже, особенно при эксплуатации дизельного двигателя при низких температурах.

Система снабжения

В состав системы входят насос высокого давления с регулятором оборотов, фильтры очистки топлива, форсунки, топливопроводы низкого и высокого давления. Для фильтрации используются фильтры грубой и тонкой очистки. На одном из фото в статье представлена ​​современная версия ЯМЗ 236 с турбонагнетателем и 9-лопастным вентилятором.

Благодаря улучшенной конструкции удельный расход топлива двигателем снизился.Если на первом МАЗ 500 расход составлял около 25 литров при мощности всего 180 сил, то на современных машинах он составляет 33-40 литров при мощности от 300 до 420 сил.

.
