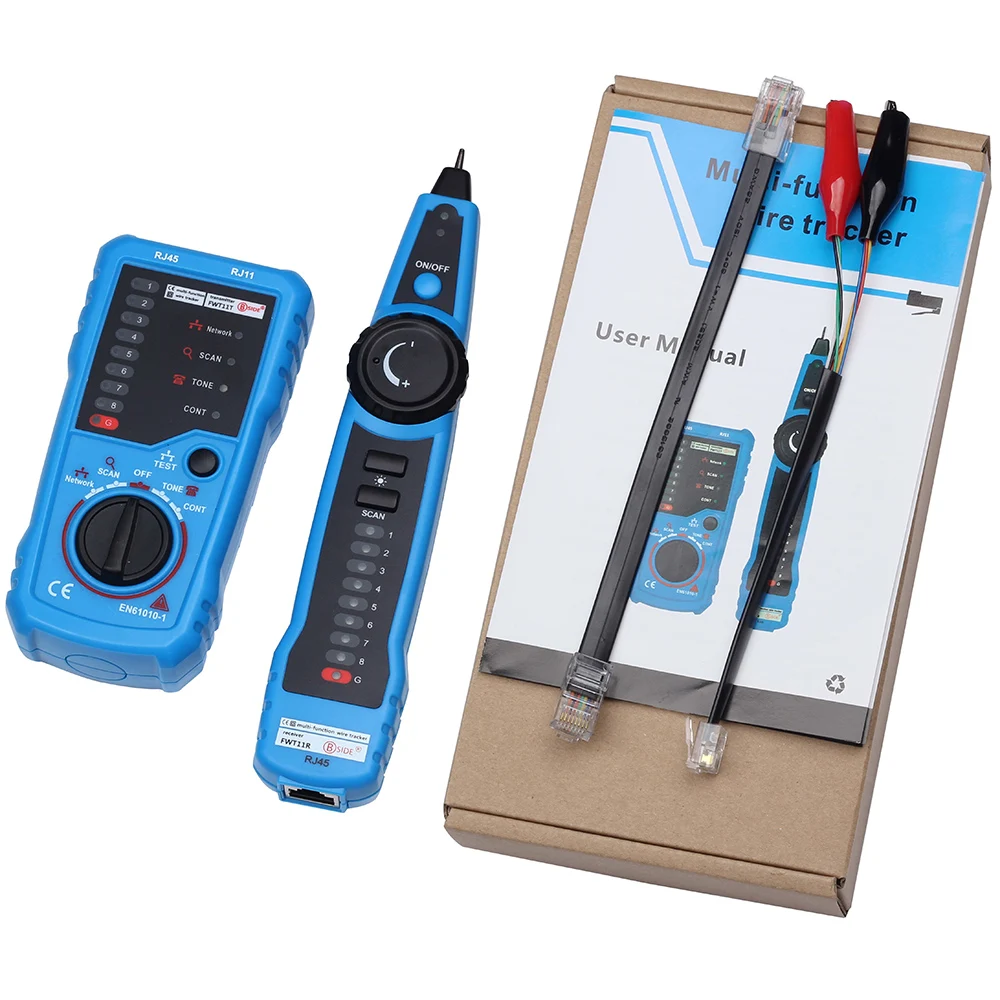

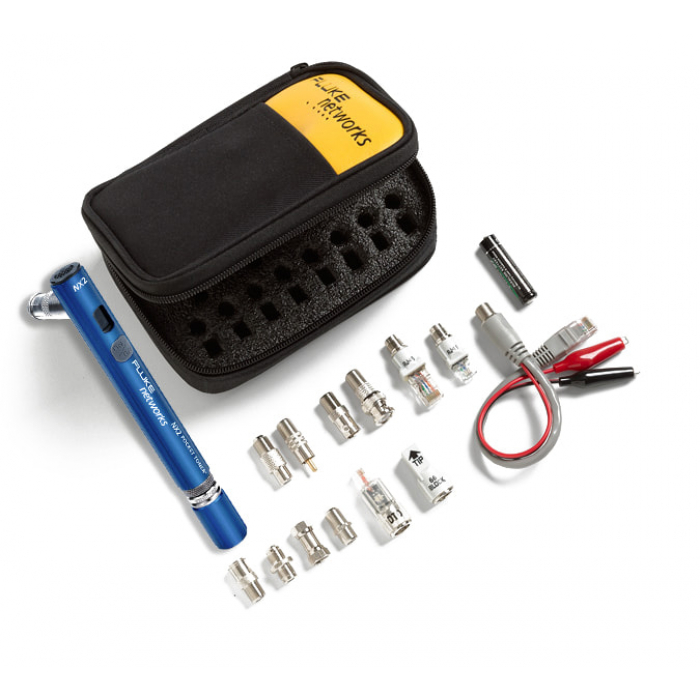

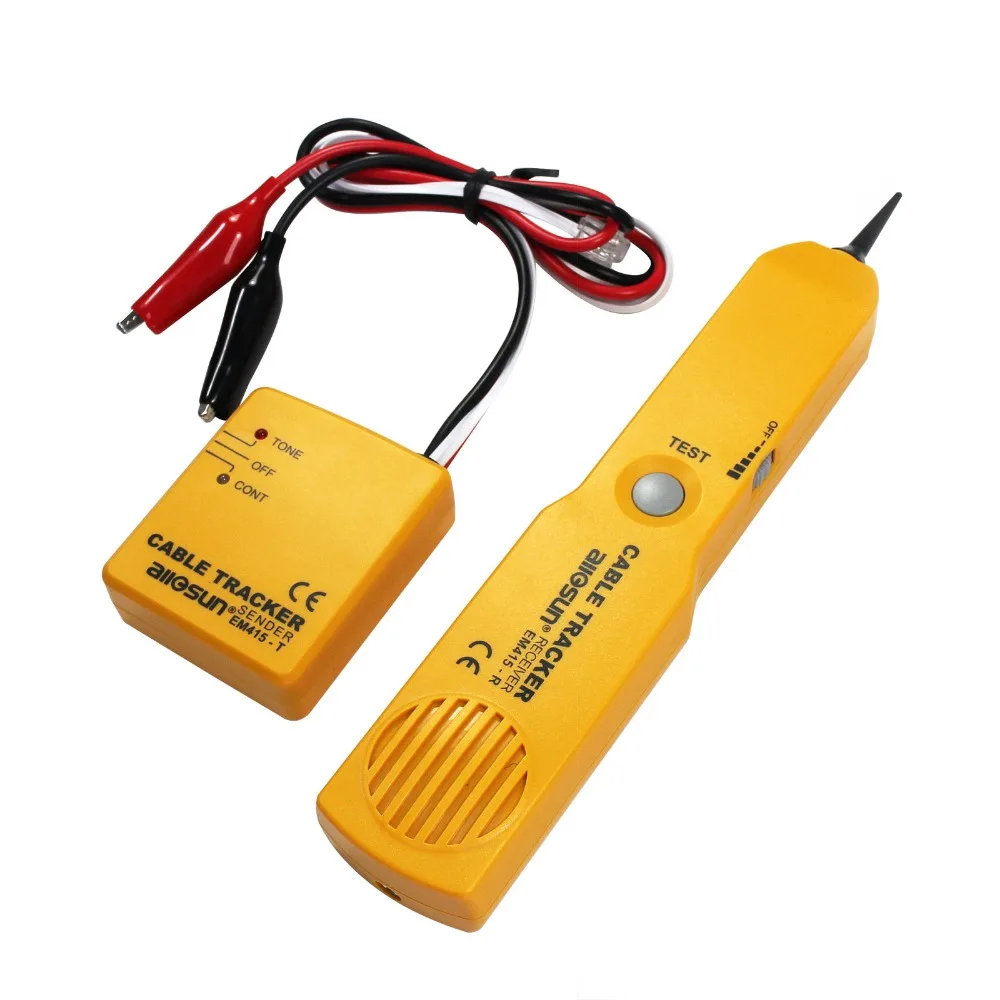

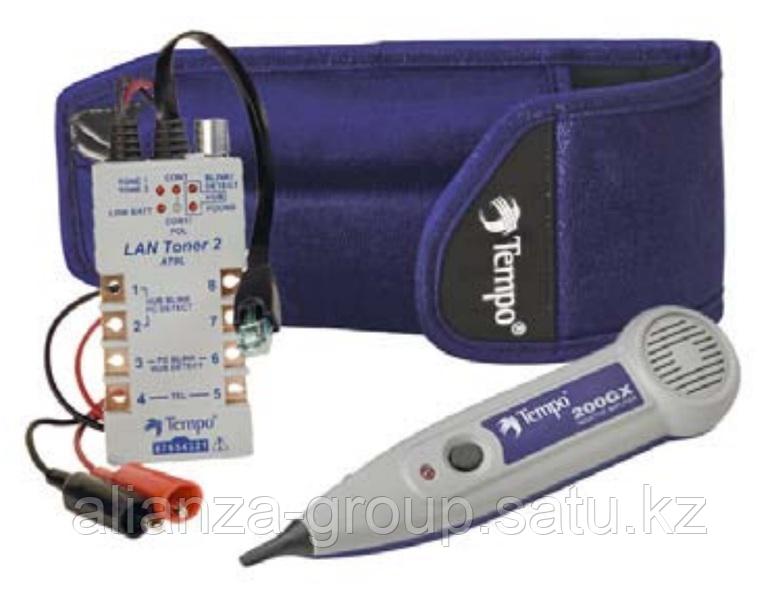

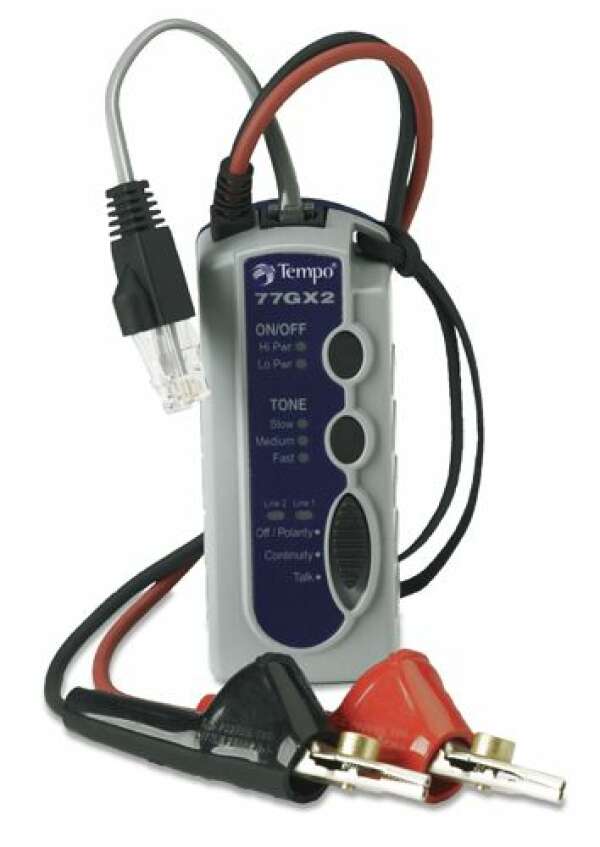

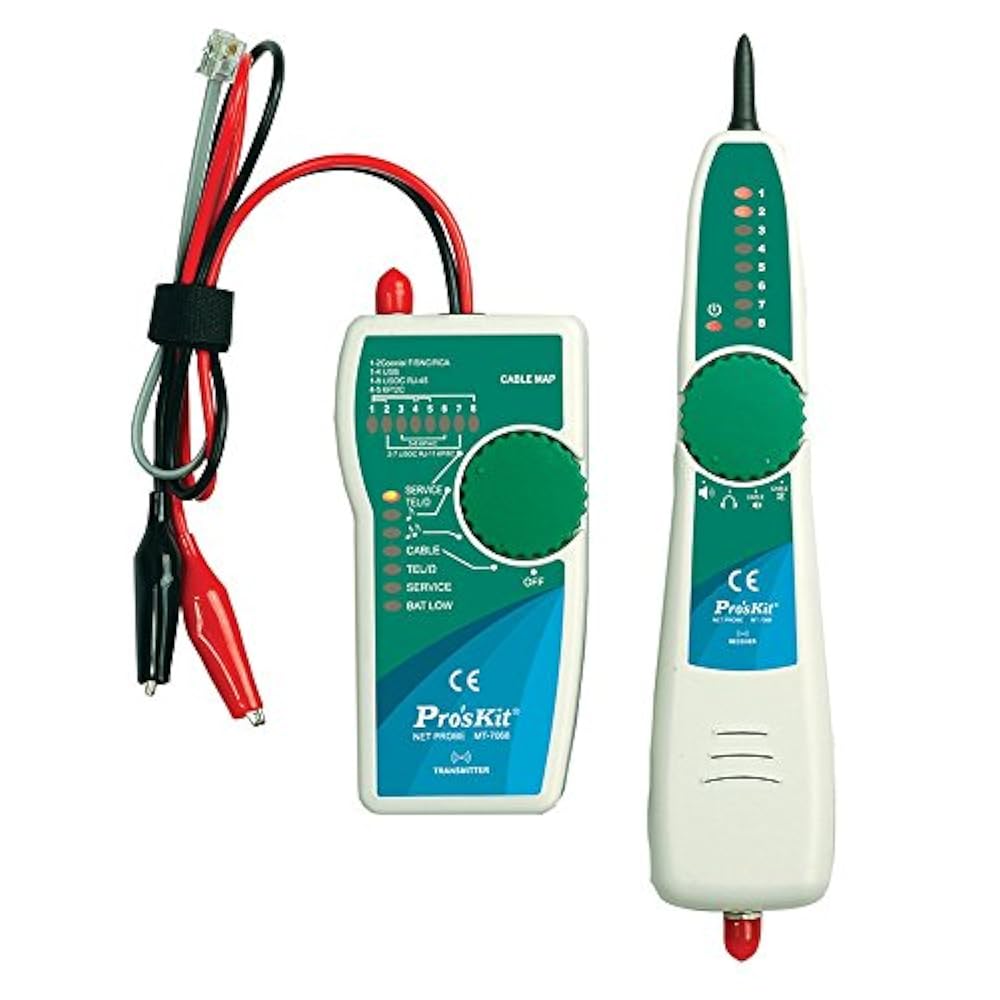

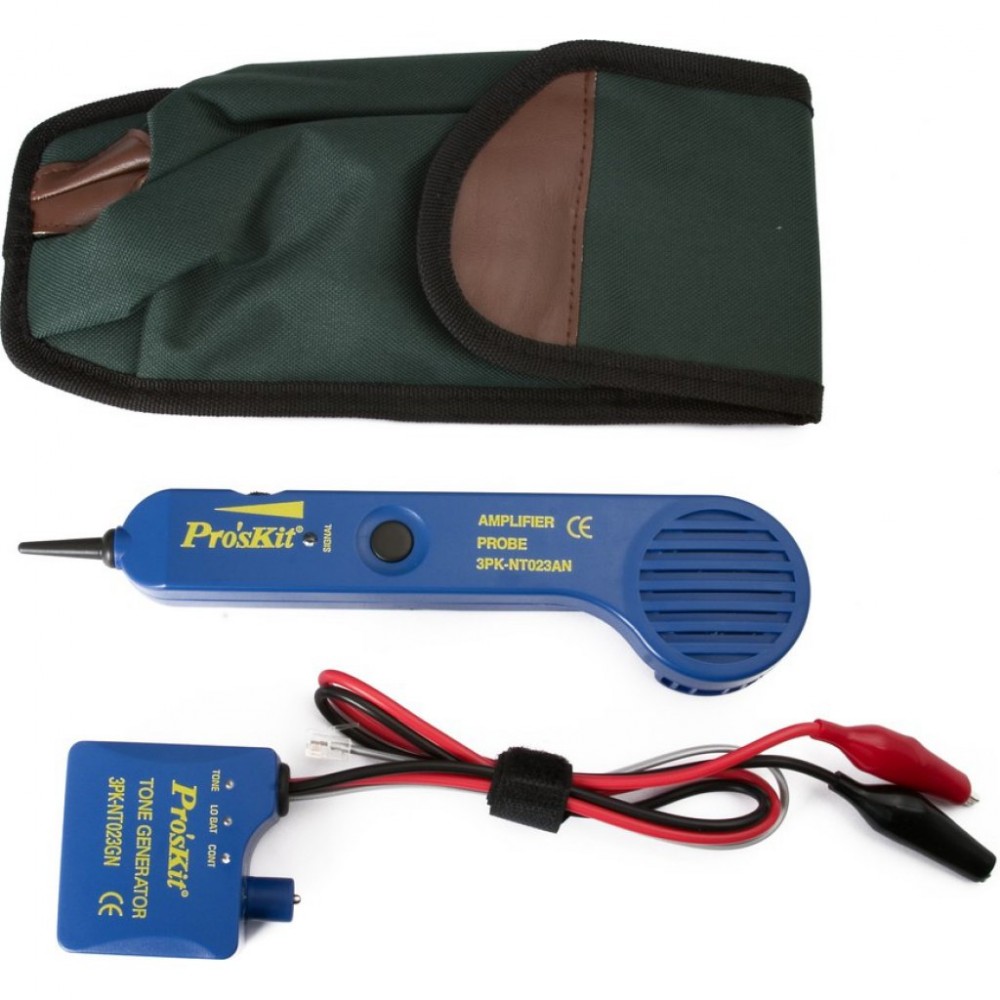

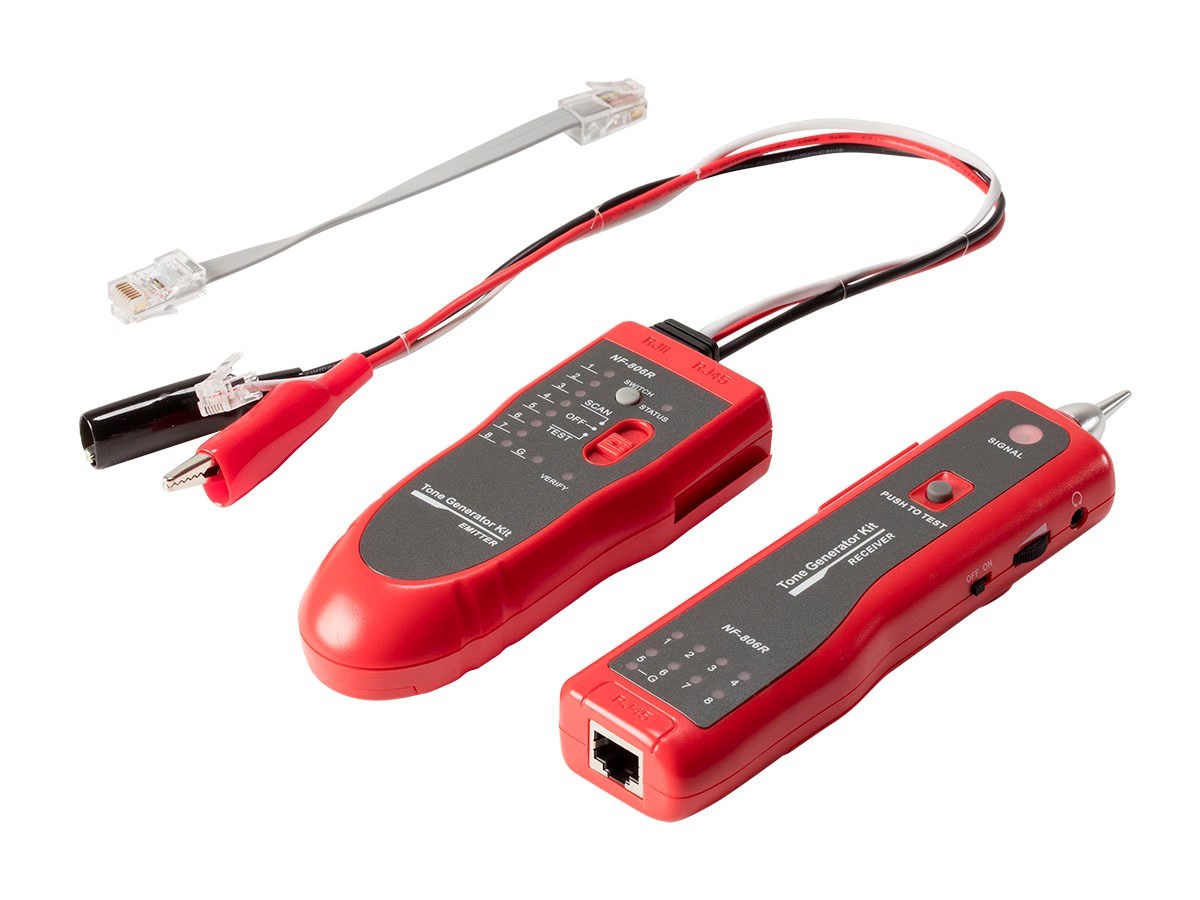

Тон генератор для поиска кабеля: Генератор тона, трассировщик и детектор IntelliTone™ Pro 200 для локальной сети
Расширенный кабельный тестер с тон генератора с интеллектуальными функциями
Alibaba.com предлагает широкий спектр высококачественных, интеллектуальных и расширенных наборов кабельный тестер с тон генератора. для различных целей измерения. Эти многофункциональные предметы, предлагаемые на сайте, оснащены всеми новейшими функциями и изготовлены с использованием передовых технологий для оптимальной работы. Эти умные гаджеты просты в эксплуатации и доступны как в полуавтоматическом, так и в полностью автоматическом вариантах. Эти продукты сертифицированы и проверены регулирующими органами, чтобы гарантировать безупречную работу и долговечность. Берите эти продукты у ведущих кабельный тестер с тон генератора. поставщикам и оптовикам на сайте множество предложений и скидок.Широкий выбор кабельный тестер с тон генератора. на стройплощадке изготовлены из прочных материалов, таких как АБС, чтобы обеспечить долгий срок службы и очень устойчивы к сложным условиям использования.
Эти экологически чистые продукты оснащены интеллектуальным функционалом, позволяющим измерять различные оптические и фотографические качества, а также плотность различных материалов, независимо от твердого или жидкого. Эти продукты также находят применение в отдельных областях, таких как медицинское сканирование, обработка пленок, нефтяная промышленность, энергетические исследования и многие другие.
Обширный выбор премиум-класса кабельный тестер с тон генератора. на Alibaba.com разделены на категории в зависимости от цвета, дизайна, размеров, емкости и характеристик, из которых покупатели могут выбирать. Эти устройства энергоэффективны и работают как от электричества, так и от аккумулятора. Они поставляются с автоматической калибровкой и интеллектуальным цифровым дисплеем и являются водонепроницаемыми и термостойкими. Эти устройства также обладают высокой стабильностью, а также превосходными функциями защиты от помех для безупречного функционирования.
Просмотрите различные диапазоны кабельный тестер с тон генератора.
Эти экологически чистые продукты оснащены интеллектуальным функционалом, позволяющим измерять различные оптические и фотографические качества, а также плотность различных материалов, независимо от твердого или жидкого. Эти продукты также находят применение в отдельных областях, таких как медицинское сканирование, обработка пленок, нефтяная промышленность, энергетические исследования и многие другие.
на Alibaba.com и покупайте эти продукты в рамках бюджета. Эти продукты можно настраивать по индивидуальному заказу, они представлены в модном элегантном дизайне с гарантийными сроками. Послепродажное обслуживание также предлагается наряду с недорогими вариантами обслуживания.
Принадлежности:
Модели:
Принадлежности:
Наборы телефонистов – ELECTRICAL CONTRACTOR TELECOM KIT II
Модели:
Принадлежности:
Набор инструментов для монтажа оптического кабеля НИМ-25
Комплектация
· Стриппер MILLER для удаления 250 мкм оболочки оптического волокна · Стриппер Miller Т-типа для удаления 900 мкм буферного покрытия · Стриппер-прищепка для удаления фрагментов оптического модуля IDEAL · Стриппер AM-1 для снятия наружной оболочки кабеля · Ножницы Miller для резки арамидных нитей · Пинцет · Набор из трех луп (2х, 5х, 10х) · Карточка-визуализатор инфракрасного излучения · Жидкость для смывания гидрофоба D`Gel · Дозатор для спирта с помпой (225 мл) · Салфетки безворсовые KIM-WIPES · Плоскогубцы KNIPEX · Бокорезы KNIPEX · Набор отверток · Ножовка · Нож · Рулетка измерительная · Фонарик · Набор проволок для прочистки адаптеров (8 шт. · Маркировочные самоклеящиеся этикетки · Липкая лента · Коробка для ЗИПа · Жесткий кейс
MicroMapper™ Pro VDV MicroMapper™ Pro — простой в использовании тестер для проверки кабелей передачи голоса, данных и видео (VDV), предназначенный для надежной и быстрой проверки соединений и длины кабелей, что позволяет сократить время установки и количество ошибок. Упрощение монтажа Быстрое определение местонахождения кабеля Исключение адаптеров из процесса тестирования Спецификации: Модели и комплектация: Принадлежности: MicroMapper™ Инструмент для быстрой и полной проверки схемы разводки кабелей для локальной сети Особенности Размеры: 125 x 52 x 30 мм Модели и комплектация: Тестер для проверки кабелей MicroScanner2 Прибор MicroScanner2 нового поколения полностью изменяет тестирование кабелей для передачи голоса, данных и видео. Экономящий время графический интерфейс пользователя, встроенные мультимедийные разъемы и возможность тестирования самых распространенных в данный момент служб передачи голоса/данных/видео дают специалистам по прокладке и обслуживанию кабелей непревзойденную скорость, удобство и мощность. Функциональные возможности: Сокращает время тестирования и уменьшает количество ошибок пользователя Определение местоположения труднодоступных кабелей за считанные секунды Спецификации: Модели и комплектация: |
Прибор может применяться с кабельными системами, включая кабели типа STP и UTP, 75 Ом и 50 Ом коаксиальный кабель, а также двухжильный кабель, используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 Base-T или 10/100/1000 Base-T. Услуги телефонных сетей POTS.
Включает генератор тона и пробник IntelliTone Pro 100, коаксиальный адаптер F-типа , коммутационный кабель RJ-11 и RJ-45, тестовый шнур с разъемами типа “крокодил”, ремешок, компакт-диск и краткое руководство пользователя, две 9 В батареи
Включает профессиональный инструмент для разделки и расшивки кабелей на кросс:
Включает профессиональный инструмент для разделки и расшивки кабелей на кросс:
Вы можете выбрать набор с трассировщиком кабеля PRO3000 или с тестовой телефонной трубкой TS30.Соответвующие промышленным стандартам монтажные инструменты D814 позволяют выполнять качественную заделку. Лезвие EverSharp 66/110 универсально для заделки кабелей н а блоках и разъемах. Легкий в использовании cable stripper быстро зачищает и разделывает различгые типы кабелей. Мягкий футляр с застежкой-молнией позволяет держать все интрументы в одном удобном месте.
Набор представляет собой удобный кейс со всеми необходимыми для разделки высококачественными инструментами ведущих фирм мира. Набор включает все, что может понадобиться в работе — от фонарика до салфеток для протирания волокна.
)
В комплект входит основной блок с индикаторами, ответная часть, входят коммутационный кабель RJ45-RJ45 30см, 4 батарейки типа ААА, СD с инструкцией пользователя.
Это не только замедляет процесс тестирования, но также запутывает пользователя и приводит к ошибкам. Тестер для проверки кабелей MicroScanner2 изменил эту процедуру, отображая на одном экране все результаты тестирования – графическую схему разводки, длину пар, расстояние до места неисправности, идентификатор кабеля и удаленное устройство.
3af-совместимых устройств PoE (питание через Ethernet)
|
| |||||||||||
Для выявления трасс подземных коммуникаций иногда приходится прибегать к разрытию грунта. Это вызывает удорожание работ, а иногда приводит к повреждению самих коммуникаций. Мной изготовлен прибор, позволяющий производить определение трасс различных металлических трубопроводов и кабелей при закладке их на глубину до 10 м. Длина исследуемого участка достигает 3 км. Погрешность определения трассы трубопровода при закладке на глубине 2 м, не превышает 10 см. Он может быть использован для определения трасс трубопроводов и кабелей, заложенных под водой. Принцип работы трассоискателя основан на обнаружении переменного электромагнитного поля, которое искусственно создается вокруг исследуемого кабеля или трубопровода. Для этого генератор звуковой частоты подключается к исследуемому трубопроводу или кабелю и заземляющему штырю. Обнаружение электромагнитного поля на всем протяжении трассы производится с помощью портативного приемника, снабженного ферритовой антенной, обладающей ярко выраженной направленностью.
Катушка магнитной антенны с конденсатором образует резонансный контур, настроенный на частоту звукового генератора 1000 Гц. Напряжение звуковой частоты, наведенное в контуре полем трубопровода, поступает в усилитель, к выходу которого подключены головные телефоны. При желании можно использовать и визуальный индикатор – микроамперметр. Для питания генератора используется сетевой блок или аккумуляторная батарея 12 Вольт. Приемное устройство питается от двух элементов А4.
Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.
1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников “Атмосфера”, “Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, – вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 – 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 – 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы.
Реле Р1 типа РСМ3.
Четкий максимум сигнала получается, если антенна направлена точно над линией трассы. Если трасса имеет обрыв, то в этом месте и далее сигнал будет отсутствовать. Подземные силовые кабели, находящиеся под напряжением, могут быть обнаружены с помощью одного только приемного устройства, так как вокруг них имеется значительное электромагнитное переменное поле. При поиске трасс обесточенных подземных кабелей, генератор трассоискателя подключается к одной из жил кабеля. В этом случае обмотка выходного трансформатора подключается полностью, чтобы получить максимальный уровень сигнала. Место заземления или обрыва кабеля обнаруживается по пропаданию сигнала в телефонах приемного устройства, когда оператор будет находиться над точкой повреждения кабеля. Мной было изготовлено 6 подобных устройств. Все они показали отличные результаты при эксплуатации, в некоторых случаях, даже не производилась настройка трассоискателя.
Подробное описание технологии.Fluke Networks IntelliTone Pro 200 LAN
Fluke Networks IntelliTone PRO 200 LAN – тестовый набор. Состоит из тонального генератора и индуктивного щупа, предназначен для трассировки кабеля, идентификации жил и выявления неисправностей в кабельном хозяйстве.
Тональный генератор IntelliTone™ использует более точные методы идентификации и поиска кабеля, а именно цифровую технологию, которая значительно облегчает трассировку и определение кабелей, скрытых в полу, потолке, стенах и жгутах – при этом минимизируя помехи. Преимущество цифровых технологий в скорости, точности и производительности делает аналоговые средства поиска и диагностики кабелей устаревшими при работе в современных сетях передачи данных. Тестовый набор может работать как кабельный тестер для проверки правильности обжима коннекторов RJ45 (модель IntelliTone 200)
Основные преимущества:
- Определение наличия сигнала в помещениях с повышенным уровнем шума с помощью светодиодного индикатора и звукового сигнала.
- Безопасное и эффективная идентификация кабелей в активных и пассивных сетях.
- Тестирование и диагностика аналоговых телефонных линий.
- Функция автоматического отключения питания.
- Полная совместимость с аналоговыми генераторами тона и пробниками;
- Защита по напряжению до 100 вольт.
Сравнение приборовIntelliTone Pro 100 и 200 | IntelliTone Pro 100 | IntelliTone Pro 200 LAN |
|---|---|---|
| Обработка сигнала IntelliTone исключает влияние шумов и ложных сигналов | Да | Да |
Аналоговый сигнал SmartTone для определения отдельных пар проводов | Да | Да |
Безопасное и точное генерирование тона в активных сетях | Да | Да |
Диагностика полярности кабеля и напряжения внутреннего источника | Да | Да |
Диагностика аналоговых телефонных сетей, службы Линии 1 и полярности | Да | Да |
| Диагностика аналоговых телефонных сетей, службы Линии 1, 2 и полярности | – | Да |
| Разъем RJ-45 на индуктивном щупе для работв в качестве тестера | – | Да |
Определение обрывов, коротких замыканий, перепутанных пар и жил | – | Да |
Идентификация соединений 10/100/1000 Ethernet и выдача сведений о сетевом адаптере/ концентраторе | – | Да |
Комплект поставки IntelliTone Pro | IntelliTone Pro 100 | IntelliTone Pro 200 |
Цифровой тональный генератор | MT-8200-51A | MT-8200-61A |
Индуктивный щуп IntelliTone Pro | MT-8200-53A | MT-8200-63A |
Коаксиальный адаптер F-типа | Да | Да |
Коммутационный кабель RJ11 | 1 шт. | 2 шт. |
| Коммутационный кабель RJ45 | 1 шт. | 2 шт. |
Тестовые шнуры с разъемами типа «крокодил» | + | + |
Батарея “крона” 9 В (2 шт) | + | + |
Ремешок, компакт-диск и краткое руководство пользователя | + | + |
.
Генераторы тестовых сигналов и определители неисправностей кабеля
Легко идентифицируйте проблемы в кабельных трассах!
Кабели часто прячутся за стенами, под полом и внутри потолка. Это затрудняет выявление проблем, потому что вы не можете видеть сквозь стены, чтобы определить причину проблемы. К счастью, существует множество инструментов, позволяющих вам работать эффективно и выявлять проблемы на месте. Генераторы тестовых тонов, искатели неисправностей кабеля, комплекты пробников и многое другое действуют как помощники в выяснении проблемы.
Поиск и устранение неисправностей кабелей
Генераторы тестовых тонов идентифицируют кабели, устраняя шумы, связанные с питанием. Он отлично подходит для работ по трассировке проводов любого типа. Он работает, создавая и отправляя сигнал на провод или проводник. Он отлично подходит для использования с комплектом пробника, потому что пробник усилителя может отслеживать ваш сигнал и точно определять любые проблемы.
Устранение неполадок с кабелями не должно начинаться после возникновения проблемы. В первую очередь важно убедиться, что все работает хорошо, а также иметь инструменты под рукой на случай, если вы столкнетесь с какой-либо проблемой.
CableOrganizer.com продает множество таких инструментов, которые помогут вам. У нас даже есть комплекты, так что вы можете получить все необходимое за одну простую покупку. Комплекты различаются, но этот включает в себя следы, фару и разъем для наушников, так что у вас есть все необходимое для проникновения в труднодоступные места.
Вы можете освещать свой путь в темных местах, а также уменьшить шум флуоресцентного света, потому что вы можете выключить верхнее освещение и использовать налобный фонарь.
Поисковики неисправностей позволяют легко находить проблемы с кабелями и идентифицировать их.Они просты в эксплуатации и работают, измеряя длину кабеля и расстояние до его неисправности.
Эти виды инструментов могут показаться второстепенными, но они необходимы для любого набора инструментов. Нет ничего более неприятного, чем невозможность выяснить проблему с одним из ваших кабелей. Лучше заранее подготовиться с тон-генератором и дефектоскопом, чтобы не терять время!
10 лучших средств обнаружения электрических цепей, рассмотренных и оцененных в 2022 году
В то время проблемы с электрической системой решались путем ручной проверки электропроводки, выключателей и всего, что технические специалисты сочтут нужным.В результате ремонт и даже новая электросхема выполняются очень долго.
Но теперь, с помощью современных технологий, отслеживание путей цепи стало менее сложным благодаря лучшему трассировщику электрических цепей. Это устройство, используемое профессионалами, предназначено для поиска поврежденных линий и помощи в создании сложных электрических соединений в зданиях.
Знать, что находится внутри ваших стен, значит знать, что ремонтировать и как сделать свой дом безопаснее. Планируйте свои проекты по благоустройству дома и получайте удовольствие от использования энергоемких электроприборов.Позже вы узнаете больше, когда я поделюсь своим опытом работы с этим электрическим инструментом.
Лучший обозреватель электрических цепей
1. PTE Wire Tracer & Circuit Tester
Отслеживание проводов, стационарных кабелей и автомобильных линий стало для меня намного проще, когда я начал использовать PTE Wire Tracer & Circuit Tester. Это позволяет мне быстро обнаруживать соединения с достаточной точностью. Таким образом, я могу сэкономить время и работать над тем, что касается моей электрической системы.
Независимо от того, какой метод вы используете, например, при обнаружении коаксиальных кабелей, ложные срабатывания все равно могут возникать и вводить вас в заблуждение. Но благодаря регулируемым уровням чувствительности PTE я смог определить искомую линию, вращая регулятор чувствительности. Так что даже имея приемник рядом с пучком проводов, это устройство может реагировать на конкретный.
С точки зрения гибкости, я очень доволен наличием двух зажимов типа «крокодил» для непрерывного режима и тонального режима, а также разъема RJ11 для удобного тестирования телефонных систем.Независимо от того, ищу ли я провод в тональном режиме или проверяю короткое замыкание и непрерывность в непрерывном режиме, PTE является надежным и безопасным инструментом для использования.
Кроме того, я не беспокоюсь о долговечности, так как продавец заверил меня в годовой гарантии. Таким образом, это означает, что многие могут доверять этому охотнику за цепями. Я помню, как скептически относился к покупке этого продукта из-за его доступной цены, но его производительность доказала, что он является хорошим трассировщиком цепей за свои деньги.
Некоторые пользователи утверждают, что этот искатель электрических проводов не работает для проводов на расстоянии более 10 футов.Тем не менее, для меня это хорошо, и это калибрует мою электрическую настройку.
Плюсы
- Экономит время на поиск цепей
- Поставляется с регулируемыми уровнями чувствительности для более четкого обнаружения проводов
- Гибкое использование с двумя зажимами типа «крокодил» и штекером RJ11
- 1 год гарантии от продавца
- Хорошая инвестиция по доступной цене
Минусы
- Не работает на расстоянии более 10 футов для некоторых клиентов
В целом, у меня нет проблем с устранением неполадок с помощью этого индикатора электрических линий.Я всегда могу сэкономить время и силы, отслеживая соединения. Я предложу это своим друзьям.
2. Amprobe 3472789 BT-120 Circuit Tracer
Для вашего дома, офиса и HVAC вам, вероятно, понадобится Amprobe – 3472789 BT-120 Circuit Breaker Tracer.
С микропроцессорным контроллером это надежное устройство для моих небольших электрических установок. Средство поиска автоматических выключателей Amprobe совместимо с автоматическими выключателями от 90 до 120 В переменного тока с частотой 50 Гц/60 Гц.
Мне нравится этот продукт, потому что в комплект поставки входят передатчик, приемник, установленная батарея 9 В и руководство пользователя. Таким образом, мне больше не нужно обращаться за помощью к техническому специалисту для трассировки цепи.
В отличие от некоторых трассировщиков, которые требуют, чтобы вы вращали датчик чувствительности, как объемную шестерню, этот трассировщик имеет автоматическую регулировку чувствительности. Таким образом, устраняется неопределенность в моем поиске, и я легко могу найти единственный правильный выключатель со световой и звуковой сигнализацией.
Этот продукт также оснащен светодиодным индикатором для дополнительной узнаваемой информации. Розетки под напряжением включат свет перед фактической трассировкой.
И правильно выключенные выключатели для целей обслуживания приведут к тому, что свет останется выключенным.
Я полагаю, что Amprobe также имеет авторитетный имидж, так как имеет сертификацию UL. Даже европейские стандарты признают этот продукт надежным и эффективным в использовании.
С другой стороны, этот элемент может обнаруживать только находящиеся под напряжением выключатели, а не обесточенные.Тем не менее, он работает так, как задумано, и я могу максимально использовать его возможности.
Плюсы
- Надежный продукт, совместимый с автоматическими выключателями от 90 до 120 В переменного тока
- Поставляется в полной упаковке
- Позволяет автоматически регулировать чувствительность для вспомогательной трассировки
- Предоставляет более важную информацию с помощью светодиодного индикатора
- Изделие, внесенное в список UL, соответствующее европейскому стандарту
Минусы
- Ограничено отслеживанием только включенных выключателей
Для таких систем, как моя небольшая установка, это лучший трассировщик, который вы можете использовать.
Этот предмет надежен, выполняет свою работу по назначению и прост в использовании.
3. Klein Tools VDV500-820 Cable Tracer
Благодаря тональному генератору профессионального уровня и датчику для обнаружения неактивной проводки кабельный трассировщик Klein Tools VDV500-820 может передавать сигналы на расстояние до 1000 футов с пятью различными тональными ритмами. Передатчик Кляйна оснащен технологией Toner-Pro, которая проверяет полярность и непрерывность и отображает результаты с помощью светодиодов устройства.
На одном конце передатчика находится штекер RJ11 для моего телефона и кабели данных RJ45 для пар тональных проводов.Этот продукт позволяет надежно закреплять провода с помощью угловых зажимов с гвоздями. Таким образом, соединения будут плотными, а передача сигнала будет четкой.
Если вы беспокоитесь о трассировке цепей в шумной среде, датчик трассировки оснащен разъемом для наушников 3,5 мм, чтобы вы могли сосредоточиться на звуке, исходящем от передачи.
Мне нравится, что он оснащен рабочим светом, поэтому я могу видеть правильную цепь в условиях затемнения.
Кроме того, приемный конец этого продукта позволяет мне регулировать громкость, видеть состояние батареи и отслеживать провода в идентичных системах с помощью его чувствительного, прочного и токопроводящего наконечника.Для дополнительной точности также присутствуют клеммные колодки для подтверждения пар проводов.
В комплект входят 8 батареек ААА, которые мне не пришлось менять каждый раз, так как устройство автоматически отключается, когда оно не используется. Таким образом, я могу сохранить и продлить использование этих источников энергии.
Я рекомендую использовать наушники для этого продукта, так как динамики ресивера мне показались слабоватыми. Вы можете использовать динамики, когда наконечник непосредственно соприкасается с проводом, который вы отслеживаете.
Плюсы
- Передача сигнала на 1000 футов, 5 различных тональных ритмов и клеммные блоки
- Профессионального уровня, можно проверить целостность цепи и полярность
- Угловые зажимы с гвоздями для лучшей передачи сигнала
- Удобное отслеживание с рабочим освещением и возможностью использования наушников
- Чувствительный, прочный приемник, кабели RJ11 и RJ45
- Вставки для батарей и автоматическое отключение питания
Минусы
- Слабые динамики могут стать помехой
С помощью этого устройства я смог определить свои телекоммуникационные проблемы.
Таким образом, это сэкономило мне время и силы на проверку того, что нуждается в ремонте. Я рад, что это пошло мне на пользу.
4. Ideal SureTrace 61-959 Circuit Tracer
Если вы не уверены в том, есть ли в цепи напряжение или нет, я бы посоветовал использовать трассировщик цепей Ideal SureTrace 61-959. Этот индикатор напряжения работает как с включенными, так и с обесточенными цепями.
Чтобы избавиться от хлопот, связанных с переключением выключателей, приемник цепи Ideal имеет четыре режима чувствительности.Высокий датчик помогает мне определить точную панель, а режим прерывателя или низкий режим помогают выбрать один правильный выключатель. Мне нравится, как его гибкость приводит меня к тому конкретному выключателю, через который передается сигнал.
Как член группы по установке электрики, я обнаружил, что этот продукт также очень помогает мне с точки зрения эффективности. Мы делаем картографию коммерческих зданий, а благодаря сильному сигналу SureTrace мы можем сэкономить время и убедиться, что планировка находится в нужном месте.
Известный производством качественной и универсальной продукции, этот набор для поиска от Ideal добавляет индуктивный зажим для высокочастотного поиска.Этот зажим размещает сигнал на кабеле, не отсоединяя его. Кроме того, в каждом наборе есть руководство для покупателей, особенно начинающих пользователей.
Учитывая, что в комплекте с изделием идут только 4 батарейки АА, при работе на месте лучше подготовить дополнительные штуки, чтобы не было проблем. И вы должны выключать свои трассеры, когда они не используются, чтобы экономить энергию.
Плюсы
- Работает с обесточенными и обесточенными цепями
- Четыре режима чувствительности для определения правильной панели и выключателя
- Помогает сэкономить время и повысить эффективность
- Ценные дополнения, такие как индуктивный зажим и инструкция
Я считаю, что это идеальный продукт для крупных предприятий, которые в основном используют схемы, особенно высокочастотные.
Кроме того, мне не составило труда откалибровать продукт, потому что он удобен для пользователя.
5. Устройство отслеживания проводов Sperry Instruments ET64220
Некоторые трассеры предназначены для определенной цели. Внутри пакета Sperry Instruments ET64220 Wire Tracker находятся различные вилки, такие как RJ11, RJ45, коаксиальный кабель, автомобильный плавкий предохранитель и изолированные зажимы. Таким образом, это делает его незаменимым для установщиков аудио или видео и специалистов по COM данным.
Раньше я застревал после определения неправильного провода.Но с помощью этого трекера электрических цепей можно изменять уровни чувствительности, и это помогло мне выяснить, какие соединения я отслеживал.
Еще одна вещь, которая мне нравится в этом предмете, это индикация, которую посылает передатчик. С моим старым трассером я полагался на звук, который создает мой ресивер. Теперь на этом новом я не только слышу сигналы, но и вижу их. Таким образом, я чувствую себя более уверенным в выборе правильного провода.
Это устройство также экономит заряд батареи.Что происходит, так это то, что через 45 минут передатчик выключается, и вам нужно будет нажать кнопку ON, чтобы продолжить поиск. Так что, в тех случаях, когда я забываю выключить его, я уверен, что мои батареи сохранены.
По своей конструкции могу сказать, что это сверхпрочный аппарат после того, как пару раз случайно уронил. Кроме того, он поставляется с батареями, специально предназначенными для этого предмета.
Тем не менее, убедитесь, что вы знаете, какой трассер вам нужен, потому что он не работает на расстоянии более 40 футов.Поэтому не рекомендуется использовать домашнюю проводку. Вы не получите желаемых результатов.
Плюсы
- Идеально подходит для монтажников аудио- и видеотехники и специалистов по обработке данных
- Регулировка чувствительности для правильной идентификации провода
- Со звуковыми и визуальными сигналами
- Автоматическое отключение через 45 минут для экономии заряда батареи
- Изготовлен из прочного материала и поставляется с батареями
Минусы
- Не работает на высоте более 40 футов
- Не подходит для домашнего использования
Устранение неполадок в телекоммуникациях не кажется мне таким сложным с помощью этого трассировщика.
Я планирую рекомендовать это своим коллегам. Я считаю, что Sperry создал этот продукт по индивидуальному заказу.
6. Комплект датчиков Fluke Networks Pro3000
Тональный сигнал и трассировка неактивных сетевых проводов с помощью генератора тона Fluke Networks 26000900 Pro3000 и набора пробников. Благодаря точной технологии SmartTone этот продукт обеспечивает пять уникальных тонов и ритмов для изоляции отдельных пар проводов. Благодаря этому я могу плавно определить точную пару проводов.
Шумная среда всегда была проблемой при поиске проводов.Хорошо, что этот трассировщик цепей Fluke поставляется с нефильтрованным датчиком Pro 3000 с эргономичным элегантным дизайном и громким динамиком. В большинстве кабелей громкие тональные сигналы могут передаваться на расстояние до 16 км, что делает их отчетливо слышимыми.
На конце передатчика свисают угловые зажимы с гвоздями для облегчения доступа к отдельным проводам и разъему RJ11 для телефонных разъемов.
К приемнику также можно прикрепить аксессуары, такие как сменные насадки и наушники, если я не хочу никого беспокоить шумом, исходящим от трассировки.
Безопасность дома не ограничивается воротами и забором. С помощью этого искателя проводов Fluke я смог создать идеальную схему проводки моей системы безопасности. Итак, от внешних аспектов до внутренних гаджетов, я могу отслеживать свои схемы. Кроме того, он хорошо работает с некоторыми проводами низкого напряжения в моем доме.
Единственная проблема, с которой я сталкиваюсь при работе с этим устройством, — это невозможность автоматического отключения питания. Таким образом, я всегда хотел бы выключить его вручную, иначе у меня мгновенно разрядятся батареи.
Плюсы
- Технология Smart Tone для изоляции проводов
- Особенности Датчик Pro 3000 с громкоговорителем для усиления идентифицируемых сигналов
- Доступ к отдельным проводам и телефонным розеткам
- Позволяет использовать сменные насадки и наушники
- Совместимость с проводкой систем безопасности и низкого напряжения
Минусы
- Нет опции автоматического отключения питания
Пока у меня нет проблем с получением звуковых сигналов.
Я доволен тем, как это устройство идеально работает для моей настройки. Я уверен, что это будет в вашем списке для прокладки проводов дома и безопасности.
7. Искатель цепей General Technologies FF310
Работающий от 6 В до 42 В постоянного тока прибор General Technologies FF310 Short and Open Circuit Finder — это то, что мне нужно для моего мотоцикла. Этот продукт работает со смешанными или одиночными системами 42 В, такими как автомобили, грузовики, тракторы и многие другие транспортные средства для отдыха. Мне нравится этот продукт, потому что он помогает мне решать проблемы, с которыми я конкретно сталкиваюсь в автомобильной проводке.
Приемник General Technologies имеет антенну, способную легко улавливать сигнал, исходящий от передатчика. Благодаря регулируемой чувствительности и бесконтактной технологии, которая позволяет мне устранять целый ряд распространенных проблем с электричеством, не снимая жгуты проводов и не снимая панели. Я всегда могу сэкономить время и решить проблемы с меньшими трудностями.
8-дюймовый гибкий щуп облегчает мне поиск труднодоступных или перегруженных проводов.Передатчик, с другой стороны, может создавать автоматическую полярность с проводами 5A и зажимами типа «крокодил». Таким образом, обвинения будут четкими и легко идентифицируемыми.
Помимо внутренней защиты от скачков напряжения и перегрузок, General Technologies осуществляет автоматическое обнаружение коротких замыканий и обрывов цепи. Передатчик и приемник отображают обнаруженные состояния на своих светодиодах. Кроме того, близость проводов отражается через переменные звуковые и визуальные сигналы для приемника.
Я советую больше практиковаться с этим инструментом для трассировки цепей, так как перегруженные провода в автомобильных приложениях имеют тенденцию поглощать сигналы.В результате короткие и разомкнутые цепи посылают слабые сигналы, а иногда их даже невозможно идентифицировать для приемника.
Плюсы
- Работает с автомобильной проводкой и работает от 6 В до 42 В постоянного тока
- Регулируемая чувствительность и бесконтактная технология для устранения неполадок
- Простое обнаружение заряда и отслеживание упакованных проводов
- Автоматическая идентификация коротких/разомкнутых цепей и близости проводов
Минусы
- Может быть менее эффективным при переполнении проводов
Решать вопросы с моими автомобильными схемами стало намного проще благодаря этому продукту.
Я всегда попадаю в правильные точки передачи сигнала и диагностирую соответствующие условия.
8. Ideal Industries 61-534 Цифровой определитель цепей
Одной из лучших особенностей этого продукта является быстрая и простая идентификация цепи. В отличие от некоторых брендов, количество попыток проб и ошибок с этим индикатором заметно ниже. Это означает, что я всегда могу получить более высокие шансы попасть в нужный провод.
Поскольку срок службы батареи является приоритетом, этот трассировщик цепей переменного тока автоматически отключает питание, если в течение 10 минут не поступают сигналы переменного тока или передатчика.Срок службы батареи указан на этом устройстве, чтобы напомнить владельцу о необходимости зарядить батареи при низком заряде и предотвратить возможное перегорание.
Трехколоночные светодиодные индикаторы на приемнике уведомляют пользователя о конкретном состоянии выключателей. Таким образом, я не догадываюсь, что происходит с моей электрической системой.
Кроме того, у меня также меньше шансов получить ложные срабатывания.
Он не только позволяет мне определить правильный автоматический выключатель, который подает питание на мои розетки переменного тока, но также проверяет розетки.Таким образом, я могу быстро обнаружить неправильно настроенные и неправильно установленные розетки. Кроме того, я делаю все это, не вызывая перебоев в подаче электроэнергии.
Хотя кому-то этот предмет может показаться дороговатым, я все же нахожу его разумным. Он работает очень хорошо после короткой калибровки, и я, похоже, вообще не обнаружил никаких проблем.
Плюсы
- Быстрая и простая идентификация цепи для повышения точности трассировки проводов
- Автоматическое отключение приемника после 10-минутного простоя
- Имеет уведомление о низком заряде батареи
- Светодиодные индикаторы для более точного обнаружения проблем
- Может выполнять проверку розеток без прерывания питания
Минусы
- Может быть немного дороже для некоторых
Я считаю, что этот продукт стоит моих вложений.
Отображение торговых точек стало намного удобнее благодаря трассировщику Ideal. Детальная диагностика цепи также является важным фактором для меня.
9. Многофункциональное устройство отслеживания проводов Elegiant
Гибкость — преимущество многофункционального устройства отслеживания проводов Elegiant RJ11 RJ45. Этот товар предлагает широкий спектр приложений, таких как промышленность, офис, рынки, бытовая техника и даже образование. Поэтому всякий раз, когда вы чувствуете себя неуверенно в том, какой трассер выбрать, я бы посоветовал взять этот.У меня есть один такой блок, и он работает эффективно, как описано.
Четыре функции отслеживания со светодиодными индикаторами помогают пользователям определить проблему, которую они хотят решить. В моем случае я чаще использую сетевой режим, чтобы решить проблемы с телефонными кабелями. Другими функциями, доступными с помощью поворотной ручки, являются режимы сканирования, тона и непрерывности.
Приятно видеть, что этот продукт превосходит свой легкий корпус.
Сначала я подумал, что он хлипкий и может сломаться в любой момент.Но на самом деле он был прочным. Этот предмет такой легкий и доступный. Наличие этого для вашего домашнего использования является преимуществом.
Помехи — распространенная проблема при отслеживании цепей. В качестве решения Elegiant поставляется с наушниками, чтобы помочь пользователю сосредоточиться на сигнале, а не на надоедливых звуках вокруг. В темных условиях встроенный фонарик помогает мне проверить провод.
Для пользователя, впервые использующего это устройство, руководство, входящее в комплект поставки, может быть недостаточно простым для понимания.В моем случае я обратился за советом к техническому специалисту, чтобы помочь мне использовать продукт для его оптимальной работы.
Плюсы
- Работает в различных приложениях
- Четыре функции отслеживания со светодиодами для более точного обнаружения проблем
- Имеет легкий и прочный корпус по доступной цене
- Поставляется с наушниками и фонариком
Минусы
- Руководство по продукту может вызвать затруднения у некоторых начинающих пользователей
Я использую этот продукт дома уже более года, и он хорошо устраняет неполадки с моими кабелями.
Итак, если вы ищете недорогой комплект для самых разных целей, то этот Elegiant может быть лучшим для вас.
10. Локатор подземных проводов Kolsol F02
Провода, спрятанные между стенами, характерны практически для всех заведений. Но пробовали ли вы когда-нибудь проследить невидимые цепи забора под землей? Локатор подземных проводов Kolsol F02 находит подземные кабели на глубине до 3 футов и длиной до 1000 футов.Этот вид трассировки проводов обычно работает со сломанными соленоидами.
Kolsol поставляется с уникальной подвесной антенной на приемном конце. Все, что вам нужно сделать, это раскачивать его вперед и назад и слушать звук, который он создает. В тот момент, когда антенна оказывается прямо над проводкой, которую вы пытаетесь найти, звук исчезает. Я нахожу эту функцию полезной, потому что она помогает мне быстро находить подземные соединения на обширной территории.
С точки зрения точности, этот продукт помогает мне решить проблемы с невидимым забором всего за 30 минут.
Такие решения становятся возможными, потому что я быстро и правильно рисую поврежденные соединения. Всеми этими преимуществами я наслаждаюсь по доступной цене.
Kolsol также поставляется с батареями, совместимыми с такими функциями устройства, как обнаружение кабеля и проверка полярности. Таким образом, я могу сэкономить деньги и силы на поиске источников питания для дополнения моего трассировщика.
Недостатком, который я заметил в этом наборе для трассировки, является его невозможность проверить многожильные провода и клапаны разбрызгивателей, специально расположенные на моей лужайке.Помните, что этот элемент может работать только в ситуациях с напряжением менее 24 В и обесточенными проводами кабеля.
Плюсы
- Подземный искатель провода, который лучше всего работает со сломанными соленоидами
- Поставляется с подвесной антенной для обнаружения кабеля на большой площади
- Быстрое исправление проблем с невидимым забором
- В комплект входят батареи для поддержки функций трассировщика
- Недорогой, обнаруживает подземную проводку на глубине 3 фута и длине 1000 футов
Минусы
- Не для спринклерных клапанов и многожильных проводов
- Менее 24 В и только обесточенные провода
Устранение проблем с проводами, скрытыми под землей, оказалось для меня быстрым.
В целом, мне нравится дизайн продукта и простота его использования. Этот комплект для трассировки хорошо подходит для наружных цепей.
11. Triplett 3388 Hound Wire Tracing Kit
Благодаря способности обнаруживать провода в гипсокартоне, штукатурке, дереве и цементных материалах, комплект Triplett 3388 Fox & Hound Wire Tracing Kit генерирует импульсы или трель для идентификации соединений. Triplett может обнаруживать провода, проложенные на глубине до 6 дюймов и на длине до 1000 футов.
В пакет интегрирована функция True Trace, которая позволяет пользователю определять конкретные идентификаторы кабелей.Кроме того, тест Triplatch позволяет мне проверить, высвобождается ли энергия пружины, необходимая для отключения выключателей.
Индикатор наличия напряжения проверяет наличие питания на проводе. Чтобы еще больше поддержать это, устройство имеет прочную конструкцию и может противостоять влаге в своем корпусе. Таким образом, наличие энергии не зависит от других факторов, кроме электричества.
Triplett работает не только как искатель проводов под напряжением. Он также может работать с кабелями TV и Ethernet, что делает его идеальным вариантом и для домашнего использования.
Усовершенствованная система фильтрации обеспечивает отслеживание даже проводов под напряжением. Шумовые помехи, создаваемые люминесцентными лампами, подавляются полосовым фильтром одним нажатием кнопки. Эта функция помогает мне определить сигналы, которые я должен идентифицировать.
Этот индикатор вступает в контакт с радиочастотой, что может быть неприятно и грязно. Я бы посоветовал отключить ваши выключатели и подключить черный зажим типа «крокодил» к земле, а красный — к проводу, который вы хотите найти.
Плюсы
- Издает импульсы и трель, подходит для проводов глубиной 6 дюймов и длиной 1000 футов.-длинный
- Функция TrueTrace и тест Triplatch
- Индикатор наличия напряжения для проверки подачи питания по проводу
- Прочный влагостойкий корпус
- Идеально подходит для домашнего телевидения и кабелей Ethernet
- Расширенная система фильтрации для устранения ненужных помех
Минусы
- Может установить контакт с радиочастотой
В целом, мне нравится, как этот трассер работает в моих интересах.
Я получаю информацию о проводах, которые пытаюсь найти. Кроме того, он пытается устранить нежелательные помехи сигнала.
12. Поиск автоматических выключателей Klein Tools ET300
Панель управления моего дома в основном состоит из старых автоматических выключателей. Но когда пришли новые, пришлось поменять свой трассер на этот. В отличие от других средств обнаружения цепей, этот продукт работает даже с комбинацией старых и новых защитных выключателей. Я протестировал обнаружение сигнала на всех своих прерывателях, и все они сработали.
Klein оснащен микропроцессорной технологией, которая позволяет мне создавать подходящие решения, точно определяя состояние моих выключателей. Мне нравится эта функция, потому что ее можно адаптировать для людей, которые только начали калибровать свои электрические системы.
Этот продукт также гарантирует получение адекватных сигналов, необходимых для диагностики. Передатчик Кляйна мощный, он может посылать волны по проводам длиной до 1000 футов.
Таким образом, мне не нужно беспокоиться о соединениях, лишенных сигналов.И путаница с пучками проводов больше не будет проблемой.
Устройство экономит заряд батареи благодаря функции автоматического отключения. Таким образом, если пользователь каким-либо образом забудет выключить трассировщик, он выключится автоматически, что предотвратит разрядку батарей.
Владельцы также должны знать о ложных срабатываниях, которые может вызвать этот набор для отслеживания. Я бы посоветовал начинающим пользователям внимательно осмотреть панель и быть бдительными к сигналам, исходящим от передатчика.
Плюсы
- Работает со старыми и новыми выключателями
- Трассировка щита с комбинированными старыми и новыми автоматическими выключателями
- Поставляется с удобной для начинающих микропроцессорной технологией
- Посылает сильные сигналы на расстояние до 1000 футов
- Функция автоматического отключения для продления срока службы батареи
Минусы
- Может создавать ложные срабатывания
Я рад, что этот трейсер может проверить мои выключатели и даже розетки дома.
Кроме того, я не испытываю затруднений при устранении неполадок, возникающих в моей электрической системе.
На что обратить внимание при покупке средств обнаружения электрических цепей
Трейсеры вообще повсюду на рынке электроники. Но хитрость в выборе лучшего трассировщика цепей заключается в следующих факторах.
Тип пользователя
Область применения для техников и простых домовладельцев заметно различается. Профессионалам нужны трассировщики, которые они могут использовать для широкого круга приложений, чтобы не тратиться на новый каждый раз, когда меняются операции.С другой стороны, домашнее использование трассировщиков включает в себя ознакомление с электрической схемой, телевизорами, Ethernet и другими телекоммуникационными кабелями.
Регулировка чувствительности
Этот аспект необходим пользователю для сбора нужного количества сигнала. Это также помогает предотвратить ложные срабатывания и помехи от других проводов.
Чувствительность регулируется автоматическими и неавтоматическими средствами до тех пор, пока остается единственное соединение, являющееся точкой передачи.
Проникающая способность
Хотя большинству приемников не требуется прямой контакт с проводкой, их эффективность по-прежнему заключается в их способности проникать сквозь стены, полы и многие другие материалы, в которых прячутся соединения.Обязательно узнайте цифры того, насколько глубоко ваш приемник может проникать и захватывать сигналы.
Мощность передатчика
Вам не всегда нужен самый длинный провод, по которому могут проходить сигналы. Способность передатчиков создавать идентифицируемые показания может варьироваться в зависимости от цены, настройки и конфигурации. Некоторые могут посылать сигналы на расстояние до 100 футов, в то время как другие достаточно сильны, чтобы достичь приемника на расстоянии 1000 футов.
Стоимость
Диапазон цен на трассировщики цепи достаточно широк, поэтому покупатели должны учитывать свои потребности.
Возможно, вы слишком много тратите на устройство, которое вам не нужно, или выбираете некачественные трассировщики, которые, по сути, бесполезны для вашего дела.
Долговечность
На упаковке написано, какие материалы есть у вашего трейсера. Таким образом, вы можете проверить, не повредит ли ваша интенсивность использования устройство. Вы также узнаете, устойчив ли ваш трассировщик цепей к элементам, которые могут повредить его.
Режим уведомления
Некоторым, особенно начинающим пользователям, трудно определить звуковые сигналы, отправляемые на принимающую сторону.Поэтому в идеале выберите трассировщик, который может создавать визуальные сигналы, чтобы вы были уверены, что не проследите не тот провод.
Батарейки
В целом здорово иметь трассировщик цепей. Но не тогда, когда вам нужно искать источники питания, чтобы заставить ваше устройство работать. Включение батарей в ваш пакет трассировщика цепей — это жемчужина.
Таким образом, вам не составит труда найти аккумуляторы в магазине или, что еще хуже, выбрать аккумуляторы, которые не подходят к вашему устройству.
Напряжение
Не все электрические искатели проводов работают при одинаковом напряжении. Чтобы предотвратить дисбаланс питания и повреждение вашего трассировщика, обязательно узнайте допустимое напряжение вашего устройства. Таким образом, ваш трассировщик не будет перегружен, и вы сможете найти правильные соединения.
Гарантия
В обзорах средств трассировки электрических цепей мы часто видим одну проблему: получают ли клиенты обслуживание продукта после покупки товара.Необходимо обеспечить гарантии на дефекты и недостающие компоненты, чтобы не остаться висеть в воздухе, когда с устройством что-то не так.
Часто задаваемые вопросы
Какие бренды Circuit Tracer пользуются наибольшим доверием?
Электроискатели на рынке конкурентоспособны по праву, но ниже представлены лучшие бренды электроискателей для вас.
- Ideal Industries — известная компания по производству качественных ручных инструментов, тестеров и разъемов для широкого спектра применений
- Klein Tools — имеет высокую репутацию в области телекоммуникаций и в идеале является лучшим средством отслеживания автоматических выключателей
- Электрические инструменты Zircon — известны производством непревзойденных искателей шипов, металлодетекторов и электрических сканеров
- Triplett – известен точностью и стабильностью своих трассеров .
- Extech Instruments — предлагает инструменты, которые работают на профессиональном, торговом и домашнем уровнях
Как отследить электрическую цепь под напряжением?
- Вставьте сетевой адаптер в цепь, подлежащую отслеживанию.Молния указывает на наличие силы.
- Передатчик посылает сигналы по проводу, чтобы их уловил приемник.
- Установите режим максимальной чувствительности при сканировании стен, полов и потолков.
- Поверните приемник, чтобы получить максимальное числовое значение.
- Сохраняйте ориентацию и продолжайте отслеживать провод.
- Если показания становятся слишком высокими, отрегулируйте чувствительность. В противном случае казалось бы, что все провода несут сигналы, посылаемые передатчиком.
- Отметьте путь проводов на отслеживаемой поверхности, чтобы отслеживать направление кабеля.
Как использовать трассировщик цепи Ideal?
Идеальные трассировщики цепей, в отличие от других трассировщиков высокого калибра, работают с непревзойденной точностью. Позвольте мне поделиться этими шагами, чтобы помочь вам максимально использовать трассировщик и тестер Ideal Industries.
- Для скрытой проводки
- Подключите передатчик
- Начните поиск правильных проводов с помощью приемника.
- Рассмотрите возможность наблюдения за сигналами, отправленными с другого конца.
- После того, как место для провода будет заблокировано, начните проделывать отверстие в стене, потолке или земле.
- Сделайте необходимые решения для проводки.
- Для автоматических выключателей
- Подключите передатчик
- Установите максимальную чувствительность при поиске правой панели.
- Постепенно уменьшайте чувствительность по мере прохождения каждого прерывателя.
- Проследите, какой выключатель передает сигнал на приемник.
- Решите проблемы с вашими загрузками.
Как использовать, ухаживать и хранить?
Ниже приведены советы, которые должен учитывать каждый пользователь при работе с трассировщиком цепей:
- Механизмы большинства трассировщиков идентичны. Их работа включает в себя традиционное подключение передатчиков и запуск приемников по объекту.
- Отличительные признаки индикаторов заключаются в цифрах на упаковке. Обязательно обратите на них внимание, чтобы иметь возможность установить объем и ограничения вашего использования.
- Не забывайте содержать устройство в чистоте и сухости, чтобы предотвратить коррозию и элементы, которые потенциально могут повредить ваш индикатор.
- Сохраните все свои детали, а также зажимы передатчика в целости.
- Разместите весь набор для обнаружения проводов только в одном месте, чтобы вам не приходилось искать каждый компонент, когда он вам понадобится.
- Храните ваш пакет трассировки в недоступном для тех, кто ничего не знает о трассировщиках цепей.
- Не забывайте следовать указаниям, включенным в комплект поставки, чтобы избежать несчастных случаев и несчастных случаев.
Заключение
Электрические системы вовсе не игрушки. Вы должны серьезно относиться к каждой детали, независимо от того, какова ваша цель. Независимо от того, создаете ли вы электрическую схему вашего дома, устраняете неисправные соединения или просто изучаете свою проводку, наличие лучшего трассировщика электрических цепей облегчит каждый шаг.
Всегда учитывайте свои потребности и объем инвестиций, которые вы собираетесь вложить. Найдите время, чтобы прочитать инструкции и отзывы экспертов по этим устройствам.
Не стесняйтесь оставлять свои вопросы и вопросы в разделе комментариев. Следите с умом! Хорошего дня!
5 лучших наборов для отслеживания тонов и зондов 2022 года — Consumer Reports — Natural Gourmet Institute
Набор для поиска сигналов и пробников — это инструмент, который позволяет профессиональным техническим специалистам или монтажникам кабелей идентифицировать провод в жгуте, в перекрестном соединении или на удаленном конце. Этот инструмент состоит из двух частей: тона генератора, который подает сигнал на отслеживаемый кабель, и трассирующего зонда, который используется для трассировки провода.Комплект трассировки тона и пробника позволяет проверять напряжение на парах проводов, а также генерировать тональный сигнал маркировки вдоль провода, который затем улавливается щупом трассировки.
Комплект звукового сигнала и щупа — это важный электроинструмент, без которого не может обойтись ни один технический специалист или установщик. Потребители используют этот комплект для идентификации проводов из жгута, для контроля напряжения, проходящего через цепь, для проверки разрывов в цепи и для трассировки проводов через стены.
На рынке представлено множество моделей и дизайнов наборов для тонирования и трассировки, каждый из которых имеет разные функции, что делает несколько сложной задачу выбора модели или дизайна для покупки.Поэтому мы рассмотрели многие из этих наборов и выбрали 5 лучших наборов для трассировки тонов и зондов 2022 года.

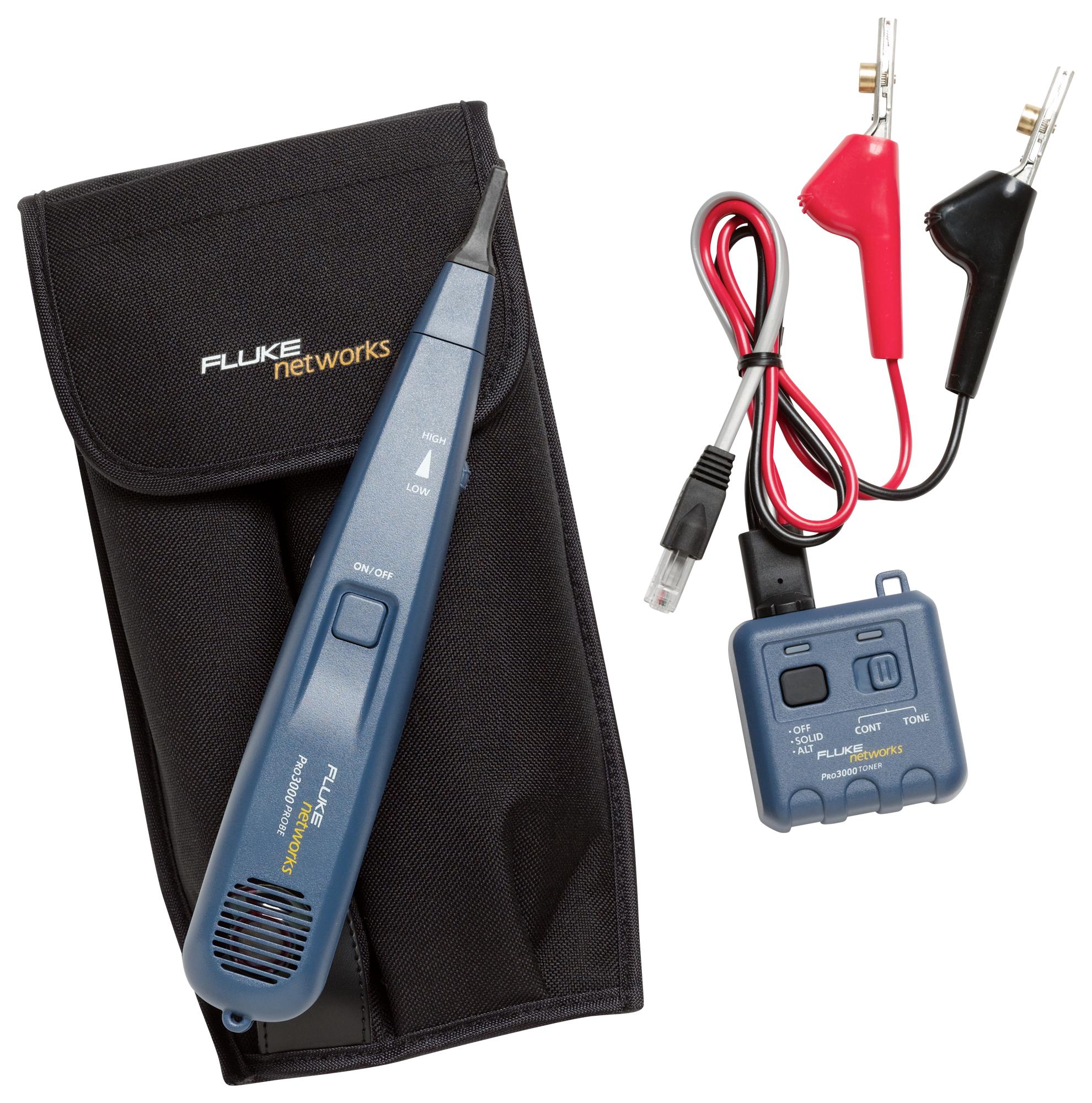

Fluke Networks 26000900 Комплект тонального генератора и датчика Pro3000
Технические характеристики:
- Технология SmartTone TM Аналоговый генератор тона, обеспечивающий пять различных тонов для точной идентификации пары
- Аналоговый датчик Fluke Networks Pro3000 с громкими динамиками для облегчения восприятия звука
- Угловые зажимы для гвоздей, обеспечивающие легкий доступ к отдельным парам
- Штекер RJ-11 для удобного подключения к телефонным розеткам
- Частота тона 1000 Гц для постоянного тона и 1000/1500 Гц для переменного тона
- Защита от перенапряжения: 60 В постоянного тока в режиме тонера или полярности
- Источник питания: требуются две щелочные батареи 9 В (не входят в комплект)
- Максимальная испытанная длина: 16 км/10 миль витой пары 24 AWG; 3. 3 км/2 мили для сигналов SmartTone.
- Выходное напряжение в непрерывном режиме: 8 В пост. тока с новой батареей
- 18 месяцев гарантии производителя
3 км/2 мили для сигналов SmartTone.Комплект тонального генератора и пробника Pro 3000 является бесценным помощником, который позволяет проследить цепь через один из нескольких каналов. Это профессиональный набор, используемый для трассировки и тонирования проводов или кабелей. Он поставляется с угловыми зажимами с гвоздями и вилкой RJ11, которая подключается к неактивным сетям для обнаружения и отслеживания кабелей, проводов и пар проводов, отправляя громкий сигнал на расстояние до 16 км (10 миль) по витой паре 24 AWG и 3 .3 км (2 мили) для сигналов SmartTone. Он работает практически с любым кабелем или проводом, например, с обесточенным проводом переменного тока, защитным проводом, телефонным проводом/витой парой, всеми коаксиальными кабелями, проводами громкоговорителей, кабелями всех категорий для передачи голоса и данных.
Этот набор сигналов и щупов обеспечивает пять различных частот (тонов) для идентификации отдельных пар проводов.
Он имеет простой в использовании динамик с регулируемой громкостью, который усиливает тон для трассировки. В случае дискретного тонирования или тонирования в шумной обстановке разъем 3,5 мм позволяет подключить наушники (не входят в комплект).
Комплект тонального сигнала и пробника позволяет выбирать варианты непрерывного или чередующегося тона, обозначаемого двухцветными светодиодами, которые могут быть непрерывными или мигающими светодиодами. Красный для непрерывности и красный и зеленый для полярности пары проводов с питанием от постоянного тока.
- Технология SmartTone TM обеспечивает пять громких отдельных тонов для идентификации или выделения точной пары
- Громкоговорители позволяют лучше слышать звук сквозь гипсокартон, дерево и другие ограждения
- Работает с обесточенными проводами переменного тока, телефонными проводами/витыми парами, кабелями всех категорий для передачи голоса и данных, всеми коаксиальными кабелями, проводами громкоговорителей и защитными проводами
- Нет необходимости в адаптерах, так как RJ-11 упрощает подключение к телефонным розеткам
- Угловые зажимы для гвоздей обеспечивают легкий доступ к отдельным парам
- В комплект входит нейлоновый чехол, который удобно носить с собой.
- Один утверждал, что в коробке с тремя электрическими линиями он получал сигналы по всем трем, хотя генератор тона был подключен только к одной, что привело к путанице.
Датчик Fluke Networks MT-8200-63A IntelliTone Pro200
Технические характеристики:
- Цифровая технология IntelliTone обеспечивает измерение с высоким разрешением
- Использует щелочную батарею 9 В и имеет 3-уровневые светодиодные индикаторы состояния батареи
- Обнаруживает аналоговые и цифровые сигналы
- Работает как в активной, так и в неактивной сети
- Частота тона от 500 до 1200 Гц для аналоговых сигналов
- Использует кабельную карту
- Разъемы RJ11 и RJ45
- Тонер автоматически отключается, если он неактивен в течение 2.5 часов, при этом зонд отключается через 1 час бездействия
- Экономящее время колесико управления и регулятор громкости
- 8 светодиодных индикаторов
Датчик Fluke Networks MT-8200-63A IntelliTone Pro 200 Probe — это первый тонер и датчик, предлагающие цифровое и аналоговое тонирование в одном инструменте.
Он оснащен самыми мощными технологиями обнаружения и проверки кабелей как для неактивных, так и для активных сетей. Он использует технологию IntelliTone для обнаружения цифровых сигналов, подавления шумов и ложных сигналов, для обнаружения и отслеживания кабелей передачи данных в активной сети.Он также обнаруживает аналоговые сигналы частотой от 500 до 1200 Гц в неактивных сетях.
Имеется восемь многоуровневых светодиодов, которые последовательно загораются по мере увеличения уровня сигнала для быстрой изоляции одного кабеля в пучке. Это упрощает интерпретацию сигналов в шумной среде, позволяя очень легко и быстро найти кабели, тем самым экономя время.
Pro Toners воспроизводит четыре разных аналоговых песни, которые чередуются каждый раз, когда тестируемая пара закорачивается.
Датчик IntelliTone Pro 200 имеет функцию Cablemap, которая идентифицирует распространенный кабель, неправильно подключенный к витой паре, что устраняет необходимость в Wiremap.Функция Cablemap помогает проверить разъемы RJ11 и RJ45, проверяя непрерывность и обнаруживая короткие замыкания, обрывы цепи и неисправности проводки с перекрестными парами на всех четырех парах кабеля витой пары UTP и STP.
- Исключает путаницу с расположением кабеля
- Упрощает интерпретацию сигналов в шумных условиях благодаря многоуровневому светодиодному индикатору
- Изолирует кабель, находящийся в жгуте, с помощью сигнала с минимальным излучением
- Быстрый и простой поиск кабелей экономит часы на проектах по поиску кабелей каждую неделю
- Простые и удобные ручки
- Функция автоматического отключения подачи тонера через 2 часа.5 часов бездействия и датчик после 1 часа бездействия.
- Обеспечивает измерение с высоким разрешением
- Cablemap устраняет необходимость в отдельном инструменте Wiremap
- Легко обнаруживать сигналы на кабельных стойках, в коммутационных панелях и даже за стенами.
- Иногда ошибочно идентифицирует один провод за другой, если в кабеле меньше четырех пар.
- Один пользователь заявил, что его нельзя носить в заднем кармане, так как он может легко выскользнуть и упасть. Внутренний наконечник и электроника не выдержат такого падения, а точность и подхват станут историей, если это произойдет.
Внутренний наконечник и электроника не выдержат такого падения, а точность и подхват станут историей, если это произойдет.Extech Instruments TG20 Wire Tracer and Tone Generator
Технические характеристики
- Выходные кабели передатчика заканчиваются модульным телефонным разъемом RJ11
- Регулируемая чувствительность улучшает идентификацию проводов и исключает ложное обнаружение
- Передатчик подает прослеживаемый сигнал в кабели, проверяет полярность телефонных линий и выполняет проверку непрерывности с визуальной индикацией
- Бесконтактный пробник-усилитель слышимым образом идентифицирует выбранный провод или кабель.
- Каждый комплект содержит щуп и передатчик Wire Tracer с разъемом RJ11, пару зажимов типа «крокодил» и две батареи 9 В (1 для передатчика и 1 для щупа).
- 1 год гарантии
- Размер продукта (зонд): 8,7 x 2,7 x 1,3 дюйма
- Размер продукта (преобразователь): 2,6 x 2,7 x 1,1 дюйма

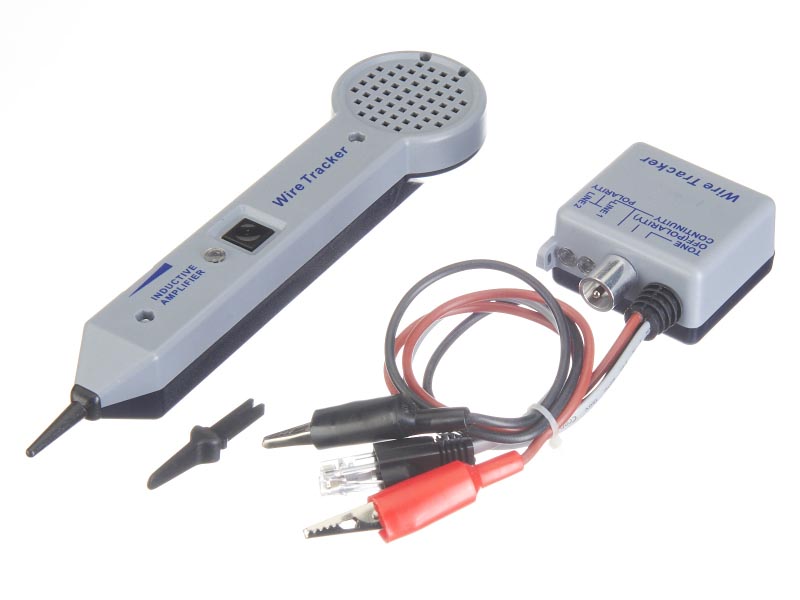

Датчик TG20 Wire Tracer Probe and Tone Generator используется для быстрого отслеживания и идентификации кабелей или проводов в группе, а также для проверки работы телефонных линий.
Это необходимо для любой установки телефонной линии и очень экономично.
Бесконтактный пробник-усилитель слышимым образом идентифицирует выбранный провод или кабель, чтобы его можно было легко проследить от источника до окончания. Передатчик, совместимый с RJ11, может подавать прослеживаемый сигнал в кабели, что позволяет быстро тестировать телефонные линии и проверять непрерывность. Регулируемая чувствительность улучшает идентификацию проводов и исключает ложное обнаружение.
Во многих обзорах говорится, что TG20 работает так, как рекламируется, особенно когда читаются инструкции по эксплуатации.
- Экономичный способ создания, тестирования и идентификации телефонных линий
- Регулируемые элементы управления чувствительностью улучшают идентификацию проводов и исключают ложное обнаружение.
- Идентифицирует пары проводов, проверяет целостность и полярность телефонной линии
- Простота отслеживания проводов от источника до оконечной нагрузки
- Аккумуляторов не хватает
- Пользователь сказал, что датчик не имеет кнопки временного нажатия или автоматического отключения, а ручка включения/выключения громкости легко включается, когда ее кладут в сумку для инструментов.

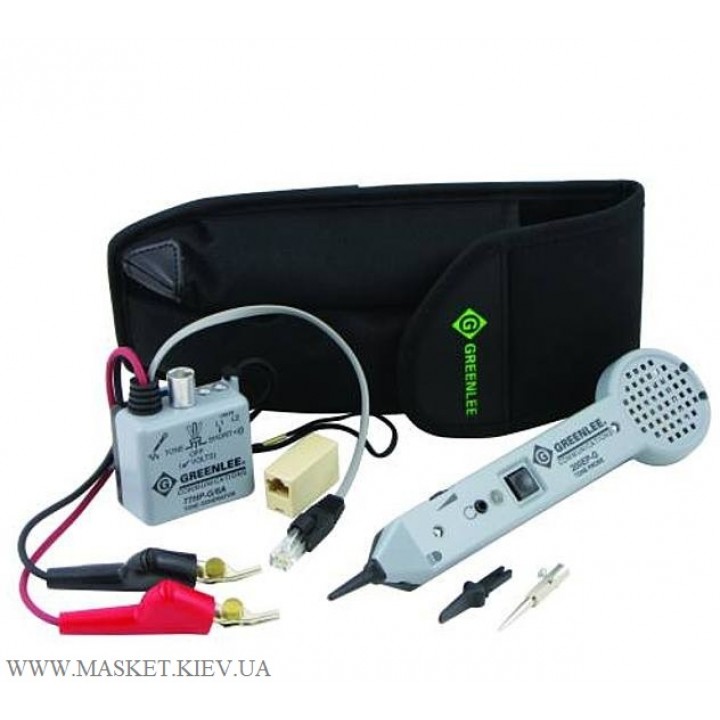

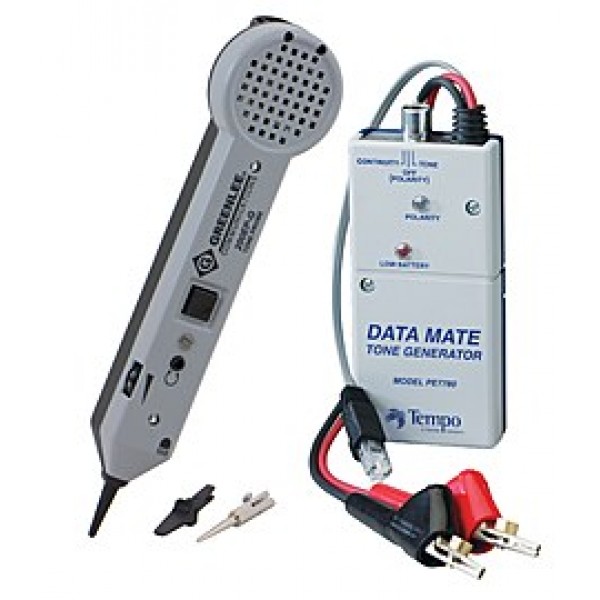

Greenlee 701K-G Professional Tone and Probe Tracing Kit
Технические характеристики
- Регулятор громкости
- Аккумулятор Talk (на 600 Ом): 4,6 В постоянного тока
- Светодиод непрерывности и полярности
- Резистивная короткая Визуальная индикация: 10 кОм
- Резистивная короткая звуковая индикация: <200 Ом
- Выходная частота (номинальная) Переменная — 890/960 Гц
- Срок службы батареи: >50 часов
- Гнездо RJ11 и RJ45
- Короткое замыкание светодиода/зуммера
- Прочный плетеный нейлон для переноски
- Светодиодная фара, разъем для гарнитуры и внешний переключатель
- Гарантия 1 год при соблюдении письменных инструкций Greenlee.
Обзор
701K-G Professional Tone and Probe Tracing — это полностью обновленная версия стандартных комплектов Tone and Probe Tracing, что делает его необходимым оборудованием для специалиста по внутренней проводке.
Он предлагает превосходную трассировку для низковольтных приложений, таких как телефонная связь, передача данных и проводка охранной сигнализации.
701K-G позволяет проверять напряжение на парах проводов, а также генерировать сигнал метки вдоль провода, который улавливается датчиком трассировки.Этот комплект для отслеживания тона и пробника поставляется с усилителем пробника тона 200EP-G, позволяющим пользователю идентифицировать провода и кабели без прямого металлического контакта с проводником. Усилитель пробника тона оснащен мощным динамиком для шумных сред, регулируемым регулятором громкости и управлением одной кнопкой. Также имеется разъем для гарнитуры с защитой от ударов и сменный наконечник.
Профессиональный прибор Tone and Probe Tracer поставляется с тональным генератором высокой мощности 77HP-G для идентификации проводника в жгуте, в точке кроссового соединения или на удаленном конце.Его можно использовать на проводах с витой парой, одиночных проводниках, коаксиальных кабелях и проводах переменного тока без напряжения.
Генератор тона имеет функцию проверки полярности и непрерывности с помощью светодиодов и звуковых сигналов.
Поставляется в прочном нейлоновом футляре для переноски.
- Очень прост в использовании и чрезвычайно надежен
- Есть большой динамик на случай шумного окружения
- Имеется кейс для удобной переноски
- Позволяет техническим специалистам идентифицировать проводник в жгуте проводов
- Регулятор громкости
- Во многих отзывах говорится, что продукт хорошо работает
- Один утверждал, что инструмент Probe недостаточно чувствителен и поэтому улавливает слишком много помех
ELEGIANT XQ-350 Line Finder Телефон Телефон RJ45 RJ11 Проводной трекер Ethernet LAN Тестер кабеля
Технические характеристики
- Многослойная батарея постоянного тока 9 В (не входит в комплект)
- Расстояние передачи сигнала: <3 км
- Максимальный рабочий ток: излучатель +-10 мА; Приемник+-30 мА
- Формат передачи сигнала: многочастотный импульс
- Уровень выходного сигнала: 8 Впик-пик
- Регулятор громкости
- Гибкий интерфейс
- RJ11, RJ45 и переходники типа «крокодил»
- В комплекте с набором излучателя, набором приемника и наушником для ПК
ELEGIANT XQ-350 Line Finder Телефонный телефон RJ45 RJ11 Wire Tracker Тестер кабеля Ethernet LAN очень удобен для быстрого выделения концов кабеля из кучи витой пары.
Несмотря на то, что кабели выглядят как крысиное гнездо, с этим тестером кабелей очень просто найти каждый конец кабеля, и он может определить, подключены ли все четыре пары. Этот кабельный тестер локальной сети Ethernet можно использовать для проверки подключения к локальной сети от оптоволоконного сетевого терминала (ONT), что делает его отличным вложением и хорошим соотношением цены и качества.
Он легко читается, прост в эксплуатации, легкий и поставляется с футляром для переноски. Есть четкие, громкие сигналы, которые указывают на правильный провод, и поставляется с регулируемым регулятором громкости на случай, если кто-то находится в шумной обстановке.Он также поставляется со стандартными наушниками.
Показания более правильные при использовании стандартного кабеля CAT 5e, чем при тестировании сочетания кабелей CAT 5e и CAT 6. Маленькая вспышка на конце помогает, хотя она сама включается, когда ее кладут в чехол.
- Простота в эксплуатации и гладкий внешний вид
- Он портативный и удобный для переноски
- Легкий сенсорный выключатель, который экономит электроэнергию и мощность
- Гарнитура для шумной среды
- Имеет гибкий интерфейс, широкое применение
- Индикатор и звуковое напоминание
- Регулятор громкости
- Не может использоваться для тестирования комбинации кабелей CAT 5e и CAT 6
- Выключатель фонарика включается при помещении в сумку для переноски
Наборы для поиска тональных сигналов и датчиков являются необходимым оборудованием для повседневного использования специалистами по внутренним электромонтажным работам, профессиональными техниками и монтажниками кабелей.
Некоторые из них, которые очень просты в эксплуатации, также могут быть использованы новичком. Вместо того, чтобы вызывать профессионального техника для выполнения простой работы, любой может использовать простые инструменты для обнаружения некоторых электрических неисправностей и устранения их самостоятельно. Таким образом экономится много денег
Для правильного и безопасного выбора и использования любого из вышеперечисленных комплектов рекомендуется ознакомиться с различными вариантами использования и применениями, а также ознакомиться с инструкциями по эксплуатации оборудования.Приведенную выше сравнительную таблицу можно использовать, чтобы узнать варианты, доступные на рынке.
Следующие функции и моменты следует учитывать при выборе наилучших комплектов для трассировки тональных сигналов и зондов.
- Убедитесь, что вы проверили информацию о гарантии перед покупкой любого из комплектов
- Убедитесь, что он прост в использовании и надежен при идентификации проводника в жгуте проводов
- В зависимости от цели использования определите, может ли он обнаруживать аналоговые и цифровые сигналы, и проверьте, работает ли он как в активной, так и в неактивной сети
- Для них важно иметь светодиодные индикаторы
- Определите тип кабелей и проводов, с которыми он может работать.
Как проследить электропроводку в стене
Вы можете использовать ряд инструментов для прокладки электропроводки в стене, и некоторые из уже имеющихся у вас инструментов могут также помочь вам в вашем проекте. Одним из таких инструментов является искатель шипов, и существует несколько различных видов. Магнитный искатель стержней обнаруживает металлические гвозди в стенных стержнях, в то время как электронный искатель стержней создает небольшое электрическое поле, которое изменяется, когда оно достигает более плотной области стены — например, области над стержнем.Схема искателя шипов обнаруживает это изменение и сообщает вам об этом световым или звуковым сигналом.
Некоторые электронные искатели шипов также могут обнаруживать следовые количества электрического тока за стенами. Искатели шпилек с этой функцией дадут вам общее представление о том, где находятся провода и куда они идут, но не скажут вам точно, сколько проводов находится в этом месте.
Детекторы напряжения пригодятся, когда вы найдете свои провода; они позволяют вам проверить, находятся ли провода под напряжением.
Версия с неоновой лампой, также известная как тестер неоновой цепи, представляет собой недорогой инструмент, используемый для определения напряжения.Другим вариантом является детектор напряжения звуковой сигнализации. Они также известны как вольтовые тики или зонды. Эти детекторы издают звук, когда находят провод под напряжением.
Датчики напряжения обычно используют острые штифты, которые можно воткнуть в электрические розетки или выключатели. В другом типе используются чувствительные к цепи зажимы, которые можно размещать поверх изоляции проводки.
Детектор напряжения любого типа является важным инструментом при работе с электричеством, так как он позволяет убедиться, что цепь работает правильно, или убедиться, что она отключена, прежде чем вносить изменения в проводку.Датчики также могут быть соединены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.
Если у вас есть путаница проводов и вы не можете понять, какой провод куда идет, вы также можете использовать тональный генератор, чтобы определить, какой провод какой.
Генератор тона состоит из двух устройств: одного, который посылает высокочастотный сигнал, и приемника, предназначенного для обнаружения того же самого сигнала. Конец генератора прижимается к определенному проводу, посылая сигнал. Затем конец приемника можно провести вдоль пучка проводов, и он издаст чириканье, когда найдет подходящий.Это представляет собой простой способ найти оба конца цепи без необходимости физически отслеживать провод через стену.
Вы также можете купить средства обнаружения цепей и проводов, специально предназначенные для обнаружения электропроводки за стенами и под землей, часто с использованием радиолокационного обнаружения. Однако эти инструменты, как правило, дороги, что делает их наиболее подходящими для профессионалов и людей, которые планируют выполнять много электромонтажных работ.
Общие сведения о тестировщиках сетевых кабелей — CompTIA Network + Certification
Этот контент взят из нашего учебного курса CompTIA Network + Video Certification.
Начните тренироваться сегодня!
В этом посте инструктор CompTIA Network + Рик Трейдер демонстрирует обычные тестеры кабелей и способы их использования в сетевых конфигурациях.
Ранее мы рассматривали кабели и разъемы, поэтому теперь давайте рассмотрим некоторые инструменты, которые мы можем использовать для тестирования различных кабелей в нашей среде.
Кабельные тестеры
- Правильно подключенные
- Возможности подключения
Первый — это простой кабельный тестер. Поскольку вы можете создавать свои собственные кабели, например, устанавливать наши собственные концы RJ45 или BNC, мы хотим убедиться, что эти кабели правильно подключены.
Одна из вещей, на которую мы можем посмотреть, это правильно ли мы подключили проводку с помощью этого кабельного тестера. Это также позволяет нам проверить подключение от одного конца к другому.
Давайте рассмотрим простой кабельный тестер.
Эти простые кабельные тестеры стоят недорого.
Вы можете приобрести их в большинстве компьютерных магазинов, куда бы вы ни пошли.
Сначала мы рассмотрим этот синий LinkMaster.
Вы заметите на синем, у нас есть ряд кабелей и есть свет.Это покажет нам, правильно ли мы подключены. Он также показывает нам фактические T568-A и 568-B, фактический способ подключения кабеля.
Мы подключим концы к тестеру (мы уже знаем, что это хороший кабель), но мы всегда хотим убедиться, что мы тестируем наш кабельный тестер с заведомо исправным, чтобы убедиться, что мы используем хорошие кабели.
Далее мы нажмем кнопку, и она погаснет и проверит кабель.
Это гарантирует, что контакт 1 подключен к контакту 1 и 2 к контакту 2, 3 вместе, 4, 5 и т. д.
Это хороший тест. Все, что он делает, это тестирует кабель.
Этот другой кабельный тестер делает то же самое, но показывает немного другое изображение.
Снова мы подключим кабель к одному тестеру кабеля и заметим, что он выходит, и он показывает мне, что штырьки 1 и 2, 3,4, 5 и т.
д. на всем протяжении, чтобы убедиться, что все они подключены правильно.
Это хорошо зарекомендовавший себя кабель.
Теперь давайте посмотрим на другой хороший кабель, но на самом деле это перекрестный кабель.Я знаю это, глядя на проводку кабелей.
Мы включим это в кабельный тестер и включим его.
При подключении начинает мигать. Он говорит: «Эй, у меня есть свободное место».
В этом перекрестном кабеле контакты 4 и 5 не подключены, также обратите внимание, что 1 и 3 поменяны местами, 2 и 6 поменяны местами, а 2 и 6 на другом конце 1 и 3 поменяны местами. Это показывает нам, что на самом деле это перекрестный кабель. Он показывает это как плохой кабель.
Если я использую оригинальный простой тестер, обратите внимание, что он сообщает нам, что у нас плохой кабель.
1, 2 и 3,6 не обнаружены, а 4,5,6,7 и 8 вообще не подключены правильно.
В этом конкретном случае четвертый и пятый кабели даже не были подключены.
Он показывает мне, что у меня неправильно подключен кабель. Это позволяет мне идти снова. Это позволяет мне проверить свои кабели и посмотреть на вещи правильно.
Wire Mapper (Certifier)
- Возможности подключения
- Затухание
- Перекрестные помехи
Wire Mapper иногда называют сертификатором.То, что может сделать проводной картограф, может сделать то же самое, что и кабельный тестер. Это может проверить мою связь.
Например, мы можем установить шлейф на одном конце и подключить проводной картограф на другом конце. Он проверит подключение. Он собирается проверить, правильно ли я подключен.
Затухание:
Кроме того, он может проверить провод на затухание. Это гарантирует, что у меня не будет слишком большого падения сигнала во времени от одного конца до другого. Во многих случаях, если провод не соответствует техническим характеристикам, прокладывая кабели длиннее, чем нам разрешено, вы увидите, что затухание падает.
В результате мы получим несогласованную передачу данных.
Перекрестные помехи:
Также выполняется проверка на перекрестные помехи. Перекрёстные помехи, например, могут быть вызваны нескрученными проводами при сборке коммутационной панели, или плохие соединители могут вызывать перекрестные помехи.
Мы также можем получать перекрестные помехи из-за того, как кабель проложен в кабеле. Таким образом, проводной картограф дороже простых тестеров, но он также предоставляет больше возможностей для тестирования.
Адаптер обратной связи
- Проверка сквозного подключения
Следующий тип устройства, которое мы можем использовать, называется адаптером обратной связи.Что делает петлевой адаптер, так это то, что он берет контакты с 1 по 8, берет первый и третий контакты и связывает их вместе.
Далее он возьмет штифты 2 и 6 и соединит их вместе.
Наконец, он соединит контакты 4 и 5, а затем 7 и 8 вместе.
Что это на самом деле собирается сделать, так это установить петлю. Это то, что вы обычно видите в магазине. Это просто.
Если бы мы открутили это, то увидели бы, что первый и третий контакты соединены друг с другом.Что мы можем сделать, так это подключить это и фактически убедиться, что мы получаем индикатор ссылки. Это покажет, что наша карта сетевого адаптера работает.
Вот один, который мы сделали.
Мы взяли разъем RJ45 с небольшим кусочком витой пары, а затем скрутили, подключив 1 и 3, 2 и 6, 4 и 5, 7 и 8.
Опять же, мы можем подключить это к задней части машины или мы можем подключить это к кабелю и установить петлю.
Наконец, немного подороже. Если вы посмотрите сюда, то увидите, как он зациклен по бокам.
На самом деле он разработан таким образом, что мы можем подключить его к задней панели компьютера, чтобы обеспечить петлю для карты сетевого адаптера, или мы можем подключить его к концу кабеля и обеспечить петлю на конце кабеля. .
Это просто разные производители, разные способы изготовления петлевых адаптеров.
Мультиметр:
- Проверка подключения
- Напряжение
- Короткое замыкание или обрыв
Следующее устройство, которое мы можем использовать в нашей среде, называется мультиметром.Традиционно большинство людей будут использовать мультиметры для проверки напряжения, будь то напряжение переменного или постоянного тока. Они могут проверять напряжение переменного тока и следить за тем, чтобы розетка была подключена правильно, или убедиться, что удлинитель работает правильно или панель питания работает правильно.
DC можно использовать для проверки напряжения, возможно, вашей батареи CMOS или батареи, которая может быть в вашей среде, или даже батареи вашего ноутбука.
Мы также можем использовать мультиметр для проверки подключения.Обычно мультиметр используется для проверки наличия короткого замыкания в кабеле. Например, когда центральный проводник устанавливает связь с моей землей или касается ее.
Мы также можем проверить его, чтобы убедиться, что провод не был перерезан или в нем есть отверстие.
Давайте посмотрим, как это на самом деле используется.
Вот стандартный мультиметр.
Мы используем это с коаксиальным кабелем, потому что с ним намного проще тестировать. Традиционно мы будем использовать диодный режим. (Если у вас есть хороший измеритель Fluke или хороший мультиметр, у них будет диодный режим.)
При работе с диодом, если вы поставите выводы в одну сторону, вы не получите звука, если вы поставите выводы в другую сторону, вы получите звук, который говорит вам, что диод не имеет короткое замыкание или диод не открылся или был поврежден.
Мы можем взять проводник и заземлиться снаружи. Затем прикрепляем его к центральному проводнику посередине.
Мы не должны слышать сигнал. Если есть сигнал, это означает, что у нас есть короткое замыкание в кабеле.
Это означает, что где-то по ходу этот кабель либо был обжат (например, кто-то мог закрыть его в двери, либо он может быть в потолке и там был обжат), но каким-то образом центральный проводник, вероятно, касается внешний проводник.
Если мы проверим от одного конца этого кабеля до другого конца этого кабеля, чтобы убедиться в наличии связи. Мы можем вернуться к концу кабеля и просто поставить на него терминатор.
Затем проверьте другой конец кабеля, и мы хотим услышать сигнал.
Подключим к внешнему щиту и к центру. Теперь мы должны услышать тон.
Если мы не услышали звукового сигнала, значит, этот кабель открыт. Где-то посередине этот кабель имеет обрыв.Это может быть обрыв экрана, это может быть обрыв центрального проводника, он может быть обрезан. В этот момент сейчас мы устраняем неполадки, почему у нас есть отверстие на кабеле.
Последнее, что мы можем сделать с помощью мультиметра, это присоединить терминатор к одному концу и проверить сопротивление в этом терминаторе, потому что помните, что когда мы используем коаксиальный кабель, у нас должен быть терминатор на каждом конце и терминатор должен соответствовать кабелю.
Снова коснитесь внешней стороны терминатора, подойдите к центральному проводнику и измерьте сопротивление в терминаторе.
Теперь это настоящий 50-омный терминатор. Это будет плохо, потому что имейте в виду, что на коаксиальном кабеле RG6 или RG59 нам нужно использовать терминатор на 75 Ом, а не на 50 Ом. На самом деле это было для кабеля RG58, который является одним из старых кабелей. Это на самом деле с помощью измерителя или мультиметра.
Тональный генератор и зонд (Fox and Hound)
Следующее устройство, которое мы можем использовать, называется тональным генератором. Этот генератор тона обычно называют лисой и гончей.На одном конце кабеля мы можем прикрепить то, что они называют лисой.
Затем используйте зонд, который будет собакой, и найдите этот кабель. Допустим, например, у нас есть кабельная трасса, в которой 50 кабелей. Мы не знаем, какой кабель является целевым кабелем, но для его обнаружения можно использовать генератор тона.
Вот пример тонального генератора с лисой и гончей.
Мы можем подключить его к одному концу кабеля.
Предположим, что этот кабель не связан вместе, как на изображении.Мы не сможем увидеть другой конец, потому что он может проходить сквозь стену. Теперь мы можем включить генератор тона, а затем использовать зонд или (собаку), чтобы найти его.
Что мы будем делать, коснитесь каждого кабеля в этой кабельной трассе, пока не услышите жужжание. Тон позволяет нам найти этот отдельный кабель внутри этого большого пучка кабелей.
Личная история. У меня есть кабельная трасса, которая проходит через мой гараж дома для нашей кабельной системы. я не запускал. Я взял этот тон-генератор и датчик домой и подключил его к моему F-разъему в гараже, а затем вышел к кабельной коробке, использовал датчик и коснулся каждого кабеля, пока не нашел кабель, к которому я подключился, и обнаружил, что кабель не подключен. вообще не подключен.Я мог бы сделать один кабель для подключения телевизора, пока не сделал это таким образом. Это позволило мне найти этот кабель. Опять же, это удобная среда, особенно если вы ищете поврежденный кабель с одного конца на другой.
TDR / OTDR
- Рефлектометр во временной области
- Оптический рефлектометр во временной области
- Длина кабеля
Следующий инструмент называется рефлектометр во временной области. Есть два типа. Есть TDR для тестирования меди, витой пары или коаксиального кабеля, а затем OTDR — это оптический рефлектометр во временной области, который используется для тестирования оптоволокна.
Рефлектометр или рефлектометр, используется для определения длины кабеля.
Если вы сертифицируете кабели, это позволяет нам определить расстояние.
Прикрепляем рефлектометр к одному концу кабеля. Затем мы сообщаем программе, какой это тип кабеля, например, витая пара, коаксиальный или оптоволоконный. Если это оптоволокно, мы скажем, одномодовое оно или многомодовое. Затем мы будем подключать его к рефлектометру, пока вы не услышите пульс. Это будет либо световой импульс, либо звуковая волна.Он пингуется по кабелю.
Теперь он идет вниз по кабелю, и когда он доходит до обрыва… Подумай об обрыве, ты как будто в Большом каньоне, ты кричишь: «Привет».
Вы ждете несколько секунд и слышите приветствие в ответ. Когда я доберусь до конца кабеля, я получу эхо. Помните, что именно поэтому у нас есть терминаторы на нашем коаксиальном кабеле, чтобы предотвратить это эхо или отскок назад.
Теперь, когда он возвращается к рефлектометру, рефлектометр знает, какой тип кабеля у вас был, поэтому своевременно выполняет вычисления.Сколько времени потребовалось этому сигналу, чтобы пройти по кабелю и обратно? Затем он может вычислить расстояние до места разрыва.
Используется для поиска обрывов кабелей. Он также используется для проверки расстояния до наших кабелей внутри наших зданий.
Мы рассмотрели некоторые из тех распространенных инструментов, которые мы используем для тестирования кабелей в нашей среде.
До следующего раза….
Рик Трейдер
CompTIA Network + Instructor – Техническое обучение интерфейсу
Phoenix, AZ
Видео сертификационное обучение: CompTIA Network +
Подпишитесь на ленту сообщений этого автора через RSSWire Tracers | Инструмарт
Поскольку количество подземных и скрытых коммуникаций продолжает увеличиваться, их поиск становится все более сложной задачей.
Электричество, газ, канализация и телекоммуникационные линии загромождают территорию.
землю под нашими ногами и пересекают стены большинства строений. Обнаружение и идентификация этих линий является важным шагом до начала строительства или ремонта, чтобы обеспечить
безопасность для вашего экипажа при одновременном снижении вероятности дорогостоящих ошибок. Детекторы проводов и кабельные локаторы специально разработаны для помощи в обнаружении проводов под напряжением и обесточенных проводов.
кабели и трубы, будь то подземные или скрытые в стене.
Технология обнаружения проводов / кабелей
Детекторы проводов / кабельные локаторы не обнаруживают металлические объекты, как это делает магнитный детектор. Скорее, они полагаются на цель, имеющую заряд или сигнал, размещенный на ней, который обнаруживается приемником.
внутри локатора. Многие утилиты излучают заряд или передают сигнал, когда линии находятся под напряжением. Во многих случаях каждая линия имеет свой сигнал, по которому легко отличить
разные линии.
В случаях, когда линии не отмечены, многие средства обнаружения проводов могут подавать сигнал на линию с помощью передатчика, чтобы найти ее.Как правило, цель должна быть металлической. для передачи сигнала, хотя можно использовать зонд или мини-передатчик с пластиковыми трубами. Чтобы навести сигнал на трубу или кабель, передатчик чаще всего подключают непосредственно к линии или трубе с помощью сигнальных зажимов или зажимов. Затем сигнал будет проходить по трубе или кабелю. В местах, где нет доступа к линии, Передатчик также может индуцировать сигнал сверху, через землю, чтобы достичь утилиты.
Трассоискатели/кабелеискатели, как правило, доступны в одно- или многочастотном исполнении. Каждый блок имеет свои преимущества и ограничения.
Одночастотные кабельные локаторы состоят из передатчика, который индуцирует одиночный высокочастотный сигнал. Сигнал улавливается линией метрополитена и излучается
обратно к приемнику. Одночастотные системы хорошо работают на линиях и трубах в районах, которые не перегружены, поскольку высокая частота имеет тенденцию подхватывать все, что находится под землей.
генерирующие искаженный сигнал и затрудняющие различение линий электропередач, газа или связи.Другое ограничение состоит в том, что одночастотные локаторы не могут определять
глубина линии.
Многочастотные кабельные локаторы позволяют пользователям настраивать частоту передатчика в зависимости от материала, используемого при строительстве линии или трубы, которую они пытаются обнаружить. Железо, медь и алюминий лучше реагируют на разные частоты, благодаря чему многочастотный локатор лучше различает отдельные линии друг от друга. Несколько частот также облегчают более широкий спектр задач, поскольку более высокие частоты лучше подходят для приема большего количества сигналов, а более низкие частоты облегчают отслеживание определенной линии.Самый многочастотный локаторы также могут оценить глубину линии или трубы.
Некоторые кабельные локаторы включают в себя индекс измерения тока, который измеряет ток, подаваемый на линию, что помогает отличить линию от других и гарантирует, что пользователи остаются на связи.
исходная линия… особенно полезна в перегруженных районах, где линии пересекаются друг с другом.
Использование средства обнаружения проводов/кабелей
В зависимости от области применения существует ряд кабельных локаторов, из которых можно выбирать.Некоторые предназначены для использования в подземных линиях и трубах, в то время как другие лучше подходят для узкие пределы стены (проводные трассеры). Как описано выше, кабельные локаторы обычно включают в себя передатчик (для подачи сигнала) и приемник (для считывания сигнала). возврат от передатчика сигнала, излучаемого линией). Сопоставление локатора с конкретным приложением — первый шаг к его правильному использованию.
Существует два основных метода сканирования линий и труб с помощью искателя проводов/кабеля.
Активный поиск включает в себя поиск определенной линии либо с помощью прямого соединения, либо с помощью сигнала. Локатор либо прикрепляется непосредственно к линии, либо,
если прямое подключение невозможно, выбирается частота, которая индуцируется в землю и переизлучается коммунальной службой.
Активная локализация предназначена для случаев, когда определенная линия или труба
должны находиться для обслуживания или ремонта.
Пассивный поиск включает в себя сканирование области в поисках неизвестных линий.Пользователи просто сканируют область с помощью приемника в поисках утилит, которые излучают или переизлучают. частоты. Пассивная локация не позволяет оператору различать типы линий, но очень эффективна для проверки того, что участок свободен от опасностей перед началом копания.
При использовании кабельного локатора для поиска подземных линий и труб условия грунта оказывают значительное влияние на сигнал. Глины и влажные почвы обладают хорошей проводимостью и помогают обеспечить более прочную
сигнал с меньшими помехами.Сухая почва, с другой стороны, является плохим проводником, что затрудняет передачу сигнала по линии или трубе, что увеличивает вероятность искажения.
или помех. Иногда достаточно просто добавить воды на землю рядом с передатчиком, чтобы улучшить уровень сигнала.
На что следует обратить внимание при покупке устройства обнаружения проводов/кабеля
- Предназначен ли он главным образом для поиска линий и труб под землей или внутри стены?
- Требуется ли какая-либо специальная подготовка для работы?
- Будет ли устройство больше использоваться для активной или пассивной локации?
- Нужны ли какие-либо дополнительные аксессуары, такие как сигнальные зажимы или зажимы?
- Подходит ли частота для материалов, используемых в трубах и линиях?
- Есть ли в локаторе фильтры, чтобы не загромождать сигналы?
Если у вас есть какие-либо вопросы относительно кабельных локаторов / проводных трассировщиков, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу [email protected] или по телефону 1-800-884-4967.

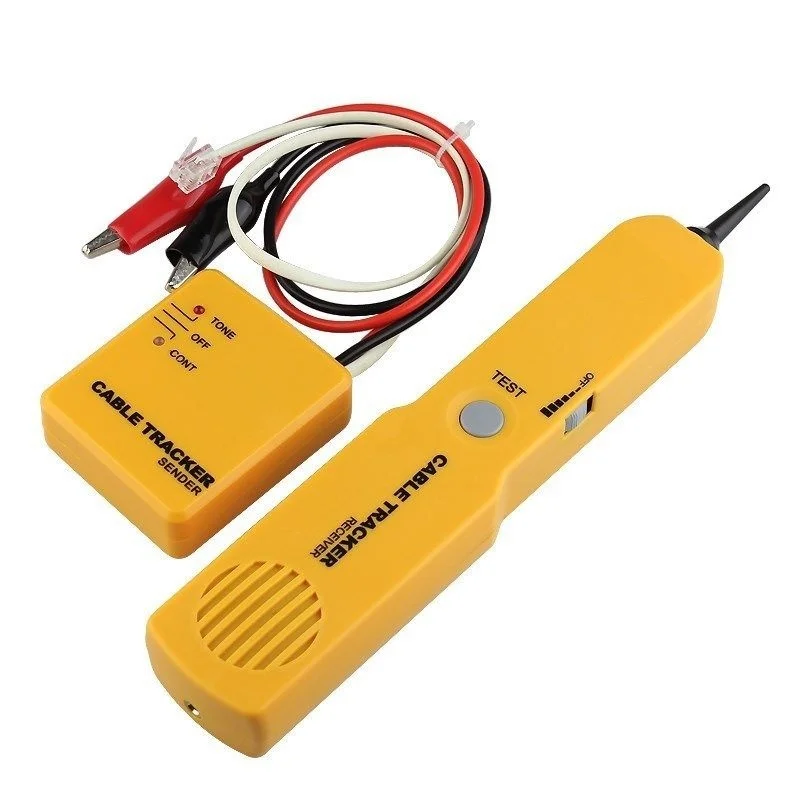

PTE Wire Tracer & Circuit Tester — комплект тонального генератора и зонда — поиск и трассировка проводов и кабелей, проверка целостности цепи, сетевая телефонная линия, коаксиальная, автомобильная — с зажимами типа «крокодил» и штекером RJ11
передатчик/генератор тона и детектор – предназначен для идентификации и отслеживания проводов или кабелей без повреждения изоляции.
Примечание: требуется 2 батареи 9 В (не входят в комплект) Использование в качестве проводного трассировщика
Подсоедините только один из зажимов типа «крокодил» генератора тона к проводу и используйте щуп, чтобы проследить за проводом, или определите его на другом конце.Используйте регулятор громкости зонда для регулировки чувствительности. Громкость звукового сигнала будет увеличиваться по мере приближения зонда к проводу. Вы даже можете использовать его для
проследить один провод. Найдите оборванные провода, закопанные в землю или в стены. (Предел обнаружения будет варьироваться в зависимости от материала между проводом и датчиком. При необходимости замените тональный генератор на более мощный источник сигнала.) Использование в качестве тестера цепей
Подсоедините два зажима типа «крокодил» к концам провода, чтобы проверить наличие сопротивления. Если да, провод может быть короткого замыкания или обрыва цепи.Затем вы можете использовать функцию Wire Tracer для обнаружения проблемы.
