Классификация ЦОД: отличия TIER 3 и TIER 4 в России по отказоустойчивости и надежности

Отказоустойчивость — главный критерий, по которому определяют надежность ЦОД и принимают решение, подходит ли тот или иной дата-центр. Он свидетельствует о том, насколько надёжен тот или иной ЦОД (то же самое, что дата-центр). Время отказа — это время, когда клиентское оборудование, размещённое в дата-центре, не работает. Оно включает в себя плановые технические работы в инфраструктуре дата-центра и аварии. Чем меньше время отказа, тем выше классификация ЦОД.

Логично классифицировать ЦОДЫ по уровням надёжности. Но «надёжность» — понятие абстрактное. Чтобы избежать размытых формулировок и сформировать чёткие технические критерии для строящихся дата-центров, решили ввести классификацию Tier. В статье рассмотрим историю вопроса и параметры, по которым отличаются между собой уровни сертификации.

Как появились уровни дата-центров Tier?

В далёком 1993 году в США был основан Uptime Institute (Институт Бесперебойных Процессов). Его создали для того, чтобы повышать надёжность и доступность ЦОДов. Учёные из этого института проработали и внедрили в оценку классификацию Tier (от англ. уровень). Это шкала надёжности ЦОДов, на которой есть всего 4 деления. Другими словами, в 2020 году существуют только: Tier I, Tier II, Tier III и Tier IV.

Есть распространённое заблуждение насчёт критерия, который лёг в основу классификации Tier. Считается, что тот или иной уровень ЦОДу присваивают по времени простоя в год. Чем оно больше, тем ниже Tier. На самом деле это условие дополняет другой важный параметр — можно ли проводить профилактику, не останавливая работу дата-центра. Для Tier I и Tier II ответ — нет. А Tier III и Tier IV ремонтируются без остановки.

Так выглядит таблица соответствий уровня Tier и временем остановки в год, влияющим на процент отказоустойчивости:

Уровень	Время простоя (ч. в год)	Коэф. отказоустойчивости (%)
Tier I	28,8	99,671
Tier II	22	99,741
Tier III	1,6	99,982
Tier IV	0,4	99,995

Разница между коэффициентами укладывается в 1 процент. При этом видно, что Тир I и II значительно уступают Тир III и IV по времени простоя. Теперь давайте рассмотрим уровни подробно.

ЦОД Tier 1

Tier 1 — самый низкий по уровню надёжности. Он предполагает полную остановку работы дата-центра на время профилактического или аварийного нарушения. Это обуславливается тем, что в них нет резервных систем.Tier 1 может не содержать:

• Фальшпола (модульного пола, используемого при строительстве производственных помещений, с накладными панелями, под которым размещаются системы охлаждения, водо-и электроснабжения).

• ИБП (Источника бесперебойного питания).

• ДГУ (Дизельно-генераторных установок).

Большую роль в неисправности таких ЦОДов играет человеческий фактор.

ЦОД Tier 2

Главное отличие Tier II от Тир 1 — введение N+1 резервного компонента (в кондиционировании, ИБП и ДГУ). ЦОД Тир II также могут простаивать из-за профилактических работ и аварий, но благодаря резервным единицам это занимает меньше времени. В устройство Tier II заложена возможность противодействию человеческому фактору.

ЦОД Tier 3

Tier III есть принципиальное отличие, которое мы упомянули выше. В ЦОД Tier III есть возможность ремонтировать оборудование, не прекращая работу. Ремонт включает в себя профилактику технического обслуживания, замену/добавление/убавление компонентов или их тестирование. Чтобы ЦОД мог продолжать работу, он должен быть оборудован мощным каналом резервирования, который равен первому.

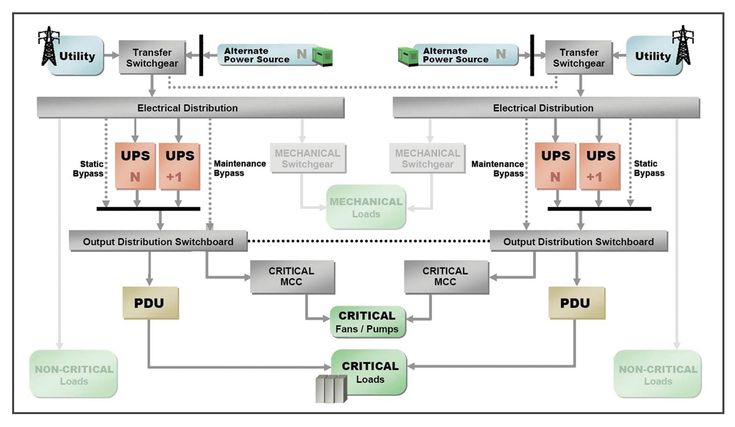

Чтобы реализовать надёжность Tier III, нужно оборудовать ЦОД схемой резервных блоков систему кондиционирования, ИБП, ДГУ. Также требуются два комплекта трубопроводов для жидкого охлаждения (систему чиллер-фанкойл).

В ЦОДах Tier III предусмотрено большинство случаев человеческого фактора.

В комплектацию ЦОД этого уровня входят:

• контроль доступа,

• резервные входы, которые дублируют подъезды,

• отсутствие оконных проёмов,

• увеличенная несущая способность перекрытий (не менее 1225кг/м²)

Tier 4 ЦОД

В ЦОД Tier IV параметр отказоустойчивости максимально приближается к заветным 100%. Дата-центр этого уровня может работать без остановки при профилактике и выдерживает один аварийный отказ системы. Должен быть оборудован дублированным подводом питания и ИБП по схеме 2(N+1). Для ДГУ требуется отдельная площадь с местом для хранения топлива.

Tier IV гарантировано защищены от человеческого фактора и даже предусмотрены меры защиты при намеренных негативных воздействиях человека. В их конструкции учтены природные явления (землетрясения, ураганы, штормы и т.п.).

Какой ЦОД выбрать?

Большинство дата-центров в настоящий момент сертифицированы как Tier III. Они предоставляют оптимальный уровень надёжности и время простоя едва превышает полтора часа в год. Это возможно благодаря резервному каналу, который берёт на себя всю нагрузку, во время ремонтных работ или непредвиденных сбоев.

Различия в Tier II и Tier III

Tier II и Tier III в основном, разделяются по показателям отказоустойчивости.

Например, в Tier III для серверов с одним блоком питания предоставляется АВР, а для серверов с двумя блоками питания — отдельная резервная розетка питания. Что касается в Tier II, то второй блок питания можно подключить к резервной розетке питания за 500 руб/мес, плюс отдельно считается превышение питания.

Помимо всего, есть разница в используемом оборудовании в ЦОДе, в стойках, резервировании инфраструктуры. Например, температурный режим в Tier III более стабильный и не превышает 25°С (±2).

Что касается технической составляющей, то есть большая разница в возможностях проведения профилактических работ без полной остановки ЦОД. В ЦОД Tier II время простоя возможно в связи с плановыми и внеплановыми работами, а также аварийными ситуациями, но оно сокращено благодаря введению одной резервной единицы оборудования в каждой системе. Таким образом, системы кондиционирования, ИБП и ДГУ имеют одну резервную единицу. Тем не менее, профилактические работы требуют отключения ЦОД.

В Tier III работы любой плановой деятельности осуществляются без остановки ЦОД. Под плановыми работами подразумевается профилактическое и программируемое техническое обслуживание, ремонт и замена компонентов, добавление или удаление компонентов, их тестирование.

В Tier III организована схема резервирования блоков систем кондиционирования, ИБП, ДГУ N+1, также имеется наличие двух комплектов трубопроводов для системы кондиционирования, построенной на основе чиллера. Кроме того, имеются резервные входы, дублирующие подъездные пути, контроль доступа, отсутствие окон, защита от электромагнитного излучения, несущая способность перекрытий не менее 1225кг/м² при нагрузке сверху плюс 245кг/м² нагрузки снизу и тд

Параметр	Tier II	Tier III
Отказоустойчивость
Время простоя за год, часы	22	1,6
Доступность ЦОД	99.749%	> 99.982%Реальный UPTIME 100% за последние несколько лет.
Уровень загрузки оборудования	100%	90%
Обслуживание без отключения	Нет	Да
Планируемые остановки ЦОД	3х12ч за 2 года	Нет
Аварийность	1 авария ежегодно	1 авария за 2. 5 года
Резервирование
ИБП	N+1	2N
ДГУ	N	2N+1
Кондиционирование	N+1	N+1
Трубопроводы теплоносителя и конденсата	N	2N
Точки подключения
Количество энерговводов	1	1 раб, 1рез
Точки слива дренажа	1	2
Точки водозабора для увлажнения	2	2
Наличие особых систем
Мониторинг	Нет	Да (выборочно)
Увлажнение	Да	Да
Пожарные извещатели	Да	Да
Течеискатели	Да	Да
Контроль доступа	Нет	Да
Строительные требования
Тип здания	С соседями	Отдельно стоящее

Регламент работы российских дата-центровЦентр обработки данных уровня

Tier II, Tier IV или Tier III: в чем разница?

Существует много путаницы в отношении того, что представляет собой центр обработки данных уровня III и чем он отличается от центра обработки данных уровня II или даже уровня IV. В этой статье мы попытаемся прояснить эту путаницу и дать представление о том, что имеет значение при выборе центра обработки данных для совместного размещения или услуг, управляемых центром обработки данных.

Uptime Institute впервые опубликовал критерии для уровней центров обработки данных в 1990-х годах. С тех пор индустрия центров обработки данных значительно повзрослела, но основные критерии остались верными и стали общепринятыми отраслевыми стандартами.

Центр обработки данных уровня IV является вершиной отрасли благодаря своей полной «отказоустойчивости». Это означает, что каждая система, будь то механическая или электрическая, резервируется с коэффициентом три, что в отраслевой терминологии описывается как 2N (Потребность x 2). С практической точки зрения, если первая система выйдет из строя, есть резервная копия, а затем есть вторая резервная копия, готовая принять на себя необходимость, если потребуется. По состоянию на начало 2017 года

существует очень мало мультитенантных ЦОД уровня IV из-за чрезвычайно высокой стоимости строительства и обслуживания.

Центры обработки данных уровня III описываются как «одновременно обслуживаемые», или в отраслевой терминологии как N+1 (Need plus 1). Весь центр обработки данных имеет резервные системы, позволяющие временно отключать все системы (механические и электрические) для обслуживания или в случае отказа. Относительно немногие центры обработки данных действительно соответствуют уровню Tier III. (Хотя Stack41 управляет двумя!) Большинство из них имеет избыточность в одних системах, но не в других. Некоторые мультитенантные операторы заявляют о статусе центра обработки данных уровня III, но на самом деле относятся к уровню II, возможно, с некоторыми функциями уровня III.

Центры обработки данных уровня II имеют некоторые избыточные компоненты инфраструктуры. Некоторые системы можно назвать N+1, но не все. К этой категории относится большинство многопользовательских центров обработки данных. Объекты уровня I имеют базовую инфраструктуру без резервирования и редко подходят для размещения сторонних приложений.

Примечательно, что отрасль (но не Uptime Institute) признает гибридную категорию центров обработки данных, в частности, между ЦОД уровня III и центром обработки данных уровня IV. Эти объекты относятся к уровню III+ с некоторыми элементами уровня III (N+1) и некоторыми элементами уровня IV (2N). Элементы 2N обычно сосредоточены на резервных источниках питания, генераторах и системах электроснабжения.

Примечательно, что существуют общие недостатки проектирования центров обработки данных, которые способствуют возникновению серых зон, когда объект заявляет о более высоком уровне, чем он есть на самом деле, но, вероятно, ограничивается возвратом к более низкому практическому уровню. К таким упущениям относятся:

• Не построение по проекту более высокого уровня. Некоторые центры обработки данных предназначены для уровня III, но по бюджетным причинам строительство не соответствует проекту.
• Недостаточное заземление. Надлежащее заземление имеет важное значение для бесперебойной работы приложений и производительности оборудования, а также способствует предотвращению риска возгорания.
• Использование нецелевого объекта. Офисное здание, преобразованное в центр обработки данных, не имеет необходимых физических элементов конструкции защищенного объекта.
• Помещение с окнами или металлической двускатной крышей. Оба фактора способствуют значительному риску в сложных погодных условиях, таких как торнадо или ураганы.
• Внешний генератор с неадекватным ограждением. Если забор легко пробить, генератор уязвим для вандализма или злонамеренного повреждения, что может поставить под угрозу работу.
• Возможность избежать контроля службы безопасности при входе в здание. Каждый аспект центра обработки данных должен быть заснят на пленку, а данные должны храниться не менее 90 дней, чтобы соответствовать требованиям соответствия.

При выборе центра обработки данных вместо того, чтобы прислушиваться к заверениям продавца и внушительной литературе, убедительным показателем честности оператора является обязательство подать заявку и пройти аудит SSAE16 SOC II, тип 2. Аудит SSAE16 основан на внутреннем контроле за финансовой отчетностью, отчет SOC II оценивает информационные системы организации, которые имеют отношение к безопасности, доступности, целостности обработки, конфиденциальности или конфиденциальности, в то время как классификация Типа 2 означает, что такие условия оставались неизменными для срок не менее 6 мес.

Если оператор объекта не стремится к получению таких отраслевых квалификаций, которые очень полезны для его бизнеса, стоит задать вопрос «почему бы и нет?» По крайней мере, это повлечет за собой интересный разговор.
