Термос для мотора – Основные средства

Г. Алексанян, канд. техн. наук

Вот и наступила зима. Все прелести холодного запуска двигателя стали реальностью. Избавиться от них или хотя бы свести к минимуму топтание на морозе под рев прогревающегося на холостом ходу мотора позволяют предпусковые подогреватели. О многих из них мы уже рассказывали. Сегодня поговорим о необычной во всех отношениях системе.

В процессе работы двигателя выделяется большое количество тепла. Так зачем же еще тратить энергию или топливо на предпусковой подогрев? Тем более, что запасаем же мы тепло в повседневной жизни в банальных термосах. Эта простая идея некоторое время назад буквально висела в воздухе. И отечественные самодельщики немало потрудились на ее ниве. Кто-то устанавливал термос рядом с мотором, кто-то превращал в него весь двигатель... Немало описаний подобных конструкций можно найти в номерах журналов «Моделист-конструктор» и «За рулем», вышедших в прошедшем десятилетии.

Сегодня про те устройства уже мало кто помнит. Недостатки каждой конкретной конструкции перевешивали ее достоинства: при всей простоте и очевидности исходной идеи ее практическая реализация оказалась непосильной для домашних мастеров. Впрочем, над термосами-подогревателями работали не только любители, но и профессионалы. Результат их труда сегодня присутствует на рынке в виде оригинальной системы предпускового подогрева, выпускаемой канадской фирмой Centaur.

Принцип и механизм повторного использования сохраненного излишка тепла охлаждающей жидкости, образовавшегося при работе двигателя, был разработан специалистом в области механики и термодинамики доктором Оскаром Шатцем (D-r Oskar Schatz). В результате последовавших затем испытаний, проводившихся в Европе и Северной Америке, родилась система аккумулирования тепла, которая хороша как подогреватель в холодных климатических условиях.

В 1995 году это изобретение получило достойную оценку – система аккумулирования тепла была признана достижением в области сохранения и повторного использования энергии. Решением экспертов по инженерии, науке и окружающей среде д-р Шатц удостоился премии престижного немецкого клуба «Моторист протекшн».

В свое время этой премии удостаивались такие известные фирмы, как BMW, Daimler, MAN, VW/Audi, Citroen, FIAT.

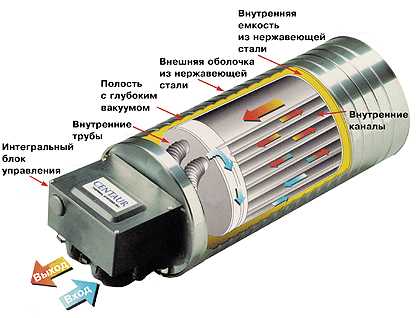

Аккумулятор тепла Centaur выполняет функции предпускового подогревателя. В нем сохраняется, а затем используется тепло, отводимое от работающего двигателя через систему жидкостного охлаждения. Centaur представляет собой термос, изготовленный из нержавеющей стали, включенный в систему охлаждения. Его вместимость соизмерима с вместимостью всей остальной системы.

При работе двигателя электрический насос через электронно-управляемый регулирующий клапан постепенно заполняет термос нагретой до рабочей температуры жидкостью. Момент начала поступления нагретой жидкости из рубашки охлаждения в термос определяет датчик температуры, электронный термостат и система управления. Заполняющая термос холодная жидкость вытесняется в систему охлаждения. Когда температуры жидкости в термосе и системе охлаждения двигателя уравниваются, процесс «зарядки» аккумулятора тепла прекращается. При длительной стоянке двигатель и все его системы остывают, а в термосе сохраняется запас разогретой до рабочей температуры охлаждающей жидкости.

При последующем запуске двигателя горячая жидкость из термоса в считанные секунды замещает в двигателе холодную, благодаря чему двигатель быстро разогревается и легко заводится. Когда в процессе движения мотор прогреется до оптимальной температуры, холодная жидкость в термосе постепенно будет заменяться горячей, что не повлияет на тепловой режим двигателя.

Аккумуляторы тепла Centaur надежны и безопасны, а управление ими полностью автоматизировано – работу всех их узлов и частей контролирует электронный блок управления. Длительные испытания, проводившиеся как в холодильных камерах, так и в условиях Аляски показали их высокую эффективность и соответствие экологическим нормам, принятым в Европе и США.

Благодаря термосу теплый воздух начинает поступать в кабину уже через 30 с, содержание в отработавших газах СО уменьшается на 50%, а углеводородов – на 30%, при этом экономия топлива может достигать 14%. Но главные достоинства аккумуляторов тепла Centaur заключаются в их энергонезависимости и способности работать в равной степени успешно как с бензиновыми, так и с дизельными моторами.



os1.ru

Как самому сделать предпусковой подогрев двигателя из металлического термоса.

Как самому сделать предпусковой подогрев двигателя из металлического термоса.   Рубрики сайта

Как самому сделать предпусковой подогрев двигателя из металлического термоса.

Самый простой способ завести двигатель в мороз это подогреть его, а горячую охлаждающую жидкость сохранить с прошлого дня в термосе. Безопасно, просто и дёшево.


Для начала какие они бывают:
Электрические (подогрев масла в картере, топлива в фильтре, охлаждающей жидкости).
Топливные (Webasto, Ebespacher Hydronic).
Аккумуляторы тепла (УОПД).
Мой выбор пал на тепловой аккумулятор. Ездить приходится ежедневно, приезжаю вечером, уезжаю утром, паркуюсь где попало, так что розетки нет. Устанавливать фирменный топливный подогреватель дорого, а тепла в двигателе много и даром, вопрос как его запасти. Решил поставить последовательно печке нержавеющий термос и магистральный насос. Конечно, пришлось увеличить ёмкость охлаждающей системы на 3л антифриза. Ниже описание того что получилось.

Инструменты:

нож, ключи, отвертки
ИК термометр

Материалы:

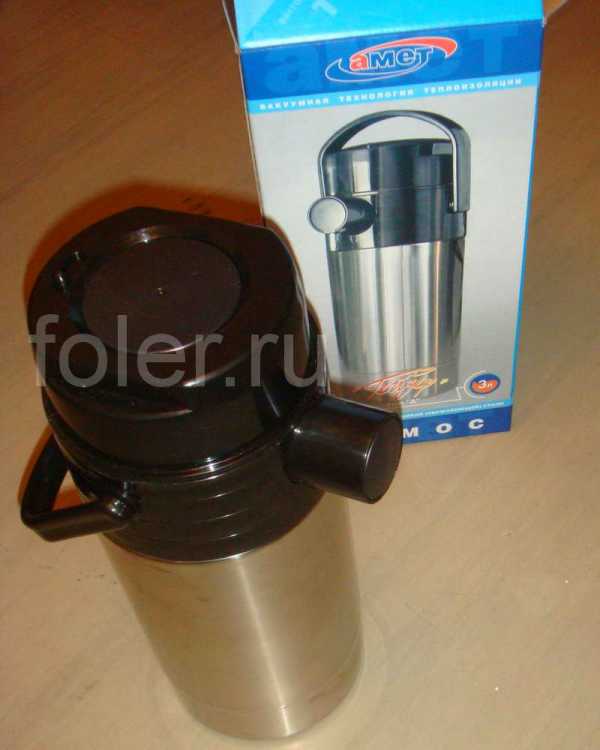

термос АМЕТ из нержавейки (модель Гейзер с пневмонасосом)
магистральный насос (Электрическая водяная помпа) BOSCH 0392020024 (позже заменил на насос от сломанного электрического самовара, после замены напор стал лучше)
резиновые трубы, хомуты
автомобильный герметик, эпокситка
лист фольгированной термоизоляции, рулон армированного сантехнического скотча
цифровой USB термометр MasterKit MP707 (можно не устанавливать, я поставил 3 датчика для проверки идеи)

    Порядок выполнения работ:

  1. Материалы, которые будем использовать:

  2. Разбираем термос:

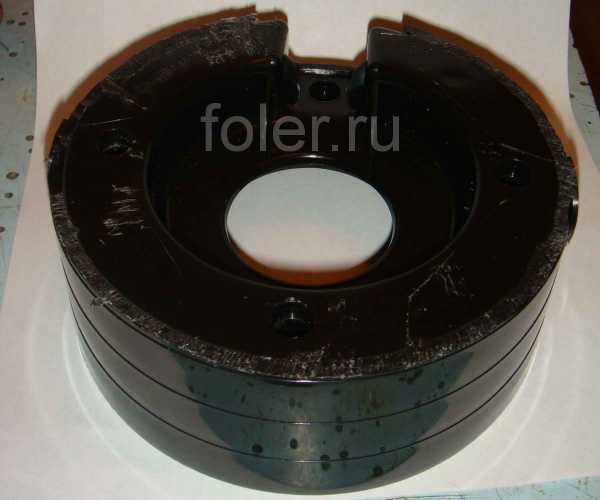

  3. Разбираем помпу термоса:

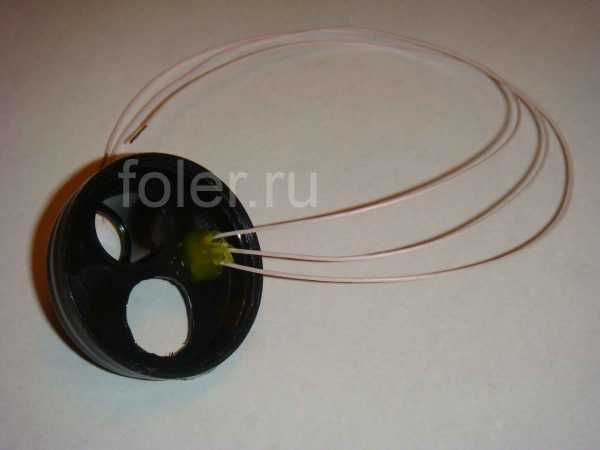

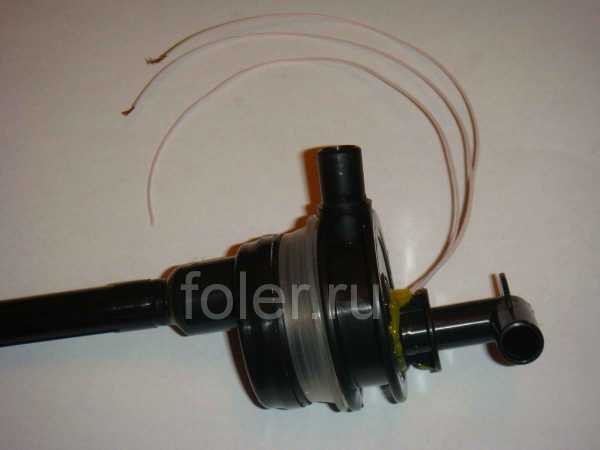

  4. Устанавливаем цифровой датчик температуры DALLAS DS18B20, клеим эпоксидной смолой, термоклеи не применять, потекут при эксплуатации:

  5. Собираем из деталей помпы систему подачи и забора жидкости. В низ термоса будем подавать жидкость, а через отверстие сверху она будет
    попадать в систему охлаждения двигателя, проходя мимо датчика температуры:

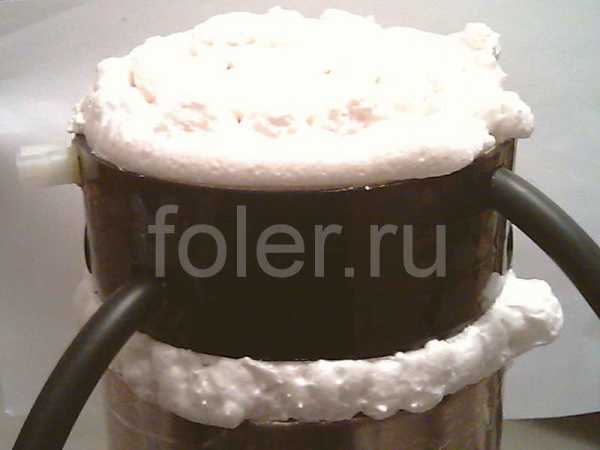

  6. Собираем термос, пробку прижимаем крышкой, дополнительно запениваем "макрофлексом":

  7. Наклеиваем дополнительный слой термоизоляции и обматываем армированным сантехническим скотчем:

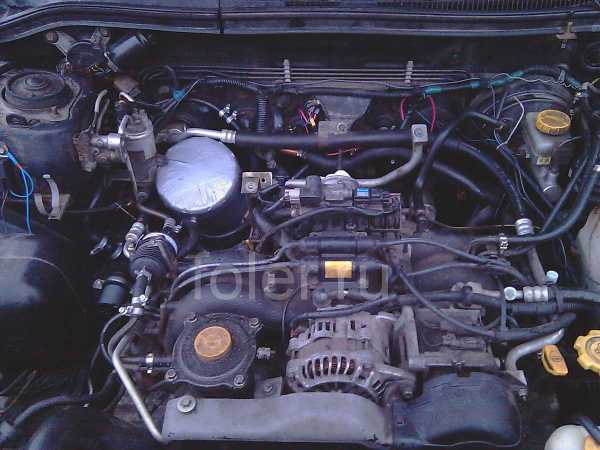

  8. Устанавливаем в моторный отсек, врезаемся в магистраль от печки, кнопку включения помпы выводим в салон:

  9. Результаты экспериментов.

Ссылки по теме

  1. Тестирование предпускового подогревателя (аккумулятора тепла).
  2. Тепловые аккумуляторы.
  3. Цифровой USB термометр.

Комментарии к статье:



foler.ru

Эксперимент с самодельным термосом. — DRIVE2

Начитавшись материала, и проникнувшись идеей, встроенного в систему охлаждения двигателя термоса, хранящего порцию горячего ТОСОЛА для предпускового подогрева блока цилиндров двигателя (УОПД устройство облегчения пуска двигателя), я озадачился поисками подходящего металлического термоса литров на 5-10 промышленного изготовления.Поиски оказались напрасны, емкость более 2-х литров не попадались.

Решил сотворить что-то самодельное, но нужен эксперимент!
В качестве емкости била выбрана полуторалитровая стеклянная банка с широким горлом, а в качестве теплоизолятора — пенопласт, купленный в строительном магазине.


Исходные материалы.

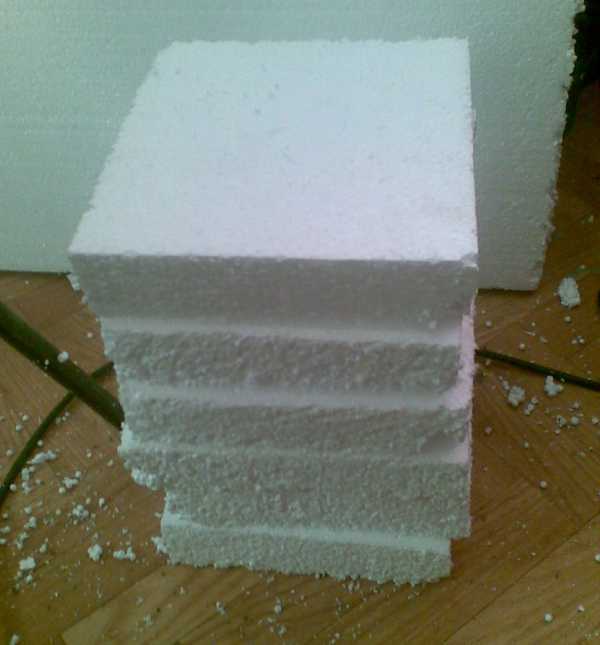

Было решено, что в самом "тонком" месте толщина пенопластового теплоизолятора будет равна толщине пенопластового листа — 50 мм. Были напилены пластины из пенопласта, в центре которых ножом вырезались отверстия под размер банки, они последовательно надевались на нее

Под дно и сверху конструкция была прикрыта цельными кусками пенопласта.

Консрукция была скреплена скотчем

Из верхних пластин скотчем же была "организована" крышка

"Термос заполнили кипятком

Наконец, заполненный "термос" был вынесен на лоджию и придавлен грузом, для обеспечения герметичности.

Температура на улице — 15 градусов

А теперь ждем…

Прошло 13 часов. Утром, термос был вскрыт, температура воздуха к тому времени упала до минус 23 градусов.
Температура воды в банке была комнатной, где-то около плюс 30 градусов.
Что же отрицательный результат — тоже результат. Есть еще резервы — увеличение объема жидкости до 10 литров, обертывание сосуда фоьгой и, главное — внедрение "накопителей тепла". Это закрытые емкости с веществом температура плавления которого должна быть около 70 градусов. Более всего (по доступности)для этого подходят парафин и тринатрийфосфат.

Будем готовить новый эксперимент.

Спереди

Сзади

А это я :)))

Еще один ракурс

www.drive2.ru

Предпусковой подогреватель – автотермос.

   О предпусковых подогревателях я уже писал.  Хочу Вас познакомить с ещё одним устройством, выпускаемом в России, которое предназначено для зимнего пуска двигателя. Оно называется устройством облегчения пуска двигателя, сокращённо УОПД. Это очень оригинальная автономная конструкция, не потребляющая топливо. Принцип работы устройства заключается в том, что оно накапливает тепло  охлаждающей жидкости при полностью прогретом двигателе и хранит его в специальном термосе в течении 24-36 часов. При очередном запуске двигателя  горячая жидкость из термоса прокачивается электрическим насосом по малому контуру, вытесняя холодный антифриз в термос. Вся эта операция занимает всего оду минуту.

 Так быстро подогреть двигатель не сможет ни один отопитель! Но это устройство целесообразно применять только тогда, когда автомобиль зимой используется практически ежедневно, так как через 60 часов жидкость в автотермосе полностью остывает и, естественно, не может подогреть двигатель при пуске. При температуре за бортом -30 по Цельсию, через 20 часов стоянки автомобиля после закачки в него горячей жидкости из термоса температура двигателя повышается до нуля градусов и его запуск  происходит без проблем.

При этом в два раза меньше ток стартёра и гораздо быстрее ( в три четыре раза) до рабочей температуры (90-100 град) прогревается сам двигатель. Существуют три модификации устройств, рассчитанных на двигатели разного литража. Цена устройств сравнительно низкая 150-300$. В состав устройства входит тепловой аккумулятор, электронасос, гидрораспределитель, блок управления и как опция трёхходовой кран. Одно из торговых названий “АвтоТерм”.

Об авторе

avto-sovet.com

Устройства для зимней эксплуатации автомобиля

Стандартный план-минимум автолюбителя по подготовке к зиме, как правило, включает аккумулятор, масло и свечи. Но если в вашей местности не редкость морозная погода, а ездить приходится часто, стоит подумать и об установке устройств, облегчающих запуск промерзшего за время ночной стоянки мотора. Ведь заботливый водитель помнит, что каждый холодный пуск – это повышенные износ, расход топлива и вред окружающей среде.

Содержание статьи

Предпусковые подогреватели

Жидкостные. Предпусковые подогреватели выполняют двуединую задачу: подготавливают двигатель к пуску после длительной стоянки и прогревают воздух в салоне автомобиля. Самые распространенные подогреватели – жидкостные. Устройство их просто, как и все гениальное – горелка, сжигая топливо из бака автомобиля, разогревает массивный котел. Антифриз, прокачиваемый через котел насосом подогревателя, нагревается – двигатель “оттаивает”. Топливом для подогревателей может служить и бензин, и «солярка», и газ.

Отличия в основном состоят в устройстве горелки. Когда температура охлаждающей жидкости достигает 35-40 градусов, специальное реле подключает вентилятор отопителя и начинается прогрев салона. Здесь важна одна особенность. Если автомобиль оборудован климат-контролем, то перед уходом нужно выставить значение температуры на максимальное значение. Подогреватель обладает функцией автоматического поддержания температуры – как только антифриз нагреется до 75 градусов, он отключится. Когда температура снизится, он снова включается. Сколько времени нужно для “оживления” автомобиля? Все зависит от температуры “за бортом”: если она находится в районе -15 градусов, на прогрев уйдет около 20 минут; если мороз ниже 25 градусов – потребуется около часа.

Подогреватель устанавливается в подкапотном пространстве. Во многих моделях автомобилей для этого предусматривается специальное место. Подключается подогреватель к малому кругу системы охлаждения, включающему и радиатор печки. Для подачи топлива служит отдельная топливная магистраль, а для питания насоса необходимо подключение к электросети автомобиля. Таким образом, подогреватель для своей работы задействует ресурсы автомобиля. Как много? Судите сами: в зависимости от вида топлива и мощности отопителя за час “уходит” от 0,5 до 0,7 литра. А вот то, что подогреватель “нагружает” аккумулятор, является его самым большим недостатком.

Ведь зимой каждый ампер-час на “вес золота”! Поэтому в подогревателях предусмотрено автоматическое отключение в случае, если АКБ разряжена до критического значения. После пуска двигателя необходимо, чтобы время его работы (время поездки) было не меньше времени, в течение которого работал подогреватель. Это позволит подзарядить аккумулятор. В противном случае примерно за 5-6 дней такой эксплуатации батарея истощится. Есть у подогревателей еще одно слабое место – горелка. Из-за низкого качества топлива, особенно дизельного, она нередко выходит из строя – потребуется замена. Подбирать подогреватель нужно в зависимости от литража двигателя. При объеме, не превышающем 2 литров, устанавливают четырехкиловатный подогреватель, при объеме свыше 2 литров – пятикиловатный.

По замыслу, водитель, подойдя к автомобилю, должен сесть в уже теплый салон и одним поворотом ключа завести теплый мотор. А значит, обогреватели должны быть оборудованы устройствами автоматического включения. Вариантов такого включения существует несколько. Первый, самый простой – таймер. Ему задается программа, и в установленное время он включает подогреватель. Но здесь есть одно неудобство – нужно заранее знать время следующей поездки. Второй вариант – включение подогревателя через мобильный телефон с помощью SMS или голосового меню. Ну и, наконец, можно использовать либо отдельный брелок, либо добавить функцию включения подогревателя в брелок сигнализации. Дальность действия на открытой местности – около километра, в городе – несколько сотен метров.

Устройство жидкостного предпускового подогревателяЖидкостный предпусковой подогревательЭлектрический предпусковой подогревательАккумулятор тепла

Электрические. Кроме жидкостных выпускаются подогреватели, работающие от бытовой электросети. Они также вначале греют мотор, а затем салон автомобиля. Нагреватель охлаждающей жидкости представляет собой металлическую спираль, которая монтируется в патрубке системы охлаждения либо в рубашке охлаждения блока цилиндров (в этом случае необходимо удалять заглушку). Циркуляция охлаждающей жидкости обеспечивается либо за счет естественной конвекции (более нагретая жидкость поднимается вверх) либо принудительно с помощью встроенного электронасоса. Отопитель устанавливается в салоне. Недостаток таких устройств очевиден – зависимость от наличия розетки в месте стоянки автомобиля. Зато они обладают дополнительной полезной функцией – грея мотор, они еще попутно могут и подзаряжать АКБ.

Аккумуляторы тепла. В общем, всем хороши подогреватели, но вот цена не каждому по карману. В таком случае можно прибегнуть к более бюджетному варианту – аккумулятору тепла, или, в просторечии – “термосу”. Аккумулятор тепла представляет собой герметичный металлический цилиндр. Внутри размещены капсулы с легкоплавким веществом. Во время работы двигателя горячая охлаждающая жидкость периодически прогоняется через «термос» и нагревает капсулы. Вещество плавится, и капсулы запасают тепло. После остановки двигателя часть охлаждающей жидкости остается в термосе. Накопленное тепло термос способен хранить до двух суток. Перед пуском двигателя водитель включает электронасос термоса, и тот закачивает запасенную в нем порцию горячей охлаждающей жидкости в малый контур системы охлаждения, а затем прогоняет холодную жидкость через разогретые капсулы. Последние отдают тепло, и расплавленное вещество вновь переходит в твердое состояние. Аккумуляторы тепла способны разогреть двигатель до +50…+55 градусов. Термосы выпускают разных размеров – для двигателей с разным объемом. Некоторые модели автомобилей имеют аккумуляторы тепла в штатной комплектации. Использование аккумуляторов тепла оправдано при ежедневных зимних поездках, при больших перерывах их эффективность падает.

“Дизельный” сервис

Устройства подогрева дизельного топливаЖидкостный обогреватель салонаЭлектрические обогреватели салона

Зимой “дизелистов” подстерегает еще одна напасть – загустевание солярки. Для борьбы с ней предназначены подогреватели дизтоплива. Спектр выпускаемой продукции позволяет осуществить прогрев на любом участке топливной магистрали. Для нагрева солярки в баке устройство крепится на заборной трубке. Второй вид подогревателей устанавливается на фильтры грубой и тонкой очистки. А подогревателем, похожим на ленту, обматывают топливопроводы. Можно использовать только один подогреватель, а можно несколько в разных комбинациях – все зависит от возможностей аккумулятора и генератора.

Отопители салона

Отопители салона бывают разных типов. Самые мощные в основном используются дальнобойщиками. По устройству и принципу действия они аналогичны жидкостным подогревателям. Устанавливаются такие подогреватели в кабине. По отдельной топливной магистрали подается горючее, горелка нагревает котел, а вентилятор прогоняет через него воздух. Выхлопные газы выводятся наружу через специальный отвод. Отопитель обладает функцией автоматического поддержания заданной температуры.

Салоны дизельных автомобилей часто нуждаются в дополнительном подогреве. Рабочая температура дизельного двигателя гораздо ниже бензинового, следовательно, и прогреть его тяжелее. А чем ниже температура двигателя – тем холоднее в салоне. Поэтому в жидкостных подогревателях, описанных выше, предусмотрена отдельная кнопка, позволяющая запустить его прямо в движении. Тем самым подогреватель помогает штатной печке поднять температуру в салоне. Подогреватель можно настроить и на автоматическую работу – достаточно установить в салоне датчик температуры.

Многие дизельные автомобили штатно комплектуются догревателями, единственное назначение которых – согреть подаваемый печкой воздух. Работают они только при включенном двигателе и запускаются автоматически, когда температура в салоне падает ниже заданной отметки.

Более компактные электрические нагреватели воздуха можно подключать в гнездо прикуривателя. Завел машину, включил электрообогреватель и он сразу же начинает нагнетать теплый воздух. Для автомобилей, не оборудованных электроподогревом сидений, в продаже имеются электрические подстилки или попоны. За две-три минуты они разогреваются до 30 градусов.

Зимой щетки стеклоочистителей часто примерзают к стеклу, а их подогрев предусмотрен далеко не во всех машинах. Не беда – можно приобрести пленку, внутри которой находятся нагревательные дорожки. Длину ее можно подобрать в зависимости от размера “дворников”. Крепится пленка в салоне к лобовому стеклу в зоне покоя стеклоочистителей. Энергии потребляет совсем немного, а польза очевидна.

avtonov.info

Тепловой аккумулятор: грелка для мотора | Avtomasta.ru

Помните, что страшней всего для автомобиля зимой? Пуск двигателя. Наш климат балансирует между неопределенно «умеренным» и откровенно «холодным». И что такое «толкнуть движок», когда за бортом минус двадцать, многие из вас знают не понаслышке.

Наш народ огорчить трудно. «Хитрая на выдумки голь» знает множество способов согреть двигатель перед пуском. От умывания кипяточком до встраивания в картер ТЭНа, подключающегося к ближайшей розетке или все тому же едва живому аккумулятору. Если аккумулятор полностью умер, поможет зарядное устройство для автомобильного аккумулятора. Самых капризных «уговаривают» с паяльной лампой в руках. Суррогатное решение никогда не проходит безнаказанно. От такой подготовки автомобиль страдает еще больше, чем от неподготовленного пуска: быстро стареют краска, резина и пластиковая изоляция, гибнет из-за локального перегрева дорогое масло, разрушается от резких перепадов температуры и ржавеет металл.

И это при том, что сам двигатель в процессе работы выделяет огромное количество тепла просто в атмосферу. Многие пытались связать две эти вещи между собой, мало кто сумел продвинуться дальше идеи. Не так это просто — собрать лишнее тепло сегодня и вернуть его завтра или через пару суток.

Тем отрадней сообщить вам, что светлые головы, сумевшие решить эту задачку, нашлись в нашем Отечестве. Причем, решение оказалось простым как валенок. И по сути крепко смахивает на термобигуди.

Тепловые аккумуляторы — это не обычные аккумуляторы Varta. Названное «тепловым аккумулятором» устройство представляет собой пакет герметично заваренных капсул, наполненных особым кристаллическим веществом. Пакет помещен в своеобразный термос — металлический сосуд с вакуумно-порошковой теплоизоляцией — и включается в контур охлаждения двигателя параллельно отопителю салона. Контур заполняется незамерзающей охлаждающей жидкостью (ТОСОЛом или АНТИФРИЗОМ), для ее принудительной циркуляции имеется электропомпа. Во время работы двигателя жидкость проходит через аккумулятор, под действием ее тепла содержимое капсул плавится. Плавление, как известно, происходит с поглощением (аккумуляцией, т.к. это процесс обратимый) некоторого количества тепловой энергии. Здесь используется теплоемкость фазового перехода из твердого состояния в жидкое. У данного вещества она почти уникальна. На полную зарядку уходит минут десять, а сохраняется накопленная энергия несколько суток (двое при -40°).

Когда приходит пора «заводиться», включают помпу. Пробегая через пакет капсул, жидкость снимает с них аккумулированное тепло и возвращает туда, откуда принесла — в контур охлаждения двигателя. Материал в капсулах совершает обратный фазовый переход, эквивалентный по высвобождаемой энергии работе нагревателя с начальной тепловой мощ- ностью в три десятка киловатт. За считанные минуты температура двигателя поднимается на верных полсотни градусов. Бесшумно и практически без затрат энергии двигатель заводится.

Изобрели тепловой аккумулятор и разработали конструкцию в николаевской компании «МОТОРТЕХНИКА». Воплотили в материал весной девяносто четвертого. Год шли натурные испытания устройства на автомобиле ИЖ 21251-010. «ИЖ» набегал с ним восемьдесят тысяч. Никак не прочувствовал тридцатиградусные морозы — заводился без проблем.

Двигатель разогревался минуты за три, заводился легко и устойчиво работал на холостом ходу. Стартовать можно было через минуту-полторы. Причем, эта пауза нужна была не столько для выравнивания температуры и давления масла, сколько на просушивание ветрового стекла (отолитель тоже предварительно прогревается). Свечам такой режим пришелся по вкусу — обычные А-20ДВ «отбегали» эти два экватора без единой замены или прочистки.

Естественно, просчитывался и возможный рынок. Не сомневаясь, что товар найдет спрос в Украине, авторы присматривались и к рынку северного соседа. Еще бы, где ж найти другую такую страну, где на трех четвертях территории «девять месяцев зима». То есть, товар изначально становился «экспортно-ориентированным». Сразу по окончании испытаний прототипа устройство, получившее марку УОПД-0.8 (Устройство облегчения пуска двигателя с начальной теплоемкостью 0,8 кВт/час), было передано на теплотехнические испытания в лабораторию АО «ГАЗ».

Оборудованную им серийную «Газель» испытали в климатической камере при температурах от -20 до -40 °С с выдержкой в 16 и 36 часов. После шестнадцати часов «зимы» аккумулятор поднимал температуру двигателя на 55 градусов (с -20 до +35 °С или с -40 до +15 °С). После полутора суток ему хватало сил на рывок в 45-50 градусов. На прогрев уходило 5-6 минут, двигатель заводился легко. Пусковой ток стартера снижался на 60-80 ампер, а экономия топлива составила четверть литра на каждом пуске. Нетрудно посчитать, что устройство окупится за один-пять месяцев эксплуатации (в зависимости от ее интенсивности и климатических условий), так что смысл купить авто аккумулятор определенно есть.

Сегодня УОПД-0.8 уже производится серийно. Модель применима к любым ДВС обьемом до 4000 «кубиков» с жидкостной системой охлаждения — карбюраторным, дизельным и работающим на газе. Внешне это цилиндр диаметром в двадцать сантиметров и длиной в сорок, сухим весом в 16,5 килограммов. Монтируется рядом с двигателем или в салоне за перчаточным ящиком. В сравнении с западным аналогом, весьма редким, кстати, по цене (примерно USD400) выигрывает вдвое и во много крат — по надежности. Имеет гарантию на 24 месяца и ресурс эксплуатации в 10 лет. Готовится выпуск линейки ТА под разные обьемы двигателей и автомобили разных типов.

Несомненную пользу от новинки могут извлечь установщики. Монтаж занимает пару часов и оценивается в 10% стоимости ТА. Уверен, что автовладельцы охотно уступят установку и обслуживание специалистам.

Не менее интересно это может быть и производственникам. Прежде всего — оборонщикам. Даже без армейского заказа конверсионные предприятия могут наладить изготовление и сбыт ТА внутри страны и соседям. Первыми заказчиками могут стать группы быстрого реагирования — милиция, спецназ, скорая помощь. Лицензию на производство разработчики предоставят.

avtomasta.ru

Как самому сделать предпусковой подогрев двигателя из металлического термоса.

Как самому сделать предпусковой подогрев двигателя из металлического термоса.   Рубрики сайта

Как самому сделать предпусковой подогрев двигателя из металлического термоса.

Самый простой способ завести двигатель в мороз это подогреть его, а горячую охлаждающую жидкость сохранить с прошлого дня в термосе. Безопасно, просто и дёшево.


Для начала какие они бывают:
Электрические (подогрев масла в картере, топлива в фильтре, охлаждающей жидкости).
Топливные (Webasto, Ebespacher Hydronic).
Аккумуляторы тепла (УОПД).
Мой выбор пал на тепловой аккумулятор. Ездить приходится ежедневно, приезжаю вечером, уезжаю утром, паркуюсь где попало, так что розетки нет. Устанавливать фирменный топливный подогреватель дорого, а тепла в двигателе много и даром, вопрос как его запасти. Решил поставить последовательно печке нержавеющий термос и магистральный насос. Конечно, пришлось увеличить ёмкость охлаждающей системы на 3л антифриза. Ниже описание того что получилось.

Инструменты:

нож, ключи, отвертки
ИК термометр

Материалы:

термос АМЕТ из нержавейки (модель Гейзер с пневмонасосом)
магистральный насос (Электрическая водяная помпа) BOSCH 0392020024 (позже заменил на насос от сломанного электрического самовара, после замены напор стал лучше)
резиновые трубы, хомуты
автомобильный герметик, эпокситка
лист фольгированной термоизоляции, рулон армированного сантехнического скотча
цифровой USB термометр MasterKit MP707 (можно не устанавливать, я поставил 3 датчика для проверки идеи)

    Порядок выполнения работ:

  1. Материалы, которые будем использовать:

  2. Разбираем термос:

  3. Разбираем помпу термоса:

  4. Устанавливаем цифровой датчик температуры DALLAS DS18B20, клеим эпоксидной смолой, термоклеи не применять, потекут при эксплуатации:

  5. Собираем из деталей помпы систему подачи и забора жидкости. В низ термоса будем подавать жидкость, а через отверстие сверху она будет
    попадать в систему охлаждения двигателя, проходя мимо датчика температуры:
  6. Собираем термос, пробку прижимаем крышкой, дополнительно запениваем "макрофлексом":

  7. Наклеиваем дополнительный слой термоизоляции и обматываем армированным сантехническим скотчем:

  8. Устанавливаем в моторный отсек, врезаемся в магистраль от печки, кнопку включения помпы выводим в салон:

  9. Результаты экспериментов.

Ссылки по теме

  1. Тестирование предпускового подогревателя (аккумулятора тепла).
  2. Тепловые аккумуляторы.
  3. Цифровой USB термометр.

Комментарии к статье:
