Семейство среднетоннажных грузовиков ЗИЛ 4334 отличается выдающимися возможностями

Крупнейшая столичная автомобилестроительная компания АМО ЗИЛ в течении столетия бесперебойно обеспечивает оборонный департамент всевозможной специализированной техникой. Сегодня около трети миллиона автомобилей ЗИЛ эксплуатируются в военных ведомствах для грузоперевозок, а также как базовое средство для установки более 250 моделей вооружения. Из общего числа военной техники почти половина имеет значок ЗИЛ на капоте.

В 1995 году в ходе длительных проектно-конструкторских и экспериментальных изысканий прославленное предприятие выпустило первый серийный грузовой автомобиль семейства ЗИЛ 4334.

Самосвал этой модели вобрал ключевые особенности своих легендарных «героев» и обновился усовершенствованными узлами, агрегатами, механизмами. Сейчас большегрузный внедорожник ЗИЛ этой модели благодаря надежности, безотказности и повышенной проходимости успешно находит применение и в армии, и в обеспечении народнохозяйственных потребностей. Эта модель актуальна в газо- и нефтедобывающей, коммунальной, дорожно-строительной службах и в других отраслях.



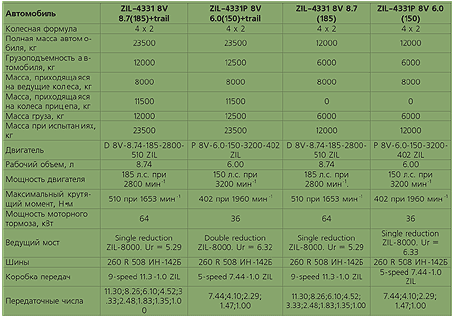

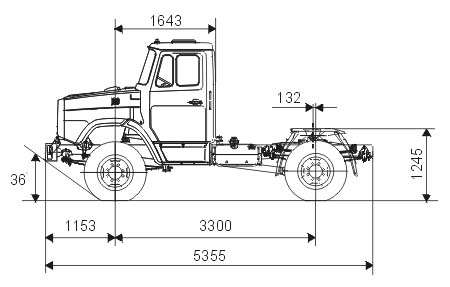

Обзор основных технических характеристик грузовика



Технические характеристики автомобилей модели 4334позволяют при перемещении по твердому дорожному полотну с отсутствием прицепа осиливать подъем с углом 35° и брод с уровнем до 1,4 м. Это удается благодаря наличию мощного (170 л.с.), многотопливного, 4-тактного, 8-цилиндрового, V-образного дизеля модели ЗИЛ 6451 с верхнеклапанным водяным охлаждением. Мощности дизеля достаточно, чтобы разогнать внедорожник весом 11170 кг до 90 км/ч. На первой передаче данная модель стабильно передвигается со скоростью 3,5 км/ч.

Все экземпляры марки ЗИЛ 4334 имеют электрооборудование с напряжением 24 В. Внешние и внутренние узлы получают питание от генератора и 2-х аккумуляторов. Их наладка состоит в анализе соединения и проверке количества электролита. Устройства и сигнализаторы, смонтированные на щитке, дают возможность держать под контролем состояние двигателя, генератора, а также воздушное давление в системе тормозов. Трехосный самосвал семейства ЗИЛ 4334 имеет усиленную механическую 5-ступенчатую КПП, усовершенствованную 2-хступенчатую раздаточную коробку, раму с утолщенными до 8 мм лонжеронами.





Первоначальный элемент, связывающий мотор с другими звеньями трансмиссии, – сцепление с гидроприводом, пневмоусилителем и периферийным размещением пружин. Каждая передача, за исключением первой, в КПП работает синхронно. Раздаточная коробка производит привод всех мостов техники. Для предупреждения совместного включения нескольких передач имеется шариковое устройство блокировки.

Новая разработка для внедорожников данной модели – автоматизация управления запуска переднего моста при перестановке на нулевую передачу. Передний мост включается в принудительном порядке, к примеру, при перемещении автомобиля по скользкому пути на прямой передаче. Для замыкания электроцепи можно прибегнуть к включателю на панели.

На поверхности раздаточной коробки имеется специальный люк для монтажа устройства отбора мощности в 60 л.с. на привод различных узлов, когда шасси применяется для крепления дополнительного оборудования.

Как указывает руководство ЗИЛ 4334, все три моста техники – ведущие. Средний мост промежуточный, от него сила поступает на задний мост. Для увеличения тяговой мощности в ходе движения в труднопроходимых местах ведущие мосты оборудованы принудительной блокировкой.

Две пары карданного вала, соединяющие разрозненные узлы трансмиссии, оснащены шлицевыми конфигурациями и прочными шарнирами на подшипниках. Рулевой механизм имеет гидроусилитель. Положение руля поддается индивидуальной регулировке по уровню и наклону. Диаметр поворота до 20 м.



Автомобиль претерпел ряд конструктивных изменений



Серьезной изюминкой грузовиков этой марки является независимая подвеска колес, которая повышает плавность при движении и приумножает скорость перемещения на бездорожье. Все колеса оборудованы тормозными барабанными устройствами с парой внутренних колодок и специальным разжимным механизмом. Конструкция пневмоприводного одноконтурного тормоза дает возможность брать на буксир прицепы с тормозным приводом, при этом контролировать его работу.

На внедорожниках ЗИЛ используются шины с грунтозацепами в форме косой елки. Шины независимо от модификации могут функционировать с изменчивым давлением воздуха внутри, что дает возможность водителю регулировать его по мере необходимости в процессе движения (1,5…3,5 кг/см2). Это значительно упрощает передвижение в условиях бездорожья. Кроме того, шины этих автомобилей обеспечивают движение даже при наличии прокола, при этом компрессор функционирует с максимальной производительностью, постоянно нагнетая воздух в дефектное колесо.

Технические характеристики кабины автомобилей ЗИЛ 4334 предусматривают оснащение ее индивидуальной пружинной подвеской и гидроамортизаторами. Кабина имеет прекрасную шумо- и термоизоляцию, системы отопления и вентилирования работают без перебоев. Размещение приборов управления эргономично и удобно для бригады водителей. Рулевая колонка оснащена включателем сигнализации и стеклоочистителя.





Существенная плавность движения обеспечивается использованием передней рессорной подвески с гидравлическими амортизаторами и рессорно-балансирной системы на обоих задних мостах. Цельное агрегатирование крыльев и капота позволяет свободно откидывать узел вперед, открывая подход к силовому блоку и системам, обеспечивающим его работу.

Практичная разработка в системе тормозов ЗИЛ 4334 – влагомаслоотделитель, его назначение состоит в очищении сжатого воздуха в пневмоприводе. Встроенный влагомаслоотделитель предотвращает замерзание конденсата, значительно продлевает продолжительность работы тормозной системы.

Недавно СМИ обнародовали сведения, что АМО ЗИЛ собирается вернуться к выпуску полноприводного среднетоннажного внедорожника 4334 с формулой 6х6. Грузовик эффективно модернизировали, оборудовали обновленным дизелем в соответствии с экостандартом Евро-4 и оснастили кабину стеклопластиковым оперением. В таком облике он сойдет с конвейера в ближайшие дни. Производители надеются, что высокий внедорожный потенциал и лояльная цена ЗИЛа дадут возможность усовершенствованной модели обеспечить себе достойную конкурентоспособность не только на Российском рынке. Модернизированные тактико-технические параметры этих автомобилей будут содействовать их продвижению за рубеж.



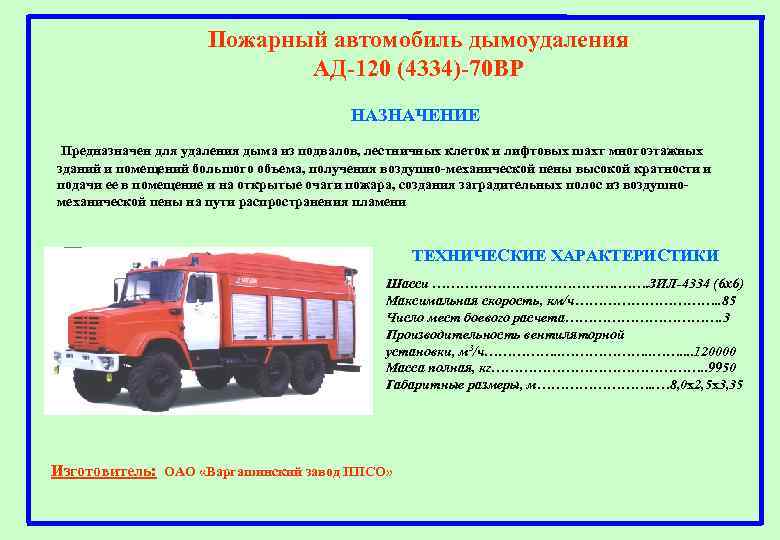

Фото













история и поиски идеала

Панорамное стекло и капот в сборе

Как упоминалось в , одной из самых отличительных и парадоксальных характеристик военного грузовика было изогнутое панорамное лобовое стекло. Первоначально Минобороны довольно сдержанно выражало недовольство этим фактом, но во время афганского конфликта вопрос встал очень остро. В июле 1982 г. в совместном решении Минавтопрома и Центрального автомобильного управления Минобороны СССР говорилось:

«Многолетний опыт эксплуатации автомобилей ЗИЛ-130 и ЗИЛ-131 армейскими показал, что существующая конструкция кабины с панорамным ветровым стеклом значительно усложняет ремонт автомобилей, а также транспортировку и хранение стекол данного типа. Особенно остро проявляется этот недостаток стекол. кабины для ЗИЛа показано при движении колонны в горах в условиях огневого воздействия».

В соответствии с этими выводами рабочие провели серию испытаний модернизированных автомобилей ЗИЛ-4334, оснащенных плоскими лобовыми стеклами. Кстати, помимо удобства эксплуатации, плоское многосекционное стекло позволило решить проблему теплоизоляции остекления грузовиков в «северном» варианте. Однако плоское стекло было практически неразрешимой задачей для московского автопрома, влекущей как усложнение конструкции салона, так и серьезные финансовые затраты. Таким образом, оценивается 1982, разработка новой кабины и остекления потребовала каких-то фантастических затрат в 1 550 000 и дополнительных 700 квадратных метров производственных площадей. Собственно, финансовая сторона вопроса и позволила преодолеть волю Минобороны в этом вопросе.

ЗИЛ-4334 с учетом опыта эксплуатации в Афганистане
В стремлении унифицировать армейский гражданский грузовик ЗИЛ-130 конструкторы оставили без изменений капотную компоновку машины. Это было сделано в первую очередь для того, чтобы ускорить выпуск автомобилей обеих модификаций на производственных линиях завода. В стране остро не хватало машин этого класса, и, например, 131-ми ЗИЛами армия смогла насытиться лишь в середине 70-х годов. Одним из основных преимуществ трехосного обычного грузовика ЗИЛ-131 в этом плане была устойчивость к подрыву под колесами противотранспортных мин. Ниже представлена ​​подборка фотографий, иллюстрирующих этот тезис.

История Афганской войны и конфликта на Донбассе тесно переплелась с машинами 131-й серии

Триумф и несбывшиеся надежды

В Советской Армии грузовик ЗИЛ-131 к середине 70-х годов уже завоевал славу надежный, неприхотливый и неприхотливый транспорт. Во многом это послужило причиной присвоения в апреле 1974 года Знака качества на всю линейку московских полупроводников. Именно в народном хозяйстве в 1971 году на конвейер поставили упрощенную версию машины без дорогостоящего оборудования, экранированную под названием ЗИЛ-131А. Ранее, в 1968 имелся тягач с короткой рамой 131В, способный тянуть за собой одноосный полуприцеп полной массой 12 тонн.

Примерно в это же время был разработан и принят на вооружение во многом уникальный тягач ЗИЛ-137 с гидрообъемным приводом колес полуприцепа. На автомобиле дополнительно установлен гидронасос с приводом от коробки отбора мощности, позволяющий подавать масло в гидромотор полуприцепа с давлением 150 кгс/см ² . Построенные в конце 60-х годов уникальные машины были переданы на Брянский автомобильный завод, где собирали в среднем по 30 таких автомобилей в месяц. Возили на таких грузовиках в основном ракеты (например, ЗРК 2К11 «Круг»), но можно было встретить и 137-ю машину с длинной выпекания блока ИХ 2,5. Этот завод на колесах способен был в сутки испечь не менее 2,5 тонны хлеба даже во время движения по маршу. Однако капризный и сложный гидромотор полуприцепа заставил инженеров разработать более надежный и технологичный силовой привод. Так там 60091 прицеп к тягачу ЗИЛ-4401-прицеп БАЗ-99511, выпускался с 1982 по 1994 год. Поезд расходовал 53 литра бензина на 100 километров пути, что позволяло грузить более 7 тонн и нашло свое применение в ракетных войсках, ПВО и на пути выпечки. С начала 80-х годов на Читинском автосборочном заводе в серию пошли «северные» варианты ЗИЛ-131С, которые должны были выдерживать температуры до -60°С. С 1986 года сборка этих выносливых машин была перенесена на его Родной Московский автомобильный завод.

ЗИЛ-131В
Из-за длительного ввода в производство автомобиль быстро морально устарел и требовал модернизации. Задержка разработки машины была связана с затянувшейся реконструкцией предприятия, а также хроническим недопоставкой агрегатов Брянского автозавода. Нормальную сборку ЗИЛ-131 удалось организовать только во второй половине 1967 года, то есть через двенадцать лет после сборки первого прототипа! Одной из попыток улучшить грузовик стала разработка в 1976 ЗИЛ-131-77, в котором основной упор делался на улучшение условий труда водителя. Объектом унификации стал автомобиль КАМАЗ – у нее позаимствовали руль, комбинацию приборов и сиденья. Кроме того, немного опустили грузовую платформу, но не учли кинематику подвески, а диагонально вывешенные колеса часто задевали кузов. В итоге ничего хорошего из этой идеи не вышло — прототип очень долго дорабатывали и в итоге отказались.

“Жаростойкий” ЗИЛ-131Х. Автомобиль был оборудован кондиционером, защитным теплозащитным экраном на крыше кабины, уплотненным тентом, с автомобиля был снят термостат
Если спросить любого, кто эксплуатировал ЗИЛ-131, то главный недостаток машины в том, что чаще можно услышать жалобы на перерасход топлива. В армии с этим, конечно, можно мириться (хотя запас хода как один из важнейших параметров никто не отменял), но в гражданском секторе и на экспортных рынках с самого начала требовался дизель. Только через десять лет с началом производства попытались поставить V-образный дизель ЯМЗ-642, а в 1979 финских «Вальмер-411БС», но, как и в случае с ЗИЛ-131-77, машины остались в серии. Но в 78-м году ЗИЛ-131М, оснащенный дизелем собственной разработки ЗИЛ-6451, восьмицилиндровым, объемом 8,74 литра и мощностью 170 л.с. хороший грузовик? Тем более, что внешне он лишь немного отличается от серийных автомобилей – имел несколько провалов на капоте (кстати, и тема разработки называлась «Капот») и были установлены дополнительные фары. А при полностью заправленных баках запас хода дизельного ЗИЛ-131М составлял гигантские 1180 км! Примерно в то же время появилась еще одна версия грузовика с бензиновым двигателем ЗИЛ-375 мощностью 170 л.с. В этой версии инженерам удалось при сопоставимом расходе топлива значительно увеличить мощность и крутящий момент двигателя.

Грузовик “Н”

5 декабря 1986 года заслуженный грузовик еще дождался серийной модернизации и предстал в обновленном виде с литерой “Н”. На новинку поставили более экономичный 150-сильный двигатель ЗИЛ-5081, отличающийся головкой блока цилиндров с винтовым впускным каналом и увеличенной до 7,1 степенью сжатия. Важным нововведением стала увеличенная грузоподъемность 3,75 тонны, что очень близко к нише грузовиков 5- и 6-тонных грузовиков. Кстати, от машин из Набережных Челнов на модернизированный ЗИЛ перешел тент из новых синтетических материалов. Одновременно с бортовым вариантом разрабатывался седельный тягач ЗИЛ-131НВ (с «Севером» 131НВС).

ЗИЛ-131НВ
Появление обновленного ЗИЛа в войсках особого восторга не вызвало – во-первых, было разоружение, а во-вторых, многие черты бензинового грузовика были хорошо выполнены упомянутыми дизельными КАМАЗами и «Уралами». Более того, в 1990 году на ЗИЛе автомобили серии «Н» были сняты с производства и началась подготовка мощностей для новой модели. Модернизированный ЗИЛ с 1987 года параллельно с Москвой собирали в Новоуральске (Свердловская область) на Уральском автомобильном заводе. Мы знаем его с 2004 года как предприятие «Амур» — оно собрало очень разношерстную коллекцию грузовых автомобилей на базе ЗИЛ с различными типами привода и широкой линейкой двигателей. В 2010 году завод на Урале был закрыт в связи с банкротством, а спустя три года навсегда остановлено производство на одном из старейших предприятий автомобилестроения — заводе имени Лихачева. О причинах гибели некогда легендарного завода можно спорить, но для вас он во многом будет ассоциироваться с военной моделью ЗИЛ-131. Всего завод собрал 998 429 экземпляров неприхотливых военных автомобилей, тогда как с 1987 по 2006 год вместе с «Амурами» на рынок поступило 52 349 грузовиков. Типичным представителем 131-го семейства в Советской Армии был бортовой тентованный грузовик, вмещавший 18-24 человека личного состава, часто с прикрепленным орудием малого или среднего калибра. Однако универсальный «калибр» ЗИЛ-131 позволил на его базе рассмотреть просто бесчисленное множество кузовов и разработать массу вариантов. Но это тема для другого рассказа.

Продолжение следует…

Устройство подвески автомобиля ЗИЛ | Скачать чертежи, чертежи, блоки Autocad, 3D модели

Содержание

СОДЕРЖАНИЕ ПРОЕКТА

п

Введение

Описание, спецификация, сборка, узел

Описание назначения, устройства и работы узла, взаимодействия

6 90действие узла с другими частями автомобиля

Неисправности узла, узла

Сравнительная характеристика данного узла, узла с аналогичными узлами, узлами других автомобилей равного класса

Составление технологической (эксплуатационной) карты на сборку, разборку агрегата

Порядок сборки данного агрегата, шт.

Экологическая и пожарная безопасность

Заключение

Список литературы

Введение

Автомобили АМО “ЗИЛ”. Первому серийному автомобилю этого завода в 2004г. исполнилось 80 лет. Грузовые автомобили современных моделей отличаются высокой надежностью и широким спектром применения в народном хозяйстве.

Автомобиль ЗИЛ433 3 с бортовой платформой является базовой моделью нового семейства большегрузных автомобилей ЗИЛ. В отличие от автомобиля ЗИЛ431 4 (выпускаемого взамен ЗИЛ130), он оснащен новой кабиной и пневмогидравлическим усилителем привода сцепления. Вместо грузовика повышенной проходимости ЗИЛ13 1 с колесной формулой 6х6 завод выпускает автомобиль ЗИЛ4334 с двигателем ЗИЛ645, работающим на дизельном топливе.

Газобаллонный автомобиль ЗИЛ431 6 с бортовой платформой максимально унифицирован с автомобилем ЗИЛ4314, но его двигатель работает на компримированном природном газе. Автомобиль ЗИЛ4318 оснащен устройствами для работы на сжиженном газе.

Семейство большегрузных автомобилей выпускает седельные тягачи в составе автопоезда, фургоны, краны-манипуляторы, самосвалы, вездеходный поисково-спасательный комплекс и др., для монтажа которых ЗИЛ поставляет шасси. Особого внимания заслуживает малотоннажный автомобиль ЗИЛ5301 («Бык») выпускаемый с 1995 года с бортовой платформой и колесной формулой 4х2.

Цель курсового проекта: описание принципа работы и устройства подвески автомобиля ЗИЛ

Целями курсового проекта являются: описание технической характеристики подвески автомобиля ЗИЛ130. Описать назначение, устройство и принцип работы подвески автомобиля.

Сообщить о взаимодействии подвески с рамой автомобиля ЗИЛ130, указать неисправности подвески; сравните характеристики подвески с подвеской автомобиля ГАЗ66.

Оформить работу Инструкция по разборке подвески данного автомобиля; Ознакомиться с санитарно-гигиеническими факторами и условиями труда, условиями освещения и вентиляции, а также экологической и пожарной безопасностью.

Заключение

В данном курсовом проекте он описал техническую характеристику подвески автомобиля ЗИЛ130. Он изложил назначение, устройство и принцип работы подвески автомобиля.

Рассказал о взаимодействии подвески с рамой автомобиля ЗИЛ130, указал на неисправности подвески; сравнил характеристику подвески автомобиля ЗИЛ130 с подвеской автомобиля ГАЗ66.
