Экскаватор ТВЭКС ЕК-12 технические характеристики

Дизельные генераторы	Вилочные погрузчики	Сварочные трансформаторы
Автомойки

индустрия » Спецтехника » Экскаваторы » ТВЭКС

Экскаватор ТВЭКС ЕК-12 является одноковшовым колесным экскаватором, который представляет собой многоцелевую машину.

Экскаватор ТВЭКС ЕК-12 технические

характеристики:

Рабочая масса 12500 кг.
Двигатель:
- тип топлива – дизельное;
- модель Д243;
- мощность 81 л. с.
Давление в гидравлической системе 32 МПа.
Скорость хода 22,5 км/ч.
Длительность цикла 15 с.
Габаритные длина/высота – 5980 мм/4000 мм.

Экскаватор ТВЭКС ЕК-12 технические характеристики используемого оборудования:

Характеристики экскаватора, оснащенного стрелой изменяемой геометрии:
- длина рукояти 1900 мм;
- номинальная вместительность ковша 0,5 м³;
- высота отгрузки грунта 6500 мм;
- глубина копания грунта 5080 мм;
- радиус копания грунта 8070 мм;
- радиус копания грунта на стояночном уровне 7860 мм;
- поворот ковша на 173 градуса.
Характеристики экскаватора, оснащенного моноблочной стрелой:
- длина рукояти 1900 мм;
- номинальная вместительность ковша 0,65 м³;
- высота отгрузки грунта 6400 мм;
- глубина копания грунта 8060 мм;
- радиус копания грунта 8250 мм;
- радиус копания грунта на стояночном уровне 8060 мм;
- поворот ковша на 173 градуса.

Данный экскаватор изготавливается в нескольких модификациях, которые имеют следующие отличия:

Экскаватор модификации ЕК-12-10:
- рабочая масса 12900 кг;
- номинальная вместительность ковша 0,65 м³;
- рукоять 1900 мм;
- глубина копания грунта 4800 мм;
- стрела – моноблок;
- модель двигателя ММЗ243;
- мощность двигателя 59 кВт или 81 л. с.
Экскаватор модификации ЕК-12-20:
- рабочая масса 12500 кг;
- номинальная вместительность ковша 0,5 м³;
- рукоять 1900 мм;
- глубина копания грунта 5080 мм;
- стрела – 2-х секционная;
- модель двигателя ММЗ243;
- мощность двигателя 59 кВт или 81 л. с.
Экскаватор модификации ЕК-12-24:
- рабочая масса 12500 кг;
- номинальная вместительность ковша 0,4 м³;
- рукоять 3400 мм;
- глубина копания грунта 5080 мм;
- стрела – 2-х секционная;
- модель двигателя ММЗ243;
- мощность двигателя 59 кВт или 81 л. с.
Экскаватор модификации ЕК-12-30:
- рабочая масса 12500 кг;
- номинальная вместительность ковша 0,5 м³;
- рукоять 2800 мм;
- глубина копания грунта 5080 мм;
- стрела – изменяемая;
- модель двигателя ММЗ243;
- мощность двигателя 59 кВт или 81 л. с.
Экскаватор модификации ЕК-12-40:
- рабочая масса 12600 кг;
- номинальная вместительность ковша 0,65 м³;
- рукоять 2200 мм;
- глубина копания грунта 4800 мм;
- стрела – моноблок;
- модель двигателя Perkins 1104C-44;
- мощность двигателя 61 кВт или 83 л. с.

Экскаватор колесный ТВЭКС ЕК-12 используется для разработки карьеров, траншей, котлованов, колодцев в грунте 1-4 категорий, а также при погрузочных работах с сыпучими материалами, разрыхленными скальными породами, мерзлым грунтом. Он эксплуатируется в различных работах коммунального, промышленного, дорожного строительства.

Экскаватор данной модели зависимо от оборудования может осуществлять следующие работы:

Грейфер ГК-221 – используется при рытье колодцев, траншей, котлованов, иных подобных работ и при погрузке, разгрузке различных материалов. Данное оборудование может быть комплектовано полноповоротным гидроротатором. Также на него может устанавливаться удлинитель для увеличения рабочих возможностей.
Гидравлические молоты МГ-300, который устанавливается на экскаваторе, оснащенном моноблочной стрелой и МГ-150 – применяются при разрушении бетонных, железобетонных покрытий и сооружений из неармированного бетона, кирпича. Также оборудование применяется для рыхления мерзлых грунтов, трамбования разрыхленных грунтов.

Рыхлитель – эксплуатируется при выемке бордюрного камня, вскрытии асфальтного покрытия.
Ковши вместительности 0,32 м³, 0,5 м³ – применяются при копании узких траншей, выполнении работ на тяжелых грунтах.

Экскаватор колесный ТВЭКС ЕК-12 имеет такие достоинства как:

наличие одноместной удобной кабины, которая имеет большую площадь остекления и обеспечивает комфорт на рабочем месте, защиту от пыли, безопасность, широкую обзорность рабочей зоны;
устойчивость;
наличие удобного кресла;
высокая производительность;
продуманное расположение измерительных приборов;
многофункциональность благодаря применению различного рабочего оборудования;

легкость управления и технического обслуживания;
наличие отсеков для личных вещей водителя и вещей первой необходимости.

Читайте также

Экскаватор ТВЭКС ЕА-17У технические характеристики
Полное техническое описание планировщика-экскаватора ЕА-17У, производства ОАО «Тверской экскаватор». …
Экскаватор ТВЭКС 5846 (ЕА-17) технические характеристики
Полное техническое описание нестандартного экскаватора 5846, произведенного на базе автомобиля «Урал 5557». …

Самое интересное

Инверторный дизельный генератор

Для чего используется дизельные генераторы, …

Трехфазные дизельные генераторы

Наиболее мощные дизельные генераторы всегда …

Главная страница О сайте Написать нам Реклама на сайте

© 2012 INDUSTRIKA.RU «индустрия, промышленность, инструменты, оборудование»
Использование материалов сайта в других изданиях возможно только с письменного разрешения владельца сайта.

Все материалы на сайте защищены законом (Гл. 70 ч. 4 ГК РФ). (с) industrika.ru.

12 00, 12 10, 12 20, 12 30, 12 40

В спецтехнике выделяют большую категорию экскаваторов колесного типа, названую так по способу их передвижения. Она прочно заняла свои позиции в сфере строительства, коммунального и дорожного хозяйства, поэтому стоит рассмотреть подробнее самых популярных её представителей.

Содержание

1 Экскаватора ЕК – 12: основные параметры
2 Технические характеристики
- 2.1 Двигатель
- 2.2 Габаритные размеры
- 2.3 Рабочее оборудование
  - 2.3.1 С моноблочной стрелой
  - 2.3.2 Со стрелой изменяемой геометрии
3 Модификации

Экскаватора ЕК – 12: основные параметры

Экскаваторы ТВЭКС ЕК-12 – это одноковшовые землеройные механизмы большой функциональности на пневмоколесном ходу, которые производятся российской компанией ЗАО «Тверской экскаватор».

Гидравлическая система и оборудование данной техники позволяют задействовать её в разработке грунтов категории от I – IV (в том числе мерзлых), создания траншей и котлованов, демонтажа железобетонных, асфальтовых и бетонных дорожных слоев и строительных конструкций, а также для привлечения их к погрузочно-разгрузочным работам. При этом экскаваторы представляют категорию «Сити», имеют малые габариты и хорошую маневренность, удобную для ведения работы в стесненных условиях городской застройки.

Могут применяться в коммунальной сфере, промышленном, сельском, мелиоративном и транспортном строительстве.

Возможности данной спецтехники значительно расширены:

Увеличена глубина разработки благодаря особой конструкции стрелы;
Повышена маневренность агрегата;
Улучшена комфортность для управляющего персонала;
Осуществлена возможность выполнения операций прецизионного типа.
Рассмотрим характеристики этого типа экскаватора подробнее.

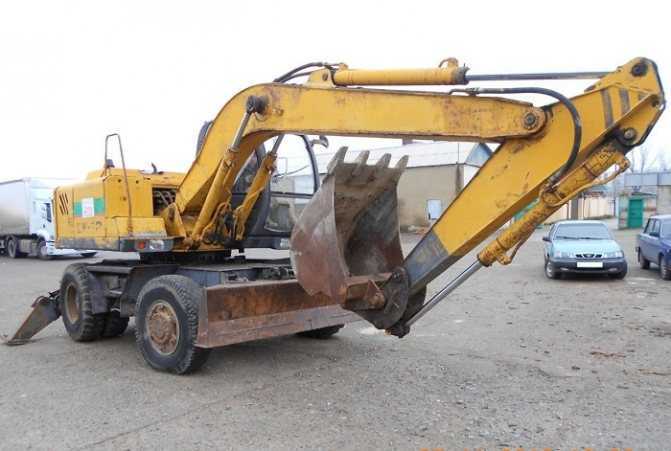

Фото экскаватора ЕК 12

Технические характеристики

Двигатель

Экскаватор в зависимости от модификации оснащается двумя типами двигателей: ММЗ 243, мощностью 83 л.с. и Perkins той же мощности. Стоит отметить, что по желанию покупателя на все модели может быть установлен импортный мотор, ведь фирма Perkins является лидером европейского рынка и поставляет двигатели с удвоенным ресурсом работы, вдвое большим гарантийным сроком и существенной экономией топлива.

Габаритные размеры

Поскольку колесный экскаватор ЕК-12 является самым меньшим представителем линейки «Сити», он прекрасно адаптирован к работе в ограниченных пространствах. Особенность конструкции данной машины, ведь его поворотная платформа имеет размер всего 2 м, делает экскаватор незаменимым для работы в условиях городской стесненности.

Рабочая стрела имеет возможность изменять геометрию для ювелирной работы над узкими траншеями и колодцами, что значительно сокращает затраты на разработку грунта.

Стоит отметить и маневренность машины, которая прекрасно адаптирована для его перемещения в городском транспортном потоке. Этому способствует и скорость движения, увеличенная в этой модели до 22.5 км/ч.

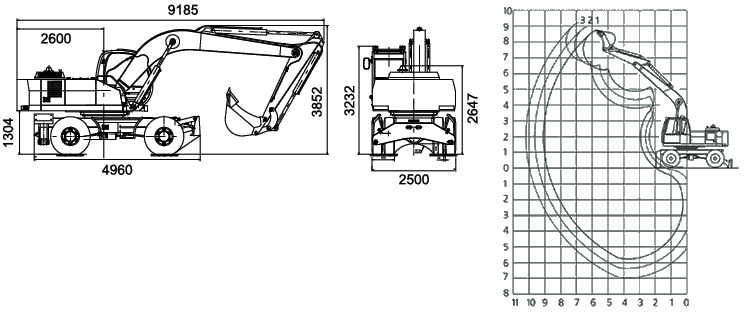

Габаритные размеры экскаватора ЕК-12

Характеристики	Значения, мм
Высота (за исключением маяка)	3120
Ширина	2500
Длина	8000

Рабочее оборудование

Отличительной особенностью данного экскаватора является рабочее оборудование, способное изменять свою геометрию.Прежде всего, это касается рабочей стрелы. Благодаря этой возможности экскаватор готов к работе в стесненных условиях городской застройки. Такая возможность незаменима для решения задач коммунальных ремонтов на построенных сетях коммуникаций при необходимости рытья узких траншей, колодцев.

Разработка грунта экскаватором ЕК-12 позволит снизить объемы грунта и значительно увеличить глубину разработки.

Стандартный ковш можно заменять дополнительным навесным оборудованием следующих видов:

Ковшами объемом от 0,35 до 0,5 м3 в целях разработки сложных грунтов и организации узких траншей;
Рыхлителями типа 314-03-40.17.300, которые обеспечивают возможность разборки асфальтобетонного покрытия, мерзлых грунтов и демонтажа бордюрных камней;
Гидромолотами, применяемыми при разрушении бетонных и железобетонных слоев дорог, кирпичных стенок, неармированных бетонных конструкций. Данное оборудование способно осуществлять как разработку мерзлых грунтов, так и трамбовку рыхлых пород. На экскаватор с моноблочной стрелой монтируется гидромолот МГ-300, на остальные модели – МГ — 150.
Грейферами, позволяющими посредством экскаватора выполнять погрузо-разгрузочные работы на площадке, а также разрабатывать траншеи, котлованы, колодцы и т.д. Тип грейфера – ГК-221 позволяет доукомплектовать его ротаторами гидравлического полноповоротного вида. Глубину захвата груза грейфером можно увеличить посредством удлинителя, выполненного из пары вставок и направляющей, монтирующейся между ними в целях центрирования грейфера.

С моноблочной стрелой

Данная комплектация является классической и давно зарекомендовала себя благодаря своей надежности.

Со стрелой изменяемой геометрии

Такой вид конструкции стрелы позволил существенно увеличить производительность экскаватора в части разработки узких траншей.

Экскаватор ЕК 12 с мотоблочной стрелой и стрелой изменяемой геометрии

Сравнительную характеристику параметров копания экскаватора ЕК-12 с двумя видами стрелы удобно рассмотреть на примере таблицы:

Характеристики	Моноблок	Стрела с изменяемыми параметрами
Объем ковша, max, м3	0,65	0,5
Угол маневра ковша	173	173
Длина рукояти, м	1,9	1,9
Высота загрузки	6,4	6,5
Радиус работы, м	8,25	8,07
Радиус работы на высоте стоянки, м	8,6	7,86
Кинематическая глубина разработки, м	8,06	5,08

Модификации

Для удобства восприятия представим характеристики модификаций в виде таблицы.

Модели	Стрела, м	Вес, т	Двигатель	Глубина копания, м	Гидравлика	Мощность, кВт/л.с.	Объем ковша, м3/рук.м
ЕК 12 00	моноблок	12,9	ММЗ 243	4,8	Bosch-Rexroth	59/83	0,65/1,9
ЕК 12 10	2хсекционная	12,5	ММЗ 243	5,08	ПСМ	59/83	0,5/1,9
ЕК 12 20	2хсекционная	12,5	ММЗ 243	5,08	Bosch-Rexroth	59/83	0,4/3,4
ЕК 12 30	изменяемая	12,5	ММЗ 243	5,08	Bosch-Rexroth c LUDV	59/83	0,5/2,8
ЕК 12 40	моноблок	12, 6	Perkins 1104C-44	4,8	Bosch-Rexroth	61/83	0,65/2,2
