Сваевдавливающая установка СВУ-В-6: безударная технология погружения свай

При возведении свайных фундаментов в окружении плотной застройки, вблизи ветхих исторических зданий,  в зонах оползней и иных условиях, где вибрационное и шумовое воздействие необходимо ограничить , применяют статический метод погружения свай и шпунтов. Эту технологию реализует сваевдавливающая установка СВУ-В-6, которая позволяет устанавливать строительные элементы в песчаные и глинистые грунты без забуривания. Несущая способность свай при этом увеличивается на 10%, а их конструкция облегчается, поскольку армирование верхней части для предотвращения ударных повреждений, становится необязательным.

На видео — работа сваесдавливающей установки СВУ В-6

Установка СВУ-В-6 выполняет всю технологическую цепочку операций от разгрузки свай до самостоятельного передвижения на очередную точку погружения.

При этом она полностью автономна, не требует дополнительных механизмов, не нуждается во внешних источниках электропитания. Автономность установки проявляется даже при ее транспортировке – СВУ-В-6 въезжает на платформу и сгружается с нее без помощи вспомогательных средств.

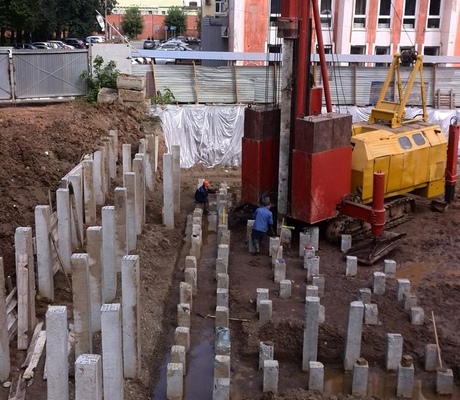

На фото — сваесдавливающая установка СВУ В-6

СВУ-В-6 может погружать сваи в стесненных условиях, минимальное расстояние от оси сваи до плоскости ограничения составляет 37 см. Также установка предусматривает работу с наклонными сваями, с углом погружения до 20 градусов в любую сторону. Специальная подошва СВУ-В-6 позволяет вдавливать строительный элемент ниже уровня грунта.

На видео — погружение шпунта с помощью сваесдавливающей машиниы СВУ В-6

Если усилие вдавливания не превышает 400 кН, то размещение СВУ-В-6 на опорной плите для распределения нагрузки необязательно. Давление под опорами установки находится в пределах 10т/кв.

м. Это особенно важно при строительстве в историческом центре города, где стройплощадки отличаются стесненными условия и низким порогом допустимых вибраций. СВУ-В-6 проходит по всем ограничениям этих параметров и уже отлично зарекомендовала себя на сотнях площадок.

Характеристика установки сваесдавливающей установки Остается добавить, что даже если выбор свайного инструмента не ограничен жесткими требованиями, то сваевдавливающая технология имеет преимущество перед другими методами, поскольку удешевляет смету, а высокая скорость и точность погружения опоры сокращают сроки строительства.

Тайзер (СВУ-В-6) vs Sunward, или скупой платит дважды

В кризис желание Заказчиков к максимальной экономии на работах строителей возрастает в геометрической прогрессии. Чаще всего в нашей отрасли (погружение свай) потребность в экономии приводит к выбору предложений от Подрядчиков, готовых выполнить работы по предельно дешевым расценкам установками на базе РДК с навесным оборудованием типа Тайзер (СВУ-В-6).

Такой Подрядчик не попросит у вас данные стат.зондирования, да и геологию пролистает чисто формально, не особенно вдаваясь в характеристики и строение грунтов. Предлагаю Заказчикам самим предварительно просмотреть геологию и, если в основании здания есть пески, то дать себе труд дочитать эту статью, дабы не попадать в ситуацию, которую я описываю. Ну или просто обратиться к специалистам…  😳

Если подрядчик объявляет Вам цену в районе 400руб/пм, советую уточнить, каким оборудованием он собирается погружать сваи? И внимательно взвесить все сопутствующие обстоятельства, если работы по вдавливанию свай планируется выполнять с помощью установок СВУ-В-6, выпускаемых компанией «Тайзер» или аналогичными установками, которые в период с 2006 по 2012 года, вследствие своей безальтернативности, были очень популярны.

Стоит отметить, что в начале 2000 годов стало экономически выгодным осуществлять «точечную застройку» внутри жилых кварталов, причем ценность этой застройки была тем выше, чем ближе к центральной части города она осуществлялась. Естественно, забивать сваи рядом с жилыми домами крайне не желательно из-за шума и вибраций, присущих процессу забивки . А во многих городах забивка свай в жилых микрорайонах запрещена местными властями. При этом многие строители шли и идут на разного рода ухищрения, чтобы забить сваи, так как это наиболее экономичный вариант их погружения. Например, забивку свай производят в лидерные скважины, которые якобы снижают динамическое воздействие на соседние дома. «Забывая» при этом, что рядом стоящие здание опираются на тот же слой плотного коренного грунта, в который будут забиваться сваи нового здания. Очевидно, что динамические колебания проходят не по воздуху, а именно по грунту. Причем плотные коренные слои распространяют динамические возмущения на несколько порядков сильнее, чем слабые и рыхлые основания, в которых колебания быстро затухают. Ну и понятно, что по сваям соседнего здания эти колебания передаются каркасу рядом расположенного дома, ну а  роль лидерных скважин при этом сводится к нулю.

Истории создания установок, которые вдавливают сваи без динамического воздействия, можно посвятить отдельную статью. Я лично участвовал в этом, начиная с разработки и сборки в 2002 году балочного стенда с гидроцилиндрами, затем усовершенствовав в 2005 году грузовую платформу трособлочной системой и, наконец в 2006 году мы изготовили свою первую установку для статического погружения свай по образцу СВУ-В-6, которая была смонтирована на бессменный аппарат для всех экспериментов такого рода — легендарный «старичок» РДК.

Сейчас для погружения свай мы используем суперсовременные установки шагающего типа (СВУ Sunward), которые в базе оснащены крановой установкой и способны погружать сваи с усилием до 1000 тонн!

Но, речь в этой статье пойдет не об этом, а о том, что прогресс требует как от строителей, так и от Заказчиков всегда двигаться вперед и применять новые технологии, несмотря на мифическую экономию привычных решений.

Расскажу очень свежую, даже еще не оконченную, но весьма распространенную историю из своего опыта, в которой такая «экономия» в очередной раз привела Заказчиков к большим затратам и срыву сроков строительства.

Город Пенза, где она произошла, основан в 1663 году и расположен в 629 километрах от столицы. Приехав на строительную площадку объекта, расположенного в жилом массиве этого областного центра, я увидел в котловане удивительную картину. На небольшом пятачке основания котлована разместились:

— установка типа СВУ-В-6, пригруженная оригинальным способом. По мнению автора этого «изобретения», из-за кустарных пригрузов сила вдавливания у установки возросла аж до 120(!) тонн. Ну по крайней мере он так рассказал Заказчику, который на полном серьезе и поделился этим «знанием» с нами
— погруженные пробные сваи
— смонтированный на них балочный стенд для проведения статических испытаний, уже изрядно проржавевший
и даже небольшой копер для забивки свай.

История, которую поведал нам Заказчик, вполне соответствовала антуражу строительной площадки и была весьма поучительной, и даже местами душещипательной. Проектный институт, выполнив расчеты, заложил в основании здания железобетонные сваи длиной 9 метров. При этом от здания на каждую сваю приходилась расчетная нагрузка по 80 тонн. Подрядчик задавил пробные сваи, якобы даже усилием до 100 тонн, при этом  сваи не доходили до проектной отметки по 3 метра. После «отдыха» свай этот же Подрядчик провел статические испытания и предоставил Заказчику технический отчет о том, что сваи выдерживают нагрузку в 96 тонн и, соответственно, способны воспринять от здания расчетную нагрузку в 80 тонн. Хорошо, что авторы проекта оказались опытными и думающими специалистами, которые не удовлетворились результатами испытаний и сказками Подрядчика, а попросили Заказчика сделать контрольную добивку свай дизель-молотом. Каково же было удивление Заказчика, когда на первых же ударах слабенького 2,5-тонного молота свая начала погружаться глубже и глубже. Разумеется, статические испытания повторили и проведенные еще раз испытания показали, что свая срывается, не выдерживая даже 76 тонн испытательной нагрузки! Потеряв 1,5 месяца на все пробы и ошибки Заказчик, оплатив мобилизацию нескольких единиц техники и не единожды профинансировав дорогостоящие статические испытания свай, по рекомендации Проектной организации обратился в компанию «Базис» для предоставления установки с большими усилиями.

Наш конструкторский отдел, выполнив расчет по нормам СП 24.13300-2012 определил, что необходимое минимальное усилие вдавливания для свай с расчетной нагрузкой 80 тонн составляет в данных грунтовых усилиях не меньше 148тонн.

На объект была завезена установка Sunward ZYJ-320В. Вдавливание осуществлялось в стесненных условиях котлована, но при этом угловые сваи, к которым не смогла подъехать копровая установка СП-49, были погружены нашей только на вид громоздкой, но при этом очень маневренной сваевдавливающей установкой без дополнительной разработки грунта в районе углов и стенок котлована. Расстояние до угловых свай было:
— 1,2м до одной бровки котлована
— 1,5 метра до другой бровки котлована.

После погружения пробных свай по настоятельному требованию Проектной организации были проведены два статических испытания (уже в третий раз на данной площадке) и расчетная нагрузка, наконец, была подтверждена. Сваи массового погружения были выполнены за 1 неделю и Заказчик следом благополучно приступил к последующим работам.

Аналогичных историй о погружении свай с помощью СВУ-В-6 я могу рассказать очень много. Но практически все эти нелицеприятные истории об использовании установок типа Тайзер объединяет один единственный фактор — под острием свай залегают песчаные слои грунта средней плотности и плотные. И если Вы услышите от Подрядчика историю, что во всем виноват «ложный отказ» свай, и нужно просто «немного пробурить» — прошу не вестись и сразу гнать в три шеи с площадки таких «профессионалов». «Ложный отказ» сплошь и рядом встречается при забивке свай, но он технологически невозможен при их  вдавливании! Дело в том, что в песчаных слоях низкий коэффициент сцепления грунта с телом сваи, поэтому погруженная свая после отдыха не «обсасывается» грунтом и не набирает несущую способность. Про требования СП в этом случае недобросовестный Подрядчик тихо умалчивает, а Заказчик, ослепленный дешевыми расценками, просто не знает.

Приложение Е.3 СП 45.13330 прямо прописывает, что усилие вдавливания должно быть выше в 1,3 раза несущей способности, а несущая способность согласно 7. 1.11. СП 24.13330, при определении её расчетом, должна быть не менее чем на 40% выше расчетной нагрузки на сваю. Получается, что усилие вдавливания должно быть быть в 1,87 раз больше расчетной нагрузки. Казалось бы ничего нет проще, но… для качественного выполнения работ СВУ-В-6 гарантированно может погружать сваи, у которых расчетная нагрузка не превышает 43 тонны. А это — в два раза меньше того значения, которое может выдержать простая минимально армированная свая 30-го сечения! Вот именно этот факт и замалчивает Подрядчик,  смущая и дезориентируя Заказчиков дешевыми расценками.
Как показывает наш опыт — за низкой расценкой на работы обязательно прячутся какие-то проблемы Подрядчика.

Сваевдавливающая машина TITAN DTZ320 в Нижнем Новгороде, беcшумное вдавливание свай

TITAN DTZ320 оптимальна для свай квадратного сечения 300*300, 350*350 и 400*400 мм длиной до 16 метров и труб диаметром 325,426 и 530 мм с толщиной стенки от 8 мм.

Сваевдавливающая машина TITAN DTZ320 идеально заменяет сваебойный копер при работе в черте города. Машина работает бесшумно и позволяет вдавливать сваи вблизи существующих зданий. Кроме того, отсутствие вибраций и ударных нагрузок на грунт позволяет использовать машину в черте города круглосуточно.

Сваевдавливающая машина это универсальное решение для мегаполисов и крупных центров, где важно соблюсти технологию погружения свай и экологию окружающей среды.

Рис.:

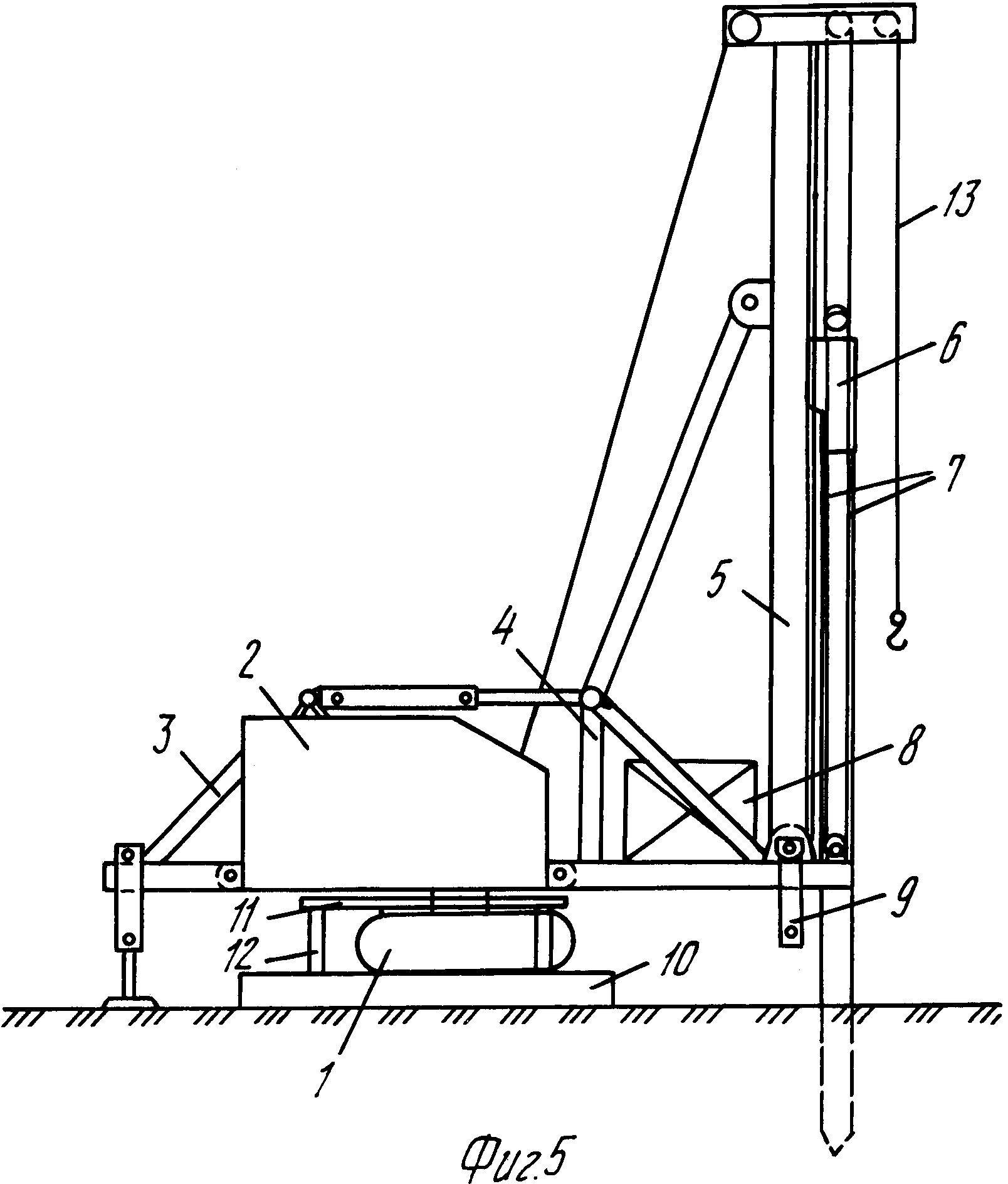

Сваевдавливающая установка DTZ320:

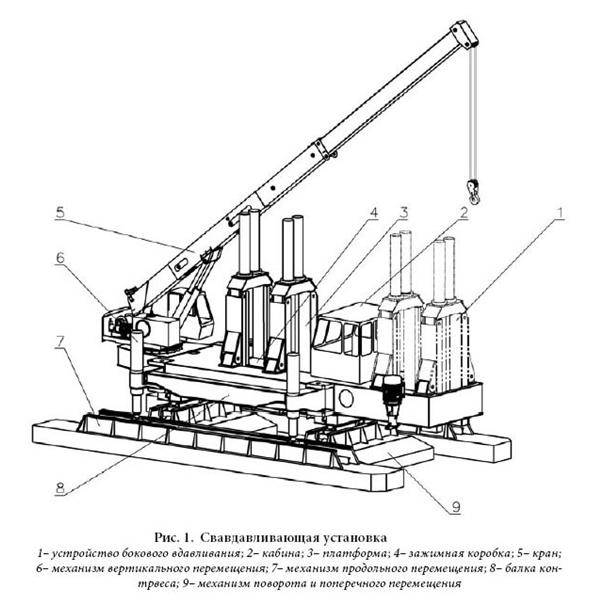

1 – устройство бокового вдавливания; 2 – кабина оператора; 3 – сваевдавливающий механизм; 4 – зажимная коробка; 5 – крановая установка; 6 – механизм вертикального перемещения; 7 – механизм поперечного перемещения и поворота; 8 – механизм продольного перемещения; 9– балка контрвеса

Технические характеристики СВУ DTZ320

ПараметрЗначение
Работа основных
вдавливающих
гидроцилиндров		 Максимальное усилие вдавливания (20. 7 МПa) 160 тс
Максимальная скорость вдавливания (<17 МПa) 4.6 м/мин
Минимальная скорость вдавливания (20.7 МПa) 2.0 м/мин
Совместная работа
основных и вспомогательных вдавливающих
гидроцилиндров		 Максимальное усилие вдавливания (20.7 МПa)  320 тс
Максимальная скорость вдавливания (<17 МПa) 1.2 м/мин
Минимальная скорость вдавливания (20.7 МПa) 1.0 м/мин
Ход штоков вдавливающих гидроцилиндров 1.6 м
Боковое вдавливание Максимальное усилие вдавливания (13 МПа)  ≤200 тс
Передвижение Ход штоков гидроцилиндров продольного перемещения ≤3.0 м
Ход штоков гидроцилиндров поперечного перемещения ≤0. 6 м
Угол поворота СВУ за один цикл ≤13°
Скорость передвижения Вперед  ≤6.0 м/мин
Назад ≤12.3 м/мин
Влево ≤4.6 м/мин
Вправо ≤6.7 м/мин
Ход штоков гидроцилиндров вертикального перемещения 1.0 м
Длина сваи  >3 м, <14 м
Удельное давление на
грунт (при весе 320 т)		 Длинная направляющая 10.6 тс/м2
Короткая направляющая 13.1 тс/м2
Нормальное вдавливание Минимальный отступ от стены 3300 мм
Боковое вдавливание Минимальный отступ от стены  1205 мм
Минимальный отступ от угла 1380 мм
Зажимная коробка Модель DTJZX4022B
Диаметр свай круглого сечения 300 – 400 мм
Размер свай квадратного сечения 200 – 400 мм
Крановая установка Модель DTQY16
Максимальный подъемный момент 80 тс*м
Максимальная грузоподъемность 16 т
Максимальная скорость подъема крюка (6 кратный полиспаст) 10 м/мин
Максимальная скорость поворота 3 об/мин
Максимальный угол подъема стрелы 78°
Гидравлическая система Максимальное давление гидравлической системы СВУ (320 тс) 20. 7 МПa
Максимальное давление гидравлической системы крановой
установки		 18 МПa
Максимальная производительность гидронасосов СВУ 205 л/мин
Максимальная производительность гидронасоса крановой
установки		 90 л/мин
Гидронасосы сваевдавливающей установки HY80Y-RP
HY63Y-LP
Гидронасос крановой установки HY63Y-RP
Объем бака гидравлической системы СВУ 1.4 м3
Объем бака гидравлической системы крановой установки 0.5 м3
Электрическая система Электромоторы сваевдавливающей установки Y225S-4-V1 (37 кВт)
Y200L-4-V1 (30 кВт)
Электромотор крановой установки Y200L-4-B35 (30 кВт)
Напряжение 380 В
Сила тока 70+57+57 = 184 A
Частота 50 Гц
Кабель YCW-3X50+2X16
Габаритные размеры (длина x ширина x высота) 12000×6600×3130 мм
Вес основной машины 122(±3%) т
Вес пригруза 200 т
Общий вес машины 320 т

Грузовысотные характеристики крановой установки

Угол подъема стрелы, °Длинная стрелаКороткая стрела
Грузоподъемность, т  Рабочий радиус, мГрузоподъемность, тРабочий радиус, м
0 0. 8 17.5 1.8 14.4
20 2.8 16.5 4.0 13.6
30 3.7 15.2 5.2 12.5
40 4.8 13.4 6.5 11.0
50 6.2 11.3 8.3 9.3
60 8.5 8.8 11.0 7.2
65 10.3 7.4 13.2 6.1
70 12.9 6.0 16.0 4.9
75 16.0 4.5 16.0 3.7

Мобильная сваевдавливающая установка TITAN

15 июля 2019 г.

Ознакомится с ассортиментом спецтехники, можно в разделе “Специальная техника”.

  Мобильная сваевдавливающая установка TITAN статического вдавливания (сокращённо СВУ) – это инновационная технология в сфере строительства фундаментов зданий и сооружений. Основные технологические преимущества системы – высокая производительность и точность погружения свай, бесшумность и отсутствие вибраций, возможность работать ночью вблизи жилых домов, в центре жилых кварталов.

  Скорость вдавливания 12 метровой сваи на глубину 12 м составляет (в зависимости от грунта) не более 3-8 минут, на мягких грунтах от 3-х до 5-ти минут.

  Установка применяется, прежде всего, для вдавливания железобетонных свай (любого сечения), труб и шпунтов (опция) различных типов и сечений. Система содержит в своей конструкции гидравлическую сваевдавливающую машину, которая установлена на устройство её перемещения, выполненное в виде модулей. Каждый модуль представляет собой специальную конструкцию, которая перемещается с помощью гидроцилиндров.

  Сваевдавливающая установка содержит в своей конструкции грузовую раму, направляющие колонны с размещёнными на них вдавливающим и зажимным механизмами, гидроцилиндры рабочего и обратного хода, крановую установку, а также средства управления. Сваевдавливающая установка анкеруется грузами (противовесами). Кроме центральных колонн у предлагаемых установок есть боковые колонны, при перестановке рабочего силового оборудования на которые установка может вдавливать сваи рядом с существующими стенами или иными преградами с усилием до 70% от номинального. Гидроцилиндры изготавливаются по технологии REXROTH с применением японских уплотнений MOK.

  Сваевдавливающая установка обеспечивает высокую точность погружения свай и непрерывный контроль усилия вдавливания, что важно для оценки несущей способности сваи в процессе погружения. Контроль усилия вдавливания позволяет оптимизировать расчётную нагрузку и количество свай в проекте и, обеспечивая заданную несущую способность, свести к минимуму затраты на возведение фундамента. Сваевдавливающие установки просты в эксплуатации, имеют сравнительно небольшой вес и габаритные размеры, транспортируются в разобранном виде на габаритных автомобильных платформах (тралах) для перевозки строительной техники или на железнодорожных платформах. Применение гидравлических сваевдавливающих установок эффективно в условиях точечного строительства благодаря более высокой производительности по сравнению с ударным методом погружения свай, исключению разрушения голов свай, повышению точности и снижению энергоёмкости их погружения, возможности замера несущей способности каждой погружаемой сваи, улучшению условий труда.

  Наиболее эффективной областью применения технологии статического вдавливания является погружение железобетонных свай в условиях плотной городской застройки, в исторических центрах городов, вблизи ветхих и аварийных сооружений, в оползневых зонах и в других местах, где строго запрещено погружать сваи ударным методом и вибропогружением из-за недопустимости динамических, вибрационных и шумовых воздействий. Особенно эффективно использование СВУ по вдавливанию свай на больших свайных полях.

ВЫБОР МОДЕЛИ

  Для расчёта мощности установки применяется коэффициент 2 или 2.5 в зависимости от грунтов.

  Вертикальная несущая нагрузка на сваю умножается на 2 (2.5 для тяжёлых грунтов) и получается нужное усилие вдавливания. Если нагрузка на сваю 120 т и свая имеет сечение 400 х 400 мм и грунт плотный, то нужна установка с усилием вдавливания 300 т и выше, то есть DTZ320 или DTZ360. 120 т х 2.5 = 300 т. Необходимо учитывать, что при боковом вдавливании усилие составляет максимум 70% от номинала (в норме 50-60%).

  Для подбора установки обязательно требуется информация по геологии местности и типах применяемых свай согласно проектной документации. Грамотно обученный и опытный экипаж СВУ способен вдавливать за 8-ми часовую смену от 40 до 80 свай длиной 9-12 м или до 100 свай длиной 5-6 м. Установки способны передвигаться по строительной площадке со скоростью от 4 до 14 м в минуту вперёд/назад и от 4 до 8 м в минуту влево/вправо в зависимости от модели. Глубина вдавливания свай под приварку зависит от используемой установки, грунта в месте работ нулевого цикла и может составлять от 14 до 40 м.

  Сваевдавливающие установки в стандартном варианте работают с квадратной сваей. При необходимости может быть произведён редизайн зажимной коробки для работы с прямоугольной или трапециевидной сваей, шпунтом Ларсена – под заказ (опция и оплачивается дополнительно).

  Для расчёта вдавливания стальной трубы необходимо знать толщину стенки и внутренний или наружный диаметр, вертикальную нагрузку на трубу и её длину. Рекомендованная толщина стенки трубы для вдавливания составляет не менее 16 мм (при диаметре до 426 мм). В комплекте с предлагаемой СВУ идут захваты 4-х типов для разных сечением свай или труб по определению совместно с заказчиком.

Все грунты, используемые в качестве основания для зданий и сооружений, делятся на следующие типы:

  • песчаные грунты;
  • скальные грунты;
  • суглинки и супеси;
  • глинистые грунты;
  • грунты с органическими примесями;
  • крупноблочные грунты;
  • лёсс;
  • насыпные грунты;
  • плывуны (укреплённые).

  СВУ TITAN работают по всем типам грунта без забуривания (за исключением мёрзлых грунтов) кроме скального грунта.

  Что касается КРУПНОБЛОЧНЫХ ГРУНТОВ, то для работы подбираются машины не ниже уровня DTZ360. Чем крупнее гравий, галька, щебень в таких грунтах, тем более мощная СВУ требуется.

Идеальные грунты для СВУ:

  • пески (не спрессованные), глина, супесь, суглинок;
  • пески с примесью мелкой и средней гальки.

  Песчаные и глинистые грунты в большинстве своём являются идеальной основой для строительства и использования в работе СВУ. Для мёрзлых грунтов СВУ подбирается исходя из требований клиента.

Варианты решения проблемы работы в мёрзлых грунтах:

  1. Забуривание верхнего слоя на глубину промерзания.
  2. Продавливание верхнего слоя стальной сваей.
  3. Использование более мощных специальных свай для работы на мерзлоте.
  4. Покупка более мощной установки с использованием спец. свай, больший вес установки = больше сама масса и усилие вдавливания – рекомендуется DTZ618 и мощнее.

СПЕЦ предложение.

  На российском рынке строительной и специальной техники сваевдавливающая установка (СВУ) TITAN DTZ 280А тип R, оснащённая крановой установкой грузоподъёмностью 12 т, разработанная совместно специалистами из России и разработчиками (производителями) сваевдавливающих установок TITAN (Китай), на основе проработки ранее направленных в наш адрес запросов и уже поставленных СВУ TITAN, в адрес строительных компаний различных форм собственности, из разных регионов РФ, в настоящее время является единственным эксклюзивным вариантом, которая исключает необходимость продолжительного ожидания и получения разрешительных документов в ГИБДД для перевозок на автомобильном трале в частично разобранном виде.

Габаритные размеры: ширина главной машины 2 540 мм, высота 3 130 мм, длина 12 125 мм.

Краткие технические параметры СВУ DTZ280A тип R:

  • Машина оснащена крановой установкой грузоподъёмностью 12 т;
  • Предлагается 4 комплекта зажимных губок, по согласованию;
  • Зажимная коробка DTJZX4022B установки рассчитана на работу со сваей сечением от 250 х 250 мм до 400 х 400 мм;
  • Электрическая маслонасосная станция для перекачивания масла из бочек в гидробаки установки;
  • Специальный электрический кабель YCW-3X50+2X16 длиной 100 м для подключения СВУ;
  • Электродвигатели, установки и крановой машины – 3 х 30 кВт.
  • Максимальное усилие центрального вдавливания 280 т.
  • Максимальное усилие бокового вдавливания 195 т.

  В собранном виде и оснащённая противовесами согласно тех. паспорта, СВУ TITAN DTZ 280А тип R позволяет производить погружение свай основного сечения 250 х 250 мм и 300 х 300 мм длиной до 14 м и сечением 350 х 350 мм длиной до 12 м, используемых при проектировании различных зданий для проживания и сооружений.

  Предлагаемая установка имеет оптимальную малогабаритную компоновку в собранном виде, которая обеспечивает хорошую манёвренность машины в стеснённых условиях на строительной площадке.

Адаптивная двухрядная (8 гидроцилиндров) зажимная коробка имеет следующие преимущества:

  • распределение зажимающего усилия на большую площадь поверхности сваи;
  • адаптивность губок к боковым поверхностям свай с отклонениями геометрической формы обеспечивает равномерность приложения усилия по всей площади контакта;
  • синфазное увеличение давления сжатия в момент вдавливания обеспечивает надёжный захват сваи для развиваемого усилия вдавливания.

  Эти применяемые технологии защищают сваю от повреждения и продлевают срок службы гидравлики и деталей зажимной коробки.

Гидравлическая система

  Гидравлические баки установки изнутри оцинкованы для поддержания чистоты рабочей жидкости.

  Система автоматического подогрева гидравлической жидкости обеспечивает облегчённый запуск насосов в холодных условиях, защищает гидравлическую систему от порывов и продлевает срок службы элементов гидравлической и электрической систем.

  Рукава высокого давления имеют дополнительный внешний защитный слой (бронирование) для увеличения их срока службы.

Электрооборудование

  Электрическая система СВУ построена на основе компонентов известных мировых брендов, например, таких, как ABB и SIEMENS. В настоящий момент СВУ TITAN стандартно комплектуются устройствами плавного пуска. Использование софт-стартеров снижает пусковые нагрузки и требования к мощности источника внешнего электропитания, а также упрощает устройство электрощита.

  Вся электропроводка машины имеет двойную изоляцию и снаружи машины проложена в защитных гофрах и стальных трубах.

ПОСТАВКА

  Установки поставляются на условиях «под ключ». Для монтажа и обучения (инструктажа) персонала приезжают специалисты компании поставщика. Поставка сваевдавливающей установки по договору на условиях «под ключ». Для самостоятельного заказа противовесов клиенту предоставляются их чертежи. Для увеличения возможности использования установки возможна замена крановой установки на более мощную.

  В стоимость предлагаемых установок TITAN входят услуги по шефмонтажу и обучению персонала, расходы на питание, проживание, билеты приезжающих специалистов компании поставщика.

Текущая линейка серийно предлагаемых моделей СВУ TITAN (номер модели = максимальное усилие вдавливания):

  • DTZ80, DTZB100, DTZ100D, DTZ120
  • DTZ200, DTZ260, DTZ320
  • DTZ360, DTZ428
  • DTZ618, DTZ718, DTZ818, DTZ918, DTZ1018, DTZ1200

Предлагаемые установки условно можно разделить на 5 групп:

(вертикальная несущая нагрузка на сваю указана при расчёте с коэффициентом 2,5 и являются паспортной)

  1. Компактные установки с максимальным усилием вдавливания 80,100,120 т – для работы в малоэтажном загородном строительстве или индивидуальном строительстве со сваей с вертикальной несущей нагрузкой от 30 до 50 т при центральном вдавливании или от 20 до 35 т при боковом вдавливании сечением не более 300 х 300 мм и длиной от 3 до 9 м. Оптимальны (с учётом реалий российского рынка) для квадратных свай 250 х 250 мм длиной до 7 м (при условии полной загрузки СВУ противовесами).
  2. Экономичные модели с максимальным усилием 200 и 260 т – для работы со стандартной сваей сечением до 400 х 400/500 х 500 мм с вертикальной несущей нагрузкой до 80/105 т при центральном вдавливании и до 56/75 т при боковом вдавливании длиной от 3 до 15 м (при замене стандартно устанавливаемого кранга на более мощный). Оптимальны (с учётом реалий российского рынка) для квадратных свай 300 х 300 мм длиной до 12-14 м. (при условии полной загрузки СВУ противовесами).
  3. Средняя установка с максимальным усилием вдавливания 320 и 360 т – идеальная установка работы с разнообразной сваей сечением до 500 х 500 с вертикальной несущей нагрузкой до 150 т при центральном вдавливании и до 105 т при боковом вдавливании. Оптимальна для квадратных свай сечением 300 х 300, 350 х 350 и 400 х 400 мм длиной до 15 м.
  4. Тяжёлые установки с усилием вдавливания от 428 до 818 т. Используются для работы на тяжёлых грунтах, с тяжёлой сваей для обеспечения создания мощных фундаментов для высотных зданий и сооружений либо для обеспечения максимальной скорости и эффективности при работе со стандартными размерами свай.
  5. Сверхтяжёлые установки с усилием вдавливания от 918 до 1200 т. Используются для работы на тяжёлых грунтах, с тяжёлой сваей для обеспечения создания мощных фундаментов для высотных зданий и сооружений либо для обеспечения максимальной скорости и эффективности при работе со стандартными размерами свай.

Технические характеристики основных типов СВУ

МОДЕЛЬDTZ80DTZ120DTZ200DTZ260DTZ360DTZ428DTZ550DTZ618DTZ718DTZ818DTZ918DTZ1018DTZ1200
Усилие вдавливания (т)8012020026036042855061871881891810181200
Скорость вдавливания, (м/мин)Быстрый режим4,33,45,55,55,25,24,84,55,64,45,14,33,7
Медленный режим1,40,90,90,710,90,740,720,70,70,70,70,7
Рабочий ход гидроцилиндров (м)1,51,51,61,61,81,81,81,81,81,81,81,81,8
Шаг передвижения машины (м)Продольный1,61,62,2333,63,63,63,63,63,63,63,6
Поперечный0,40,40,50,60,60,60,60,70,70,70,70,70,7
Угол поворота машины за один приём (град)11111210101212121212121212
Высота подъёма машины на гидроцилиндрах (м)0,50,650,750,91111,11,11,11,11,11,1
Размер квадратных свай (мм)Минимальный200200200300300300300300300300400400400
Максимальный300350400500500500500500600600600600600
Диаметр круглых свай (мм)Минимальный——300300300300300300300300400400400
Максимальный300300400500500600600600600600800800800
Минимальный отступ от стены (м)0,450,450,850,81,251,251,41,41,41,41,41,41,4
Минимальный отступ от угла (м)0,80,81,21,21,681,681,751,751,751,751,751,751,75
Грузоподъёмность крана (т)5588121216161620252525
Максимальная длина сваи (м)991212141415151515181818
Потребляемая мощность (кВт)Вдавливание2222373745748290100110135135165
Крановая установка7,57,52222303030303030454545
Габариты в рабочем состоянии* (м)Длина7810111212,513,213,513,81414,51618
Ширина44,25,26,26,677,27,88,28,48,78,79
Высота2,62,62,92,943,043,043,043,043,143,143,143,143,14
Вес противовеса (т)4075124161248279–433––668765–
Полный вес машины (т)8212220426436443055262072082092010201202

*Габариты основных частей установки в транспортном состоянии высылаются по запросу.

Статическое погружение свай сваевдавливающей установкой (СВУ) – ЭТО:

  • Передовой способ строительства свайных фундаментов. В отличие от динамических или вибрационных методов, свая полностью вдавливается в грунт статическим усилием. В зависимости от грунтовых условий, расчётной несущей нагрузки и калибра свай, установка позволяет дозировать прилагаемое к свае усилие.
  • Метод статического вдавливания свай СВУ обеспечивает высокую точность погружения свай и непрерывный контроль усилия вдавливания, что важно для оценки несущей способности сваи в процессе погружения. Контроль усилия вдавливания позволяет оптимизировать расчётную нагрузку и количество свай в проекте и, обеспечивая заданную несущую способность, свести к минимуму затраты на возведение фундамента.

Самодостаточность

  СВУ оснащена грузоподъёмной машиной (ГПМ) для подачи свай и выполнения вспомогательных операций.

  Машина способна самостоятельно перемещаться по строительной площадке без необходимости выполнения дополнительных технологических операций.

  Работа СВУ не требует привлечения дополнительной спецтехники, достаточно подвозить сваи в зону действия грузоподъёмной машины СВУ.

  Для перевозки СВУ между строительными объектами она имеет легкоразборную конструкцию, которая позволяет её частично разобрать для погрузки на габаритные автомобильные платформы (трейлеры) или железнодорожные платформы.

Экологичность

  Отсутствие шума, ударов и вибраций, вредных выбросов в атмосферу. Мобильная СВУ не потревожит своей работой жильцов рядом стоящих домов. Уровень звукового воздействия гидронасосов и электромоторов СВУ составляет не более 75 дБа на расстоянии 1 м. Для сравнения, уровни звука на расстоянии 10 м:

  • СВУ: 50 дБа;
  • Гидравлический молот: 93 – 100 дБа;
  • Дизель-молот: 110 – 130 дБа.

Технологичность

  Из-за отсутствия ударных воздействий и применения зажимной коробки патентованной конструкции не происходит повреждения боковых поверхностей и разрушения оголовков свай.

  Общая длина составных свай не ограничивается их ударной вязкостью и может достигать 40 м и более.

  Способность погружать сваи ниже уровня грунта позволяет погружать сваи без устройства котлована.

  При погружении свай грунт не извлекается на поверхность и не загрязняет строительную площадку.

Эффективность

  СВУ обладает высокой скоростью погружения свай и при правильной организации технологического процесса и соответствующем навыке персонала позволяет вдавливать от 40 до 60 свай (сотни погонных метров) за смену. Скорость вдавливания 12 метровой сваи на глубину 9 м составляет (в зависимости от грунта) не более 9-10 минут. При строительстве крупных объектов достигается высокая экономическая эффективность применения СВУ. Это связано с отсутствием затрат, связанных с переброской СВУ с одного объекта на другой.

Прохождение линз

  СВУ может оказаться незаменимой при погружении свай сквозь мощные «линзы». Техника ударного действия может оказаться неспособной пройти такие упругие слои – энергии кратковременного ударного импульса будет недостаточно для преодоления упругости «линзы» и проникновения в неё. В результате свая будет пружинить, оголовки свай будут разрушаться, а сваебойная техника перегреваться и непроизводительно изнашиваться. В случае же применения СВУ длительное статическое воздействие на сваю заставит её проникнуть в толщу «линзы» и преодолеть её пружинящий эффект.

Сваевдавливающий механизм

  Рабочим оборудованием СВУ является сваевдавливающий механизм, который представляет из себя гидравлический пресс с механизмом зажима сваи оригинальной конструкции.

  Сваевдавливающий механизм может быть установлен как в положение центрального вдавливания, так и в положение бокового вдавливания, при котором установка может вдавливать сваи рядом с существующими стенами или иными преградами с усилием до 70% от номинального.

  Для создания достаточного упора на СВУ загружается наборный контрвес.

  Сваевдавливающие установки TITAN серии DTZ производятся по оригинальным проектам в провинции Хунань (Китай). Применение передовых запатентованных разработок обеспечивает техническое превосходство над изделиями других производителей. СВУ – это высокая производительность и быстрый возврат инвестиций при минимальном воздействии на окружающую среду, жилищные строения и человека.

СВУ ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ

  Сравнительные экономические параметры метода статического вдавливания свай СВУ по сравнению с ударными методами (забивкой свай) дизельными молотами и в сравнении с буронабивными технологиями:

  1. Экономия времени в 1,5-2,2 раза за счёт высокой скорости производства работ – одна установка погружает от 12 км свай любых сечений в месяц (от 40 свай и выше за 8-ми часовой рабочий день против 18-24 забивных свай) в самые тяжёлые грунты.
  2. Экономия 20% средств вследствие отказа от лидерного бурения.
  3. Экономия минимум 50% средств на энергозатраты.
  4. Экономия минимум 25% средств на земляных работах – для работы сваевдавливающей установки может не требоваться предварительная разработка грунтов и требуется минимальное выравнивание площадки. Техника работает на уклонах до 5-10° и вдавливает сваи до проектной отметки прямо с поверхности грунта.
  5. Установка способна вдавливать сваи ниже уровня грунта. Это позволяет погружать сваи без устройства котлована.
  6. Экономия минимум 30% средств за счёт применения меньшего объёма свай больших сечений (квадратные сваи сечением 400 х 400 мм и 450 x 450 мм и цилиндрические сваи диаметром до 600-800 мм), при этом сваи могут иметь обычное армирование.
  7. Экономия средств за счёт снижения объёма дорогостоящих полевых испытаний свай и грунтов, так как процесс вдавливания подобен процессу испытания свай статическим методом. Это позволяет оценивать несущую способность сваи уже на этапе её погружения.
  8. Повышение на 10-12% несущей способности свайного поля при одинаковых геометрических показателях погружаемых элементов (за счёт уплотнения грунта при погружении свай).

  Высокая надёжность свайных оснований из-за отсутствия неконтролируемых микротрещин в теле свай и отсутствия разрушений оголовков, неизбежно возникающих в процессе их забивки; бесшумная работа сваевдавливающей установки и отсутствие динамических воздействий на окружающие здания.

  Возможность вдавливания свай (без вибраций) для фундаментов машин и оборудования в рабочих цехах особых предприятий за счёт уникальной, специально разработанной компактной установки DTZ120, DTZB100А для работы со сваей малых сечений 200 x 200 мм и длиной до 9 м и сечением 250 x 250 и 300 x 300 мм длиной до 6-7 м.

  Сваи, погруженные методом забивания перед испытанием, должны отстояться для того, чтобы восстановились структурные связи в грунтах и, соответственно, свая показала реальные результаты. Время так называемого «отдыха» сваи перед испытаниями согласно ГОСТ составляет:

  • 1 день – в случае если под острием сваи крупнообломочные грунты или плотные пески;
  • 3 дня – для песчаных грунтов;
  • 6 дней – для глины и разнородных грунтов;
  • 10 дней – для водонасыщенных песков.

  Для Москвы и Московской области в 95% случаев время «отдыха» сваи принимают 6 дней с момента забивки.

  При статическом задавливании свай высокая и предсказуемая надёжность свайного основания (за счёт контроля усилия погружения каждой сваи при производстве работ).

  По сравнению с буронабивными технологиями:

  1. Экономия времени в 3-5 раз за счёт высокой скорости производства работ; экономия средств на земляных работах – для работы сваевдавливающей установки может не потребоваться предварительная разработка грунтов и требуется лишь минимальное выравнивание площадки.
  2. Экономия средств за счёт снижения объёмов работ вследствие повышения на 25% несущей способности свайного поля при одинаковых геометрических показателях погружаемых и набивных элементов свайного поля.
  3. Экономия средств на общих объёмах работ за счёт повышения на 20% надёжности свайного поля вследствие использования готовых инвентарных погружаемых элементов (свай и шпунтов).
  4. Экономия минимум 60% средств на энергозатраты.
  5. Экономия 80% средств за счёт снижения объёма дорогостоящих полевых испытаний свай и грунтов, так как применяемая технология вдавливания даёт возможность проводить замер усилия вдавливания каждой погружаемой сваи на каждом метре.
  6. Экономия времени вследствие ведения строительства поточным методом, так как заводские сваи непосредственно после погружения включаются в работу ростверков, а буронабивные в течение 28 суток должны набирать прочность.
  7. Общее снижение стоимости метра погружаемой сваи – до 200 %.
  8. Высокая и предсказуемая надёжность свайного основания (за счёт контроля усилия погружения каждой сваи при производстве работ).

  Кроме того, сваи, погружаемые методом статического вдавливания за счёт образующейся зоны уплотнения вокруг сваи при расчёте несущей способности по боковой поверхности, дают экономию 50% по сравнению с буронабивными.

  Погружение свай вдавливанием – идеальный метод, лишённый практически всех недостатков, свойственных другим технологиям. Это самый безопасный и доступный по стоимости способ устройства свайного фундамента в условиях городской застройки.

ОПИСАНИЕ СВУ TITAN

13.03.2018 09:44



Установка применяется, прежде всего, для вдавливания железобетонных свай (любого сечения), труб и шпунтов (опция) различных типов и сечений. Система содержит в своей конструкции гидравлическую сваевдавливающую машину, которая установлена на устройство её перемещения, выполненное в виде модулей. Каждый модуль представляет собой специальную конструкцию, которая перемещается с помощью гидроцилиндров.

Сваевдавливающая установка содержит в своей конструкции грузовую раму, направляющие колонны с размещенными на них вдавливающим и зажимным механизмами, гидроцилиндры рабочего и обратного хода, крановую установку, а также средства управления. Сваевдавливающая установка анкеруется грузами (противовесами). Кроме центральных колонн, у предлагаемых установок есть боковые колонны, при перестановке рабочего силового оборудования на которые, установка может вдавливать сваи рядом с существующими стенами или иными преградами с усилием до 70% от номинального. Гидроцилиндры изготавливаются по технологии REXROTH с применением японских уплотнений MOK.

Сваевдавливающая установка обеспечивает высокую точность погружения свай и непрерывный контроль усилия вдавливания, что важно для оценки несущей способности сваи в процессе погружения. Контроль усилия вдавливания позволяет оптимизировать расчетную нагрузку и количество свай в проекте и, обеспечивая заданную несущую способность, свести к минимуму затраты на возведение фундамента. Сваевдавливающие установки просты в эксплуатации, имеют сравнительно небольшой вес и габаритные размеры, транспортируются в разобранном виде на габаритных автомобильных платформах (тралах) для перевозки строительной техники или на железнодорожных платформах. Применение гидравлических сваевдавливающих установок эффективно в условиях точечного строительства благодаря более высокой производительности по сравнению с ударным методом погружения свай, исключению разрушения голов свай, повышению точности и снижению энергоемкости их погружения, возможности замера несущей способности каждой погружаемой сваи, улучшению условий труда.

Наиболее эффективной областью применения технологии статического вдавливания является погружение железобетонных свай в условиях плотной городской застройки, в исторических центрах городов, вблизи ветхих и аварийных сооружений, в оползневых зонах и в других местах, где строго запрещено погружать сваи ударным методом и вибропогружением из-за недопустимости динамических, вибрационных и шумовых воздействий. Особенно эффективно использование СВУ по вдавливанию свай на больших свайных полях.



ВЫБОР МОДЕЛИ



Для расчета мощности установки применяется коэффициент 2 или 2.5 в зависимости от грунтов.
Вертикальная несущая нагрузка на сваю умножается на 2 (2.5 для тяжелых грунтов) и получается нужное усилие вдавливания. Если нагрузка на сваю 120 тонн и свая имеет сечение 400*400 мм и грунт плотный, то нужна установка с усилием вдавливания 300 тонн и выше. То есть DTZ320 или DTZ360. 120 тонн умножить на 2.5 = 300 тонн. Необходимо учитывать, что при боковом вдавливании усилие составляет максимум 70% от номинала ( в норме 50-60%).

Для подбора установки обязательно требуется информация по геологии местности и типах применяемых свай согласно проектной документации. Грамотно обученный и опытный экипаж СВУ способен вдавливать за 8-и часовую смену от 40 до 80 свай длинной 9-12 метров или до 100 свай длиной 5-6 метров. Установки способны передвигаться по строительной площадке со скоростью от 4 до 14 метров в минуту вперед/назад и от 4 до 8 метров в минуту влево/вправо, в зависимости от модели. Глубина вдавливания свай под приварку зависит от используемой установки, грунта в месте работ нулевого цикла и может составлять от 14 до 40 метров.

Сваевдавливающие установки в стандартном варианте работают с квадратной сваей. При необходимости может быть произведен редизайн зажимной коробки, для работы с прямоугольной или трапецевидной сваей, шпунтом Ларсена – под заказ (опция и оплачивается дополнительно).

Для расчета вдавливания стальной трубы необходимо знать толщину стенки и внутренний или наружний диаметр, вертикальную нагрузку на трубу и её длину. Рекомендованная толщина стенки трубы для вдавливания – не менее 16 мм (при диаметре до 426мм). В комплекте с предлагаемой СВУ идут захваты 4-х типов для разных сечением свай или труб по определению совместно с заказчиком.

Все грунты, используемые в качестве основания для зданий и сооружений делятся на следующие типы:

  1. Песчаные грунты;

  2. Скальные грунты;

  3. Суглинки и супеси;

  4. Глинистые грунты;

  5. Грунты с органическими примесями;

  6. Крупноблочные грунты;

  7. Лесс

  8. Насыпные грунты;

  9. Плывуны(укрепленные)



СВУ TITAN работают по всем типам грунта без забуривания (за исключением мерзлых грунтов), кроме скального грунта.

Что касается КРУПНОБЛОЧНЫХ ГРУНТОВ, то для работы подбираются машины не ниже уровня DTZ360. Чем крупнее гравий, галька, щебень в таких грунтах, тем более мощная СВУ требуется.



Идеальные грунты для СВУ.

Пески (не спрессованные), глина, супесь, суглинок.

Пески с примесью мелкой и средней гальки.



Песчаные и глинистые грунты в своем большинстве являются идеальной основой для строительства и для использования в работе СВУ. Для мерзлых грунтов СВУ подбирается исходя из требований клиента. Варианты решения проблемы работы в мерзлых грунтах;

  1. Забуривание верхнего слоя на глубину промерзания,

  2. Продавливание верхнего слоя стальной сваей,

  3. Использование более мощных специальных свай для работы на мерзлоте,

  4. Покупка более мощной установки с использованием спецсвай, больший вес установки = больше сама масса и усилие вдавливания – рекомендуется DTZ618 и мощнее.

СПЕЦ предложение.

На Российском рынке строительной и специальной техники, сваевдавливающая установка (СВУ) TITAN DTZ 280А тип R оснащенная крановой установкой грузоподъемностью 12 тонн, разработанная совместно специалистами из России и разработчиками (производителями) сваевдавливающих установок TITAN (Китай), на основе проработки ранее направленных в наш адрес запросов, и уже поставленных СВУ TITAN, в адрес строительных компаний различных форм собственности, из разных регионов РФ, в настоящее время является Единственным Эксклюзивным вариантом, которая исключает необходимость продолжительного ожидания, получения разрешительных документов в ГИБДД, для перевозок на автомобильном трале, в частично разобранном виде.

Габаритные размеры:  ширина главной машины 2 540 мм, высота 3 130 мм, длина 12 125 мм.





Краткие технические параметры СВУ DTZ280Aтип R:

  1. Машина оснащена крановой установкой грузоподъемностью 12 тонн;

  2. Предлагается 4 комплекта зажимных губок, по согласованию;

  3. Зажимная коробка DTJZX4022B установки рассчитана на работу со сваей сечением от 250*250 мм до 400*400 мм;

  4. Электрическая маслонасосная станция для перекачивания масла из бочек, в гидробаки установки;

  5. Специальный электрический кабель YCW-3X50+2X16 длиной 100метров для подключения СВУ;

  6. Электродвигатели, установки и крановой машины – 3*30 кВт.

  7. Максимальное усилие центрального вдавливания 280 тонн.

  8. Максимальное усилие бокового вдавливания 195 тонн.

В собранном виде и оснащенная противовесами согласно тех паспорта, СВУ TITAN DTZ 280А тип R позволяет производить погружение свай основного сечения 250*250 мм и 300*300 мм длиной до 14 метров, и сечением 350*350 мм длиной до 12 метров, используемых при проектировании различных зданий для проживания и сооружений.

Предлагаемая установка имеет оптимальную малогабаритную компоновку в собранном виде, которая обеспечивает хорошую маневренность машины в стесненных условиях на строительной площадке.



Адаптивная двухрядная (8 гидроцилиндров) зажимная коробка имеет следующие преимущества:

  • распределение зажимающего усилия на большую площадь поверхности сваи;

  • адаптивность губок к боковым поверхностям свай с отклонениями геометрической формы обеспечивает равномерность приложения усилия по всей площади контакта;

  • синфазное увеличение давления сжатия в момент вдавливания обеспечивает надежный захват сваи для развиваемого усилия вдавливания.

Эти применяемые технологии защищают сваю от повреждения и продлевают срок службы гидравлики и деталей зажимной коробки.







Гидравлическая система.

Гидравлические баки установки изнутри оцинкованы для поддержания чистоты рабочей жидкости.

Система автоматического подогрева гидравлической жидкости обеспечивает облегченный запуск насосов в холодных условиях, защищает гидравлическую систему от порывов, продлевает срок службы элементов гидравлической и электрической систем.

Рукава высокого давления имеют дополнительный внешний защитный слой (бронирование) для увеличения их срока службы.

Электрооборудование

Электрическая система СВУ построена на основе компонентов известных мировых брендов, таких как ABB и SIEMENS. В настоящий момент СВУ TITAN стандартно комплектуются устройствами плавного пуска. Использование Софт-стартеров снижает пусковые нагрузки и требования к мощности источника внешнего электропитания, а также упрощает устройство электрощита.

Вся электропроводка машины имеет двойную изоляцию и снаружи машины проложена в защитных гофрах и стальных трубах.







ПОСТАВКА



Установки поставляются на условиях «под ключ». Для монтажа и обучения (инструктажа) персонала приезжают специалисты компании Поставщика. Поставка сваевдавливающей установки по договору, на условиях под ключ. Для возможности самостоятельного заказа противовесов, Клиенту предоставляются их чертежи. Для увеличения возможности использования установки, возможна замена крановой установки на более мощную.
В стоимость предлагаемых установок TITAN входят услуги по шефмонтажу и обучению персонала, расходы на питание, проживание, билеты приезжающих специалистов компании Поставщика.



Текущая линейка серийно предлагаемых моделей СВУ TITAN (номер модели=максимальное усилие вдавливания):

DTZ80, DTZB100, DTZ100D, DTZ120,

DTZ200, DTZ260, DTZ320,

DTZ360, DTZ428,

DTZ618, DTZ718, DTZ818, DTZ918, DTZ1018, DTZ1200

Предлагаемые установки условно можно разделить на 5 групп:

(вертикальная несущая нагрузка на сваю указана при расчете с коэффициентом 2,5 и являются паспортной).



  1. Компактные установки с максимальным усилием вдавливания 80,100,120 тонн – для работы в малоэтажном загородном строительстве, или индивидуальном строительстве со сваей с вертикальной несущей нагрузкой от 30 до 50 тонн при центральном вдавливании или от 20 до 35 тонн при боковом вдавливании сечением не более 300х300мм и длиной от 3 до 9 метров. Оптимальны (с учетом реалий российского рынка) для квадратных свай 250х250 мм длиной до 7 метров (при условии полной загрузки СВУ противовесами)

  2. Экономичные модели с максимальным усилием 200 и 260 тонн- для работы со стандартной сваей сечением до 400х400/500х500 мм с вертикальной несущей нагрузкой до 80/105 тонн при центральном вдавливании и до 56/75 тонн при боковом вдавливании длиной от 3 до 15 метров (при замене стандартно устанавливаемого кранга на более мощный). Оптимальны ( с учетом реалий российского рынка) для квадратных свай 300х300 мм длиной до 12-14 метров. (при условии полной загрузки СВУ противовесами).

  3. Средняя установка с максимальным усилием вдавливания 320 и 360 тонн- идеальная установка работы с разнообразной сваей сечением до 500х500 с вертикальной несущей нагрузкой до 150 тонн при центральном вдавливании и до 105 тонн при боковом вдавливании. Оптимальна для квадратных свай сечением 300х300, 350х350 и 400х400мм длиной до 15 метров.

4-5) Тяжелые и сверхтяжелые установки с усилием вдавливания от 428 до 818 и от 918 до 1200 тонн. Используются для работы на тяжелых грунтах, с тяжелой сваей для обеспечения создания мощных фундаментов для высотных зданий и сооружений, либо для обеспечения максимальной скорости и эффективности при работе со стандартными размерами свай.







Технические характеристики основных типов СВУ



МОДЕЛЬ

DTZ80

DTZ120

DTZ200

DTZ260

DTZ360

DTZ428

DTZ550

DTZ618

DTZ718

DTZ818

DTZ918

DTZ1018

DTZ1200

Усилие вдавливания, т

80

120

200

260

360

428

550

618

718

818

918

1018

1200

Скорость вдавливания, м/мин

Быстрый режим

4,3

3,4

5,5

5,5

5,2

5,2

4,8

4,5

5,6

4,4

5,1

4,3

3,7

Медленный режим

1,4

0,9

0,9

0,7

1,0

0,9

0,74

0,72

0,7

0,7

0,7

0,7

0,7

Рабочий ход
гидроцилиндров, м

1,5

1,5

1,6

1,6

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

Шаг передвижения машины, м

Продольный

1,6

1,6

2,2

3,0

3,0

3,6

3,6

3,6

3,6

3,6

3,6

3,6

3,6

Поперечный

0,4

0,4

0,5

0,6

0,6

0,6

0,6

0,7

0,7

0,7

0,7

0,7

0,7

Угол поворота машины за один прием, °

11

11

12

10

10

12

12

12

12

12

12

12

12

Высота подъема машины на гидроцилиндрах, м

0,5

0,65

0,75

0,9

1,0

1,0

1,0

1,1

1,1

1,1

1,1

1,1

1,1

Размер квадратных свай, мм

Минимальный

200

200

200

300

300

300

300

300

300

300

400

400

400

Максимальный

300

350

400

500

500

500

500

500

600

600

600

600

600

Диаметр круглых свай, мм

Минимальный

—

—

300

300

300

300

300

300

300

300

400

400

400

Максимальный

300

300

400

500

500

600

600

600

600

600

800

800

800

Минимальный отступ от стены, м

0,45

0,45

0,85

0,8

1,25

1,25

1,4

1,4

1,4

1,4

1,4

1,4

1,4

Минимальный отступ от угла, м

0,8

0,8

1,2

1,2

1,68

1,68

1,75

1,75

1,75

1,75

1,75

1,75

1,75

Грузоподъемность крана, т

5

5

8

8

12

12

16

16

16

20

25

25

25

Максимальная длина сваи, м

9

9

12

12

14

14

15

15

15

15

18

18

18

Потребляемая мощность, кВт

Вдавливание

22

22

37

37

45

74

82

90

100

110

135

135

165

Крановая установка

7,5

7,5

22

22

30

30

30

30

30

30

45

45

45

Габариты в рабочем состоянии*, м

Длина

7

8

10

11

12

12,5

13,2

13,5

13,8

14

14,5

16

18

Ширина

4

4,2

5,2

6,2

6,6

7

7,2

7,8

8,2

8,4

8,7

8,7

9

Высота

2,6

2,6

2,9

2,94

3,04

3,04

3,04

3,04

3,14

3,14

3,14

3,14

3,14

Вес противовеса, т

40

75

124

161

248

279

–

433

–

–

668

765

–

Полный вес машины, т

82

122

204

264

364

430

552

620

720

820

920

1020

1202





*Габариты основных частей установки, в транспортном состоянии, высылаются по запросу.



Статическое погружение свай сваевдавливающей установкой (СВУ) – ЭТО;

Передовой способ строительства свайных фундаментов. В отличие от динамических или вибрационных методов, свая полностью вдавливается в грунт статическим усилием. В зависимости от грунтовых условий, расчетной несущей нагрузки и калибра свай, установка позволяет дозировать прилагаемое к свае усилие.

Метод статического вдавливания свай СВУ обеспечивает высокую точность погружения свай и непрерывный контроль усилия вдавливания, что важно для оценки несущей способности сваи в процессе погружения. Контроль усилия вдавливания позволяет оптимизировать расчетную нагрузку и количество свай в проекте и, обеспечивая заданную несущую способность, свести к минимуму затраты на возведение фундамента.

Самодостаточность.

СВУ оснащена грузоподъемной машиной (ГПМ) для подачи свай и выполнения вспомогательных операций.

Машина способна самостоятельно перемещаться по строительной площадке без необходимости выполнения дополнительных технологических операций.

Работа СВУ не требует привлечения дополнительной спецтехники, достаточно подвозить сваи в зону действия грузоподъемной машины СВУ.

Для перевозки СВУ между строительными объектами, она имеет легкоразборную конструкцию, которая позволяет ее частично разобрать для погрузки на габаритные автомобильные платформы (трейлеры) или железнодорожные платформы.

Экологичность.

Отсутствие шума, ударов и вибраций. Отсутствие вредных выбросов в атмосферу. Мобильная СВУ не потревожит своей работой жильцов рядом стоящих домов. Уровень звукового воздействия гидронасосов и электромоторов СВУ – не более 75 дБа на расстоянии 1 метра. Для сравнения, уровни звука на расстоянии 10 метров:

Технологичность.

Из-за отсутствия ударных воздействий и применения зажимной коробки патентованной конструкции, не происходит повреждения боковых поверхностей и разрушения оголовков свай.

Общая длина составных свай не ограничивается их ударной вязкостью и может достигать 40 метров и более.

Способность погружать сваи ниже уровня грунта позволяет погружать сваи без устройства котлована.

При погружении свай, грунт не извлекается на поверхность и не загрязняет строительную площадку.

Эффективность.

СВУ обладает высокой скоростью погружения свай и, при правильной организации технологического процесса и соответствующем навыке персонала, позволяет вдавливать от 40 до 60 свай (сотни погонных метров) за смену. Скорость вдавливания 12 метровой сваи на глубину 9 метров – составляет (в зависимости от грунта) не более 9-10 минут. При строительстве крупных объектов достигается высокая экономическая эффективность применения СВУ. Это связано с отсутствием затрат, связанных с переброской СВУ с одного объекта на другой.

Прохождение линз.

СВУ может оказаться незаменимой при погружении свай сквозь мощные “линзы”. Техника ударного действия может оказаться неспособной пройти такие упругие слои – энергии кратковременного ударного импульса будет недостаточно для преодоления упругости “линзы” и проникновения в неё.  В результате, свая будет пружинить, оголовки свай будут разрушаться, а сваебойная техника перегреваться и непроизводительно изнашиваться. В случае же применения СВУ, длительное статическое воздействие на сваю заставит ее проникнуть в толщу “линзы” и преодолеть ее пружинящий эффект.

Сваевдавливающий механизм.

Рабочим оборудованием СВУ является сваевдавливающий механизм, который представляет из себя гидравлический пресс с механизмом зажима сваи оригинальной конструкции.

Сваевдавливающий механизм) может быть установлен как в положение центрального вдавливания, так и в положение бокового вдавливания, при котором установка может вдавливать сваи рядом с существующими стенами или иными преградами с усилием до 70% от номинального.

Для создания достаточного упора, на СВУ загружается наборный контрвес.



Сваевдавливающие установки TITAN серии DTZ производятся по оригинальным проектам в провинции Хунань (Китай). Применение передовых патентованных разработок обеспечивает техническое превосходство над изделиями других производителей. СВУ – это высокая производительность и быстрый возврат инвестиций при минимальном воздействии на окружающую среду, жилищные строения и человека.

Sunward ZYJ 240 – технические характеристики

Технические характеристики zyj 240

Параметр
Габарит: рабочая длина10000мм
Габарит: рабочая ширина6200мм
Габарит: транспортная высота3120мм
Вес машины242T
Макс.сваебойное давление240tf
Макс.сваебойная скорость5.5м/мин
Cваебойный ход (1 paз)1.6м
Смещение: продольно / горизонтально3 / 0.6 (м)
Смещение: угол8°
Подъём и спуск0.9м
Стандартный кранQY8
Длина сваи13м
Давление заземления: длинная лодка / короткая лодка10 / 12. 5 (tf/m²)
дистанция между откосными сваями800мм
дистанция между угловыми сваями1350мм
Макс. круглая свая500мм
Макс. квадратная свая500мм

Sunward ZYJ 240 – одна из лучших моделей, если вы всерьез настроены на покупку сваебойного оборудования. По мере развития строительства в Москве, сваевдавливающие установки становятся все более востребованными. Осуществляя выбор в пользу машины sunward 240, вы сможете оптимально выполнить поставленную задачу. Оборудование представленной марки подходит для строителя, ориентированного и на выгодную стоимость, и на высокое качество работ. Это установка, которая радует не только своей ценой, но и следующими техническими характеристиками:

  • Рабочая длина – 10000 мм, высота – 6200 мм;
  • Вес – 242 тонны;
  • Транспортная высота – 3120мм.

Sunward 240 развивает максимальную сваебойную скорость до 5. 5 м/мин, что весьма актуально, если сравнивать данную модель с другими. Сравнить машину с другим сваевдавливающими установками можно также по критерию максимального сваебойного давления: у sunward 240 оно достигает 240tf. При заказе вы должны быть осведомлены и о следующих показателях данной модели:

  • Сваебойный ход составляет 1,6 м;
  • Продольное смещение составляет 3 м, горизонтальное – 0,6 м;
  • Подъем и спуск осуществляется на 0,9 м.

Цена Sunward 240 выгодно отличает данную модель от других. Кроме того, эта модель исключительна длиной свай: их продолжительность составляет 13 м. Строительное оборудование нашего бренда – это результат прогресса и эволюции строительной техники в целом. По сей день строительство остается одним их самых мощных сегментов рынка, и рациональное использование ресурсов находится в особом приоритете. Покупая наше оборудование, вы соединяете воедино главные факторы: качество работы, которую обеспечивает наша продукция, и ее выгодную стоимость!

Сваевдавливающая установка, СВУ, копер Jove JVY240

На этой странице Вы можете купить сваевдавливающая машина Jove JVY240A, 2016 года выпуска, за 14 500 000 РУБ

Добавлено: 20 янв 2016, Просмотров: 811

14 500 000 РУБ

Торговая марка: Jove
Модель: JVY240A
Год выпуска: 2016 г.
Цена: 14 500 000 РУБ
Описание: Сваевдавливающая установка, СВУ, копер Jove JVY240A
Сваевдавливающая установка, СВУ, копер Jove JVY240A
Технические характеристики Jove JVY 240A
Модель JVY240A
Макс. усилие вдавливания (тс) 240
Макс. скорость вдавливания (м/мин) Max 6, 7
Min 0, 91
Шаг вдавливания (м) 1,6
Шаг передвижения (м) Продольный 3
Поперечный 0, 6
Угол поворота(°) 12
Высота подъема на гидроцилиндрах(мм) 900
Тип свай(мм) Квадратные F300-F500
Круглые 300-600
Мин. отступ от стен(мм) 900
Мин. отступ от углов(мм) 1250
Кран Макс. масса сваи 8 тонн
Макс. длина сваи 12 м
Мощность (кВт) Главный двигатель 45
Двигатель крана 22
Габариты(мм) Рабочая длина 10500
Рабочая ширина 6110
Высота при перевозке 3200
Общая масса(т) Общая масса 242
Местоположение: Россия / Амурская область / Благовещенск

Фотографии


Контактная информация

Контактная информация: Leopard
Телефон: +79638146700
Адрес: Россия, Амурская область, г. Благовещенск
Компания: ОООKTRF-Техникс
Поделиться:

Смотрите также в продаже

“Закон и порядок: Специальный корпус” Голиаф (телевизионный эпизод 2005 г.) по-прежнему смотрели с большими ожиданиями. Быть тем, кому очень нравятся первые сезоны «Отряда для особых жертв» (хотя в целом это уже давно не то же самое) и кому по большей части понравился 6-й сезон. Разочаровали только две серии, а все остальные были очень от хорошего до выдающегося (даже поляризующего «Сомнение»).

Гораздо лучше и последовательнее, чем 6-й сезон оригинального «Закона и порядка» и «Преступного намерения», оба неровные (особенно «Преступное намерение»). «Голиаф», возможно, не один из самых лучших эпизодов 6-го сезона в сезоне, который включал в себя такие эпизоды, как «Идентификация», «Карьер», «Ярость», «Чистая» и «Ночь», но это отличный финал. и в нем так много того, что сделало «Особые жертвы» такими же хорошими, какими они были в расцвете сил. Гораздо лучше, чем разочаровывающие предыдущие две серии «Кровь» и «Части».

Чувствовал, что Оливия была довольно недооценена, великий персонаж, которого почти нет в эпизоде.Хотя это просто личное предпочтение.

В “Голиафе” так много всего блестящего. Это, как всегда, снято с нужной степенью интимности, без ощущения слишком близкого расстояния, даже с опорой на операторскую работу крупным планом. То, что редактирование со временем становится все более жестким, тоже здорово. Музыка не переоценена, не манипулятивна и не используется слишком часто. Присутствует интимность и натянутость в направлении.

Скрипт умный и поджарый, без признаков жира. Это также имеет интенсивность, эмоциональное воздействие и даже странную капельку юмора (Мунк всегда вытаскивает какие-то крекеры, когда дело доходит до теорий, не так ли).История, по общему признанию, поначалу странная, с правдой о том, что заставило солдат делать то, что они сначала не легко усвоили, но на самом деле очень быстро становится очень интригующей и мощной. Как это лично влияет на Стейблера, здесь, в случае, когда он раскрывает свои чувства, и особенно Новак (в случае, который становится личным для них обоих) увидел некоторые освещающие характеры.

“Голиаф” действительно сияет особенно у Новака. Ее страсть, самоотверженность и решимость трогательно сияют в партиях Большого жюри.Финальная сцена пугает, когда завсегдатаи и зритель боятся того, что будет дальше, а «Голиаф» — еще одно тревожное, но до боли правдивое напоминание о том, что у власти еще есть люди, которые творят зло и злоупотребляют своей властью. Вся актерская игра великолепна, особенно с Дайан Нил в кульминационных моментах Большого жюри. Это было похоже на то, что дело стало личным и для Нила.

В общем, отличный финал одного из лучших и наиболее последовательных сезонов сериала. 9/10

Посмотрите возвращение Стейблера и познакомьтесь с новыми персонажами (ФОТО)

Официально осталась неделя до возвращения Кристофера Мелони в Закон и порядок: SVU (в 22-м сезоне) в роли детектива Эллиота Стейблера в кроссовере который представит его побочный продукт, Организованная преступность , и хотя мы мало знаем о том, что произойдет — или о его «разрушительной личной утрате» — фотографии из двух эпизодов, которые выйдут в эфир 1 апреля, заинтриговали нас не меньше, чем все остальное. еще пока.

До сих пор рекламные ролики дразнили воссоединение Стейблера с бывшим партнером, а теперь капитаном SVU Оливией Бенсон (Маришка Харгитей) и сержантом Фин Тутуолой (Айс-Ти). После того, как Стейблеру пришлось застрелить молодую женщину, которая открыла огонь на участке в финале 12-го сезона, он сдал свои бумаги за кадром и, предположительно, с тех пор не связывался ни с кем из из его бывшего отряда.

Но он снова в их жизни, когда SVU должен найти человека, ответственного за угрозу семье Стейблеров в первой части кроссовера «Возвращение блудного сына».Появятся его жена Кэти (Изабель Гиллис), дочь Кэтлин (Эллисон Сико) и сын Дики (Джеффри Скаперротта). Нам придется подождать, чтобы увидеть, может ли кто-то из них или кто-то из других детей Стейблеров (Морин, Элизабет и Эли) быть этой «личной потерей».

Затем, в премьере Организованная преступность , «Что происходит в Апулии», мы увидим Стейблера из другого подразделения полиции Нью-Йорка, ответственного за борьбу с самыми могущественными преступными синдикатами города. На приведенных ниже фотографиях можно увидеть его сержанта, Аянну Белл (Даниэль Моне Труитт), а также Ричарда Уитли (Дилан МакДермотт), но подробностей о персонажах пока мало.Тамара Тейлор и Эйнсли Зайгер также снялись в пока нераскрытых ролях.

Прокрутите вниз, чтобы увидеть Стейблера на своем месте — на наших экранах и в полиции Нью-Йорка.

Закон и порядок: SVU , четверг, 9/8с, NBC

Закон и порядок: Организованная преступность , премьера сериала, четверг, 1 апреля, 10/9с, NBC

3 «Закон и порядок: СВУ»: где они сейчас?

Дун-дун! Закон и порядок: Специальное подразделение для жертв набирает силу с 1999 года, но не все его основные персонажи оставались на протяжении всего его существования.

Фактически, единственный оставшийся оригинальный актерский состав из первого сезона сериала – это Маришка Харгитей , которая начинала как детектив Оливия Бенсон и с тех пор стала капитаном Специального отдела по делам жертв. Она заменила Дональда Крагена ( Dann Florek ) на посту лидера СВУ в 2014 году, став сначала сержантом, а затем лейтенантом, прежде чем пробиться к капитану.

Актерский состав завершается Ice-T (Одафин «Фин» Тутуола), который присоединился к шоу в 2000 году, Келли Гиддиш (Аманда Роллинз), Питер Сканавино (Сонни Кариси) и Джейми Грей Хайдер ( Катриона Тамин).

Тем не менее, его исторический успех отчасти связан со всеми актерами, которые были до нынешнего списка детективов.

Одной из самых запоминающихся звезд, ушедших из популярной драмы, был первоначальный партнер Бенсона, детектив Эллиот Стейблер ( Кристофер Мелони ), который после 12 сезонов покинул шоу в 2011 году. экранная дружба осталась крепкой.

В марте 2020 года Deadline сообщил, что любимый персонаж Мелони получит свой собственный дополнительный сериал от создателя шоу Дика Вульфа . Шоу будет вращаться вокруг подразделения организованной преступности полиции Нью-Йорка, которое возглавит Стейблер.

«С днем ​​рождения, @Chris_Meloni #It’sBeenAWhile #WelcomeHome», — написала Харгитей в Твиттере через несколько дней после выхода новостей, чтобы тепло поприветствовать своего давнего друга и отпраздновать его день рождения 2 апреля.

Новое шоу актера начнется после того, как персонаж Мелони вернется в SVU во время премьеры 22 сезона, по словам шоураннера Уоррена Лейта .

«Совершенно ясно, что Эллиот будет в открытии сезона SVU », — сказал Лейт в апреле 2020 года в выпуске подкаста «Закон и порядок: SVU».— Думаю, это то, что я знаю.

Перед объявлением о своем возвращении Сканавино сказал Us Weekly исключительно, что он хотел бы снова увидеть Мелони в драме NBC ради фанатов.

«Знаете, было бы здорово, если бы он это сделал», — сказал актер Us в сентябре 2019 года. «Я думаю, что это была сюжетная линия, которую многие фанаты не закрывают».

Мелони — одна из многих звезд, которые гуляли по вымышленному району Нью-Йорка за последние два десятилетия — многие из которых повторяли свои роли в эпизодах после их первоначального отъезда.

Прокрутите ниже, чтобы узнать, чем занимались некоторые из ваших любимых выпускников «Закон и порядок: SVU », в том числе детективы, судмедэксперты и ADA, с момента своего отъезда.

Обзор Rolls-Royce Cullinan

2022 года, цены и характеристики
