Shantui SD32 – спецификация, фото, видео, обзор

 Главная / Бульдозеры / Shantui SD32: спецификация, внешний вид

• Тип: Бульдозеры;
• Производитель: SHANTUI;
• Модель: Shantui SD32.

Shantui SD32 фото

Shantui SD32 описание

Бульдозер Shantui SD32 был создан на базе предыдущей модели TY320B. Основное предназначение машины – земляные работы средних объемов, а также угольные разрезы. Эксплуатационная масса составляет чуть более 37 тонн. Максимальная мощность – 235 кВт (при 2 000 об/мин)

В зависимости от работ, которые предстоит выполнять, можно сделать выбор в пользу одного из трех доступных типов отвалов: прямой поворотный (размеры – 4 130×1 590 мм), угловой (5 000×1 140 мм) или полусферический (4 030×1 720 мм). Максимальный объем грунта, который можно перемещать с помощью сферического отвала (самая вместительная модель), – 8,4 куб. м. Приведем еще несколько характеристик переднего рабочего оборудования: максимальная высота подъема достигает 1 560 мм, заглубление возможно на 560 мм. Масса – от 4,5 до 4,9 т.

В случае если вам дополнительно необходим рыхлитель, производитель предлагает однозубый или трехзубый варианты. Высота подъема данных органов составляет 955 и 883 мм соответственно, заглубление – 1 250 и 842 мм. Масса рыхлителя – 3 242-3 800 кг.

Shantui SD32 способен передвигаться со скоростью до 11,5 км/ч (передняя передача). При необходимости движения назад, данное значение достигает 13,5 км/ч. Заявленная ширина гусеничного трака – 560 мм, давление на грунт – 0,105 МПа. Ширина колеи – 2 140 мм. С каждой стороны гусениц присутствует по два поддерживающих и семь опорных катков. При проектировании ходовой части отдано предпочтение подвеске с балансирным брусом. Номинальное тяговое усилие – 318,2 кН.

Как заявляется в спецификациях, данный бульдозер сохраняет свои рабочие характеристики при использовании в высокогорье вплоть до высоты 3 500 м. Уклон, на котором разрешается эксплуатировать SD32, может доходить до 30 градусов. Минимальный радиус поворота – 3,8 м.

Размеры приведены для машины без учета рабочего оборудования.

Разработчики выбрали в качестве двигателя для бульдозера Shantui SD32 дизельный агрегат Cummins NTA855-C360S10. Его конструкция включает турбонагнетатель и интеркулер. Тип двигателя – рядный четырехтактный шестицилиндровый с водяным охлаждением. Обороты двигателя устанавливаются с помощью центробежного всережимного регулятора. А система охлаждения представляет собой устройство с принудительной циркуляцией с помощью корпусного насоса, а также включает вентилятор.

Номинальный расход топлива в инструкции по эксплуатации указан на уровне 245 г/кВт*ч, объем топливного бака – 600 л. Предварительный подогреватель двигателя устанавливается по спецзаказу.

Краткая информация о силовой передаче: трансмиссия – планетарная, с многодисковым сцеплением и принудительной смазкой; гидротрансформатор – одноуровневый, однофазный, трехэлементный; тормоз – мокрого типа, с прямым гидравлическим управлением интерлинком.

Как на многих моделях Shantui, на SD32 установлена шестигранная кабина. Более комфортной работу делает регулируемое, в том числе в соответствии с весом оператора, кресло.

Максимальное давление в гидравлической системе заявлено на уровне 14 мПа, каждый из двух рабочих цилиндров имеет диаметр 120 мм. Установлен шестереночный насос. Гидравлический бак вмещает 164 л.

Управление подачей топлива бульдозера shantui sd32, переключением передач, работой отвала, рулевое управление гусеницами, замедление хода, блокировка отвала выполняется с помощью отдельных рычагов.

Машина проста в обслуживании: она оснащена гидромеханической трансмиссией, гидросервированным управлением и прочими проверенными временем решениями.

Shantui SD32 – базовая модель, на основе которой были разработаны бульдозеры 32W, 32D и 32-5.

К аналогам данной машины можно отнести следующие модели: Shantui SD32D, Shantui SD32G, Huang Gong HD320-3.

Что касается тех. обслуживания и устранения неисправностей, то необходимо следовать инструкциям и правилам.

Технические характеристики Shantui SD32

Рабочий вес	37,2 тонны
Мощность двигателя (при 1800 об/мин)	235 кВт/320 л.с.
Объем отвала	5,4-8,4 куб.м
Удельное давление на грунт	0,105 MПа
Скорость переднего хода	3,6/6,6/11,5 км/ч
Скорость заднего хода	4,4/7,8/13,5 км/ч
Длина х Ширина х Высота	6 880×4 130×3 725 мм
Ширина гусеничного башмака	560 мм
Колея гусеничного хода	2 140 мм
Минимальный дорожный просвет	500 мм
Модель двигателя	Cummins NTA855-C360S10
Количество цилиндров	6
Диаметр цилиндра	139,7 мм
Ход поршня	152,4 мм
Общий рабочий объем цилиндров	14,01 л

Shantui SD32 видео

Отзывы о Shantui SD32

Бульдозер отличается наличием централизованного контроля систем давления, потому диагностика и тестирование неполадок существенно упрощаются. Улучшение качества передачи и снижение вибрации достигаются благодаря наличию демпферов между мотором и силовой передачей.

Кроме основной комплектации при необходимости можно установить:

Главный приводной вал: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием)

• Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка
• Скорость хода:



серии, технические характеристики, фото и видео

Китайская промышленность всё чаще выпускает качественную технику, которая соответствует мировому уровню.

При этом цена зачастую привлекательней, нежели у конкурентов. Не стала и исключением китайская компания Шантуй, которая занимается производством бульдозеров.

Содержание

• 1 Бульдозеры Шантуй(Shantui)
  • 1.1 Особенности
  • 1.2 Преимущества и недостатки
• 2 Серии
  • 2.1 SD8
  • 2.2 SD11
  • 2.3 SD13
  • 2.4 SD16
  • 2.5 SD22
  • 2.6 SD23
  • 2.7 SD32
  • 2.8 SD42-2
  • 2.9 SD52-5

Бульдозеры Шантуй(Shantui)

Ведущим производителем бульдозеров в Китае считается компания Shantui Construction Machinery Co., Ltd. Она специализируется именно на данном типе техники, которые производятся в разных конфигурациях для различных условий работы. Недавно компания начала сотрудничать с японским производителем Komatsu, вследствие чего было создано совместное предприятие. Благодаря этому качество продукции и применяемые технологии полностью соответствуют уровню мировых лидеров по строительству бульдозеров.

Особенности

Бульдозеры делятся на серии в зависимости от мощности, однако номенклатура выставляется именно по весу в тоннах. Многие серии, в свою очередь, включают несколько конфигураций, которые в основном отличаются типами отвалов и рыхлителями. Также доступны бульдозеры в разных модификациях: болотные, угольные, планировщики и так далее.

Модели бульдозеров в основном оснащены закрытыми кабинами, которые позволяют эксплуатировать бульдозеры в любых погодных условиях. Также все конфигурации сзади имеют рыхлители.

Преимущества и недостатки

Среди преимуществ китайских бульдозеров шантуй можно выделить следующие:

• Большой выбор различных серий бульдозеров, а также их конфигураций, что позволит выбрать технику для конкретной задачи;
• Сотрудничество с известным японским производителем позволило улучшить применяемые технологии;
• Отличное качество выпускаемой продукции, что подтверждается статусом лидера по производству бульдозеров в Китае;
• Отличное сочетание цены-качества.

Компания хоть и использует наработки и опыт японского производителя, всё же уступает по оснащению и надежности. Это и является единственным, но существенным недостатком техники shantui.

Серии

Компания занимается выпуском различных серий, которые делятся по весу бульдозера. Каждая же серия дополнительно имеет несколько конфигураций.

SD8

Самый маленький бульдозер из производимых компанией Shantui. Относится к классу техники с малой тягой. Кабина закрытого типа, что обеспечит комфорт оператору в любых погодных условиях, а также обеспечит отличную видимость.

Модель подойдет для использования в городе. Также доступен в варианте планировщика с открытой кабиной и несколько иным рабочим органом.

Трансмиссия используется планетарная с принудительным подключением. Главный привод используется спирально-зубчатый с конической передачей. Смазка при этом происходит через разбрызгивание. Муфта рулевого управления и тормозной системы работает в масляной ванне, а управление соответственно гидравлическое.

Технические характеристики серии:

Модификации	Бульдозер	Планировщик
Габариты ДхШхВ, мм	3921х25533х2745	4728х2480х2000
Масса, кг	7600	7900
Мощность двигателя, кВт	59	59
Предельное заглубление отвала, мм	383	1560
Предельная высота подъема отвала, мм	807	645
Возможность работать при уклоне, град	30	30
Ширина/высота отвала, мм	2553/890	2780/750
Удельное давление на грунт, МПа	0,038	—

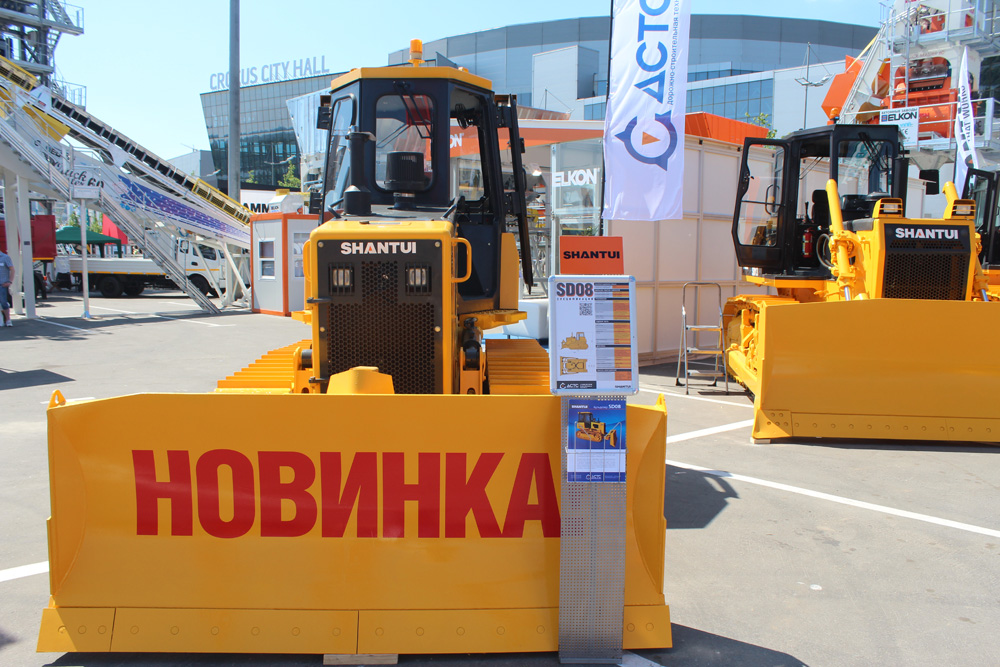

Фото бульдозера Shantui SD8

SD11

Еще один бульдозер малого тягового класса. Доступен в модификации бульдозера и планировщика.

Модификация	Бульдозер	Планировщик
Габариты ДхШхВх, мм	4202х2940х2810	5110х2620х2155
Масса, кг	10570	11870
Мощность двигателя, кВт	78	78
Предельное заглубление отвала, мм	415	670
Предельная высота подъема отвала, мм	885	1020
Возможность работать при уклоне, град	30	30
Ширина/высота отвала, мм	3940/1011	2736/855
Удельное давление на грунт, МПа	0,054	0,062

Фото бульдозера Shantui SD11

SD13

Самый популярный бульдозер малого тягового класса. Является современной техникой, в которой были учтены недостатки предыдущих моделей. Выпускается в стандартной конфигурации, а также модифицированной версии в качестве болотохода. Также доступна установка поворотного отвала.

Модификации	SD13 Бульдозер	SD13S Болотоход	SB13 Планировщик
Габариты ДхШхВ, мм	5840х3185х2900	4685х3510х2950	5576х2908х2575
Масса, кг	14000	14900	14700
Мощность двигателя, кВт	95,5	95,5	05,5
Предельное заглубление отвала, мм	590	590	1630
Предельная регулировка перекоса отвала, мм	400	400	715
Возможность работать при уклоне, град	30	30	30
Ширина/высота отвала, мм	3185х1090/3745х915 с поворотным	3510/970	2908/920
Удельное давление на грунт, МПа	0,064	0,035	0,067

Фото бульдозера Shantui SD13

SD16

Модель является довольно успешным и популярным аналогом японской модели Komatsu D65. Имеет несколько модификаций, которые немного отличаются оснащением для лучшего соответствия условиям работы.

В трансмиссии используется сервопривод переключения передач, а также вместо барботажной смазки используется принудительная.

Технические характеристики бульдозера Шантуй сд16:

Модификации	SD16	SD16C	SD16F	SD16L/SD16TL	SD16R
Масса, кг	17000	17000	1700	18460	17700
Мощность двигателя, Квт	120	120	120	120	120
Предельное заглубление отвала, мм	530-540	530	530	530	530
Макс. уклон, град	30	30	30	30	30
Ширина/высота отвала:
— прямой,мм	3388/1149	3556/1120	3388/1149	4150/960	5150/1578
— поворотный, мм	3970/1090	—	3970/1090	—	—
— U образный, мм	3556/1120	—	3556/1120	—	—
Удельное давление на грунт, МПа	0,067	0,067	0,067	0,027	0,027

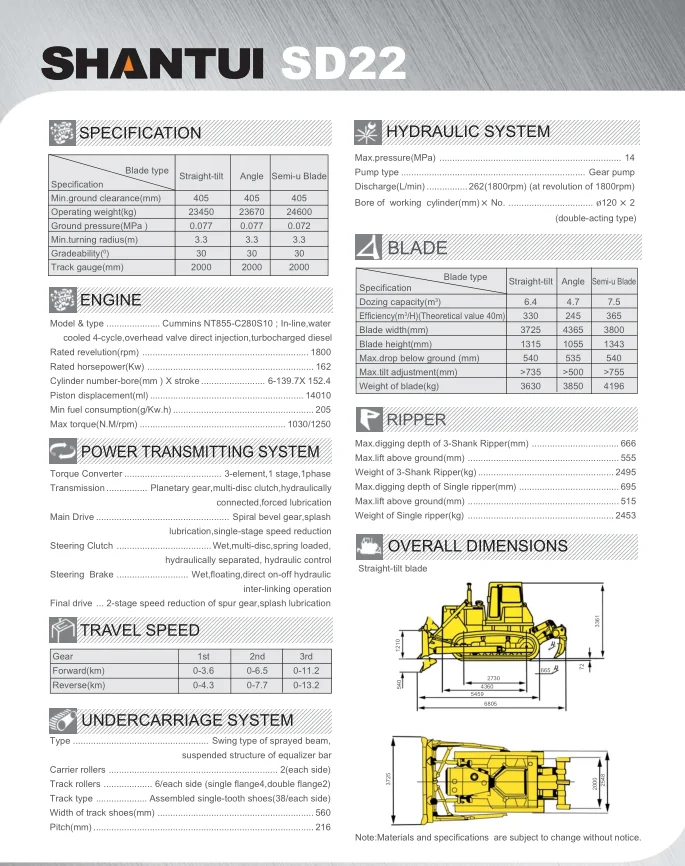

SD22

Довольно успешная версия бульдозера среднего тягового класса. Также имеет несколько разновидностей конфигураций, позволяющих более успешно работать в разных ситуациях.

В трансмиссии используется многодисковое сцепление.

Технические характеристики серии сд 22 табл.1:

Модификации	SD22	SD22D пустынный	SD22C угольный
Доп. оснащение	Прямой отвал;поворотный;U-образный
Габариты ДхШхВ, мм	6805х3725х3361	5459х3725х3361	7370х4200х3395
Масса, кг	23450	25800	24600
Мощность двигателя, кВт	168	168	168
Предельное заглубление отвала, мм	530-540	540	530
Возможность работать при уклоне, град	30	30	30
Ширина/высота отвала
— прямой	3725/1315	4365х1248	4200/1350
— поворотный	4365/1055	—	—
— U-образный	3800/1343	—	—
Удельное давление на грунт, МПа	0,078	0,07	0,078

Технические характеристики серии табл. 2:

Модификации	SD22F Лесник	SD22L болотоход	SD22R Перемещение и уплотнение мусора
Доп. оснащение	Лебедка;кабина защищена специальным каркасом;прямой отвал;поворотный;U-образный
Габариты ДхШхВ, мм	5459х3725х3361	6060х4365х3435	6060Х4365Х3435
Масса, кг	23400	25700	25700
Мощность двигателя, кВт	168	168	168
Предельное заглубление отвала, мм	540	540	540
Возможность работать при уклоне, град	30	30	30
Ширина/высота отвала
— прямой	3725/1315	4365/1248	4160/1870
— поворотный	—	—	—
— U-образный	—	—	—
Удельное давление на грунт, МПа	0,078	0,041	0,041

SD23

Еще одна довольно успешная модификация, которая тем не менее выполнена только в двух конфигурациях. Технические характеристики бульдозеров серии СД 23 представлены в таблице:

Модификации	SD23	SD23F Лесник
Доп. оснащение	Прямой отвал; поворотный; U-образный
Габариты ДхШхВ, мм	6830/4035х3725/4365х3380	—
Масса, кг	24600	24600
Мощность двигателя, кВт	169	169
Предельное заглубление отвала, мм	540-560	540
Возможность работать при уклоне, град.	30	30
Ширина/высота отвала:
— прямой	3752/1395	—
— поворотный	4365/1107	—
— U-образный, мм	3860/1379	—
Удельное давление на грунт, МПа	0,078	0,078

Фото бульдозера Shantui SD23

SD32

Начинает серию бульдозеров среднего тягового класса. Имеет дополнительную конфигурацию для применения в условиях сыпучего грунта. Характеристики бульдозеров шантуй СД 32 в таблице:

Модификации	SD32	SD32D Пустынный
Доп. оснащение	Трёхстоечный разрыхлитель	Трёхстоечный разрыхлитель
Габариты ДхШхВ, мм	6880х4130х3725	8650х4030х3640
Масса, кг	37200-41000	36500
Мощность двигателя, кВт	235	235
Предельное заглубление отвала, мм	560	560
Возможность работать при уклоне, град	30	30
Ширина/высота прямого отвала, мм
— прямой	4130/1590	4300/1590
— поворотный	—	—
— U-образный	—	—
Удельное давление на грунт, МПа	0,105	0,076

SD42-2

Серия представлена основной конфигурацией бульдозера высокого тягового класса.

Характеристики	Показатели
Габариты ДхШхВ, мм	9630х4300х3955
Масса, кг	49000
Мощность двигателя, кВт	310
Предельное заглубление отвала, мм	700
Возможность работать при уклоне, град	30
Ширина/высота прямого отвала, мм	4315/1875
Удельное давление на грунт, МПа	0,123



SD52-5

Самый большой и мощный из имеющихся у компании бульдозеров и является представителем сверхтяжелого класса.

Характеристики	Показатели
Габариты ДхШхВ, мм	10420х4680х4470
Масса, кг	67500
Мощность двигателя, кВт	392
Предельное заглубление отвала, мм	800
Возможность работать при уклоне, град	30
Ширина/высота прямого отвала, мм	4695х2264

Фото бульдозера Shantui SD52-5

Поделиться:

Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,

Подписывайтесь на обновления по E-mail:

Или подписывайтесь на обновление по E-mail:

Buy Wholesale China Shantui Sd32 Crawler Bulldozer With Best Price And Good Quality For Sale & Bulldozer at USD 98000

Product Information

Shipping Information

Main Export Markets

Payment Details

Номер модели	SD32 -1
Торговая марка	Shantui
происхождение	Китай
Небольшие заказы	Принятые

Ключевые спецификации/ Специальные функции:

Shantui SD32 Crawler Bulldozer с лучшей ценой и хорошим качеством для продажи

. Двигатель с электронным управлением WP12/QSNT-C345 соответствует нормам выбросов внедорожной техники China-III, отличается высокой мощностью, высокой эффективностью и энергосбережением, а также низкими затратами на техническое обслуживание.
Номинальная мощность достигает 257 кВт при высоком коэффициенте запаса крутящего момента.
Система впуска с радиальным уплотнением эффективно продлевает срок службы двигателя.
Система привода
Кривые системы привода и двигателя идеально согласованы для достижения более широкой зоны высокой эффективности и более высокой эффективности трансмиссии.
Самодельная приводная система Shantui отличается стабильной работой и надежным качеством и давно зарекомендовала себя на рынке.
Условия вождения/езды 9№ 0052
Шестигранная кабина обеспечивает очень большое внутреннее пространство и широкий обзор, а в зависимости от конкретных потребностей может быть установлена ​​конструкция ROPS/FOPS для обеспечения высокой безопасности и надежности.
Ручной и ножной акселератор с электронным управлением гарантируют более точную и удобную работу.
Интеллектуальный дисплей и терминал управления, а также система кондиционирования и отопления установлены для обеспечения более персонализированного опыта вождения/езды и позволяют вам в любое время понять состояние системы, отличаясь высоким интеллектом и удобством.
Приспособляемость к работе
Стабильная и надежная система шасси Shantui применима к разнообразным тяжелым условиям работы.
Продукт отличается большой протяженностью по грунту, высоким дорожным просветом, стабильной ездой и хорошей проходимостью.
Прямой наклонный отвал, полукруглый отвал, угловой отвал, угольный отвал, скальный отвал, отвал для санитарной обработки окружающей среды, рыхлитель и тяговая рама могут быть установлены в зависимости от конкретных условий работы для достижения большей адаптивности к работе. Стандартные светодиодные рабочие фонари улучшают освещение при работе в ночное время, обеспечивая более высокий уровень безопасности и надежности.
Простота обслуживания
Детали конструкции унаследовали превосходное качество зрелой продукции Shantui;
В электрожгутах используются гофрированные трубы для защиты и деконцентраторы для разветвления, отличающиеся высокой степенью защиты.
Открывающиеся боковые крышки большого пространства облегчают ремонт и техническое обслуживание.
Все точки смазки и обслуживания машины направлены на внешнюю сторону корпуса машины, что обеспечивает удобное и быстрое техническое обслуживание.

Информация о доставке

FOB Port	Shanghai
Weight per Unit	40200.0 Kilograms
HTS Code	8429.11.90 00
Export Carton Dimensions L/W/H	8.9 x 4,5 x 4,1 метра

9

Время заказа	15–30 дней
Помещения на единицу	8,7 x 4,2 x 3,8 метры
8,7 x 4,2 x 3,8. 0021					Units per Export Carton	1.0
Export Carton Weight	40200 Kilograms

Main Export Markets

– Asia

– Australasia

– Central/South America

– Eastern Europe

– Средний Восток/Африка

– Северная Америка

– Западная Европа

Детали платежа

Способ оплаты	Телеграфный перевод (TT,T/T)

Пошлите прямой запрос этому поставщику

Сообщение

0/ 1500

Артикул: 79441-1-1-1-1-1-3 Категория: Shantui

• Номинальная мощность: 235 кВт при 2000 об/мин
• Модель двигателя: Cummins NTA855-C360S10
• Эксплуатационная масса: 37,2 т

SD32 представляет собой демонстрацию мастерства Shantui с высокоэффективными факторами толчка. Эти машины среднего размера, но мощные машины, предназначенные для землеройных работ, быстро и эффективно выполняют самые объемные и сложные работы. SD32 оснащены системой гидравлического привода с технологией гидравлического управления и усовершенствованной конструкцией, которая обеспечивает надежную работу и удобную и гибкую работу.

Скачать характеристики продукта

Запросить информацию об этом продукте

• Описание
• Параметры производительности
• Диапазон операций



Длина х Ширина х Высота (мм)	6880 х 4130 х 3725
Эксплуатационная масса (рыхлитель не входит в комплект)	37,2 т
Падение под землю лезвия	560мм
Высота подъема отвала	1560мм
Глубина рыхления рыхлителя	Однозубый рыхлитель: 1250 мм / Трехзубый рыхлитель: 842 мм
Высота подъема рыхлителя	Однозубый рыхлитель: 955 мм / Трехзубый рыхлитель: 883 мм
Количество носителей (с каждой стороны)	2
Количество опорных катков (с каждой стороны)	7
Количество гусеничных башмаков (с каждой стороны)	41

Двигатель	Камминз NTA855-C360S10
Номинальная мощность	235 кВт при 2000 об/мин
Преодолеваемый подъем	30º
Тип лезвия	Прямой наклонный отвал/полу-U отвал/угловой отвал
Рыхлитель Тип	Одностоечный/трехстоечный рыхлитель
Бульдозер	Прямой наклонный отвал: 10 куб. Добавить комментарий Отменить ответ
