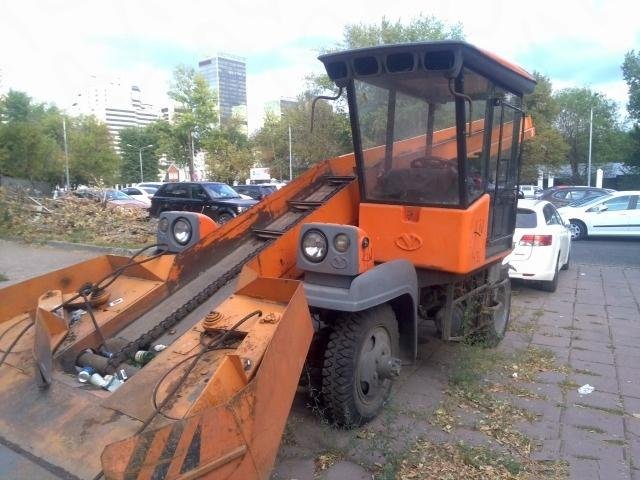

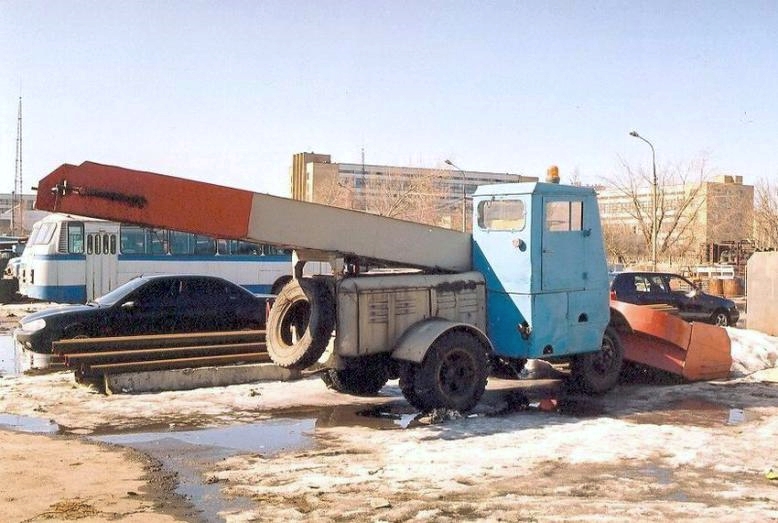

СНЕГОПОГРУЗЧИК КО-206М

Цена: Договорная

Снегопогрузчик лаповый КО-206М предназначен для погрузки в транспортные средства снега, скола, а также уплотненного снега и льда. Сбор снега осуществляется лаповым способом с последующей транспортировкой в кузов самосвала. Усовершенствованная модификация лапового снегопогрузчика КО-206М-01/03 имеет удлиненную стрелу, что позволяет загружать снег со стороны борта, так и со стороны кабины. Это создает самосвалу удобство в работе, обеспечивая большую производительность и безопасность движения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

МОДЕЛЬ	СНЕГОПОГРУЗЧИК КО-206М
Колесная формула	4х4
Кабина	С большой площадью остекления
Сиденье водителя	Подрессоренное, регулируется по высоте и наклону спинки
Дополнительные фонари освещения	Находятся под козырьком крыши и позволяют работать в темное время суток

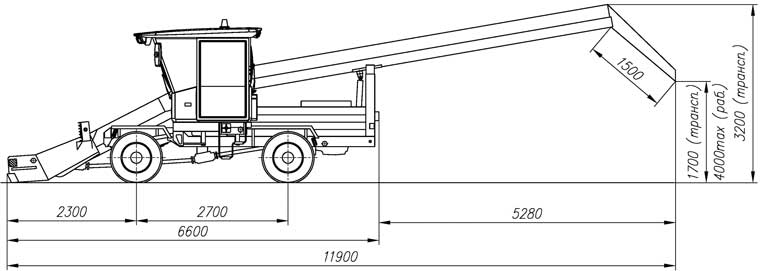

Габаритные размеры, (ДхШхВ),мм	9900х2800х3300
Снаряженная масса снегопогрузчика,кг	6000
ДВИГАТЕЛЬ
Модель	Д-243
Расположение и число цилиндров	4-рядное
Рабочий объем цилиндров, л	4,75
Диаметр цилиндра и ход поршня, мм	110/125
Степень сжатия	16
Максимальная мощность, л. с./кВт	81/59,6
Частота вращения, об/мин	2200
ТОРМОЗНЫЕ СИСТЕМЫ	Рабочая и стояночная. Рабочая — пневмогидравлическая. Стояночная — трансмиссионный тормоз. Все тормозные механизмы барабанного типа
ПРИВОД ХОДА (ТРАНСМИССИЯ)	Механическая трансмиссия
ПРИВОД РАБОЧЕГО ОРГАНА	Механический
РУЛЕВОЕ УПРАВЛЕНИЕ	Механическое
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Расчетная производительность, т/ч	155
Скорость рабочая, км/ч	0,18. ..0,25
Скорость транспортная, км/ч	30
Ширина рабочей зоны снегоочистки, мм	2600
Высота убираемого слоя снега, мм	1100
Вылет транспортера, мм	2500
Высота погрузки, мм	до 3800
Модель шасси	Специальное, высокой проходимости с двумя ведущими мостами
ШИНЫ	175/65R14

ООО ” Опытный механический завод “

Снегоочистители и снегопогрузчики   /

Заказать

Лаповый снегопогрузчик КО-206М предназначен для погрузки в транспортные средства снега, скола, а так же уплотненного снега и льда, предварительно собранного в валы, на дорогах с усовершенствованным покрытием.

Двигаясь вперед, снегопогрузчик отделяет из вала лапами питателя снег, который подает на скребковый конвейер и загружает в кузов самосвала, следующего за погрузчиком.

 Снегопогрузчик обеспечивает эффективную эксплуатацию в районах с умеренным климатом и работоспособен при температурах до -30оС. Ограничений относительно воздействий солнечной радиации, пыли, атмосферного давления, влажности и ветровых нагрузок не предъявляется.

КО-206 М является самоходной машиной на специальном шасси высокой проходимости с двумя ведущими мостами. Кабинное оперение и капот двигателя изготовлены из композитных материалов. Кабина снегопогрузчика имеет большую площадь остекления. Зеркала заднего вида обеспечивают хорошую обзорность. Подрессоренное и комфортное сиденье водителя регулируется по высоте и наклону спинки. Передняя панель черная матовая. Приборы спрятаны в отдельные колодца. Регулируемая рулевая колонка способствует удобному положению рук во время работы. Резиновые уплотнители двери удерживают тепло в салоне.

Фары и дополнительные фонари освещения под козырьком крыши позволяют работать в темное время суток.



Технические характеристики
Колесная формула	4х4
Транспортная скорость	30
Расчетная производительность, т/ч	40
Двигатель	Д-242Л, диз
Мощность, кВт (л.с)	45,6 (62)
Масса снаряженная, кг	6000
Ширина рабочей зоны снегоочистки, м.	2,6
Высота убираемого слоя	1,1
Высота погрузки, м.	3,8
Вылет транспортера, м.	2,5
Габариты в транспортном положении, мм	9900х2800х3300
Расход топлива, л/ч	10,5
