Технические характеристики JCB JS220LC. Гидравлический экскаватор.

Эксплуатация

Рабочий вес	21904 кг
Объем топлива	343 л.
Объем жидкости системы охлаждения	25.5 л.
Объем жидкости гидравлической системы	200 л.
Объем масла двигателя	21.5 л.
Объем жидкости привода механизма вылета стрелы	5 л.
Рабочее напряжение	24 В
Сила тока генератора	40 амперы
Давление перепускного клапана гидравлической системы	34301. 4 кПа
Пропускная способность гидравлического насоса	214 л/мин

Ходовая часть

Количество башмаков на одной стороне	49
Размер башмака	600 мм
Количество поддерживающих роликов с каждой стороны	8
Количество подшипников качения с каждой стороны	2
Удельное давление на грунт	34. 3 кПа
Максимальная скорость перемещения	5.6 км/ч
Тяговое усилие на крюке	191.9 кН
Ширина колеи	2390 мм

Характеристики стрел/секций 3

Транспортировочная высота блока	3025 мм
Транспортировочная длина блока	9440 мм
Максимальная глубина копания	6605 мм
Максимальный вылет вдоль уровня земли	9701. 8 мм
Максимальная высота среза	9397 мм
Максимальная высота погрузки	6757.4 мм
Максимальная глубина копания вертикальной стенки	6071.6 мм

Характеристики стрел/секций 2

Транспортировочная высота блока	3060 мм
Транспортировочная длина блока	9560 мм
Максимальная глубина копания	6019. 8 мм
Максимальный вылет вдоль уровня земли	9168.4 мм
Максимальная высота среза	9195.8 мм
Максимальная высота погрузки	9576.8 мм
Максимальная глубина копания вертикальной стенки	5462 мм

Характеристики стрел/секций 1

Максимальный вылет вдоль уровня земли	8711.2 мм
Максимальная высота среза	8939. 8 мм
Максимальная высота погрузки	6300.2 мм
Максимальная глубина копания вертикальной стенки	4901.2 мм
Транспортировочная высота блока	3055 мм
Транспортировочная длина блока	9570 мм
Максимальная глубина копания	5538.2 мм

Размеры

Ширина до наружной стороны гусеничной ленты	2990 мм
Высота до верхней части кабины	2946 мм
Клиренс	485 мм
Клиренс противовеса	1066 мм
Радиус поворота задней части платформы	2825 мм
Длина гусеничной ленты на уровне земли	3660 мм

Механизм поворота

Скорость поворота

12. 9 об/мин.

Ковш

Исходный объем ковша	1.1 м3
Минимальный объем ковша	0.4 м3
Максимальный объем ковша	1.2 м3

Двигатель

Производитель	Isuzu
Модель	4HKIX
Эффективная мощность	128 кВт
Мощность измеренная при	2000 об/мин.
Объем двигателя	5.2 л.
Количество цилиндров	4
Аспирация	турбонаддув

Ходовая часть

6. Ширина колеи	2390 мм
14. Размер башмака	600 мм

Характеристики стрел/секций 1

1. Транспортировочная длина блока	9570 мм
3. Транспортировочная высота блока	3055 мм
9. Максимальная высота среза	8939.8 мм
10. Максимальная высота погрузки	6300.2 мм
11. Максимальный вылет вдоль уровня земли	8711.2 мм
12. Максимальная глубина копания вертикальной стенки	4901.2 мм
13. Максимальная глубина копания	5538.2 мм
1. Транспортировочная длина блока	9560 мм
3. Транспортировочная высота блока	3060 мм
9. Максимальная высота среза	9195.8 мм
10. Максимальная высота погрузки	9576.8 мм
11. Максимальный вылет вдоль уровня земли	9168.4 мм
12. Максимальная глубина копания вертикальной стенки	5462 мм
13. Максимальная глубина копания	6019.8 мм
1. Транспортировочная длина блока	9440 мм
3. Транспортировочная высота блока	3025 мм
9. Максимальная высота среза	9397 мм
10. Максимальная высота погрузки	6757.4 мм
11. Максимальный вылет вдоль уровня земли	9701.8 мм
12. Максимальная глубина копания вертикальной стенки	6071.6 мм
13. Максимальная глубина копания	6605 мм

Размеры

2. Ширина до наружной стороны гусеничной ленты	2990 мм
4. Длина гусеничной ленты на уровне земли	3660 мм
5. Клиренс	485 мм
7. Высота до верхней части кабины	2946 мм
8. Радиус поворота задней части платформы	2825 мм
15. Клиренс противовеса	1066 мм
15. Клиренс противовеса	1066 мм

JCB 220 (sc): технические характеристики, фото, цена

Автор Червоненко Александр Викторович На чтение 6 мин Просмотров 1.9к. Опубликовано 2020-04-07 Обновлено 2020-06-24

Гусеничный гидравлический экскаватор «220» серии от британского производителя JCB относится к среднему классу строительной техники. Её задействуют для рытья котлованов, ям и траншей. Аппарат уверенно себя чувствует на вязких грунтах, имеет хорошие тяговые показатели.

Содержание

1. Плюсы, минусы
2. Рабочие параметры
3. Таблица № 1. Технические характеристики
4. Силовой агрегат
5. Таблица № 2. Параметры дизеля
6. Ходовая
7. Гидросистема
8. Компоновка
9. Кабина
10. Габариты
11. Таблица № 3. Габариты
12. Ковш
13. Исполнения
14. Эксплуатация
15. Цена, аналоги
16. Видео

Плюсы, минусы

Экскаватор JCB JS220 получил распространение благодаря отменным техническим характеристикам, сочетающимся с эргономичной системой управления.

Аппарат справляется с работами любой сложности, даже на наклонных склонах. Устойчивость машине обеспечивают низкое удельное давление на грунт и увеличенная опорная поверхность башмаков.

Приведем основные плюсы, на которые указывают пользователи техники.

1. Возможность увеличения отрывного усилия. Для этого в конструкции предусмотрено повышение давления в гидросистеме на 10%.
2. Прогрессивная очистка рабочей жидкости. Система Plexus позволяет увеличить интервалы смены гидромасла.
3. Простота обслуживания. Точки смазки и периодического контроля сгруппированы и находятся в местах, доступных с уровня земли.
4. Автоматическое регулирование тяги, в зависимости от нагрузки на исполнительных органах.
5. Удобная кабина, привлекательный экстерьер, наличие дополнительных опций.
6. Возможность навески инженерных орудий, расширяющих область применения машины. Экскаватор агрегатируют с бульдозерными отвалами, гидравлическими ножницами и молотами, захватом для сортировки мусора.

Из минусов можно назвать традиционные для зарубежных моделей высокую цену и трудности с ремонтом. Некоторые оригинальные детали приходится долго ждать, что увеличивает время простоя техники.

Рабочие параметры

Оснащение JCB JS220 тяговитой силовой установкой, производительными маслонасосами и усиленным каркасом позволило добиться высокой эффективности машины.

Стальные элементы рамы, стрелы, рукояти подвергают дробемётной обработке с последующим покрытием защитными веществами для предотвращения коррозии металла. Это позволяет задействовать машину для работы в агрессивной среде.

Таблица № 1. Технические характеристики

Параметр	Значение
Двигатель	JCB DIESELMAX Tier II
Мощность, л.с. (кВт)	175 (128)
Скорость, км/ч	5,8
Дорожный просвет, мм	486
Максимальное тяговое усилие, кН	191,9
Удельное давление на грунт, кПа	34,3
Уровень шума в кабине, дБА	72
Скорость поворота платформы, об/мин	12,6
Объём топливного бака, л	340

Силовой агрегат

На экскаватор устанавливают дизель собственного производства JCB DIESELMAX Tier II.

• Это рядный четырёхцилиндровый двигатель с водяным охлаждением и электронным впрыском топлива.
• В его конструкции предусмотрен турбонаддув, промежуточный теплообменник входящего воздуха и маслоохладитель.

Последние два расположены в одной плоскости, что облегчает их чистку и обслуживание.

Дополнительная информация! Для экономного потребления топлива в системе управления двигателем предусмотрен автоматический возврат на холостые обороты, если не задействованы гидравлические исполнительные механизмы.

Таблица № 2. Параметры дизеля

Наименование	Значение
Частота вращения коленвала, об/мин	2000
Объём, л	5,2
Диаметр цилиндра/ход поршня, мм	115/127
Максимальный крутящий момент, Н·м	560
Норма токсичности выхлопных газов	Tier 2
Расход топлива, л/ч	7,5-9,5

Ходовая

В движение машину приводят гидрообъёмные моторы, расположенные в бортовых передачах. Ходовая аппарата представлена крестообразной сварной рамой, приводными, обводными звёздочками, опорными роликами и гусеничными лентами.

Механизатор управляет машиной сервоприводом, который направляет потоки рабочей жидкости к гидромоторам.

Гидросистема

1. Для приведения в движение исполнительных механизмов используют давление рабочей жидкости. Нагнетают масло в систему два аксиально-поршневых насоса общей производительностью 448 л/мин.
2. Давление в главной напорной магистрали составляет 34,3 МПа, его ограничивает перепускной клапан. Благодаря такому напору развивается большее отрывное усилие на землеройном оборудовании.
3. Механизатор управляет гидросистемой золотниковыми распределителями с сервоприводами. Последние обеспечивают плавность хода исполнительных механизмов и снижают усилие, прилагаемое оператором к рычагам и джойстикам.
4. Сама гидросистема выполнена по регенеративному типу. Масло без напора протекает в обход цилиндров что позволяет уменьшить длительность производственного цикла, расход горючего и снизить температуру рабочей жидкости.

Компоновка

Поворотная платформа экскаватора установлена на силовой раме. Кабина оператора расположена слева от стрелы. Двигатель и компоненты гидросистемы расположены за спиной водителя.

Глубокая посадка механизатора и оптимальное размещение землеройного оборудования открывают обзор правой гусеницы, что обеспечивает большую безопасность для окружающих технику рабочих.

Кабина

Производитель предлагает различные варианты оснащения рабочего места оператора.

• В базовую конструкцию входят защита водителя от опрокидывания ROPS и отопитель.
• Дополнительно на машину установят систему FOPS и кондиционер. Первую крепят на специальные кронштейны, расположенные на крыше кабины, она защищает от падающих предметов.
• Органы управления в кабине расположены эргономично, что снижает нагрузку на руки и предплечья оператора.
• Вибрацию гасят резинометаллические амортизаторы и кресло водителя с пневмоподушкой.
• Техническое состояние основных узлов контролирует электроника и выводит текущую информацию на дисплей.
• Кроме того, экскаватор оборудовали камерой заднего обзора с выводом изображения на монитор.

Правильная организация внутреннего пространства обеспечивается за счет наличия отсека для вещей, который находится за сидением.

Система отопления предусматривает обдув лобового стекла для предотвращения его запотевания.

Габариты

Параметры машины в плане размеров не выделяются из типоряда, аналогичных аппаратов.

Таблица № 3. Габариты

Наименование	Значение
Эксплуатационная масса, кг	21900
Высота по крыше кабины, мм	2950
Ширина по краям гусеничного полотна, мм	2990
Длина в транспортном положении, мм	11200
Ширина колеи, мм	2390
Расстояние между осями катков, мм	3660

Ковш

Землеройное оборудование экскаватора представлено обратной лопатой, рукоятью и стрелой. В штатном исполнении на JCB JS220 установят ковш объёмом 1,1 м³. Однако производитель предлагает несколько моделей вместимостью от 0,4 до 1,2 м³.

• Максимальная глубина копания штатным землеройным оборудованием составляет 6,7 м, а высота подрезания — 9,21.
• Извлечённый грунт экскаватор может загрузить на отметке 6,6 м.
• Ковш поворачивается на угол 183°, а его усилие отрыва, которое развивают гидроцилиндры, составляет 14,55 тс.

Исполнения

Экскаватор «220» серии выпускают в 3-х модификациях. Базовая модель идёт под индексом JS220 NLC. Последние литеры указывают что машина сошла со сборочной линии в стандартной комплектации с обычной поворотной платформой, стрелой и ходовой.

Литеры «LC» означают, что ширина колеи у машины увеличена. По сравнению с базовой моделью она больше на 400 мм и составляет 2390 мм.

Машина с индексом JS220SC имеет укороченную длину гусениц, но большую ширину колеи. Эта модификация лучше держится на наклонных участках и на вязких заболоченных грунтах. Ширина колеи у неё составляет 2170 мм, а опорная длина гусеницы — 3370.

Дополнительная информация! Кроме ходовой на модификациях меняется длина рукоятей. Для исполнений «NLC», «LC» и «SC» она составляет 1,91, 2,4, 3,0 м соответственно.

Эксплуатация

Конструкцией машины предусмотрено проведение плановых ТО через каждые 1000 часов наработки.

1. Обслуживание заключается в смазке шарнирных соединений, осмотре узлов, проверке плотности гидравлических соединений и степени затяжки резьбового крепежа.
2. Через 5000 часов предусмотрена смена масла. Точки контроля расположены так, чтобы их можно было обслуживать с уровня земли.

На экскаватор устанавливают электронную систему LiveLink, следящую за параметрами основных узлов и передающую информацию на портативный компьютер или смартфон. Кроме того, она может определять местоположение техники.

Цена, аналоги

Новый экскаватор стоит — 80 тыс. долларов. Цена может меняться в зависимости от текущего курса валюты, выбранного посредника и комплектации машины.

Аппарат с пробегом будет стоить примерно в половину меньше. Если техническое состояние JCB JS220 практически соответствует новому, его цена составит 75-85%.

Схожими рабочими параметрами обладают экскаваторы Hitachi ZX 200 и Caterpillar 320 DL.

Видео

Британская землеройная техника стабильно показывает высокую производительность и надёжность. Конструкторское моделирование и прочностной расчёт всех узлов позволили обеспечить экскаватор запасом прочности, необходимым для работы в тяжёлых условиях.

Аппарат JCB JS220 займёт достойное место в транспортном парке строительной или добывающей компании.

22-тонный гусеничный экскаватор JS220 на заводе в мысе

Пожалуйста, войдите в систему, чтобы получить расценки на эту машину. Нажмите здесь, чтобы создать новую учетную запись.



Самостоятельный вождение и аренда с оператором

Доставка для самостоятельного вождения доступна на следующий рабочий день в такие районы, как Линкольн, Шеффилд, Донкастер, Халл, Иммингем, Гримсби, Сканторп, Каслфорд, Гул, Селби, Скарборо и Йорк.

JCB JS220 занимает среднее место среди тяжелых гусеничных экскаваторов JCB. При весе около 22 тонн он отличается исключительной прочностью, производительностью, эффективностью, комфортом, безопасностью и простотой обслуживания.

Поворотная рама закрытого коробчатого сечения повышает прочность и снижает нагрузку. Это также делает эти экскаваторы очень устойчивыми к ударным повреждениям.

Двигатель JS220 — это высокоэффективная модель Isuzu European Tier 3 по выбросам загрязняющих веществ. Он обеспечивает экономию топлива до 11% по сравнению с предыдущими моделями JCB.

Двигатель Isuzu, соответствующий стандарту JCB Tier 3, обладает высокой номинальной мощностью (128 кВт), но благодаря высокому крутящему моменту на низких оборотах он также очень эффективен.

Большой отрыв ковша 155 кН делает экскаваторы JCB JS220 на 12 % более производительными, чем ближайшие конкуренты, а специальная система быстросъемной сцепки серии JS позволяет быстро и легко менять навесное оборудование.

Одновременное отслеживание и выемка грунта выполняются плавно и быстро благодаря интуитивно понятному многофункциональному управлению, а четыре режима работы позволяют оператору экскаватора JS220 адаптировать производительность к любой области применения. Режимы «Авто», «Экономичный», «Точный» и «Подъем» обеспечивают очень разные оптимизированные настройки.

Прочность: JCB использует анализ конечных элементов с обширными стендовыми испытаниями и испытаниями на выносливость, чтобы продлить срок службы этих 360 экскаваторов. Усиленная стрела и рукоять JS220 изготовлены из стали с высокой прочностью на растяжение, с цельными обмоточными пластинами и внутренними перегородками для увеличения срока службы.

Высокопрочная ходовая часть 22-тонного экскаватора JS220 представляет собой цельносварную конструкцию X-образной рамы, обеспечивающую длительный срок службы даже в самых сложных условиях, а жесткая верхняя рама обеспечивает максимальную прочность и поддержку.

Затем башня приваривается к верхней и нижней рамам шасси, а жесткие прочные двери обеспечивают дополнительную прочность.

разработан, чтобы быть удобным, безопасным, эргономичным, простым и интуитивно понятным в эксплуатации. Что хорошо как для Оператора, так и для Нанимателя, большая простота использования равна большей производительности.

Мягкая стрела и концы рукояти предотвращают ударные нагрузки, защищают машину и повышают комфорт оператора, а 6 опор из вязкой резины минимизируют шум и вибрацию.

Переднее стекло, разделенное в пропорции 70/30 для четкого обзора передней правой гусеницы, а также большое окно в крыше с многослойным стеклом обеспечивают этому 22-тонному экскаватору исключительный круговой обзор.

Технические характеристики

	Статические размеры
	Размеры в миллиметрах (футах и ​​дюймах)	НЛК	СК	ЛК
	A      Длина гусеницы на земле	3660 (12 футов-0)	3370  (11 футов-1)	3660 (12 футов-0)
	B      Общая длина ходовой части	4460  (14 футов-6)	4170  (13 футов-8)	4460  (14 футов-8)
	C      Ширина колеи	1990  (6 футов-6)	2200  (7 футов-2)	2390  (7 футов-10)
	D      Ширина по гусеницам (башмаки 500 мм)	2490  (8 футов-2)	2700  (8 футов-10)
	D      Ширина по гусеницам (башмаки 600 мм)	2590  (8 футов-6)	2800  (9 футов-2)	2990  (9 футов-10)
	D      Ширина по гусеницам (башмаки 700 мм)	2690  (8 футов-10)	2900  (9 футов-6)	3090  (10 футов-2)
	D      Ширина по гусеницам (башмаки 800 мм)			3190  (10 футов-6)
	D      Ширина по гусеницам (9гусеницы 00мм)			3290  (10 футов-10)
	Длина рукояти	1,91 м (6 футов 3)	2,40 м (7 футов-10)	3,0 м (9 футов-10)
	E      Транспортная длина с монострелой	9570  (31 фут-5)	9560  (31 фут-4)	9440  (31 фут-0)
	F      Транспортная высота с монострелой	3055  (10 футов-0)	3060  (10 футов-0)	3025  (9 футов-11)
	G      Зазор противовеса	1066  (3 фута-6)
	H      Радиус поворота задней части	2825  (9 футов-3)
	I       Ширина надстройки	2549  (8 футов-4)
	J       Высота над кабиной	2946  (9 футов-8)
	K      Высота над поручнем	3025  (9 футов-11)
	L      Дорожный просвет	486     (1 фут-7)
	M      Высота гусеницы	885     (2 фута-11)





	Рабочий диапазон — JS220: монострела NLC, SC, LC
	Длина стрелы 5,70 м (18 футов-8 дюймов)
	Длина рукояти	1,91 м (6 футов-3)	2,40 м (7 футов-10)	3,00 м (9 футов-10)
	A      Максимальный радиус копания	8,89  (29 футов-2)	9,34   (30 футов-8)	9,87   (32-5)
	B      Максимальный радиус копания (по земле)	8,70  (28 футов-7)	9,16  (30 футов-1)	9,70  (31-10)
	C      Максимальная глубина копания	5,53  (18 футов-2)	6,02  (19 футов-9)	6,60  (21-8)
	D      Максимальная высота копания	8,95  (29 футов-4)	9,20  (30 футов-2)	9,40  (30-10)
	E      Максимальная высота разгрузки	6,31  (20 футов-8)	6,53  (21 фут-5)	6,75  (22-2)
	F      Максимальная глубина резания вертикальной стенки	4,90   (16 футов-1)	5,47  (17 футов-11)	6,07  (19-11)
	G      Минимальный радиус поворота	3,76  (12 футов-4)	3,71  (12 футов-2)	3,60  (11-10)
	Вращение ковша	183°	183°	183°
	Отрыв рукояти (ISO 6015)	13450 кгс (29650 фунтов силы)	11560 кгс (25485 фунтов силы)	9590 (21142 фунтов силы)
	Отрывная рукоять с наддувом (ISO 6015)	14610 кгс (32210 фунтов силы)	12550 кгс (27670 фунт-сил)	10410 (22950 фунтов силы)
	Отрыв ковша (ISO 6015)	14550 кгс (32080 фунтов силы)	14550 кгс (32080 фунтов силы)	14550 (32080 фунтов силы)
	Отрыв ковша с наддувом (ISO 6015)	15800 кгс (34835 фунтов силы)	15800 кгс (34835 фунтов силы)	15800 (34835 фунтов силы)



Купить гусеничный экскаватор JCB JS 220

	Возможности обслуживания	литров        (британский галлон)
	Топливный бак	343 л       (75,4 г)
	Радиатор	25,5 л      (5,61 г)
	Моторное масло	17,5 л      (3,85 г)
	Поворотный привод	5,0 л        (1,1 г)
	Гидравлический бак	120 л       (26,4 г)
	Главная передача (с каждой стороны)	4,7 л        (1,0 г)

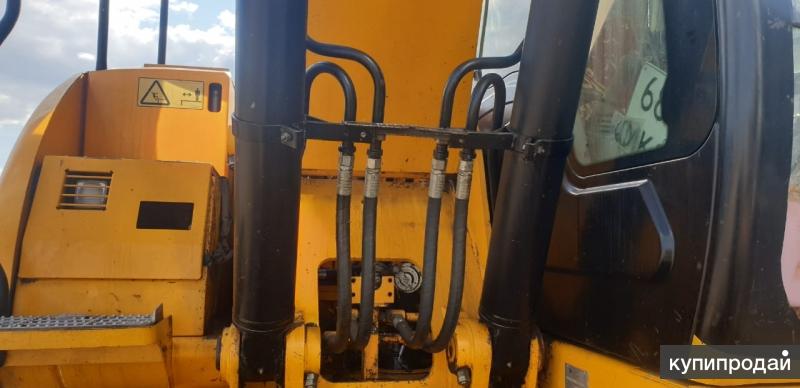

, Гусеничный экскаватор JCB JS 220 б/у

АКЕРМАН

ЕС

ЕС 230 ЕС 300 ЕС 420 ЕС 450

H

H7 h20 h22 h24 h26 h35

АТЛАС

225LC 260LC 1304 1504 1604 1704 1804

БЕНАТИ

3,22

БОБКАТ

328 331 Серия E

E10 E25 E26 E45 E55 E60 E80 E85

БРОКК

180

ДЕЛО БРОЙТ

320 688

688 Б

788 1088 1188 CX ​​

CX75 CX80 CX130 CX135 CX160 CX210 CX220 CX225 CX240 CX250 CX290 CX300 CX330 CX350 CX360 CX370 CX470

СР

ГУСЕНИЦА

120 140

140H 140K

215 231Д 245 301

301,4 301,5 301,6 301,8

302

302,5 302,7

303

303,5 303С

305

305Е

306 307

307Б 307С 307Д 307Е

308

308C 308D 308E2

311 312

312Б 312С 312Д 312Е

313

313C 313FLGC

314

314ДЛКР 314Е

315

315C 315D 315F

316ЭЛ 317

317БЛ

318

318Б 318К 318ДЛ

319

319Д

320

320B 320C 320D 320E 320FL 320L

321

321DLCR

322

322К 322Л

323

323D 323EL 323FL

324

324D 324EL

325

325B 325C 325D 325FLCR

326

326D 326FL

329

329D 329EL

330

330Б 330С 330Д 330Ф 330Л

336

336D 336EL 336FL

340

340ДЛ

345

345Б 345С 345Д

349

349DL 349EL 349FL

350

350 л

365

365Б 365КЛ

390

390DL 390F

950

950К 950Г

966

966F 966G 966H

Серия D

D3 D5 D8 D65

Е70

Е70Б

E200B Серия F ГХ Серия M

M313 M315 M318

ДЭУ

Серия D

DH

Серия S

S170 S220 S250 SL Solar

ДЕМАГ ДООСАН

DH

DH55 DH60 DH70 DH80 Dh240 Dh250 Dh310 Dh315 Dh320 Dh325 Dh400 Dh470 Dh520 DH500

DL DX

DX55 DX60 DX75 DX80R DX85R DX140 DX160 DX180 DX225 DX235 DX255 DX260 DX300 DX340 DX350LC DX380 DX420 DX480LC DX520 DX530

Солнечная батарея

Солнечная батарея 255

ETEC EUROCOMACH EVERUN EWK

9 т.
