Технические характеристики экг 5: Экскаватор ЭКГ / Технические характеристики / ЭКГ-5

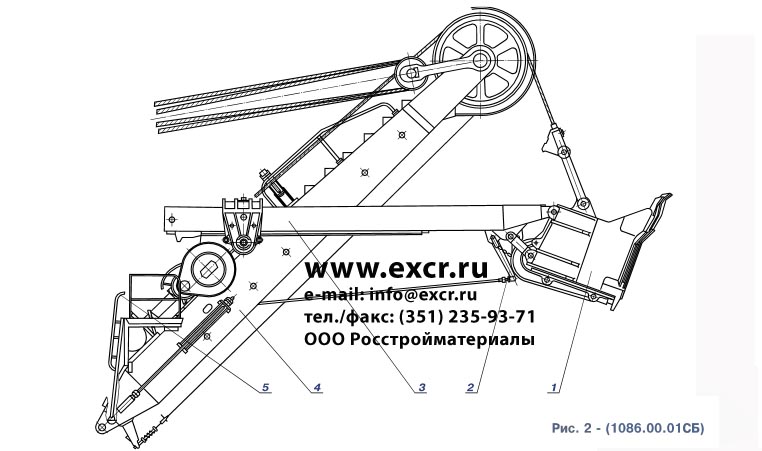

Карьерные экскаваторы типа ЭКГ-5А от завода УЗГМ
- Характеристики
- Исполнение
- Тип гусениц
- Механизм напора
- Системы управления
- Кабина машиниста
- Видеомониторинг
ЭКСКАВАТОР ЭКГ-5А И ДЛЯ ЭКСКАВАТОРА ЭКГ-5А
Таблица 1
| №п/п | Наименование параметра и размера | Норма |
| 1 | Вместимость ковша, м3 | 5,2 |
| 2 | Вместимость сменных ковшей, м3 | 3,2; 4,6; 6,3; 7,0**** |
| 3 | Длина стрелы, м | 10,5 |
| 4 | Угол наклона стрелы, град. | 45 |
| 5 | Наибольший радиус копания, Rк, м | 14,5 |
| 6 | Наибольший радиус копания на уровне стоянки, Rкc, м | 9,04 |
| 7 | Наибольшая высота копания, Нк, м | 10,3 |
| 8 | Наибольшая высота разгрузки, Нр, м | 6,7 |
| 9 | Наибольший радиус разгрузки, Rр, м | 12,65 |
| 10 | Наибольший радиус вращения хвостовой части платформы, Rп, м | 5,25 (5,9) |
| 11 | Просвет под поворотной платформой, Rк, м | 1,85 |
| 12 | Наибольшее усилие на подвеске ковша, кН (тс) | 490 (50) |
| 13 | Расчетная продолжительность цикла при работе в отвал с поворотом 90° и высоте копания равной высоте напорного вала**, с, не более | 23 |
| 15 | Допускаемый угол наклона экскаватора при работе, град, не более | 3 |
| 16 | Допускаемый угол наклона экскаватора при передвижении, град, не более: продольный, поперечный | 12 |
| 17 | Скорость передвижения, км/ч, не менее | 0,55-0,77 |
| 18 | Усилие напора, стопорное, тс | 20,5 |
| 19 | Скорость подъема ковша, номинальная, м/с | 0,87 |
| 20 | Скорость напора, номинальная, м/с | 0,57 |
| 21 | Среднее давление на грунт при передвижении, кПа (кгс/см2) | 210 (2,15) 166 (1,76)*** |
| 22 | Номинальная мощность: сетевого двигателя, кВт трансформатора, кВа | 250 40;63 |
| 23 | Напряжение подводимого переменного тока при частоте 50 Гц*, В | 6000 |
| 24 | Теоретическая производительность, м3/ч, для ковша вместимостью 5,2 м3, не менее | 814 |
| 25 | Общий температурный диапазон работы, оС***** | от минус 45° С до плюс 45 °С |
| 26 | Масса рабочая, т В том числе противовеса, т | 200 45.  ..48 |
| 27 | Средний срок службы экскаватора, лет, не менее | 20 |
* По отдельным заказам частота питающей сети 60 Гц.
** При плотности грунта 1800 кг/м.
*** Для экскаваторов с уширенными гусеницами.
**** Комплектуется в зависимости от условий эксплуатации, по рекомендации завода-изготовителя.
***** Определяется в зависимости от исполнения экскаватора.
Примечания:
1. По заказу потребителя экскаваторы могут быть изготовлены на одно из следующих напряжений сети:
– 3000 В – для умеренного климата;
– 3000, 3300, 6600 В – для тропического климата.
Колебания напряжения и частоты тока в сети, питающей экскаваторы, не должны превышать величин, установленных ГОСТ 183 и ГОСТ 13109.
2. Неуказанные предельные отклонения линейных размеров экскаваторов + 3%, остальных параметров ± 5% от данных, указанных в табл. 1.
Экскаватор ЭКГ 5
- Технические характеристики
- Габаритные размеры и масса
- Канаты
| Параметры | ЭКГ-5 (ЭКГ-5А) |
|---|---|
| Вместимость ковша, куб.м | 5,2 |
| Радиус черпания наибольший, м | 14.5 |
| Радиус черпания на уровне стояния, м | 9.04 |
| Высота черпания наибольшая, м | 10.3 |
| Радиус выгрузки наибольший, м | 12.65 |
| Радиус хвостовой части, м | 6.7 |
| Высота выгрузки наибольшая, м | 5. 25 |
| Просвет под поворотной платформой, м | 1.85 |
| Среднее удельное давление на грунт при передвижении, кгс/см2 | 2,1/1,72/1,3 |
| Среднее удельное давление на грунт при передвижении, кПа | 205/162/127 |
| Расчетная продолжительность цикла (при угле поворота 90°), с | 23 |
| Напряжение питающей сети, кВ | 3; 3,3; 6; 6,6 |
| Тип электропривода | Г-Д с МУ |
| Мощность сетевого двигателя, кВт | 250 |
| Масса рабочая, т | 196 |
| Наименование узла (агрегата) | Номер чертежа | Масса, тн | Длина, м | Ширина, м | Высота, м |
|---|---|---|---|---|---|
| Ковш | – | 9,935 | 2,45 | 2,19 | 2,56 |
| Рукоять | – | 7. 950 |
7.915 | 1.774 | – |
| Стрела с головными блоками | – | 17.14 | 11.15 | – | – |
| Двуногая стойка | – | 3.48 | 6.45 | 1.4 | – |
| Преобразовательный агрегат | – | 8.0 | 4.76 | 1.12 | 1.6 |
| Двигатель подъема | – | 3.5 | 1.85 | – | |
| Двигатель поворота | – | 0.93 | 1.32 | 0. 57 |
– |
| Двигатель хода | – | 0.86 | 1.28 | 0.59 | – |
| Двигатель напора | – | 0.86 | 1.28 | 0.59 | – |
| Редуктор поворота | – | 2.01 | 1.32 | 0.85 | 0.62 |
| Редуктор хода | – | 2.95 | 1.34 | 1.09 | 0.88 |
| Редуктор подъемной лебедки | – | 3.12 | 1.78 | 1.14 | 1.69 |
| Поворотная платформа | – | 18. 9 |
8.1 | 5.0 | 1.2 |
| Нижняя рама | – | 10.5 | 3.0 | 3.0 | 1.68 |
| Гусеничная рама | – | 5.45 | 5.5 | 0.75 | 1.0 |
| Зубчатый венец | – | 3.37 | – | – | |
| Роликовый круг | – | 1.78 | 3.05 | – | – |
| Центральная цапфа | – | 0.64 | 1.22 | 0.33 | – |
| Кабина | – | 1. 1 |
2.36 | 1.35 | 2.76 |
| Назначение | Обозначение каната | ГОСТ | Диаметр каната, мм | Длина, м | Разрывное усилие каната, кгс |
|---|---|---|---|---|---|
| Подъем ковша | 39,5-Г-В-Н-180 | ТУ 14-4-192-77 | 39,5 | 58,0 | 94623 |
| Подъем стрелы | 30-Г-В-О-Н-170 | ГОСТ 7669-80 | 30,0 | 125 | 57300 |
| Открывание днища ковша | 11,5-Г-1-Н-180 | ГОСТ 3071-74 | 11.15 | 10,5 | 6255 |
