Технические характеристики экскаваторов драглайн (dragline): устройство, фото и видео

Драглайн экскаваторы – это колоссального вида спецмашины для различного вида копательных и подъёмных земляных работ большого объёма. Выпускаются на основе гусеничных и колёсных шасси либо на шагающем ходу. В качестве рабочего оборудования могут иметь одинарный ковш, стрелу, всевозможные лебёдки (подъёмные и тяговые), клиновой разрыхлитель, системы силового полиспаста. Также имеют более простое «народное» название – «тянуша». Позволяют в 3-4 раза снизить трудоёмкость землеройных работ и затраты на производство вскрыши.

Содержание

• 1 Область применения
• 2 Особенности и технические характеристики экскаваторов драглайн
• 3 Шагающие
• 4 Производители экскаваторов драглайнов
  • 4.1 «Уралмаш»
  • 4.2 Хитачи

Область применения

Драглайны используются в местах, где проводятся масштабные землеройные работы:

• В карьерных разработках, на недоступной для другой техники глубине,
• В гидротехническом строительстве, при очистке водоёмов и подъёме больших объёмов грунта, постройке прудов и каналов;
• В мелиоративных работах.

Особенности и технические характеристики экскаваторов драглайн

Главной особенностью «Драглайна», отличающей его от другой спецтехники, является наличие большого
количества одновременно установленного оборудования, управляемого системой сложной канатной связи.

Экскаваторы Драглайн имеют следующие технические возможности и особенности:

• Длина стрелы может быть до 100 метров;
• Вместимость ковша («арочного» или типа «ведро»)– от 20-ти до 168-и м3;
• Лёгкая решетчатая стрела дает наибольшую грузоподъёмность и высоту выгрузки,
• Ковш закрепляется на гибкой подвеске, что обеспечивает максимальный радиус захвата и наибольшую глубину копания;
• Стрела и ковш управляются посредством тросового механизма с одновременным либо переменным действием тяговых и подъёмных канатов и цепей, что позволяет работать даже в труднодоступных местах, но требует от оператора большого опыта;
• Перемещение ковша к месту забора грунта происходит маятниковым способом;
• Общий вес экскаватора обычно очень велик и для самых крупных машин может достигать более 8000 тонн.

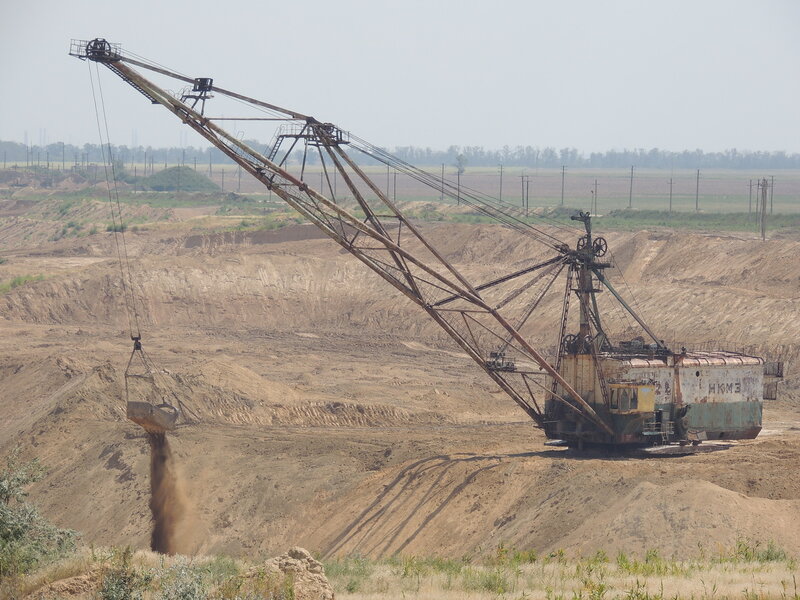

Фото экскаватора драглайна

Для забора грунта ковш сначала раскачивается на цепях, затем быстро перемещается к месту разработки и погружается в породу под собственным весом. Далее начинается работа подъёмного и тягового канатов для подрезки грунта и перемещения его к месту отвала. Если приходится работать со слишком твёрдыми или мёрзлыми породами, то перед погружением ковша их сначала размягчают клиновым разрыхлителем.

ВНИМАНИЕ! Гибкая подвеска не может дать точности ни при копании, ни при погрузке содержимого ковша. Поэтому обычно эвакуация отработанного Драглайном грунта происходит не в транспортные средства, а в отвал, откуда он забирается погрузчиками.

Экскаваторы Драглайны ценятся за масштабность выполняемых ими работ и за возможность забора и доставки грунта на большую глубину, где работа другой техники сверху невозможна, а со спуском на дно карьера достаточно проблематична.

Шагающие

Наиболее мощные машины с оборудованием Драглайна весят десятки и сотни тысяч тонн, и при установке их на гусеничные (и тем более колёсные) шасси нагрузка на площадку становится слишком велика. Во избежание этого площадь опоры экскаватора была максимально увеличена, а передвижение его поставлено на «шагающий ход» с гидравлическим приводом (для некоторых машин применяется кривошипно-рычажный или механический привод). Один «шаг» происходит в два этапа:

В неподвижном состоянии такая машина стоит на широкой опорной площадке.

При необходимости передвижения вес экскаватора переносится на специальные «лыжи» («башмаки»), управляемые посредством пар гидроцилиндров. Он передвигается на один «шаг» и снова садится на опорную площадку.

Выполняя эти две операции поочередно, Драглайн может двигаться со скоростью не более 100 метров за час. Этого достаточно для небольшого изменения его местоположения относительно разрабатываемого карьера.

ВАЖНО! При необходимости транспортировки шагающих экскаваторов на расстояния до 80-ти км используются тяжелогрузные транспортировщики, а для более дальних перевозок машину приходится разбирать и перевозить частями.

На данный момент наибольшее распространение и популярность приобрели именно «шагающие» Драглайн-экскаваторы, оттеснив в прошлое гусеничные и колёсные модели.

Производители экскаваторов драглайнов

Производством экскаваторов драглайнов занимаются крупные фирмы-изготовители спецмашин России, Украины, США, Японии, Италии и др. Самый известный в мире экскаватор-гигант «Биг Маски» был построен в 1969-м году фирмой Bucyrus для угольной компании Огайо, он весил 14,5 тысяч тонн и был высотой в 20-этажный дом. А вот на изготовлении шагающих экскаваторов сейчас специализируются только 3 производителя: Российский «Уралмаш» и американские P&H и Bucyrus.

«Уралмаш»

Завод «Уралмаш» — это крупнейший в мире изготовитель высокомощных шагающих драглайнов (традиционная маркировка – ЭШ, экскаватор шагающий). Его машины с ковшом от 11-ти до 100 м3 и стрелой длины от 65-ти до 100 м поставляются на горные разработки Индии, Монголии, Китая и бывших союзных республик, где работают на добыче угля, бокситов, железных и марганцевых руд.

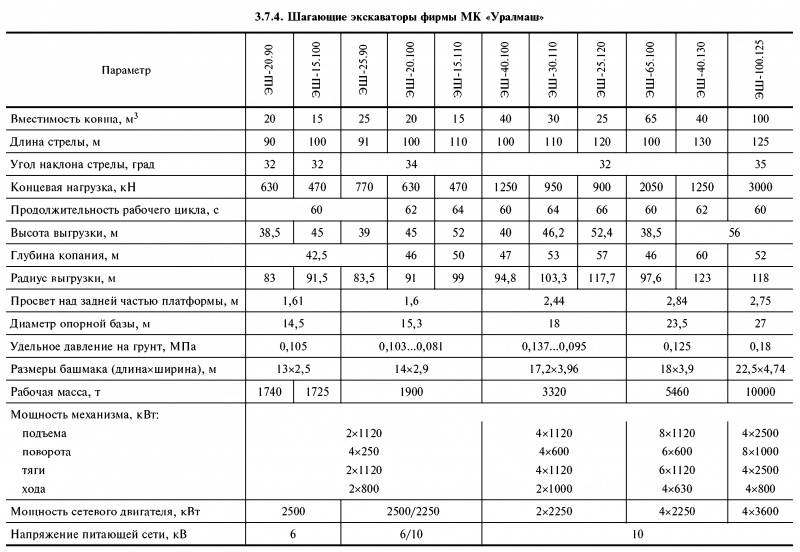

Ниже приведена сравнительная таблица технических характеристик моделей Драглайнов «Уралмаш».

Характеристики	ЭШ 11.75	ЭШ 20.90	ЭШ 25.90	ЭШ 15.100	ЭШ 40.100	ЭШ 30.110
Ковш, объём, м3	11	20	25	15	40	30
Стрела, м	75	90	91	100	100	110
Производительность, м3/ч	569	965	1200	725	1710	1210
Глубина черпания, м	38	42.5	47	42.5	47	53
Площадь опоры	91.56	165.0	183.0	165.0	254.0	254.0
Размер «башмака», м/м	1,9/11,6	2,5/13,0	2,9/14,0	2,5/13,0	3,96/17,2	3,96/17,2
Давление на грунт, Мпа	0,092	0,103	0,191	0,105	0,137	0,137
Рабочая масса, тонн	843,0	1690,0	1900,0	1710,0	3310,0	3420,0



Экскаватор драглайн ЭШ 20. 90

Хитачи

Альтернативой и отличным помощником экскаватору Драглайну может выступить более легкая гусеничная модель «Хитачи» с удлиненной стрелой, большим радиусом захвата и глубиной копания Hitachi ZX330-3. Он показывает высокую эффективность работы в тяжелых условиях, а также прочность и надежность.

На экскаваторе Hitachi ZX 330-3 установлен дизельный двигатель и стрела длиной 6,4 м с ковшом объёмом 1,4 м3. При общем весе всего 40 тонн радиус разворота платформы составляет 3,4 м, а скорость поворота – 10,7 об/мин. Этот маневренный копатель даст возможность работы на наиболее сложных участках разработки.

Поделиться:

Понравилась статья? Ставьте лайки, делитесь с друзьями и следите за обновлениями в В Контакте, Одноклассниках, Facebook, Google Plus, Twitter,

Подписывайтесь на обновления по E-mail:

Или подписывайтесь на обновление по E-mail:

Технические характеристики экскаваторов драглайн (dragline): устройство, фото и видео | Строительная техника

Содержание

Что такое драглайн — технические характеристики, устройство и применение

Первый прототип драглайна был придуман еще в эпоху Возрождения известным ученым Леонардо да Винчи. В серийное производство этот вид техники поступил в США лишь спустя три века. В Советском Союзе производство таких экскаваторов наладили в первые годы после войны.

Область применения драглайна

Многие не знают, что такое драглайн, и даже никогда не слышали этого слова. Это одноковшовый экскаватор с длинной стрелой (до 100 м), которая соединяется с ковшом посредством тросового механизма. Эта конструктивная особенность позволяет производить копание только «на себя» в сторону экскаватора. Агрегаты могут отличаться глубиной копания и выгрузки.

Такие экскаваторы эксплуатируются при разработке грунта, который расположен ниже места нахождения агрегата. Это позволяет использовать их для рытья карьеров, котлованов, создания насыпей. Техника также активно применяется при гидротехническом и мелиоративном строительстве, при создании автомагистралей и железных дорог.

Эффективность спецтехники достигается за счет того, что характеристики драглайна превосходят параметры экскаваторов, оборудование которых представляется прямой и обратной лопатой.

Конструктивные особенности драглайна

Данный вид экскаватора является самым сложным в управлении, но он имеет преимущество перед аналогичной спецтехникой в том, что его можно одновременно оснастить различным оборудованием, которое функционирует на канатах.

Главные технические особенности драглайна:

Рабочие размеры драглайна

• Длинная стрела — решетчатая и легкая, но отличается большими показателями грузоподъемности.
• Большой вес агрегата – может достигать 8000 тонн.
• Объемный ковш с гибкой подвеской и вместимостью до 168 кубометров позволяет увеличить глубину и радиус копания.

Главное отличие конструкции драглайна – это тросовый механизм. Благодаря ему осуществляется управление стрелой и ковшом. Это позволяет проводить работы на сложных грунтах и в труднодоступных местах. Результат выполнения задачи напрямую зависит от квалификации оператора.

Перемещение ковша производится маятниковыми движениями непосредственно к месту, и ковш быстро погружается в грунтовую породу под воздействием собственного веса. Затем при помощи подъемно-тягового канатного механизма грунт подрезается, транспортируется и вываливается в определенное место. Погружать грунт непосредственно в машины невозможно из-за гибкой подвески, поэтому дополнительно необходимо задействовать погрузчик.

При выполнении работ в неблагоприятных условиях с мерзлой или сильно твердой почвой сначала необходимо провести ее предварительное разрыхление.

Экскаваторы данного вида ценятся за высокую производительность, позволяющую выполнять большой объем работ, и за возможность эксплуатации техники в работах на глубине, где другие агрегаты просто не справятся.

Популярные модели драглайна

Существует большое разнообразие экскаваторов с драглайнами, которые выпускают как отечественные, так и зарубежные производители. В России популярными являются следующие:

• ЭО-4112А-1 – тросовый экскаватор от Донецкого завода экскаваторов. Это агрегат на гусеничном ходу, оснащенный навесным оборудованием.
• Модели с оборудованием вида ЭШ – большие электрические экскаваторы с объемом ковша до 20 кубометров от Новокраматорского машиностроительного завода.
• Модели ЭШ с объемом ковша 100 кубических метров и экскаваторы ЭДГ с ковшом до 8,5 куб. м от ОМЗ «Горное оборудование и технологии».

Среди иностранной техники с драглайном особой популярностью пользуются агрегаты от компании Хитачи. Модель Hitachi ZX330-3 на гусеничном ходу с удлиненной стрелой характеризуется высокой степенью надежности, эффективностью и прочностью, хорошо зарекомендовала себя в трудных и неблагоприятных рабочих условиях.

Технические характеристики:

• Вес агрегата – 40 тонн.
• Объем ковша – 1,4 куб. м.
• Повышенная маневренность.
• Оснащение дизельным ДВС.

Характеристика экскаватора HITACHI ZX 330

Критерии подбора устройства

Первоначально необходимо точно знать особенности и характер работ, для которых будет предназначаться выбираемый экскаватор. Данная техника бывает двух разновидностей: периодического или непрерывного действия.

Перед выбором экскаватора нужно оценить его возможности. Для этого стоит изучить основные индексы, которые обозначают:

• Размеры агрегата и вместимость ковша.
• Порядковый номер модели.
• Устройство рабочей подвески.
• Ходовую часть.

Высокие технологические параметры шагающих драглайнов

Следует посмотреть буквенные обозначения:

• Порядковая модернизация – А, Б, В и так далее.
• Климатическое использование – С, ХЛ, Т, ТВ.

Цифровые обозначения определяют конструктивные особенности оборудования:

• Гибкая подвеска на канатных полипастах делит оборудование на прямую и обратную лопату;
• Жесткая подвеска на гидроцилиндрах позволяет оснащать данную технику гидромолотом;
• Телескопическое.

Видео по теме: Гусеничный экскаватор-драглайн ЭО-5111Б

specnavigator. ru

Экскаватор драглайн: основные виды, принцип работы и технические характеристики

Драглайн — это выемочно-погрузочная машина, способная самостоятельно передвигаться шагающим (редко — гусеничным) способом.

Применяется для выемки пород 1-4 категории крепости в карьерах и при строительстве гидротехнических сооружений.

Саму идею создания такого устройства еще в 16 веке придумал Леонардо да Винчи. Однако, первый экскаватор драглайн был выпущен лишь в 1884 году в США. Советский драглайн был создан в 1946 году и имел ковш объемом 3,5 м3, стрелой 36 м. Базовая маркировка сохранилась и сейчас. ЭШ — шагающий экскаватор с драглайном.

Данный вид имеет неоспоримые преимущества по сравнению с другими экскаваторами:

• более легкая и длинная стрела,
• большой радиус зачерпывания,
• больший объем ковша.

К недостаткам их можно отнести невозможность заглубления ковша в твердую породу при наличии гибкой подвески. Поэтому изначально может потребоваться предварительное рыхление.

Классификация

По конструкции стрелы:

• байтовые,
• трехгранные жесткие,
• ферменные,
• комбинированные.

По конструкции ковша:

• арочные,
• безарочные.

Принцип работы

Две независимые системы канатов (подъемные и тяговые) обеспечивают перемещение и разгрузку ковша (основного исполнительного органа драглайна). Стрела при этом напрямую или через мачту подвешивается к стойке и через шарниры опирается на платформу. Платформа, в свою очередь, может поворачиваться вокруг вертикальной оси с помощью роликового круга.

С помощью опускания на грунт лыж (механическим или гидравлическим устройством) осуществляется шагание машины. Лыжи присоединены к поворотной платформе. При этом задняя часть базы отрывается от грунта. Затем экскаватор перемещает себя на величину шага и опускается. лыжи поднимаются и перемещаются для начал нового шага.

Современные драглайны осуществляют один цикл перехода за время не более 60 с.

Подъем ковша осуществляется посредством подъемного каната. Тяговый канат подтягивает ковш к машине. При этом осуществляется срезка грунта и наполнение основного рабочего резервуара — ковша.

Если натяжение тягового и подъемного канатов осуществлять одновременно, то расстояние между опрокидным блоком и соединительным звеном увеличится. А значит, произойдет подъем передней части ковша. Именно в таком положении его можно поднять из забоя и перенести путем поворота платформы.

Для разгрузки ослабляют тяговый канат. При этом ослабевает и разгрузочный. Ковш опрокидывается и материал из него высыпается.

Технические характеристики

Вместимость основного ковша — 6,3 -100 м3.

Вместимость сменного ковша — 8,5-20 м3.

Длина стрелы — 45-100 м.

Максимальный радиус черпания — 42,5 — 97, 5 м.

Максимальная глубина черпания — 22-47 м.

Максимально давление на грунт — 0,06 — 0,255 МПа.

Рабочая масса — 295-10500 т.

ospectehnike.ru

Каталог драглайнов экскаваторов.

Марки, производители, модельные ряды

Драглайны представляют собой одноковшовые экскаваторы на шагающем либо гусеничном (реже) ходу, у которых ковш гибко связан с поворотной платформой и стрелой. Длина стрелы машины может составлять до 100 метров, а вместимость ковша может равняться 168 м3 (модель Big Muskie от Busyrus Erie).

Драглайны используются в гидротехническом и мелиоративном строительстве, на карьерах. Техника применяется для выемки взорванных горных пород (нижним или верхним черпанием) на вскрышных работах, а также для погрузки горных материалов в автотранспорт.

Первые драглайны были выпущены в США в 1884 году. Первый драглайн, произведенный в СССР, сошел с конвейера в 1946 году.

Драглайны характеризуются наличием гибкой подвески ковша и легкой решетчатой стрелы, за счет которых обеспечивается больший радиус, большая глубина копания и большая высота выгрузки по сравнению с другими типами навесных инструментов экскаваторов.

Драглайны оснащаются ковшом, который подвешивается на цепях к тяговому и подъемному канатам.

Тяговый канат предназначен для подтягивания ковша к технике. Подъемный канат служит для вертикального перемещения ковша. Таким образом выполняется подрезка грунта, а ковш наполняется.

Когда подъемный и тяговый канаты одновременно натягиваются, тогда расстояние между опрокидным блоком и соединительным звеном увеличивается. В результате создается натяжение разгрузочного каната, и подъем передней части ковша. В таком положении наполненный грунтом ковш поднимают и переносят к пункту разгрузки.

Для того чтобы разгрузить ковш, необходимо расслабить тяговой канат. Одновременно с ним расслабляется также и разгрузочный канат, за счет чего опрокидывается ковш.

Различаются драглайны по длине стрелы, ее конструкции, вместимости ковша, по типу подвески стрелы к двуногой стойке, структуре приводов главных устройств и их расположению на поворотной платформе.

Современные драглайны обладают рабочим циклом, который не превышает 60 секунд. Его длительность напрямую зависит от крепости горной породы, угла поворота ковша от места черпания до места разгрузки, от высоты уступа, технических характеристик техники.

Самым большим в мире драглайном является экскаватор 4250-W производства Bucyrus-Erie, оснащенный ковшом емкостью 168 м3. Эта машина была выпущена в 1969 году

maxi-exkavator.ru

• Что такое трансмиссия
• Портальный кран
• Грузовой подъемник
• Реле регулятор
• Система смазки
• Технологическая схема
• Ремонт топливных баков
• Ремонт баков топливных
• Автомобильные дороги
• Дефектовка это
• Транспортер т4

Драглайн P&H 9020XPC — Открытые горные работы — Индия

Драглайн 9020XPC с диапазоном вместимости ковша от 85 до 122 м ³ (от 110 до 160 ярдов ³ ) и диапазоном вместимости ковша от 100 до 130 м (от 5,325 до 425 футов). диапазон длины стрелы, что позволяет настроить длину стрелы в соответствии с геометрией конкретной шахты. Электрическая система управления Centurion входит в стандартную комплектацию этого драглайна большой грузоподъемности.

Обратите внимание, что это типичные характеристики. Однако все драглайны изготавливаются по индивидуальному заказу для вашего применения, поэтому технические характеристики вашей машины могут отличаться.

Конфигурация настроек стрелы

Вместимость ковша при 5000 фунтов/куб. ярдов	м 3 ярд. 3	90 118
Грузоподъемность	1000 кг 1000 фунтов	268 590
Длина стрелы	м футов	129,5 425
Рабочий радиус	м футов	116 380
Максимальная высота разгрузки	м футов	64,5 211
Максимальная глубина копания	м футов	76,7 251
Ширина по ботинкам	м футов	38,1 125
Высокий зазор качания	м футов	27,4 90

Другие характеристики конфигурации кубический метр/кубический ярд доступны в листе спецификаций 9020XPC.

Конфигурация мощности (при 690 В переменного тока)

Поворотные двигатели	8×1150
Подъемные двигатели	6×1800
Драг-моторы	6×1800
Шаговые двигатели	4×1150

Гири (без ковша)

Вес нетто	1000 кг 1000 фунтов	7 484 16 500
Противовес	1000 кг 1000 фунтов.	411 906
Рабочий вес	1000 кг 1000 фунтов	8 002 17 642
Стандартный диаметр ванны	м футов	26,8 88
Приблизительное давление бака на грунт	кПа psi	139 20,1
Стандартный размер обуви (ширина x длина)	м футов	5,2 х 26,8 17 х 88
Приблизительное давление башмака на грунт	кПа psi	254 36,9

В таблице указан вес с объемом ковша 118 куб. ярдов/90 куб. м. Вес ковша другой емкости указан на стр. 9.Спецификация 020XPC.

Общие характеристики

Пространство под обувью	0,6 м 2 фута	Диаметр окружности рельса	23,8 м 78 футов
Расстояние от центрального пальца до основания стрелы	12,2 м 40 футов	Ширина рельса	419 мм 16,5 дюйма
Высота основания стрелы	5,9 м 19 футов 5 дюймов	Количество и диаметр роликов	356 мм 171 x 14 дюймов
Нормальная длина шага	2,3 м 7 футов 6 дюймов	Делительный диаметрповоротной стойки	21,1 м 72,4 фута
Делительный диаметр шкива	3759 или 4064 мм 148 или 160 дюймов	Максимальный рабочий зазор между баком и поворотной рамой	2,1 м 7 футов
Диаметр каната (двойной)	114 мм 4,5 дюйма	Делительный диаметр барабанов	3353 мм 132 дюйма

Электрическая система управления Centurion

Электрическая система управления Centurion использует стандартные отраслевые протоколы, но в то же время представляет собой масштабируемую платформу для будущих усовершенствований.

• Интеллектуальные датчики и устройства ввода-вывода контролируют и управляют драглайном, обеспечивая состояние машины и отчетность, а также системы повышения производительности
• Усовершенствованные каналы связи и мониторинга как для управления шахтой, так и для ремонтной бригады сокращают время простоя
• Графический пользовательский интерфейс на базе Centurion в кабине оператора и машинном отделении обеспечивает постоянную обратную связь со всеми операционными системами, позволяя вашим операторам добиваться максимальной производительности драглайна
• Использует защищенное от прикосновения напряжение 24 В постоянного тока для максимальной безопасности оператора
• Распределенные узлы ввода-вывода и приводы, соединяющие оптоволоконные кабели, работают с диспетчерским контроллером, чтобы уменьшить количество проводов, что приводит к уменьшению количества потенциальных точек отказа и упрощению поиска и устранения неисправностей

Узнайте, как Centurion контролирует состояние и производительность вашего драглайна.

Шагающий драглайн P&H 9020XPC | Komatsu

Бак и башмаки

Диаметр бака	26,8 м
Давление на грунт (бадья)	138 кПа
Зазор между баком и декой	2,0 м
Диаметр окружности рельса	23,8 м
Количество и диаметр роликов	171 х 406 мм
Делительный диаметр поворотной стойки	22,1 м
Размер обуви (максимальные размеры)	5,2 х 26,8 м
Давление на грунт (башмаки)**	225,2 кПа
Ширина по ботинкам	38,1 м
Зазор под обувью	0,6 м
Нормальная длина шага	2,3 м

** Давление башмаков на грунт предполагает, что 80 % веса машины приходится на башмаки

Диаметр бака	88,0 футов
Давление на грунт (бадья)	20,1 фунтов на кв. дюйм
Зазор между баком и декой	6,7 футов
Диаметр окружности рельса	78 футов
Количество и диаметр роликов	171 x 16 дюймов
Делительный диаметр поворотной стойки	72,4 фута
Размер обуви (максимальные размеры)	17 x 88 футов
Давление на грунт (башмаки)**	32,6 фунтов на кв. дюйм
Ширина по ботинкам	125 футов
Зазор под обувью	2 фута
Нормальная длина шага	7,5 футов

** Давление башмаков на грунт предполагает, что 80 % веса машины приходится на башмаки

Рабочие диапазоны

Грузоподъемность в подвешенном состоянии	344 736 кг
Длина стрелы	113,1 м
Угол стрелы	35,8 град
Рабочий радиус	105,9 м
Глубина копания (практическая)	64,8 м
Высота разгрузки	48,1 м

Грузоподъемность	760 000 фунтов.
Длина стрелы	371,0 фут
Угол стрелы	35,8 град
Рабочий радиус	347,5 футов
Глубина копания (практическая)	212,5 футов
Высота разгрузки	161,0 фут

Вращающаяся рама и корпус

Длина машинного отделения	38,9 м
Ширина машинного отделения	36,4 м
Радиус задней части	27,4 м
Центральный палец к основанию стрелы	12,2 м
Высота опоры стрелы	5,9 м
Глубина поворотной рамы	3,68 м

Длина машинного отделения	127,5 футов
Ширина машинного отделения	119,3 футов
Радиус задней части	90,0 футов
Центральный палец к основанию стрелы	40,0 футов
Высота опоры стрелы	19,5 футов
Глубина поворотной рамы	145,0 в

Вес (x 1000): стандартный

Вес нетто	7 532,5 кг
Противовес	439,1 кг
Рабочий вес*	7 971,6 кг

*без ковша, вес указан приблизительно

Вес нетто

16 606 фунтов. Добавить комментарий Отменить ответ
