Тдт 55: Трактор трелевочник Онежец ТДТ-55

устройство, технические характеристики, фото и видео

Эта неприхотливая и выносливая гусеничная машина уверенно шагает по болотам, лесам и склонам — никакая пересеченная местность со сложным рельефом не становится для нее преградой. Еще бы – ведь трактор-трелевочник серии ТДТ-55 был создан специально для лесного хозяйства, получив название лесовоза.

Содержание

  • 1 Трактор ТДТ-55
    • 1.1 Предназначение
    • 1.2 Преимущества и недостатки
    • 1.3 Комплектация
  • 2 Устройство
    • 2.1 Двигатель
    • 2.2 Трансмиссия
    • 2.3 Ходовая часть
    • 2.4 Рулевое управление
    • 2.5 Гидравлика
    • 2.6 Электрика
    • 2.7 Кабина
  • 3 Модификации
    • 3.1 ЛХТ-55
    • 3.2 ТДТ-55А-05
    • 3.3 ТБ-1

Трактор ТДТ-55

Этот агрегат начал выпускаться Онежским тракторным заводом, находящимся в Петрозаводске, еще в 1966 году. Он заменил собой устаревший трелевочник ТДТ-40 и был снят с производства лишь через 37 лет, уступив место более современным моделям.

Особенностью 55-ой серии стали простота конструкции, отличная производительность и высокая проходимость. Разработчики постарались, убрав лишние механизмы, которые часто ломались. Во главу угла были поставлены усовершенствование коробки передач и применение более мощного мотора, сразу давшие увеличение проходимости процентов на сорок.

Предназначение

Главной задачей отечественного трактора ТДТ-55 является вывоз срубленных деревьев с площадки для заготовки леса. Трактор-трелевочник может перемещать стволы крупного и среднего размера, складывать их в штабеля и грузить, выравнивать комли, обрезать сучки, окучивать хлысты, зачищать площадки. В общем, ему достаются все самые трудные работы на лесосеке. Ни жара в плюс 40, ни мороз в минус 40 этому не помеха – машина их легко выдерживает.

Кроме лесозаготовок, трактор нашел применение и в других областях. Так, например, благодаря своей повышенной проходимости он стал востребованным геологами, дорожниками, работниками нефтегазовой отрасли. Он может стать тяговым средством для различных погрузочных, геологоразведочных, землеройных, дорожно-строительных машин.

Преимущества и недостатки

Плюсы:

  • Маневренность достаточно высока – трактор даже на «пятачке» разворачивается с легкостью.
  • Экономичный дизельный мотор (например, СМД-18Н-01 может две смены работать на 100 литрах горючего).
  • Увеличенный дорожный просвет дает возможность избегать препятствий, пропуская их между гусеницами.
  • Балансирная пружинная подвеска — гарантия чрезвычайно мягкого и плавного хода.
  • Центр тяжести находится достаточно низко – вкупе с большой базой это гарантирует устойчивость даже на крутых склонах.
  • Трансмиссия с двигателем имеют внизу защиту от камней, пней и торчащих веток.
  • Устройство натяжения и амортизации (на направляющем колесе) не дает гусенице сильно натягиваться при преодолении препятствий.
  • Отбойники на бортовых не дают пальцам гусениц на ходу вылететь из траков, заталкивая их обратно.

Минусы:

  • Сложность в ремонте – для замены многих деталей приходится разбирать чуть ли не половину трактора. В частности, тяжело снимается коробка передач.
  • Ходовая часть стоит достаточно дорого.
  • Иногда возникают проблемы со сцеплением.
  • Двигатели серии СМД имеют не очень большую межремонтную наработку.

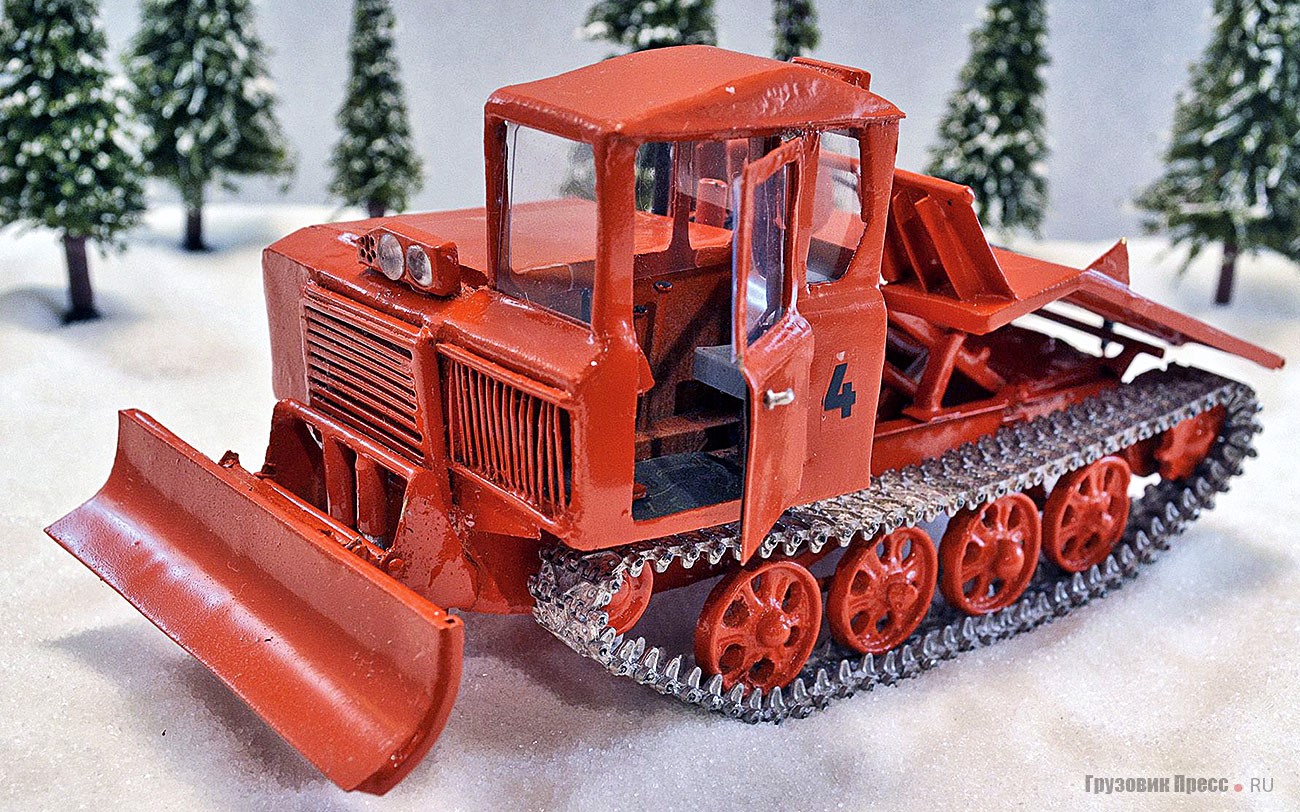

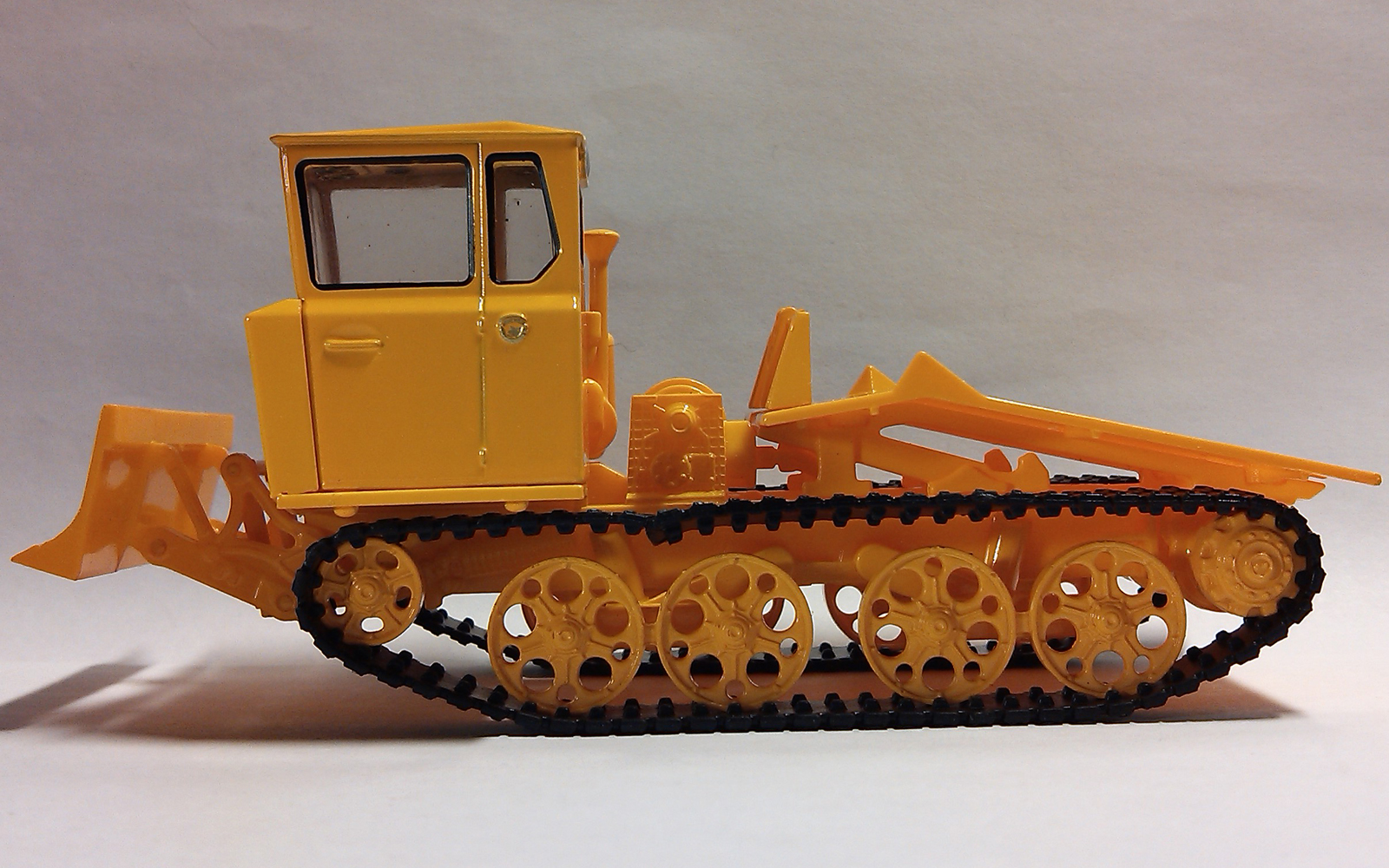

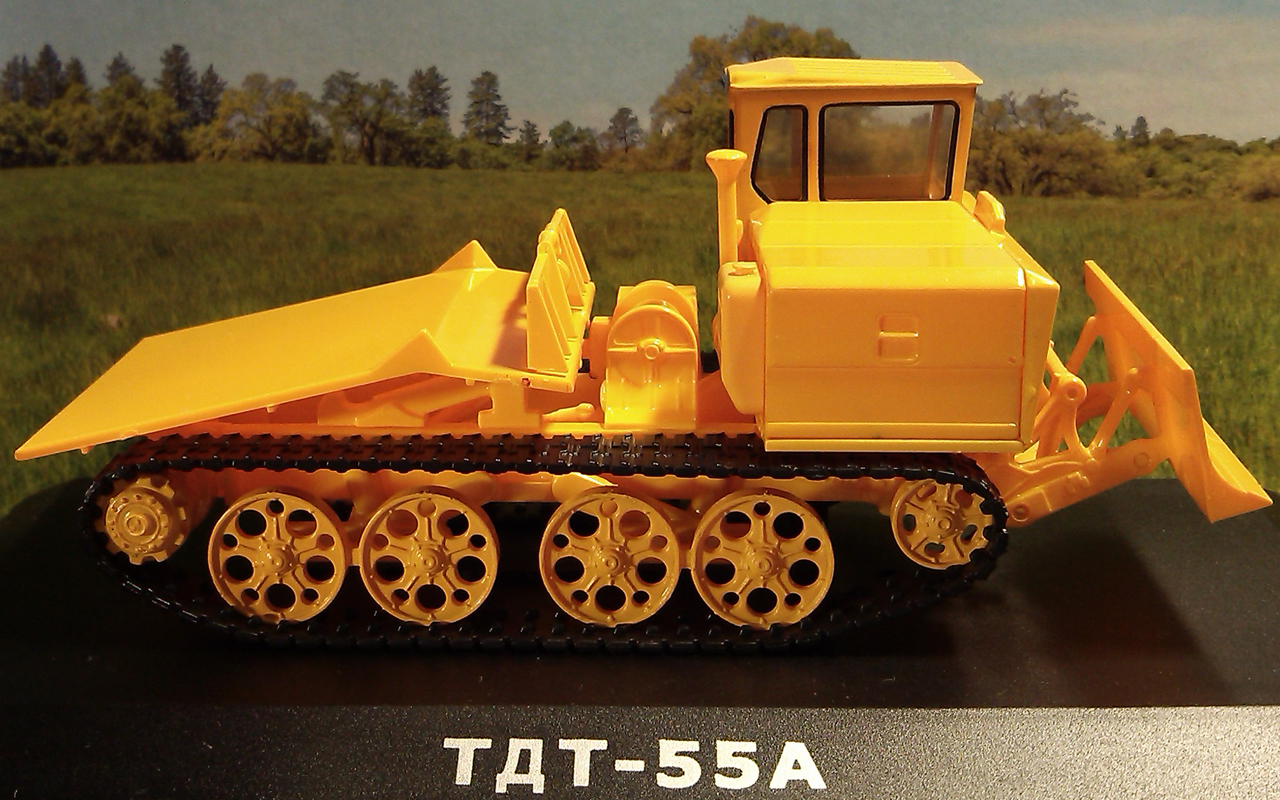

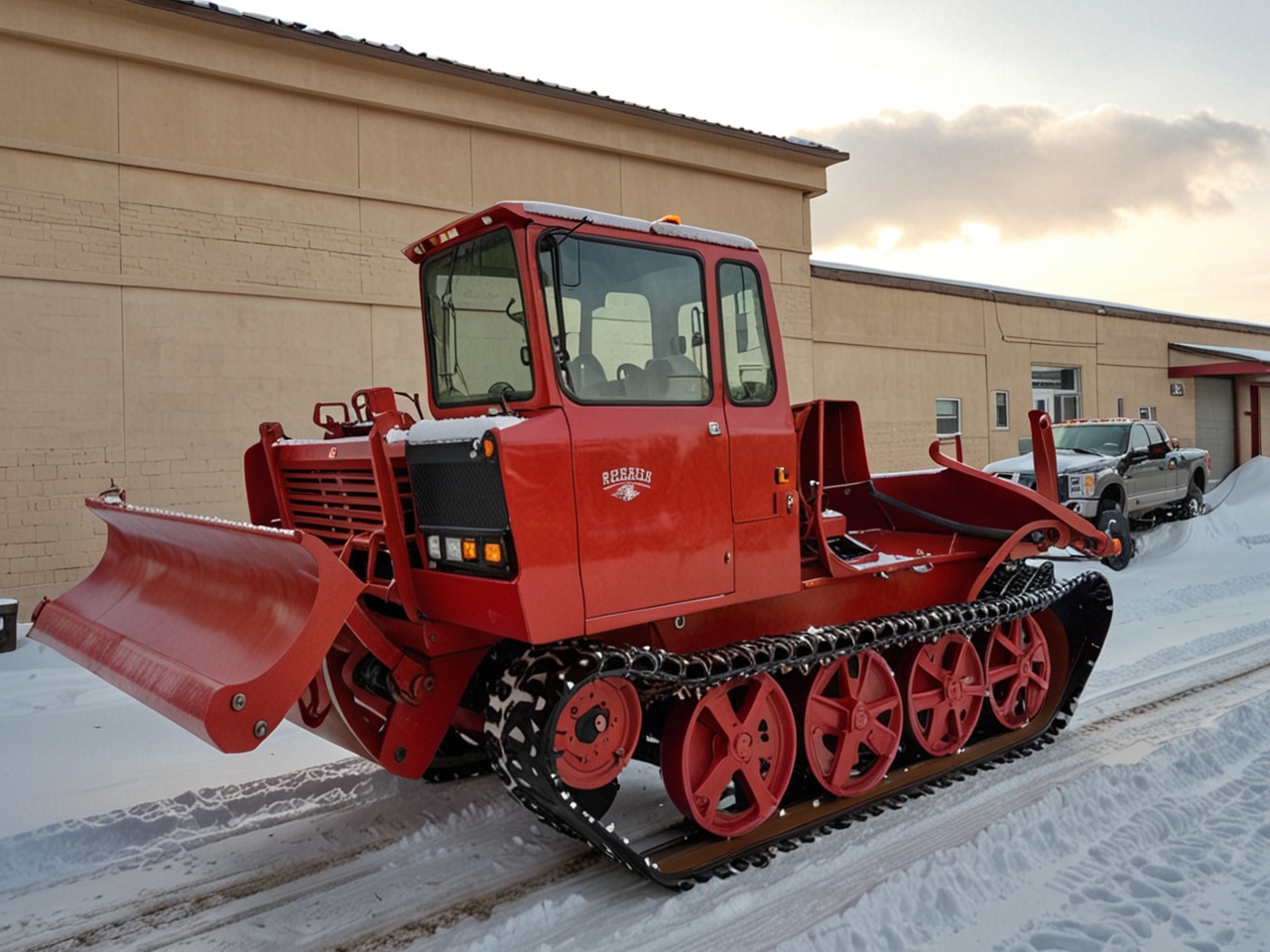

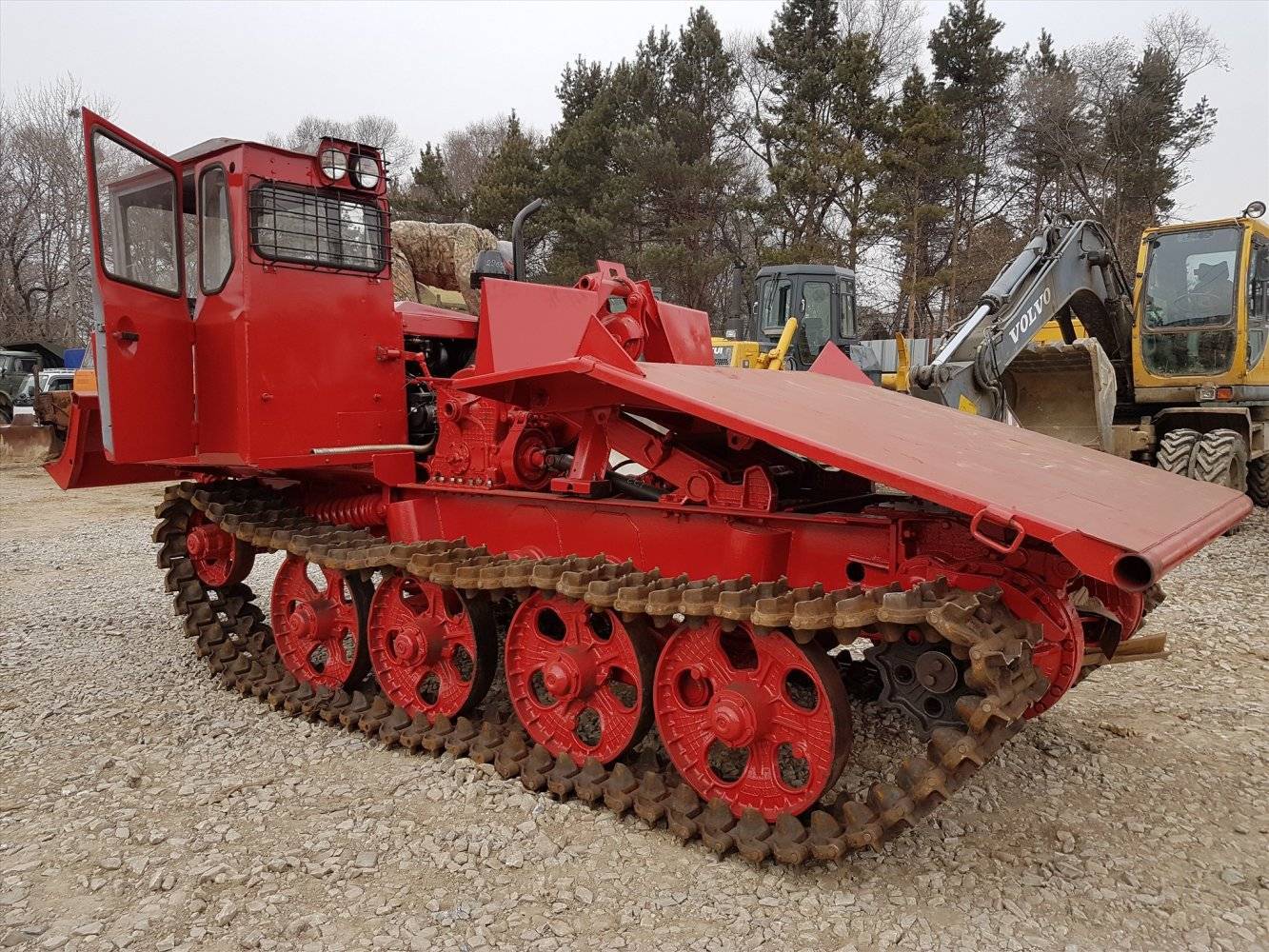

Фото трактора ТДТ-55

Комплектация

Агрегат оборудуется реверсивной лебедкой, которая устанавливается на тракторной раме за кабиной, а также толкателем и передним подъемно-навесным механизмом. Для работы привода лебедки используется промежуточный редуктор, который стоит на поперечной связи рамы. Управление редуктором происходит от ВОМ в КПП с помощью двух карданных валов. Трелевочный щит управляется гидравликой.

Устройство

Двигатель

Мотор на тракторе стоит дизельный, четырехтактный, рядный, с четырьмя цилиндрами, турбонаддувом и жидкостным охлаждением. На более современных агрегатах использовался дизель Д-245, а ранние модели оснащались двигателем СМД-18Н-01 или СМД-14БН. Он расположен в передней части рамы.

Топливных систем у данной модели две: основная и резервная. В обычном режиме работает основная система, подавая горючее в камеру сгорания. Но при ее поломке или засоре, а также потребности в добавочной тяге сразу включается запасная система. С ее помощью сломавшийся трактор сможет доехать до мастерской.

Трансмиссия

Сцепление (с двумя дисками, сухого типа) находится в картере дизельного маховика, к которому крепится коробка передач. Имеется фронтальный тормоз. При включенной муфте сцепления срабатывает специальный механизм блокировки, который не дает переключать передачи. Всего у данной модели передних передач имеется пять, задняя – одна.

Ходовая часть

Подвеска у трактора рычажно-балансирного типа, она подрессоривается с помощью пружины. Она упруго связывает тракторную раму и опорные катки, вследствие чего смягчаются удары и толчки. На направляющем колесе имеются механизм кривошипного типа, который позволяет менять натяжение у тракторной гусеницы, а также амортизатор, защищающий ходовую часть от перегрузок (если в гусенице что-то застрянет).

Схема трактора ТДТ-55

1 — трактор ТДТ-55; 2 — рама; 3 — стрела; 4 — опорные катки; 5 — гидроцилиндр; 6 — нижняя поворотная челюсть; 7 — механизм поворота челюсти; 8 — верхняя подвижная челюсть; 9 — крышка кабины; 10 — защитный козырек; 11 — механизм поворота стрелы; 12 — основной гидроцилиндр; 13 — вспомогательный гидроцилиндр;
14 — кожух трансмиссии.

Рулевое управление

Для выключения муфты сцепления (когда требуется остановить машину или переключить передачу) служит специальная педаль, находящаяся на полу. Привод управления этой муфтой соединен с гидравлическим усилителем, облегчающим управление.

Для переключения передач используется рычаг, который можно закрепить в шести положениях. Для поворота влево или вправо служат два рычага, которые также возможно зафиксировать.

Для управления лебедочным приводом и валом отбора мощности служит отдельный рычаг, который может включать привод, выключать его или находиться в нулевом положении.

Гидравлика

Гидросистема представлена двумя раздельными контурами, объединенными одним резервуаром. Первый контур управляет движением машины, облегчая ее поворот и выключение сцепления. Он содержит гидравлический усилитель, содержащий три секции, а также насос типа НШ-10.

Второй контур, состоящий из насоса НШ-50, гидроцилиндров и клапанно-золотникового гидравлического распределителя с двумя секциями, предназначен для управления рабочими механизмами. Позиций у золотников гидрораспределителя четыре. Управляются они на расстоянии, из кабины.

Электрика

Имеется генератор переменного тока, оснащенный регулятором напряжения и выпрямителем на 12 вольт и аккумуляторная батарея стартерного типа емкостью 75 А·ч. Электрические двигатели вентиляторов имеют мощность 15 кВт. Есть две передние и одна задняя фары, задняя поворотная фара, плафон в кабине, две лампы (одна переносная, вторая — закрепленная над приборным щитком).

Кабина

Кабина не может похвастаться большим размером, она одноместная, зато имеет неплохой обзор и хорошо изолирована. Внутри есть вентилятор и обогреватель, а также стеклоочиститель. Лобовое и правое окно открываются, фиксируясь. Сиденье регулируется по высоте и закрепляется стопорной гайкой.

Технические характеристики

Технические характеристики трелевочного трактора ТДТ 55:

ХарактеристикиПоказатели
Ед. измерения
Тип двигателяСМД-18Н-01, СМД-14БН, Д-245
Для двигателя СМД-18Н-01:
Мощность (эксплуатационная)70кВт
Расход горючего (удельный)227г/кВт*ч
Для двигателя СМД-14БН:
Мощность (эксплуатационная)58,8кВт
Расход горючего (удельный)218г/кВт*ч
С двигателем СМД-18Н-01 или СМД – 14БН:
Скорость движения вперед2,89-12,8км/ч
Скорость движения назад2,69км/ч
Давление на грунт (удельное)44кПа
Частота вращения1800об/мин
Вес (эксплуатационный)9,6т
С двигателем Д-245:
Скорость движения вперед3,53-15,65км/ч
Давление на грунт (удельное)40кПа
Мощность двигателя (эксплуатационная)73,6кВт
Частота вращения2200об/мин
Расход горючего (удельный)229г/кВт*ч
Скорость движения вперед3,53-15,65км/ч
Вес (эксплуатационный)9,3т
Общие параметры:
Объем резервуара для горючего140л
Усилие лебедки (максимум)76,5кН
Размер колеи1,69м
База2,31м
Ширина гусеницы0,44м
Просвет0,555м
Ширина2,357м
Высота по кабине2,56м
Длина5,85м

Модификации

Трелевочный трактор ТДТ-55 имеет несколько популярных модификаций среди которых иодели ЛХТ-55, ТДТ-55А-05 и ТБ-1.

ЛХТ-55

Модель, выпускаемая с 1969 года, дополнительно оснащена устройством задней навески, задним валом отбора мощности, а также металлической платформой самосвального типа.

Этим кузовом заменялся погрузочный щит, используемый в базовом агрегате и управляемый гидравлически. Эта лесохозяйственная машина в основном применялась для расчистки участков.

ТДТ-55А-05

Отличием данной модели стал мощный (100 лошадиных сил) и более современный дизель Д-245Л. Благодаря его использованию стало возможность значительно увеличить переднюю скорость движения – она стала превышать 15 километров в час. А давление гусениц на почву, напротив, стало на 4 кПа меньше.

ТБ-1

Эта модель является вариацией ТДТ-55А. В ней нет ни щита для погрузки, ни лебедки, зато имеется поворотный гидравлический манипулятор рычажного типа, оснащенный клещевым захватом, а также толкателем.

Фото трактора ТБ-1

55 | это… Что такое ТДТ-55?

ТДТ-55
Выпускался, гг.1966-2003
ПроизводительОнежский тракторный завод
Назначениетрелёвочный
Тип движителягусеничный
Тяговый класс, тс3
Полная масса, т
9,6
Расположение
Двигатель:Дизель с турбонаддувом
Основные размеры
Длина, мм5800
Ширина, мм2357
Высота, мм2560
Двигатель
Марка двигателяСМД-18Н-01
Мощность, л. с. (кВт)95 (69,9)
Трансмиссия
Тип трансмиссиимеханическая
Подвеска и управление
Тип подвескирычажно-балансирная
Способ управления поворотомснятием крутящего момента и затормаживанием одной из гусениц
Оборудование
Модельный ряд

ТДТ-55 — гусеничный трелёвочный трактор, предназначенный для вывозки и штабелирования среднего и крупного леса. Приспособлен для работы в сложных лесных условиях.

Выпускался с 1966 на Онежском тракторном заводе. В октябре 2003 года модель была снята с производства. Данный трактор зарекомендовал себя, как неприхотливый в эксплуатации и ремонтопригодный практически в любых условиях.

Содержание

  • 1 Двигатель
  • 2 Трансмиссия
  • 3 Гидросистема
  • 4 Органы управления
  • 5 Рабочие органы
  • 6 См. также
  • 7 Ссылки

Двигатель

На ТДТ-55 устанавливались двигатели СМД-14БН, СМД-18Н, Д-245 (на поздних выпусках), четырехцилиндровые с наддувом или без. Как правило, двигатели СМД-18 из-за низкой культуры обслуживания и эксплуатации переоборудовались в СМД-14. При этом менялась цилиндро-поршневая группа, перенастраивался топливный насос высокого давления, и удалялся турбинный компрессор (скорее из-за низкой культуры сборки турбокомпрессора,несоблюдения правил эксплуатации и применения низкокачественных ГСМ).Однако из-за специфики работы трактора в тяжелых лесных условиях с частыми перегрузками относительно слабые двигатели СМД как правило имели низкий межремонтный ресурс.

Трансмиссия

Сцепление сухое двухдисковое, имеет пару трения типа “сталь по феродо”, оборудовано фронтальным тормозком. Для снижения утомления оператора снабжено гидравлическим усилителем (см. ниже). КПП имеет 5 передач вперед и 1 назад, не синхронизированная, имеет фиксатор против включения/выключения передач при отпущенной педали сцепления.

Установлена на двигатель. Имеется вал отбора мощности для привода лебедки. Карданная передача соединяет КПП и задний мост трактора. Выполнена на эластичных элементах по три с каждой стороны, для предотвращения деформации и удобства демонтажа снабжена скользящей втулкой. Задний мост включает в себя главную коническую передачу, 2 сухих фрикциона “сталь по стали”, два плавающих ленточных тормозных механизма, две конечных передачи.

Трелёвочный трактор ТДТ-55А на склоне ущелья Ким-Асар в окрестностях Медео, расчищающий горный склон после урагана. Август 2012-го

Гидросистема

Двухконтурная с общим баком.

  1. Система управления движением содержит насос НШ-10, трехсекционный гидроусилитель, трубопроводы. 1-я секция предназначена для облегчения выключения сцепления, а 2-я и 3-я для облегчения выполнения поворотов трактора. Эффективность ее такова, что любое из указанных действий можно выполнить пальцем руки.
  2. Система управления рабочими органами содержит насос НШ-50, двухсекционный гидрораспределигель, гидроцилиндры, трубопроводы. 1-я секция отвечает за управление бульдозером, а 2-я за управление трелевочным щитом.

Органы управления

Педаль подачи топлива, совмещенная с рычагом, два рычага поворота/торможениия трактора, педаль выключения сцепления, рычаг включения/реверса лебедки, рычаг муфты лебедки, рычаг тормоза лебедки.

Рабочие органы

Включают в себя бульдозерную навеску, трелевочный щит, реверсивную лебедку на 40 метров троса с чокерами в количестве до 25 штук.
