| Трелевочные тракторы ТДТ-40, ТДТ-40М и Т-402 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

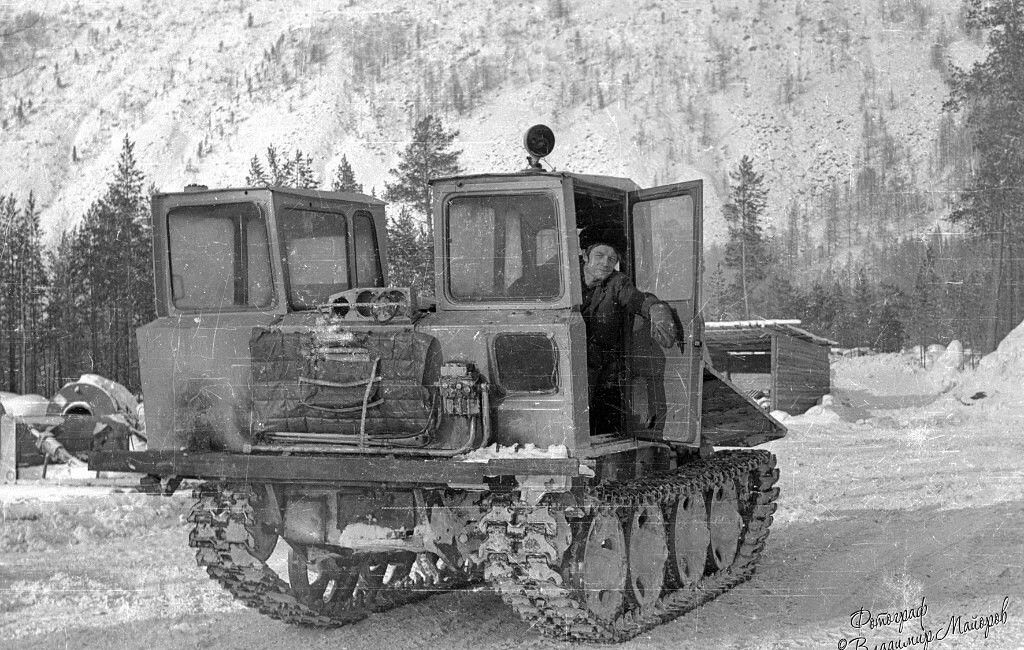

Трактор ТДТ-40 Изготовитель: Минский тракторный завод – с мая 1955 по 1958 год Онежский тракторный завод – с 1957 по 1961 год На Минском тракторном заводе было выпущено 12977 тракторов марки ТДТ-40.
Гусеничный трактор ТДТ-40 класса 2 т
предназначен для вывозки деревьев от места
валки их в лесу, а также для сплавных, транспортных и других работ. Трактор обладает высокой проходимостью и хорошей маневренностью и может передвигаться по лесосеке при наличии пней, поваленных деревьев, при тяжелых дорожных условиях и плохих грунтах. Наличие на тракторе лебедки и специального погрузочного устройства позволяет формировать воз, грузить его на щит трактора и разгружать. Трактор ТДТ-40 рамной конструкции, с передним расположением двигателя и задним расположением ведущих колес. Рама трактора состоит из двух лонжеронов, поперечных связей и днища. На передней части рамы расположена кабина. Впереди кабины установлены радиаторы охлаждения воды и масла. Масляный радиатор укреплен на стойке водяного радиатора и находится впереди его; водяной – крепится к кронштейнам рамы трактора. За радиатором установлен дизельный двигатель. Крепление двигателя – в трех точках: спереди к поперечине рамы, а задними опорами – к двум приваренным угольникам.  Двигатель закрыт капотом со съемными боковинами. К

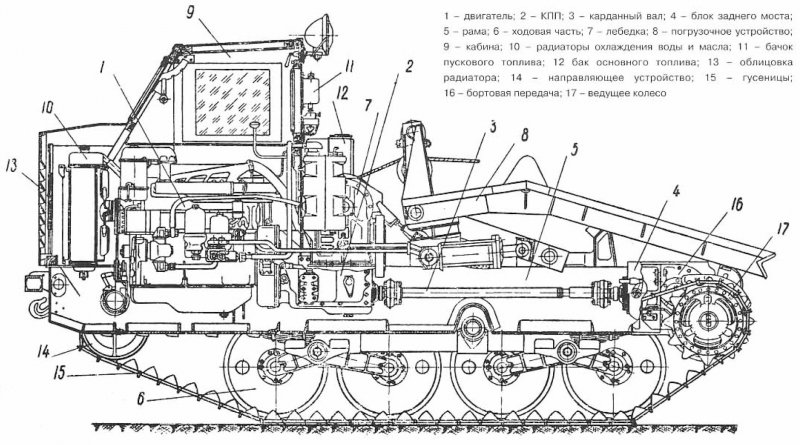

фланцу картера маховика двигателя прикреплена коробка передач. Над ней на
раме установлена лебедка, червячный редуктор, который приводится во вращение
цепной передачей от коробки передач. За лебедкой расположено погрузочное
устройство, состоящее из щита, его передней рамы, блока и торсионов.Блок заднего моста, включающий главную передачу, муфты поворота и тормоза с механизмом управления, а также конечные передачи, крепится к заднему торцу рамы трактора. Передача усилия от коробки передач к валу главной передачи заднего моста осуществляется через карданный вал. На фланцы ведомых валов конечных передач насажены ведущие колеса с двумя съемными венцами на каждом. Рама трактора своими четырьмя кронштейнами опирается на рессоры подвески. Подвеска трактора балансирная, с листовыми рессорами и включает два главных балансира и четыре каретки с двумя опорными катками каждая.  Направляющие колеса установлены на кривошипах, с помощью которых происходит регулирование натяжения гусениц. Направляющие колеса имеют амортизирующее устройство, благодаря которому устраняется опасность повреждения деталей ходовой части при чрезмерном натяжении гусеницы. Гусеницы трактора мелкозвенчатые, с литыми стальными звеньями из углеродистой стали, упрочненными термообработкой. Трактор имеет четыре фары: две спереди и две сзади, что обеспечивает работу трактора в ночное время. Благодаря значительному дорожному просвету, балансирно-рессорной подвеске и мелкозвенчатым гусеницам трактор обладает хорошей маневренностью и высокой проходимостью в различных условиях работы.
Трактор ТДТ-40 Трактор ТДТ-40М Изготовитель – Онежский тракторный завод Выпускался с 1961 по 1966 год

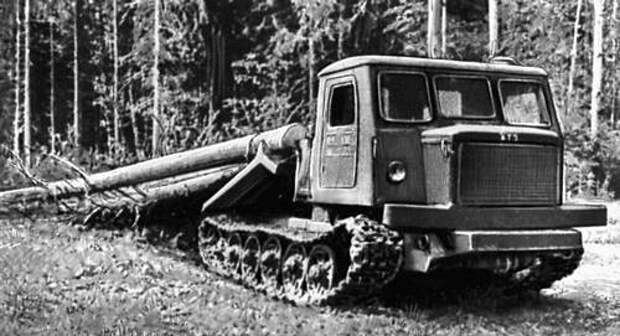

Гусеничный трактор ТДТ-40М класса 2 т создан на базе трактора ТДТ-40, предназначен для
трелевки мелкого и среднего леса.
Трактор Т-402
Трактор Т-402 создан на базе трактора ТДТ-40М и предназначается для
трелевки деревьев с лесосеки, а также для сплавных, транспортных и других
работ. Наряду со смещением подвески назад часть узлов (двигатель, кабина, коробка передач, лебедка, погрузочное устройство) передвинуты вперед, вследствие чего еще больше улучшены динамические качества трактора. Трактор оборудован металлической кабиной с вентиляцией. Облегчение запуска двигателя при низких температурах обеспечивается подогревателем двигателя и топлива.
Технические характеристики тракторов
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Фотогалерея Онежского тракторного завода
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
По вопросам сотрудничества
обращаться:
lastik000@rambler. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Запрещается копирование без соблюдения авторских прав! Copyright 2007 – 2009 WWW.LAND-TECH.NAROD.RU |
В отличие от трактора ТДТ-40 он может
использоваться и на других лесохозяйственных работах.
.длина
при поднятом погрузочном щите
.вперед
с.
ru|
|
|
содержание .. 29 30 31 32 33 34 35 36 37 38 39 40 ..
содержание .
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В отличие от трактора ТДТ-40 он может
использоваться и на других лесохозяйственных работах.
Значительной модернизации подверглись ходовая
часть и лебедка.
.длина
при поднятом погрузочном щите
.вперед
с.

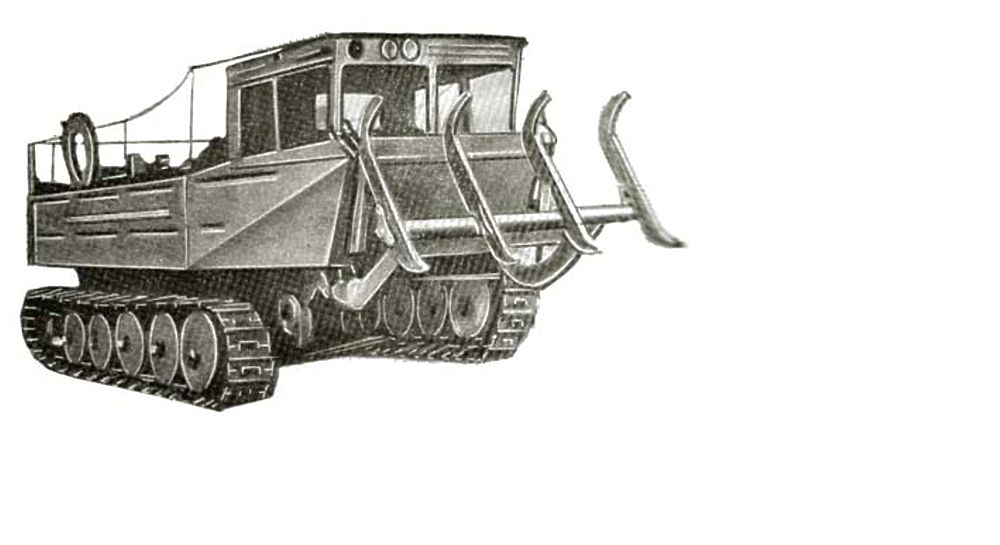

Трактор Т-402 является базовой моделью для
преобразования в лесохозяйственную, дорожно-строительную
и другие модификации. На тракторе установлены двигатель
в 55 л.с. и
коробка с измененным передаточным отношением, что
обеспечивает улучшение тяговой характеристики трактора.
.длина
при поднятом погрузочном щите
.вперед
с.
.
29
30
31
32
33
34
35
36
37
38
39 40
..ZB1PS Шасси устройства zBUS с питанием
Обзор
zBUS — это высокоскоростная малошумящая шина TDT для модулей System 3. Автобус встроен в шасси устройства, которое служит корпусом для монтажа в стойку для большинство модульных устройств линейки System 3, за исключением процессоров RZ, которые имеют собственный встроенный блок питания и компьютерный интерфейс.
Как показано на функциональной схеме ниже, шина распределяет связь и мощность во всей системе.
| Функциональная схема zBUS |
Одно или два модульных устройства могут быть установлены в передних отсеках шасси, обеспечивая
легкий доступ к разъемам на передней панели.
Интерфейсный модуль может быть установлен в
второй задний отсек для шасси с программируемым устройством. Несколько шасси
могут быть сопряжены для пользовательских конфигураций системы, а отдельные модули могут быть
добавляются или удаляются по мере необходимости.
Блок питания
Шасси ZB1PS оснащено встроенным переключаемым источником питания (115 В / 220 В). Блок питания встроен в корпус и не может быть удален. Маленький вентилятор находится внутри блока питания и обеспечивает охлаждение во время подача активна.
См. руководство по эксплуатации ZBPS1. для получения информации о мощности и безопасности.
Использование ZB1PS
| Вид спереди |
| Вид сзади |
Подача питания на шасси
Осторожно
Оставляйте зазор не менее 2 см с каждой стороны корпуса для
правильное охлаждение. Вентилятор расположен на правой стороне шасси.
Вентиляционные отверстия также предусмотрены на панели блока питания и еще
внутренний вентилятор находится внутри корпуса блока питания. Установка
шасси с закрытой вентиляцией может привести к неисправности или возгоранию.
Осторожно
Используйте только шнур питания из комплекта поставки.
Чтобы включить ZB1PS:
Расположите корпус так, чтобы и выключатель питания, и кабель питания были легко доступны.
Убедитесь, что выключатель питания выключен, затем подсоедините шнур питания.
Убедитесь, что переключатель области напряжения установлен правильно. Для стандартных розеток в США следует переключиться на 115 В.
Включите питание. Зеленый светодиод выключателя питания должен гореть.
Световой индикатор
Переключатель на передней панели включает блок питания корпуса и имеет индикатор
свет. Зеленый светодиод на выключателе питания загорается при переключении шасси.
на. Свет будет быстро мигать, когда он получит команду от программного обеспечения и
медленно, чтобы указать на ошибку связи (проверьте все кабельные соединения).
Отключение питания от корпуса
Осторожно
При отсоединении шнура питания от блока питания или розетки розетки, беритесь за вилку, а не за шнур, чтобы не повредить кабель.
Для отключения ZB1PS:
Выключите выключатель питания.
Отсоедините шнур питания от источника питания.
Отсоедините шнур питания от сетевой вилки.
Добавление и удаление модулей
Перед добавлением или удалением модулей убедитесь, что ZB1PS выключен.
Чтобы снять модуль с шасси:
Отвинтите два винта с накатанной головкой в углу лицевой панели модуля.
Вытащите разъемы BNC на передней панели. Т-образный разъем BNC отлично подходит для извлечения устройств zBUS.
Чтобы добавить модуль в шасси:
Вставьте модуль в пустой отсек и надавите назад, пока он не сядет на разъем.
Закрепите модуль винтами с накатанной головкой.
Технические характеристики ZB1PS
| Шасси | |
|---|---|
| Высота | 1U |
| Ширина | Стандартный монтаж в 19-дюймовую (482,6 мм) стойку |
| Блок питания (встроенный) | |
| Максимальное рабочее напряжение | HI на землю 230 В макс. LO на землю 230 В макс. |
| Номинальное напряжение сети | 115/230 В, 50/60 Гц, 40 ВА переменного тока |
| Категория установки | Кат. II |
| Окружающая среда | |
| Рабочая температура | от 0°C до 45°C |
| Температура хранения | от 5°C до 40°C |
| Влажность | 80% для температуры до 31°C, уменьшение линейно до 50% относительной влажности при 40°C |
| Максимальная высота | 2000 м |
| Степень загрязнения | 2 (только для использования внутри помещений) |
| Предохранители источника питания | |
| Предохранитель с задержкой срабатывания Серия 239P | 2 предохранителя |
| Рабочая температура | от -55°C до 125°C |
| Номинальный ток | 0,500 А |
| Номинальное напряжение | 250 В |
| Рейтинг прерывания | 10 000 ампер при 125 В переменного тока, коэффициент мощности 0,7–0,8 35 ампер при 250 В переменного тока, коэффициент мощности 0,7–0,8 |
Многополевые магнитные динамики MF1 — TDT Hardware Hub
Обзор
TDT Multi-Field Magnetic Speakers обеспечивают высокую производительность и точность воспроизведения в широком диапазоне частот.
полосы пропускания и обеспечивают большую мощность на более низких частотах, чем наши электростатические
компьютерные колонки. Они хорошо подходят для лабораторных видов с более низкой частотой
слуха и для исследований воздействия шума.
Съемный наконечник позволяет настроить их как для свободного поля, так и для закрытого поля. использовать. Конфигурация с закрытым полем использует внутренний параболический конус. предназначен для максимизации выходного сигнала и минимизации искажений. Наконечник сужается, чтобы держать Трубка из ПВХ с наружным диаметром ⅛ дюйма. Монодинамик поставляется с двумя трубками по 10 см и комплект с двумя динамиками состоит из четырех 10-сантиметровых трубок.
Примечание
Также доступны ушные вкладыши для прямого применения (трубка не требуется).
Динамики имеют прочный алюминиевый корпус и встроенное отверстие с резьбой 8-32.
для стандартного лабораторного оборудования. Монодинамик включает в себя
алюминиевая подставка и комплект из двух динамиков включает в себя различные алюминиевые
крепление/базовые фитинги для облегчения позиционирования.
В каждый комплект MF1 (серийный номер >1200) также входит USB-накопитель с несколькими
построены калибровочные кривые закрытого поля и свободного поля для конкретных динамиков (файлы TCF)
во время финальных испытаний в ТДТ. Эти файлы используются с программным обеспечением BioSigRZ.
При использовании динамиков MF1 выше 30 кГц в режиме свободного поля
TDT рекомендует использовать файлы TCF для конкретных динамиков вместо общих файлов.
кривые динамиков, предоставленные при установке BioSigRZ (хранятся по умолчанию в C:\TDT\BioSigRZ\TCF\ ).
Динамики могут управляться напрямую от RZ6 или с помощью TDT SA1 или Стереоусилители SA8.
Номера деталей:
MF1-M — Моно, один динамик
MF1-S — Стерео, два динамика
Многополевые конфигурации
Динамик MF1 состоит из динамика свободного поля и динамика закрытого поля.
переходник – конический наконечник и линейный фильтр для использования в закрытом поле. RCA к BNC
адаптер и подставка также предоставляются.
Использование MF1 для работы в свободном поле
Компонент основного динамика MF1 можно использовать для создания звука в свободном пространстве. динамик можно подключить к источнику через разъем RCA, расположенный на задней панели корпуса MF1. При использовании стереоусилителя, встроенного в RZ6, просто подключите прилагаемый кабель RCA от MF1 к одному из выходных разъемов BNC на RZ6 с помощью прилагаемого адаптера RCA-BNC.
Осторожно
Если динамик настроен для использования в свободном поле, будьте осторожны, чтобы не прикосновение к открытой мембране динамика.
Настройка MF1 для работы в закрытом поле
Для работы в закрытом поле адаптер ближнего поля прикрепляется к лицевой стороне динамик с помощью трех винтов с шестигранной головкой. Параболический наконечник монтируется в утопленное гнездо на адаптере закрытого поля и надежно удерживается на месте с помощью уплотнительное кольцо в основании наконечника.
Динамик можно подключить к источнику через разъем RCA, расположенный на
задняя часть корпуса MF1.
При использовании стереоусилителя, встроенного в RZ6,
просто подключите прилагаемый кабель RCA от MF1 к одному из выходов BNC
разъемы на RZ6 с помощью прилагаемых адаптеров RCA-BNC.
Важно
При использовании MF1 в конфигурации с закрытым полем входящий в комплект поставки сетевой фильтр CF должен быть установлен между адаптером BNC-RCA и кабелем RCA. Этот фильтр минимизирует искажения на низких частотах в закрытом поле.
Чтобы настроить MF1 для закрытого поля:
Убедитесь, что черное уплотнительное кольцо установлено на задней стороне адаптера CF, как показано на рисунке.
Прикрепите адаптер CF к передней части динамика с помощью трех прилагаемых Винты с шестигранной головкой ¼ x 4-40.
Убедитесь, что синее уплотнительное кольцо находится в основании нужного наконечника, как показано на рисунке.
Вставьте один из наконечников в канавку адаптера CF. Убедитесь, что наконечник в гнезде.
При использовании наконечника трубки аккуратно вставьте трубку в
узкий конец наконечника.Подсоедините адаптер BNC к RCA к порту усилителя BNC устройства-источника.
Присоедините фильтр CF к кабелю RCA.
Фильтр CF только для закрытой конфигурации
При использовании наконечника трубки аккуратно вставьте трубку в
узкий конец наконечника.При желании прилагаемую подставку можно прикрепить к динамику с помощью винт с накатанной головкой.
- Подключите MF1 к усилителю с помощью кабеля RCA (с прикрепленным фильтром CF).
При использовании конфигурации с закрытым полем для экспериментов предоставленный PVC
трубка лучше всего передает сигнал, когда она держится прямо. Обратите внимание, что
производительность динамика зависит от используемой системы сопряжения и уха слушателя.
предмет. Все конфигурации динамиков должны быть откалиброваны в соответствии с вашими конкретными требованиями.
конфигурация. Технические характеристики, измеренные при определенных контролируемых
Условия приведены для целей сравнения.
При использовании программного обеспечения BioSigRZ см.
руководство по АБР
или Руководство DPOAE
советы по калибровке.
Технические характеристики MF1
| Вес | Свободное поле: ~216 г Закрытое поле: ~277 г |
| Внешний диаметр | 6,6 см |
| Глубина | Свободное поле: 3,6 см с трубчатым наконечником: 6,8 см с ушным вкладышем*: 7,1 см |
| Типовой выходной сигнал (пиковое значение входного сигнала ±1 В) | Свободное поле: 87 дБ SPL на расстоянии 10 см Закрытое поле: 100 дБ SPL в переходнике объемом 0,1 см3 |
| ТГД | <=1% от 1 кГц до 50 кГц |
| Полное сопротивление | 4 Ом |
| Максимальная мощность привода | 75 Вт (для усилителей сторонних производителей) |
* Доступно по запросу.
