Инструкция по изготовлению и обжиму РВД

Производство рукавов высокого давления как и арматуры к ним подчинено международным стандартам, например, SAEJ1273 и DIN2066.2002-10. Данные стандарты дают общие рекомендации о конструкции фитингов и утверждают присоединительные размеры фитингов, определяют возможные варианты сопряжений. В своем большинстве шланги, фитинги и обжимные муфты разных производителей не являются взаимозаменяемыми. Они имеют практически одинаковую конструкцию и размеры, но максимальное качество готового РВД производители гарантируют только при использовании комплектующих одной марки и соответствующей серии. В некоторых случаях производители допускают перекрестное использование арматуры других компаний после проведения соответствующих тестов.

Следующие рекомендации помогут Вам произвести правильный обжим РВД.

Подбор шланга для изготовления РВД

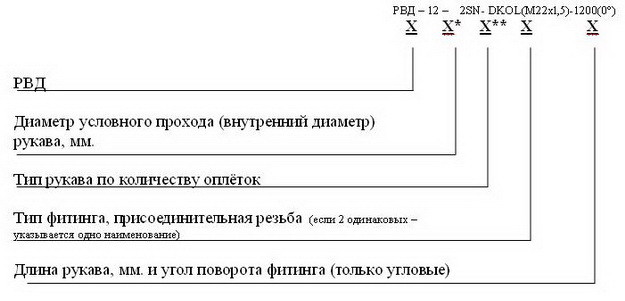

Основные определения, типы и маркировка рукавов высокого давления, а также методы подбора гидравлических шлангов Вы можете найти на странице Правильный выбор и установка рукавов высокого давления

Выбор фитингов для РВД

На выбор фитингов влияют порты, к которым будет подключаться шланг, и страна происхождения. Несмотря на многочисленные попытки стандартизации и рационализации типов соединений, все еще существует множество систем соединений благодаря национальным и международным стандартам, и даже в силу индивидуальных требований конкретных клиентов или сегментов рынка. Обычно для гидравлических систем используются пять основных систем фитингов, хотя полный их список намного длиннее.

Основные системы сопряжений:

Германия – (DIN)
Великобритания – (BSP)
Франция – (GAS и метрическая)
Северная Америка – (SAE)
Япония – (JIS)

Чтобы обеспечить долгую службу и работу без утечек, при проектировании необходимо учитывать модель фитинга и тип уплотнения. Обычно фитинги идентифицируются по внешнему виду, поверхности/типу уплотнения или по типу/форме резьбы. Руководство по идентификации фитингов, которое поможет Вам также идентифицировать тип резьбы и уплотнения можно найти на нашем сайте Идентификация типа фитинга.

Настоятельно рекомендуется использовать фитинги и пресс-втулки одного производителя и типа, соответствующего данному шлангу. Информацию о применяемых типах шлангов и соответствующей им арматуре можно найти в каталогах производителей шлангов и арматуры. Кроме того у любого производителя арматуры можно получить Таблицы обжима РВД. В таблицах указано, какие пресс-втулки и фитинги необходимо применять для той или иной серии шланга, а также рекомендуемый размер обжима пресс-втулки, т.е. наружный диаметр втулки после опрессовки. Таблицы обжима некоторых производителей вы можете найти на нашем сайте или запросить в офисе компании Дизель-сервис Петрозаводск.

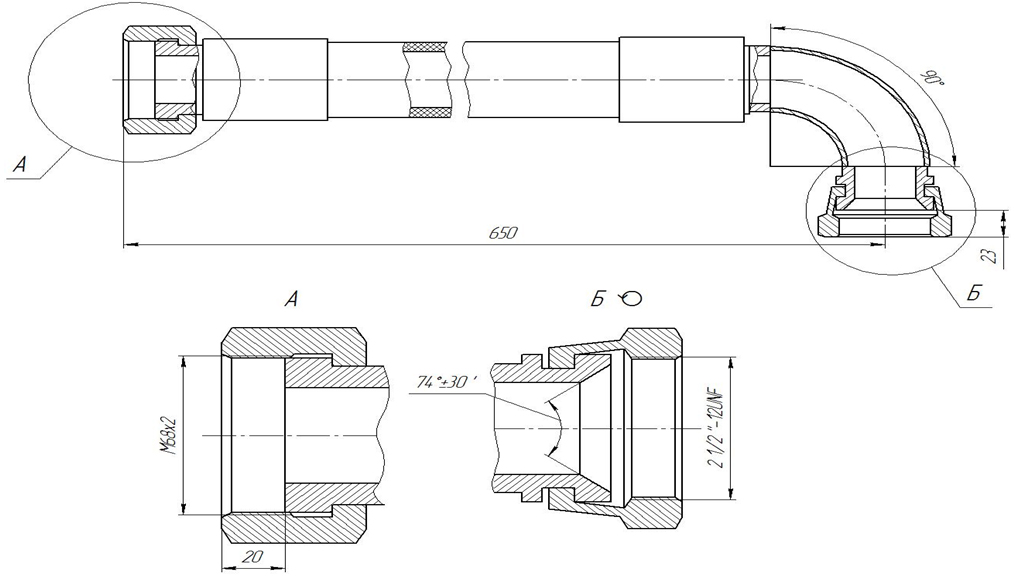

Определение необходимой длины отреза шланга

Определение длины шланга в сборе производится в зависимости от типа установленных фитингов:

Для вычисления необходимой длины отреза шланга производим замер длины “С” фитингов. “С” – это размер от точки измерения длины рукава в сборе до упорного буртика на фитинге.

Также при расчете длины отреза шланга необходимо учитывать величину “L3” – удлинение готового РВД за счет удлинения пресс-втулок в процессе обжима. Данная величина эмпирическая и определяется опытным путем. Обычно общее удлинение РВД в сборе для 1- и 2-оплеточных шлангов лежит в пределах 0,5Dу – 1,5Dу, а для 3- и 4-оплеточных шлангов 0,3Dу – 1Dу, где Dу – условный проход шланга.

Таким образом, длина отреза шланга рассчитывается по формуле:

Lh = L-C1-C2-L3, где:

Lh – длина отреза шланга,
L – длина РВД в сборе по каталогу,
С1 – длина плеча фитинга 1,
С2 – длина плеча фитинга 2,
L3 – удлинение, которое образуется при обжиме втулок.

Для производственных линий по изготовлению рукавов высокого давления стандартом DIN2066.2002-10 установлены следующие предельные отклонения длин РВД в сборе:

Длина шланга в сборе, мм	Отклонение длины в мм для размеров РВД
Длина шланга в сборе, мм	До 25 мм	Свыше 25 мм
До 630	+ 7 – 3	+ 12 – 4
Свыше 630 до 1250	+ 12 – 6	+ 20 – 6
Свыше 1250 до 2500	+ 20 – 6	+ 25 – 6
Свыше 2500 до 8000	+ 1,5% – 0,5%
Свыше 8000	+ 3% – 1%

Отрезание необходимой длины шланга

Любые шланги обычно хранятся в бухтах. Для хранения и разматывания гидравлических и пневматических рукавов удобно применять стойки с вращающимися корзинами типа CR-6 CR-7 D-Hydro OY. Такие стойки удобны тем, что в непосредственной близости от мастера и от отрезного станка могут быть расположены сразу несколько наиболее распространенных шлангов. Корзины располагаются друг над другом, что способствует максимальной экономии рабочего пространства. www.dhydro.com.ru

Для отрезания гидравлических шлангов используются специальные отрезные станки типа CM-70 CM-100 с ротационным лезвием (гладким или зубчатым).

Перед тем как отрезать необходимую длину шланга убедитесь, что шланг в начале бухты имеет ровный срез, металлические оплетки не поржавели и внутренняя трубка не имеет повреждений.

! Важно: При отрезании шланга необходимо контролировать, чтобы срез был строго перпендикулярен оси шланга, при этом достигается максимальная площадь контакта пресс-втулка – шланг.

При отрезании происходит местный нагрев металлических оплеток и внутренней трубки шланга с оседанием резиновый пыли на стенках внутренней трубки. Всю грязь необходимо удалить. При работе необходимо контролировать, чтобы лезвие отрезного станка было острым, притупленное лезвие дает больший местный нагрев.

! Нельзя применять абразивные круги для отрезания РВД, прежде всего это связано с большим количеством абразивных частиц, попадающих в шланг.

Зачистка наружного и внутреннего слоя резины на шланге

Обычно 3-х, 4-х, 6-и навивочные шланги требуют зачистки наружного, а иногда и внутреннего слоя резины, в зависимости от применяемых типов фитингов. Необходимость зачистки указывается в каталогах на продукцию, а также в таблицах обжима. Также для навивочных шлангов существуют так называемые “No-Skive” системы, когда втулка имеет специальную конфигурацию, не требующую предварительной зачистки РВД, например некоторые серии фитингов Tieffe и Parker.

При необходимости производите зачистку наружного слоя шланга при помощи специального окорочного станка HS-50 с соответствующим рабочим органом. Длина зачистки наружного слоя указана в Таблицах обжима. Зачистка по глубине производится до металлических оплеток насколько это возможно без повреждения оплеток.

При установке фитингов с двойным замком типа Interlock аналогичным образом производится зачистка внутреннего слоя резины с использованием соответствующего рабочего органа для HS-50. Длина зачистки внутреннего слоя также указана в Таблицах обжима. Направление вращения ножа при зачистке спиральных (навивочных) РВД всегда должно совпадать с направлением навивки, в противном случае произойдет повреждение металлического корда. Не забывайте менять напраление вращения ножа при переходе от зачистки наружного слоя к зачистке внутреннего слоя.

! Важно. Аккуратно и постепенно производите регулировку ножей рабочих органов HS-50, чтобы не произошло “закусывание” шланга. Будьте особенно бдительны при зачистке РВД из Юго-Восточной Азии, они не отличаются стабильностью размеров, поэтому “закусывание” шланга может происходить при зачистке шлангов, нарезанных с одной бухты.

! Недопустимо использование абразивных и зубчатых инструментов для зачистки наружных и внутренних слоев РВД. После зачистки наружных и внутренних слоев необходимо обязательно очистить рукав от остатков резиновой стружки.

Нужно помнить, что неправильно выбранная длина зачистки может привести к преждевременному выходу РВД из строя:

если длина зачистки меньше рекомендуемой, то возможно вырывание фитинга из шланга вследствие уменьшенной площади контакта втулка-шланг;
если длина зачистки больше рекомендуемой, то происходит повреждение металлических оплеток вследствие действия окружающей среды.

Установка обжимных втулок на шланг

На шланги, не требующие зачистки (NO-Skive), пресс-втулка устанавливается до упорного буртика. На шланги, требующие зачистки (Skive), пресс-втулка устанавливается до замка так, чтобы оставался зазор равный по ширине замку фитинга. Если арматура и шланг правильно подобраны, и соответствуют заявленным стандартам, то сборка не требует чрезмерных усилий.

Некоторые рукава высокого давления, произведенные по ГОСТ, имеют больший наружный диаметр по сравнению с РВД стандарта DIN. Такие шланги не рекомендуется применять совместно со втулками DIN. В случаях крайней необходимости использования рукавов ГОСТ, необходимо произвести частичную зачистку наружнего слоя на глубину минимальную, но достаточную для установки втулки DIN.

Кроме того необходимо соответствующим образом скорректировать размер обжима РВД из таблицы. Для сочетаний шланг ГОСТ и втулка DIN желательно использовать метод контроля калибрами, т.к. метод контроля измерением даст большую погрешность.

Установка фитингов

При установке фитинга всегда контролируйте, чтобы замок пресс-втулки строго совпадал с пазом замка на фитинге.

Фитинги с пластиковым стопорным кольцом необходимо собирать аккуратно, чтобы не повредить кольцо. Поврежденное стопорное кольцо необходимо заменить и проконтролировать, чтобы после установки фитинга в шланг оно плотно прилегало к пресс-втулке, препятствуя ее перемещению до момента обжима шланга.

Для упрощения процесса установки фитингов хвостовую часть фитинга – ниппель можно смазывать мыльным раствором или специальным маслом, химически совместимым с материалом внутренней трубки шланга. Старайтесь использовать минимально необходимое количество смазки для сборки РВД.

При сборке РВД с фитингами Interlock необходимо также внимательно контролировать положение втулки на шланге и взаимное расположение замков на пресс-втулке и фитинге. Сборка некоторых РВД с фитингами Interlock вручную без использования пневмотолкателя может быть достаточно трудоемкой и есть риск установить фитинг не до конца. Чтобы избежать этого используйте простой прием:

установите втулку до конца без фитинга и отметьте положение ее края, поставив точку на поверхности шланга
установите фитинг и проконтролируйте, чтобы положение втулки на шланге не изменилось, замки втулки и фитинга полностью совпадали

При больших объемах производства рукавов высокого давления желательно использовать пневмотолкатель для установки фитингов, он увеличивает скорость сборки РВД и качество обжима, т. к. при сборке РВД воздействует на внутреннюю трубку шланга с минимальным, но достаточным усилием без ударных нагрузок.

Важно! Всегда контролируйте, чтобы втулка с фитингом были установлены на шланг до конца. При неполной установке уменьшается площадь контакта сопряжений втулка-шланг и фитинг-шланг, что может привести к вырыванию фитинга из шланга или прорыву рабочей жидкости между ниппелем фитинга – «ершиком» и внутренней трубкой шланга.

Если Вы используете арматуру азиатского происхождения, то проверяйте совместимы ли фитинг и втулка до установки их на шланг. Бывают ситуации, когда диаметр замка на фитинге больше диаметра отверстия замка на втулке. В этом случае придется вынимать установленный фитинг из шланга для его замены, а эта операция может быть затруднительной.

Нельзя использовать РВД, если после обжима замок фитинга и втулки не совпадают – это приведет к вырыванию фитинга из шланга в процессе его работы под нагрузкой и создаст опасность для окружающих. Такой шланг должен быть отбракован. www.dhydro.com.ru

Для многих рукавов высокого и низкого давления производителем техники предусматривается установка защиты на шланг, препятствующей его разрушению от внешних воздействий: абразивного трения, высокой температуры и огня, химических веществ и действия окружающей среды. В зависимости от назначения защита может быть выполнена в виде спиралей металлических или пластмассовых, силиконовых или тканевых чехлов. Здесь надо отметить, что спирали и силиконовые рукава устанавливаются на готовый РВД, а вот некоторые виды текстильной защиты необходимо устанавливать перед процессом обжима РВД, так как край защиты зажимается под пресс-втулку. При данном способе установки очень важно, чтобы край защиты заходил под втулку только до первого ободка на втулке. Нарушение этого правила снижает срок службы РВД. Для упрощения процесса сборки РВД удобнее устанавливать текстильную защиту на готовый РВД при помощи дополнительных обжимных колец из алюминия, которые устанавливаются поверх основной пресс-втулки.

Иногда производителем техники предусмотрена установка специальных шлангов с особыми свойствами, например серия РВД Parker Tough Cover и Super Tough абразивная стойкость их верхнего слоя в сотни раз может превышать стойкость обычных шлангов при одинаковом наружном диаметре. Замена таких рукавов на обычные РВД с внешней защитой не всегда возможна.

Определение углов установки фитингов

В случае, когда оба фитинга на рукаве высокого давления имеют угол искривления отличный от нуля, необходимо определить их взаимное расположение по отношению друг к другу. В соответствии с DIN2066.2002-10 угол между фитингами определяется следующим образом: Если дальний от Вас фитинг расположить изгибом строго вверх, то при повороте ближнего к Вам фитинга по часовой стрелке получится угол взаимного расположения фитингов, который и указывается в технических заданиях на изготовление РВД.

Необходимо помнить, что от правильности установки угла зависит срок службы РВД, т.к. отклонение угла установки приводит к возникновению дополнительных нагрузок на шланг – скручиванию, а навивочные шланги довольно плохо работают на скручивание. При сборке РВД также желательно, чтобы направление и плоскость рабочего изгиба РВД совпадали с естественным направлением и плоскостью изгиба шланга. Шланг хранится в бухтах и имеет естественный изгиб, а совпадение плоскостей и направлений рабочего и естественного изгибов способствует более долговечной работе РВД.www.dhydro.com.ru

Максимальное отклонение установки угла между фитингами не должно превышать ±5° в соответствии с DIN2066.2002-10

Выбор и установка обжимных кулачков

Выбираем и устанавливаем необходимые обжимные кулачки в станок в соответствии с инструкцией к обжимному оборудованию. Выбор комплекта кулачков производится исходя из необходимого размера обжима, который указан в таблицах обжима. Таблицы обжима можно получить у производителей или продавцов арматуры. Каждый производитель выпускает свои таблицы обжима, их схожесть условна, поэтому желательно использовать данные из таблиц именного того производителя, чью арматуру Вы используете.

Размер кулачка, его номер, указан на торце. После определения размера обжима выбирается ближайший номер кулачков меньше необходимого размера обжима. Например, размер обжима по таблице 23,7 мм, ближайший размер кулачков будет 22 (Yeong Long) или 23 (D-Hydro OY) в зависимости от производителя оборудования, тогда для получения заданного размера обжима на дисплее необходимо установить следующие значения: www.dhydro.com.ru

Yeong Long: 22 (номер кулачка) + 1,7 (значение на дисплее) = 23,7 мм
D-Hydro OY: 23 (номер кулачка) + 0,7 (значение на дисплее) = 23,7 мм

После установки комплекта кулачков и настройки размера обжима устанавливаем конец РВД с фитингом и втулкой в станок и производим обжим. При установке фитинга в кулачки необходимо контролировать, чтобы пресс-втулка была полностью покрыта кулачками и установлена глубже торца кулачков на несколько миллиметров. В противном случае при обжиме втулка удлиняется и на торце втулки образуется наплыв, при этом замок не полностью закрывается. Также в процессе установки нужно быть внимательным, чтобы не зажать гайку фитинга.

Отдельно необходимо отметить особенности обжима одночастных фитингов производства Parker и Manuli, это связано с тем, что у данных производителей втулка и фитинг представляют собой одно целое. Такие фитинги устанавливаются в кулачки так, чтобы линия на втулке совпадала с передним торцом обжимных кулачков. После правильного обжима на границе этой линии образуется наплыв как показано на рисунке.

Неправильный выбор размера обжимных кулачков может привести к раскалыванию втулки. Если размер установленных кулачков меньше чем это необходимо, то на поверхности пресс-втулки возникают большие продольные наплывы металла с высокой концентрацией напряжений, по которым втулка может расколоться в процессе дальнейшего обжима или уже в процессе эксплуатации. Раскалывание втулки в процессе эксплуатации приводит к вырыванию фитинга из шланга, потере масла и возможным травмам для окружающих. При правильном подборе кулачков продольные наплывы ровные и имеют малую высоту.

При неправильном подборе арматуры, размера обжима или некачественном шланге (арматуре) в процессе обжима может быть слышен хруст в шланге, который хорошо ощущается на ощупь. Наличие хруста свидетельствует о перерезании оплеток внутренними гранями втулки. В этом случае необходимо проверить качество комплектующих, особенно шланга и размеры обжима.

Такие РВД должны быть отбракованы оператором станка по косвенному признаку (хруст) еще на стадии обжима до выяснения причины брака.

Контроль правильности обжима измерением

После обжима измерьте диаметр втулки в двух плоскостях посредине ее длины так чтобы губки штангенциркуля или микрометра не касались наплывов на поверхности втулки. Диаметры втулки в ее начале, ближе к фитингу, середине или в конце могут незначительно отличаться, поэтому в качестве среднего значения диаметра принимают диаметр посредине длины втулки.

Предельные отклонения диаметра обжатой втулки от табличного +0….-0,2 мм. Если табличное значение не достигнуто, повторите обжим, уменьшая диаметр обжима с шагом 0,1 мм до достижения заданного значения.

После получения необходимого размера произведите операцию обжима второго фитинга и также произведите замер полученного диаметра. Возможно, потребуется дополнительная корректировка размера обжима. Далее можно обжимать серию РВД с выборочным контролем размеров втулок.

Не обжимайте повторно пресс-втулку по наплывам от первого обжима.

Правильный выбор размера обжима обеспечивает максимальную силу сцепления втулки и шланга, а также лучшее уплотнение между внутренней трубкой шланга и ниппелем фитинга. На рисунках видно, что в процессе обжима шланга происходит уменьшение внутреннего диаметра ниппеля на фитинге. Изменение внутреннего диаметра ниппеля в определенных пределах также является косвенным подтверждением правильности обжима.

При контроле правильности обжима методом изменения необходимо помнить, что у всех составных частей шланга и арматуры есть собственные допуски на каждый размер. В таблице представлены значения предельных отклонений параметров одного из итальянских производителей РВД и арматуры:www. dhydro.com.ru

Параметр	Предельные отклонения
Внутренняя трубка (наруж. диаметр)	±0,2 мм
Металлическая оплетка (наруж. диаметр)	±0,4 мм
Наружный слой резины (наруж. диаметр)	±0,5 мм
Втулка (толщина стенки)	±0,1 мм
Ниппель фитинга (наруж. диаметр)	±0,1 мм
Диаметр обжима	+0,0 -0,2 мм

Из таблицы понятно, что суммарный допуск для цепи размеров может быть больше предельных отклонений для табличных значений диаметра обжима, поэтому предпочтительнее пользоваться методом контроля с помощью проходных и непроходных калибров для проверки правильности обжима.

Контроль правильности обжима калибрами

Метод контроля основан на изменении внутреннего диаметра ниппеля в процессе обжима, что является косвенным доказательством достаточного усилия в сопряжении втулка-шланг-ниппель. Используйте калибры соответствующего типа в зависимости от типа фитинга мультиспиральные и Intrlock, в зависимости от типа РВД оплеточные и навивочные. Каждый производитель рекомендует использовать свои калибры, т.к. они могут отличаться по размерам. При этом все калибры имеют сходную конструкцию: рукоятку, проходную и непроходную части для контроля внутреннего диаметра ниппеля. Размеры калибров для контроля обжима РВД некоторых производителей можно найти на нашем сайте www.dhydro.com.ru.

После обжима РВД в соответствии с рекомендациями и достижении табличного размера обжима проверьте его правильность при помощи калибра. Вставьте «Непроходной» калибр в ниппель как показано на рисунке. Конец непроходной части калибра должен остановиться приблизительно на середине длины ниппеля, в таком случае необходимое сжатие достигнуто. Если непроходная часть калибра не задерживается, то произведите повторный обжим, уменьшая диаметр с шагом 0,1 мм до достижения необходимого размера.

Далее вставьте «Проходной» калибр в ниппель, он должен без усилий входить в ниппель до конца. Это свидетельствует, что размер обжима оптимален и ниппель фитинга не «пережат». Далее можно продолжать изготавливать серию РВД с выборочным контролем необходимой частоты.

Если «Проходной» калибр задерживается внутри ниппеля, то это свидетельствует, что фитинг «пережат». В таком случае сильно уменьшается внутренний диаметр ниппеля, что вызывает перепад давления в этой области, а также изменение расхода рабочей жидкости (дросселирование), а это может неблагоприятно сказаться на работе исполнительных механизмов.

Если один из компонентов: фитинг, втулка, шланг изменен (другая партия или другой производитель), то необходимо обязательно повторно проверить правильность обжима измерением и «проходным» и «непроходным» калибрами.

Необходимо отметить, что метод контроля калибрами успешно можно применять в основном при использовании фитингов европейского производства. Это связано с тем, что многие азиатские производители фитингов не регламентируют предельные отклонения на внутренний диаметр ниппеля или намеренно делают слишком большую толщину стенки ниппеля. Таким образом, большинство европейских калибров просто не влезают в отверстие ниппеля азиатских фитингов.

Испытание РВД

Испытание готовых РВД под давлением может быть обусловлено требованиями заказчика с целью проверки качества компонентов и соответствия РВД заявленным рабочим характеристикам.

Испытания производятся в соответствии со стандартом ISO 1402:2009 «Рукава рукава в сборе резиновые и пластмассовые. Гидравлические испытания», а также ISO 7751 1991/2011. Проверочное давление при испытаниях должно в два раза превышать максимальное рабочее давление, указанное на шланге. Испытания проводятся на специально оборудованных стендах с защитными экранами и системой контроля давления.

Необходимо помнить, что на шлангах указано как рабочее давление, так и разрывное. При подборе РВД по давлению необходимо руководствоваться только рабочим давлением. Разрывное давление является справочной величиной. Испытания разрывным давлением являются разрушающими и использовать РВД после таких испытаний нельзя.

Очистка внутренней трубки РВД

В процессе отрезания шланга, а также после установки фитинга с использованием смазки, внутри шланга могут оставаться частицы резиновой и металлической пыли, стружки и смазки. Данное явление неблагоприятно сказывается на работе гидравлических компонентов и может вызвать их преждевременный выход из строя.

Для очистки готовых РВД используются специальные пыжи, которые проталкиваются по внутренней трубке шланга при помощи сжатого воздуха, а также активная пена и специальные растворители. После очистки концы готового РВД должны быть закрыты пластмассовыми пробками или термоусадочными полиэтиленовыми заглушками.

Объемы выборки для контроля качества партии РВД

При серийном производстве нет возможности проверять все изготовленные РВД, поэтому в зависимости от объема партии производится выборка и полная проверка на соответствие всем требованиям для следующего количества готовых РВД:

Объем партии	Выборка для проверки	Дефекты для принятия партии	Дефекты для отказа партии
5 и менее	все	0	1
от 6 до 8	5	0	1
от 9 до 15	8	0	1
от 16 до 150	13	0	1
от 151 до 280	20	0	1

Например: если партия 150 шт. , то необходимо проверить 13 случайных РВД из всей партии. Если дефектов не обнаружено, то принимается вся партия, если обнаружен хотя бы один дефект, то вся партия проверяется полностью. Отбракованные РВД должны храниться отдельно с последующим уничтожением или переработкой в зависимости от сложности дефекта.

Получить консультацию наших специалистов по любым вопросам вы можете по телефону +7 (8142) 78-04-08, 76-48-33, 76-41-50

ООО “Дизель-сервис”
Климович Максим

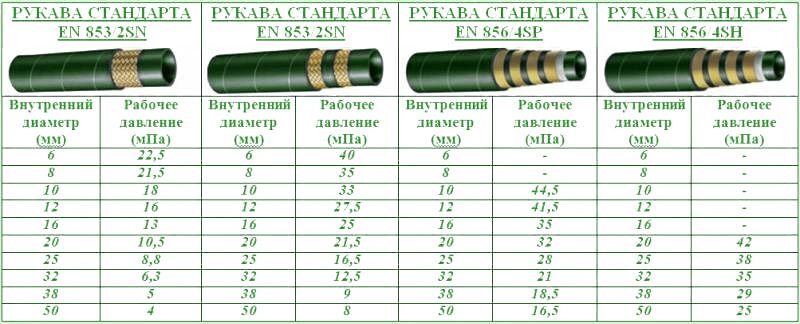

СВОДНАЯ ТАБЛИЦА ДИАМЕТРОВ И РАБОЧЕГО ДАВЛЕНИЯ СТАНДАРТНЫХ РВД ДЛЯ ВЫБОРА ШЛАНГА

Диаметр шланга можно определить по специальным расчетам и таблицам. Учитывайте, что в таблице указано только рабочее давление, разрывное давление в 4 раза больше. Подробную информацию пор конкретным типам шлангов РВД смотрите по ссылкам в таблице.

РВД 1SN и 2SN – универсальные шланги высокого давления стандарта DIN EN 853, наиболее часто применяемые в гидросистемах среднего и высокого давления. Типовое применение линии для подачи рабочей жидкости от гидрораспределителей в исполнительные приводы (гидроцилиндры, ротаторы, гидромоторы). Шланги 1SN и 2SN превышают требования ГОСТ 6286-73 по многим параметрам. При сборке перед Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой универсальными гильзами не требуют окорки.

РВД 1ST и 2ST – шланги высокого давления стандарта DIN EN 853, по давлению и применению аналогичны 1SN и 2SN, но имеют более толстый наружный слой резины (износостойкость). Шланги 1ST и 2ST превышают требования ГОСТ 6286-73 по многим параметрам, и так же обладают толстым защитным слоем резины. При сборке перед

Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой из-за толстой резины требуют применения специальных гильз и наружной окорки на специальном оборудовании.

РВД 1SC и 2SC – шланги высокого давления стандарта DIN EN 857, по давлению и применению аналогичны 1SN и 2SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 1SC и 2SC имеют уменьшенные радиуса изгиба. При сборке перед Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой универсальными гильзами не требуют окорки.

РВД 4SP и 4SH – шланги высокого давления стандарта DIN EN 856 применяемые в гидросистемах высокого давления при больших импульсных нагрузках. Типовое применение напорная линия от насоса высокого давления к гидрораспределителю, но могут устанавливаться на высоконагруженные исполнительные устройства. При сборке с фитингами multifit перед

Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой требуют наружной окорки шланга в виду более толстой проволоки корда и особенностей обжимной гильзы. РВД 4SH при сборке с фитингами INTERLOC перед опрессовкой требуют и внутренней окорки шланга

РВД SAE 100 R16 – универсальные шланги высокого давления, по давлению и применению аналогичны 1SN и 2SN, в России встречаются редко.

РВД SAE 100 R17 – шланги высокого давления, ориентированы на применение в сельхозтехнике (рынок USA) – аналогичны 1SN и 2SN – раздаточные линии на исполнительные устройства. В России встречаются редко, применять в разработке новой техники не рекомендуется. Конструктивная особенность – разное количество слоев силового корда на разных диаметрах.

РВД SAE 100 R12 – шланги высокого давления, ориентированы на применение в сельхозтехнике (рынок USA) – аналогичны РВД 4SP – напорные линии от насоса на распределитель. В России встречаются редко, применять в разработке новой техники не рекомендуется.

РВД SAE 100 R13 и SAE 100 R15 – шланги высокого давления, ориентированы на применение в технике с особо мощной гидравликой – гидростатическая трансмиссия, системы разрыва пластов, различная энергонасыщенная тяжелая и карьерная техника. Шланги R13 и R15 обладают самыми высоким параметрами по статическому давлению и импульсным нагрузкам. Конструктивная особенность – разное количество и конструкция силового корда на разных диаметрах. Требуется применение специальных фитингов и гильз INTERLOC и обязательное удаление наружного и внутреннего слоя резины с помощью окорочного станка.

При таком широком ассортименте рукавов высокого давления существуют и различные специализированные конструкции РВД. Например морозостойкий рукава для работы при значительных отрицательных температурах, термостойкие рукава, износостойкие рукава, особо гибкие и многие другие.

Таблица Ду и Рраб наиболее ходовых стандартных шлангов РВД. Подробные данные на рукава высокого давления смотрите по ссылкам в таблице.

Наименование	Соответствие стандартам на рукава высокого давления			Размер DN мм	5	6	8	10	12	16	19	25	31	38	51
	Соответствие стандартам на рукава высокого давления			Размер INCH	3/16″	1/4″	5/16″	3/8″	1/2″	5/8″	3/4″	1″	1. 1/4″	1.1/2″	2″
	Стандарты DIN	Стандарты SAE	Стандарты ГОСТ РФ	Особенности конструкции	Рабочее давление в бар (атм). Для определения в Мпа значение делить на 10.
Смотрите подробности: Шланг высокого давления DIN EN853 1SN SAE100R1AT DIN20022 одна оплеткаРВД 1SN	EN 853 1SN	SAE 100 R1AT	превышает ГОСТ 6286-73	оплетка 1 слой	250	225	215	180	160	130	105	88	63	50	40
Смотрите подробности: Шланг высокого давления DIN EN853 2SN SAE100R2AT DIN20022 две оплеткиРВД 2SN	EN 853 2SN	SAE 100 R2AT	превышает ГОСТ 6286-73	оплетка 2 слоя	415	400	350	330	275	250	215	165	125	90	80
РВД 1ST	EN 853 1ST	SAE 100 R1A	превышает ГОСТ 6286-73	оплетка 1 слой	250	225	215	180	160	130	105	88	63	50	40
РВД 2ST	EN 853 2ST	SAE 100 R2A	превышает ГОСТ 6286-73	оплетка 2 слоя	415	400	350	330	275	250	215	165	125	90	80
Смотрите подробности: шланг высокого давления compact DIN EN857 1SC ISO11237-1 одна оплеткаРВД 1SC	EN 857 1CS		превышает ГОСТ 6286-73	оплетка 1 слой		225	215	180	160	130	105	88	63	50	40
Смотрите подробности: Шланг высокого давления compact DIN EN857 2SC ISO 11237-1 две оплеткиРВД 2SC	EN 857 2SC		превышает ГОСТ 6286-73	оплетка 2 слоя		400	350	330	275	250	215	165	125	100	90
РВД R16		SAE 100 R16	превышает ГОСТ 6286-73	оплетка 1 слой	350	345	275	240	190	155	140	115
РВД R17		SAE 100 R17	превышает ГОСТ 6286-73	оплетка и 1 и 2 слоя		210	210	210	210	210	210	210
Смотрите подробности: Шланг высокого давления DIN EN856 4SP ISO3862-1 4SP DIN20023 четыре навивки аналог ГОСТ 25452-90РВД 4SP	EN 856 4SP		превышает ГОСТ 25452-90	навивка 4 слоя		500		460	425	400	380	320	210	185	175
Смотрите подробности: Шланг высокого давления DIN EN856 4SH ISO3862-1 4SH DIN20023 четыре навивки аналог ГОСТ 25452-90РВД 4SH	EN 856 4SH		превышает ГОСТ 25452-90	навивка 4 слоя							420	385	350	300	250
РВД R12	EN 856 R12	SAE 100 R12	превышает ГОСТ 25452-90	навивка 4 слоя				280	280	280	280	280	210	175	175
Смотрите подробности: Шланг высокого давления DIN EN 856 R13, SAE 100 R13, ISO 3862-1 R13 навивка и 4 и 6 слоев превышает ГОСТ 25452-90 РВД R13	EN 856 R13	SAE 100 R13	превышает ГОСТ 25452-90	навивка и 4 и 6 слоев							350	350	350	350	350
Смотрите подробности: Шланг высокого давления SAE 100 R15, ISO 3862-1 R15 навивка и 4 и 6 слоев превышает ГОСТ 25452-90 РВД R15		SAE 100 R15	превышает ГОСТ 25452-90	навивка и 4 и 6 слоев							420	420	420	420
