Металлические таблички для обозначения охранной зоны

Главная / Продукция / Металлоизделия / Металлические таблички для обозначения охранной зоны

ООО «СТМ-Инструмент» производит и поставляет металлические таблички для обозначения охранной зоны воздушных и подземных линий связи (охранная зона ВЛ и охранная зона кабеля).

Эти таблички называют и знаками и указателями и аншлагами, но независимо от названия они имеют одинаковое содержание и цветографическую схему знака.

Места установки табличек «охранная зона кабеля»

Кабельная трасса на местности вне населённых пунктов обозначается типовыми предупредительными знаками (аншлагами) и замерными столбиками. В населённых пунктах если нет возможности установки таких знаков, размещают таблички с обозначением кабельной линии на стенах зданий, на столбах, на заборах и др. Для защиты от повреждений укладывают сигнальную ленту, а для простоты обнаружения муфт и др. электронные маркеры.

Для информации о прохождении кабеля связи используется специальный знак «Охранная зона». Он может дополняться надписью «Копать запрещается». Знак «Охранная зона кабеля» должен быть установлен на определенном расстоянии от земли — на высоте человеческого роста, 1,7 м. На нем обязательно размещение таких данных, как адрес и телефон эксплуатирующего линию предприятия, размеры охранной зоны.

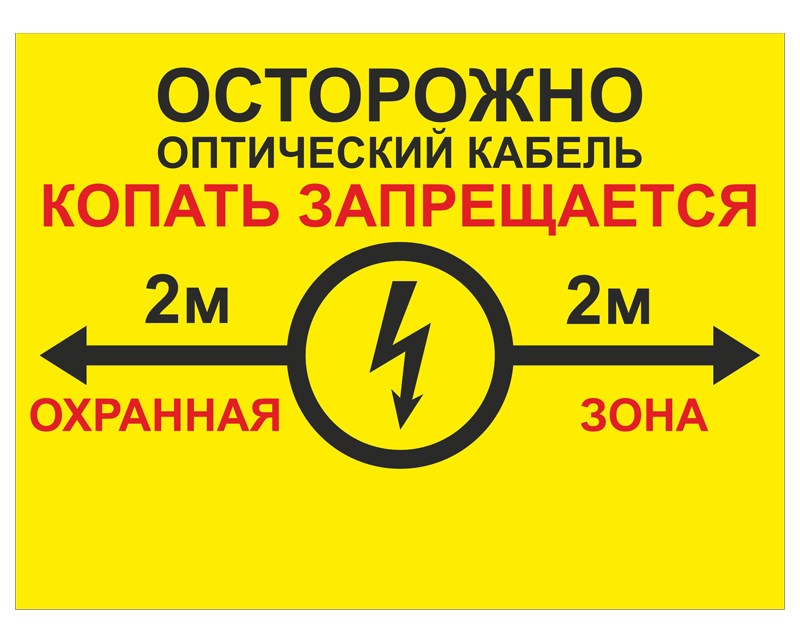

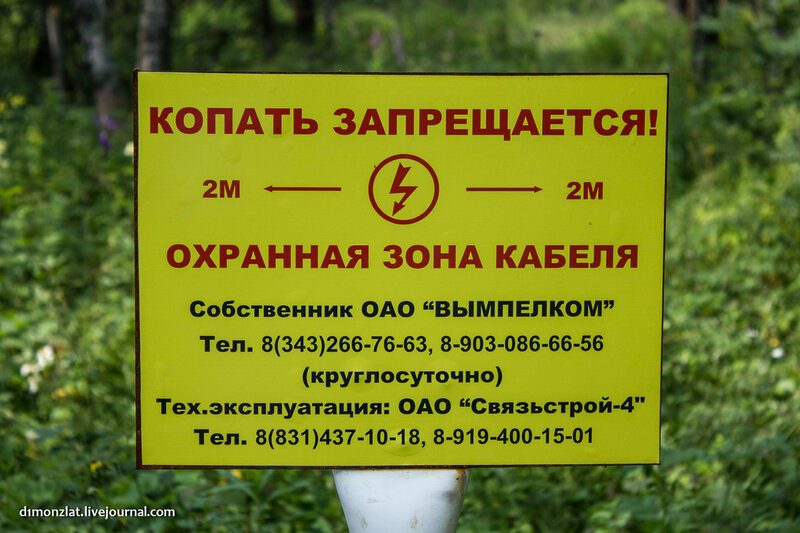

Рис.1 Знаки «Охранная зона кабеля»

На трассе кабельной линии, проложенной в незастроенной местности, должны быть установлены опознавательные знаки. Трасса кабельной линии, проложенной по пахотным землям, должна быть обозначена знаками, устанавливаемыми не реже чем через 500 м, а также в местах изменения направления трассы.

.Указатели кабельных трасс устанавливаются через 100-150 метров на прямолинейных участках трассы, а также на всех поворотах и у соединительных муфт. Для кабельных линий напряжением 35 кВ и выше составляют исполнительный чертеж продольного профиля с указанием высотных отметок мест расположения муфт, колодцев, подпитывающих мест.

Способы установки знаков «охранная зона»

Обозначение трасс прокладки кабелей связи осуществляется установкой замерных столбиков. Они изготавливаются из железобетона, металла, пластика и металлокомпозита.

Замерные столбики должны быть установлены на загородных участках трассы и в сельских населенных пунктах при прокладке кабелей связи с металлическими жилами и оптических в следующих местах трассы:

а) против каждой муфты;

б) на поворотах трассы;

в) на пересечениях автомобильных и железных дорог, водных препятствий, газонефтепроводов, силовых и кабелей связи, водопровода, канализации и других подземных коммуникаций;

г) на прямых участках трассы через промежуток от 250 до 300 м друг от друга.

Рис.2 Виды замерных столбиков.

На столбиках устанавливаются таблички-указатели (знаки) обозначения и охраны кабельных линий.

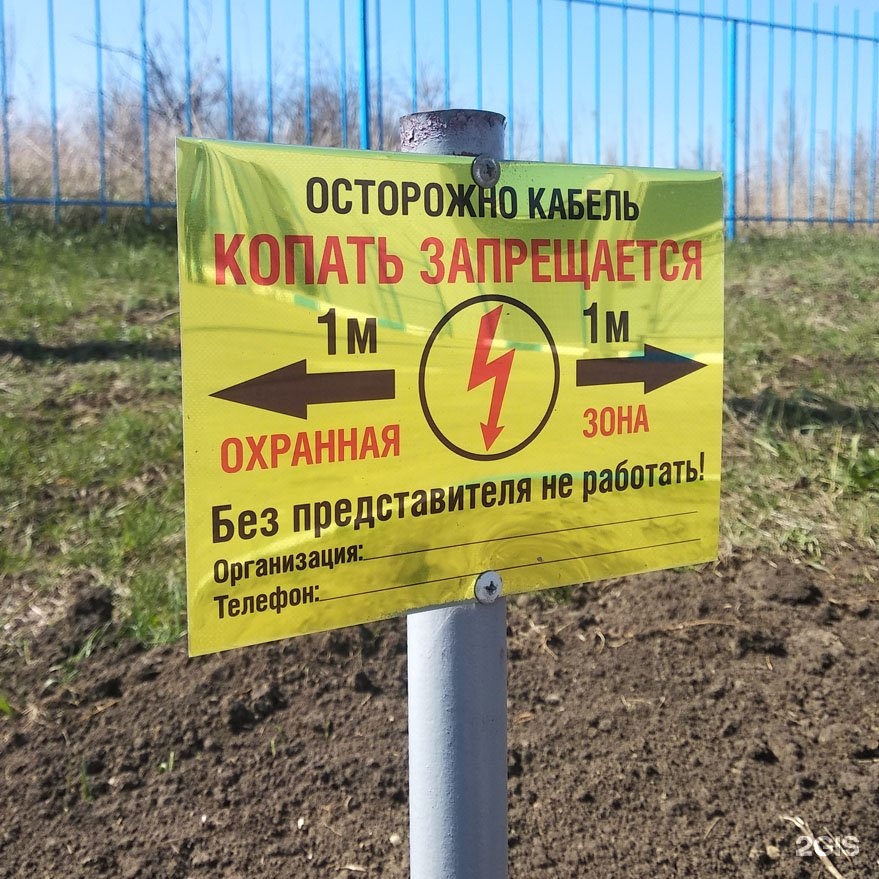

Рис.3 Замерный пластиковый столбик с знаком 300х400 мм «Охранная зона кабеля»

Размеры табличек и знаков обозначения охранной зоны.

Основные размеры знаков и табличек для обозначения охранной зоны воздушных и подземных линий электропередач это 210х280 мм и 300х400 мм.

В отдельных случаях для обозначения подземных линий применяются знаки размером 300х300 мм.

Цветовые решения табличек указателей линий связи.

Цвет фона знаков – белый или желтый. Указывается собственно название таблички-аншлага (ОХРАННАЯ ЗОНА КАБЕЛЯ или ОХРАННАЯ ЗОНА ВЛ) , ширина охранной зоны , наименование владельца линии его адрес и телефон.

Материалы и технологии изготовления табличек маркировки охранных зон.

Для изготовления знаков в ООО «СТМ-Инструмент» используется оцинкованная сталь толщинами 1,0….2.0 мм. Знаки из такого металла обладают достаточной жесткостью и сопротивляемостью к атмосферным воздействиям. Сверху металл покрывается полимерной полиэфирной краской белого или желтого цвета.

На табличках методом лазерной резки выполняются необходимые отверстия для крепления знака к столбику.

Рис.4 Знак «Охранная зона ВЛ»

Изображение наносится с помощью УФ-печати., на металл , или накатки пленки с защитной ламинацией или дополнительным слоем УФ-лака.

Ознакомитесь с другими нашими изделиями на сайте http://stm-tools.ru/

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

Выдержка из Постановления Правительства РФ от 24 февраля 2009 г. №160 о порядоке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон:

1.Требования к границам установления охранных зон объектов электросетевого хозяйства

•проектный номинальный класс напряжения до 1 кВ – 2 м

для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий.

•проектный номинальный класс напряжения 1-20 кВ – 10 м

(5 м – для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

•проектный номинальный класс напряжения 35 кВ – 15 м.

•проектный номинальный класс напряжения 110 кВ – 20 м.

Охранные зоны для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ):

•10 м – воздушная линия, выполненная неизолированным проводником ВЛ-6 (10) кВ при любых условиях прохождения;

•5 м – воздушная линия, выполненная изолированным проводником ВЛЗ-6 (10) кВ (только в границах населённого пункта).

2. Установление охранных зон

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее – сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.

Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.

Примечание

Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.
Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 м.
Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается.
Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ только над производственными зданиями электрических подстанций.

3. В охранной зоне ЛЭП (ВЛ) запрещается

Производить строительство, капитальный ремонт, снос любых зданий и сооружений.
Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.
Размещать автозаправочные станции.

Загромождать подъезды и подходы к опорам ВЛ.
Устраивать свалки снега, мусора и грунта.
Складировать корма, удобрения, солому, разводить огонь.
Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Направляйте заявки на металлические таблички для указания охранной зоны на почту [email protected] и по телефону 8-985-156-67-70

требования к знакам, расстояния, расположение

Перейти к контенту

Пример HTML-страницы

Охранная зона предназначена для обеспечения безопасности кабельной линии (КЛ). В этом районе запрещается строительство, снос, капитальный ремонт зданий, размещение складов и свалок, а также ограничивается проведение земельных работ и использование ударных механизмов. Расположение охранной зоны обозначается информационным указателем.

Требования к информационным знакам

Материал. Основа для информационного знака изготавливается из металла, также допустимо применение пластика. Толщина изделия должна составлять 1 мм или более.
Внешнее оформление. Рекомендуемые размеры информационного знака – 280 * 210 мм. Ширина каймы составляет 21 мм. Информационный знак содержит надпись «Охранная зона кабеля. Без представителя не копать». В нижней части указывается номер телефона организации, которой принадлежит линия. Также указываются расстояния до границ охранной зоны и их направления. Фон информационного знака должен быть белым, кайма, символы и надписи – черными.
Место установки. Информационный знак должен быть расположен перпендикулярно оси кабельной линии, при повороте кабеля – на биссектрисе угла.
В незастроенных районах указатели устанавливаются на расстоянии 100 м друг от друга.
Также информационными знаками отмечаются местоположения соединительных муфт, повороты трассы, точки пересечения КЛ с подземными сооружениями, дорогами.
В пахотных районах информационные знаки должны быть установлены через каждые 500 м.
Указатели границ охранных зон подводных КЛ располагаются в точке выхода кабеля на берег.

Расположение охранных зон

При подводных КЛ. Охранная зона в море ограничена линиями, стоящими от КЛ на 0,25 морской мили.
Если трасса кабеля пересекает канал, реку или озеро, это расстояние составляет 100 м. В охранную зону входит вся толща воды.
При подземных КЛ. Охранная зона представляет собой участок поверхности и недр земли, ограниченный параллельными прямыми. Глубина соответствует местоположению линии. За пределами населенных пунктов расстояние от КЛ до границы охранной зоны должно составлять 2 м или более.
Для линий с напряжением менее 1000 В, расположенных в городской черте под тротуарами, длина этого участка в направлении зданий может быть равна 0,6 м, в направлении проезжей части – 1 м.
При регенерационных и усилительных пунктах. Охранная зона ограниченна замкнутой линией, отстоящей от регенерационного пункта на 3 м или более. Минимальное расстояние до контура заземления должно составляет 2 м.

Понравилась статья? Поделиться с друзьями:

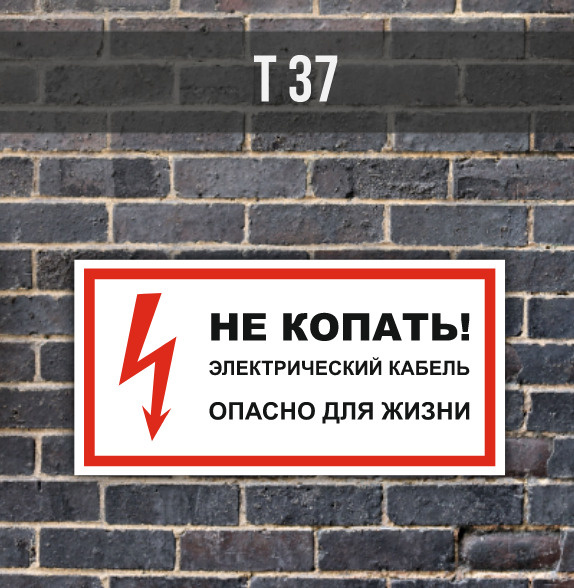

Опасность: подземный кабель не копать

Артикул:: ЛС31200-46

(пока отзывов нет) Write a Review

Creative Safety Supply

Опасность: кабель под землей, не копать — этикетка

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Тема отзыва Обязательно

комментариев Обязательно

Настроить Переводить

Текущий запас:

Количество:

Эта опасность: подземный кабель. Не выкапывать — этикетка может быть размещена на продуктах, упаковке, оборудовании и в других местах, где большие вывески могут оказаться неуместными. Изготовлен из нашего прочного высококачественного винила, который разработан, чтобы выдерживать суровые условия и обеспечивать долгие годы службы. Эти этикетки могут противостоять жестокому обращению на промышленном рабочем месте.

При прокладке оптоволоконного кабеля для сети всегда возникают вопросы — например, закапывать его или подвешивать? Хотя я не архитектор, мы попытаемся рассмотреть несколько различных сценариев и типов оптоволоконных кабелей, которые используются в обоих приложениях. Есть несколько факторов, которые играют роль при принятии решения о том, следует ли повесить волокно на столбы или зарыть его в землю. Факторы включают в себя тип местности, где вы прокладываете кабель, а также то, находитесь ли вы в сельской или городской местности, всего два. Еще одним важным фактором, который следует учитывать, являются погодные условия в районе, где прокладывается кабель. Другой — это конструкции, которые находятся на месте или нет, например, существующие столбы, которые будут использоваться для подвешивания кабеля.

Какой кабель используется для каждого приложения?
При рассмотрении оптоволоконных кабелей для этих двух применений мы рассмотрим их отдельно. Есть кабели, которые подходят для обоих приложений, а есть те, которые лучше подходят для одного или другого. Используемые оптоволоконные кабели всегда будут предназначены для наружного применения и будут иметь внешнюю оболочку, которая поможет защитить волокно внутри от различных условий, экстремальных или нет. Одна вещь, которую вы заметите, это то, что все куртки будут одного черного цвета. Это делается для того, чтобы большая вещь в небе, известная как солнце и его ультрафиолетовые лучи, не мешала оптическим сигналам, проходящим по волокнам.

Различные типы антенных кабелей
При рассмотрении воздушных приложений можно использовать несколько различных вариантов. У вас также есть ограничения по длине пролета, а также по условиям окружающей среды, в которых вы находитесь, для допустимого провисания при нарастании льда. Вам нужно не только знать пределы прочности кабеля, но и рассчитать, какой вес могут выдержать палки, которые вы будете использовать. Первый тип известен как ADSS или полностью диэлектрический самонесущий кабель. Этот кабель не проводит ток и имеет прочную армированную оболочку, не требующую несущего провода. При установке этого типа оптоволоконного кабеля вам потребуется несколько различных типов аксессуаров, которые помогут повесить кабель на опоры.
Существует также рис. 8 Самонесущий кабель, в который встроен несущий провод. Когда вы смотрите на открытый конец, внешний профиль выглядит как цифра восемь. У него также есть оборудование, которое необходимо будет приобрести, чтобы повесить его на столбы.
Таким образом, эти два типа являются самонесущими кабелями, для которых не требуется установка отдельного несущего провода, прежде чем вы сможете установить кабель. Несущая проволока представляет собой кусок оцинкованной, скрученной, покрытой алюминием стальной проволоки, которая проходит перед оптоволоконным кабелем. Этот провод используется для крепления оптоволоконного кабеля, чтобы добавить прочности и стабильности. При использовании этого метода вы должны быть уверены, что кабель, который вы будете использовать, можно будет привязать к несущему проводу. Крепление — это процесс, при котором отрезок оптоволоконного кабеля наматывается по спирали с крепежным проводом на несущий провод, чтобы удерживать его на месте, не создавая чрезмерного напряжения на кабеле или волокнах внутри него. При работе в воздушном приложении одним из ключевых факторов является наличие уже какой-либо инфраструктуры (столбов) в том месте, где вы будете прокладывать кабель. В городских районах и в пригородах, где дома стоят ближе друг к другу, расстояние между телефонными столбами позволит вам не превышать максимально допустимую длину.

Различные способы прокладки оптоволоконного кабеля
Существует два основных способа прокладки оптоволоконного кабеля. При закапывании кабеля в землю есть пара вещей, на которые вам нужно обратить внимание и которым нужно следовать. Линия промерзания является очень важным соображением, когда вы собираетесь прокладывать кабель, особенно на севере, где глубина копания намного больше. Линия промерзания – это уровень, при котором земля и почва больше не промерзают. Чем глубже вам нужно копать, чтобы пройти ниже линии промерзания, это может иметь прямое влияние на сумму, которую будет стоить проект.
Прямое заглубление — это когда у вас есть внешний заводской кабель, армированный гофрированной стальной лентой. В этой ситуации вам больше ничего не нужно для защиты кабеля — отсюда и название — прямое заглубление.
Другой способ сделать это — использовать кабелепровод. При использовании этого метода армированное волокно больше не требуется. Этот процесс обычно занимает больше времени и средств, потому что вам нужно проложить кабелепровод, а затем кабель пропустить через кабелепровод.
Заглубление кабеля дает некоторые преимущества. Пока это сделано правильно и ниже линии промерзания, погода не повлияет на прокладку кабеля. Он будет невосприимчив к проблемам с ветром и льдом, которые обычно сеют хаос при использовании в воздухе. Обычно вы видите подземный кабель, когда нет существующей инфраструктуры в том месте, где вы будете прокладывать оптоволоконный кабель. Как правило, в сельской местности вы увидите подземный кабель по сравнению с воздушной прокладкой. Это связано с расстоянием между столбами и в тех случаях, когда установка новых будет нерентабельной.
Хотя у каждого приложения есть много положительных сторон, даже при правильной установке у каждого могут быть и отрицательные стороны. В обоих случаях есть несколько факторов, которые могут не только увеличить стоимость, но и изменить планы вашей сборки. Одним из таких факторов является тип местности, по которой вы бежите. Если вы проходите через каменистую среду при выполнении подземных работ, затраты, связанные с этим, резко возрастут из-за оборудования, часов и рабочей силы, необходимых для копания в каменистой местности. В этом случае было бы экономически выгодно установить столбы, потому что объем копания, который необходимо сделать, будет меньше. Минусом антенного кабеля является вероятность того, что вам придется ремонтировать оборванное волокно в экстремальных погодных условиях. Гораздо более вероятно, что кабель будет поврежден льдом, ветром или упавшими ветками или деревьями в плохих погодных условиях. И в том, и в другом случае полезно работать с архитектором, который осмотрит весь маршрут и предложит вам лучшее решение. Иногда вам потребуется использовать воздушный кабель для некоторых работ и закопать кабель в других местах.
