Трактор Т-25 – это универсальный колесный трактор, который выпускается в различных модификациях и на различных заводах с 1966 года до сих пор. Трактор разработан и выпущен для обработки пропашных культур, пахоты лёгких почв, для работы с косилкой, а также для других транспортных работ. Трактор очень часто эксплуатируют в тепличных, овощеводческих хозяйствах и садах  из-за его скромных размеров и малого давления на землю. Прозвище “Владимировец” получил от названия завода, на котором был изготовлен, а именно “Владимирский моторо-тракторный завод” города Владимира.

Устройство Трактора Т-25

Устройство трактора Т-25 обладает рядом особенностей. Так коробка передач многоступенчатая, подвеска подрессоренная, задняя навесная система универсальная. Опорная площадь грунтозацепов 25 – 35%, высота 35/43 мм и это помогает при работе. После дождей трактор на влажных почвах практически не может работать. Поэтому для этого устанавливают широкопрофильные шины или сдваивают колеса. Крайней мерой считается спустить немного колеса, так как это может снизить срок использования шин. Основное достоинство Т-25 “Владимировец” – это возможность использовать фронтальный погрузчик. Оптимальная скорость – от 1, 37 до 30, 28 км/час; минимальный радиус поворота – 3,5 м. Благодаря чему возможна работа на маленьких участках и теплицах, в отличие от  МТЗ-320 Беларус.

Трактор Т-25 Владимировец с куном

Двигатель Владимировца

Двигатель трактора Д- 25 — Д 120 (Д21А1). Двигатель является дизельным, с воздушным охлаждением. Число цилиндров — два. Число тактов — 2. Частота вращения — 1800 оборотов в минуту. Объем цилиндров (рабочий) — 2,08 л. Ход поршня составляет 105 мм. Масса двигателя — около 300 кг, она может меняться, в зависимости от поставляемого производителем оборудования. Двигатель расходует масло в количестве 0,3-0,5 от расхода топлива. Запас крутящего момента — 15. Габаритные размеры двигателя: высота — 865 мм, длина — 689 мм, ширина — 628 мм. Двигатель выпускается на Владимирском заводе тракторов.

Трансмиссия

По типу трансмиссия Владимировца является механической. Общее число передач — 14. Шесть из которых служат для движения задним ходом, восемь для движения вперед. Две из передач заднего хода являются замедленными. Набор скоростей позволяет осуществлять движение трактора во время работы и при переездах на скоростях от 1,5 до 21 км/ч. Муфта сцепления имеет один диск и является сухой. Сцепление находится в постоянно замкнутом положении. Валы коробки передач — поперечные. Впрочем это не мешает его использовать с комбайном  КСК-100.

Фото трактора Т-25

Технические характеристики трактора Т-25

• Мощность двигателя, л.с. (кВт) 20 (14,6) 25 (18,3)
• Эксплуатационная масса У-2, кг 1500 1780
  Число передач вперед/назад 8 / 6 8 / 6
  Диапазон скоростей движения вперед, км/ч 1,8 – 21,6 1,8 – 21,6
  Тяговый класс 0,6
• Габаритные размеры трактора (в средней наладке), мм:
  длина (с грузами, с навесной системой):
  с шинами 9,5—32″ (9—32″) 3110
  с шинами 10—28″ 3098
  ширина (при минимальной колее): с шинами 9,5—32″ (9-32″) 1370
  с шинами 10—28″ 1467
  высота по кабине (тенту, каркасу): с шинами 9,5 — 32″ (9-32″) 2500
  с шинами 10—28″ 2488
• Ширина колеи (регулируемая через каждые 100 мм), мм:
  передних колес 1200-1400
  задних колес: с шинами 9,5 — 32″ (9-32″) 1100-1500
  с шинами 10 — 28″ 1200-1480
  Число передач:
  «Вперед» 6
  «Вперед дополнительных» 2

  «Назад» 6
• Масса трактора, кг:
  сухого (незаправленного, без грузов):
  с шинами 9,5 — 32″ (9-32″) 1780+50
  с шинами 10 — 28″ 1820+50
• удельный расход топлива, г/л. с. – ч., не более 190
  полная номинальная мощность, л. с. 31-4
  удельный расход топлива, г/л. с. – ч., не более 180
  частота вращения коленчатого вала при полезной и полной мощностях, об/мин 1800+27

Видео обзор Т-25 с плугом вспахивает огород

Вам также может понравиться…

Комментарии запрещены.

Adblock
detector

Двигатель трактора Т-25 устройство схема и базовый ремонт

Один из главных агрегатов машинного механизма является его двигатель. Если сравнить с человеческим организмом, то орган который бы ему соответствовал это сердце. Поэтому данный вопрос очень важен и любому пользователю трактора Т-25 нужно знать все технические особенности данного механизма.

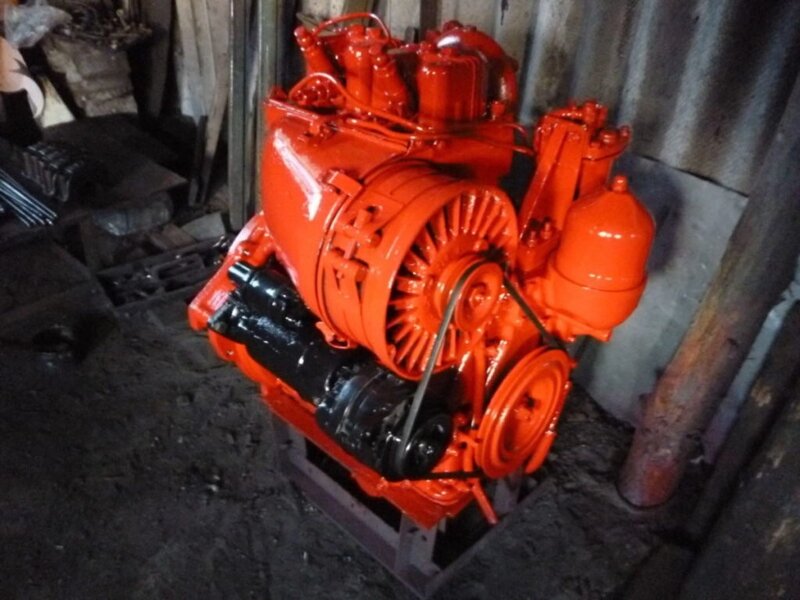

Двигатель для трактора Т-25

Прежде всего заметим, что двигатель (мотор) – специальное устройство, функция которого преобразовать энергию в механическую. На «Владимирце» 25-й серии ставят бескомпрессорный дизельный двигатель внутреннего сгорания Д-21.
В нем осуществлён непосредственный впрыск топлива и воздушная система охлаждения. Количество рабочих цилиндров – два.
Все основные механизмы и узлы ставят на сам блок картера и крышку распределительных зубчатых колес.

Схема двигателя трактора Т-25

Для начала приведём схему левой стороны (по ходу движения трактора) двигателя и дадим краткое её описание.

Тут все просто: размещение топливной системы, среднего дефлектора, выпускных и впускных трубопроводов, а также свеч подогрева всасывающего трубопровода. В лобовой части находится вентилятор оси с генератором, и горловина для залития масла, там же расположен и счетчик моточасов и щуп для замера уровня масла.

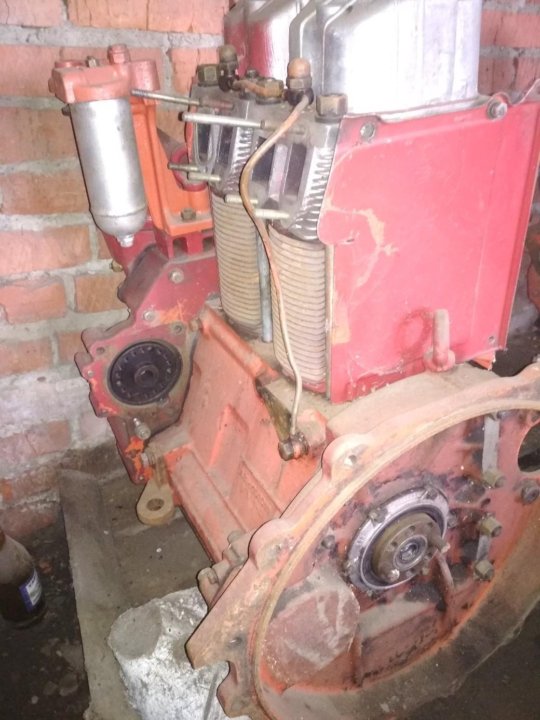

Теперь давайте рассмотрим схему правой стороны.

Конструкция правой стороны немного проще, тут всего лишь размещен стартер, привод декомпрессора, рампа форсунок и кожух вентилятора.

Принцип работы

Рабочий цикл состоит из четырех стандартных тактов: впуск (подача) топлива, сжатие, выполнение рабочего хода и выпуск отработанного. Блок-картер – основа двигателя, он изготовлен из сплавов серого чугуна.

Внутри блока применяют специальные опоры и отверстия для монтажа шатунного механизма и системы газораспределения и собственно сам блок головок цилиндров. Максимальная мощность Д-21 составляет 25 лошадиных сил.

Сначала дизельное топливо очищается с помощью специального фильтра грубой очистки, затем проходит через систему фильтрации со сменными бумажными фильтрами и подаётся в цилиндр. Вместе с топливом подается и воздух, который проходит через четырехступенчатый воздухоочиститель.

В двигателя для трактора т-25 используется комбинированная система смазки деталей: разбрызгивание и под давлением. Насос она основе зубчатых колес от коленвала, создает давление в магистрали маслопроводов. Очищение, которого происходит благодаря полно поточной центрифуге.

Для дополнительного уплотнения между картером и каждым цилиндром используется специальная медная прокладка.

На нижней плоскости головки имеется выточка в форме цилиндра, которая служит для её посадки на обработанную поверхность цилиндра. Сверху головок крепятся крышки клапанов с помощью шпилек отлитых из алюминиевого сплава.

Возможная проблема с вибрацией

Если у Вас возникла проблема с дополнительной вибрацией, то проблема скорее всего в механизме уравновешивания. Он состоит из специального валика с противовесами.
И служит для уравновешивания двигателя и регулирования его противовеса.
