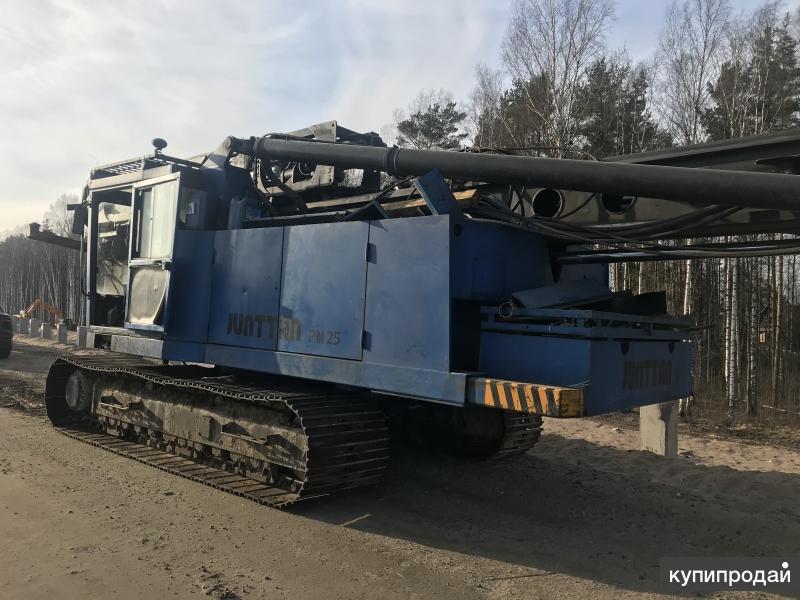

Сваебойная установка Juntan РМ 25

25 декабря 2016 0:00

// Сваебойная техника

Сваебойная установка Junttan PM 25 среднего размера предназначена для установки железобетонных свай. Установка сочетает в себе характеристики стрелового оборудования и устойчивости. Позволяет забивать сваи в глубину до 16 метров, рекомендуемый вес молота от 5000 до 9000 кг. Устройство отличается высокой производительностью. Телескопическое стреловое оборудование обеспечивает быструю и легкую установку сваи. Сваебойные машины комплектуются гидравлическими молотами Junttan. Главными преимуществами установки является безопасное и эргономичное рабочее место оператора, компактные размеры, сниженный центр тяжести, стрела, которая оснащена функцией самовыдвижения и т. д.

Рабочее оборудование:

• Противовесы общим весом — 5900 кг
• Максимальная мощность — 248 кВт
• Максимальная производительность насосов 2х214 + 126 л/мин (при 2 000 об/мин)
• Максимальное давление в гидросистеме 320 бар
• Основная лебедка — 15000 кг
• Вспомогательная лебедка (свая) — 10000 кг
• Производитель и модель двигателя Cummins QSC 8. 3
• Топливный бак — 420 л
• Объем бака для гидравлического масла — 670 л

Стреловое оборудование:

• Электронный инклинометр стрелы
• Длина по секциям — 13.8+6+1.8 м
• Тип KE 259302
• Максимальная мощность (установка и молот) — 20 000 кг
• Максимальный ход горизонтального ползуна (максимальный горизонтальный ход) — 1 500 м
• Максимальный ход пяты стрелы от поверхности земли (вертикальный ход верх или вниз) — 1000/500 м
• Дополнительно uидравлические рычаги на стреле

Размеры установки:

• Высота — 3 800 мм
• Длина — 2 070 мм
• Ширина — 3 400 мм
• Вес базовой машины без рабочего оборудования — 51 000 кг

Шасси:

• Тип AV 258901
• Минимальная ширина в транспортном положении — 3 400 мм
• Ширина гусеничной ленты — 900 мм
• Максимальная ширина в рабочем положении — 4 400 мм
• Длина гусеницы — 5 700 мм

Вспомогательное оборудование:

• Узкие гусеничные ленты- — 800 мм
• Вторая вспомогательная лебедка — 5 000 кг
• Удлинители мачты от 180 мм до 600 мм
• Кондиционер для кабины оператора
• Плоские башмаки гусеничной ленты
• Максимальная ширина рабочего оборудования — 5 100 мм
• Башмаки гусеничной цепи — 1 100 мм
• Оборудования для замера энергии
• Стабилизатор

Копровая установка Junttan PM 25 для забивки свай и шпунта, аренда

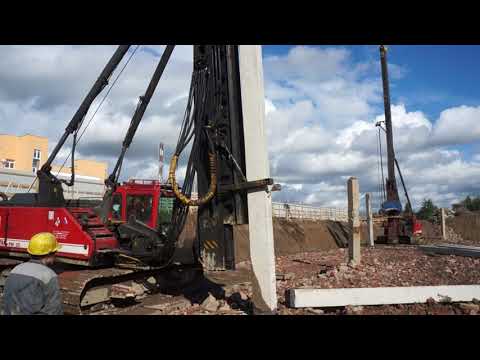

Junttan PM-25 — это мобильная гидравлическая копровая установка на гусеничном ходу, рабочим весом 78 т. Предназначена для забивки железобетонных свай и стального шпунта. PM25 — самая крупная сваебойная установка Junttan с телескопической мачтой для чрезвычайно эффективного и мощного применения в любых, даже самых тяжелых условиях эксплуатации. Junttan PM-25 выполняет полный цикл работ по погружению свай и шпунта на строительной площадке: Выход на точку забивки и подтаскивание жб сваи со склада. Заведение сваи под наголовник, центровка и установка в вертикальное положение. Забивка сваи до проектного отказа. Переход на следующую точку погружения поворотом башни или перемещением с помощью шасси. Сваебой Junttan PM-25 финского производства отлично зарекомендовал себя в российских климатических и грунтовых условиях. Способен работать в широких температурных пределах от минус 40 до плюс 45 градусов Цельсия. Погружает ж/б сваи любого сечения: 30х30 см, 35х35 см, 40х40 см. Благодаря гидравлическому управлению быстро меняет углы продольного и поперечного установочного наклона мачты и выполняет наклонную забивку свай. Поворотная платформа копра и регулируемый вылет мачты позволяют забивать несколько свай без необходимости передвигаться по строительной площадке фундамента. Преимущества Junttan PM-25 Точная бесступенчатая регулировка силы удара молота в широких пределах в процессе забивки. Возможность забивки свай в плотной городской и промышленной застройке без опасности повреждений фундаментов соседних зданий. Высокая скорость свайных работ: производительность выше, чем у дизель-молотов. Широкое шасси и низкий центр тяжести позволяют работать на переменном рельефе. Высокие эксплуатационные характеристики свайной установки гарантированы гидравлическим молотом Junttan SHK110-9. Раздвижные гусеничные шасси имеет минимальную ширину 3300 мм и максимальную 4300 мм, ширину траков 900 мм. Максимальная длина мачты 19,76 м. Установка снабжена двумя выдвижными опорами-лапами, стабилизирующими машину в процессе погружения свай. Чтобы уравновесить значительный вес мачты и молота, поворотная платформа снабжена наборными противовесами. Сферы применения Junttan PM-25 Забивка железобетонных свай для устройства свайных фундаментов частных, общественных, жилых зданий. Устройство свайных фундаментов промышленных и сельскохозяйственных сооружений, цехов, складов, опор мостов, дорожных эстакад, ЛЭП, набережных, причалов. Забивка шпунта Ларсена, трубошпунта, шпунта из металлопрофиля для устройства ограждений котлованов, подпорных стен, гидроизоляционных сооружений, набережных, для устройства водяных завес, водопонижения. У базовой машины отличная устойчивость и широкий угол наклона мачты. Рекомендуемый вес сваи составляет от 5 000 до 9 000 кг, а максимальная длина сваи составляет 18 метров. Буровая установка доказала свою высокую производительность на строительных площадках в России. Телескопическая мачта обеспечивает легкую и быструю работу со сваями. Дополнительный навесной блок шнекового бурения или вибрационный погружатель увеличивают эффективность работы сваебоя в условиях большинства типов грунта. Самонастраивающаяся мачта, быстродействующая гидросиловая станция и многие другие передовые узлы в комплексе гарантируют, что установка готова к работе всего за несколько минут. Эргономичная и безопасная кабина позволяет водителю полностью сосредоточиться на своей работе. Расширяемые траки и низкий центр тяжести делают установку исключительно стабильной в различных рабочих ситуациях. Несмотря на большие габариты, буровая установка может быть легко перемещена на новый рабочий участок. Копровая установка снабжена дизельным двигателем модели Cummins QSB 8,3 мощностью 239 кВт (325 л.с.), обеспечивающим все рабочие потребности машины и дающим ей большой запас до 30% в максимальных режимах работы. Гидравлическая система имеет бак объёмом 670 литров и развивает давление 320 бар. Модификации Junttan PM-25 Копр имеет несколько модификаций, отличающихся мощностью двигателя, высотой мачты и рабочим весом: Junttan PM-25 H Junttan PM-25 HD Junttan PM-25 LC Аренда сваебоя Junttan PM-25 Компания Бест-Строй сдаёт в аренду копер Junttan PM-25 для забивки ж/б свай и стального шпунта в Москве, области и в любой регион России. Аренда предоставляется с оператором и техническим обслуживанием. Вы можете уточнить условия аренды по телефону или написать заявку через форму заказа.



Сваебойные установки – Junttan

Сваебойные установки Спросите предложение

Сваебойные установки Junttan, способные выполнять даже самые тяжелые работы и условия, спроектированы и разработаны для обеспечения максимальной эффективности производства и оптимального соотношения цены и качества в решениях глубокого заложения для любых целей забивки свай. ; стальные, бетонные или деревянные сваи.

Усовершенствованные технические характеристики и широкий спектр вариантов индивидуальной настройки являются ключевыми элементами каждой буровой установки Junttan и причинами, по которым многие из наших постоянных клиентов выбрали Junttan в качестве решения своих задач по забивке свай. В дополнение к высочайшей надежности и производительности в работе, эти полностью гидравлические машины отличаются набором тщательно продуманных деталей, которые еще больше повышают эффективность работы.

Телескопический поводок обеспечивает легкое и быстрое перемещение свай, а гидравлические сваи, горизонтальные салазки и цилиндры бокового наклона обеспечивают точное позиционирование сваи.

Гидравлические молоты Junttan гарантируют высочайшую производительность забивки свай. Дополнительный боковой бур или вибропогружатель делают забивку свай еще более эффективной в некоторых грунтовых условиях. Самоустанавливающийся лидер и множество передовых технических функций гарантируют, что буровая установка будет готова к работе всего за несколько минут. В дополнение к быстрой установке ценным преимуществом является простота транспортировки, поскольку сваебойные установки Junttan можно транспортировать с одной строительной площадки на другую в целости и сохранности.



Junttan заботится о безопасности и окружающей среде

Безопасность и комфорт оператора являются одним из наших основных приоритетов. Расширяемые гусеницы, подвижный противовес и низкий центр тяжести делают установку исключительно устойчивой в различных рабочих ситуациях. Эргономичная и проверенная на безопасность кабина позволяет водителю полностью сосредоточиться на своей работе. Сваебойные установки Junttan были разработаны для обеспечения первоклассной практичности, а также минимального уровня шума и вибрации. Благодаря меньшему количеству вредных выбросов они также более безопасны для окружающей среды, чем обычные дизельные молоты и механические сваебойные установки. А новые двигатели Stage5 делают топливную экономичность лучше, чем когда-либо прежде, и позволяют использовать технику во всех областях, где старые версии двигателей запрещены.





Серия X оснащена новейшими технологиями, включая современные двигатели, которые обеспечивают быструю и безопасную работу. Оборудование серии X оснащено современными системами управления для программ мониторинга и отчетности, таких как опциональное GPS-позиционирование свай, беспроводная передача данных о сваях и современные программы Junttan Fleet Management. Серия X также разработана в соответствии с последними стандартами безопасности. Совершенно новая гидравлика в сочетании с системами управления Junttan обеспечивает непревзойденную производительность, экологичность и самый низкий расход топлива.

PMX2E

Средний рабочий вес
64 000 кг (149 914 фунтов)

MAX Leader QUIED
16 000 кг (35 300 фунтов)

Оптимальный размер молотка
3-6 Тонс (6000 – 12 000 фунтов)

Максимальная длина сваи
20 м (66 футов)

Подробнее ›

PMx20

Средний рабочий вес
55 000 кг (120 000 фунтов)

Макс. размер
3/5 тонны (6 000–11 000 фунтов)

максимальная длина свай
20 м (66 футов)

Читать Подробнее ›

PMX22

Средняя рабочая вес
64 000 кг (141 100 фунтов)

MAX Leader Вместимость
16 000 кг (35 300 фунтов)

. размер молота
3/6 тонны (6 000–13 000 фунтов)

Макс. длина сваи
20 м (66 футов)

Подробнее ›

PMx24

Средний рабочий вес
600 300 кг (149) 90

Максимальная грузоподъемность поводка
18 000 кг (39 700 фунтов)

Оптимальный размер молота
4/6 тонн (9 000-13 000 фунтов)

Макс. длина сваи
24 м (78 футов)

Подробнее ›

PMx25

Средний рабочий вес 3 кг (05031 70 40) )

Максимальная грузоподъемность лидера
18 000 кг (39 700 фунтов)

Оптимальный размер молота
5/7 тонн (11 000-15 000 фунтов)

Максимальная длина сваи
24 м (78 футов)

3 90 Подробнее ›

PMx26

Средний рабочий вес
82 000 кг (180 800 фунтов)

Максимальная грузоподъемность лидера
20 000 кг (44 000 фунтов)

Оптимальный размер молота
6/8 тонн (13 000-18 000 фунтов)

Максимальная длина сваи
24 м (78 футов)

Подробнее ›

PMx28

Средний рабочий вес
90 000 кг (198 000 фунтов)

Макс. грузоподъемность поводка
30 000 кг (66 100 фунтов)

Оптимальный размер молота
7/12 тонн (15 400-000 3) Максимальная длина сваи
28 м (91 фут)

Подробнее ›



Непревзойденный надежный дизайн, качество и производительность Junttan. Высокая экономичность без ущерба для безопасности. Эти всемирно известные рабочие лошади продолжают традиции Junttan Equipment, которые сделали Junttan известным на всех континентах. Они обеспечивают простоту эксплуатации, надежность и наивысшую стоимость при перепродаже. Серия Classic отличается простой и надежной конструкцией, обеспечивающей максимальное время безотказной работы на вашем рабочем месте, где бы оно ни находилось.

PM16

Средний рабочий вес
37 000 кг (81 570 фунтов)

Максимальная грузоподъемность лидера
12 000 кг (26 400 фунтов)

Оптимальный размер молота
3/4 тонны (6 000–9 000 фунтов)

Максимальная длина сваи
16 м (52 фута)

Читать Подробнее ›

PM20LC

Средняя рабочая вес
64 000 кг (141 000 фунтов)

максимальный лидер
16 000 кг (35 300 фунтов)

Оптимальный размер молотка
31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31. /6 тонн (6 000–13 200 фунтов)

Макс. длина сваи
20 м (66 футов)

Подробнее ›

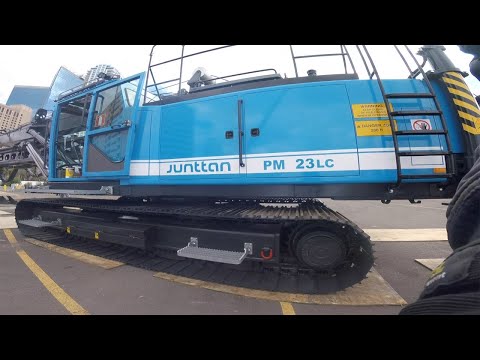

PM23LC

Средний рабочий вес
65 000 кг (143 300 фунтов)

Макс. грузоподъемность лидера
14 000 кг (30 900 фунтов)

06 90 000 3 06

Оптимальный размер молота 11 000 фунтов)

максимальная длина свай
20 м (66 футов)

Читать Подробнее ›

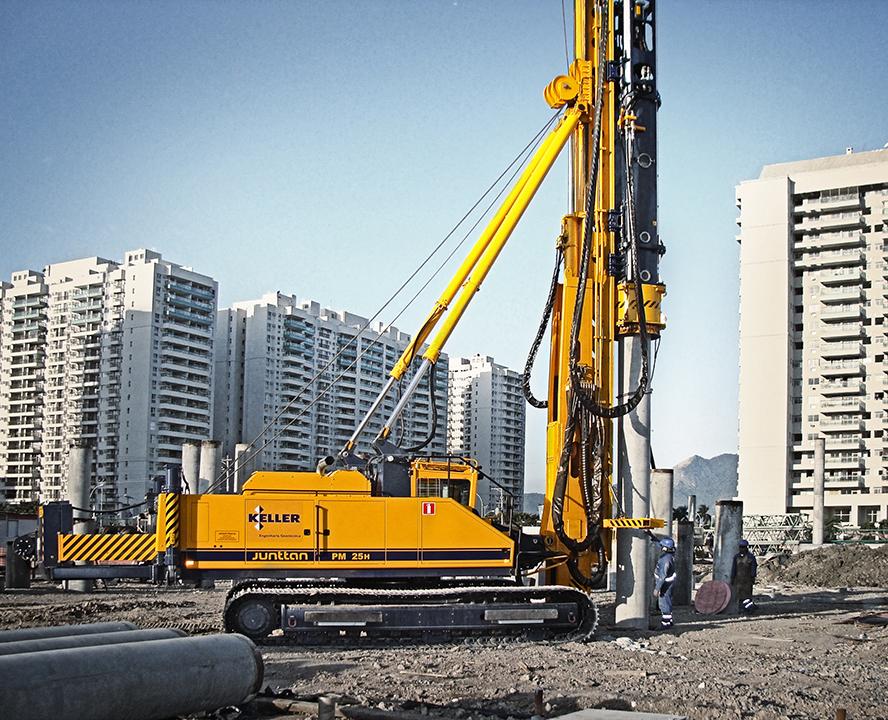

PM25H

Средний рабочий вес
78 000 кг (172 000 фунтов)

MAX Leader. фунтов)

Оптимальный размер молота
5/9 тонн (11 000–15 000 фунтов)

Макс. длина сваи
25 м (82 фута)

Подробнее ›





Сваебойные установки:PM25H – Junttan Oy – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Оригинальный продукт Junttan ТЕХНИЧЕСКИЕ ДАННЫЕ

Общая информация Технические характеристики Junttan PM 25H представляет собой сваебойную установку среднего веса, предназначенную для забивки стальных и бетонных свай. PM25H — это самая большая сваебойная установка Junttan с телескопической направляющей для чрезвычайно эффективной и более мощной работы для тяжелых условий эксплуатации. Буровая установка обладает отличной устойчивостью и широким наклоном поводка Основные характеристики производительность. Телескопический лидер обеспечивает легкое и быстрое перемещение свай. Гидравлические молоты Junttan гарантируют высочайшую производительность забивания свай. Дополнительный боковой бур или вибропогружатель делают забивку свай еще более эффективной в некоторых грунтовых условиях. С…

Транспортные размеры Минимальная ширина колеи. Стандартные транспортные размеры PM 25H с молотом HHK 7A. Транспортные размеры PM 25H с самой длинной из возможных конфигураций поводка, молотом HHK 7A и боковой катушкой. Junttan Oy P.O. Box 1702 (Matkuksentie 7) FI-70701 KUOPIO, Финляндия Junttan Oy оставляет за собой право вносить изменения в спецификацию без предварительного уведомления. Возможны ошибки и опечатки.
