Башенные краны с подъемной стрелой

Башенные краны с подъемной стрелой серии Terex CTL, воплотившие в себе более чем двадцатилетний опыт Terex в проектировании и производстве башенных кранов и самые последние технологии, выбирают многие ведущие строительные и подрядные крановые компании мира. Особенно хорошо подходящие для строительства высотных зданий на городских стройплощадках, башенные краны с подъемной стрелой Terex CTL предназначены для эффективной и безопасной совместной работы в самых разнообразных конфигурациях.

• CTT 292-12

  дек 6, 2022, 06:54

• CTT 222-10

  сен 13, 2022, 11:00

• TRT 35US

  янв 20, 2022, 01:49

• TRT 35

  окт 4, 2021, 03:13

• CSE 36

  июн 24, 2021, 05:50

• CSE 40

  июн 24, 2021, 05:49

• SK 452-20

  июн 17, 2021, 12:36

• CTL 260-18

  июн 17, 2021, 11:59

• TRT 100US

  мар 30, 2021, 01:40

• TRT 90

  фев 26, 2021, 09:11

• TRT 80

  янв 13, 2021, 10:28

• CTL 260A-18

  дек 3, 2020, 09:25

• CTT 721B-40

  ноя 26, 2020, 03:57

• CSE 30

  окт 23, 2020, 10:03

• TCC60 – Italy manufacturing

  окт 19, 2020, 08:14

• TCC45 – Italy manufacturing

  окт 19, 2020, 08:13

• TCC40 – Italy manufacturing

  окт 19, 2020, 08:12

• RT75 – Italy manufacturing

  окт 19, 2020, 08:11

• RT35 – Italy manufacturing

  окт 19, 2020, 08:09

• RT100 – Italy manufacturing

  окт 19, 2020, 08:08

• CTL 282-18

  Башенный кран с подъемной стрелой CTL 282-18 имеет максимальную грузоподъемность 18 т (19,8 т США) и грузоподъемность на конце стрелы 3. 02 т (3.33 т США).

  Specification	Value
  Макс. емкость	19,8 т США 18 т
  Макс. длина гуська	197 фт 60 м
  Грузоподъемность на макс. радиусе	3.33 т США 3.02 т

  Узнать больше

• CTL 140-10

  The CTL 140-10 luffing jib tower crane has a maximum capacity of 10 t (11 USt) and a jib tip capacity of 1. 8 t (2 USt).

  Specification	Value
  Макс. емкость	11 USt 10 t
  Макс. длина гуська	164 ft 50 m
  Грузоподъемность на макс. радиусе	1.9 USt 1.7 t

  Узнать больше

• CTL 180-16

  Башенный кран с подъемной стрелой CTL 180-16 имеет максимальную грузоподъемность 16 т (17,6 т США) и грузоподъемность на конце стрелы 2 т (2,2 т США).

  Specification	Value
  Макс. емкость	17,6 т США 16 т
  Макс. длина гуська	180,4 фт 55 м
  Грузоподъемность на макс. радиусе	2,2 т США 2 т

  Узнать больше

• CTLH 192-12

  Новый башенный кран с гидравлически управляемой подъемной стрелой CTLH 192-12 оснащен новейшей гидравлической системой управления стрелой, позволяющей обеспечить самые короткие рабочий радиус и радиус парковки, всего 3 и 8 м, соответственно, и имеет максимальную длину стрелы 55 м и максимальную грузоподъемность 12 т.

  Specification	Value
  Макс. емкость	13.2 USt 12 t
  Макс. длина гуська	180.4 ft 55 m
  Грузоподъемность на макс. радиусе	2.59 USt 2.35 t

  Узнать больше

• CTL 260A-18

  Башенный кран с подъемной стрелой CTL 260A-18 имеет максимальную грузоподъемность 18 т (19,8 т США) и грузоподъемность на конце стрелы 2. 15 т (2.37 т США).

  Specification	Value
  Макс. емкость	19.8 USt 18 t
  Макс. длина гуська	197 ft 30 m
  Грузоподъемность на макс. радиусе	2.37 USt 2.17 t

  Узнать больше

• CTL 340-24

  Башенный кран с подъемной стрелой CTL 340-24 имеет максимальную грузоподъемность 24 т (26,5 т США) и грузоподъемность на конце стрелы 4 т (4,4 т США).

  Specification	Value
  Макс. емкость	26,5 т США 24 т
  Макс. длина гуська	196,9 фт 60 м
  Грузоподъемность на макс. радиусе	4,4 т США 4 т

  Узнать больше

• CTL 430-24

  Башенный кран с подъемной стрелой CTL 430-24 имеет максимальную грузоподъемность 24 т (26,5 т США) и грузоподъемность на конце стрелы 5,5 т (6,1 т США).

  Specification	Value
  Макс. емкость	26,5 т США 24 т
  Макс. длина гуська	196,9 фт 60 м
  Грузоподъемность на макс. радиусе	6,1 т США 5,5 т

  Узнать больше

• CTL 630B-32

  Башенный кран с подъемной стрелой CTL 630B-32 имеет максимальную грузоподъемность 32 т (35 т США) и грузоподъемность на конце стрелы 6,7 т (7 т США).

  Specification	Value
  Макс. емкость	35,3 т США 32 т
  Макс. длина гуська	213,3 фт 65 м
  Грузоподъемность на макс. радиусе	7,3 т США 6,7 т

  Узнать больше

• CTL 650F-45

  Башенный кран с подъемной стрелой CTL 650F-45 имеет максимальную грузоподъемность 45 т (49,6 т США) и грузоподъемность на конце стрелы 7 т (7,1 т США).

  Specification	Value
  Макс. емкость	49,6 т США 45 т
  Макс. длина гуська	213,3 фт 65 м
  Грузоподъемность на макс. радиусе	7,7 т США 7 т

  Узнать больше

• CTL 1600-66

  Башенный кран с подъемной стрелой CTL 1600-66 имеет максимальную грузоподъемность 66 т (72,8 т США) и грузоподъемность на конце стрелы 16 т (17,6 т США).

  Specification	Value
  Макс. емкость	73 т США 66 т
  Макс. длина гуська	246,1 фт 75 м
  Грузоподъемность на макс. радиусе	18 т США 16 т

  Узнать больше

• CDK 100-16 (Derrick)

  Башенный кран с подъемной стрелой Terex CDK 100-16 (Derrick) имеет максимальную грузоподъемность 16 т (17,6 т США) и грузоподъемность на конце стрелы 3,2 т (3,5 т США).

  Specification	Value
  Макс. емкость	17,6 т США 16 т
  Макс. длина гуська	99,4 фт 30,3 м
  Грузоподъемность на макс. радиусе	3,5 т США 3,2 т

  Узнать больше

Конструкции стрел кранов

Категория:

   Устройство башенных кранов

Публикация:

   Конструкции стрел кранов

Читать далее:

   Стреловой и грузовой полиспасты

Конструкции стрел кранов

По способу перемещения груза различают стрелы подъемные, жесткие с постоянным вылетом и стрелы с грузовыми тележками (рис. 67).

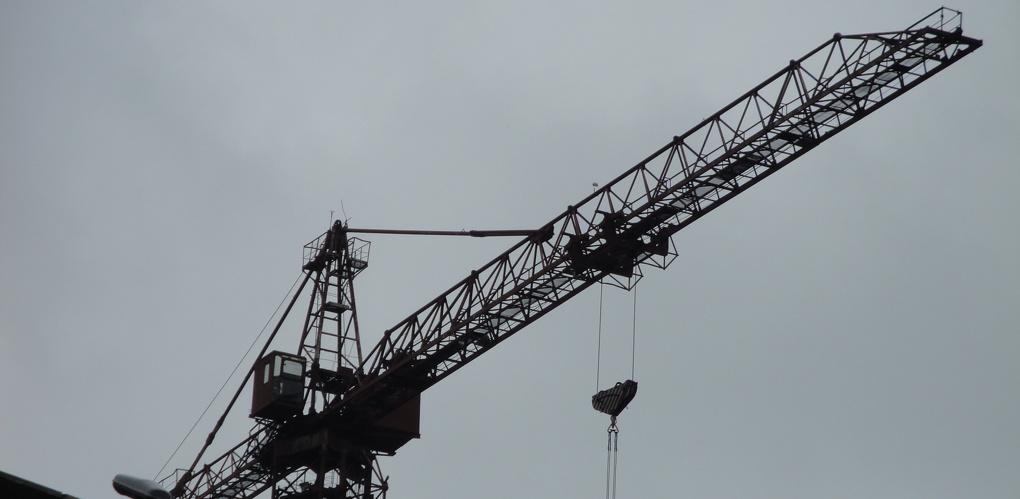

Подъемная стрела подвешивается к поворотной головке на полиспасте, с которого канат сбегает на барабан стреловой лебедки. Перемещение груза, подвешенного на конце подъемной стрелы, производится путем изменения угла ее наклона. При этом груз одновременно с горизонтальным перемещением поднимается или опускается, описывая криволинейную траекторию.

В кранах БК-2, БК-5-195 и др. благодаря особой запасовке стрелового и грузового полиспаста при изменении вылета подъемной стрелы груз перемещается почти по горизонтали (см. §35). Металлическая конструкция подъемной стрелы работает на изгиб и сжатие от полезной нагрузки и собственного веса (кран ВТК-100) или на сжатие от полезной и на изгиб от собственных нагрузок (кран БК-2, Т-72). Поэтому кран с подъемной стрелой при одинаковых параметрах легче крана, оборудованного сгрелой с грузовой тележкой.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Жесткая стрела имеет постоянный вылет во время рабочего цикла крана. Такая стрела подвешивается к поворотной головке на гибком расчале, закрепленном на конце стрелы. Подъем стрелы без груза производится как установочная операция в кранах СБК-1 укорочением стреловой подвески вручную при помощи грузового полиспаста или в кранах БКСМ-2, БКСМ-3 укорочением канатного полиспаста ручной лебедкой, а в кранах БКСМ-5, БКСМ-10 электрической лебедкой.

Для изменения вылета стрелы во всех случаях работу крана необходимо прекращать. Перемещение груза краном, оборудованным жесткой стрелой, производится при передвижении самого крана по путям и при вращении стрелы. Конструкция стрелы работает на изгиб от собственного веса и на сжатие от веса стрелы и груза и наиболее проста и легка.

Рис. 67. Схемы конструкций стрел башенных кранов: а – жесткая стрела с постоянным вылетом; б — подъемная стрела; в — стрела крана БК-1 на канатных петлях; г — стрела крана БКСМ-3 с канатным полиспастом; о — стрела с грузовой тележкой и жесткой тягой; е — то же, подъемная с гибкими тягами; ж — то же, подъемная без тяг; з — подъемная стрела крана БТК-100 стрела; 2 — стреловой полиспаст; 3— поворотная головка; 4 — башня; 5 — грузовой канат; 6 — грузовая тележка

Необходимость передвигать кран для перемещения груза приводит к перерасходу электроэнергии, а также не обеспечивает полного использования крана по грузоподъемности и ухудшает монтажные качества крана.

Стрела с грузовой тележкой. Подача груза краном, оборудованным стрелой с грузовой тележкой, производится с помощью этой тележки, перемещаемой по стреле, подвешенной, как Правило, в горизонтальном положении. При необходимости увеличить высоту подъема груза стрелу устанавливают в наклонное положение, грузовую тележку с крюком закрепляют на конце В этом случае стрела работает как жесткая с постоянным вылетом.

Передвижение грузовой тележки вдоль стрелы производится по специальным направляющим, которые у легких кранов могут быть уголками поясов стрелы, а у тяжелых кранов — двутавровыми балками, прикрепляемыми к нижней плоскости стрелы У большинства кранов стрелы с грузовыми тележками подвешены на жестких тягах или гибких постоянной длины расчалах, прикрепляемых в одной или нескольких точках. Количество точек подвеса зависит от длины стрелы и грузоподъемности крана.

В некоторых моделях кранов стрела подвешивается на канатом полиспасте (краны М-3-5-5, М-3-5-10, БКСМ-14), изменяя длину которого поднимают или опускают стрелу. Металлическая конструкция таких стрел работает следующим образом: консольная часть в горизонтальном положении — на изгиб, пролетная на изгиб и сжатие от веса груза и собственного веса стрелы и грузовой тележки. Эти стрелы более тяжелые по сравнению с указанными ранее. Однако эксплуатационные качества грузовой тележки, которая обеспечивает точность паводки деталей и конструкций, позволяют применять указанные стрелы для кранов, особенно при монтажных работах. Стрела с тележкой, как и подъемная стрела, позволяет наиболее полно использовать грузоподъемность крана на любом вылете за каждый рабочий цикл, что приводит к увеличению производительности крана.

Металлоконструкции стрел, выпускаемых в настоящее время кранов, являются сварными. В старых моделях кранов СБК-1 стрелы были клепаными.
Стрелы для удобства транспортирования состоят из отдельных секций. Большинство стрел выполнено из .трех секций — головной, средней и опорной.
Стыки секций стрелы соединяются накладками на чистых болтах или фланцами (стрела крана Т-72). Помимо основных секций, стрелы иногда снабжаются сменными вставками (кран Т-72), позволяющими изменять длину стрелы и соответственно грузоподъемность крана. По концам и в середине секций для создания необходимой жесткости предусматриваются диафрагмы (поперечные вертикальные связи).

Стрела своей опорной частью шарнирно крепится к поворотной головке при помощи одной или двух осей. Головка стрелы удерживается подвеской (расчалом), выполняемой в виде жестких тяг или гибкой связи (канатные полиспасты). Стрела кранов БКСХ-22,5 и БТК-100 шарнирно закрепляется на верху трубчатой мачты.

На головках подъемной и жесткой стрел укрепляются верхние блоки грузового полиспаста и оси для крепления тяг стрелового расчала. Стрела крана БТК-100 на головке имеет только грузовые блоки, а на хвостовой консольной части зажимы для закрепления стрелового каната.

Стрелы с грузовыми тележками снабжены отводными блоками для грузового каната и каната передвижения тележки и устройствами для закрепления канатов подвески.

Стрелы выполняются с квадратным, прямоугольным и трехугольным поперечным сечением. Подъемные стрелы (краны БКСХ-22,5, БТК-100) и стрелы с грузовыми тележками имеют консольные фермы равнопрочного сечения. У жестких стрел средняя секция имеет прямоугольную форму, а концевые — пирамидальную.

Стрелы изготовляют из уголков, уголков с применением двутавров и швеллеров и труб (БКСХ-22,5, БТК-100).

Стреловые подъемные краны — мобильные и отдельно стоящие варианты

• Зона вращения: Свободно стоящие и мачтовые стреловые краны обеспечивают вращение на 360 градусов; настенные краны обеспечивают поворот на 180 градусов.
• Высота под стрелой:  Расстояние от пола до нижней части стрелы стрелового крана — это высота под стрелой. Также учитывайте размер подъемника и необходимую высоту подъема.
• Общая высота стрелового крана:  Учитывайте любые приспособления, такие как электрический ввод, чтобы кран не имел препятствий наверху.
• Фактический необходимый рабочий пролет:  Рабочее расстояние (или крюк) примерно равно длине стрелы минус ½ длины тележки на каждом конце.
• Требования к электропитанию:  Потребуется ли вам электроэнергия для привода вашего стрелового крана, его тележки, подъемника или всех трех? Источник питания электрический или воздушный? Вход снизу или сверху? Использование в помещении или на открытом воздухе?
• Установка:  Ваш дистрибьютор Spanco может рассмотреть ваше приложение и вместе с нашей командой инженеров дать экспертные рекомендации.

Стреловые краны — это тип крана, который выполняет повторяющиеся подъемные операции в тесных рабочих зонах. Эти машины можно использовать отдельно или с другими мостовыми кранами для расширения их возможностей.

Spanco продает несколько консольных кранов для подъема и транспортировки материалов на вашей рабочей площадке. В нашем ассортименте есть несколько стреловых кранов, изготовленных с учетом долговечности и надежности для любого применения.

Мобильный консольный кран

Консольные краны перемещают материалы в диапазоне 180 или 360 градусов в рабочей зоне. Эта установка идеально подходит для подъема и перемещения грузов на близлежащие рабочие станции или конвейеры. Наши стреловые краны позволяют инструментам, таким как балансиры, манипуляторы и подъемники, легко перемещаться над головой на тележках вдоль стрелы.

К преимуществам стрелового крана относятся:

• Меньше травм на рабочем месте.
• Простое управление.
• Повышенная безопасность.
• Лучшее использование пространства благодаря потолочным, настенным и отдельно стоящим моделям.
• Меньше требований к обслуживанию.
• Возможность использования на открытом воздухе.
• Повышение производительности труда.
• Экономия средств за счет использования существующей конструкции здания для монтажа, когда это возможно.

Настенные и потолочные консольные краны

Настенные и потолочные консольные краны не требуют фундамента или площади пола, а вместо этого устанавливаются на существующие опорные балки здания. Такой способ монтажа обеспечивает отличный зазор над и под стрелой, и эти стреловые краны могут отклоняться от мостовых кранов.

Spanco также предлагает консольные краны с передвижным мостом, с длиной стрелы до 40 футов и грузоподъемностью до 5 метрических тонн. Эта модель перемещает материалы в поперечном направлении на большие расстояния, не используя площадь пола.

Напольные отдельно стоящие и переносные консольные краны

Отдельно стоящие консольные крановые системы предназначены для установки на бетонный фундамент, который одновременно закрепляет кран и действует как противовес. Spanco предлагает рекомендуемые фундаменты, основанные на давлении грунта 2500 фунтов на квадратный фут. Размер фундамента можно уменьшить, если квалифицированный архитектор или инженер сочтет это возможным.

Переносные консольные краны — это эргономичные решения для повторяющихся перемещений груза. Они работают в нескольких местах на вашем объекте и экономят ручной труд. Поскольку переносные краны с базовой стрелой легко перемещаются с помощью вилочного погрузчика, вы можете адаптировать их к будущим изменениям рабочего процесса и изъять из проката.

Краны с шарнирно-сочлененной стрелой

Краны с шарнирно-сочлененной стрелой имеют стрелу с двумя точками поворота для перемещения по сложным рабочим зонам, в том числе для обхода углов и колонн, а также под и в контейнеры и оборудование. Благодаря такой гибкости шарнирно-сочлененный кран может точно размещать грузы вокруг препятствий на рабочем месте.

Мачтовые стреловые краны

Мачтовые стреловые краны устраняют необходимость в дорогостоящем фундаменте за счет установки на существующие колонны здания и стандартный железобетонный пол толщиной шесть дюймов. Обеспечивая вращение на 360 градусов, эти стреловые краны являются более дешевой альтернативой отдельностоящим стреловым кранам.

Бесфундаментные стреловые краны

Безфундаментные стреловые краны представляют собой промышленные монтируемые на плите системы для использования внутри помещений, которые крепятся болтами к железобетону. При соблюдении требований эти системы не требуют специального заливаемого фундамента. Благодаря вращению на 360 градусов стреловые краны Foundationles при необходимости можно легко перемещать практически в любое место.

Рабочие станции для обработки материалов и производства с легкостью

Уже более 30 лет компания Spanco производит качественные стреловые краны и другое погрузочно-разгрузочное оборудование. У нашей команды есть опыт, на который вы можете положиться, чтобы удовлетворить специфические потребности вашей отрасли.

Все стреловые краны можно настраивать, что позволяет нам адаптировать каждый аспект системы к вашим требованиям. Наши инженеры могут создать индивидуальную систему для вашего приложения. Мы также предлагаем лучшие гарантии на продукцию в отрасли. У нас есть двухлетняя гарантия на моторизованные системы, оборудование, краски и покрытия для неалюминиевых компонентов и 10-летняя гарантия на ручные системы и оборудование.

Spanco также демонстрирует приверженность качеству оборудования посредством:

• Производство кранов, отвечающих соответствующим стандартам и рекомендациям OSHA, MMA, CMAA и ANSI.
• Сварщики, сертифицированные AWS, работают на нашем оборудовании.
• Инвестиции в станки для лазерной резки и другие точные технологии.

Посмотрите наши продукты и свяжитесь с нами сегодня!

Приобретите свой следующий стреловой кран у Spanco сегодня. У нас есть тысячи предварительно спроектированных, экономичных и высококачественных вариантов погрузочно-разгрузочного оборудования для производственных предприятий, обслуживания, механической обработки и других применений. Используйте стреловой кран для перемещения материалов, чтобы уменьшить травмы на рабочем месте и расширить свои возможности.

Просмотрите товары для каждой категории на нашем веб-сайте. Сузьте список доступных вариантов с помощью селектора систем, чтобы отсортировать их по типу системы, мобильности, емкости, способу монтажа и другим факторам. Чтобы получить дополнительную информацию о наших стреловых кранах, найдите ближайшего к вам дилера или свяжитесь с нами через Интернет сегодня.

Отдельно стоящие и напольные консольные краны

Spanco предлагает ряд отдельно стоящих консольных кранов для подъема тяжелых грузов. Этот тип оборудования полезен, потому что вы можете установить его в самых разных местах. Кроме того, наши отдельно стоящие стреловые краны поставляются в нескольких вариантах монтажа, так что вы можете выбрать то, что подходит для вашего бизнеса. Это оборудование имеет ряд преимуществ перед другими кранами.

Any CategoryJib CranesWorkstation Jib CranesArticulating Jib CranesWall-Traveling Jib CranesFoundationless Jib CranesFreestanding Jib CranesMast-Style Jib CranesOverhead Gantry CranesWorkstation Bridge CranesMonorail CranesIndustrial TripodsComponentsWall-Mounted Jib Cranes

Products

A freestanding jib crane is a jib system that does not have множество ограничений по размещению. Предприятия могут устанавливать это оборудование в помещении или на открытом воздухе, на открытой площадке или под другими крановыми системами. Эти краны поставляются с различными креплениями в зависимости от того, какие услуги вы хотите, чтобы они предоставляли:

• Стреловые краны Spanco серии 100, монтируемые на опорной плите: Монтажники устанавливают стреловой кран с опорной плитой, прикручивая его болтами к железобетонному фундаменту и используя косынки для устойчивости.
• Фундаментные стреловые краны Spanco серии 101: Этот тип свободностоящего стрелового крана является наиболее постоянным. Он не требует косынок, предлагая полное использование рабочей зоны вокруг мачты. Вместо косынок монтажники заливают два отдельных железобетонных фундамента для его стабилизации. Стреловой кран, установленный на фундаменте, также имеет металлическую пластину в основании мачты, которая идет поверх железобетонного фундамента первой заливки.
• Консольные краны Spanco серии 102 с монтажом на втулке: Предприятия выбирают стреловые краны с установкой на втулке из-за более гибкого варианта, чем монтируемые на фундаменте. Так же, как и при монтаже на фундаменте, стреловой кран с монтажной втулкой также не использует косынки, поэтому можно использовать всю рабочую зону вокруг мачты. Монтажники сначала размещают втулку-вкладыш на железобетонном фундаменте первой заливки. Вкладыш рукава затем укрепляется вторым монолитным железобетонным фундаментом. Затем мачта помещается во втулку и правильно выравнивается с помощью клиньев, которые привариваются к втулке для обеспечения правильного выравнивания. Стреловой кран, установленный на втулке, позволяет перемещать кран без повреждения мачты.

Преимущества по сравнению с настенными консольными кранами

Отдельностоящие консольные краны имеют ряд преимуществ по сравнению с настенными консольными кранами. Вот некоторые из этих преимуществ:

• Большее вращение: Напольные консольные краны могут поворачиваться на 360 градусов, что дает им больший радиус действия, чем настенные консольные краны, которые могут поворачиваться только на 180 градусов.
• Более высокая грузоподъемность: Отдельно стоящие консольные краны Spanco серий 100, 101 и 102 доступны грузоподъемностью до 15 тонн.
• Более длинные пролеты:  В зависимости от грузоподъемности свободностоящие консольные краны Spanco серий 100, 101 и 102 доступны с более длинными пролетами, чем наши настенные консольные краны.

Почему стоит выбрать Spanco?

Мы стремимся предоставлять нашим клиентам услуги и продукты, с которыми другие компании не могут конкурировать. Мы предпринимаем шаги для достижения этой цели, подчеркивая следующие качества:

• Безопасность:  Наши краны соответствуют соответствующим стандартам CMAA, ANSI, OSHA и MMA.
• Точность:  У нас есть станки для лазерной резки, чтобы наша продукция соответствовала спецификациям вашего бизнеса.
• Решение проблем:  Наша компания — это больше, чем просто оборудование, которое мы продаем. Наша команда инженеров усердно работает над творческим поиском и устранением любых неполадок, чтобы наши продукты работали для вас наилучшим образом.
