Стрела крана башенного крана: Устройство и разновидности стрел башенных кранов

Стрелы башенных кранов

Стрелы башенных кранов

Стрелы башенных кранов в зависимости от способа изменения вылета разделяются на подъемные и балочные.

Наибольшее распространение получили краны с подъемной стрелой. Это объясняется тем, что они имеют на 15—20% меньшую массу по сравнению с кранами, оборудованными балочными стрелами, более технологичны в изготовлении, их проще монтировать и перевозить.

К недостаткам кранов с подъемными стрелами относятся: отсутствие горизонтального перемещения груза при изменении вылета; необходимость повышенной мощности привода для подъема стрелы и груза при изменении вылета; сравнительно большая величина минимального вылета. Однако величина минимального вылета для передвижных кранов не играет существенной роли, так как, совмещая два движения (поворот и передвижение крана), всегда можно подать груз в любую точку строительной площадки. Эти недостатки устранены в новых конструкциях кранов, в результате чего краны с подъемной стрелой с успехом применяют как на погрузочно-разгрузочных, так и на монтажных работах.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Поскольку нагрузки на подвесную подъемную стрелу приложены вдоль ее оси эта стрела при подъеме груза работает на центральное сжатие, в то время как балочные стрелы, кроме сжимающих, испытывают также и изгибающие нагрузки от массы грузовой тележки и груза. Отсутствие изгибающих нагрузок позволяет облегчить конструкцию. Кроме того, малые размеры подъемной стрелы в поперечном сечении по сравнению с размерами других стрел облегчают условия демонтажа и перевозки крана с объекта на объект.

По конструкции стрелы делятся на подвесные (рис. 22, а, е), подвесные с балансиром (рис. 22, б), подвесные шарнирно-сочлененные (с гуськом) (рис. 22, в), подвесные со стойками (рис. 22, г) и молото-видные (рис. 22, д, ж). Наиболее просты подвесные подъемные стрелы, которые получили массовое распространение.

Рис. 22. Виды стрел:
а — подъемная подвесная, б — подъемная подвесная с балансиром, в — подъемная подвесная с гуськом, г — подъемная подвесная со стойками, д — подъемная молотовидная, е — балочная подвесная, ж — балочная молотовидная; 1 — балансир, 2 — гусек, 3 — стойка

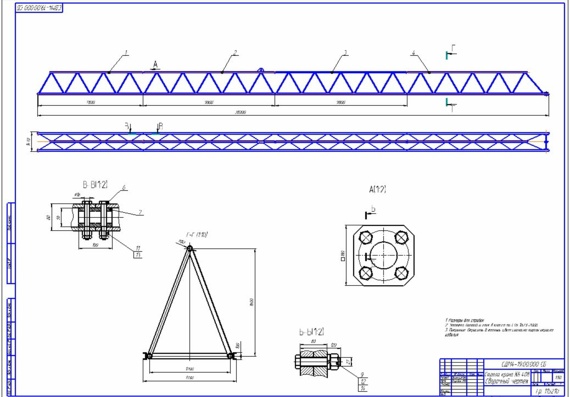

В плане подъемные стрелы имеют различную конфигурацию (рис. 23). По конструкции поясов и раскосов стрелы изготовляют решетчатыми ; из уголков или труб или сплошностенными из труб большого диаметра, гнутого профиля или листа.

Наиболее совершенную конструкцию имеют решетчатые стрелы из труб, которые по сравнению с уголковыми более легки и прочны. Кроме того, из-за хорошей обтекаемости труб ветровые нагрузки на ; трубчатые конструкции значительно ниже. Все это позволяет уменьшить опрокидывающий момент, действующий на кран, и тем самым повысить устойчивость крана. Сейчас разработаны оптимальные конструкции 4, 8 решетчатых подъемных стрел, обеспечивающие их минимальную массу и невысокую стоимость изготовления.

У кранов с установочным изменением вылета опорный шарнир соединения стрелы с башней выполнен на подшипниках скольжения, у кранов с маневровым изменением вылета — чаще на подшипниках качения.

Рис. 23. Конструктивные схемы стрел:
а — вид в плане, б — поперечные сечения подъемных стрел, в — поперечное сечение балочных стрел; 1 — трехсекционная, 2 — трапециевидная, 3 — А-образная, 4 — оптимальной конструкции, 5 — уголковой конструкции, 6 — четырехгранная решетчатая из труб, 7 —трехгранная решетчатая из труб; 8 — то же, оптимальной конструкции, 9 — из гнутого профиля

По двесные стрелы со стойками, примененные на кране МСК-5-20, по характеру работы и конструкции аналогичны подвесным стрелам.

Шарнирно-сочлененные стрелы (с гуськами) используют, как правило, когда требуется увеличить вылет и высоту подъема без переделки стрелы и изменения высоты башни (кран КБ-160.4).

Молотовидные подъемные и балочные стре-л ы работают на изгиб, поэтому они значительно тяжелее других типов стрел. Кроме того, из-за значительных габаритов по высоте эти стрелы тРУДно перевозить.

Балочную подвесную стрелу (рис. 24) имеет кран КБк-250. Стрела имеет трехгранное сечение. Грузовая тележка передвигается по двум нижним поясам. Верхний пояс и раскосы — трубчатые. Нижние пояса (ездовые балки) коробчатого сечения из двух сваренных уголков. Стрела имеет два рабочих положения: горизонтальное и ломаное, когда опорная секция стрелы устанавливается вертикально и крепится к верху оголовка, а головная секция размещается наклонно под углом 30° к горизонту. В этом случае удается значительно увеличить высоту подъема крана. Благодаря специальной схеме запасовки грузового каната обеспечивается горизонтальное перемещение груза при движении грузовой тележки по наклонно расположенной стреле.

Рис. 24. Балочная подвесная стрела крана КБк-250: 1 — опорная секция, 2 — стойка, 3 — головная секция

Башенный кран с маховой стрелой по доступным ценам

Эта разновидность строительной спецтехники представляет собой устройство, стрела которого благодаря особенностям конструкции способна подниматься почти до вертикального положения (как правило, порядка 86 градусов относительно стандартного положения). Такая опция позволяет использовать кран в сложных условиях, например, в условиях плотной застройки или на перегруженной техникой стройплощадке, при необходимости обходить препятствия, расположенные в радиусе действия стрелы крана.

Potain MR 90 C

  • Грузоподъемность: 8 тонн;
  • Высота: 51,2 метра;
  • Длина стрелы: 45 метров.

цена по запросу

Заказать / консультация

Potain MR 160 C

  • Грузоподъемность: 10 тонн;
  • Высота: 61,1 метр;
  • Длина стрелы: 50 метров.

цена по запросу

Заказать / консультация

Potain MR 225 A

  • Грузоподъемность: 14 тонн;
  • Высота: 56 метров;
  • Длина стрелы: 55 метров.

цена по запросу

Заказать / консультация

Potain MR 295 h26

  • Грузоподъемность: 16 тонн;
  • Высота: 70,4 метров;
  • Длина стрелы: 60 метров.

цена по запросу

Заказать / консультация

Potain MR 295 h30

  • Грузоподъемность: 20 тонн;
  • Высота: 70,к метров;
  • Длина стрелы: 60 метров.

цена по запросу

Заказать / консультация

Potain MR 298

  • Грузоподъемность: 24 тонн;
  • Высота: 70,4 метров;
  • Длина стрелы: 60 метров.

цена по запросу

Заказать / консультация

Potain MR 418

  • Грузоподъемность: 24 тонн;
  • Высота: 89,4 метра;
  • Длина стрелы: 60 метров.

цена по запросу

Заказать / консультация

Potain MR 608

  • Грузоподъемность: 32 тонн;
  • Высота: 77,8 метров;
  • Длина стрелы: 60 метров.

цена по запросу

Заказать / консультация

Предпосылки появления башенного крана с подъемной стрелой

Родиной этого устройства является Британская Империя. В силу особенностей ее законодательства воздушное пространство над объектом собственности считается принадлежащим собственнику. В таких условиях строительство на соседних участках осложняется высокой вероятностью нарушения закона с последующими судебными исками.

Разработка устройств с маховой стрелой решила проблему радикальным способом – теперь те, кто, оценив новинку, приняли решение купить башенный кран с маховой стрелой, могли беспрепятственно обходить препятствия в виде чужой собственности, не снижая темпа и качества работ. По мере уплотнения застройки, особенно, в крупных городах, востребованность моделей с подъемной стрелой возрастала с каждым годом. И на сегодняшний день такая техника пользуется на профильном рынке устойчивым спросом.

Среди значимых достоинств этой спецтехники, в первую очередь, следует отметить:

  • Увеличенную площадь обслуживаемой зоны;
  • Внушительную грузоподъемность;
  • Оптимальное сочетание параметров вылета и грузоподъемности;
  • Возможность использования нескольких башенных кранов в пределах одной стесненной строительной площадки.

Имеет ли смысл купить башенный кран с маховой стрелой или более целесообразно арендовать его для временного пользования? На коротких временных промежутках эксплуатация арендованной техники может оказаться более выгодной, однако в долгосрочной перспективе покупка более рациональна, поскольку представляет собой разовое вложение, пусть немалое, но достаточно быстро окупаемое, и в будущем такое решение будет ориентировано исключительно на получение прибыли.

Недорого, в комфортном формате, с гарантией качества и своевременного сервисного обслуживания купить башенный кран с маховой стрелой можно в компании «СМП». Обращайтесь – мы подберем модель, оптимально отвечающую вашим запросам!

Что такое крановая стрела?

Когда вы видите подъемный кран на строительной площадке, первое, что вы, вероятно, заметите, это его длинная рука, уходящая в небо. Эта часть крана называется стрелой и является одной из самых заметных и важных частей машины.

Стрела крана представляет собой длинную фиксированную или гидравлическую стрелу, которая используется для перемещения крупных объектов в строительстве. На него приходится большая часть веса при размещении груза, а его длина определяет максимальный вылет крана. Крановые стрелы могут выполнять различные функции и внешний вид в зависимости от типа крана.

Стрела крана может выглядеть как простое устройство, но для ее работы требуется высокая точность. Читайте дальше, чтобы узнать, как работает стрела крана и взаимодействует с другими важными компонентами крана.

Как работает крановая стрела?

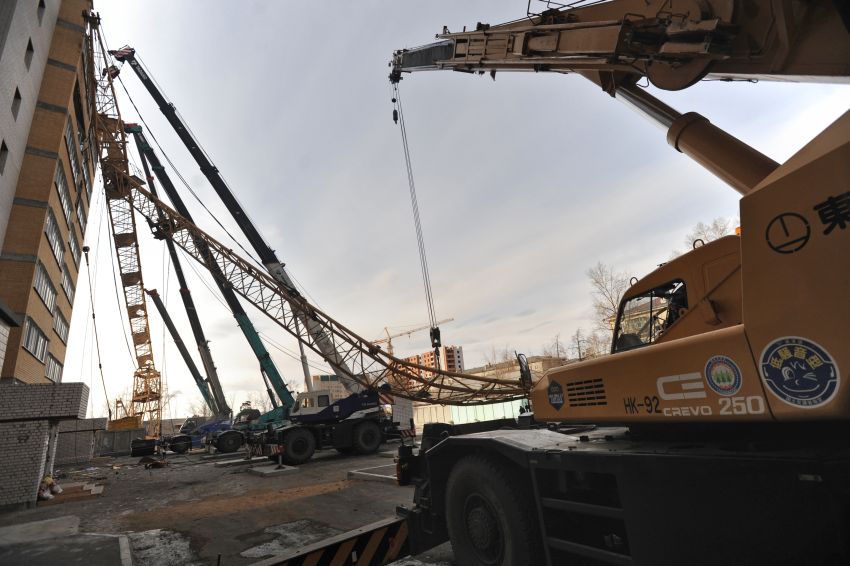

Существует два типа стрел кранов: решетчатые стрелы и гидравлические стрелы. Хотя они оба служат одной и той же цели подъема и перемещения предметов и материалов, они работают по-разному.

Решетчатая штанга

Решетчатые стрелы состоят из нескольких стальных стержней, сваренных вместе в форме буквы «W» или «V». Эта решетчатая конструкция увеличивает прочность стрелы и минимизирует ее вес, что делает ее идеальной для башенных и гусеничных кранов.

Решетчатые стрелы остаются фиксированной длины, но могут поворачиваться, наклоняться и перемещаться из стороны в сторону при перемещении груза. Поскольку самые большие краны часто имеют решетчатые стрелы, инженеры должны тщательно рассчитать угол наклона, необходимый для подъема тяжелых грузов при сохранении устойчивости крана. Кабина оператора оснащена рядом кнопок, джойстиков и компьютерной системой безопасности для управления движениями стрелы. Как только стрела находится в правильном положении, оператор использует подъемную систему, движущуюся вдоль стрелы, для подъема и опускания груза.

Гидравлическая стрела

В отличие от решетчатых стрел, стрелы гидравлического крана могут выдвигаться на разную длину и складываться для транспортировки. Они часто имеют телескопический вид или похожи на шест и работают с помощью мощной гидравлической системы.

Эта система работает путем закачки гидравлической жидкости в цилиндры с поршнями. Насос создает давление, которое толкает поршни внутрь и наружу, позволяя секциям стрелы крана выдвигаться или втягиваться. Гидравлические системы чаще всего используются для телескопических стрел кранов, но их можно использовать и для складных стрел кранов.

Складные крановые стрелы складываются, а не выдвигаются, как телескоп, что делает их идеальными для компактных строительных площадок, требующих сверхточных перемещений. В них используется та же гидравлическая система, что и в телескопических стрелах, но для работы требуется больше гидравлических цилиндров, поскольку они содержат больше точек сочленения.

Краны и тележки со стрелой

Из-за схожих характеристик краны и тележки со стрелой легко спутать друг с другом. Оба используются для подъема тяжелых материалов на строительных площадках, и стрелы являются общими элементами обеих машин. Однако некоторые ключевые отличия отличают их друг от друга.

Краны

Краны могут быть как стационарными, так и мобильными и бывают разных размеров и стилей. Они предназначены для подъема тяжелых материалов и используют для этого систему стабилизаторов и противовесов. Некоторые из наиболее распространенных типов включают башенные, вездеходные, гидравлические, стационарные и автокраны.

Тележки со стрелой

Тележки со стрелой обычно меньше кранов и предназначены для подъема более легких грузов. Они управляются как обычные грузовики, что делает их быстрее и легче маневрировать на рабочих площадках. В отличие от кранов, им не требуются противовесы или выносные опоры для обеспечения устойчивости, а используются только гидравлические стрелы. Кроме того, некоторые грузовики со стрелой используют погрузочную корзину для подъема обслуживающего персонала в недоступные места.

Другие важные компоненты крана

Краны состоят из нескольких частей, которые работают вместе для безопасного подъема и транспортировки тяжелых грузов. Некоторые из основных компонентов, которые взаимодействуют со стрелой крана, включают:

Удлинитель

Удлинители иногда путают со стрелами крана из-за их сходного внешнего вида. На решетчатых кранах стрела часто выступает из стрелы, чтобы увеличить расстояние между грузом и основной системой поддержки крана. Стрелы являются обычными элементами башенных кранов, и их можно отсоединять по мере необходимости для различных типов работ.

Противовес и выносные опоры

Поскольку краны поднимают такие тяжелые грузы, им требуются противовесы и выносные опоры, чтобы компенсировать вес груза и предотвратить его опрокидывание. Противовесы обычно устанавливаются на задней части крана за стрелой, и они могут штабелироваться и сниматься для размещения грузов разного размера.

Аутригеры — это тяжелые балки, используемые на мобильных кранах для повышения устойчивости при работе крана. При развертывании они выдвигаются из шасси и используют плоскую подушку для равномерного распределения нагрузки крана. Выдвижные опоры используют гидравлическую систему для выдвижения и складывания, и для правильной работы им требуется плоская поверхность.

Трос

Металлические тросы, используемые кранами для подъема и поддержки тяжелых грузов, называются тросами. Проволочный канат изготовлен из нескольких стальных проволок, скрученных в спираль вокруг сердечника, и предназначен для того, чтобы выдерживать экстремальные нагрузки без разрыва. Проволочный трос проходит вдоль стрелы и является основным компонентом подъемного крана, системы, отвечающей за подъем и опускание грузов.

Грузовой блок

Грузовой блок — это устройство, которое свисает с концов тросов крана и прикрепляется к грузу. Обычно он сделан из стали и содержит крюк, подшипник, вертлюг и набор шкивов, достаточно тяжелых, чтобы удерживать натяжение троса, когда он не прикреплен к грузу.

Верхняя тележка

Верхняя тележка крана содержит несколько компонентов крана, включая двигатель, кабину и тросовый барабан. Стрела крепится к верхней тележке с помощью набора креплений стрелы, и оператор манипулирует органами управления краном с этой точки обзора.

Крановые стрелы — одна из самых известных частей крана, и не зря. Это универсальные машины, которые бывают разных форм, размеров и стилей. Крановые стрелы необходимы для подъема самых тяжелых грузов в строительстве, и без них не было бы самых высоких зданий в мире.
