Стрелы башенных кранов

Поскольку нагрузки на подвесную подъемную стрелу приложены вдоль ее оси эта стрела при подъеме груза работает на центральное сжатие, в то время как балочные стрелы, кроме сжимающих, испытывают также и изгибающие нагрузки от массы грузовой тележки и груза. Отсутствие изгибающих нагрузок позволяет облегчить конструкцию. Кроме того, малые размеры подъемной стрелы в поперечном сечении по сравнению с размерами других стрел облегчают условия демонтажа и перевозки крана с объекта на объект.

По конструкции стрелы делятся на подвесные (рис. 22, а, е), подвесные с балансиром (рис. 22, б), подвесные шарнирно-сочлененные (с гуськом) (рис. 22, в), подвесные со стойками (рис. 22, г) и молото-видные (рис. 22, д, ж). Наиболее просты подвесные подъемные стрелы, которые получили массовое распространение.

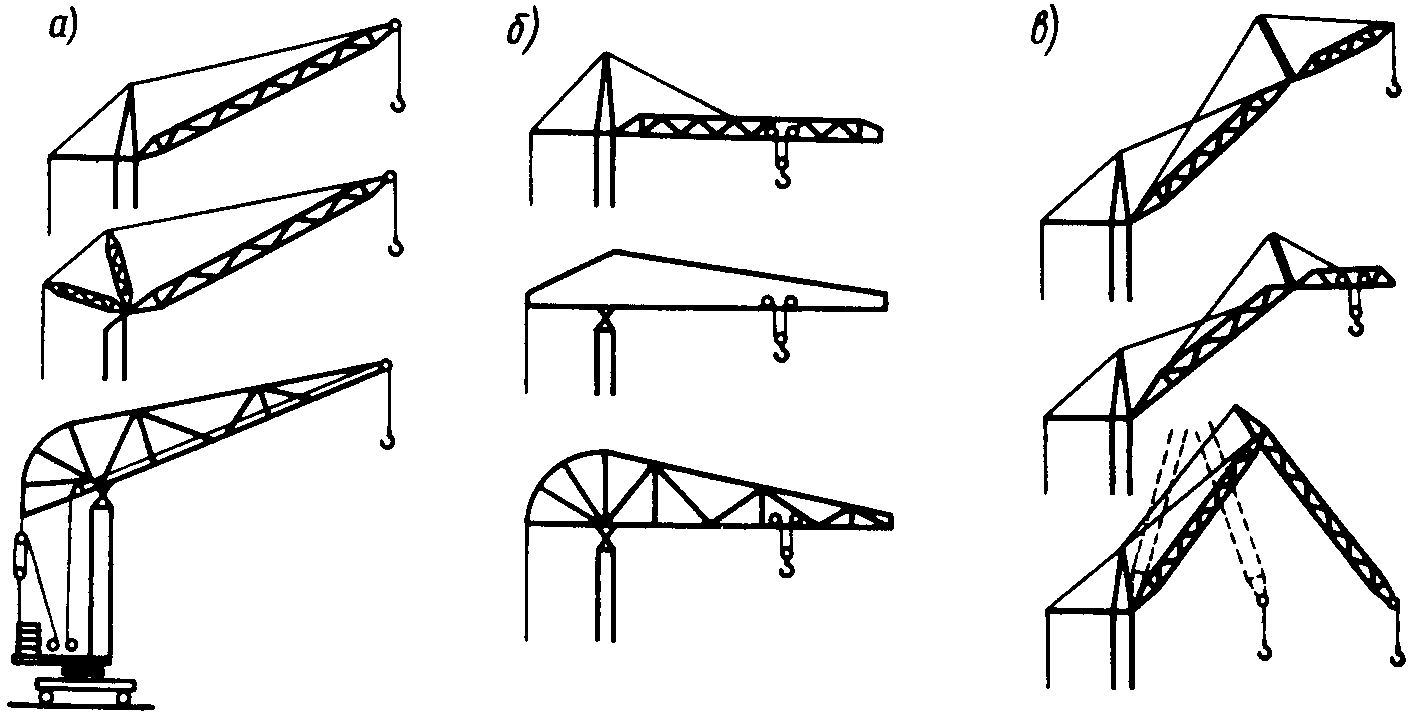

Рис. 22. Виды стрел:
а — подъемная подвесная, б — подъемная подвесная с балансиром, в — подъемная подвесная с гуськом, г — подъемная подвесная со стойками, д — подъемная молотовидная, е — балочная подвесная, ж — балочная молотовидная; 1 — балансир, 2 — гусек, 3 — стойка

В плане подъемные стрелы имеют различную конфигурацию (рис. 23). По конструкции поясов и раскосов стрелы изготовляют решетчатыми ; из уголков или труб или сплошностенными из труб большого диаметра, гнутого профиля или листа.

Наиболее совершенную конструкцию имеют решетчатые стрелы из труб, которые по сравнению с уголковыми более легки и прочны. Кроме того, из-за хорошей обтекаемости труб ветровые нагрузки на ; трубчатые конструкции значительно ниже. Все это позволяет уменьшить опрокидывающий момент, действующий на кран, и тем самым повысить устойчивость крана. Сейчас разработаны оптимальные конструкции 4, 8 решетчатых подъемных стрел, обеспечивающие их минимальную массу и невысокую стоимость изготовления.

У кранов с установочным изменением вылета опорный шарнир соединения стрелы с башней выполнен на подшипниках скольжения, у кранов с маневровым изменением вылета — чаще на подшипниках качения.

Рис. 23. Конструктивные схемы стрел:
а — вид в плане, б — поперечные сечения подъемных стрел, в — поперечное сечение балочных стрел; 1 — трехсекционная, 2 — трапециевидная, 3 — А-образная, 4 — оптимальной конструкции, 5 — уголковой конструкции, 6 — четырехгранная решетчатая из труб, 7 —трехгранная решетчатая из труб; 8 — то же, оптимальной конструкции, 9 — из гнутого профиля

По двесные стрелы со стойками, примененные на кране МСК-5-20, по характеру работы и конструкции аналогичны подвесным стрелам.

Шарнирно-сочлененные стрелы (с гуськами) используют, как правило, когда требуется увеличить вылет и высоту подъема без переделки стрелы и изменения высоты башни (кран КБ-160.4).

Молотовидные подъемные и балочные стре-л ы работают на изгиб, поэтому они значительно тяжелее других типов стрел. Кроме того, из-за значительных габаритов по высоте эти стрелы тРУДно перевозить.

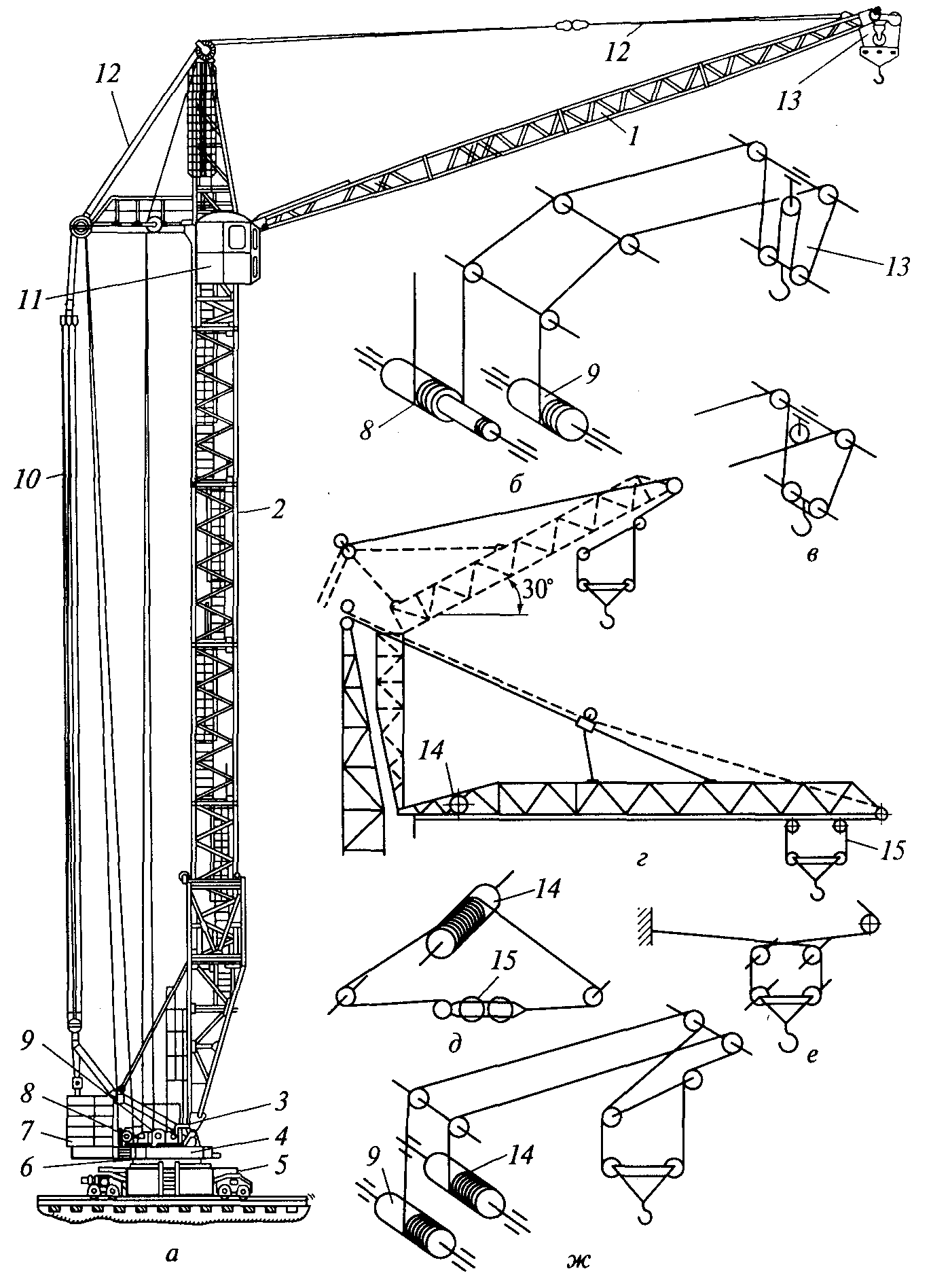

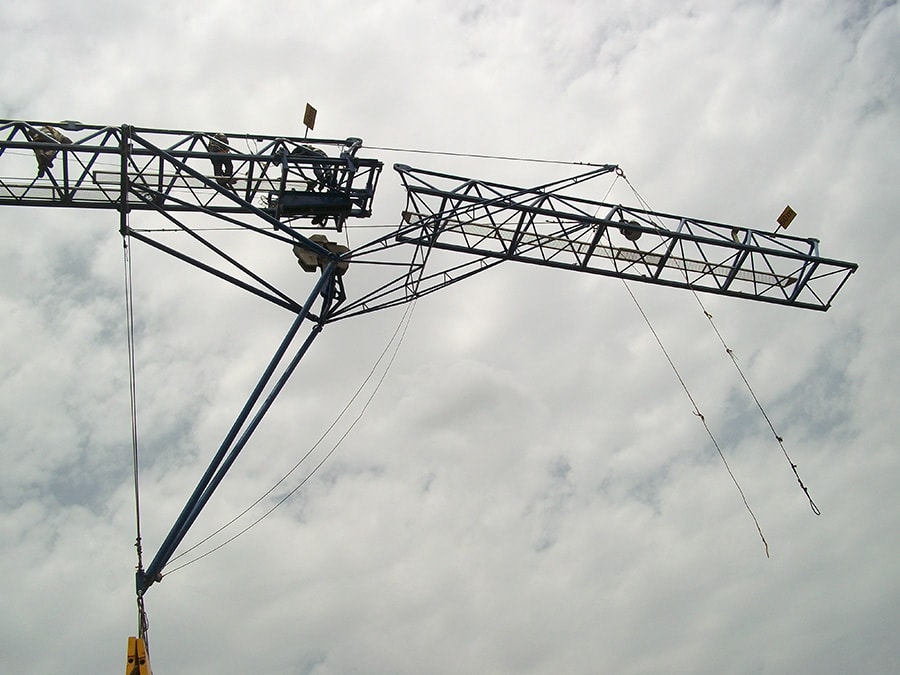

Балочную подвесную стрелу (рис. 24) имеет кран КБк-250. Стрела имеет трехгранное сечение. Грузовая тележка передвигается по двум нижним поясам. Верхний пояс и раскосы — трубчатые. Нижние пояса (ездовые балки) коробчатого сечения из двух сваренных уголков. Стрела имеет два рабочих положения: горизонтальное и ломаное, когда опорная секция стрелы устанавливается вертикально и крепится к верху оголовка, а головная секция размещается наклонно под углом 30° к горизонту. В этом случае удается значительно увеличить высоту подъема крана. Благодаря специальной схеме запасовки грузового каната обеспечивается горизонтальное перемещение груза при движении грузовой тележки по наклонно расположенной стреле.

Рис. 24. Балочная подвесная стрела крана КБк-250: 1 — опорная секция, 2 — стойка, 3 — головная секция

Башенные краны – Основные средства



Какими бы темпами ни росло у нас индивидуальное жилищное строительство, потребность в многоэтажных зданиях не сокращается, а наоборот, увеличивается. С одной стороны – рост численности населения, с другой – урбанизация: активные люди стремятся перебраться поближе к центру, оставляя на периферии за собой только коттедж или небольшой летний домик. Растущим как грибы после дождя фирмам также требуется все больше офисных помещений, да и ремонт уже построенных многоэтажек никто не отменял, вот и поднимаются то здесь, то там башенные краны – верные знаки растущей экономики.

Не только в строительстве нашли себе применение башенные краны, широко используются они при погрузочных работах на заводах, ж/д узлах, в портах и т. д. Своим названием этот вид подъемного оборудования обязан центральной части – вертикальной мачте, которая является основным и обязательным элементом всех видов башенных кранов.

Следующая важная деталь – это главный рабочий орган крана – стрела, на которой находится крюковая навеска. Остальные узлы, различающиеся у разных моделей: поворотная платформа, оголовок, распорка, противовесная консоль, опорные балки, фундаментные блоки, монтажные модули, рельсовая тележка, электрооборудование и системы управления.



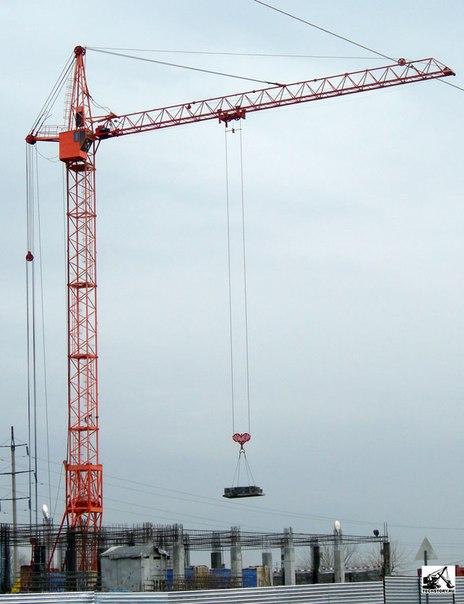

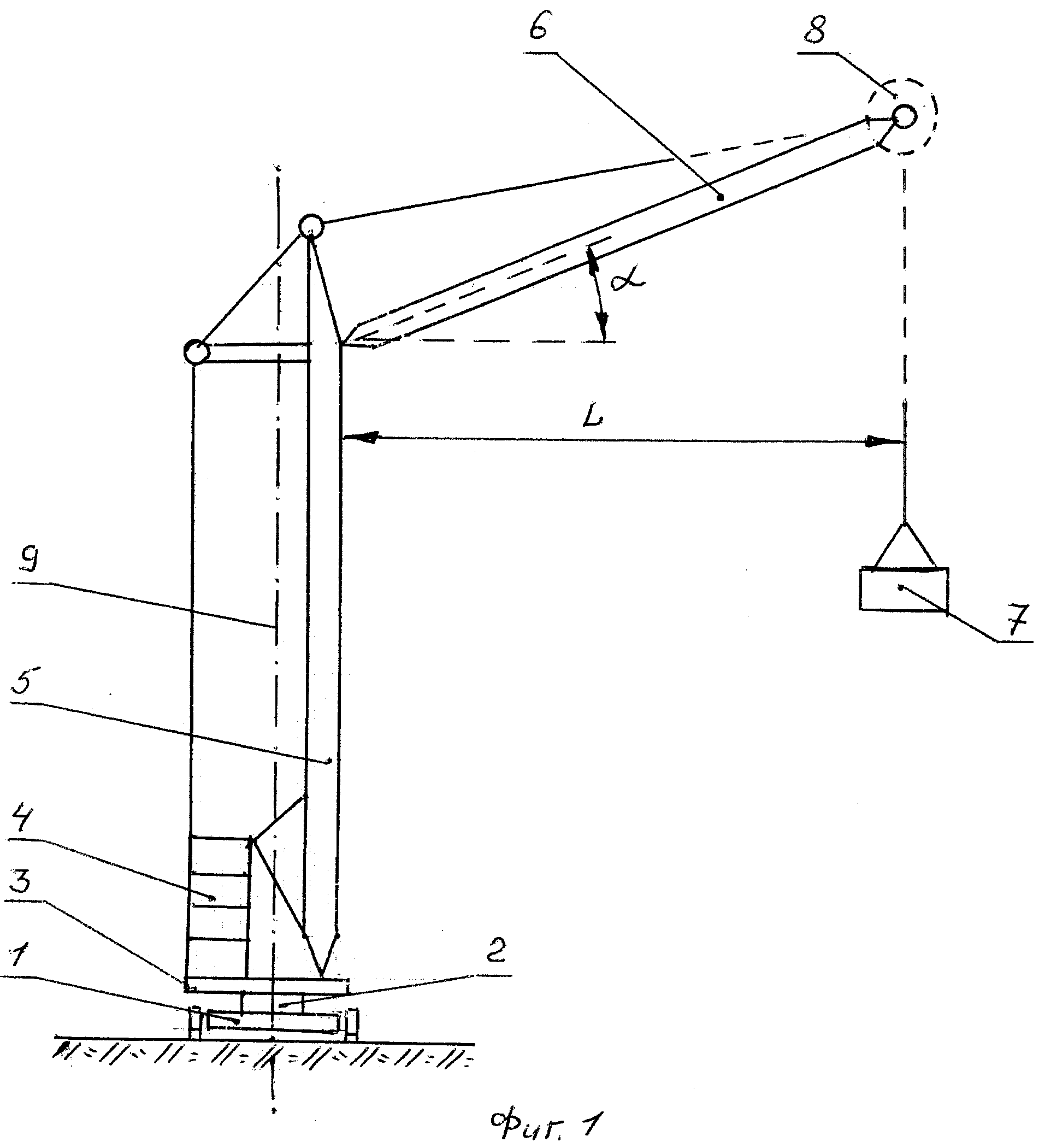

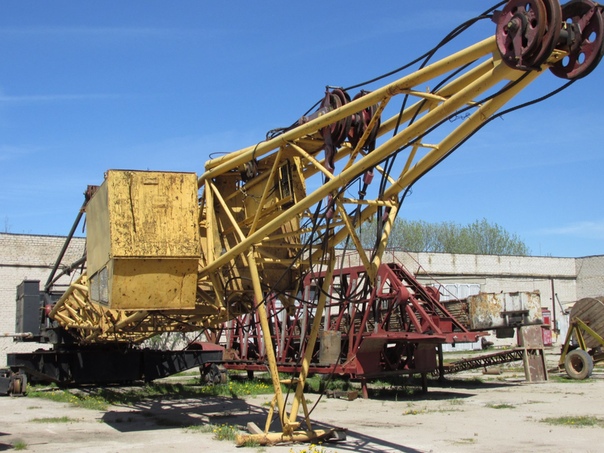

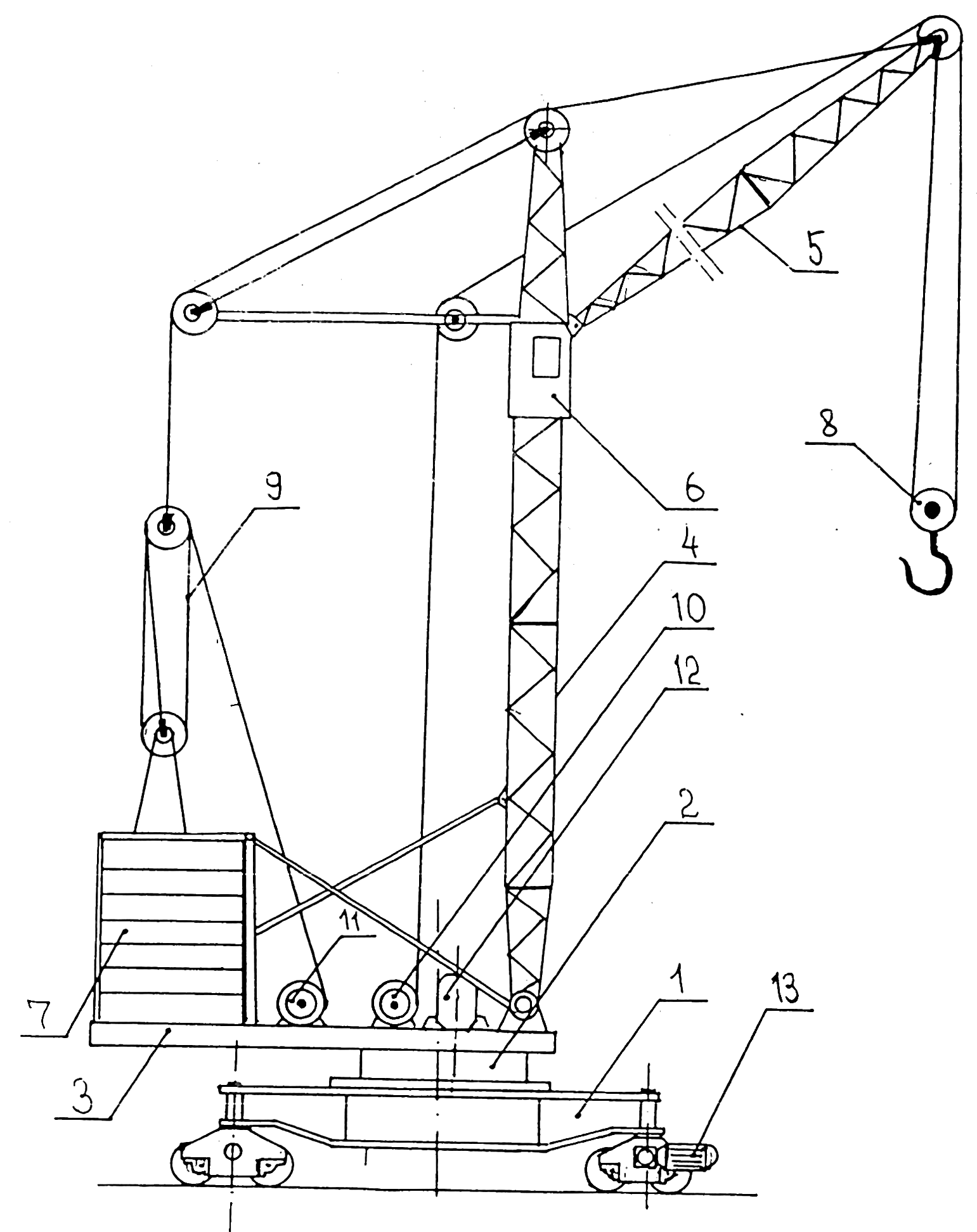

По особенностям устройства башенные краны делят на две большие группы: с поворотной башней и с поворотным оголовком. У первой группы башня устанавливается на поворотную платформу, которая, в свою очередь, покоится на фундаментном основании или рельсовой тележке. На платформе же, в задней ее части, расположены электро­оборудование и блоки противовеса. Наклонная стрела крана вывешена на блоках, один блок стоит на оголовке верхушки башни, второй – на распорке, представляющей собой стрелу в миниатюре, или «противострелу». Крюковая подвеска расположена на конце стрелы, горизонтальное перемещение грузов осуществляется за счет изменения угла наклона стрелы благодаря специальной схеме запасовки канатов.

К этой группе относится большая часть отечественных кранов серии «КБ», сокращение от «кран башенный». Иногда стрелу кранов этой конструкции используют как балочную, она постоянно вывешивается горизонтально или под определенным углом, грузы же перемещаются продольно на грузовой тележке (каретке), которая движется по предусмотренным на стреле специальным направляющим.

Краны с поворотной башней в мировой номенклатуре иначе называют самоподъемными, и в связи с этим возникает путаница, так как у нас, например, самоподъемными всегда называли краны с поворотным оголовком, которые устанавливаются в лифтовую шахту многоэтажки-«свечки» и растут вместе с ней, «карабкаясь» по специальным окнам шахты, сами поднимают себя. К тому же надо добавить, что элементы «самоподъема» наблюдаются у башенных кранов совершенно разных конструкций обоих типов: как с поворотной башней, так и с поворотным оголовком. Поэтому термин «самоподъемные» лучше всего зафиксировать за такими кранами, которые поднимают себя самостоятельно, не прибегая ни к какой посторонней помощи.

В этом случае мы увидим под этим названием краны с поворотной башней, небольших размеров, которые уже в собранном виде, но в сложенном состоянии, доставляются на строительный объект. Далее они снимаются с трейлера и расправляются за счет собственных лебедок, как раскрываются под лучами солнца цветочные бутоны. У них небольшая грузоподъемность и нет кабины крановщика, управляются они с земли с помощью дистанционного управления и применяются для строительства малоэтажных зданий и при капитальном ремонте.

Производство башенных кранов с поворотной башней – аналогов нашим КБ в развитых странах прекращено, там они уступили место кранам с поворотным оголовком. Суммарно можно подытожить следующие характеристики башенного крана с поворотной башней и маневровой стрелой:

  • быстрый монтаж без применения другого башенного крана или автокрана с длинной стрелой;
  • увеличение рабочей зоны за счет движения по рельсам;
  • сложная система запасовки канатов и тем не менее неравномерная горизонтальная подача груза;
  • сравнительно небольшая высота подъема крюка.

Последний критерий и стал определяющим для выбора в сторону кранов с поворотным оголовком.

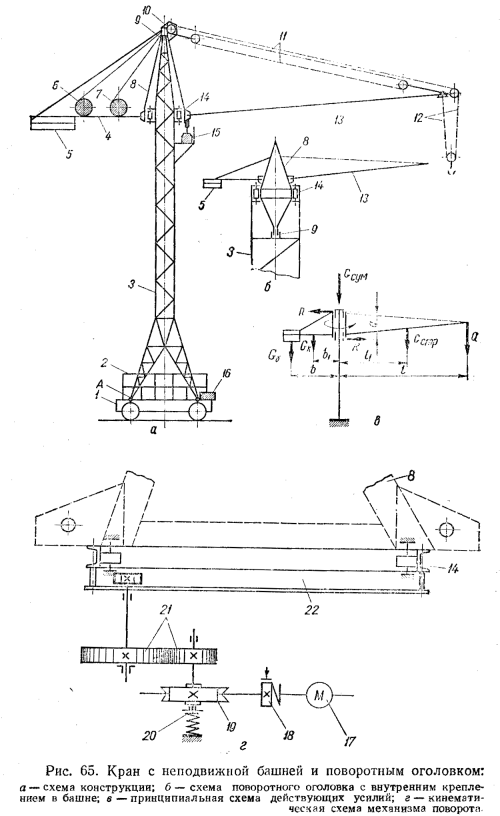

Эта группа кранов самая обширная, общий же принцип состоит в том, что башня у них жестко закреплена на основании, а поворотное устройство находится в верхней части башни, и вращается только оголовок с противовесом и стрелой. При использовании таких кранов на погрузочных работах для увеличения рабочей зоны их устанавливают на рельсовую тележку, при строительстве же высотных объектов подвижность крана становится ненужной, важнее будет возможность дополнительного крепежа башни крана к строящемуся зданию. Всего можно выделить три варианта кранов с поворотным оголовком: с подъемной (маховой) стрелой, с балочной стрелой, безоголовочные. Краны с подъемной стрелой конструктивно повторяют стреловые гусеничные краны, но вместо гусеничной тележки установлены они на верхушку башни. На платформе, к которой крепится стрела, укреплены распорные блоки и электрооборудование, в задней части платформы или под ней ставятся блоки противовесов.

Этот вид кранов позволяет получить преимущества маховой стрелы на большой высоте.

У балочных кранов рабочая стрела вывешивается горизонтально или под небольшим углом к горизонтальной плоскости. Крюк подвешен к грузовой тележке, которая передвигается по направляющим стрелы. Противоположно стреле выставляется противовесная консоль, которая уравновешивает стрелу через блок на вершине оголовка натянутыми тросами. Такая схема делает краны похожими внешне на коромысло. Оголовок может быть относительно небольшим, а может быть и фактическим продолжением башни (у кранов с высокой грузоподъемностью). Противовесные блоки могут размещаться на подвижной тележке, аналогичной грузовой каретке. В этом случае появляется возможность варьировать грузовысотными характеристиками, а также повышать устойчивость крана к сильному ветру, смещая противовес ближе к башне.

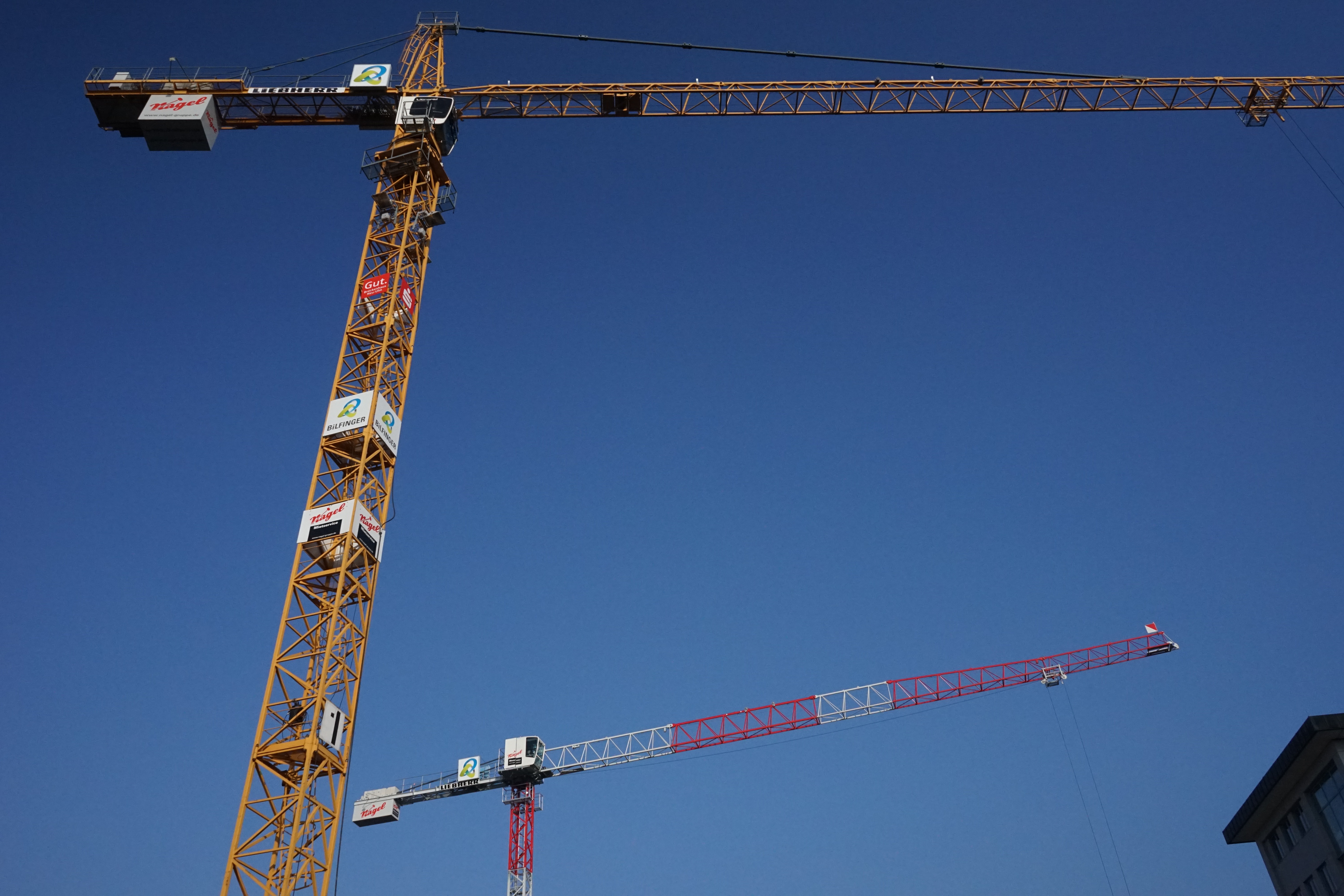

Безоголовочные краны – самый молодой вариант, первой его внедрила испанская компания Linden Comansa в 1970-х гг. Стрела и противовесная консоль здесь выполнены как единое целое, в связи с чем повышаются требования к прочности всей стрелы, башни и опорно-поворотного устройства.

Безоголовочный кран в то же время остается балочным, только в отличие от кранов с шарнирно соединенной стрелой его стрела ставится только горизонтально. К достоинству всех балочных кранов – равномерной горизонтальной подаче грузов и простой схеме запасовки канатов у – без­оголовочного крана добавляется еще и экономия материалов за счет отказа от блоков и растягивающих тросов. У кранов с поворотным оголовком все электрооборудование расположено наверху, а обычное размещение грузовой лебедки у балочных кранов внутри стрелы.

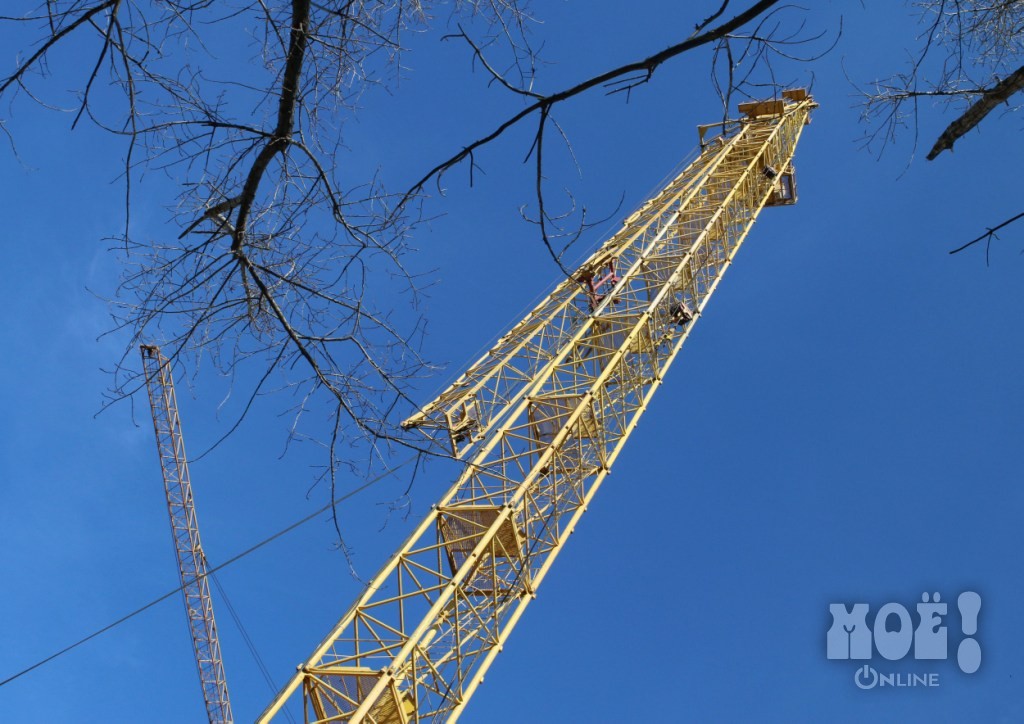

По своей конструкции башни и стрелы могут быть сплошными трубчатыми или решетчатыми треугольного, прямоугольного или квадратного сечения. Чаще, однако, встречаются башни сечения квадратного, а стрелы – треугольного. Кабина крановщика на кранах с поворотной башней может устанавливаться внутри одной из секций башни или подвешиваться к ней сбоку. В этом случае кабину можно в начале строительства устанавливать ближе к земле, а затем поднимать по мере роста строящегося здания. У кранов с поворотным оголовком кабины подвешиваются обычно сбоку под стрелой, но могут монтироваться и непосредственно к стреле (безоголовочные краны) и передвигаться по ней при необходимости. Для облегчения контакта и улучшения взаимопонимания между машинистами кранов, с одной стороны, и монтажниками и стропальщиками, с другой, все шире применяют средства радиосвязи, а также развивают системы беспроводного дистанционного управления, когда машинист башенного крана может даже совмещать частично работу монтажника. Электромоторы грузовых, стреловых, монтажных лебедок, поворотного устройства и привода хода рассчитывают для работы от сети 110/ 220/ 380 В. Важными для башенных кранов являются также устройства плавного пуска и торможения, без которых аккуратная подача груза невозможна.

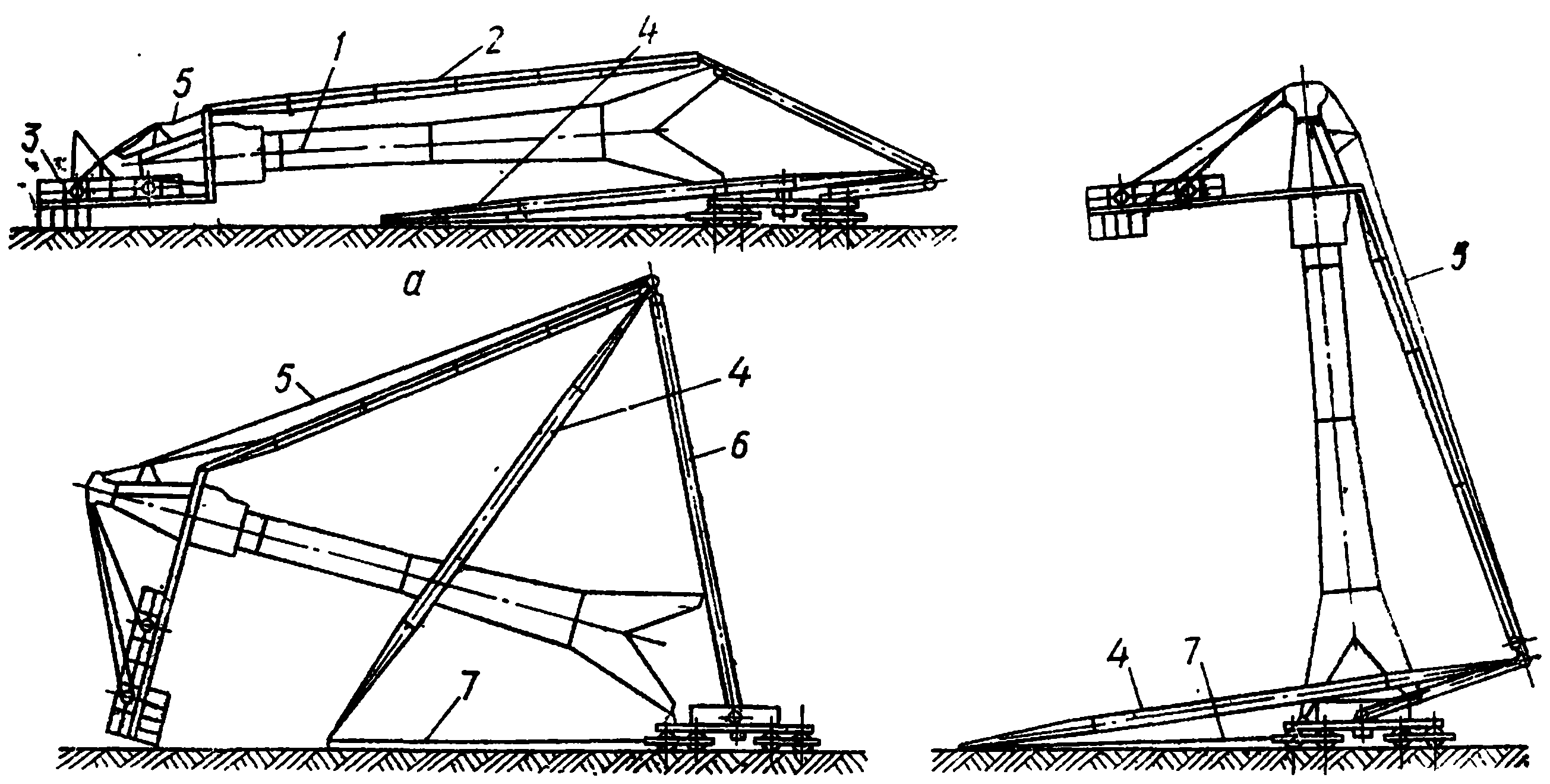

По способу установки различают краны с фиксированной высотой, у них башня собирается и устанавливается сразу на определенную высоту, сюда же относятся и самоподъемные (быстросборные) краны. Другой вариант – наращивание уже поднятого крана по секциям. Краны с поворотной башней растут добавлением секций снизу. На платформе для этого закреплена своего рода обойма, внутри которой проходят секции башни. После соединения новой секции с башней она поднимается, освобождая внизу обоймы место для очередной секции. Краны с неповоротной башней добавляют секции сверху. Вдоль башни крепится оборудованный своими лебедками монтажный блок, верхняя секция башни отделяется от нижележащих и с помощью блока поднимается на определенную высоту. Затем в освободившееся место своим крюком на стреле подаются новые секции, после чего закрепляются. Аналогично подъему осуществляется и демонтаж башенных кранов.

«Карабкающиеся» краны обходятся небольшим числом секций, они в качестве опорного фундамента используют шахту лифта или непосредственно сам железобетонный или металлический каркас многоэтажного здания и поднимаются вместе с ним. Башня выдвигается гидроцилиндрами из обоймы, опирающейся на верхний этаж. После закрепления башни в новых окнах шахты (ячейках каркаса) обойма поднимается выше, к стреле, и под ней выстраивается новый этаж и т. д. По окончании строительства башня и стрела разбираются, секции снимает с крыши приставной башенный кран или даже автокран с достаточной длиной стрелы и грузоподъемностью.

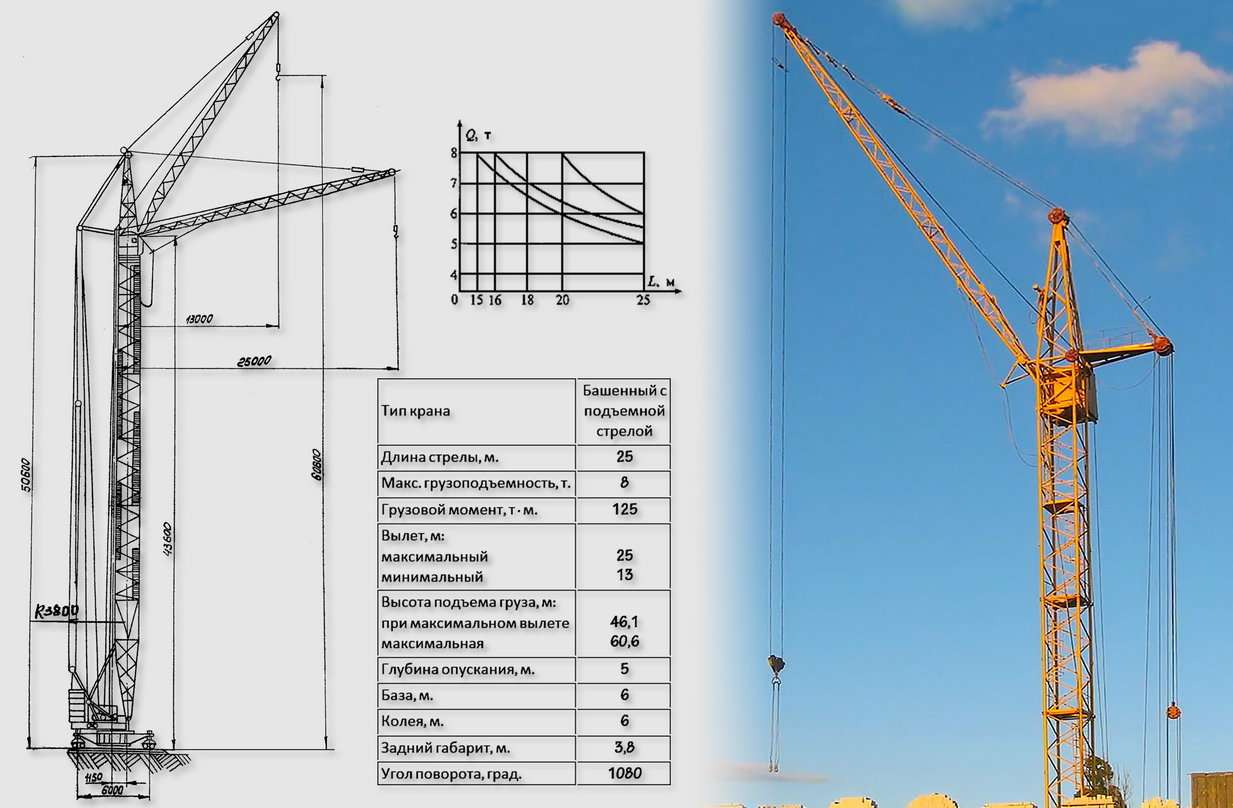

У любых видов башенных кранов рассматривают основные технические характеристики, указывающие на производительность крана. К ним относятся: высота подъема крюка – определяет максимально возможную высоту строящегося здания, длина стрелы – от нее зависит рабочая зона крана, максимальная грузоподъемность – определяется на коротком плече и соответствует грузовому моменту, грузоподъемность (г/п) на разных вылетах, а для наклонных стрел и на разных углах подъема – характеризует возможности крана в пределах его рабочей зоны, устойчивость к силе ветра – параметр очень актуальный в тех местах, где ветры высокой силы не редкость.

Отечественная промышленность сегодня выпускает башенные краны КБ четырех размерных групп, с третьей по шестую, с грузовым моментом от 100 до 400 тм. Краны 3-й и 4-й групп с поворотной башней и маневровой стрелой, максимальной г/п 8 т работают на строительстве зданий высотой от 9 до 16 этажей. Краны 5-й и 6-й групп – с балочными стрелами, максимальной г/п 10 и 25 т, 5-я группа используется для возведения зданий высотой до 75 м, 6-я – для монтажа тяжелых промышленных объектов до 40 м высотой.

Хотя рынок башенных кранов можно признать довольно консервативным – кранам ведь, как говорится, сносу нет и по велению моды их не меняют – тем не менее импортные модели и здесь начинают понемногу занимать свои ниши, и самую большую на сегодняшний день получила швейцарская марка Liebherr. Семейное предприятие, основанное в 1949 г. Гансом Либхерром, на сегодняшний день является международной группой компаний, имя которой зарекомендовало себя как швейцарские часы машиностроения. Производственная программа Liebherr охватывает большой ассортимент различных типов башенных кранов. В частности, это быстромонтируемые краны серий Н и К, краны с маховой стрелой серии HC-L, верхнеповоротные краны с оголовком серии ЕС-Н и без оголовка серии ЕС-В, а также краны повышенной грузоподъемности серии НС. Стоит отметить, что линейка кранов Liebherr EC-H, являясь одной из наиболее популярных, включает 15 моделей с максимальной г/п от 8 до 50 т, максимальным вылетом от 55 до 80 м и г/п на максимальном вылете от 1,7 до 11 т. В свою очередь линейка безоголовочных кранов Liebherr ЕС-В, оптимизированных для быстрого монтажа и экономной транспортировки, насчитывает 18 моделей с максимальной г/п от 5 до 125 т, максимальным вылетом от 50 до 75 м и г/п на максимальном вылете от 1 до 19,3 т. При этом башенные краны Liebherr серий ЕС-Н и ЕС-В предлагаются в комплектации с различными башенными системами, что позволяет оптимально адаптировать их к различным условиям работы на строительном объекте.

Марка Potain, которая наряду с National Crane и Grove входит в группу Manitowoc, также неплохо зарекомендовала себя в странах СНГ. Сейчас, например, четыре крана с оголовком и два безоголовочных крана Potain заканчивают строительство блока многоэтажных зданий в Киеве. Самоподъемные краны (Self Erecting) серии Igo выпускаются с высотой крюка от 16 до 38 м, максимальной г/п от 1,3 до 8 т, максимальным вылетом от 16 до 50 м. Краны с оголовком серий MC, MD и MD Maxi предлагают с максимальной г/п от 6 до 80 т, радиусом от 50 до 85 м. Без­оголовочные (Flat Top) представлены в трех сериях: MCT, MDT City и MDT. Их грузоподъемность 2,5–20 т, вылет 41–75 м. Краны с подъемной стрелой серии MR доступны с максимальной грузоподъемностью 8–32 т и радиусом 45–60 м.

Бесспорно, башенные краны Terex завоюют у нас ту же популярность, что и другая строительная техника, выпускаемая под этой маркой. Сегодня они производятся на заводах в Германии, Италии, США, Франции, Австралии и Китае. Компания предлагает быстросборные краны CBR г/п 1–6 т и 0,5–1,4 т на максимальном вылете 16–45 м, безоголовочные краны СТТ City от 50 до 190 тм г/п 2–10 т и 1–2 т на максимальном вылете 40–65 м; а также СТТ от 230 до 720 тм г/п 10–40 т и 2,1–3,4 т на максимальном вылете 70–84 м. Краны с подъемной стрелой CTL с 8–45 т макс. г/п и 1,8–7 т на вылете 50–65 м и четыре модели больших балочных кранов с оголовком от 320 до 650 тм. Максимальная г/п у них от 16 до 32 т, вылет 70–80 м, г/п на вылете – 3,1–4,1 т.

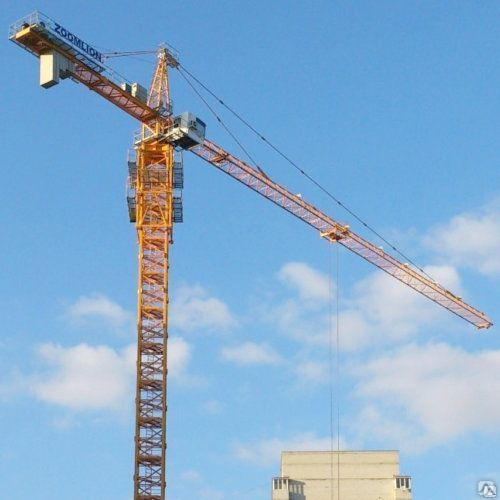

Китайские производители подъемной техники XCMG и Zoomlion успешно осваивают самые передовые западные технологии и приобретают опыт на строительстве небоскребов в густонаселенных городах Поднебесной. У их местных дилеров можно заказать подходящий вариант башенного крана с максимальной г/п от 4 до 20 т и длиной стрелы от 30 до 70 м. Датская компания Kro/ll Cranes выпускает безоголовочные (Flat Top), балочные (Hi Top) и краны с подъемной стрелой (Level Luffer). Особо следует выделить балочный кран-гигант, подтверждающий, что Дания знает толк в портовых работах и морских перевозках, – модель К 10000. Максимальный вылет у него 100 м, г/п при этом 120 т, на вылете до 44 м г/п составляет 240 т. Высота подъема крюка – 86 м, достаточно, чтобы не задеть грузом портовые краны-«карлики». Но не только технические данные этого колосса производят впечатление, на самой макушке этого крана устанавливается еще один башенный кран г/п 20 т, работающий независимо от своего носителя. Трудно поверить, но вся эта махина устанавливается еще и на рельсы для увеличения рабочей зоны.

Уже упоминавшаяся испанская компания Linden Comansa, отметившая в прошлом году 50-летний юбилей, выпускает краны с подъемной стрелой серии LCL, но основной акцент в производственной линейке делает на безоголовочных кранах Flat Top – модельный ряд LC. Кроме нее из солнечной Испании ведут свой отсчет марки Sa’ez Сranes и Jaso Equipos. Первая производит ассортимент безоголовочных кранов серий TL и TLS, также балочные серии S. Вторая – краны с подъемной стрелой и балочные с оголовком с длиной стрелы 35–55 м.

Что ж, чем больше в стране башенных кранов и чем они выше, тем выше темпы роста ее экономики.

Башенный кран КБ-474.10 – Башенные краны – Управление механизации №2

Грузовой момент 132 тм
Грузоподъемность максимальная при 4-кратной запасовке 8 т
Грузоподъемность максимальная при 2-кратной запасовке 4 т
Грузоподъемность при максимальном вылете 1,2 т
Вылет максимальный 55 м
Вылет при максимальной грузоподъемности 8 т 16,5 м
Вылет при максимальной грузоподъемности 4 т 28 м
Вылет минимальный 4,8 м
Высота подъема максимальная при 2-кратной запасовке грузового каната 124,5 м
Высота подъема максимальная при 4-кратной запасовке грузового каната 124,5 м
Высота подъема передвижного крана (без закрепления крана к возводимому сооружению) 48,5 м
Исполнение по ГОСТ 15150-69 У1
Ветровой район по ГОСТ 1451-77 1. 2
Угол поворота, не менее 108 градусов
Окружающая среда, в которой может эксплуатироваться кран (температура) от +40 до -40 градусов
Окружающая среда, в которой может эксплуатироваться кран (сейсмичность) 6 баллов включительно
Окружающая среда, в которой может эксплуатироваться кран (взрывоопасность) взрывобезопасная
Окружающая среда, в которой может эксплуатироваться кран (пожароопасность) пожаробезопасная
Частота вращения крана 0,75 м/мин
Группа классификации (режим) по ИСО 4301/1 крана А4
Группа классификации (режим) по ИСО 4301/1 механизмов М3
Масса конструктивная 148,3 т
Масса плит балласта 9,4 т
Масса балласта (на опорной раме) 80 т
Масса общая 237,7 т
База 6 м
Колея 6 м
Задний габарит 19,15 м
Количество ходовых колес (приводных) 8 шт
Количество ходовых колес (общее) 12 шт
Расчетная нагрузка ходового колеса на рельс 242 кН

Принцип работы башенного крана в деталях

5 ноя 2020

Что лежит в принципе работы башенных кранов

Основным элементом такого устройства является башня. Различают ее изменяемое и стабилизированное закрепление. Стрела крана располагается вверху башни вместе с кабиной оператора.

Грузовая телега регулирует вылет, поворот (если речь идет о поворотной модели башенного крана) осуществляется поворотным механизмом. Таким образом, стрела крана может совершать движение на 360 градусов.

Неотъемлемой частью конструкции крана башенного типа является привод. Он, как правило, электрический. На современных моделях такой техники используют несколько приводов, рассчитанных на разные типы нагрузок:

  • вращение стрелы;

  • перемещение платформы;

  • подъем грузов на нужную высоту.

Исправность приводов влияет не только на качество выполняемых погрузочно-разгрузочных работ, но и на безопасность эксплуатации такой сложной и дорогостоящей техники. Простое правило проверки основных механизмов башенного крана перед работой снимает риски развития непредвиденных, форс-мажорных обстоятельств.

Если на кране установлен верхнеповоротный механизм, то это, как правило, техника с большой грузоподъемностью и высотой подъема. Такие показатели достигаются с помощью установки над кабиной оператора крана вращательных механизмов.

Нижнеповоротные краны имеют вращательные механизмы внизу башни, что существенно ограничивает общую функциональность, в частности, и высоту, на которую грузы могут быть подняты.

Принцип работы башенных кранов. Как собирают и разбирают такие устройства

Современные башенные краны монтируются и разбираются по единому принципу. Отдельные модули скрепляются между собою, облегчая и ускоряя процесс сборки.

В кранах, установленных на автомобильных шасси, башни становятся работоспособными и убираются автоматически при управлении оператором из кабины.

Стрела крана, с чьей помощью грузы поднимаются, перемещаются и опускаются, монтируется по такому же принципу, что и башня. Решетчатые модули собираются между собой, регулируя тем самым длину вылета стрелы.

Инциденты, связанные с падением строительной техники в 2007-2009 годах

18 января в Великом Новгороде у строящегося здания Новгородского облуправления юстиции упал башенный кран, раздавив две припаркованные иномарки. По счастливой случайности в салонах легковых машин к моменту происшествия не было людей. При падении кран оборвал провода городской электролинии. В результате инцидента легкие ранения получил крановщик.

4 февраля в Москве на стройплощадке жилого комплекса на Хорошевском шоссе, при подъеме башенного крана обрушилась одна из его секций. Под этим краном стояли двое рабочих, которые в результате инцидента погибли.

27 февраля на 12‑этажный жилой дом по Камышовой улице в Приморском районе Санкт-Петербурга упал строительный кран. Были повреждены пять квартир на 8‑12 этажах здания. Погибли три человека, в числе которых малолетний ребенок, и еще трое ранены.

2 марта в Новосибирске на многоэтажный жилой дом опрокинулась стрела строительного крана. Стрела крана упала на уровне пятого этажа и разбила несколько окон. В результате происшествия никто не пострадал. Конструкции самого дома также уцелели.

21 марта в Санкт-Петербурге на строительной площадке на площади Александра Невского на распложенный рядом бассейн упала самоходная бурильная установка. В результате была частично разрушена конструкция кровли здания бассейна. Во время падения в здании бассейна находилось около 30 человек, никто не пострадал.

3 апреля в Петербурге на строительной площадке, расположенной на Витебском проспекте, упал автокран. При происшествии никто не пострадал.

3 апреля в Екатеринбурге при проведении строительных работ в центре города опрокинулся автокран. Стрела крана упала на строительную площадку. Пострадавших нет.

4 апреля в Москве на стройке на улице Поликарпова упал 40‑тонный автомобильный кран. Причиной падения строительного стала просадка грунта.

4 апреля в городе Карасук Новосибирской области на строителя упал противовес подъемного крана, рабочий погиб.

13 июня в Кежемском районе Красноярского края на строительном объекте Богучанской ГЭС из-за сильного порыва ветра упал башенный кран. В результате три человека погибли, а еще трое с травмами различной тяжести помещены в центральную районную больницу.

3 июля в Великом Новгороде при проведении погрузочно-разгрузочных работ на территории предприятия “Стройснаб”, где велось строительство нового ангара, упал автокран. При падении крана на бок в его кабине оказался зажатым 50‑летний крановщик. От полученных травм он скончался.

17 июля в подмосковном городе Железнодорожный рухнула стрела башенного крана во время подъема груза на строительстве жилого 17‑этажного дома. В результате происшествия кран наклонился, и крановщик выпал из кабины. От полученных травм он скончался на месте. При падении стрела задела крышу детского сада, расположенного рядом. По счастливой случайности, в здании никого не было и обошлось без пострадавших.

6 августа в Санкт-Петербурге на строительной площадке, расположенной на Алексеевской улице, при проведении работ по демонтажу башенного крана, на строящееся здание упала стрела крана. В результате аварии серьезно пострадал один из монтажников.

12 сентября на Васильевском острове в Петербурге перевернулся автомобильный кран. Упавший кран придавил пешехода, который от полученных травм скончался.

13 сентября на одной из стройплощадок города Кушвы в Свердловской области во время строительных работ упал башенный кран. Погибла крановщица.

5 октября в центре Владимира на проезжую часть автодороги рухнул башенный кран, который вел строительство девятиэтажного жилого дома. В результате аварии погибла крановщица.

2 ноября в Томске на строительной площадке упал башенный кран. При падении конец стрелы крана задел здание бани, в результате была повреждена часть ее крыши. Крановщик получил травмы.

2008 год

Ночью 15 апреля в Санкт-Петербурге на Бухарестской улице упал кран, проводивший строительные работы. Стрела 25‑тонного строительного автокрана упала на на проезжавший мимо автомобиль “Мерседес”. Водитель автомобиля погиб.

30 июня в Новокузнецке Кемеровской области на строительной площадке жилого дома упал башенный кран. Кран упал возле проезжей части. По счастливой случайности, автомобилей в этот момент на дороге не было. В результате ЧП никто не пострадал.

4 июля в Николаеве упал на жилую пятиэтажку подъемный строительный кран. Падая, он снес стрелой балкон и частично разрушил жилую квартиру четвертого этажа. Ее жильцы не пострадали, поскольку в этот момент находились в другой стороне дома.

8 июля в Зеленограде на Панфиловском проспекте опрокинулся башенный кран. В кабине крана на момент ЧП никого не было. Кран съехал с рельсов и стрелой упал на строящееся здание музыкальной школы, в котором находились рабочие и охрана. Никто не пострадал.

25 июля в Воронеже на проезжую часть упал башенный кран, работавший на строительстве жилого дома. Кран раздавил несколько припаркованных рядом со стройплощадкой автомобилей. Погибла крановщица.

11 ноября на стройплощадке в Великом Новгороде на строящийся жилой дом упал 40‑метровый башенный кран. При падении погиб крановщик.

2009 год

25 марта в Нижнем Новгороде на строительной площадке 17‑этажного жилого дома упал строительный кран. При падении кран задел расположенный рядом 5‑ти этажный жилой дом. В результате разрушены квартиры на 5‑м этаже, деформированы квартиры на 4‑м этаже.

Материал подготовлен на основе информации РИА Новости и ИТАР-ТАСС
