Стрела башенного крана



Изобретение относится к башенным кранам, имеющим шарнирно-сочлененные секционные стрелы, и предназначено для использования в конструкциях кранов, на которых используются удлиненные стрелы и которые в связи с этим имеют сложную кинематику складывания стрелы в нерабочее положение и обратно. Стрела башенного крана включает корневую и концевую секции с нижними поясами для перемещения грузовой тележки и канатный механизм для удержания стрелы в рабочем положении, складывания ее при монтаже и наращивания башни. Смежные торцы нижних поясов секций стрелы выполнены с выемками с образованием сегмента. Высота сегмента в поперечном сечении цилиндра меньше радиуса последнего. Каждая ось установлена в упомянутых выемках торцов нижних смежных поясов стрелы. Стрела выполнена с дополнительными шарнирными соединениями в виде двух пар серег, связанных посредством пальцев с нижними поясами секций. Нижние пояса секций стрелы с их нижней стороны выполнены с входящими друг в друга проушинами, в отверстиях которых расположен монтажный палец. Отверстия выполнены с возможностью свободного перемещения в них монтажного пальца. Данное изобретение решает задачу обеспечения компактности стрелы в сложенном положении, а также удобство монтажно-демонтажных работ. 7 ил.

Данное изобретение относится к башенным кранам, имеющим шарнирно-сочлененные секционные стрелы. Оно предназначено для использования в конструкциям башенных кранов, на которых используются удлиненные стрелы и которые в связи с этим имеют сложную кинематику складывания стрелы в нерабочее положение и обратно.

Известна шарнирно-сочлененная стрела башенного крана, включающая корневую секцию и шарнирно соединенную с нею другую секцию стрелы, средства складывания и раскладывания стрелы [1].

Наиболее близким техническим решением по сущности и достигаемому эффекту к заявленной стреле является стрела башенного крана, содержащая корневую секцию, шарнирно связанную с ней концевую секцию с нижними поясами для перемещения грузовой тележки, при этом секции шарнирно связаны между собой посредством двух осей, каждая из которых установлена с возможностью взаимодействия с нижними поясами, а также канатный механизм удержания стрелы в рабочем положении и складывания ее при монтаже [2].

Существенным недостатком известных стрел является то, что шарнирное соединение их секций но обеспечивает возможность взаимного поворота секций при их складывании на 180, что не отвечает монтажно-демонтажным требованиям компактности конструкции стрелы в сложенном положении.

Решаемой технической задачей заявленного технического решения является обеспечение компактности стрелы в сложенном положении. Другой решаемой задачей является обеспечение удобства монтажно-демонтажных работ.

Поставленные технические задачи достигаются тем, что в стреле башенного крана, включающей корневую и концевую секции с нижними поясами для перемещения грузовой тележки, при этом секции шарнирно связаны между собой посредством двух осей, каждая из которых установлена с возможностью взаимодействия с нижними поясами, канатный механизм для удержания стрелы в рабочем положении, складывания ее при монтаже и наращивания башни крана, – смежные торцы нижних поясов каждой секции стрелы выполнены с выемками, каждая из которых образована круговым цилиндром, усеченным вертикальной плоскостью, расположенной поперек поясов стрелы, высота сегмента в поперечном сечении цилиндра меньше радиуса последнего, ось установлена в распор между упомянутыми выемками торцов нижних поясов секций стрелы, стрела выполнена с дополнительными шарнирными соединениями в виде двух пары серег, шарнирно связанных посредством пальцев с нижними поясами секций, причем оси расположены между серег, а нижние пояса секций с их нижней стороны выполнены с входящими друг в друга проушинами с отверстиями, которые выполнены с возможностью свободного в них перемещения монтажного пальца при несоосном расположении отверстий проушин.

Такое выполнение стрелы при ее складывании обеспечивает возможность взаимного поворота секций на 180, что отвечает требованиям компактности складывания длинных стрел.

На фиг.1 показана стрела башенного крана в рабочем и сложенном положениях.

На фиг.2 – шарнирное соединение нижних поясов секций стрелы.

На фиг.3 – сечение А-А на фиг.2.

На фиг.4 – крепление оси к нижнему поясу корневой секции стрелы, сечение Б-Б на фиг.2;

На фиг.5 – кронштейн концевой секции стрелы.

На фиг.6 – сечение В-В на фиг.4.

Стрела башенного крана включает корневую секцию 1 (фиг.1), с которой через пару осей 2 (фиг.2 и 4) взаимодействует концевая секция 3 стрелы, имеющая нижние пояса 4 и 5 секций для перемещения по ним грузовой тележки, канатный механизм для удержания стрелы в рабочем положении, во время ее складывания при монтаже и при наращивании башни 6 крана. Канатный механизм 7 включает канаты, связанные с приводом перемещения грузовой тележки и оголовком 8 крана, а также полиспасты и стойки.

Смежные торцы 9 и 10 (фиг.2) нижних поясов 4 и 5 секций 1 и 3 стрелы (фиг.1) выполнены с выемками 11 и 12 (фиг.2). Выемки 11 и 12 образованы круговым цилиндром, усеченным вертикальными плоскостями 13 и 14, расположенными поперек поясов 4 и 5 стрелы и вдоль каждой оси 2. Высота Н геометрического сегмента меньше радиуса R цилиндра. Каждая ось 2 установлена слева и справа от продольной оси стрелы в выемках 11 и 12 торцов 9 и 10 нижних поясов 4 и 5 секций стрелы. Каждая ось 2 установлена в распор. Стрела выполнена с дополнительными шарнирными соединениями в виде двух пар серег 15 (фиг.2, 3 и 4), связанных посредством пальцев 16 с поясами 4 и 5 секций 1 и 3. Каждая ось 2 (фиг.4) расположена между каждой парой серег 15. Пояса 4 и 5 (фиг.1, 2 и 3) секций с их нижних сторон 17 выполнены соответственно с входящими друг в друга проушинами 18 и 19, в которых выполнены соответственно отверстия 20 и 21 (фиг. 2 и 5).

Последние выполнены с возможностью свободного в них перемещения монтажного пальца 22 (фиг.2) при несоосном расположении отверстий 20 и 21 проушин 18 и 19. В частности, отверстия 20 проушин 18 корневой секции 1 стрелы выполнены овальными (фиг.2), а отверстие 21 проушины 19 концевой секции 3 выполнены круглыми.

Палец 22 вставляют в отверстия 20 и 21 проушин только при монтажных работах (при складывании стрелы), а во время работы стрелы отверстия 20 и 21 проушин свободны. Палец 22 при монтажных работах фиксируется в отверстиях проушин кольцом 23. Ось 2 (фиг.4) зафиксирована в выемке 11 корневой секции 1 стрелы хомутами 24 (фиг.4). Между торцами 9 и 10 (фиг.2) поясов 4 и 5 секций стрелы образован зазор 25. Стрела закреплена на оголовке 8 крана посредством шарнира 26 и канатов (фиг.1). Кран имеет устройство 27 для наращивания башни.

Работает стрела башенного крана следующим образом.

При работе крана стрела (фиг.1) работает известным образом, нагрузки от концевой секции 3 передаются на секцию 1 через их шарнирное соединение и канаты подвески стрелы. При этом монтажный палец 22 в отверстиях 20 и 21 проушин 18 и 19 отсутствует. В случае складывания стрелы в положение, показанное на фиг.2 (когда необходимо демонтировать кран или нарастить его башню и при этом уменьшить изгибающий момент на башне 6 и устройстве 27 в момент наращивания башни), в отверстия 20 и 21 проушин 18 и 19 (фиг.3) вставляют монтажный палец 22. При этом стрела находится в рабочем положение, показанном на фиг.1.

При работе стрелы между поясами 4 и 5 образуется некоторый угол, и отверстия 20 и 21 проушин 18 и 19 оказываются несоосны, поэтому палец 22 вводят сначала в овальное отверстие 20 проушины 18, а затем в круглое отверстие 21 проушины 19. Палец 22 вследствие овальности отверстия 20 легко входит в отверстия 20 и 21 проушин и фиксируется кольцом 23. Затем вынимают пальцы 16, снимают серьги 15 и с помощью канатного механизма 7 складывают стрелу в положение, показанное на фиг.1. При этом корневая секция 1 поднимается относительно шарнира 26, концевая секция 3 опускается вниз, поворачиваясь вокруг осей 2 и контактируя с ними выемками 12 в поясе 5. Затем оси 2 свободно выходят из выемок 12 торца 10 пояса 5 стрелы.

Стрелу складывают в положение, показанное на фиг.1, демонтируют кран или наращивают его башню устройством 27 при минимальном изгибающем моменте от действия стрелы, поскольку центр тяжести в этом положении максимально приближен к оси башни 6 крана.

Раскладывание стрелы из положения, показанного на фиг.1, в горизонтальное положение производят следующим образом.

Канатным механизмом 7 (фиг.1) поворачивают корневую секцию 1 стрелы вокруг шарнира 26, а секцию 3 стрелы – вокруг монтажного пальца 22 (фиг.2) относительно корневой секции 1 стрелы. В конце поворота секций 1 и 3 стрелы пара осей 2 входит в выемки 12 торцов 10 и 11 нижних поясов 4 и 5 корневой и концевой секций, при этом секции центрируются относительно друг друга. Затем с торцевых сторон каждой оси 2 устанавливают пары серег 15 (фиг.3), закрепляют их пальцами 16 в отверстиях нижних поясов 4 и 5. После фиксации пальцев 16 в рабочем положении, кольцо 23 с монтажного пальца 22 снимают и монтажный палец 22 из отверстий 20 и 21 проушин 18 и 19 извлекают.

Во время работы крана и стрелы корневая секция 1 и концевая секция 3 изменяют свое положение относительно друг друга в вертикальной плоскости на незначительный угол в пределах упругих деформаций металлоконструкции стрелы и вытяжки канатов. Поскольку между торцами 9 и 10 нижних поясов 4 и 5 секций стрелы образован зазор 25 (фиг.2), то поворот секций относительно друг друга происходит вокруг пары осей 2 без касаний торцов 9 и 10, что исключает поломку стыка нижних поясов 4 и 5 секций стрелы.

При образовании угла между секциями от просадки средней части стрелы вниз и при ее колебаниях центры отверстий 20 и 21 проушин 18 и 19 смещаются относительно друг друга в разные стороны вдоль стрелы. Овальность отверстий 20 в проушинах 18 позволяет в установленный пределах смещений отверстий 20 и 21 проушин беспрепятственно вводить в них монтажный палец 22 и извлекать его при монтажно-демонтажных работах.

Таким образом, совокупность признаков соединения секций стрелы в максимальной мере обеспечивает разгрузку элементов соединения, что повышает надежность соединения, а также удобство монтажно-демонтажных работ.

Источники информации

1. Башенный кран GTMR 331В фирмы Potain, проспект фирмы Potain, 1988.

2. Патент Франции №2732000, кл. В 66 С 23/34, 1996 (прототип).

Формула изобретения

Стрела башенного крана, включающая корневую и концевую секции с нижними поясами для перемещения грузовой тележки, при этом секции шарнирно связаны между собой посредством двух осей, канатный механизм для удержания стрелы в рабочем положении, складывания ее при монтаже и наращивания башни крана, отличающаяся тем, что смежные торцы нижних поясов секций стрелы выполнены с выемками, каждая из которых образована круговым цилиндром, усеченным вертикальной плоскостью, расположенной поперек поясов стрелы, с образованием сегмента, высота которого в поперечном сечении цилиндра меньше радиуса последнего, каждая ось установлена в упомянутых выемках торцов нижних смежных поясов секций стрелы, стрела выполнена с дополнительными шарнирными соединениями в виде двух пар серег, шарнирно связанных посредством пальцев с нижними поясами секций, а нижние пояса секций с их нижней стороны выполнены с входящими друг в друга проушинами с отверстиями, причем последние выполнены с возможностью свободного перемещения в них монтажного пальца.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5, Рисунок 6, Рисунок 7

Башенные краны – Основные средства



Какими бы темпами ни росло у нас индивидуальное жилищное строительство, потребность в многоэтажных зданиях не сокращается, а наоборот, увеличивается. С одной стороны – рост численности населения, с другой – урбанизация: активные люди стремятся перебраться поближе к центру, оставляя на периферии за собой только коттедж или небольшой летний домик. Растущим как грибы после дождя фирмам также требуется все больше офисных помещений, да и ремонт уже построенных многоэтажек никто не отменял, вот и поднимаются то здесь, то там башенные краны – верные знаки растущей экономики.

Не только в строительстве нашли себе применение башенные краны, широко используются они при погрузочных работах на заводах, ж/д узлах, в портах и т. д. Своим названием этот вид подъемного оборудования обязан центральной части – вертикальной мачте, которая является основным и обязательным элементом всех видов башенных кранов.

Следующая важная деталь – это главный рабочий орган крана – стрела, на которой находится крюковая навеска. Остальные узлы, различающиеся у разных моделей: поворотная платформа, оголовок, распорка, противовесная консоль, опорные балки, фундаментные блоки, монтажные модули, рельсовая тележка, электрооборудование и системы управления.



По особенностям устройства башенные краны делят на две большие группы: с поворотной башней и с поворотным оголовком. У первой группы башня устанавливается на поворотную платформу, которая, в свою очередь, покоится на фундаментном основании или рельсовой тележке. На платформе же, в задней ее части, расположены электро­оборудование и блоки противовеса. Наклонная стрела крана вывешена на блоках, один блок стоит на оголовке верхушки башни, второй – на распорке, представляющей собой стрелу в миниатюре, или «противострелу». Крюковая подвеска расположена на конце стрелы, горизонтальное перемещение грузов осуществляется за счет изменения угла наклона стрелы благодаря специальной схеме запасовки канатов.

К этой группе относится большая часть отечественных кранов серии «КБ», сокращение от «кран башенный». Иногда стрелу кранов этой конструкции используют как балочную, она постоянно вывешивается горизонтально или под определенным углом, грузы же перемещаются продольно на грузовой тележке (каретке), которая движется по предусмотренным на стреле специальным направляющим.

Краны с поворотной башней в мировой номенклатуре иначе называют самоподъемными, и в связи с этим возникает путаница, так как у нас, например, самоподъемными всегда называли краны с поворотным оголовком, которые устанавливаются в лифтовую шахту многоэтажки-«свечки» и растут вместе с ней, «карабкаясь» по специальным окнам шахты, сами поднимают себя. К тому же надо добавить, что элементы «самоподъема» наблюдаются у башенных кранов совершенно разных конструкций обоих типов: как с поворотной башней, так и с поворотным оголовком. Поэтому термин «самоподъемные» лучше всего зафиксировать за такими кранами, которые поднимают себя самостоятельно, не прибегая ни к какой посторонней помощи.

В этом случае мы увидим под этим названием краны с поворотной башней, небольших размеров, которые уже в собранном виде, но в сложенном состоянии, доставляются на строительный объект. Далее они снимаются с трейлера и расправляются за счет собственных лебедок, как раскрываются под лучами солнца цветочные бутоны. У них небольшая грузоподъемность и нет кабины крановщика, управляются они с земли с помощью дистанционного управления и применяются для строительства малоэтажных зданий и при капитальном ремонте.

Производство башенных кранов с поворотной башней – аналогов нашим КБ в развитых странах прекращено, там они уступили место кранам с поворотным оголовком. Суммарно можно подытожить следующие характеристики башенного крана с поворотной башней и маневровой стрелой:

• быстрый монтаж без применения другого башенного крана или автокрана с длинной стрелой;
• увеличение рабочей зоны за счет движения по рельсам;
• сложная система запасовки канатов и тем не менее неравномерная горизонтальная подача груза;
• сравнительно небольшая высота подъема крюка.

Последний критерий и стал определяющим для выбора в сторону кранов с поворотным оголовком.

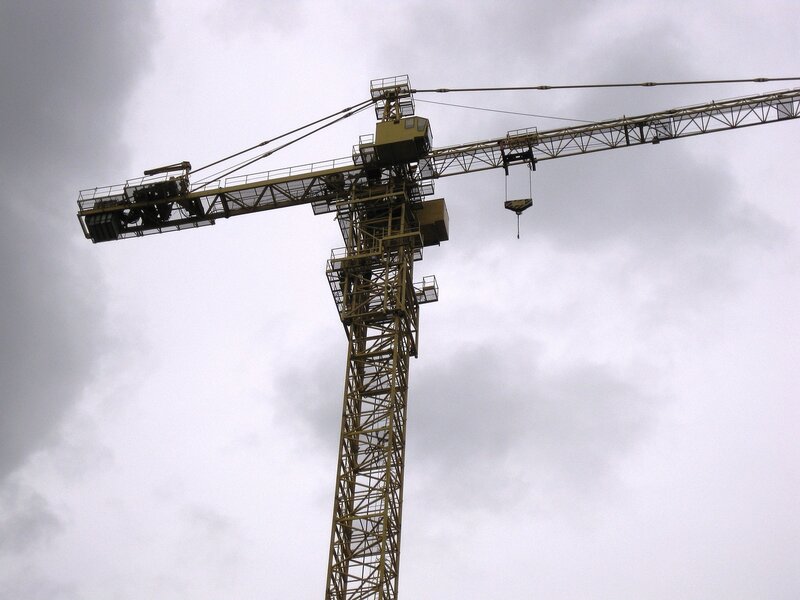

Эта группа кранов самая обширная, общий же принцип состоит в том, что башня у них жестко закреплена на основании, а поворотное устройство находится в верхней части башни, и вращается только оголовок с противовесом и стрелой. При использовании таких кранов на погрузочных работах для увеличения рабочей зоны их устанавливают на рельсовую тележку, при строительстве же высотных объектов подвижность крана становится ненужной, важнее будет возможность дополнительного крепежа башни крана к строящемуся зданию. Всего можно выделить три варианта кранов с поворотным оголовком: с подъемной (маховой) стрелой, с балочной стрелой, безоголовочные. Краны с подъемной стрелой конструктивно повторяют стреловые гусеничные краны, но вместо гусеничной тележки установлены они на верхушку башни. На платформе, к которой крепится стрела, укреплены распорные блоки и электрооборудование, в задней части платформы или под ней ставятся блоки противовесов.

Этот вид кранов позволяет получить преимущества маховой стрелы на большой высоте.

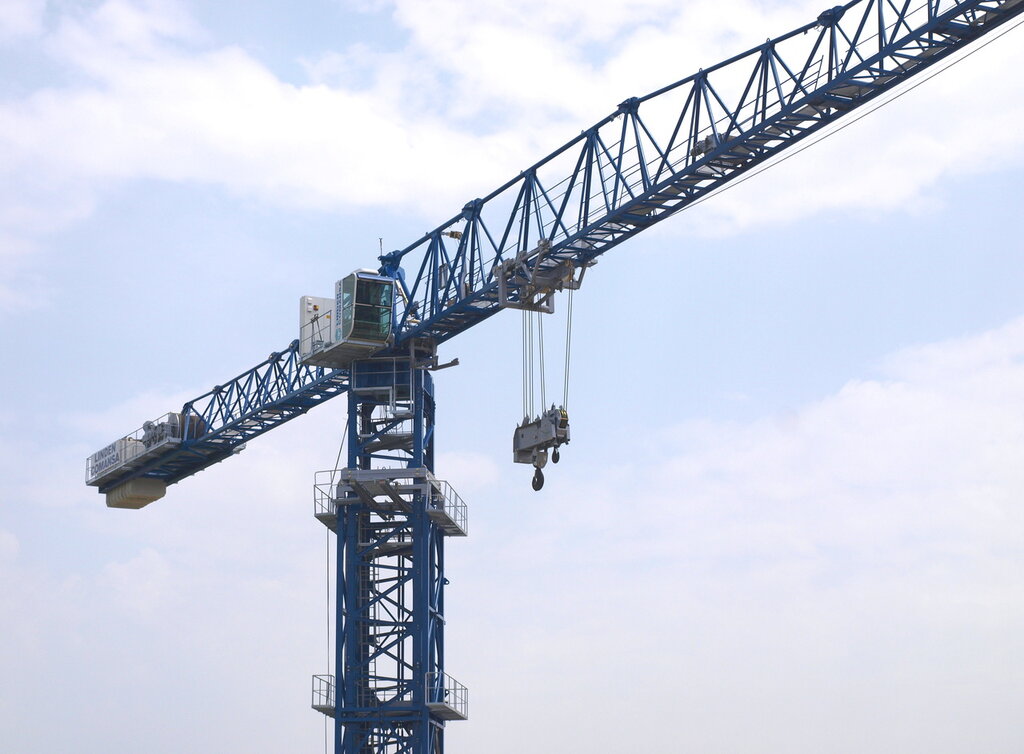

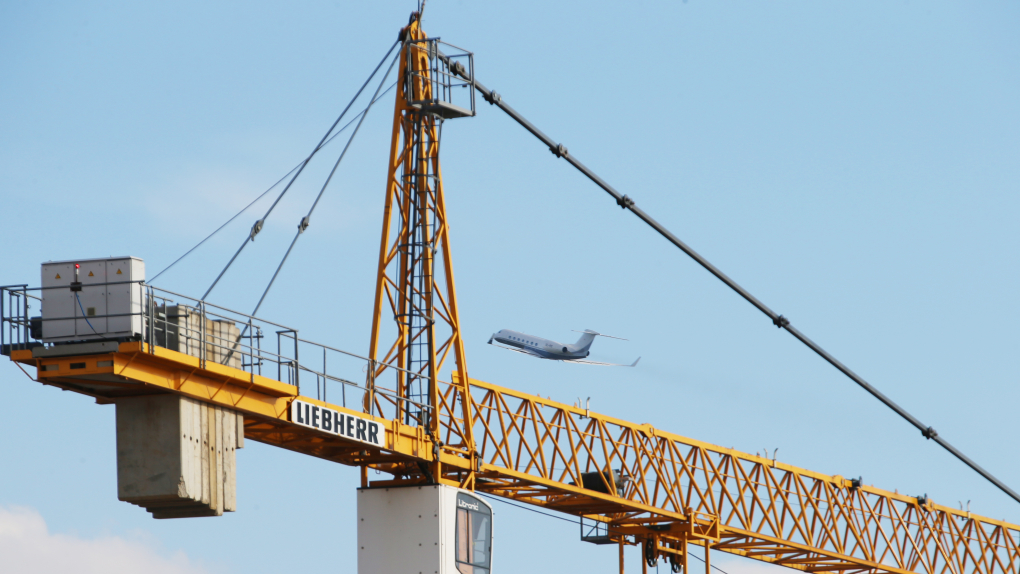

У балочных кранов рабочая стрела вывешивается горизонтально или под небольшим углом к горизонтальной плоскости. Крюк подвешен к грузовой тележке, которая передвигается по направляющим стрелы. Противоположно стреле выставляется противовесная консоль, которая уравновешивает стрелу через блок на вершине оголовка натянутыми тросами. Такая схема делает краны похожими внешне на коромысло. Оголовок может быть относительно небольшим, а может быть и фактическим продолжением башни (у кранов с высокой грузоподъемностью). Противовесные блоки могут размещаться на подвижной тележке, аналогичной грузовой каретке. В этом случае появляется возможность варьировать грузовысотными характеристиками, а также повышать устойчивость крана к сильному ветру, смещая противовес ближе к башне.

Безоголовочные краны – самый молодой вариант, первой его внедрила испанская компания Linden Comansa в 1970-х гг. Стрела и противовесная консоль здесь выполнены как единое целое, в связи с чем повышаются требования к прочности всей стрелы, башни и опорно-поворотного устройства.

Безоголовочный кран в то же время остается балочным, только в отличие от кранов с шарнирно соединенной стрелой его стрела ставится только горизонтально. К достоинству всех балочных кранов – равномерной горизонтальной подаче грузов и простой схеме запасовки канатов у – без­оголовочного крана добавляется еще и экономия материалов за счет отказа от блоков и растягивающих тросов. У кранов с поворотным оголовком все электрооборудование расположено наверху, а обычное размещение грузовой лебедки у балочных кранов внутри стрелы.

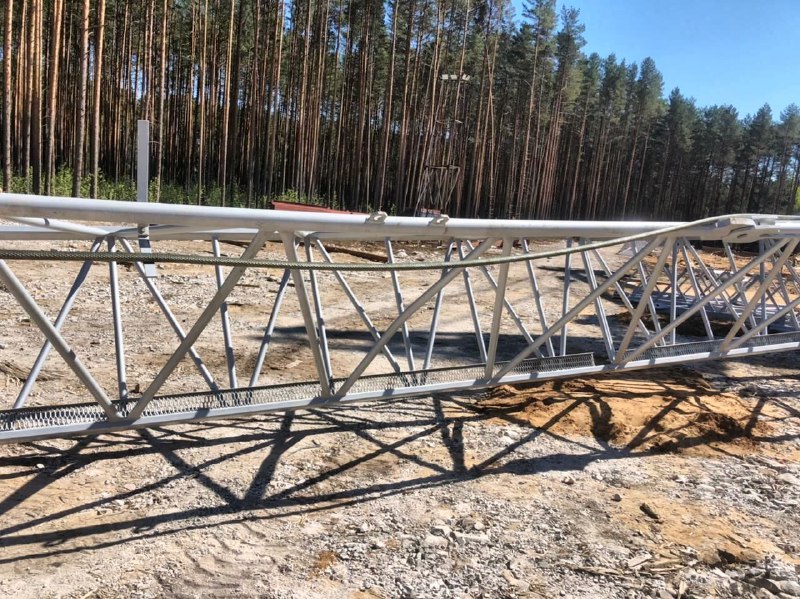

По своей конструкции башни и стрелы могут быть сплошными трубчатыми или решетчатыми треугольного, прямоугольного или квадратного сечения. Чаще, однако, встречаются башни сечения квадратного, а стрелы – треугольного. Кабина крановщика на кранах с поворотной башней может устанавливаться внутри одной из секций башни или подвешиваться к ней сбоку. В этом случае кабину можно в начале строительства устанавливать ближе к земле, а затем поднимать по мере роста строящегося здания.

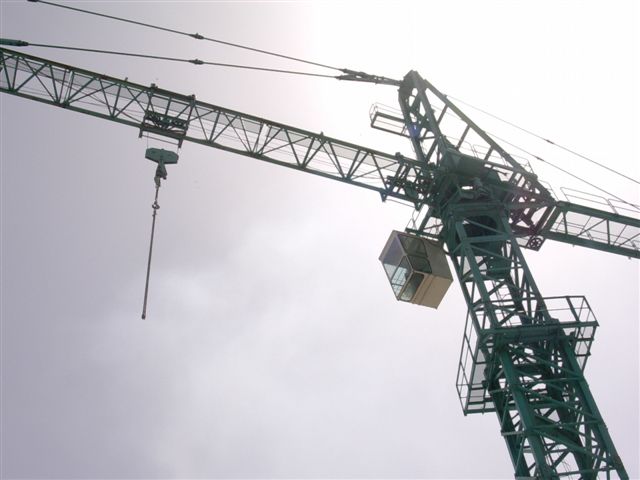

У кранов с поворотным оголовком кабины подвешиваются обычно сбоку под стрелой, но могут монтироваться и непосредственно к стреле (безоголовочные краны) и передвигаться по ней при необходимости. Для облегчения контакта и улучшения взаимопонимания между машинистами кранов, с одной стороны, и монтажниками и стропальщиками, с другой, все шире применяют средства радиосвязи, а также развивают системы беспроводного дистанционного управления, когда машинист башенного крана может даже совмещать частично работу монтажника. Электромоторы грузовых, стреловых, монтажных лебедок, поворотного устройства и привода хода рассчитывают для работы от сети 110/ 220/ 380 В. Важными для башенных кранов являются также устройства плавного пуска и торможения, без которых аккуратная подача груза невозможна.

По способу установки различают краны с фиксированной высотой, у них башня собирается и устанавливается сразу на определенную высоту, сюда же относятся и самоподъемные (быстросборные) краны. Другой вариант – наращивание уже поднятого крана по секциям.

Краны с поворотной башней растут добавлением секций снизу. На платформе для этого закреплена своего рода обойма, внутри которой проходят секции башни. После соединения новой секции с башней она поднимается, освобождая внизу обоймы место для очередной секции. Краны с неповоротной башней добавляют секции сверху. Вдоль башни крепится оборудованный своими лебедками монтажный блок, верхняя секция башни отделяется от нижележащих и с помощью блока поднимается на определенную высоту. Затем в освободившееся место своим крюком на стреле подаются новые секции, после чего закрепляются. Аналогично подъему осуществляется и демонтаж башенных кранов.

«Карабкающиеся» краны обходятся небольшим числом секций, они в качестве опорного фундамента используют шахту лифта или непосредственно сам железобетонный или металлический каркас многоэтажного здания и поднимаются вместе с ним. Башня выдвигается гидроцилиндрами из обоймы, опирающейся на верхний этаж. После закрепления башни в новых окнах шахты (ячейках каркаса) обойма поднимается выше, к стреле, и под ней выстраивается новый этаж и т.

д. По окончании строительства башня и стрела разбираются, секции снимает с крыши приставной башенный кран или даже автокран с достаточной длиной стрелы и грузоподъемностью.

У любых видов башенных кранов рассматривают основные технические характеристики, указывающие на производительность крана. К ним относятся: высота подъема крюка – определяет максимально возможную высоту строящегося здания, длина стрелы – от нее зависит рабочая зона крана,

максимальная грузоподъемность – определяется на коротком плече и соответствует грузовому моменту, грузоподъемность (г/п) на разных вылетах, а для наклонных стрел и на разных углах подъема – характеризует возможности крана в пределах его рабочей зоны, устойчивость к силе ветра – параметр очень актуальный в тех местах, где ветры высокой силы не редкость.

Отечественная промышленность сегодня выпускает башенные краны КБ четырех размерных групп, с третьей по шестую, с грузовым моментом от 100 до 400 тм. Краны 3-й и 4-й групп с поворотной башней и маневровой стрелой, максимальной г/п 8 т работают на строительстве зданий высотой от 9 до 16 этажей. Краны 5-й и 6-й групп – с балочными стрелами, максимальной г/п 10 и 25 т, 5-я группа используется для возведения зданий высотой до 75 м, 6-я – для монтажа тяжелых промышленных объектов до 40 м высотой.

Хотя рынок башенных кранов можно признать довольно консервативным – кранам ведь, как говорится, сносу нет и по велению моды их не меняют – тем не менее импортные модели и здесь начинают понемногу занимать свои ниши, и самую большую на сегодняшний день получила швейцарская марка Liebherr. Семейное предприятие, основанное в 1949 г. Гансом Либхерром, на сегодняшний день является международной группой компаний, имя которой зарекомендовало себя как швейцарские часы машиностроения. Производственная программа Liebherr охватывает большой ассортимент различных типов башенных кранов. В частности, это быстромонтируемые краны серий Н и К, краны с маховой стрелой серии HC-L, верхнеповоротные краны с оголовком серии ЕС-Н и без оголовка серии ЕС-В, а также краны повышенной грузоподъемности серии НС. Стоит отметить, что линейка кранов Liebherr EC-H, являясь одной из наиболее популярных, включает 15 моделей с максимальной г/п от 8 до 50 т, максимальным вылетом от 55 до 80 м и г/п на максимальном вылете от 1,7 до 11 т. В свою очередь линейка безоголовочных кранов Liebherr ЕС-В, оптимизированных для быстрого монтажа и экономной транспортировки, насчитывает 18 моделей с максимальной г/п от 5 до 125 т, максимальным вылетом от 50 до 75 м и г/п на максимальном вылете от 1 до 19,3 т. При этом башенные краны Liebherr серий ЕС-Н и ЕС-В предлагаются в комплектации с различными башенными системами, что позволяет оптимально адаптировать их к различным условиям работы на строительном объекте.

Марка Potain, которая наряду с National Crane и Grove входит в группу Manitowoc, также неплохо зарекомендовала себя в странах СНГ. Сейчас, например, четыре крана с оголовком и два безоголовочных крана Potain заканчивают строительство блока многоэтажных зданий в Киеве. Самоподъемные краны (Self Erecting) серии Igo выпускаются с высотой крюка от 16 до 38 м, максимальной г/п от 1,3 до 8 т, максимальным вылетом от 16 до 50 м. Краны с оголовком серий MC, MD и MD Maxi предлагают с максимальной г/п от 6 до 80 т, радиусом от 50 до 85 м. Без­оголовочные (Flat Top) представлены в трех сериях: MCT, MDT City и MDT. Их грузоподъемность 2,5–20 т, вылет 41–75 м. Краны с подъемной стрелой серии MR доступны с максимальной грузоподъемностью 8–32 т и радиусом 45–60 м.

Бесспорно, башенные краны Terex завоюют у нас ту же популярность, что и другая строительная техника, выпускаемая под этой маркой. Сегодня они производятся на заводах в Германии, Италии, США, Франции, Австралии и Китае. Компания предлагает быстросборные краны CBR г/п 1–6 т и 0,5–1,4 т на максимальном вылете 16–45 м, безоголовочные краны СТТ City от 50 до 190 тм г/п 2–10 т и 1–2 т на максимальном вылете 40–65 м; а также СТТ от 230 до 720 тм г/п 10–40 т и 2,1–3,4 т на максимальном вылете 70–84 м. Краны с подъемной стрелой CTL с 8–45 т макс. г/п и 1,8–7 т на вылете 50–65 м и четыре модели больших балочных кранов с оголовком от 320 до 650 тм. Максимальная г/п у них от 16 до 32 т, вылет 70–80 м, г/п на вылете – 3,1–4,1 т.

Китайские производители подъемной техники XCMG и Zoomlion успешно осваивают самые передовые западные технологии и приобретают опыт на строительстве небоскребов в густонаселенных городах Поднебесной. У их местных дилеров можно заказать подходящий вариант башенного крана с максимальной г/п от 4 до 20 т и длиной стрелы от 30 до 70 м. Датская компания Kro/ll Cranes выпускает безоголовочные (Flat Top), балочные (Hi Top) и краны с подъемной стрелой (Level Luffer). Особо следует выделить балочный кран-гигант, подтверждающий, что Дания знает толк в портовых работах и морских перевозках, – модель К 10000. Максимальный вылет у него 100 м, г/п при этом 120 т, на вылете до 44 м г/п составляет 240 т. Высота подъема крюка – 86 м, достаточно, чтобы не задеть грузом портовые краны-«карлики». Но не только технические данные этого колосса производят впечатление, на самой макушке этого крана устанавливается еще один башенный кран г/п 20 т, работающий независимо от своего носителя. Трудно поверить, но вся эта махина устанавливается еще и на рельсы для увеличения рабочей зоны.

Уже упоминавшаяся испанская компания Linden Comansa, отметившая в прошлом году 50-летний юбилей, выпускает краны с подъемной стрелой серии LCL, но основной акцент в производственной линейке делает на безоголовочных кранах Flat Top – модельный ряд LC. Кроме нее из солнечной Испании ведут свой отсчет марки Sa’ez Сranes и Jaso Equipos. Первая производит ассортимент безоголовочных кранов серий TL и TLS, также балочные серии S. Вторая – краны с подъемной стрелой и балочные с оголовком с длиной стрелы 35–55 м.

Что ж, чем больше в стране башенных кранов и чем они выше, тем выше темпы роста ее экономики.

Графики нагрузки башенных кранов

| United Crane & Rigging

• Услуги
  • Подразделение альтернативного движения (AMD)
  • Услуги по перевозке тяжелых грузов
  • Аренда мобильного крана
  • Аренда подъемников для персонала и материалов
  • Планирование проекта и лифта
  • Такелаж
  • Аренда башенного крана
  • Решения для складирования и хранения
• Обслуживаемые отрасли
• Загрузить диаграммы
• Проекты
• О нас
  • Безопасность
  • Карьера
  • Свяжитесь с нами
• Поиск

• Услуги
  • Подразделение альтернативного движения (AMD)
  • Услуги по перевозке тяжелых грузов
  • Аренда мобильного крана
  • Аренда подъемников для персонала и материалов
  • Планирование проекта и лифта
  • Такелаж
  • Аренда башенного крана
  • Решения для складирования и хранения
• Обслуживаемые отрасли
• Загрузить диаграммы
• Проекты
• О нас
  • Безопасность
  • Карьера
  • Свяжитесь с нами
• Поиск

• О нас
• Безопасность
• Карьера
• Поиск

Таблицы нагрузки

Башенные краны

Сделать	Модель	Максимальная вместимость	Максимальная емкость на наконечнике	Макс. высота отдельностоящей стойки* 90 108	Макс. длина стрелы/укосины	Таблица нагрузки
Линден-Команса	ЛК-5211	11000 фунтов.	2420 фунтов.	172,2 фута	177,4 фута	Скачать
Потан	МДТ-319	26 400 фунтов.	7000 фунтов.	229 футов	230 футов	Скачать
Потан	МБ 310Б	26 455 фунтов.	5440 фунтов.	211 футов	230 футов	Скачать
Потан	МДТ-302	35 300 фунтов.	4600 фунтов.	203 фута	246 футов	Скачать
Потан	МДТ-345	35 300 фунтов.	6000 фунтов.	210 футов	246 футов	Скачать
Потан	МДТ-389 Л16	н/д	н/д	Н/Д	н/д	Скачать
Линден-Команса	21LC-290	39 680 фунтов.	5950 фунтов.	207 футов	243 фута	Скачать
Терекс-Пинер	СК415	44 050 фунтов.	7046 фунтов.	215 футов	246 футов	Скачать
Потейн	МДТ-412	44 100 фунтов.	6800 фунтов.	270 футов	246 футов	Скачать
Терекс	СК 575-32	70 548 фунтов.	6800 фунтов.	270 футов	263 фута	Скачать

Посмотреть другие графики нагрузки

* Индивидуальная высота указана для стандартных секций мачты

* Увеличенная высота автономной установки доступна для всех кранов за счет перехода от большей к меньшей секции мачты

*На некоторых моделях доступны стационарные основания и подъем вверх

Башенные краны: как они работают? | Блог Элебии

7 Октябрь, 2020

Башенные краны – обычное дело на любой крупной стройке. Их невозможно не заметить, так как они поднимаются очень высоко в небо. Они являются жизненно важным компонентом при строительстве высотных зданий и массивных конструкций, а также используются при возведении крупных сложных зданий. Башенные краны предназначены для работы с тяжелым оборудованием и на большой высоте. Они должны быть тщательно спроектированы и очень прочны, чтобы предотвратить любые несчастные случаи, которые могут произойти в процессе.

Что такое башенный кран?

Один из самых высоких подъемных кранов в мире. Его высота обычно превосходит высоту конструкции, которую он помогает построить. Обычно это стационарный кран, который монтируется на месте. Кран имеет горизонтальную стрелу, которая поднимает грузы и поддерживается вертикальной металлической мачтой. Горизонтальная стрела может поворачиваться на угол 360 градусов .

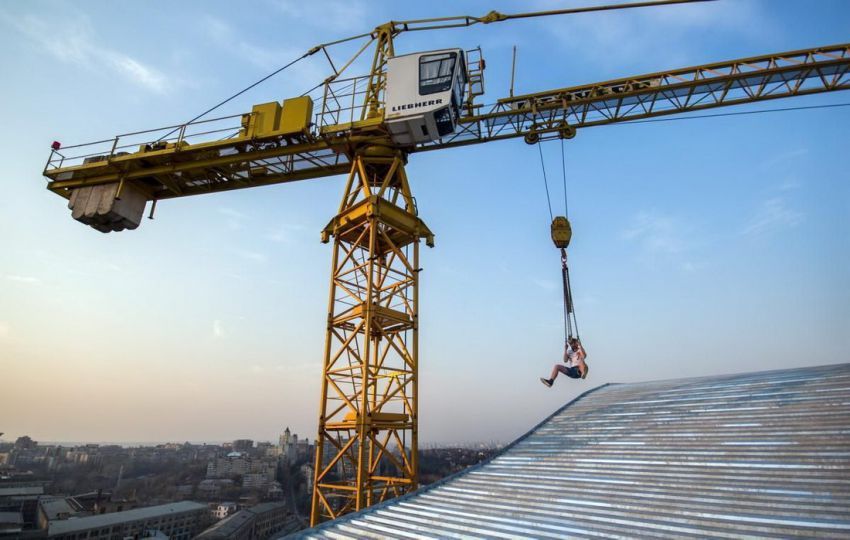

Главный башенный кран Компоненты:

A основание , который поддерживает кран.

Мачта : основная опорная башня крана. Изготавливается из стальных ферменных секций, которые соединяются между собой при монтаже. Он поддерживается базой.

Поворотный блок : поворотный блок находится на вершине мачты. Он прикреплен к мачте. Это двигатель, который позволяет крану вращаться.

Стрела : стрела или рабочая стрела, выходящая горизонтально из крана. «Маятниковая» стрела может двигаться вверх и вниз; фиксированная стрела имеет катящуюся тележку, которая движется вдоль нижней стороны для горизонтального перемещения товаров.

Контр-гусек : удерживает противовесы (большие бетонные противовесы устанавливаются в задней части контрдека, чтобы компенсировать вес поднимаемых грузов), двигатель лебедки, барабан лебедки и электронику

Операционная кабина : на большинстве В башенных кранах кабина оператора расположена непосредственно над поворотным устройством. Отсюда управляется кран и находятся органы управления,

Подъемная лебедка : узел подъемной лебедки состоит из самой подъемной лебедки (двигатель, редуктор, подъемный барабан, подъемный канат и тормоза), контроллера подъемного двигателя. и вспомогательные компоненты, такие как платформа. Многие башенные краны имеют трансмиссии с двумя и более скоростями.

Крюк : крюк (или крюки) используется для соединения материала с краном.

Управление башенными кранами

Управление башенными кранами обычно осуществляется из кабины, расположенной в верхней части крана. Эксплуатацией крана управляет команда профессионалов, в которую входят:

• Координатор крана . Следит за тем, чтобы не было столкновений, и составляет расписание всех подъемов.
• Сигнальщик . Он является вторым глазом оператора и указывает ему, куда переместить груз.
• Крановщик. Управляет краном, поднимая грузы и перемещая их в соответствии с инструкциями.
• Назначенное лицо. Оценивает все возможные риски и контролирует все процедуры подъема.

Преимущества использования автоматических крановых крюков elebia

Автоматические подъемные крюки для кранов — это оптимальное решение для подъема грузов до 25 тонн. Крюки были специально разработаны для безопасной и легкой транспортировки любого груза и имеют безотказную конструкцию. К преимуществам крановых крюков серии evo относятся:

1. Повышение безопасности: Это особенность конструкции крюков, геометрически отказоустойчивая, без каких-либо датчиков или электрических компонентов. Просто сила тяжести не позволяет открыть крюк, если есть подвешенный груз.
2. Повышение производительности: Крюки снабжены мощной аккумуляторной батареей большой емкости, что увеличивает продолжительность работы и эффективность. Аккумулятор позволяет крючкам работать до 5000 циклов при полной зарядке.
