Π‘Ρ‚Ρ€Π΅Π»Π° башСнного ΠΊΡ€Π°Π½Π°: Устройство ΠΈ разновидности стрСл Π±Π°ΡˆΠ΅Π½Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ²

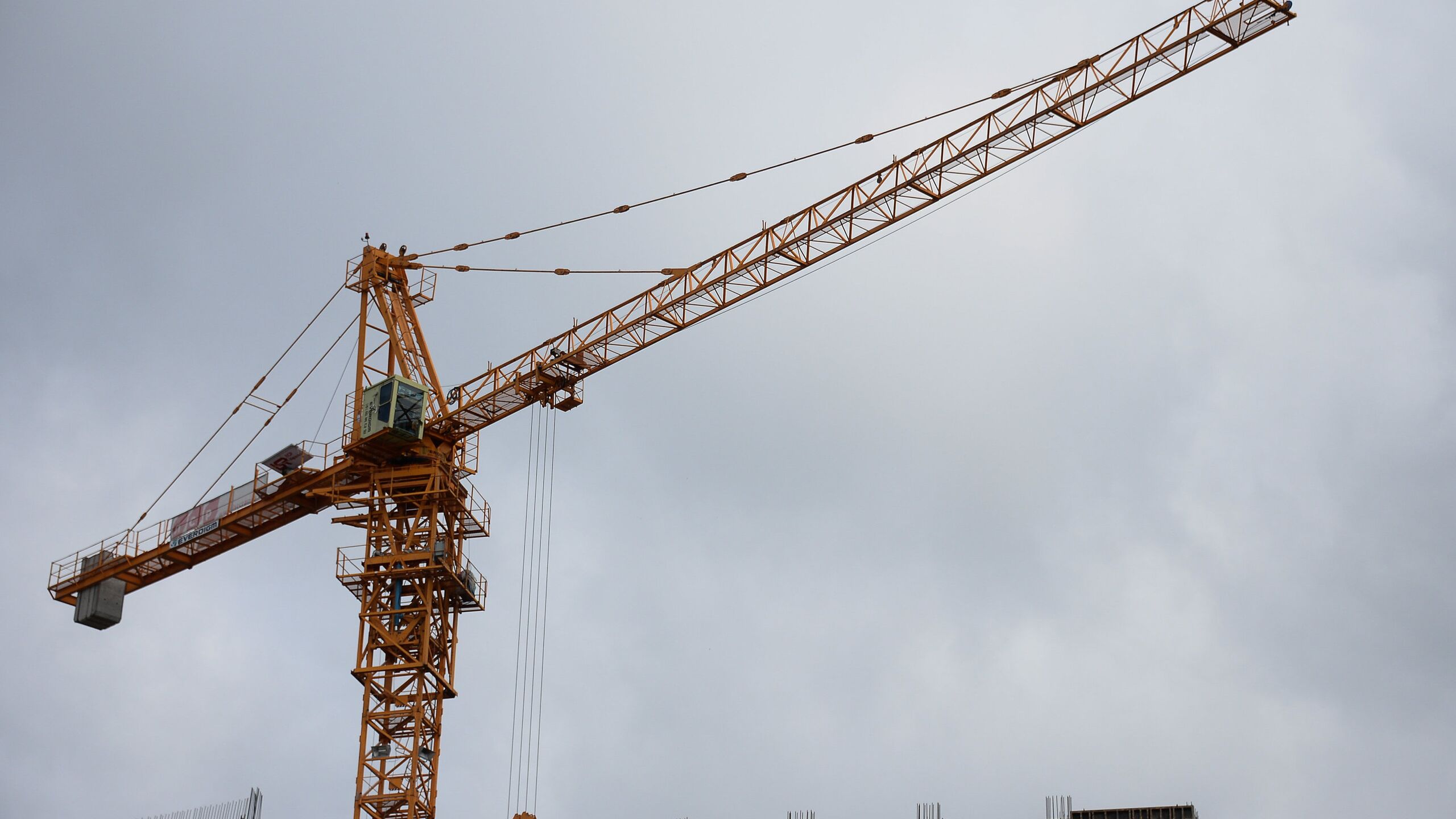

Π‘Ρ‚Ρ€Π΅Π»Π° башСнного ΠΊΡ€Π°Π½Π°

Β

Π˜Π·ΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠ΅ относится ΠΊ Π±Π°ΡˆΠ΅Π½Π½Ρ‹ΠΌ ΠΊΡ€Π°Π½Π°ΠΌ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ-сочлСнСнныС сСкционныС стрСлы, ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΎ для использования Π² конструкциях ΠΊΡ€Π°Π½ΠΎΠ², Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΡƒΠ΄Π»ΠΈΠ½Π΅Π½Π½Ρ‹Π΅ стрСлы ΠΈ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π² связи с этим ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»ΠΎΠΆΠ½ΡƒΡŽ ΠΊΠΈΠ½Π΅ΠΌΠ°Ρ‚ΠΈΠΊΡƒ складывания стрСлы Π² Π½Π΅Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ. Π‘Ρ‚Ρ€Π΅Π»Π° башСнного ΠΊΡ€Π°Π½Π° Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΠΈ ΠΊΠΎΠ½Ρ†Π΅Π²ΡƒΡŽ сСкции с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами для пСрСмСщСния Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ ΠΈ ΠΊΠ°Π½Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ для удСрТания стрСлы Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, складывания Π΅Π΅ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ наращивания башни. Π‘ΠΌΠ΅ΠΆΠ½Ρ‹Π΅ Ρ‚ΠΎΡ€Ρ†Ρ‹ Π½ΠΈΠΆΠ½ΠΈΡ… поясов сСкций стрСлы Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²Ρ‹Π΅ΠΌΠΊΠ°ΠΌΠΈ с ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ сСгмСнта. Высота сСгмСнта Π² ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΌ сСчСнии Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π° мСньшС радиуса послСднСго. КаТдая ось установлСна Π² упомянутых Π²Ρ‹Π΅ΠΌΠΊΠ°Ρ… Ρ‚ΠΎΡ€Ρ†ΠΎΠ² Π½ΠΈΠΆΠ½ΠΈΡ… смСТных поясов стрСлы. Π‘Ρ‚Ρ€Π΅Π»Π° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° с Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½Ρ‹ΠΌΠΈ соСдинСниями Π² Π²ΠΈΠ΄Π΅ Π΄Π²ΡƒΡ… ΠΏΠ°Ρ€ сСрСг, связанных посрСдством ΠΏΠ°Π»ΡŒΡ†Π΅Π² с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами сСкций. НиТниС пояса сСкций стрСлы с ΠΈΡ… Π½ΠΈΠΆΠ½Π΅ΠΉ стороны Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с входящими Π΄Ρ€ΡƒΠ³ Π² Π΄Ρ€ΡƒΠ³Π° ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°ΠΌΠΈ, Π² отвСрстиях ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… располоТСн ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠ°Π»Π΅Ρ†. ΠžΡ‚Π²Π΅Ρ€ΡΡ‚ΠΈΡ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ свободного пСрСмСщСния Π² Π½ΠΈΡ… ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π°. Π”Π°Π½Π½ΠΎΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠ΅ Ρ€Π΅ΡˆΠ°Π΅Ρ‚ Π·Π°Π΄Π°Ρ‡Ρƒ обСспСчСния компактности стрСлы Π² слоТСнном ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ удобство ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎ-Π΄Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚. 7 ΠΈΠ».

Π”Π°Π½Π½ΠΎΠ΅ ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΠ΅ относится ΠΊ Π±Π°ΡˆΠ΅Π½Π½Ρ‹ΠΌ ΠΊΡ€Π°Π½Π°ΠΌ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ-сочлСнСнныС сСкционныС стрСлы. Оно ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΎ для использования Π² конструкциям Π±Π°ΡˆΠ΅Π½Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ², Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΡƒΠ΄Π»ΠΈΠ½Π΅Π½Π½Ρ‹Π΅ стрСлы ΠΈ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π² связи с этим ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»ΠΎΠΆΠ½ΡƒΡŽ ΠΊΠΈΠ½Π΅ΠΌΠ°Ρ‚ΠΈΠΊΡƒ складывания стрСлы Π² Π½Π΅Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ.

Π˜Π·Π²Π΅ΡΡ‚Π½Π° ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ-сочлСнСнная стрСла башСнного ΠΊΡ€Π°Π½Π°, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΡΠ΅ΠΊΡ†ΠΈΡŽ ΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½Π½ΡƒΡŽ с нСю Π΄Ρ€ΡƒΠ³ΡƒΡŽ ΡΠ΅ΠΊΡ†ΠΈΡŽ стрСлы, срСдства складывания ΠΈ раскладывания стрСлы [1].

НаиболСС Π±Π»ΠΈΠ·ΠΊΠΈΠΌ тСхничСским Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ΠΌ ΠΏΠΎ сущности ΠΈ достигаСмому эффСкту ΠΊ заявлСнной стрСлС являСтся стрСла башСнного ΠΊΡ€Π°Π½Π°, содСрТащая ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΡΠ΅ΠΊΡ†ΠΈΡŽ, ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ ΡΠ²ΡΠ·Π°Π½Π½ΡƒΡŽ с Π½Π΅ΠΉ ΠΊΠΎΠ½Ρ†Π΅Π²ΡƒΡŽ ΡΠ΅ΠΊΡ†ΠΈΡŽ с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами для пСрСмСщСния Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ, ΠΏΡ€ΠΈ этом сСкции ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ связаны ΠΌΠ΅ΠΆΠ΄Ρƒ собой посрСдством Π΄Π²ΡƒΡ… осСй, каТдая ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… установлСна с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ взаимодСйствия с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΠ°Π½Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ удСрТания стрСлы Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ ΠΈ складывания Π΅Π΅ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ [2].

БущСствСнным нСдостатком извСстных стрСл являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎΠ΅ соСдинСниС ΠΈΡ… сСкций Π½ΠΎ обСспСчиваСт Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π²Π·Π°ΠΈΠΌΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° сСкций ΠΏΡ€ΠΈ ΠΈΡ… складывании Π½Π° 180, Ρ‡Ρ‚ΠΎ Π½Π΅ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎ-Π΄Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹ΠΌ трСбованиям компактности конструкции стрСлы Π² слоТСнном ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ.

РСшаСмой тСхничСской Π·Π°Π΄Π°Ρ‡Π΅ΠΉ заявлСнного тСхничСского Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ являСтся обСспСчСниС компактности стрСлы Π² слоТСнном ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ. Π”Ρ€ΡƒΠ³ΠΎΠΉ Ρ€Π΅ΡˆΠ°Π΅ΠΌΠΎΠΉ Π·Π°Π΄Π°Ρ‡Π΅ΠΉ являСтся обСспСчСниС удобства ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎ-Π΄Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚.

ΠŸΠΎΡΡ‚Π°Π²Π»Π΅Π½Π½Ρ‹Π΅ тСхничСскиС Π·Π°Π΄Π°Ρ‡ΠΈ Π΄ΠΎΡΡ‚ΠΈΠ³Π°ΡŽΡ‚ΡΡ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π² стрСлС башСнного ΠΊΡ€Π°Π½Π°, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΠΈ ΠΊΠΎΠ½Ρ†Π΅Π²ΡƒΡŽ сСкции с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами для пСрСмСщСния Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ, ΠΏΡ€ΠΈ этом сСкции ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ связаны ΠΌΠ΅ΠΆΠ΄Ρƒ собой посрСдством Π΄Π²ΡƒΡ… осСй, каТдая ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… установлСна с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ взаимодСйствия с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами, ΠΊΠ°Π½Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ для удСрТания стрСлы Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, складывания Π΅Π΅ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ наращивания башни ΠΊΡ€Π°Π½Π°, – смСТныС Ρ‚ΠΎΡ€Ρ†Ρ‹ Π½ΠΈΠΆΠ½ΠΈΡ… поясов ΠΊΠ°ΠΆΠ΄ΠΎΠΉ сСкции стрСлы Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²Ρ‹Π΅ΠΌΠΊΠ°ΠΌΠΈ, каТдая ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½Π° ΠΊΡ€ΡƒΠ³ΠΎΠ²Ρ‹ΠΌ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠΌ, усСчСнным Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ ΠΏΠ»ΠΎΡΠΊΠΎΡΡ‚ΡŒΡŽ, располоТСнной ΠΏΠΎΠΏΠ΅Ρ€Π΅ΠΊ поясов стрСлы, высота сСгмСнта Π² ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΌ сСчСнии Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π° мСньшС радиуса послСднСго, ось установлСна Π² распор ΠΌΠ΅ΠΆΠ΄Ρƒ упомянутыми Π²Ρ‹Π΅ΠΌΠΊΠ°ΠΌΠΈ Ρ‚ΠΎΡ€Ρ†ΠΎΠ² Π½ΠΈΠΆΠ½ΠΈΡ… поясов сСкций стрСлы, стрСла Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° с Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½Ρ‹ΠΌΠΈ соСдинСниями Π² Π²ΠΈΠ΄Π΅ Π΄Π²ΡƒΡ… ΠΏΠ°Ρ€Ρ‹ сСрСг, ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ связанных посрСдством ΠΏΠ°Π»ΡŒΡ†Π΅Π² с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами сСкций, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ оси располоТСны ΠΌΠ΅ΠΆΠ΄Ρƒ сСрСг, Π° Π½ΠΈΠΆΠ½ΠΈΠ΅ пояса сСкций с ΠΈΡ… Π½ΠΈΠΆΠ½Π΅ΠΉ стороны Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с входящими Π΄Ρ€ΡƒΠ³ Π² Π΄Ρ€ΡƒΠ³Π° ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°ΠΌΠΈ с отвСрстиями, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ свободного Π² Π½ΠΈΡ… пСрСмСщСния ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π° ΠΏΡ€ΠΈ нСсоосном располоТСнии отвСрстий ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½.

Π’Π°ΠΊΠΎΠ΅ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ стрСлы ΠΏΡ€ΠΈ Π΅Π΅ складывании обСспСчиваСт Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π²Π·Π°ΠΈΠΌΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° сСкций Π½Π° 180, Ρ‡Ρ‚ΠΎ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ трСбованиям компактности складывания Π΄Π»ΠΈΠ½Π½Ρ‹Ρ… стрСл.

На Ρ„ΠΈΠ³.1 ΠΏΠΎΠΊΠ°Π·Π°Π½Π° стрСла башСнного ΠΊΡ€Π°Π½Π° Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΈ слоТСнном полоТСниях.

На Ρ„ΠΈΠ³.2 – ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎΠ΅ соСдинСниС Π½ΠΈΠΆΠ½ΠΈΡ… поясов сСкций стрСлы.

На Ρ„ΠΈΠ³.3 – сСчСниС А-А Π½Π° Ρ„ΠΈΠ³.2.

На Ρ„ΠΈΠ³.4 – ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ оси ΠΊ Π½ΠΈΠΆΠ½Π΅ΠΌΡƒ поясу ΠΊΠΎΡ€Π½Π΅Π²ΠΎΠΉ сСкции стрСлы, сСчСниС Π‘-Π‘ Π½Π° Ρ„ΠΈΠ³.2;

На Ρ„ΠΈΠ³.5 – ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ ΠΊΠΎΠ½Ρ†Π΅Π²ΠΎΠΉ сСкции стрСлы.

На Ρ„ΠΈΠ³.6 – сСчСниС Π’-Π’ Π½Π° Ρ„ΠΈΠ³.4.

Π‘Ρ‚Ρ€Π΅Π»Π° башСнного ΠΊΡ€Π°Π½Π° Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΡΠ΅ΠΊΡ†ΠΈΡŽ 1 (Ρ„ΠΈΠ³.1), с ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Ρ‡Π΅Ρ€Π΅Π· ΠΏΠ°Ρ€Ρƒ осСй 2 (Ρ„ΠΈΠ³.2 ΠΈ 4) взаимодСйствуСт концСвая сСкция 3 стрСлы, ΠΈΠΌΠ΅ΡŽΡ‰Π°Ρ Π½ΠΈΠΆΠ½ΠΈΠ΅ пояса 4 ΠΈ 5 сСкций для пСрСмСщСния ΠΏΠΎ Π½ΠΈΠΌ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ, ΠΊΠ°Π½Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ для удСрТания стрСлы Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, Π²ΠΎ врСмя Π΅Π΅ складывания ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ ΠΏΡ€ΠΈ Π½Π°Ρ€Π°Ρ‰ΠΈΠ²Π°Π½ΠΈΠΈ башни 6 ΠΊΡ€Π°Π½Π°. ΠšΠ°Π½Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ 7 Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΊΠ°Π½Π°Ρ‚Ρ‹, связанныС с ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠΌ пСрСмСщСния Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ ΠΈ ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΊΠΎΠΌ 8 ΠΊΡ€Π°Π½Π°, Π° Ρ‚Π°ΠΊΠΆΠ΅ полиспасты ΠΈ стойки.

Π‘ΠΌΠ΅ΠΆΠ½Ρ‹Π΅ Ρ‚ΠΎΡ€Ρ†Ρ‹ 9 ΠΈ 10 (Ρ„ΠΈΠ³.2) Π½ΠΈΠΆΠ½ΠΈΡ… поясов 4 ΠΈ 5 сСкций 1 ΠΈ 3 стрСлы (Ρ„ΠΈΠ³.1) Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²Ρ‹Π΅ΠΌΠΊΠ°ΠΌΠΈ 11 ΠΈ 12 (Ρ„ΠΈΠ³.2). Π’Ρ‹Π΅ΠΌΠΊΠΈ 11 ΠΈ 12 ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½Ρ‹ ΠΊΡ€ΡƒΠ³ΠΎΠ²Ρ‹ΠΌ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠΌ, усСчСнным Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ плоскостями 13 ΠΈ 14, располоТСнными ΠΏΠΎΠΏΠ΅Ρ€Π΅ΠΊ поясов 4 ΠΈ 5 стрСлы ΠΈ вдоль ΠΊΠ°ΠΆΠ΄ΠΎΠΉ оси 2. Высота Н гСомСтричСского сСгмСнта мСньшС радиуса R Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π°. КаТдая ось 2 установлСна слСва ΠΈ справа ΠΎΡ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ оси стрСлы Π² Π²Ρ‹Π΅ΠΌΠΊΠ°Ρ… 11 ΠΈ 12 Ρ‚ΠΎΡ€Ρ†ΠΎΠ² 9 ΠΈ 10 Π½ΠΈΠΆΠ½ΠΈΡ… поясов 4 ΠΈ 5 сСкций стрСлы. КаТдая ось 2 установлСна Π² распор. Π‘Ρ‚Ρ€Π΅Π»Π° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° с Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½Ρ‹ΠΌΠΈ соСдинСниями Π² Π²ΠΈΠ΄Π΅ Π΄Π²ΡƒΡ… ΠΏΠ°Ρ€ сСрСг 15 (Ρ„ΠΈΠ³.2, 3 ΠΈ 4), связанных посрСдством ΠΏΠ°Π»ΡŒΡ†Π΅Π² 16 с поясами 4 ΠΈ 5 сСкций 1 ΠΈ 3. КаТдая ось 2 (Ρ„ΠΈΠ³.4) располоТСна ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΏΠ°Ρ€ΠΎΠΉ сСрСг 15. Пояса 4 ΠΈ 5 (Ρ„ΠΈΠ³.1, 2 ΠΈ 3) сСкций с ΠΈΡ… Π½ΠΈΠΆΠ½ΠΈΡ… сторон 17 Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ соотвСтствСнно с входящими Π΄Ρ€ΡƒΠ³ Π² Π΄Ρ€ΡƒΠ³Π° ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°ΠΌΠΈ 18 ΠΈ 19, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ соотвСтствСнно отвСрстия 20 ΠΈ 21 (Ρ„ΠΈΠ³. 2 ΠΈ 5).

ПослСдниС Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ свободного Π² Π½ΠΈΡ… пСрСмСщСния ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π° 22 (Ρ„ΠΈΠ³.2) ΠΏΡ€ΠΈ нСсоосном располоТСнии отвСрстий 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΈ 19. Π’ частности, отвСрстия 20 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΊΠΎΡ€Π½Π΅Π²ΠΎΠΉ сСкции 1 стрСлы Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΎΠ²Π°Π»ΡŒΠ½Ρ‹ΠΌΠΈ (Ρ„ΠΈΠ³.2), Π° отвСрстиС 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Ρ‹ 19 ΠΊΠΎΠ½Ρ†Π΅Π²ΠΎΠΉ сСкции 3 Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΊΡ€ΡƒΠ³Π»Ρ‹ΠΌΠΈ.

ΠŸΠ°Π»Π΅Ρ† 22 Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π² отвСрстия 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚Π°Ρ… (ΠΏΡ€ΠΈ складывании стрСлы), Π° Π²ΠΎ врСмя Ρ€Π°Π±ΠΎΡ‚Ρ‹ стрСлы отвСрстия 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ свободны. ΠŸΠ°Π»Π΅Ρ† 22 ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚Π°Ρ… фиксируСтся Π² отвСрстиях ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ ΠΊΠΎΠ»ΡŒΡ†ΠΎΠΌ 23. Ось 2 (Ρ„ΠΈΠ³.4) зафиксирована Π² Π²Ρ‹Π΅ΠΌΠΊΠ΅ 11 ΠΊΠΎΡ€Π½Π΅Π²ΠΎΠΉ сСкции 1 стрСлы Ρ…ΠΎΠΌΡƒΡ‚Π°ΠΌΠΈ 24 (Ρ„ΠΈΠ³.4). ΠœΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΡ€Ρ†Π°ΠΌΠΈ 9 ΠΈ 10 (Ρ„ΠΈΠ³.2) поясов 4 ΠΈ 5 сСкций стрСлы ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ Π·Π°Π·ΠΎΡ€ 25. Π‘Ρ‚Ρ€Π΅Π»Π° Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π° Π½Π° ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΊΠ΅ 8 ΠΊΡ€Π°Π½Π° посрСдством ΡˆΠ°Ρ€Π½ΠΈΡ€Π° 26 ΠΈ ΠΊΠ°Π½Π°Ρ‚ΠΎΠ² (Ρ„ΠΈΠ³.1). ΠšΡ€Π°Π½ ΠΈΠΌΠ΅Π΅Ρ‚ устройство 27 для наращивания башни.

Π Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ стрСла башСнного ΠΊΡ€Π°Π½Π° ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ.

ΠŸΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΊΡ€Π°Π½Π° стрСла (Ρ„ΠΈΠ³.1) Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ извСстным ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΎΡ‚ ΠΊΠΎΠ½Ρ†Π΅Π²ΠΎΠΉ сСкции 3 ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ΡΡ Π½Π° ΡΠ΅ΠΊΡ†ΠΈΡŽ 1 Ρ‡Π΅Ρ€Π΅Π· ΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎΠ΅ соСдинСниС ΠΈ ΠΊΠ°Π½Π°Ρ‚Ρ‹ подвСски стрСлы. ΠŸΡ€ΠΈ этом ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠ°Π»Π΅Ρ† 22 Π² отвСрстиях 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΈ 19 отсутствуСт. Π’ случаС складывания стрСлы Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ Π½Π° Ρ„ΠΈΠ³.2 (ΠΊΠΎΠ³Π΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π΄Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΡ€Π°Π½ ΠΈΠ»ΠΈ Π½Π°Ρ€Π°ΡΡ‚ΠΈΡ‚ΡŒ Π΅Π³ΠΎ башню ΠΈ ΠΏΡ€ΠΈ этом ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π½Π° башнС 6 ΠΈ устройствС 27 Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ наращивания башни), Π² отвСрстия 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΈ 19 (Ρ„ΠΈΠ³.3) Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠ°Π»Π΅Ρ† 22. ΠŸΡ€ΠΈ этом стрСла находится Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠΌ Π½Π° Ρ„ΠΈΠ³.1.

ΠŸΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ стрСлы ΠΌΠ΅ΠΆΠ΄Ρƒ поясами 4 ΠΈ 5 образуСтся Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΡƒΠ³ΠΎΠ», ΠΈ отвСрстия 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΈ 19 ΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ нСсоосны, поэтому ΠΏΠ°Π»Π΅Ρ† 22 вводят сначала Π² овальноС отвСрстиС 20 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Ρ‹ 18, Π° Π·Π°Ρ‚Π΅ΠΌ Π² ΠΊΡ€ΡƒΠ³Π»ΠΎΠ΅ отвСрстиС 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Ρ‹ 19. ΠŸΠ°Π»Π΅Ρ† 22 вслСдствиС ΠΎΠ²Π°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ отвСрстия 20 Π»Π΅Π³ΠΊΠΎ Π²Ρ…ΠΎΠ΄ΠΈΡ‚ Π² отвСрстия 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ ΠΈ фиксируСтся ΠΊΠΎΠ»ΡŒΡ†ΠΎΠΌ 23. Π—Π°Ρ‚Π΅ΠΌ Π²Ρ‹Π½ΠΈΠΌΠ°ΡŽΡ‚ ΠΏΠ°Π»ΡŒΡ†Ρ‹ 16, ΡΠ½ΠΈΠΌΠ°ΡŽΡ‚ ΡΠ΅Ρ€ΡŒΠ³ΠΈ 15 ΠΈ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠ°Π½Π°Ρ‚Π½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° 7 ΡΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ стрСлу Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ Π½Π° Ρ„ΠΈΠ³.1. ΠŸΡ€ΠΈ этом корнСвая сСкция 1 поднимаСтся ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° 26, концСвая сСкция 3 опускаСтся Π²Π½ΠΈΠ·, ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°ΡΡΡŒ Π²ΠΎΠΊΡ€ΡƒΠ³ осСй 2 ΠΈ контактируя с Π½ΠΈΠΌΠΈ Π²Ρ‹Π΅ΠΌΠΊΠ°ΠΌΠΈ 12 Π² поясС 5. Π—Π°Ρ‚Π΅ΠΌ оси 2 свободно выходят ΠΈΠ· Π²Ρ‹Π΅ΠΌΠΎΠΊ 12 Ρ‚ΠΎΡ€Ρ†Π° 10 пояса 5 стрСлы.

Π‘Ρ‚Ρ€Π΅Π»Ρƒ ΡΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ Π½Π° Ρ„ΠΈΠ³.1, Π΄Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ ΠΊΡ€Π°Π½ ΠΈΠ»ΠΈ Π½Π°Ρ€Π°Ρ‰ΠΈΠ²Π°ΡŽΡ‚ Π΅Π³ΠΎ башню устройством 27 ΠΏΡ€ΠΈ минимальном ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰Π΅ΠΌ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π΅ ΠΎΡ‚ дСйствия стрСлы, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ†Π΅Π½Ρ‚Ρ€ тяТСсти Π² этом ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ максимально ΠΏΡ€ΠΈΠ±Π»ΠΈΠΆΠ΅Π½ ΠΊ оси башни 6 ΠΊΡ€Π°Π½Π°.

РаскладываниС стрСлы ΠΈΠ· полоТСния, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ Π½Π° Ρ„ΠΈΠ³.1, Π² Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ производят ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ.

ΠšΠ°Π½Π°Ρ‚Π½Ρ‹ΠΌ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠΌ 7 (Ρ„ΠΈΠ³.1) ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΡΠ΅ΠΊΡ†ΠΈΡŽ 1 стрСлы Π²ΠΎΠΊΡ€ΡƒΠ³ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° 26, Π° ΡΠ΅ΠΊΡ†ΠΈΡŽ 3 стрСлы – Π²ΠΎΠΊΡ€ΡƒΠ³ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π° 22 (Ρ„ΠΈΠ³.2) ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΊΠΎΡ€Π½Π΅Π²ΠΎΠΉ сСкции 1 стрСлы. Π’ ΠΊΠΎΠ½Ρ†Π΅ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° сСкций 1 ΠΈ 3 стрСлы ΠΏΠ°Ρ€Π° осСй 2 Π²Ρ…ΠΎΠ΄ΠΈΡ‚ Π² Π²Ρ‹Π΅ΠΌΠΊΠΈ 12 Ρ‚ΠΎΡ€Ρ†ΠΎΠ² 10 ΠΈ 11 Π½ΠΈΠΆΠ½ΠΈΡ… поясов 4 ΠΈ 5 ΠΊΠΎΡ€Π½Π΅Π²ΠΎΠΉ ΠΈ ΠΊΠΎΠ½Ρ†Π΅Π²ΠΎΠΉ сСкций, ΠΏΡ€ΠΈ этом сСкции Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π°. Π—Π°Ρ‚Π΅ΠΌ с Ρ‚ΠΎΡ€Ρ†Π΅Π²Ρ‹Ρ… сторон ΠΊΠ°ΠΆΠ΄ΠΎΠΉ оси 2 ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠ°Ρ€Ρ‹ сСрСг 15 (Ρ„ΠΈΠ³.3), Π·Π°ΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ ΠΈΡ… ΠΏΠ°Π»ΡŒΡ†Π°ΠΌΠΈ 16 Π² отвСрстиях Π½ΠΈΠΆΠ½ΠΈΡ… поясов 4 ΠΈ 5. ПослС фиксации ΠΏΠ°Π»ΡŒΡ†Π΅Π² 16 Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, ΠΊΠΎΠ»ΡŒΡ†ΠΎ 23 с ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π° 22 ΡΠ½ΠΈΠΌΠ°ΡŽΡ‚ ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠ°Π»Π΅Ρ† 22 ΠΈΠ· отвСрстий 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΈ 19 ΠΈΠ·Π²Π»Π΅ΠΊΠ°ΡŽΡ‚.

Π’ΠΎ врСмя Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΊΡ€Π°Π½Π° ΠΈ стрСлы корнСвая сСкция 1 ΠΈ концСвая сСкция 3 ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‚ своС ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π° Π² Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ плоскости Π½Π° Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ» Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΡƒΠΏΡ€ΡƒΠ³ΠΈΡ… Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΉ мСталлоконструкции стрСлы ΠΈ вытяТки ΠΊΠ°Π½Π°Ρ‚ΠΎΠ². ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΡ€Ρ†Π°ΠΌΠΈ 9 ΠΈ 10 Π½ΠΈΠΆΠ½ΠΈΡ… поясов 4 ΠΈ 5 сСкций стрСлы ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ Π·Π°Π·ΠΎΡ€ 25 (Ρ„ΠΈΠ³.2), Ρ‚ΠΎ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚ сСкций ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π° происходит Π²ΠΎΠΊΡ€ΡƒΠ³ ΠΏΠ°Ρ€Ρ‹ осСй 2 Π±Π΅Π· касаний Ρ‚ΠΎΡ€Ρ†ΠΎΠ² 9 ΠΈ 10, Ρ‡Ρ‚ΠΎ ΠΈΡΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΏΠΎΠ»ΠΎΠΌΠΊΡƒ стыка Π½ΠΈΠΆΠ½ΠΈΡ… поясов 4 ΠΈ 5 сСкций стрСлы.

ΠŸΡ€ΠΈ ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠΈ ΡƒΠ³Π»Π° ΠΌΠ΅ΠΆΠ΄Ρƒ сСкциями ΠΎΡ‚ просадки срСднСй части стрСлы Π²Π½ΠΈΠ· ΠΈ ΠΏΡ€ΠΈ Π΅Π΅ колСбаниях Ρ†Π΅Π½Ρ‚Ρ€Ρ‹ отвСрстий 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ 18 ΠΈ 19 ΡΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π° Π² Ρ€Π°Π·Π½Ρ‹Π΅ стороны вдоль стрСлы. ΠžΠ²Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ отвСрстий 20 Π² ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°Ρ… 18 позволяСт Π² установлСнный ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… смСщСний отвСрстий 20 ΠΈ 21 ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½ бСспрСпятствСнно Π²Π²ΠΎΠ΄ΠΈΡ‚ΡŒ Π² Π½ΠΈΡ… ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠ°Π»Π΅Ρ† 22 ΠΈ ΠΈΠ·Π²Π»Π΅ΠΊΠ°Ρ‚ΡŒ Π΅Π³ΠΎ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎ-Π΄Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚Π°Ρ….

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΡΠΎΠ²ΠΎΠΊΡƒΠΏΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠΎΠ² соСдинСния сСкций стрСлы Π² максимальной ΠΌΠ΅Ρ€Π΅ обСспСчиваСт Ρ€Π°Π·Π³Ρ€ΡƒΠ·ΠΊΡƒ элСмСнтов соСдинСния, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ соСдинСния, Π° Ρ‚Π°ΠΊΠΆΠ΅ удобство ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎ-Π΄Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚.

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ

1. Π‘Π°ΡˆΠ΅Π½Π½Ρ‹ΠΉ ΠΊΡ€Π°Π½ GTMR 331Π’ Ρ„ΠΈΡ€ΠΌΡ‹ Potain, проспСкт Ρ„ΠΈΡ€ΠΌΡ‹ Potain, 1988.

2. ΠŸΠ°Ρ‚Π΅Π½Ρ‚ Π€Ρ€Π°Π½Ρ†ΠΈΠΈ β„–2732000, ΠΊΠ». Π’ 66 Π‘ 23/34, 1996 (ΠΏΡ€ΠΎΡ‚ΠΎΡ‚ΠΈΠΏ).

Π€ΠΎΡ€ΠΌΡƒΠ»Π° изобрСтСния

Π‘Ρ‚Ρ€Π΅Π»Π° башСнного ΠΊΡ€Π°Π½Π°, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ ΠΊΠΎΡ€Π½Π΅Π²ΡƒΡŽ ΠΈ ΠΊΠΎΠ½Ρ†Π΅Π²ΡƒΡŽ сСкции с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами для пСрСмСщСния Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ, ΠΏΡ€ΠΈ этом сСкции ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ связаны ΠΌΠ΅ΠΆΠ΄Ρƒ собой посрСдством Π΄Π²ΡƒΡ… осСй, ΠΊΠ°Π½Π°Ρ‚Π½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ для удСрТания стрСлы Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ, складывания Π΅Π΅ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ наращивания башни ΠΊΡ€Π°Π½Π°, ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‰Π°ΡΡΡ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ смСТныС Ρ‚ΠΎΡ€Ρ†Ρ‹ Π½ΠΈΠΆΠ½ΠΈΡ… поясов сСкций стрСлы Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²Ρ‹Π΅ΠΌΠΊΠ°ΠΌΠΈ, каТдая ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½Π° ΠΊΡ€ΡƒΠ³ΠΎΠ²Ρ‹ΠΌ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠΌ, усСчСнным Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ ΠΏΠ»ΠΎΡΠΊΠΎΡΡ‚ΡŒΡŽ, располоТСнной ΠΏΠΎΠΏΠ΅Ρ€Π΅ΠΊ поясов стрСлы, с ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ сСгмСнта, высота ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π² ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠΌ сСчСнии Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π° мСньшС радиуса послСднСго, каТдая ось установлСна Π² упомянутых Π²Ρ‹Π΅ΠΌΠΊΠ°Ρ… Ρ‚ΠΎΡ€Ρ†ΠΎΠ² Π½ΠΈΠΆΠ½ΠΈΡ… смСТных поясов сСкций стрСлы, стрСла Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° с Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½Ρ‹ΠΌΠΈ соСдинСниями Π² Π²ΠΈΠ΄Π΅ Π΄Π²ΡƒΡ… ΠΏΠ°Ρ€ сСрСг, ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎ связанных посрСдством ΠΏΠ°Π»ΡŒΡ†Π΅Π² с Π½ΠΈΠΆΠ½ΠΈΠΌΠΈ поясами сСкций, Π° Π½ΠΈΠΆΠ½ΠΈΠ΅ пояса сСкций с ΠΈΡ… Π½ΠΈΠΆΠ½Π΅ΠΉ стороны Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с входящими Π΄Ρ€ΡƒΠ³ Π² Π΄Ρ€ΡƒΠ³Π° ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°ΠΌΠΈ с отвСрстиями, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ послСдниС Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ свободного пСрСмСщСния Π² Π½ΠΈΡ… ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠ°Π»ΡŒΡ†Π°.

РИБУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5, Рисунок 6, Рисунок 7

НовыС конструкции стрСлы башСнного ΠΊΡ€Π°Π½Π° – Π‘Π°ΡˆΠ΅Π½Π½Ρ‹Π΅ ΠΊΡ€Π°Π½Ρ‹ – Π‘Ρ‚Π°Ρ‚ΡŒΠΈ

БущСствуСт Π΄Π°Π²Π½ΠΈΠΉ Π°Ρ€Π³ΡƒΠΌΠ΅Π½Ρ‚ ΠΏΡ€ΠΎΡ‚ΠΈΠ² использования Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ²: Ρƒ Π½ΠΈΡ… слишком большиС ΠΈ тяТСлыС стрСлы. Однако ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ конструкции со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ стали ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½Π΅Π΅, ΠΈ этот Π°Ρ€Π³ΡƒΠΌΠ΅Π½Ρ‚ ΡƒΠΆΠ΅ Π½Π΅ соотвСтствуСт Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ.

Π’Π°ΠΊ, компания Liebherr продСмонстрировала сравнСниС ΠΌΠ΅ΠΆΠ΄Ρƒ Π΅Π΅ ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹ΠΌ Π±Π°ΡˆΠ΅Π½Π½Ρ‹ΠΌ ΠΊΡ€Π°Π½ΠΎΠΌ ΠΌΠΎΠ΄. 280 EC-H ΠΈ Π½ΠΎΠ²ΠΎΠΉ модСлью Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΊΡ€Π°Π½Π° 340 EC-B. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈ Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ мобильного ΠΊΡ€Π°Π½Π° бСзоголовочная модСль ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ смонтирована Π½Π° нСсколько ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ классичСский ΠΊΡ€Π°Π½ с ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΊΠΎΠΌ, Π·Π° счСт Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ Ρƒ Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ отсутствуСт ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΠΊ башни ΠΊΡ€Π°Π½Π°. Масса ΠΎΠΏΠΎΡ€Π½ΠΎ-ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½ΠΎΠ³ΠΎ устройства Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΊΡ€Π°Π½Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π° с 11,8 Π΄ΠΎ 7,1 Ρ‚, Ρ‚ΠΎΠ³Π΄Π° ΠΊΠ°ΠΊ масса 13-Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΎΠΏΠΎΡ€Π½ΠΎ-ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½ΠΎΠ³ΠΎ устройства ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΊΡ€Π°Π½Π° 280 EC-H ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄ΠΎ 10,2 Ρ‚.

Мод. 340 EC-B 12 ΠΈΠΌΠ΅Π΅Ρ‚ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Π³/ΠΏ 12 Ρ‚, Π²Ρ‹Π»Π΅Ρ‚ стрСлы 78 ΠΌ, максимальная высота подъСма ΠΊΡ€ΡŽΠΊΠ° 90,5 ΠΌ. Π‘Ρ‚Ρ€Π΅Π»Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡƒΠ΄Π»ΠΈΠ½Π΅Π½Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ 3-ΠΌΠ΅Ρ‚Ρ€ΠΎΠ²ΠΎΠ³ΠΎ удлинитСля, Π° Ρ‚Π°ΠΊΠΆΠ΅ стандартных 2,5-ΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹Ρ… сСкций. ΠšΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ башни ΠΊΡ€Π°Π½Π° ΡƒΠ½ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ с ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌΠΈ ΠΊΡ€Π°Π½ΠΎΠ² ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅Π³ΠΎ поколСния, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ ΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‡Π½ΠΎΡΡ‚ΡŒ эксплуатации. Π˜ΠΌΠ΅Π΅Ρ‚ΡΡ функция Load Plus, которая Π² случаС нСобходимости ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΡŒ Π΄ΠΎ 20% ΠΈ активируСтся простым Π½Π°ΠΆΠ°Ρ‚ΠΈΠ΅ΠΌ ΠΊΠ½ΠΎΠΏΠΊΠΈ. Π’ ΠΊΠ°Π±ΠΈΠ½Π΅ Π΅ΡΡ‚ΡŒ сСнсорный экран ΠΈΠ½Ρ‚Π΅Π»Π»Π΅ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎΠΉ систСмы управлСния ΠΊΡ€Π°Π½Π°. БистСма управлСния ΠΈΠΌΠ΅Π΅Ρ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ опрСдСлСния массы Π³Ρ€ΡƒΠ·Π°, ΡΠ²ΡΠ·Π°Π½Π½ΡƒΡŽ с систСмой Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π£ Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ² высокой Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ стрСлы с Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ сСчСния, ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΉ стандартныС Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹, Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½Π½Ρ‹Π΅ для транспортировки.

Π’ 2011 Π³. компания Comansa Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π»Π° ΠΈ Π·Π°ΠΏΠ°Ρ‚Π΅Π½Ρ‚ΠΎΠ²Π°Π»Π° ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ сСкций стрСлы высотой 6,2 ΠΌ для ΠΊΡ€Π°Π½ΠΎΠ² сСрии LC3000, Ρƒ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… вСрхняя Ρ‡Π°ΡΡ‚ΡŒ ΠΌΠΎΠ³Π»Π° ΡΠΊΠ»Π°Π΄Ρ‹Π²Π°Ρ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄Π°Ρ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ·ΠΈΡ‚ΡŒ сСкции стрСлы ΠΏΠΎ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ Π² ΠΊΠΎΠ½Ρ‚Π΅ΠΉΠ½Π΅Ρ€Π°Ρ… со съСмной ΠΊΡ€Ρ‹ΡˆΠ΅ΠΉ.

ИсслСдованиС конструкции ΠΊΡ€Π°Π½ΠΎΠ² сСрии LC3000 ΠΏΠΎΠΊΠ°Π·Π°Π»ΠΎ, Ρ‡Ρ‚ΠΎ сущСствуСт тСхничСская Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΎΡΠ½Π°ΡΡ‚ΠΈΡ‚ΡŒ ΠΈΡ… стрСлой Π΄Π»ΠΈΠ½ΠΎΠΉ Π΄ΠΎ 90 ΠΌ ΠΈ Π³/ΠΏ Π΄ΠΎ 125 Ρ‚.

ВсС Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ долю Π½Π° отСчСствСнном Ρ€Ρ‹Π½ΠΊΠ΅ Π·Π°Π½ΠΈΠΌΠ°ΡŽΡ‚ китайскиС Π±Π°ΡˆΠ΅Π½Π½Ρ‹Π΅ ΠΊΡ€Π°Π½Ρ‹. Для Π½ΡƒΠΆΠ΄ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΠΈΠ· тяТСлых ΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… конструкций Π² ΠšΠΈΡ‚Π°Π΅ производятся самыС ΠΌΠΎΡ‰Π½Ρ‹Π΅ Π² ΠΌΠΈΡ€Π΅ Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹Π΅ ΠΊΡ€Π°Π½Ρ‹. Они ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ Π·Π΄Π°Π½ΠΈΠΉ вмСсто ΠΊΡ€ΡƒΠΏΠ½ΠΎΡ‚ΠΎΠ½Π½Π°ΠΆΠ½Ρ‹Ρ… Π±Π°ΡˆΠ΅Π½Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ² с подъСмной стрСлой.

Компаниями Zhongsheng Construction machinery (ZS), Yongmao, Finehope, Shen Yang Bao Quan ΠΈ SYM Π±Ρ‹Π»ΠΎ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½ΠΎ ΠΎΡ€ΠΈΠ³ΠΈΠ½Π°Π»ΡŒΠ½ΠΎΠ΅ конструктивноС Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅: Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹Π΅ Π±Π°ΡˆΠ΅Π½Π½Ρ‹Π΅ ΠΊΡ€Π°Π½Ρ‹ ΠΎΡΠ½Π°Ρ‰Π°ΡŽΡ‚ΡΡ стрСлой Π·Π°ΠΏΠ°Ρ‚Π΅Π½Ρ‚ΠΎΠ²Π°Π½Π½ΠΎΠΉ конструкции с сСчСниСм Π² Π²ΠΈΠ΄Π΅ ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠ³ΠΎ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° (плоская сторона свСрху). Π­Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΠ»ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΎΠ±Ρ‰ΠΈΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ массу ΠΌΠΎΠ½ΠΎΡ€Π΅Π»ΡŒΡΠΎΠ²ΠΎΠΉ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ ΠΊΡ€Π°Π½ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ. Π’ Π΄Π°Π½Π½ΠΎΠΉ конструкции Π½ΠΈΠΆΠ½ΠΈΠΉ пояс стрСлы остаСтся Ρ€ΠΎΠ²Π½Ρ‹ΠΌ, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ вся стрСла ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»ΠΎΠΆΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ Π°Ρ€ΠΎΡ‡Π½ΠΎΠΉ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΈΠ· Ρ‚Ρ€ΡƒΠ±Ρ‡Π°Ρ‚Ρ‹Ρ… элСмСнтов, состоящСй ΠΈΠ· сСкций с Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ высотой ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ³ΠΎ сСчСния.

Вакая конструкция позволяСт ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ массу стрСлы. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ стрСла Ρ€Π°ΡΡˆΠΈΡ€ΡΠ΅Ρ‚ΡΡ ΠΊ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части, Π΄Π²Π° Π²Π΅Ρ€Ρ…Π½ΠΈΡ… пояса совмСстно Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‚ высокиС ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠ΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π½Π° стрСлы ΠΊΡ€Π°Π½ΠΎΠ² высокой Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ. Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠΏΡ€ΠΎΡΡ‚ΠΈΡ‚ΡŒ ΠΌΠΎΠ½Ρ‚Π°ΠΆ сСкций стрСлы Π½Π° высотС, Π·Π°ΠΌΠΊΠΈ крСплСния сСкций Π·Π°ΠΏΠΈΡ€Π°ΡŽΡ‚ΡΡ двумя стопорными ΠΏΠ°Π»ΡŒΡ†Π°ΠΌΠΈ, Π»ΠΈΠ±ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ сдвоСнныС Π·Π°ΠΌΠΊΠΈ Π½Π° основных сСкциях стрСлы. Для ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΈΠΊΠΎΠ² устроСны большиС бСзопасныС ΠΏΠ»Π°Ρ‚Ρ„ΠΎΡ€ΠΌΡ‹ Π½Π° Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ ΡˆΠΈΡ€ΠΎΠΊΠΎΠΉ сторонС Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎΠΉ стрСлы. ΠŸΡ€ΠΈ транспортировкС сСкции стрСлы ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π½Π° Π±ΠΎΠΊΠΎΠ²Ρ‹Π΅ стороны, ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π³Ρ€ΡƒΠ·Π° Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‚ допустимых ΠŸΠ”Π”.

НСдостатком, ΠΎΠ΄Π½Π°ΠΊΠΎ, являСтся Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ сСкции остриСм сСчСния Π²Π½ΠΈΠ· ΠΈ ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ ΠΎΠΏΠΎΡ€Π°ΠΌΠΈ Π½Π° Π·Π΅ΠΌΠ»Π΅ ΠΏΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ, ΠΊΠ°ΠΊ ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°Ρ‚ΡŒ для ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° Π½Π° ΠΊΡ€Π°Π½.

Π‘Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹ΠΉ Π±Π°ΡˆΠ΅Π½Π½Ρ‹ΠΉ ΠΊΡ€Π°Π½, ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π½Ρ‹ΠΉ ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠ΅ΠΉ Zoomlion (Π½ΠΎ с использованиСм Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΉ Π½Π΅ΠΌΠ΅Ρ†ΠΊΠΎΠΉ ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ Jost) ΠΌΠΎΠ΄. T3000-160V комплСктуСтся стрСлой с сСчСниСм Β«ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚Ρ‹ΠΉ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΒ». Π’ 2014 Π³. ΠΎΠ½ Π±Ρ‹Π» занСсСн Π² ΠšΠ½ΠΈΠ³Ρƒ Ρ€Π΅ΠΊΠΎΡ€Π΄ΠΎΠ² ГиннСсса ΠΊΠ°ΠΊ «самый большой Π² ΠΌΠΈΡ€Π΅Β» Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹ΠΉ ΠΊΡ€Π°Π½. ΠŸΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΠΊΡ€ΡƒΠΏΠ½Ρ‹Ρ… ΠΈ высоких сооруТСний: высоких мостов, ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… Π·Π΄Π°Π½ΠΈΠΉ ΠΈ Ρ‚. Π΄. Π“/ΠΏ этого ΠΊΡ€Π°Π½Π° составляСт 160 Ρ‚ ΠΏΡ€ΠΈ Π²Ρ‹Π»Π΅Ρ‚Π΅ 19,5 ΠΌ. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ – 31 200 кН.ΠΌ, Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ радиус составляСт 85 ΠΌ. ΠŸΡ€ΠΈ этом ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹Π΅ сСчСния башни ΠΈ основания ΠΎΡ‡Π΅Π½ΡŒ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹, Π·Π° счСт Ρ‡Π΅Π³ΠΎ ΠΊΡ€Π°Π½ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ ΠΌΠ°Π»ΠΎ мСста ΠΈ ΠΏΡ€ΠΎΡ‰Π΅ монтируСтся ΠΈ дСмонтируСтся. ΠŸΠ΅Ρ€Π²Π°Ρ усилСнная сСкция стрСлы присоСдиняСтся нСпосрСдствСнно ΠΊ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части ΠΎΠΏΠΎΡ€Π½ΠΎ-ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° ΠΊΡ€Π°Π½Π°. ΠŸΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ΡΡ ΠΏΡΡ‚ΡŒ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² стрСлы ΠΏΠΎ Π΄Π»ΠΈΠ½Π΅. Π“Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½Ρ‹ΠΉ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ способСн ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ Π³Ρ€ΡƒΠ· ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ΅Π΄Π»Π΅Π½Π½ΠΎ – 0,8 ΠΌ/ΠΌΠΈΠ½ для Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ позиционирования.

Новый Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹ΠΉ ΠΊΡ€Π°Π½ китайской ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ Shandong Fenghui Equipment Technology Co. Ltd. (Finehope) ΠΌΠΎΠ΄. FHTT2000 Π³/ΠΏ 100 Ρ‚ Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΠΎΠ²Π°Π½ Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎ китайской стрСлой Π² Ρ„ΠΎΡ€ΠΌΠ΅ ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠ³ΠΎ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°. Π’ Π·Π°ΠΏΠ°Ρ‚Π΅Π½Ρ‚ΠΎΠ²Π°Π½Π½ΠΎΠΉ конструкции ΠΊΡ€Π°Π½Π° Π² Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ ΠΊ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎ Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π½ΠΎΠΌΡƒ противовСсу ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹ΠΉ противовСс, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ, ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°ΡΡΡŒ ΠΏΠΎΠ΄ контрстрСлой, Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΊΠ°ΠΊ автоматичСский ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ ΡƒΡ€Π°Π²Π½ΠΎΠ²Π΅ΡˆΠΈΠ²Π°Π½ΠΈΡ Π³Ρ€ΡƒΠ·Π°. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΉ Π½Π° башню ΠΊΡ€Π°Π½Π°.

ОписанноС Π²Ρ‹ΡˆΠ΅ конструктивноС Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ особСнно ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ² вмСсто оттяТСк, ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΡ… стрСлу, ΠΏΡ€ΠΈ использовании ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΠΎΠ΄ воздСйствиСм ΠΏΠΎΠ»Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ стрСлы ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ΡΡ большС. Как Π·Π°ΡΠ²Π»ΡΡŽΡ‚ спСциалисты ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ, ΠΏΡ€ΠΈ Π΄Π°Π½Π½ΠΎΠΌ конструктивном Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ получаСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π²Ρ‹ΡˆΠ΅ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с характСристиками ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹Ρ… ΠΊΡ€Π°Π½ΠΎΠ². Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚, ΠΎΠ΄Π½Π°ΠΊΠΎ, ΡƒΡ‡Π΅ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π² конструкции с ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹ΠΌΠΈ противовСсами большС двиТущихся Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΈ ΠΎΠ½ΠΈ Π½ΡƒΠΆΠ΄Π°ΡŽΡ‚ΡΡ Π² Π±ΠΎΠ»Π΅Π΅ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π΅ ΠΈ тСхобслуТивании большСго объСма.

Π’ конструкции Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΊΡ€Π°Π½Π° ΠΌΠΎΠ΄. XT1200 ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ XCMG Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ большС «СвропСйских ΠΊΠΎΡ€Π½Π΅ΠΉΒ». ΠŸΠ΅Ρ€Π²Π°Ρ сСкция стрСлы ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎ сСчСниС ΠΈ присоСдиняСтся нСпосрСдствСнно ΠΊ ΠΎΠΏΠΎΡ€Π½ΠΎ-ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½ΠΎΠΌΡƒ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡƒ. ΠžΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ сСкции стрСлы ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ±Ρ‹Ρ‡Π½ΡƒΡŽ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ. Π‘Ρ‚Ρ€Π΅Π»Π° позволяСт ΠΊΡ€Π°Π½Ρƒ ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°Ρ‚ΡŒ Π³Ρ€ΡƒΠ·Ρ‹ Π΄ΠΎ 10,5 Ρ‚ ΠΏΡ€ΠΈ максимальном Π²Ρ‹Π»Π΅Ρ‚Π΅ 80 ΠΌ.

На Π²Ρ‹Π»Π΅Ρ‚Π΅ 50 ΠΌ стрСла обСспСчиваСт Π³/ΠΏ 63 Ρ‚ ΠΏΡ€ΠΈ использовании Π΄Π²ΠΎΠΉΠ½ΠΎΠΉ Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ Ρ‚Π΅Π»Π΅ΠΆΠΊΠΈ. Π“Ρ€ΡƒΠ·ΠΎΠ²ΠΎΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΊΡ€Π°Π½Π° – 11 550 кН.ΠΌ.


На выставкС Bauma 2019 компания Wolffkran прСдставила Π½ΠΎΠ²ΡƒΡŽ ΠΌΠΎΠ΄. 133 B – Π±Π΅Π·ΠΎΠ³ΠΎΠ»ΠΎΠ²ΠΎΡ‡Π½Ρ‹ΠΉ Π±Π°ΡˆΠ΅Π½Π½Ρ‹ΠΉ ΠΊΡ€Π°Π½ с ΠΌΠ°Ρ…ΠΎΠ²ΠΎΠΉ (подъСмной) гидравличСской стрСлой. ПодъСм стрСлы осущСствляСтся Π³ΠΈΠ΄Ρ€ΠΎΡ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΎΠΌ вмСсто ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΉ систСмы с ΠΊΠ°Π½Π°Ρ‚Π°ΠΌΠΈ. ИспользованиС гидравличСского ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΠ»ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Π·ΠΎΠ½Ρƒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΊΡ€Π°Π½ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°Ρ‚ΡŒ. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ благодаря ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΠΈΡŽ нСобходимости запасовки ΠΊΠ°Π½Π°Ρ‚ΠΎΠ², ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°ΡŽΡ‰ΠΈΡ… стрСлу, сокращаСтся врСмя ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΊΠΈ ΠΊΡ€Π°Π½Π° ΠΊ Ρ€Π°Π±ΠΎΡ‚Π΅.

ΠšΡ€Π°Π½ прСдлагаСтся Π² Π΄Π²ΡƒΡ… вСрсиях: ΠΌΠΎΠ΄. 133.6 Π’ с максимальной Π³/ΠΏ 6 Ρ‚ ΠΈ Π³/ΠΏ Π½Π° ΠΊΠΎΠ½Ρ†Π΅ стрСлы 2,3 Ρ‚ ΠΏΡ€ΠΈ максимальном Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ радиусС 45 ΠΌ, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠ΄. 133.8 B с максимальной Π³/ΠΏ 8 Ρ‚ ΠΈ Π³/ΠΏ Π½Π° ΠΊΠΎΠ½Ρ†Π΅ стрСлы 2,1 Ρ‚. Основная 25-мСтровая стрСла ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΠ΄Π»ΠΈΠ½ΡΡ‚ΡŒΡΡ с шагом 5 ΠΌ. Π‘Π°ΡˆΠ½Ρ ΠΊΡ€Π°Π½Π° 133 Π’ состоит ΠΈΠ· сСкций сСчСниСм 2Ρ…2 ΠΌ, обСспСчиваСтся высота свободного стояния 85 ΠΌ.

Π Π°Π·Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ сСкции сСчСниСм 1,5Ρ…1,5 ΠΌ для удлинСния башни.

ΠšΡ€Π°Π½ Wolf 133 B ΡƒΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΠΎΠ²Π°Π½ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΉ контрстрСлой. ИмСнно Ρ‚Π°ΠΊΠΈΠ΅ контрстрСлы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ Π±Π°ΡˆΠ΅Π½Π½Ρ‹ΠΌ ΠΊΡ€Π°Π½Π°ΠΌ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌ ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΏΠΎ Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ PPVC (ΠΈΠ· Π³ΠΎΡ‚ΠΎΠ²Ρ‹Ρ… ΠΎΠ±ΡŠΠ΅ΠΌΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ²).


Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ : www.os1.ru

МоТно Π»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ стрСлу ΠΈΠ»ΠΈ противовСс башСнного ΠΊΡ€Π°Π½Π° Π½Π° общСствСнных ΡƒΠ»ΠΈΡ†Π°Ρ… ΠΈΠ»ΠΈ Π² ΠΆΠΈΠ»Ρ‹Ρ… зданиях

ВрСбования OSHA ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ, стандартами ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»Π°ΠΌΠΈ. Наши ΠΏΠΎΡΡΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ письма ΠΎΠ±ΡŠΡΡΠ½ΡΡŽΡ‚ эти трСбования ΠΈ Ρ‚ΠΎ, ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΊ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹ΠΌ ΠΎΠ±ΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°ΠΌ, Π½ΠΎ ΠΎΠ½ΠΈ Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΡΡ‚Π²Π° работодатСля. Π­Ρ‚ΠΎ письмо прСдставляСт собой ΠΈΠ½Ρ‚Π΅Ρ€ΠΏΡ€Π΅Ρ‚Π°Ρ†ΠΈΡŽ OSHA обсуТдаСмых Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ. ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ Π½Π° нашС руководство ΠΏΠΎ ΠΏΡ€Π°Π²ΠΎΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΡŽ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ²Π»ΠΈΡΡ‚ΡŒ измСнСния Π² ΠΏΡ€Π°Π²ΠΈΠ»Π°Ρ… OSHA. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, врСмя ΠΎΡ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΌΡ‹ обновляСм нашС руководство Π² ΠΎΡ‚Π²Π΅Ρ‚ Π½Π° Π½ΠΎΠ²ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ. Π§Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Ρ‚ΡŒ Π² курсС Ρ‚Π°ΠΊΠΈΡ… событий, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΡΠ΅Ρ‚ΠΈΡ‚ΡŒ Π²Π΅Π±-сайт OSHA ΠΏΠΎ адрСсу https://www.

osha.gov.

Mark S. Alexander Sr.
A-Z Support Company, LLC
7 East Vine Street
Stowe, PA 19464

Π£Π²Π°ΠΆΠ°Π΅ΠΌΡ‹ΠΉ Π³-Π½ АлСксандр,

Π‘Π»Π°Π³ΠΎΠ΄Π°Ρ€ΠΈΠΌ Вас Π·Π° письмо ΠΎΡ‚ 1 октября 2012 Π³. Π² Π£ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎ ΠΎΡ…Ρ€Π°Π½Π΅ Ρ‚Ρ€ΡƒΠ΄Π° (OSHA). ) ДирСкция ΠΏΠΎ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Ρƒ. Π’Ρ‹ спросили, ΠΌΠΎΠΆΠ½ΠΎ Π»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ стрСлу ΠΈΠ»ΠΈ противовСс башСнного ΠΊΡ€Π°Π½Π° Π½Π° ΡƒΠ»ΠΈΡ†Π°Ρ… ΠΎΠ±Ρ‰Π΅Π³ΠΎ пользования ΠΈΠ»ΠΈ Π² ΠΆΠΈΠ»Ρ‹Ρ… зданиях Π² соотвСтствии со стандартом Β«ΠšΡ€Π°Π½Ρ‹ ΠΈ Π²Ρ‹ΡˆΠΊΠΈ Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅Β».

Π₯отя ΡˆΠΈΡ€ΠΎΠΊΠ°Ρ ΠΎΠ±Ρ‰Π΅ΡΡ‚Π²Π΅Π½Π½ΠΎΡΡ‚ΡŒ часто ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ Π²Ρ‹Π³ΠΎΠ΄Ρƒ ΠΎΡ‚ ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΡ бСзопасности Π½Π° Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ мСстС, OSHA Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ ΡŽΡ€ΠΈΡΠ΄ΠΈΠΊΡ†ΠΈΠΈ Π² ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠΈ общСствСнной бСзопасности Π² соотвСтствии с Π—Π°ΠΊΠΎΠ½ΠΎΠΌ ΠΎ бСзопасности ΠΈ Π³ΠΈΠ³ΠΈΠ΅Π½Π΅ Ρ‚Ρ€ΡƒΠ΄Π° ΠΎΡ‚ 1970. 29 USC 655.

Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚ ΠΊΡ€Π°Π½Π°, ΠΎΠ΄Π½Π°ΠΊΠΎ, Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ силу ΠΏΠ΅Ρ€Π΅Π΄ государствСнными ΠΈΠ»ΠΈ мСстными Π·Π°ΠΊΠΎΠ½Π°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π·Π°ΠΏΡ€Π΅Ρ‰Π°ΡŽΡ‚ ΠΈΠ»ΠΈ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‚ использованиС стрСл ΠΈΠ»ΠΈ противовСсов Π½Π° Π΄ΠΎΡ€ΠΎΠ³Π°Ρ… ΠΎΠ±Ρ‰Π΅Π³ΠΎ пользования ΠΈΠ»ΠΈ Π² занятых зданиях. Π—Π°ΠΊΠΎΠ½Ρ‹ ΠΎΠ±Ρ‰Π΅Π³ΠΎ примСнСния, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹Π΅ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ насСлСния ΠΎΡ‚ опасностСй, связанных с использованиСм ΠΊΡ€Π°Π½Π°, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ Π·Π°ΠΊΠΎΠ½Ρ‹ Π³ΠΎΡ€ΠΎΠ΄Π° Нью-Π™ΠΎΡ€ΠΊΠ° ΠΎ ΠΊΡ€Π°Π½Π°Ρ…, ΠΌΠΎΠ³ΡƒΡ‚ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‚ΠΎΠ΄Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ сотрудников, ΠΏΠΎΠ΄ΠΏΠ°Π΄Π°ΡŽΡ‰ΠΈΡ… ΠΏΠΎΠ΄ дСйствиС стандарта.

Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΠ²ΡΠ·Π°Ρ‚ΡŒΡΡ с вашим ΡˆΡ‚Π°Ρ‚ΠΎΠΌ ΠΈΠ»ΠΈ мСстным ΠΎΡ€Π³Π°Π½ΠΎΠΌ общСствСнной бСзопасности ΠΈ здравоохранСния для получСния ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΎ мСстных трСбованиях.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, стандарт Β«ΠšΡ€Π°Π½Ρ‹ ΠΈ Π²Ρ‹ΡˆΠΊΠΈ Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅Β» Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°Π±ΠΎΡ‚ΠΎΠ΄Π°Ρ‚Π΅Π»ΠΈ Π²Ρ‹Π±ΠΈΡ€Π°Π»ΠΈ ΠΌΠ°Ρ€ΡˆΡ€ΡƒΡ‚Ρ‹ подъСма, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ сводят ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌΡƒ воздСйствиС ΠΏΠΎΠ΄Π½ΠΈΠΌΠ°Π΅ΠΌΡ‹Ρ… Π³Ρ€ΡƒΠ·ΠΎΠ² Π½Π° сотрудников Π² Ρ‚ΠΎΠΉ стСпСни, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ это соотвСтствуСт общСствСнной бСзопасности. Π‘ΠΌ. 29 CFR 1926.1425(c). Π­Ρ‚ΠΎ Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΎΡ‚Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΏΡ€ΠΈΠ·Π½Π°Π½ΠΈΠ΅ OSHA Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… ситуациях, особСнно ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ Π² городских условиях, Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ воздСйствиС ΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½Ρ‹Ρ… Π³Ρ€ΡƒΠ·ΠΎΠ² Π½Π° всСх сотрудников. Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚ Ρ‚Π°ΠΊΠΆΠ΅ Π·Π°ΠΏΡ€Π΅Ρ‰Π°Π΅Ρ‚ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ с Π»ΡŽΠ±Ρ‹ΠΌ прСпятствиСм со стрСлой ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ частями оборудования, Ρ‚Π΅ΠΌ самым запрСщая ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ со Π·Π΄Π°Π½ΠΈΠ΅ΠΌ. Π‘ΠΌ. 29CFR 1926.1417 (стр).

Π‘Π»Π°Π³ΠΎΠ΄Π°Ρ€ΠΈΠΌ вас Π·Π° интСрСс ΠΊ вопросам бСзопасности ΠΈ Π³ΠΈΠ³ΠΈΠ΅Π½Ρ‹ Ρ‚Ρ€ΡƒΠ΄Π°. ΠœΡ‹ надССмся, Ρ‡Ρ‚ΠΎ Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ эту ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ. ВрСбования OSHA ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π°ΠΊΠΎΠ½ΠΎΠΌ, стандартами ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»Π°ΠΌΠΈ. Наши ΠΏΠΈΡΡŒΠΌΠ΅Π½Π½Ρ‹Π΅ Ρ€Π°Π·ΡŠΡΡΠ½Π΅Π½ΠΈΡ Π½Π΅ ΡΠΎΠ·Π΄Π°ΡŽΡ‚ Π½ΠΎΠ²Ρ‹Ρ… ΠΈΠ»ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ, Π° скорСС ΠΎΠ±ΡŠΡΡΠ½ΡΡŽΡ‚ эти трСбования ΠΈ Ρ‚ΠΎ, ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΊ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹ΠΌ ΠΎΠ±ΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°ΠΌ. Π­Ρ‚ΠΎ письмо прСдставляСт собой ΠΈΠ½Ρ‚Π΅Ρ€ΠΏΡ€Π΅Ρ‚Π°Ρ†ΠΈΡŽ OSHA обсуТдаСмых Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ. ВрСмя ΠΎΡ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ письма ΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ, ΠΊΠΎΠ³Π΄Π° АгСнтство обновляСт стандарт, ΡŽΡ€ΠΈΠ΄ΠΈΡ‡Π΅ΡΠΊΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ влияСт Π½Π° стандарт ΠΈΠ»ΠΈ измСнСния Π² Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ Π²Π»ΠΈΡΡŽΡ‚ Π½Π° ΠΈΠ½Ρ‚Π΅Ρ€ΠΏΡ€Π΅Ρ‚Π°Ρ†ΠΈΡŽ.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚Π΅ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΈ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄Π°Ρ†ΠΈΠΈ, посСтитС Π²Π΅Π±-сайт OSHA ΠΏΠΎ адрСсу http://www.osha.gov. Если Ρƒ вас Π΅ΡΡ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ вопросы, поТалуйста, ΠΎΠ±Ρ€Π°Ρ‰Π°ΠΉΡ‚Π΅ΡΡŒ Π² Π£ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΠΏΠΎ Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½Ρƒ (202) 693-2020.

Π‘ ΡƒΠ²Π°ΠΆΠ΅Π½ΠΈΠ΅ΠΌ,

ДТСймс Π“. Мэддакс, Π΄ΠΈΡ€Π΅ΠΊΡ‚ΠΎΡ€
Π£ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°
