7 Причин Почему Плохо Крутит Стартер

Чаще всего плохо крутит стартер по причине низкого заряда аккумуляторной батареи, плохого контакта «массы», износа втулок на его корпусе, поломки втягивающего реле, короткого замыкания обмоток статора или ротора (якоря), износа бендикса, неплотного прилегания щеток к коллектору либо их значительного износа.

Первичные ремонтные меры можно проводить, не снимая узел с его посадочного места, однако если это не помогло и стартер крутит туго, то его придется демонтировать и выполнить дополнительную диагностику с его разборкой, ориентируясь на основные его неисправности.

В чем причина	Что сделать
Слабая аккумуляторная батарея	Проверить уровень заряда аккумулятора, при необходимости подзарядить
	Проверить состояние клемм аккумулятора, почистить их от грязи и окислов, а также смазать специальной смазкой.
Контакты аккумулятора, стартера и “массы”	Выполнить ревизию контактов на самом аккумуляторе (момент затяжки), провод “массы” двигателя, места подключения на стартере.
Втягивающее реле	Выполнить проверку обмоток реле с помощью электронного мультиметра. На исправном реле значение сопротивления между каждой обмоткой и массой должно быть 1…3 Ома, а между силовыми контактами 3…5 Ома. При выходе обмоток из строя обычно реле меняют.
Щетки стартера	Проверить уровень их износа. Если износ значительный, то необходима замена щеток.
Втулки стартера	Осмотреть их состояния, в частности, люфт. Допустимый люфт составляет около 0,5 мм. При превышении значения свободного хода втулки меняют на новые.
Обмотки статора и ротора (якоря)	С помощью мультиметра нужно проверить их на обрыв, а также наличие короткого замыкания на корпус и межвиткового короткого замыкания. Обмотки или перематывают либо меняют стартер.
Бендикс стартера	Проверить состояние шестерни бендикса (особенно для старых автомобилей или машин со значительным пробегом). При ее значительном износе нужно поменять бендикс на новый.
Моторное масло	Проверить состояние и текучесть масла используя щуп. Если в картер залито летнее масло и оно загустело, то нужно отбуксировать машину в теплый бокс и выполнить там замену масла на зимнее.
Неправильно выставлено зажигание (актуально для карбюраторных машин)	В этом случае нужно проверить момент зажигания и при необходимости выставить правильное его значение.
Контактная группа замка зажигания	Проверить состояние и качество группы контактов и места соединений. При необходимости подтянуть контакты либо заменить контактную группу полностью.
Коленчатый вал	Диагностику и ремонт лучше доверить мастерам в автосервисе, так как необходимо частично разбирать двигатель и проверять состояние вкладышей.

Почему плохо крутит стартер

Зачастую автовладельцы, сталкивающиеся с проблемой, когда вяло крутит стартер, думают, что «виновата» аккумуляторная батарея (ее значительный износ, недостаточный заряд), особенно если ситуация происходит при отрицательной температуре окружающего воздуха. На самом деле кроме аккумулятора существует еще много причин, почему стартер долго раскручивает двигатель для его запуска.

1. Аккумуляторная батарея. На морозе емкость аккумулятора снижается, и он выдает более низкий пусковой ток, которого порой бывает недостаточно для нормальной работы стартера. Также причинами почему аккумулятор плохо крутит стартер может быть плохие контакты на клеммах. В частности, плохой зажим на болтах или на аккумуляторных клеммах есть окисление.
2. Плохой контакт «массы». Часто аккумулятор плохо крутит стартер банально из-за слабого контакта на минусовой клемме тягового реле. Причина может крыться как в слабом контакте (разболталось крепление), так и загрязнение собственно контакта (зачастую его окисление).
3. Износ втулок стартера. Естественный износ втулок стартера обычно приводит к осевому люфту вала стартера и вялой его работе. Когда ось перекашивается либо «съезжает» внутри корпуса стартера — вращение вала становится затруднительным. Соответственно, скорость прокручивания маховика двигателя падает, а для его раскрутки необходима дополнительная электрическая энергия от аккумулятора.
4. Износ бендикса. Это не очень распространенная причина того, что плохо крутит стартер при заряженном аккумуляторе, и встречается лишь у машин со значительным пробегом, в том числе у тех, двигатель которых часто запускают и глушат, тем самым снижая ресурс стартера. Причина кроется в банальном износе бендикса — уменьшение диаметра рабочих роликов в обойме, наличие на одной из сторон ролика плоских поверхностей, стачивание рабочих поверхностей. Из-за этого возникает проскальзывание в момент, когда передаётся крутящий момент от вала стартера к двигателю автомобиля.
5. Плохой контакт на обмотке статора стартера. При запуске стартера от аккумуляторной батареи через контакт проходит значительный ток, поэтому, если контакт будет в плохом техническом состоянии, то он будет греться и со временем может полностью отпасть (обычно он припаян).
6. Замыкание в обмотке статора или ротора (якоря) стартера. В частности, короткое замыкание может быть двух типов — на «массу» или на корпус и межвитковое. Чаще всего встречается межвитковой пробой обмотки якоря. Проверять ее можно с помощью электронного мультиметра, однако лучше воспользоваться специальным стендом, имеющимся, как правило, в специализированных автосервисах.
7. Щетки стартера. Основная проблема здесь — неплотное прилегание поверхности щеток к поверхности коллектора. В свою очередь, это может быть вызвано двумя причинами. Первая — значительный износ щеток либо их механическое повреждение. Вторая — смещенное положение из-за износа втулок, повреждения стопорного кольца.
8. Частичный выход из строя втягивающего реле. Его функция — подведение и возвращение в исходное положение шестерни бендикса. Соответственно, если неисправно втягивающее реле, то оно будет тратить больше времени на то, чтобы подвести шестерню бендикса и запустить стартер.
9. Использование очень вязкого масла. В некоторых случаях АКБ плохо крутит стартер по причине того, что в двигателе используется слишком густое масло. На прокачивание застывшей маслянистой массы тратится некоторое время и много энергии от аккумулятора.
10. Замок зажигания. Зачастую проблемы возникают нарушении изоляции проводки. Кроме этого, контактная группа замка может со временем начать нагреваться из-за уменьшения площади контакта, а как результат, на стартер может идти меньший, чем это нужно, ток.
11. Коленчатый вал. В редких случаях причиной того, что плохо крутит стартер, «виноват» коленчатый вал и/или элементы поршневой группы. Например, задиры на вкладышах. Соответственно, при этом стартеру нужно больше энергии, чтобы запустить двигатель.

Многие автолюбители не выполняют диагностику в полном объеме и спешат купить новый аккумулятор либо стартер, и зачастую им это не помогает. Поэтому чтобы не тратить понапрасну деньги имеет смысл разобраться, почему вяло крутит стартер при заряженном аккумуляторе и выполнить соответствующие ремонтные меры.

Что делать, если плохо крутит стартер

Когда плохо крутит стартер, необходимо выполнить диагностические и ремонтные меры. Начинать всегда стоит с аккумулятора и проверки качества контакта, а уже потом демонтировать и возможно разбирать стартер и выполнять диагностику.

• Проверить заряд аккумулятора. Неважно редукторный плохо крутит или обычный АКБ должен быть заряжен. Особенно это актуально для зимнего периода, когда ночью на улице температура воздуха опускается ниже нуля по Цельсию. Соответственно, если аккумулятор (даже если он и новый) хотя бы на 15% разряжен, то его желательно зарядить с помощью зарядного устройства. Если аккумулятор старый и/или исчерпал свой ресурс — лучше заменить его на новый.
• Убедиться в надежности контакта клемм аккумулятора и питания стартера. Если на клеммах АКБ есть очаги окисления (ржавления), то однозначно проблема в этом. Также убедитесь, что зажим силовых проводов надежно затянуть. Уделите внимание и контакту на самом стартере. Имеет смысл проверить «косичку массы», которая соединяет непосредственно корпус двигателя и корпус автомобиля. В случае, если контакты некачественные, то их нужно почистить и подтянуть.

Не помогли перечисленные рекомендации? Тогда придется снимать стартер для осмотра и проверки его основных элементов. Исключением может стать разве что если новый стартер плохо крутит, тут если не в АКБ и контактах дело, то искать причину нужно в двигателе. Проверку стартера следует выполнять в такой последовательности:

• Втягивающее реле. Нужно прозвонить обе обмотки используя тестер. Измеряется сопротивление между обмотками и «массой» попарно. На исправном реле будет составлять около 1…3 Ома. Сопротивления между силовыми контактами должно быть порядка 3…5 Ом. Если указанные значения будут стремиться к нулю — значит, имеет место короткое замыкание. Большинство современных втягивающих реле выполнены в неразборном виде, поэтому при выходе узла из строя его попросту меняют.
• Щетки. Они изнашиваются по естественным причинам, однако они могут неплотно прилегать по причине сдвига щеточного узла относительно коллектора. В любом случае необходимо визуально оценить состояние каждой из щеток. Незначительный износ допускается, но он не должен быть критичным. Причем износ должен быть только в плоскости прилегания к коллектору, на остальной части щетки повреждения не допускаются. Как правило, щетки крепятся к узлу с помощью болта либо пайки. Нужно проверить соответствующий контакт, в случае необходимости улучшить его. Если щетки износились — их нужно заменить на новые.
• Втулки. Со временем они изнашиваются и начинают люфтить. Допустимое значение люфта составляет порядка 0,5 мм, при его превышении втулки нужно заменить на новые. Перекос втулок может привести к затрудненному вращению ротора стартера, а также к тому, что в определенных положениях щетки будут неплотно прилегать к коллектору.
• Стопорная шайба перед щеточным узлом. При разборе убедитесь, что на якоре стоит стопор, ведь он часто попросту улетает. Появляется продольный разбег по оси. Сдвиг приводит к зависанию щеток, особенно если они значительно изношены.
• Обмотка статора и/или ротора. В них может возникнуть межвитковое замыкание либо замыкание «на массу». Еще один вариант — нарушение контакта обмоток. Проверять следует обмотки якоря на обрыв и замыкание. Также с помощью мультиметра нужно проверить обмотку статора. У разных его моделей соответствующее значение будет отличаться, однако в среднем сопротивление обмотки находится в районе 10 кОм. Если соответствующее значение меньше, то это может указывать на проблемы с обмоткой, в том числе, на межвитковое замыкание. Это напрямую снижает электродвижущую силу, и соответственно к ситуации, когда плохо крутит стартер, причем как на холодную, так и на горячую.
• Бендикс стартера. Проверяется общее состояние обгонной муфты. Стоит визуально оценить шестерни. В случае некритического ее износа от нее может исходить лязгающие металлические звуки. Это говорит о том, что бендикс пытается зацепиться за маховик, но у него это зачастую получается не с первой попытки, поэтому и долго крутит стартер перед запуском двигателя. Некоторые автолюбители меняют отдельные части бендикса на новые (например, ролики), однако, как показывает практика, проще и дешевле (в конечном итоге) заменить указанный узел на новый, а не выполнять его ремонт.

Если вы уверены в исправности стартера, то уделите внимание двигателю.

Моторное масло. Иногда у автовладельцев возникают трудности с идентификацией вязкости масла и его сроком службы. Так, если оно становится густым, то чтобы прокрутить вал двигателя стартеру необходимо потратить дополнительные усилия. Именно поэтому он может туго крутиться «на холодную» в зимнее время. Чтобы избавиться от этой проблемы нужно использовать подходящее для конкретного автомобиля, используемое зимой (с низкой температурной вязкостью, например, 0W-20, 0W-30, 5W-30). Аналогичные рассуждения справедливы и в случае, если моторное масло используется значительно дольше положенного пробега без полной замены.

Коленчатый вал. Если наблюдаются проблемы в работе поршневой группы, то их можно будет заметить по ряду других изменений в работе двигателя. В любом случае, лучше поехать на диагностику в сервисный центр, поскольку самостоятельная проверка в данном случае вряд ли возможна в силу того, что вам понадобится дополнительное оборудование. В том числе, возможно, придется частично разбирать двигатель для выполнения диагностики.

Итог

В случае, если плохо крутит стартер, а тем более на холодную, то в первую очередь необходимо проверить заряд аккумулятора, качество его контактов, клемм, состояние проводов между стартером, аккумулятором, замком зажигания, особенно обратить внимание на «массу». Когда с перечисленными элементами все в порядке, то необходимо демонтировать стартер с автомобиля и выполнять подробную диагностику. Нужно проверить втягивающее реле, щеточный узел, обмотки статора и ротора, состояние втулок, качество контактов на обмотках. Ну, и конечно, использовать зимой моторное масло с низкой вязкостью!

10 причин почему СТАРТЕР ЕЛЕ КРУТИТ и пояснения к ним – Блог – AutoShop98.com

Когда автомобильный стартер еле крутит двигатель, чаще всего владельцы машин грешат, конечно же, на аккумуляторную батарею. И правильно, в общем то, делают. Однако проблемная АКБ далеко не всегда является единственно возможной причиной тому, что тяжело крутит стартер. Несмотря на то, что это устройство работает на автомобиле время от времени по несколько секунд, изнашиваться и ломаться в нем есть чему.

В этой статье предлагается детальный разбор именно той проблемы, когда стартер кое-как, но, все же, крутит. Хватает ли такого вращения для того, чтобы запустить двигатель – вопрос второстепенный. Главное – стартер крутит медленно, тяжело, туго и так далее. То есть, не «встал колом». Причин этому на самом деле не так уж мало и, что интересно, на практике аккумулятор оказывается в этом виноват крайне редко.

Устройство и принцип работы стартера автомобиля

Чтобы было проще понять, о чем далее пойдет речь в материале, крайне желательно освежить в памяти то, как устроен типичный автомобильный стартер, и как он вообще работает. На рисунке ниже изображена трехмерная модель стартера редукторного типа. В такой конфигурации они встречаются сегодня чаще, потому с них и начнем.

При попытке запустить двигатель автомобиля его маховик прокручивается при помощи шестерни 11. В зацепление с маховиком она вводится при помощи втягивающего устройства 4 и его деталей 5, 6, 7. Сама же шестерня 11 получает крутящий момент от ротора 23 через планетарный механизм (10, 20) и обгонную муфту 15 (в народе называется бендиксом).

Важно понимать, что ротор стартера вращается в корпусе не на шариковых или роликовых подшипниках, а на бронзовых втулках. На нашей модели их можно увидеть три штуки – 12, 16 и третья не обозначена цифрой, но находится в задней крышке 2. С одной стороны, использование подшипников трения вместо подшипников качения в стартерах вполне оправдано – работают они по несколько секунд, да и то, время от времени. Однако именно из-за этой особенности очень часто возникает проблема, когда стартер еле крутит. Но об этом позже.

Чтобы «заставить» ротор вращаться, в стартере имеется статор. На нашей модели он обозначен, как 22, и представляет собой несколько постоянных магнитов, приклеенных к корпусу. Сам же ротор – это несколько проволочных катушек, к которым в момент запуска подводится пусковой ток через коллектор 1 и щетки 25.

И последнее, что нам понадобится для поиска проблемы, из-за которой стартер еле крутит – это устройство втягивающего реле. Но не для того, чтобы его чинить. Это пригодится для того, чтобы понимать, как работает этот узел, и каким образом стартер может тужить из-за втягивающего реле. Вот наглядная схема его устройства.



По сути, это устройство состоит из двух узлов. Это втягивающее (на схеме показано голубым цветом) и реле (оранжевое). Работает это следующим образом. Когда водитель включает стартер поворотом ключа зажигания, на обмотку втягивающего устройства подается электрический ток (небольшой). В результате этого втягивающее двигается вправо (на схеме), за счет чего вводит в зацепление шестерню стартера с маховиком двигателя. Но самое главное (для рассматриваемой темы) – втягивающее одновременно толкает пятак реле, посредством которого замыкаются контакты, и на ротор стартера подается большой пусковой ток от АКБ.

В принципе, уже этих знаний будет достаточно для того, чтобы разобрать целых 10 возможных причин, почему стартер еле крутит. Если же он как-то шумит, щелкает, но не крутит, либо вообще не подает признаков жизни – это уже другая история, требующая дополнительных вводных данных о конструкции и принципе работы узла.

Важно также понимать, что стартеры автомобилей бывают двух основных типов. Выше рассмотрена конфигурация редукторного типа. Также есть стартеры без редукторов, то есть, без планетарного механизма – с прямым приводом. Кроме отсутствия этого узла, стартеры с прямым приводом отличаются тем, что у них нет постоянных магнитов, приклеенных к корпусу. Вместо них ротор приводится в движение посредством электромагнита, представляющего собой несколько проволочных обмоток. Почему это важно знать – сказано немного ниже.

А сам стартер без редуктора в разрезе выглядит вот так.



Как видно, в нем нет планетарного редуктора (привод прямой), а также отсутствуют постоянные магниты. Вместо них роль статора выполняет электромагнит, представляющий собой проволочные катушки (на рисунке показаны под номером 28).

10 причин почему стартер еле крутит

Краткий перечень из десяти возможных причин, почему автомобильный стартер еле крутит, выглядит следующим образом:

1. Разряжена аккумуляторная батарея.
2. АКБ не дает достаточный пусковой ток из-за износа.
3. Проблемы с «плюсовым» силовым проводом.
4. Плохая «масса».
5. Износ втулок.
6. Износ щеток или коллектора.
7. Засор или замерзание.
8. Прогорание обмоток стартера.
9. Отпавшие магниты статора (для редукторных стартеров).
10. Проблемы с самим двигателем.

Теперь рассмотрим каждый пункт этого перечня более детально.

Разряжена аккумуляторная батарея

Для начала следует отметить, что сравнительно новая аккумуляторная батарея, будучи даже в разряженном более, чем наполовину, состоянии – крутит исправный стартер без особых проблем. Более того, справиться она сможет и с не совсем исправным стартером. Он все равно будет крутиться, если заряд АКБ находится не ниже, чем процентов 20-30.

Однако, если аккумуляторная батарея по тем или иным причинам оказалась в момент запуска двигателя разряженной более, чем указано выше – стартер может крутить медленно. Связано это с тем, что плохо заряженная АКБ не в состоянии отдать большой пусковой ток. В среднем, для стартера легкового автомобиля с бензиновым двигателем этот ток составляет порядка 100-150 ампер.

Однако, опять же, современная аккумуляторная батарея рассчитана на выдачу тока холодной прокрутки порядка 400-600 ампер. Это означает, что даже будучи в значительно разряженном состоянии, «выдавить» из себя 100-150 ампер АКБ очень даже может. Поэтому, если стартер еле крутит при сравнительно новой батарее, то она, если и является причиной, то исключительно из-за того, что разряжена слишком сильно. То есть, глубоко.

Выявить или исключить эту причину можно, на самом деле, двумя способами. Во-первых, можно попытаться зарядить АКБ от стационарного зарядного устройства хотя бы наполовину ее номинальной емкости. Если проблема была в этом, что стартер даже при таком уровне заряда заработает вновь бодро и безотказно. Во-вторых, можно установить на автомобиль другую, заведомо заряженную и исправную батарею. При таком способе, если стартер еле крутил, а теперь заработал, как надо – тоже можно выявить причину неисправности.

Естественно, практически все автолюбители поступают так, как описано в первом способе – то есть, заряжают АКБ, и избавляются от проблемы. Ко второму способу часто прибегают, если имеются сомнения относительно общего состояния аккумулятора. Например, известно, что ему уже миллиард лет, либо проблема появляется не в первый раз, и так далее.

АКБ не дает достаточный пусковой ток из-за износа

Если батарея заведомо не новая, то стартер может еле крутить именно из-за ее износа. Дело все в том, что со временем АКБ теряет не только емкость, на которую обращают внимание в первую очередь. Аккумулятор устроен таким образом, что с потерей емкости параллельно снижается и пусковой ток, который батарея способна выдать для работы стартера.

Происходит это чаще всего из-за сульфатации – процесса, когда свинцовые пластины покрываются нерастворимым налетом солей, теряя активную площадь, вступающую во взаимодействие с электролитом. Именно из-за этого теряется не только способность батареи накапливать энергию, но и отдавать большие токи, необходимые для питания стартера.

Следует отметить, что сульфатация является далеко не единственным признаком износа АКБ, из-за которого стартер еле крутит. Бывает и так, что в аккумуляторе происходит короткое замыкание между соседними разно полюсными свинцовыми пластинами, что тоже неминуемо приводит к снижению максимально возможного пускового тока.

Результат всегда один и тот же: слабый пусковой ток АКБ = стартер еле крутит. Подчеркнем, что сравнительно новый аккумулятор даже в сильно разряженном состоянии способен «поднапрячься», и отдать стартеру достаточной силы ток. Изношенный же не способен на это даже тогда, когда, казалось бы, и разряженным-то его назвать нельзя.

Проблемы с «плюсовым» силовым проводом

К сожалению, на таких простых причинах туго вращающегося стартера, как глубокий разряд или износ АКБ, проблема заканчивается не всегда. Гораздо более сложными в поиске и устранении являются описанные далее причины, касающиеся электрической и механической частей самого стартера. И в первую очередь, обратить здесь внимание стоит на главный «плюсовой» провод в машине.

Этот провод является самым тяжело нагруженным в автомобиле, так как именно по нему протекает так называемый пусковой ток. Как мы знаем, его сила достигает порядка 100-150 ампер. И это только в небольших бензиновых автомобилях. Если же мотор дизельный, да еще и с серьезным объемом, токи могут фигурировать намного большие.

Идет этот провод, исходя из его названия, от положительной (+) клеммы АКБ непосредственно к стартеру. Вернее, к точке, которая расположена на тыльной стороне втягивающего реле (ниже на рисунке она обозначена двойкой). Так вот, если на этом участке имеются проблемы, то большой ток, даже если батарея в состоянии его отдать, к стартеру дойти не сможет.



Какие бывают проблемы в данном случае? Во-первых, и это встречается чаще всего, это касается окисления соединений. Слоем окисла может покрываться как плюсовая клемма аккумуляторной батареи, так и контакт, через который главный силовой провод подсоединяется к втягивающему реле. Определить эту причину легко путем визуального осмотра. Устраняется проблема крайне просто – контактирующие проводники нужно зачистить от окислов, ржавчины и грязи, а также, крайне желательно, защитить их от этой проблемы специальной смазкой.

Во-вторых, большой ток через силовой «плюсовой» провод может не проходить из-за недостаточного сечения. Сечение провода вполне может уменьшаться со временем, например, из-за постоянных вибраций. Отдельные медные жилки, из которых состоит этот провод, постепенно ломаются. Соответственно, общее сечение уменьшается, сопротивление повышается, а пусковой ток, который протекает до стартера – слабеет. В результате он начинает крутить туго. Выявить эту причину тоже можно визуальным осмотром, а решить – заменой.

Плохая «масса»

Непосредственно к стартеру никакого «минусового» провода от аккумуляторной батареи не подходит. Вместо этого существует так называемая «масса» двигателя. Обустраивается она следующим образом. От отрицательной клеммы АКБ идет провод на кузов автомобиля. Далее «масса» с кузова передается на двигатель, тоже с помощью провода. Ну а стартер получает эту самую «массу» за счет того, что он соединен с двигателем.

Соответственно, если где-либо на этом пути имеется плохой контакт, работать бодро стартер не может. Он начинает тужить, медленно и тяжело вращаться. Поиск этой причины тоже осуществляется путем визуального осмотра. Вполне возможно, что на вашем автомобиле «масса» на двигатель идет прямо с АКБ. Тогда осматривать нужно этот провод. Внимание обращается на состояние его соединений, а также на общее состояние, от которого зависит его сечение и сопротивление.

Состояние «массы» двигателя можно проверить при помощи обычного мультиметра. Для этого надо поставить прибор в режим измерения минимальных сопротивлений, отсоединить «плюсовую» клемму от АКБ (но можно и не отсоединять, если на вашем автомобиле это приведет к другим трудностям), и измерить сопротивление между «минусом» АКБ и любой металлической частью мотора.

Нормальным считается сопротивление в 0.02 ома с учетом погрешности щупов, которая устанавливается перед замерами. Если же сопротивление между «минусом» АКБ и двигателем больше – это значит, что «масса» никуда не годится, и вполне может быть причиной того, что стартер еле крутит.

К слову, обойтись можно и без мультиметра, но понадобится помощник. Суть проверки заключается в следующем. Помощник должен пытаться запустить двигатель со снятыми со свечей зажигания высоковольтными проводами. Как только стартер начнет вращаться (туго), нужно при помощи толстого (лучше сварочного) провода подать «массу» с клеммы АКБ (с «минусовой», важно не перепутать и дать на корпус «плюс») непосредственно на двигатель. Если стартер при этом сразу же заметно взбодрится – имеющаяся «масса» нуждается в срочной ревизии.

Очень часто эта проблема решается путем дублирования провода «массы». Крепить его можно практически куда угодно на двигателе, где есть болты. Второй конец, соответственно, накидывается на «минус» АКБ. Таким способом можно удвоить, и даже утроить, сечение провода «массы», устранив проблему с туго вращающимся стартером надолго.

Износ втулок

Следующие две описанные причины часто бывают тесно связанные между собой. Но начать, все же, стоит именно с износа втулок. Несмотря на то, что стартер автомобиля работает сравнительно мало по времени, а подшипники скольжения изготовлены из бронзового сплава – износ рано или поздно наступает. В результате якорь или ротор стартера начинает вращаться не на одной оси, рыскает из стороны в сторону или, как говорят матерые автоэлектрики и механики – стартер «башмачит».



Даже если втулки изношены не слишком сильно, это, все равно, становится причиной того, что стартер еле крутит из-за нарушения оси вращения. Когда же износ достигает полной катастрофы, якорь во время вращения начинает задевать собой магниты статора, что тоже по вполне понятным причинам приводит к тому, что стартер начинает тужить.

Кроме того, когда втулки изнашиваются, происходит перекос якоря, а значит, токоведущие щетки начинают прижиматься к коллектору не перпендикулярно. В результате и сами щетки изнашиваются неравномерно, и сам коллектор может потерять свою правильную геометрию, что приведет к другим проблемам. Но об этом позже.

Что же касается втулок, то их износ можно определить только после демонтажа самого стартера и его разборки. Проверяются они путем шатания находящегося на своем месте якоря поперек его оси вращения. Если при таких действиях наблюдается какой-либо люфт, то это напрямую указывает на изношенные втулки. При диагностике стартеров нового типа, то есть, редукторных, необходимо учитывать, что у них имеется не две втулки, а три или четыре. Дополнительные подшипники скольжения нужны для того, чтобы удерживать планетарный механизм, которого в стартерах прямого привода нету.

Определить значительный износ втулок можно и визуально. Но для этого нужно уже полностью разобрать стартер и извлечь из него ротор с планетарным механизмом. Убитые втулки видно по их выработке, а также по неправильной форме и кусочкам того самого бронзового сплава, которые в сплюснутом виде наблюдаются по кромке.

Также о значительном износе втулок стартера можно судить по состоянию внешней стороны ротора. Дело в том, что при сильном износе подшипников скольжения и перекосах якоря последний рано или поздно начинает доставать до статора. Соответственно, на этих деталях будут наблюдаться следы механического контакта и определенная выработка.

Устраняется описанная проблема одним единственным способом – заменой всего комплекта втулок. Для многих популярных автомобилей такой ремонтный набор несложно купить в обычных магазинах или в Интернете. Однако иногда найти сменный готовый комплект втулок для того или иного стартера не получается. Тогда можно пойти двумя путями.

Первый – обратиться к профессиональному токарю. Как правило, у тех, кто предоставляет подобные услуги, имеются и материалы, из которых по известным размерам вытачиваются новые втулки. Стоит такая услуга сравнительно недорого. Однако в некоторых населенных пунктах найти умелого токаря – та еще проблема. Зачастую даже непреодолимая.

Второй путь – это подбор всего комплекта по имеющимся образцам, которыми могут послужить изношенные и извлеченные из стартера старые втулки. Так часто и поступают, если другими, более простыми путями, пойти не представляется возможным. Если, все же, вам придется подбирать каждую втулку отдельно, обратите внимание на то, что извлеченные детали имеют износ изнутри, а снаружи их размеры всегда сохраняются (если, конечно, они изъяты аккуратно). Соответственно, внешние диаметры втулок можно подбирать по старым втулкам, а вот внутренние – только по валу якоря. Причем, в посадочные места втулки должны входить со значительным усилием, а вот ротор стартера в них должен вращаться свободно. Но без люфтов.

Самая частая проблема, возникающая при замене втулок – это их перекос в посадочном месте. Чтобы избежать этой проблемы, обратитесь к опытному специалисту, или хотя бы просмотрите соответствующие видеоролики по этой теме. Благо, в Интернете, а именно, на площадке You Tube на эту тему годные материалы имеются. По крайней мере, один толковый точно есть.

По поводу втулок можно привести еще один малоизвестный признак, который явно указывает на их износ, а другие возможные причины исключает. Наблюдается это в случаях, когда стартер еле крутит исключительно тогда, когда двигатель прогрет до рабочей температуры. При этом, когда все холодное – то работает бодро и шустро.

Объясняется такое поведение тем, что после прогрева двигателя прогреваются и расширяются непосредственно втулки якоря, и из-за этого стартер начинает тужить. Поэтому, если ваш стартер еле крутит только, что называется, на горячую – не спешите менять АКБ, искать плохой контакт или покупать новый стартер. Очень вероятно, что все обойдется копеечной заменой комплекта втулок.

Износ щеток или коллектора

Токоведущие щетки могут изнашиваться как сами по себе, так и из-за перекоса якоря вследствие износа втулок. Именно поэтому выше было сказано, что эти причины тесно взаимосвязаны между собой. А дело здесь вот в чем. Когда якорь стартера начинает вращаться с перекосом, щетки не могут прилегать к коллектору строго перпендикулярно. Это означает, что на каждом обороте будет две точки, в которых каждая из щеток будет касаться коллектора не всей доступной поверхностью.

В свою очередь, это приведет к тому, что большой ток (а мы уже выяснили, что у стартера он реально большой), идущий через щетки, будет протекать через малое пятно контакта, вызванное тем самым перекосом якоря. Результат такой работы – сильное искрение. Однако искры не являются главной проблемой. Ключевым здесь является пусковой ток, который из-за описанных причин не может быть большим. В итоге стартер еле крутит, а позже перестает работать вовсе.

Здесь надо еще учитывать тот фактор, что при перекосе якоря и неравномерном прилегании щеток, последние начинают ускоренно изнашиваться. Это как с грифельным карандашом. Если рисовать им, направляя его к поверхности строго перпендикулярно, то стачиваться он будет долго. А если делать тоже самое, но меняя при каждом движении «угол атаки», износ ускорится в разы.

Кроме всего прочего, в результате все того же перекоса якоря по вине изношенных втулок, «страдает» и коллектор. Сделан он из меди, которая хорошо проводит большие токи, но при описанных выше обстоятельствах ускоренно вырабатывается. В результате этого, когда меняется комплект втулок или щеток, проблемы со стартером могут не прекратиться. А все потому, что щетки и сам якорь мы выравниваем, а вот коллектор с выработкой остается, и щетки опять-таки не смогут прилегать к нему с максимальным пятном контакта.

Решается эта проблема довольно просто, если по месту вашего жительства имеется хороший токарь. Коллектор просто протачивается на токарном станке, в результате чего его правильная геометрия возвращается, и все начинает работать так, как надо – шустро, бодро, быстро и без искрения.

Засор или замерзание

Довольно редко, но встречаются на практике и такие случаи, когда стартер еле крутит из-за того, что внутрь проникает влага, пыль или грязь. Как правило, если внутрь попадает влага, то при отрицательной температуре воздуха она замерзает, и стартер не просто туго крутит, а полностью «встает колом». Решается эта проблема при помощи принудительного обогрева. При этом, вовсе необязательно использовать источники открытого огня (газовые горелки или паяльные лампы), что, к тому же, еще и небезопасно. Обычный фен (даже не строительный, а бытовой), либо комнатный обогреватель с вентилятором – растапливают образовавшийся внутри стартера лед за считанные минуты.

Загрязнение же внутренностей рассматриваемого узла, которое сопровождается еще и вымыванием из-под трущихся деталей смазки, тоже приводит к тому, что стартер еле крутит. Чтобы устранить проблему в данном случае, стартер придется снять с машины, разобрать, почистить, смазать, и собрать обратно, как есть. Попутно, конечно же, желательно осмотреть втулки, щетки и коллектор на предмет износа, и при необходимости – устранить и эти дефекты.



Прогорание обмоток стартера

Если стартер современного редукторного типа, то обмотки в нем имеются только в якоре. В моделях старого образца они есть также и в статоре. Прогорают они, как правило, не без причины. Чаще всего этому предшествует износ втулок и другие возможные неисправности, которые так или иначе «придерживают» вращение ротора. Когда такое происходит, нагрузка на обмотки увеличивается, ток, текущий по ним – тоже, и в один прекрасный момент они либо уходят в обрыв, либо сплавляются частично между собой.

Когда обмотки якоря или статора (в моделях без редуктора) уходят в обрыв, то вращаться ничего уже не будет. При попытке запуска двигателя будет слышна только работа втягивающего реле (характерные щелчки).

Если же обмотки полностью не перегорают, а только сплавляются между собой частично, то стартер продолжает работать, но начинает брать на себя слишком много тока. Последнее приводит к тому, что выше всякой норму нагружается аккумуляторная батарея. Соответственно, такого большого тока она обеспечить не может даже в новом состоянии, и стартер еле-еле крутит по итогу.

Проверяются обмотки на прогорание у специалиста. Но при большом желании сделать это можно и самостоятельно. Для этого понадобится мультиметр, включенный в режим измерения сопротивления. При помощи прибора нужно промерять сопротивление соседних обмоток якоря, прикладывая щупы к таким же соседним дорожкам коллектора. Если на каком-либо участке замеры показывают сильный разброс сопротивления или вообще обрыв – это и есть признак прогорания обмоток, а также причина того, что стартер еле-еле крутит.

Отпавшие магниты статора (для редукторных стартеров)

Эта причина простая и очевидная, потому особо расписывать ее нет смысла. Отваливаются магниты чаще из-за того, что во время разборки стартера не проявляется надлежащая аккуратность. Например, чтобы рассоединить намертво «прикипевшие» детали корпуса, по нему бьют молотком. Также магниты часто отпадают в результате сильного износа втулок и перекоса якоря. Последний просто бьет по статору, отбивая магниты со своего места.



Как можно понять, видна такая проблема невооруженным глазом, но только после разборки стартера. Устраняется тоже несложно, если отвалившиеся магниты не повреждены. Их вполне можно приклеить на свое место. Главное – не перепутать изначальную полярность. Если нет возможности определить, как все было до поломки – обращайтесь к специалисту.

Проблемы с самим двигателем

И последняя возможная причина, почему стартер еле крутит, это сам двигатель. Вернее, его неисправности, приводящие к тому, что для его холодной прокрутки нужно очень много усилий. Стартер этих усилий создать не в состоянии, вот и крутит еле-еле, как может. К сожалению, без надлежащего опыта такую причину самостоятельно выявить, вряд ли, получится. Потому описывать ее здесь нет смысла. Диагностика такого порядка – это уже совсем другая история, намного длиннее и обширнее, чем представленная здесь.

Краткие итоги

Если стартер еле крутит, причиной далеко не всегда является АКБ. Исключив неисправность или разряд аккумулятора, следует начинать поиски с проводов питания стартера – «плюсового» и «массы» двигателя. Если это устранить проблему не помогает – выполняется демонтаж и разборка стартера. Цель – выявление износа, загрязнения или явных поломок механического или электрического характера.

Схожий материал

Топ-10 отличных семейных автомобилей с полным приводом

Как подготовить автомобиль к продаже

Как правильно перевезти собаку в машине

Меняем тормозные колодки на колесах своими руками

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Обман на АЗС: как нам не доливают бензин и как уберечься от жульничества?

Самый дешевый способ очистки системы охлаждения автомобиля

Как продлить жизнь автомобильного аккумулятора

Удаление ржавчины с кузова автомобиля в домашних условиях

5 причин смерти АКБ зимой / Причины неисправности АКБ

Правильная зарядка АКБ дешевым зарядным устройством

Система рулевого управления автомобиля, её диагностика и ремонт

Как избавиться от запотевания стекол в автомобиле. Причины и способы их устранения.

Об автомобильных тормозах: история появления, правила ухода

Восстановление автомобильного аккумулятора

10 возможных причин почему низкое напряжение бортовой сети

Галоген или светодиод – что лучше. Сравнение по 15 критериям

ГУР vs ЭУР: что лучше – гидроусилитель или электроусилитель руля

Как проверить генератор автомобиля: 10 основных неисправностей

Как проверить втягивающее реле стартера

Какой домкрат купить и как правильно его выбрать

Какой набор инструментов купить для автомобиля: 5 вариантов

История шин Bridgestone / Бриджстоун

История шин Матадор / Matador

Технический совет: Диагностика проблем с прокручиванием стартера

Проблемы с прокручиванием расстраивают ваш автопарк?

Несмотря на то, что проблемы с проворачиванием коленчатого вала могут быть неприятными, выявление и устранение основной причины необязательно. Первым шагом является определение симптомов.

В системе запуска вы можете разделить свои симптомы на одну из трех возможных категорий устранения неполадок:

• Slow Crank: Стартер проворачивается, однако обороты двигателя недостаточны для запуска автомобиля.

• Click No-Crank: соленоид щелкает, но стартер не проворачивается.

• No-Click No-Crank: соленоид не щелкает и стартер не проворачивается.

Как только вы определили, с какой проблемой имеете дело, вы можете приступить к ее устранению. Для всех проблем первоначальное устранение неполадок одинаково: вы начинаете с аккумуляторов.

ШАГ 1 – Начните с аккумуляторов: зарядите аккумуляторы и выполните проверку нагрузки аккумуляторов на блоке аккумуляторов. Если нагрузочный тест не пройден, проверьте каждую батарею по отдельности и замените неисправные.

ЭТАП 2 – Проведите испытание на падение напряжения: После того, как батареи пройдут проверку, выполните испытание на падение напряжения на главных кабелях стартера. Падение напряжения стартера должно быть менее 0,5 В в цепи запуска двигателя. Это важный шаг, который часто является причиной жалоб на медленный запуск двигателя. Тем не менее, падение напряжения также является основной причиной жалоб на щелчок или отсутствие щелчка, потому что почти каждый производитель транспортных средств использует тяжелый положительный контакт, расположенный на соленоиде стартера, в качестве места для отбора тока, используемого для питания цепи управления.

ШАГ 3 – Определите конкретную проблему: до сих пор путь диагностики оставался неизменным независимо от жалобы. Теперь вы решаете конкретную проблему.

• Медленное проворачивание: чтобы стартер проворачивался, схема управления должна работать. Таким образом, если результаты проверки аккумулятора и кабеля соответствуют техническим характеристикам, а автомобиль по-прежнему медленно заводится, то это проблема медленного запуска и пришло время заменить стартер.

• Click No-Crank: проверьте цепь управления. Если стартер не содержит встроенного магнитного переключателя или IMS, необходимо выполнить испытание на падение напряжения в цепи управления автомобилем. Если стартер имеет функцию переключателя IMS, то техник должен будет убедиться, что цепь управления автомобиля подает напряжение на IMS стартера.

• No-Click No-Crank: Когда это происходит, питание не подается на соленоид, поэтому маловероятно, что проблема связана со стартером.

Если все системы были проверены и обнаружено, что причиной является стартер, следует также проверить зубчатый венец на наличие повреждений, которые могут привести к повреждению стартера в будущем.

Как диагностировать проблемы с запуском стартера | 5 вещей, которые нужно проверить

Автор: Элрег | Опубликовано в Темы для начинающих

Если вы управляете парком коммерческих автомобилей, вы знаете, как важно, чтобы все ваши автомобили работали в наилучшем состоянии. Со всей работой, которую выполняет автопарк, вы не можете позволить себе держать автомобиль в магазине очень долго, пока вы диагностируете, что с ним может пойти не так.

Если это проблема с запуском двигателя, есть простой способ быстро определить, что может повлиять на автомобиль, сэкономив ваше время и силы на первоначальной диагностике. Мы живем и дышим стартапами, так что вот немного инсайдерской информации.

1) Определите проблему

Прежде чем разобрать автомобиль, найдите время, чтобы полностью понять, что мешает его успешному запуску. То, что он делает или не делает, может дать вам некоторые подсказки относительно того, какой шаг предпринять дальше.

• Медленный запуск: стартер проворачивается, но обороты двигателя недостаточны для успешного запуска автомобиля.
• Щелчок, не проворачивается: соленоид щелкает, но стартер вообще не проворачивается.
• Нет щелчка, нет проворачивания: соленоид не щелкает, и стартер не прокручивается.

Независимо от того, в чем заключается проблема, первоначальные шаги для ее предварительной диагностики одинаковы.

Ваш первый чек – аккумуляторный блок.

2) Начальные проверки

Это одна из тех вещей, о которых можно забыть только для того, чтобы ударить себя по лбу после нескольких часов поиска причины. Во-первых, всегда проверяйте аккумулятор. Вот шаги, которые необходимо выполнить:

• Шаг 1: Полностью зарядите аккумулятор, затем выполните нагрузочный тест.
• Шаг 2. Если нагрузочный тест не пройден, начните проверку каждой батареи по отдельности. Если у вас плохой, замените его.
• Шаг 4. После проверки всех аккумуляторов выполните испытание на падение напряжения на главных кабелях стартера. Напряжение должно быть менее 0,5 В. Это важный шаг в диагностике проблемы.
• Шаг 5: Падение напряжения часто может быть причиной медленного запуска. Однако это также может быть основной причиной проблемы со щелчком или отсутствием щелчка из-за того, что почти каждый производитель подключает тяжелый положительный контакт для подачи питания на схему управления.

В сочетании с тем, что вы знаете о проблеме, эти проверки должны дать вам представление о дальнейших действиях.

ЗАПРОСИТЬ ИНФОРМАЦИЮ

3) Проблемы с медленным запуском

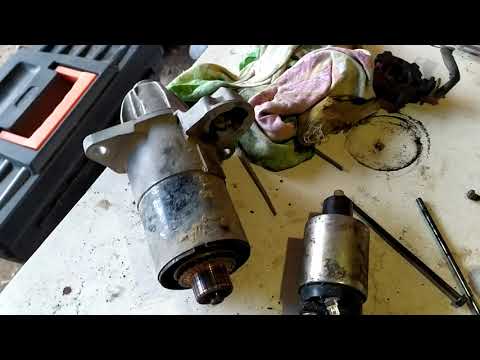

Если автомобиль не заводится из-за медленного запуска, а проверка аккумулятора и кабеля в порядке, значит, цепь управления должна быть исправна. Зная эту информацию, вы можете с уверенностью диагностировать проблему, которая, вероятно, связана с плохим стартером. Замените стартер, и ваши проблемы должны быть устранены.

4) Щелчок, нет запуска

Если есть щелчок, но нет проблем с запуском, и батарея и кабели проверены:

1. проверьте цепь управления.
2. Если ваш автомобиль оснащен встроенным магнитным переключателем (IMS), выполните тест на падение напряжения.
3. Если есть IMS, убедитесь, что цепь управления подает напряжение.

5) Нет щелчка, нет рукоятки

Жалоба на отсутствие щелчка, отсутствие рукоятки, возможно, является самой простой из всех возможных.
