Средний грейдерный неповоротный отвал СГОН-3 — Техника — Автоцентр

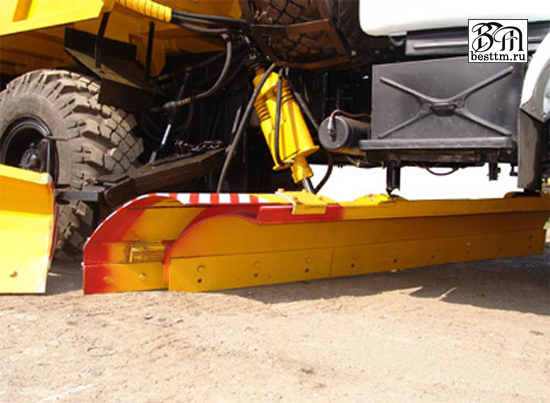

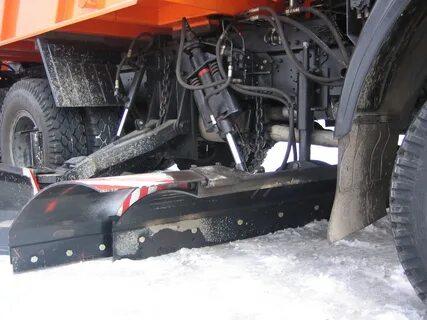

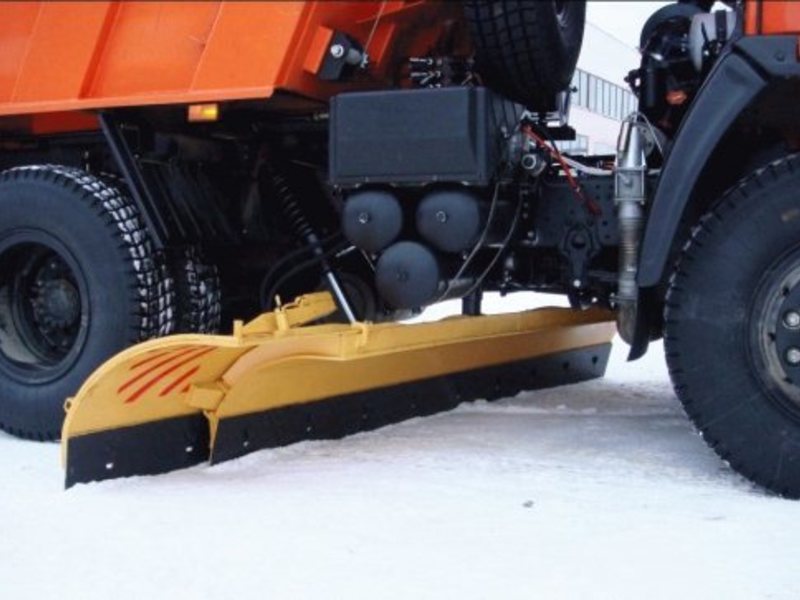

Средний грейдерный неповоротный отвал СГОН-3  предназначен для удаления снежного наката и наледи с проезжей части в зимний период, а в летний – для планирования грунтовых дорог. Отвал устанавливается в межбазовое пространство грузового автомобиля (под раму) и его ширина обработки может изменятся от 2,6 до 3 метров за счет выдвижения дополнительного крыла в правую сторону.

СГОН-3 изготавливается методом гибки из двойного листа легированной стали, что предает ему особую прочность, а форма крыла обеспечивает высокую эффективность при его работе. Конструкцией предусмотрена пружина гидроподжима отвала к дорожному полотну, которая регулирует давление режущей кромки, и в тоже время выполняет защитную функцию при наезде на препятствие.

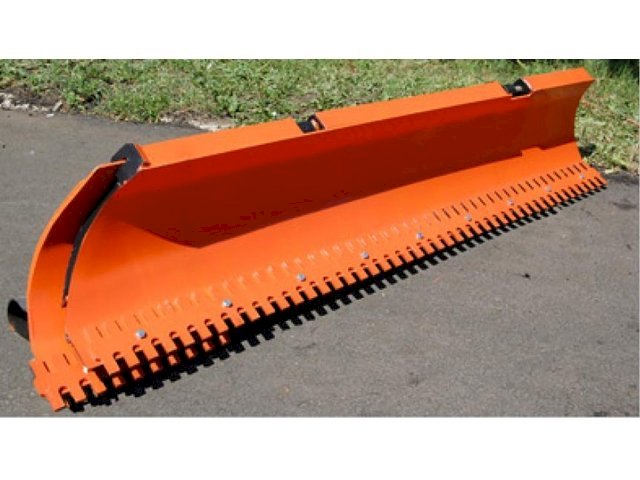

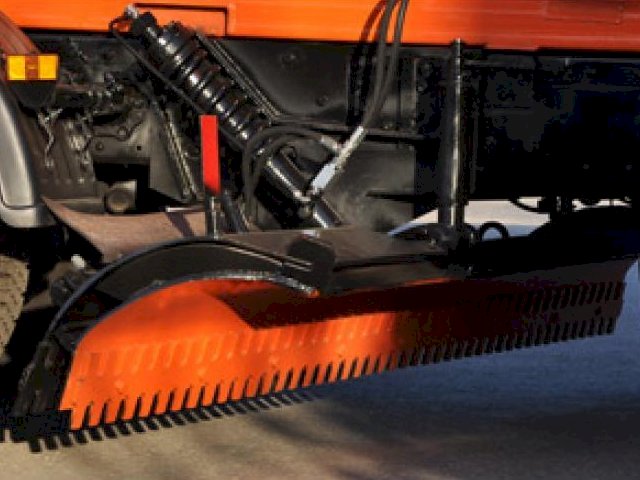

Комплектуется средний отвал универсальным ножом из специальной износостойкой стали. Функциональность ножа расширена за счет его оборотных свойств: зубчатая кромка позволяет легко врезаться в плотно слежавшийся снег и наледь, а при обороте – ровная кромка идеально подходит для планировочных работ

Отвал устанавливается на автотранспортные средства категорий N2 и N3 (КамАЗ, МАЗ и др. ). Также СГОН-3 может входить в комплектацию коммунальной дорожной машины СМД-502900 «Ярославич».

Технические характеристики

Среднего грейдерного неповоротного отвала СГОН-3

Конструктивные особенности

Имеет дополнительное выдвижное крыло

Рабочая ширина отвала, мм

2600

Рабочая ширина с выдвинутым дополнительным крылом, мм

3000

Рабочая высота крыла отвала, мм

400

Масса с узлами навески, кг, не более

500

Угол расположения отвала по направлению движения

25°

Угол расположения отвала к дорожному полотну

65°

Материал, из которого изготовлен отвал

Легированная сталь

Способ изготовления основного крыла отвала

Методом гибки из двойного листа (каждый толщиной – 5 мм), общая толщина стали – 10 мм

Габаритные размеры отвала, мм, не более

3000х300х500

Тип ножа

Стальной износостойкий, оборотный

Гидроцилиндр подъема

80х40х290

Расстояние от отвала до поверхности дороги в транспортном положении, мм

300

Скорость движения, км/ч, не более (рабочая / транспортная)

40 / 60

Защита от наезда на препятствие

Имеется

Управление

Осуществляется из кабины автомобиля при помощи джойстика или пульта управления

Средний отвал грейдера

Главная

Информация

Статьи

Средний отвал грейдера

6 июл 2022

Средний отвал грейдера

Невозможно представить себе полноценную замену автогрейдерам. Эти специальные машины являются важнейшим помощниками автодорожных мастеров. Оснащенные срединным отвалом грейдера легко справляются со снежными завалами и наледью, обеспечивая безопасное передвижение автомобилей по трассам в зимний период. В теплое время года у таких машин прибавляется работы. Они могут быть задействованы на уборке автотрасс, на расчистке и профилировке строительных площадок

, на разравнивании щебеночных масс при формировании профиля дорог. И это не единственные работы, на которые может привлекаться автогрейдер.

Конструкционно простой, но надежный аппарат оснащается срединным отвалом. По сути, это его основной рабочий орган. Но грейдеры могут оснащаться и другими навесными инструментами. Но об этом в другой раз.

По сути это нож-толкатель, закругленный и выполненный из высокопрочной стали. Многие производители срединных отвалов для того чтобы продлить их беспроблемный эксплуатационный срок, оснащают такие ножи твердосплавными наплавками.

Благодаря гидравлической системе грейдеров этот рабочий инструмент является управляемым: у него может изменяться угол. Гидравлический привод серединного отвала позволяет регулировать степень давления на дорожное полотно и величину срезаемого или перемещаемого грунта, снега, наледи, мусора и т.д.

Изменяемый угол отвала позволяет выносить передвигаемые материалы в сторону, формировать поверхность с заданным рельефом и нужным углом.

ВАЖНО! Производители срединных отвалов для обеспечения длительного эксплуатационного срока, в качестве опций предлагают установку на этот нож защитных приспособлений для предупреждения разрушающего воздействия и повреждений при наезде отвала на препятствие.

Современные модели грейдеров, оснащенные срединным отвалом с постоянным углом кривизны, отличаются применением на нем полноповоротных механизмов. Благодаря этому у операторов таких машин появляется возможность использовать их при любом угле захвата.

Закрепляется срединный отвал на грейдер на тяговой раме, между осями, но перед кабиной оператора. Такое расположение позволяет оператору визуально контролировать процесс работы.

Безальтернативной становится работа этого аппарата в зимнее время года. Оснащенный срединным отвалом грейдер, легко проводит очистку от снеговых масс и наледи. Оснащенные передним бульдозерным отвалом и применяющие серединный отвал грейдеры могут легко прокладывать дороги в условиях снежной целины. Эта техническая возможность бывает критически важна в аварийных, чрезвычайных условиях.
