Сп 49 сваебойная установка технические характеристики: Сваебойная установка «СП-49»

Сваебойная установка СП-49 – Статьи

Многие строительные компании в работе с фундаментом на железобетонных сваях, используют копёр сваебой СП-49, являющийся одним из самых востребованных на рынке сваебойных установок, изготавливаемых отечественным производителем.

Содержание:

  • Об установке СП-49
  • Технические характеристики комплекса
  • Преимущества СП-49
  • Типы грунтов, на которых применяется копёр
  • Модификации и комплектации
  • Техническое обслуживание

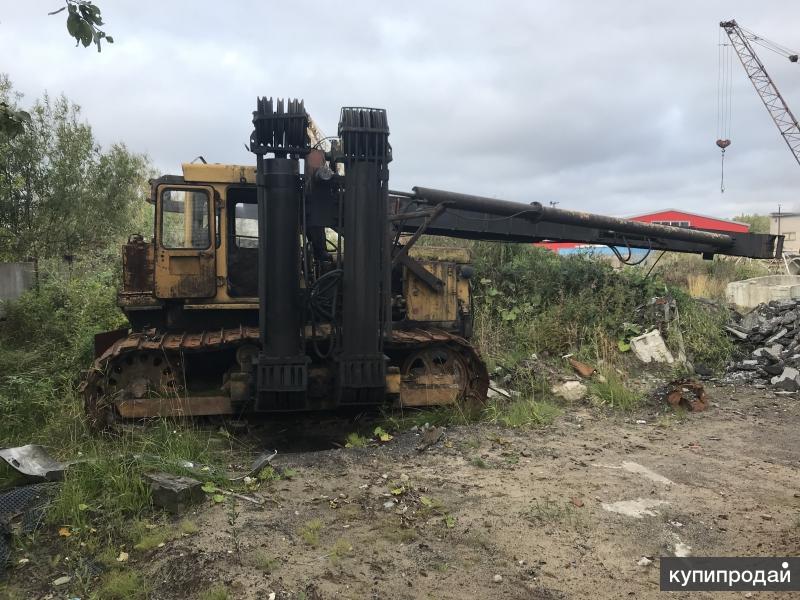

Об установке СП-49

Для строительной сферы важно располагать качественными, проверенными инструментами. Одним из таковых является мобильный копёр-сваебой СП-49, который оборудован высокой мачтой для забивания свай до 14 метров в длину, массой до 4,5-5 тонн.

Производится эта модель в Башкирии на предприятии ООО «Башстрой». За время своей работы копёр-сваебой заработал безупречную репутацию за свою простоту, надёжность, стабильность работы в любых условия.

Модернизация данного сваебоя ведётся постоянно. За перемещение системы отвечает гусеничный трактор Т10МБ, производимый Челябинским тракторным заводом. Проходимость модели очень высока, а благодаря конструкционным улучшениям становится более устойчивой.

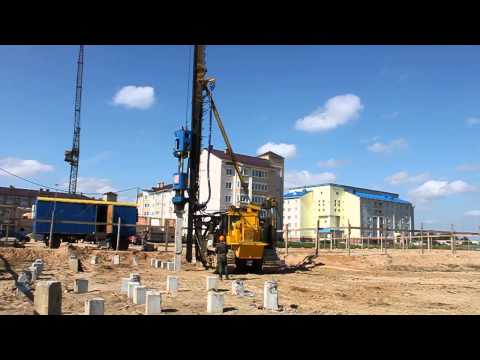

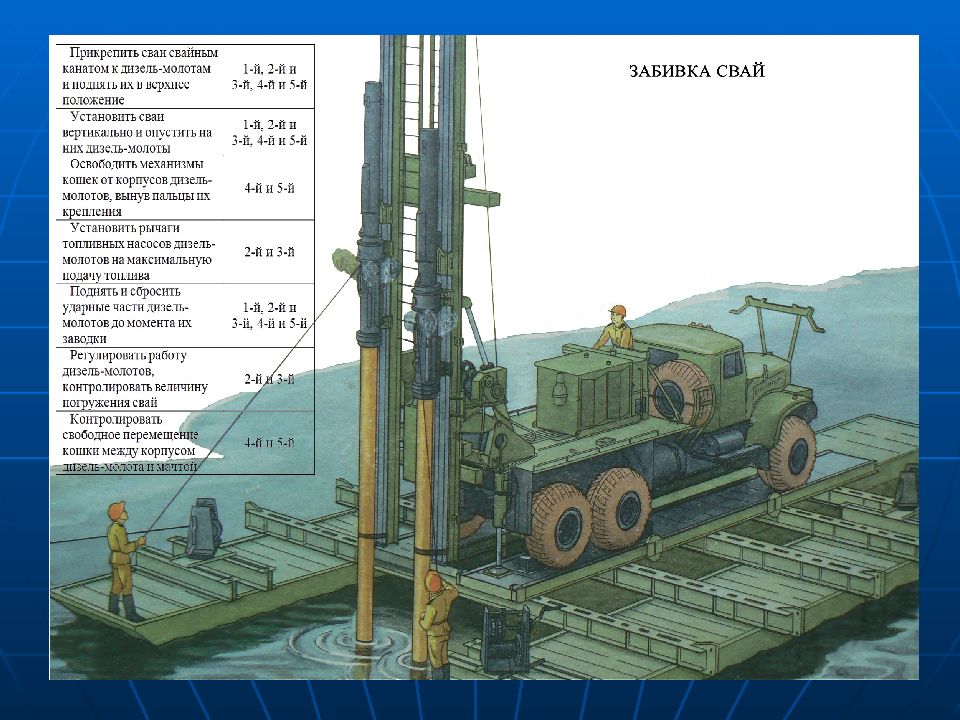

Железобетонные сваи методом ударной забивки погружают в грунт сваебойные молоты. Установка работает с разными типами молотов:  трубчатыми молотами, штанговыми,  гидравлическими.

Возможность применения копровой установки обширна. Наиболее часто используемые сферы:

  • Гражданское строительство<
  • Строительство автомобильных дорог, их коммуникаций
  • Возведение различных инженерных сооружений, телеметрии

Технические характеристики

При работе с копёр-сваебоями необходимо знать и учитывать не только частные факторы, как, например, погода, но и технические параметры и конструкционные особенности.

Сваебой имеет следующие технические характеристики:

  • Длина погружаемой сваи или шпунта – 12 метров (есть возможность увеличения до 14 метров)
  • Максимальная масса погружаемого элемента – 5000 кг
  • Диаметр погружаемого элемента – не более 350 мм
  • Максимальный угол забивки погружаемых элементов – 7° по направлению вправо – вперед и 18° по направлению вправо – назад.
  • Погодные и климатические условия – любые, однако не желательно использование при ветре более 15 м/с и при температуре вне диапазона (– 40 : + 40) ℃

Особенностями данной сваебойной системы является то, что она может использоваться в тяжёлых климатических условиях, однако для этого есть рекомендации по усилению молота, так как установка может забивать сваи и шпунты даже в глубоко промёрзший грунт.

Преимущества

Постоянная модернизация данной установки сделало соотношения её качества и функциональности оптимальным. Копёр управляется из кабины одним человеком с помощью джойстиков, что повышает точность при выполнении задач. Всего для работы понадобится 3 человека: 1 машинист-оператор, управляющий установкой и 2 коперовщика, ответственных за монтаж свай и следящих за правильностью их забивания.

Материалы, применяемые при изготовлении подверженных износу комплектующих, имеют низкое содержание углерода, поэтому менять их приходится не часто, если эксплуатировать в соответствии с требованиями производителя.

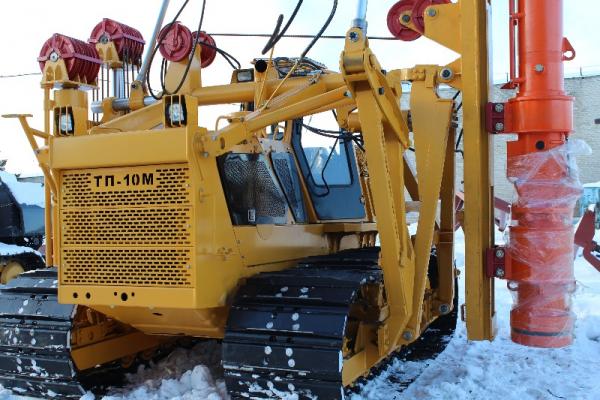

База установки сваебойного агрегата СП-49 – это гусеничный трактор Т10МБ, который оснащается дизельным двигателем модели Д-180 объёмом 14,4 литра, мощность которого составляет 180 л.с. Проходимость установки высокая, потому как некоторые её модификации предусматривают оснащение бурильным оборудованием, которое способно работать с глинистым грунтом, болотистыми почвами и чернозёмом.

Типы грунтов, на которых применяется копёр

Сваебой применяется при проведении работ с любым типом грунта, распространённым в центральной части России, включая почву с низкой плотностью, заболоченные местности, снежный покров и др.

Производительность установки находится в прямой зависимости от условий эксплуатации, плотности грунта, подготовленности почвы. В среднем, производительность комплекса составляет 30-35 свай за смену при условии, что грунт имеет среднюю плотность.

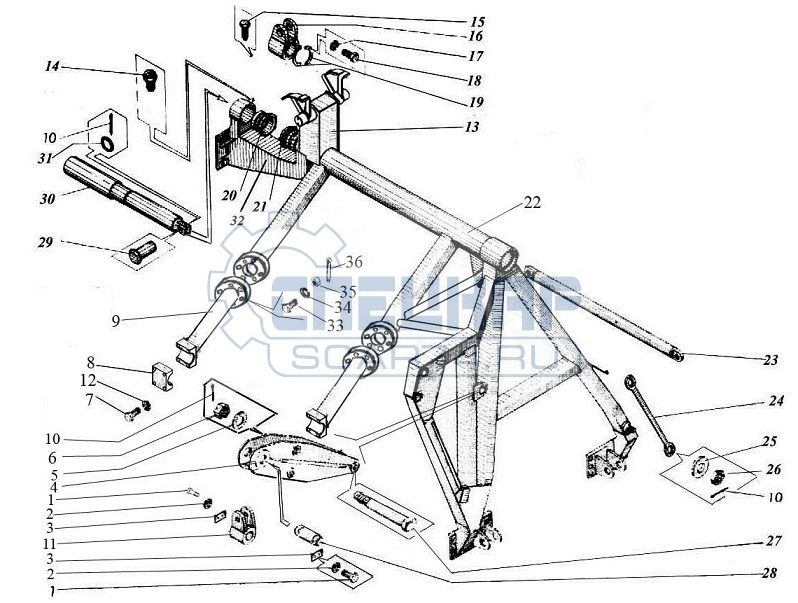

Модификации и комплектации

Технический прогресс никогда не останавливается, как и модернизация установки СП-49. После обширных нововведений были выпущены новые модели установки: СП-49Д, СП-49 РН. Новые модели получили возможность увеличение максимальной длины забиваемых свай с 12 до 14 метров, а также были оснащены различными гидравлическими системами, что позволило увеличить грузоподъёмность мачты, а также дало возможность работы с гидромолотами. <.p>

Вылет мачты так же был увеличен с 40 до 60 см. была увеличена обзорность кабины за счёт панорамных окон, были разработаны кабины с двойным стеклопакетом, что делает условия работы оператора комфортнее даже в экстремально низких температурах. В новых моделях есть дополнительный обогреватель кабины, а двигатель получил предпусковую систему Webasto.  Система полиспастов изготавливается из прочного металлопроката, который менее подвержен механическому повреждению.

В своей базовой комплектации копёр имеет лишь матчу для подъёма и забивания свай и шпунтов, однако есть возможность приобретения дополнительного оборудования, применяемого в бурении.

Чаще всего комплекс применяют для бурения глинистой и болотистой почвы, а также чернозёма.

Дополнительные опции СП-49:

БО2Г/БО2Э (буровое оборудование с гидроприводом/с электроприводом) – оснащает модель возможностью делать скважины до 800 мм и до 20 метров глубиной, однако в отличие от предыдущей опции, возможно регулировать скорость вращения лишь до 25 оборотов в минуту.

Копёр с бурильным оборудованием СП-49 является очень востребованным не только в регионе или в России в целом, но закупается и странами ближнего зарубежья.

Техническое обслуживание

Сваебои компании ООО Башстрой гарантируют безотказную работу всего комплекса и его комплектующих, при соблюдении своевременного технического обслуживания. Так, например, первое плановое ТО необходимо произвести не позднее работы первых 65-70 моточасов, а также произвести замену масла. Второе ТО проводится после 240 моточасов работы установки.

Третье ТО проводится после 960 моточасов работы.

При переходе с летнего на зимний сезон и наоборот необходимо проводить внеочередное ТО. После каждых 2000 часов, проведённых в работе, установка требует замены всех жидкостей гидравлической системы.

Гарантийный срок бесплатного обслуживания комплекса, заявляемый производителем, минимум 3 года. Также существует возможность увеличения этого срока до 9 лет бесплатного обслуживания.

По желанию заказчика в конструкцию сваебоя могут вноситься изменения.

Другие статьи

Все Статьи

28.10.2020

Модернизация копрово-бурильного оборудования КБУРГ

Компания ООО «БашСтрой», на основании пожеланий своих Клиентов произвела модернизацию копрово-бурильного оборудования КБУРГ.

28.04.2021

Методы погружения свай

При строительстве любого здания и сооружения одной из первостепенных задач, которую должен решить проектировщик, является выбор типа фундамента.

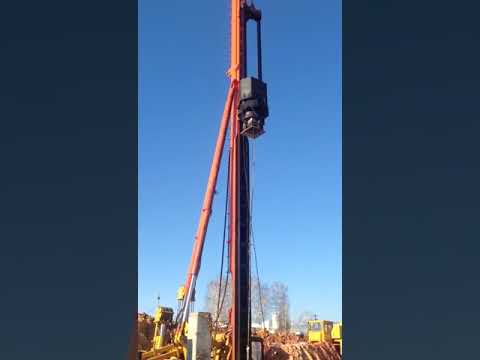

Сваебойная установка СП-49 – полезная информация

Сваебойные установки с момента их появления пользуются популярностью при проведении строительных работ. Среди многообразия модификаций хочется отметить сваебой СП-49. Мобильность и хорошую производительность этой установке обеспечивает конструкторское решение. Этот сваебойный копер объединил в себе гусеничный трактор (в качестве базы) и навесное оборудование. Производители уже почти 20 лет с момента первого выпуска этой техники заботятся о модернизации СП-49.

Благодаря своей производительности эта сваебойная установка способна погружать сваи в самый сложный грунт. Причем на глубину до 12 метров эта установка способна погружать трубы и сваи разного сечения массой до 5 тонн. Это удачно используют в строительстве фундамента.


Работоспособность техники не изменяется при температурных значениях в диапазоне от (-40) до (+ 40) градусов по Цельсию. Благодаря тому, что эта модель может использоваться в очень сложных условиях без последствий для срока эксплуатации, она быстро окупается и пользуется спросом в строительном секторе. Очевидными достоинствами так же являются автономность электроснабжения, маневренность, доступная цена и надежность.

В качестве платформы чаще используют болотоход Т10МБ, а так же нередко Т10Б. Каксваепогружательное оборудование на сваебой навешивают молоты гидравлические или дизельные, характеризующиеся ударной силой до 3, 5 тонн.

Возможность оснастки данного сваебоя буровым оборудованием расширяет возможности его применения. В такой укомплектованности можно пробурить скважину за 1 проход шнековым способом на глубину 12 метров и радиусом 0, 3 метра.

Разновидности сваебойных установок продиктованы видами передвижения техники, выбранной в качестве базы для копера. Так, различают:

  • рельсовые — на рельсовом ходу. Сфера применения — энергетическое и гидротехническое строительство;
  • навесные (колесные) — устанавливаемые чаще всего на шасси автомобиля, трактора, и реже — экскаватора. Этот вид копера используется в жилищно — промышленном строительстве.

В зависимости от глубины погружения свай, сваебоям присваивают индекс от 8 до 25, обозначающий максимально возможную глубину погружения сваи отдельного копера. (обозначают, например, КН-20).

По подвижности рабочего оборудования сваебойные установки подразделяются на:

  • универсальные — платформа которой имеет функцию поворота и копровая стрела имеет возможность наклона;
  • полууниверсальные — имеющие либо поворачивающуюся платыорму, либо наклонную стрелу;
  • простые — не оснащен вышеназванными возможностями.

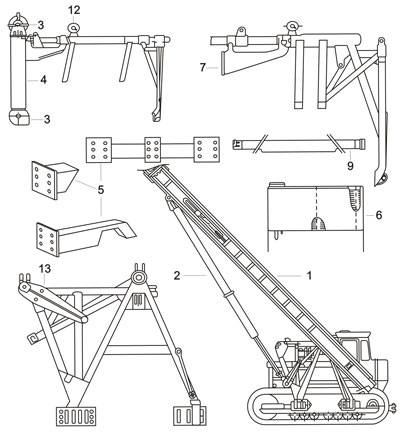

Установка СП-49 считается самым востребованным типом сваебойной техники. Она бывает универсальной и полууниверсальной. Снабженная гидравлическими цилиндрами , эта установка демонстрирует способность наклоняться в продольной плоскости на 33 градуса, а так же в поперечной плоскости до 7 градусов. Копровая стрела прикрепляется с задней стороны трактора.

На сваебое СП49 можно работать не только из кабины, но и посредством рабочей площадки, выдвигаемой выносным пультом справа от кабины.

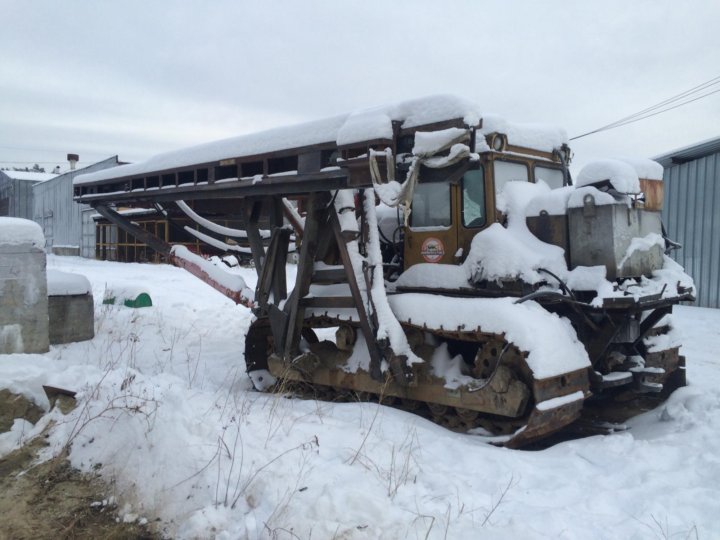

При возникновении необходимости перебазировки на небольшое расстояние СП49 может переместиться самостоятельно. На далекие расстояния целесообразно использование автотрейлера. Для этого снимают свайный молот, после чего складывают верхнюю секцию стрелы, крепящуюся на шарнирах, и помещают ее на специальную подставку.

Быстрый и простой монтаж на строительной площадке, минимальное время передвижения между сваями, а так же надежные технические характеристики сваебойного копера СП-49, демонстрирующие отличную выносливость техники при эксплуатации в трудных условиях, способствует популярности этой установки.

Купить сваебойную установку СП-49 или другие аналоги вы сможете позвонив нам по бесплатному телефону 8 800 500-21-88.

Глава 4: Детали конструкции, Раздел 49: Сваи

Версия для печати (PDF)

Опубликовано: июль 2019 г.

  • 4-4901 Общее
  • 4-4902 Перед началом работы
  • 4-4903 Во время работы
  • 4-4904 Контроль качества
  • 4-4905 Оплата

4-4901 Общие сведения

Раздел 49 «Сваи» Стандартных технических условий включает спецификации для монолитных бетонных, стальных, деревянных и сборных предварительно напряженных железобетонных свай. Другие материалы для забивки могут быть указаны на планах или указаны в специальных положениях. Подробную информацию о забивке свай см. в Разделе 130 «Фундаменты» Руководства по строительству конструкций № 9.0024 Документы и процедуры по строительству мостов руководство , Vol. 2 и Foundation Manual :

https://dot.ca.gov/programs/engineering-services/

4-4902 Перед началом работы

Перед началом работы выполните следующие действия:

  • Просмотрите планы проекта с подрядчиком, чтобы определить места, где будут установлены сваи рядом с полосами движения, открытыми для публики. Требовать от подрядчика представить на утверждение план работ для тех мест, где расстояние от зоны забивки свай до ближайшей полосы движения, открытой для общего пользования, меньше длины свай, подлежащих перемещению или установке. Просмотрите и утвердите план, прежде чем разрешить подрядчику начать работы по закладке свай рядом с полосами движения, открытыми для публики.
  • В начале проекта проведите полевой осмотр мест, где должны быть установлены сваи, и проверьте наличие препятствий наверху и подземных коммуникаций, которые, возможно, не были учтены в планах проекта. Раннее выявление конфликтов может избежать длительных и дорогостоящих задержек проекта.
  • Убедитесь, что форма CEM-3101 «Уведомление об используемых материалах» включает материалы для свай. Дополнительную информацию см. в Разделе 6-202 «Ответственность за приемку изготовленных или изготовленных материалов и продуктов» настоящего руководства.
  • Инструкции по подготовке записей о сваях, которые должны храниться во время операций по забивке свай, см. в Памятке по строительству мостов 3-7.0, «Записи о сваях», руководства «Записи и процедуры строительства мостов» компании Structure Construction, Vol. 1 .

https://dot.ca.gov/programs/engineering-services/

4-4903 Во время работы

Операции по забивке свай опасны. Руководство по установке фундамента содержит информацию о безопасности для различных типов операций по забивке свай. Кроме того, компания Structure Construction’s Свод правил техники безопасности содержит рекомендации, которым необходимо следовать при выполнении различных операций по забивке свай. Перед началом работы подрядчика просмотрите оба источника информации и план работ подрядчика, если это необходимо, на совещании по безопасности.

Запишите информацию о бурении и забивке, требуемую в памятке по строительству моста 3-7.0, «Учет свай». По завершении операции забивки отправьте информацию о забивке в штаб-квартиру Structure Construction в Сакраменто.

4-4904 Контроль качества

Руководство по контролю качества стальных трубчатых свай кратко изложено следующим образом:

  • Проверка и утверждение рабочих чертежей подрядчика.
  • Проверка и утверждение плана контроля качества сварки подрядчика.
  • Убедитесь, что сваи из стальных труб изготовлены на заводе, включенном в список авторизованных Caltrans объектов аудита.
  • Убедиться, что неразрушающий контроль сварных швов выполнен, и убедиться, что результаты испытаний соответствуют требованиям Раздела 49.-2.02A(4)(b)(iii), «Неразрушающий контроль» Стандартных спецификаций .

Руководство по контролю качества установки монолитных бетонных свай кратко изложено следующим образом:

  • Рассмотреть и утвердить план установки свай.
  • Когда бетон должен быть помещен под раствор:
    • Убедиться, что испытательная партия бетона производится и транспортируется в тех же условиях, которые предусмотрены при строительстве свай.
    • Убедитесь, что подрядчик не вибрирует и не перемешивает пробную партию бетона в течение установленного периода времени.
    • Координатное испытание на осадку для приемки Caltrans.
  • Просмотрите журнал укладки бетона подрядчика.

4-4905 Плата

Набивные и монолитные бетонные сваи измеряются в футах по наибольшей стороне от вершины сваи до плоскости среза сваи. Забивные сваи включают добавленный элемент для забивки каждой сваи. Запишите информацию о бурении, забивке и измерениях в соответствии с Памяткой по строительству мостов 3-7.0, «Записи по сваям», из 9 Строительной документации.0024 Руководство по строительству мостов и процедурам , Vol. 1 .

Вернуться к началу

Буровая установка B 25 Сваебойный копр

Компактный, универсальный сваебойный инструмент — идеально подходит для ограниченного пространства

Этот компактный, универсальный сваебойный инструмент идеально подходит для ограниченного пространства. Характеризуется высокой трамбовочной способностью до 500 кг при небольшом эксплуатационном весе. На вездеходном телескопическом гусеничном шасси ADLER оператор столба может безопасно добраться до места использования даже на труднопроходимой местности и быстро и надежно вбить в землю стальные столбы или микростолбы диаметром до 270 мм.

Как и все наши буровые установки, наш копр очень мощный и в то же время настолько легкий и компактный, что вы экономите много сил, времени и денег, когда речь идет о затратах на установку. Это увеличивает вашу прибыль. Расскажите нам, что вы планируете делать. Мы предоставим вам нужное устройство со специально разработанным оборудованием. Свяжитесь с нами и мы сделаем Вам индивидуальное предложение!

+49 (0)2573 97999-0

Запросить информацию

ADLER B 25 – компактный и универсальный сваебой. Опущенная мачта с блокировкой веса фала Лебедка: Pullmaster PL 5 Гидравлическое удлинение мачты 1000 мм копр в действииADLER B 25 копер

Загрузки

Диапазон буровых буровых установок Adler 2022

Размер: 8,5 МБ

Скачать

Приложение

  • Компактный, универсальный инструмент управления свай-идеально подходит для ограниченных пространств

. Инструмент для забивки — идеально подходит для ограниченного пространства
  • Малый рабочий вес — высокая производительность при движении до 500 кг
  • Для стальных или микросвай до 270 мм
  • Наклон мачты вперед 10°
  • Телескопическая расширение мачты, 1 м (гидравлический)
  • Pullmaster PL 5 с емкостью лебедки

    • +49 (0) 2573 97999-0

    Информация о запросе

    . двигатель Kubota)

    3-цил. / 18,5 кВт / 25 л.с. дизель Емкость бака 30 л Гусеничная ходовая часть ADLER F 25 Ширина: 775 мм – 1175 мм) (9 выдвижных0166 Pile driving weight 500 kg Winch Pullmaster PL 5 Height with mast up 4,256 mm Mast extension 1,000 mm Transport dimensions ( L / W / H) 3,200 / 800 / 1,900 Weight of basic machine from 1. 6 t

    +49 (0)2573 97999-0

    Запросить информацию

    Связанные продукты

    • Гусеничная ходовая часть серии F

      Этот компактный, универсальный копер идеально подходит для ограниченного пространства. Характеризуется высокой трамбовочной способностью до 500 кг при небольшом эксплуатационном весе. На вездеходном телескопическом гусеничном шасси ADLER оператор столба может безопасно добраться до места использования даже на труднопроходимой местности и быстро и надежно вбить в землю стальные столбы или микростолбы диаметром до 270 мм. 9№ 0004

    • Буровой станок B 15

      Этот компактный универсальный коприровщик идеально подходит для работы в ограниченном пространстве. Характеризуется высокой трамбовочной способностью до 500 кг при небольшом эксплуатационном весе. На вездеходном телескопическом гусеничном шасси ADLER оператор столба может безопасно добраться до места использования даже на труднопроходимой местности и быстро и надежно вбить в землю стальные столбы или микростолбы диаметром до 270 мм.

    • Шнеки серии E

      Этот компактный, универсальный сваебой идеально подходит для ограниченного пространства. Характеризуется высокой трамбовочной способностью до 500 кг при небольшом эксплуатационном весе. На вездеходном телескопическом гусеничном шасси ADLER оператор столба может безопасно добраться до места использования даже на труднопроходимой местности и быстро и надежно вбить в землю стальные столбы или микростолбы диаметром до 270 мм.
