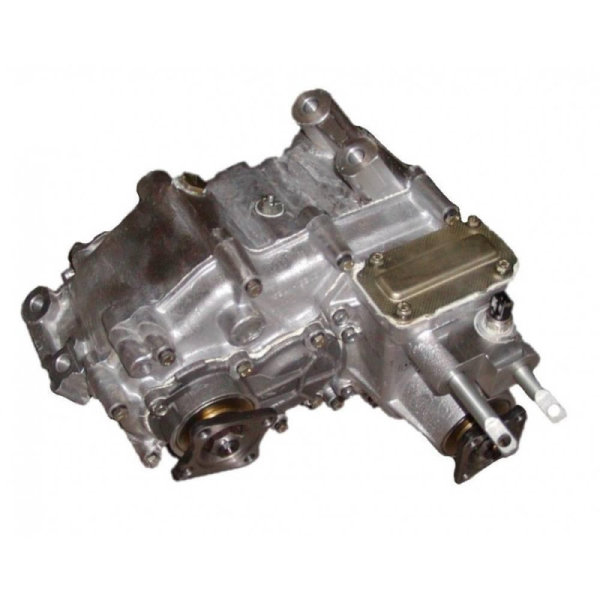

Устройство раздаточной коробки ВАЗ-21213 Лада Нива, ВАЗ-21214-20

Раздаточная коробка служит для изменения крутящего момента и распределения его между передним и задним мостами. У раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом. Для повышения проходимости автомобиля дифференциал можно блокировать. При этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны).

Устройство раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, привод, применяемые трансмиссионные масла.

Раздаточная коробка ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки.

Корпусные детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 отлиты из алюминиевого сплава. Соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки. При ремонте вместо них можно использовать герметик-прокладку.

Начиная с 2002 года завод-изготовитель устанавливает на автомобили Лада Нива раздаточные коробки с мелкомодульными шестернями. Это сделано с целью уменьшения уровня шума. Выпуск раздаточных коробок с крупномодульными шестернями в ОАО «АвтоВАЗ» прекращен. Внешне модернизированные раздаточные коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 ничем не отличаются от выпускавшихся ранее и в сборе полностью с ними взаимозаменяемы.

Устройство раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Схема работы раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Все валы, а также штоки вилок переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке выполнены два отверстия — заливное (оно же контрольное) и сливное.

Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала.

Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на наружном кольце заднего подшипника, которое зажато между картером и задней крышкой.

На ведущем валу расположены две ведущие шестерни:

— Передняя (большая) — высшей передачи. Она свободно вращается на термообработанной шейке вала.
— Задняя (меньшая) — низшей передачи. Она свободно вращается на термообработанной втулке, установленной на валу с натягом.

Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала. Промежуточный вал вращается в двух подшипниках: переднем — роликовом, заднем — шариковом.

От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой. Так же, как и у ведущего вала. В передний торец вала запрессована стальная ведущая шестерня привода датчика скорости.

Ведомая шестерня привода датчика скорости пластмассовая. Установлена на валике, вращающемся во втулке корпуса привода датчика скорости. Корпус закреплен на передней крышке раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименование и каталожные номера деталей раздаточной коробки 21213-1800020 для ВАЗ-21213 Лада Нива, ВАЗ-2131-01 и раздаточной коробки 21214-1800020 для ВАЗ-21214, ВАЗ-21214-10, ВАЗ-21214-20 Лада 4х4 и ВАЗ-2131-41.

Вал привода переднего моста передним концом опирается на двухрядный шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста.

Задний шлицевый конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Наименование и каталожные номера деталей привода раздаточной коробки и мостов ВАЗ-21213 Лада Нива, ВАЗ-21214, ВАЗ-21214-10 и ВАЗ-21214-20 Лада 4х4.

Наименование и каталожные номера деталей привода раздаточной коробки и мостов ВАЗ-2131-01 и ВАЗ-2131-41.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала.

В канавку на наружном кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником. Задний подшипник не зафиксирован.

На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала. В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами.

Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Нм.

Трансмиссионные масла применяемые в раздаточной коробке ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Объем трансмиссионного масла, заливаемого в картер раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 — 0,79 литра. Детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 смазываются разбрызгиванием. Применяются трансмиссионные масла:

— С уровнем качества по API GL-4 и вязкостью 75W90 или 80W90.
— Универсальные API GL-4/GL-5 с вязкостью 75W90 или 80W90.

Управление раздаточной коробкой на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Управление раздаточной коробкой на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 ручное. С механическим рычажным приводом. Задним рычагом водитель переключает передачи. Передним — включает блокировку дифференциала. Конструкция приводов управления коробкой схожа. Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки.

Устройство привода раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной. Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом.

Для фиксации привода в выбранном положении служит шариковый фиксатор. Подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три:

— Для «нейтрали».
— Высшей передачи.
— Низшей передач.

На штоке блокировки дифференциала два:

— «Включено».
— «Выключено».

В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала. Для выравнивания давления снаружи и внутри картера раздаточной коробки в заднюю крышку запрессован штуцер. На штуцер надета пластмассовая трубка, закрепленная на штуцере хомутом. Второй конец трубки выведен в моторный отсек.
