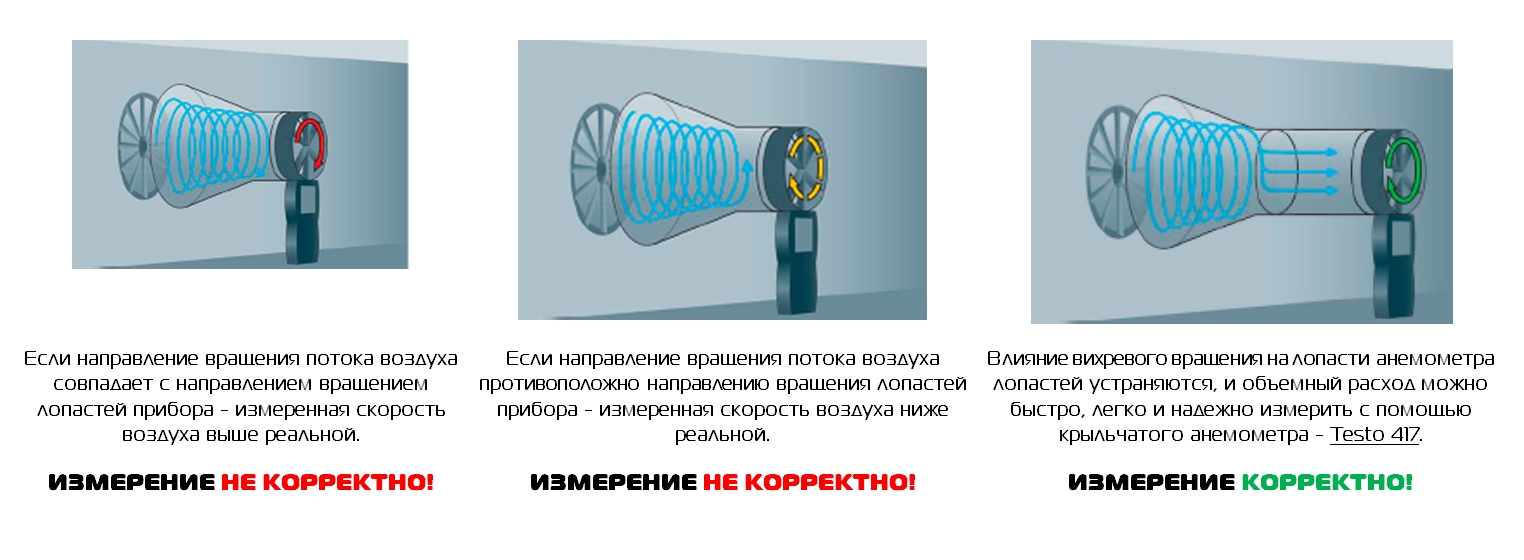

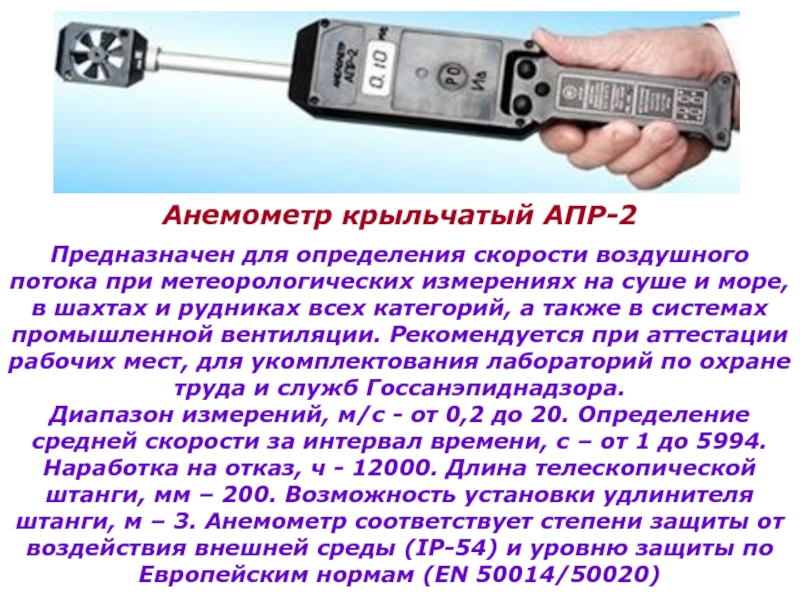

Детальный расчет скорости воздуха в воздуховодах по формуле

Параметры показателей микроклимата определяются положениями ГОСТ 12.1.2.1002-00, 30494-96, СанПин 2.2.4.548, 2.1.2.1002-00. На основании существующих государственных нормативных актов разработан Свод правил СП 60.13330.2012. Скорость воздуха в воздуховоде должна обеспечивать выполнение существующих норм.

Для правильного выполнения расчетов проектировщики должны выполнять несколько регламентируемых условий, каждое из них имеет одинаково важное значение. Какие параметры зависят от скорости движения воздушного потока?

Уровень шума в помещении

В зависимости от конкретного использования помещений санитарные нормы устанавливают следующие показатели максимального звукового давления.

Таблица 1. Максимальные значения уровня шума.

Превышение параметров допускается только в кратковременном режиме во время пуска/остановки вентиляционной системы или дополнительного оборудования.
Уровень вибрации в помещенииВо время работы вентиляторов продуцируется вибрация. Показатели вибрации зависят от материала изготовления воздуховодов, способов и качества виброгасящих прокладок и скорости движения воздушного потока по воздуховодам. Общие показатели вибрации не могут превышать установленные государственными организациями предельные значения.

Таблица 2. Максимальные показатели допустимой вибрации.

При расчетах подбирается оптимальная скорость воздуха, не усиливающая вибрационные процессы и связанные с ними звуковые колебания. Система вентиляции должна поддерживать в помещениях определенный микроклимат.

Значения по скорости движения потока, влажности и температуре содержатся в таблице.

Таблица 3. Параметры микроклимата.

Еще один показатель, принимаемый во внимание во время расчета скорости потока – кратность обмена воздуха в системах вентиляции. С учетом их использования санитарные нормы устанавливают следующие требования по воздухообмену.

Таблица 4. Кратность воздухообмена в различных помещениях.

Бытовые
Бытовые помещения	Кратность воздухообмена
Жилая комната (в квартире или в общежитии)	3м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития	6-8
Ванная комната	7-9
Душевая	7-9
Туалет	8-10
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж	4-8
Погреб	4-6
Промышленные
Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал	20-40 м3 на человека
Офисное помещение	5-7
Банк	2-4
Ресторан	8-10
Бар, Кафе, пивной зал, бильярдная	9-11
Кухонное помещение в кафе, ресторане	10-15
Универсальный магазин	1,5-3
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская	6-8
Туалет (общественный)	10-12 (или 100 м3 на один унитаз)
Танцевальный зал, дискотека	8-10
Комната для курения	10
Серверная	5-10
Спортивный зал	не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад	1-2
Прачечная	10-13
Бассейн	10-20
Промышленный красильный цел	25-40
Механическая мастерская	3-5
Школьный класс	3-8

Алгоритм расчетовСкорость воздуха в воздуховоде определяется с учетом всех вышеперечисленных условий, технические данные указываются заказчиком в задании на проектирование и монтаж вентиляционных систем. Главный критерий при расчетах скорости потока – кратность обмена. Все дальнейшие согласования делаются за счет изменения формы и сечения воздуховодов. Расход в зависимости от скорости и диаметра воздуховода можно взять из таблицы.

Таблица 5. Расход воздуха в зависимости от скорости потока и диаметра воздуховода.

Самостоятельный расчет

К примеру, в помещении объемом 20 м³ согласно требованиям санитарных норм для эффективной вентиляции нужно обеспечить трехкратную смену воздуха. Это значит, что за один час сквозь воздуховод должно пройти не менее L = 20 м³×3= 60 м³. Формула расчета скорости потока V= L / 3600× S, где:

V – скорость потока воздуха в м/с;

L – расход воздуха в м³/ч;

S – площадь сечения воздуховодов в м².

Возьмем круглый воздуховод Ø 400 мм, площадь сечения равняется:

В нашем примере S = (3.14×0,4² м)/4=0,1256 м². Соответственно, для обеспечения нужной кратности обмена воздуха (60 м³/ч) в круглом воздуховоде Ø 400 мм (S = 0,1256 м³) скорость воздушного потока равняется: V= 60/(3600×0,1256) ≈ 0,13 м/с.

С помощью этой же формулы при заранее известной скорости можно рассчитать объем воздуха, перемещающийся по воздуховодам в единицу времени.

L = 3600×S (м³)×V(м/с). Объем (расход) получается в квадратных метрах.

Как уже описывалось ранее, от скорости воздуха зависят и показатели шумности вентиляционных систем. Для минимизации негативного влияния этого явления инженеры сделали расчеты максимально допустимых скоростей воздуха для различных помещений.

Таблица 6. Рекомендованные параметры скоростей воздуха

	Рекомендуемые значения скорости
	Квартиры	Офисы	Производственные помещения
Приточные решетки	2,0-2,5	2,0-2,5	2,5-6,0
Магистральные воздуховоды	3,5-5,0	3,5-6,0	6,0-11,0
Ответвления	3,0-5,0	3,0-6,5	4,0-9,0
Воздушные фильтры	1,2-1,5	1,5-1,8	1,5-1,8
Теплообменники	2,2-2,5	2,5-3,0	2,5-3,0

По такому же алгоритму определяется скорость воздуха в воздуховоде при расчете подачи тепла, устанавливаются поля допусков для минимизации потерь на содержание зданий в зимний период времени, подбираются вентиляторы по мощности. Данные по воздушному потоку требуются и для уменьшения потерь давления, а это позволяет повышать коэффициент полезного действия вентиляционных систем и сокращает потребление электрической энергии.

Расчет выполняется по каждому отдельному участку, с учетом полученных данных подбираются параметры главных магистралей по диаметру и геометрии. Они должны успевать пропускать откачанный воздух из всех отдельных помещений. Диаметр воздуховодов выбирается таким образом, чтобы минимизировать шумность и потери на сопротивление. Для расчетов кинематической схемы важны все три показатели вентиляционной системы: максимальный объем нагнетаемого/удаляемого воздуха, скорость передвижения воздушных масс и диаметр воздуховодов. Работы по расчету вентиляционных систем относятся к категории сложных с инженерной точки зрения, выполнять их могут только профессиональные специалисты со специальным образованием.

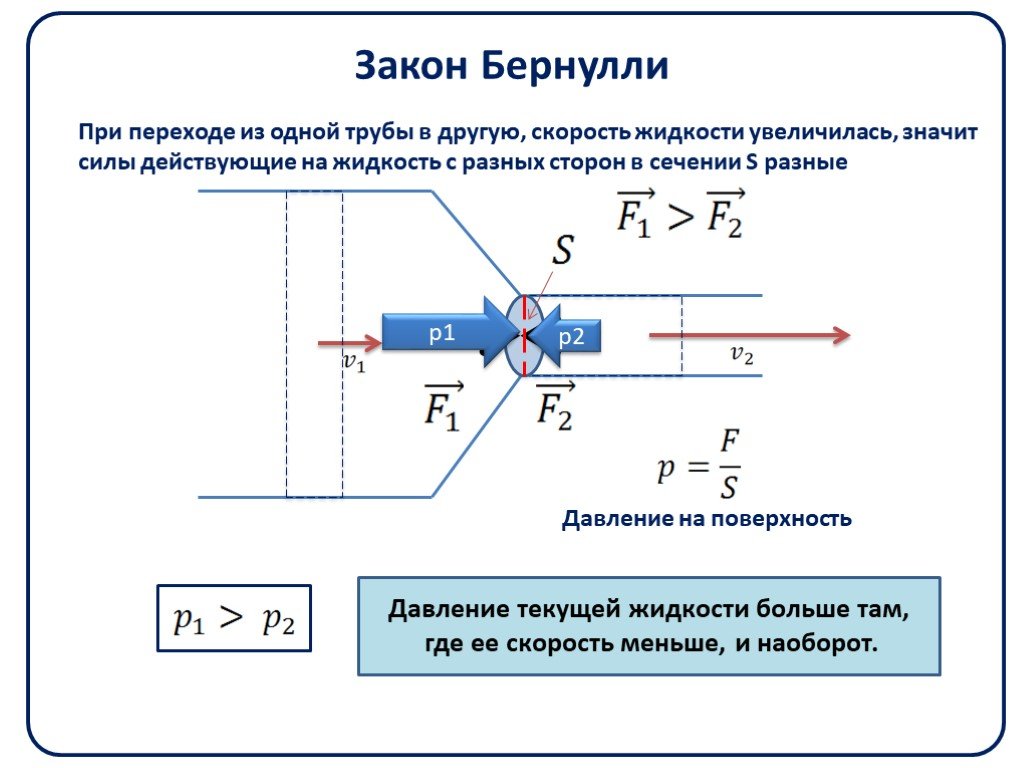

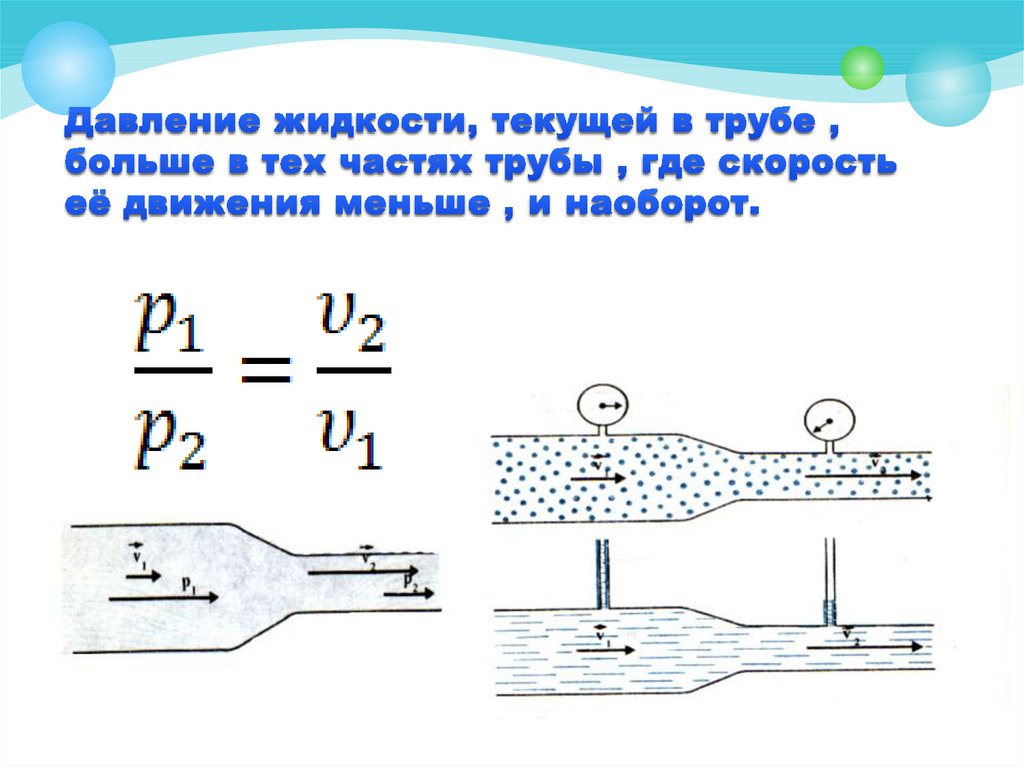

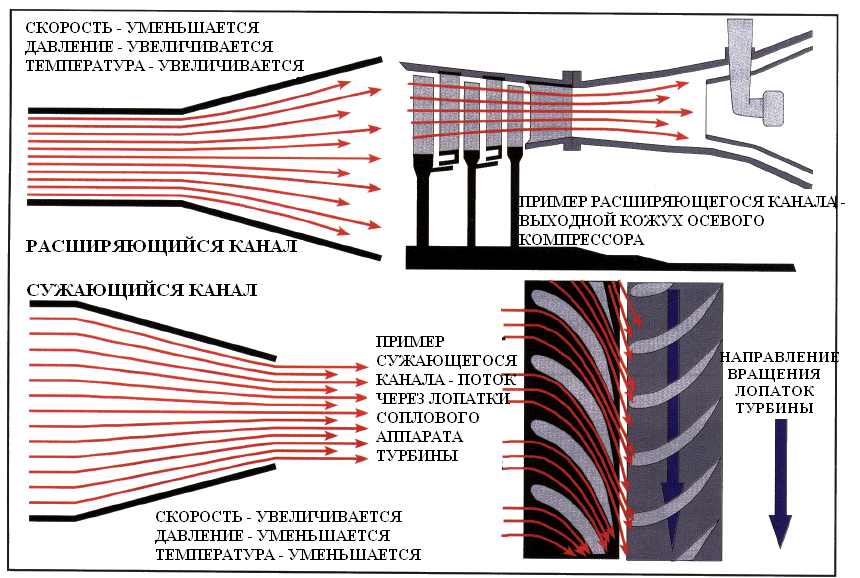

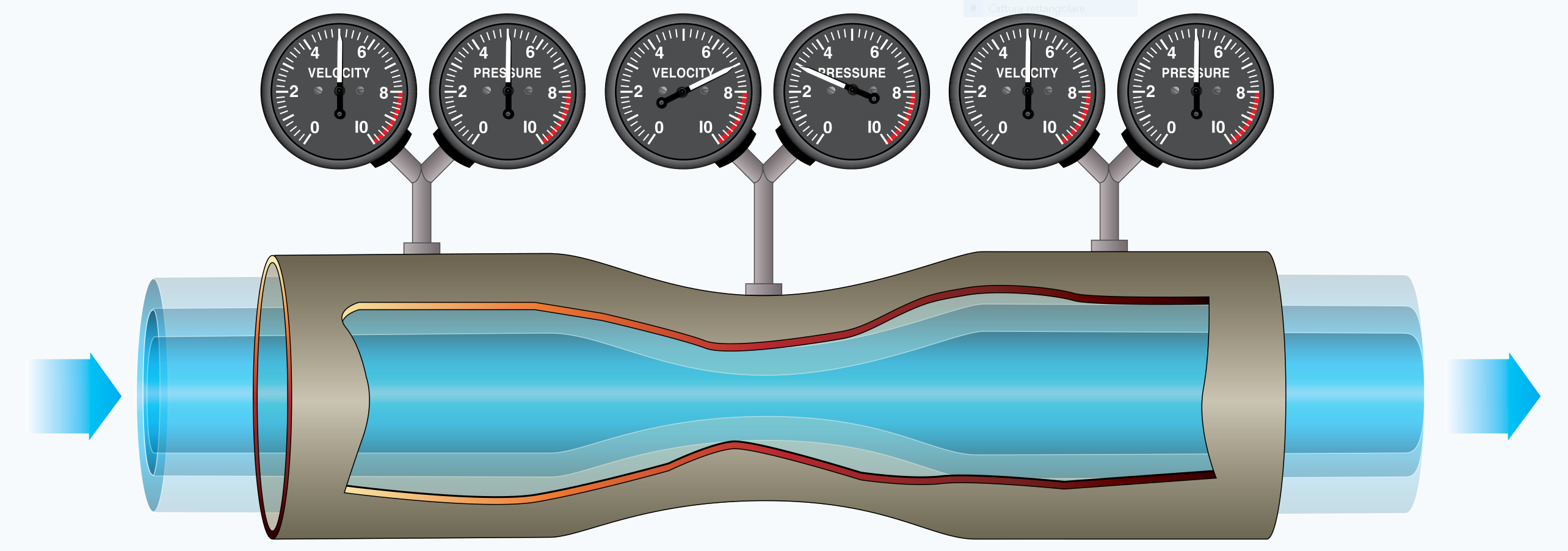

Для обеспечения постоянных значений скорости воздуха в каналах с различным сечением используются формулы:

После расчета за окончательные данные принимаются ближайшие значения стандартных трубопроводов. За счет этого уменьшается время монтажа оборудования и упрощается процесс его периодического обслуживания и ремонта. Еще один плюс – уменьшение сметной стоимости вентиляционной системы.

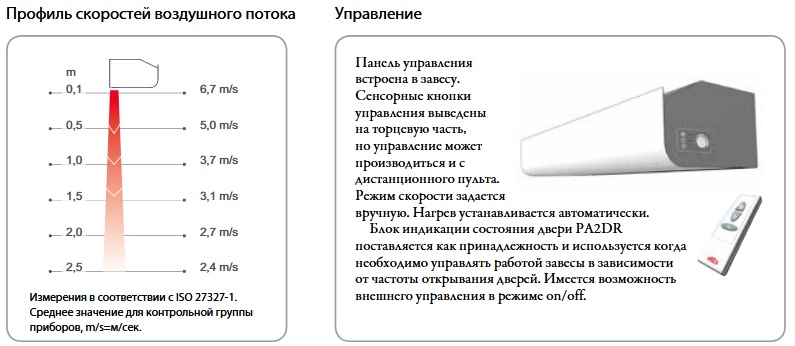

Для воздушного обогрева жилых и производственных помещений скорости регулируются с учетом температуры теплоносителя на входе и выходе, для равномерного рассеивания потока теплого воздуха продумывается схема монтажа и размеры вентиляционных решеток. Современные системы воздушного обогрева предусматривают возможность автоматической регулировки скорости и направления потоков. Температура воздуха не может превышать +50°С на выходе, расстояние до рабочего места не менее 1,5 м. Скорость подачи воздушных масс нормируется действующими государственными стандартами и отраслевыми актами.

Во время расчетов по требованию заказчиков может учитываться возможность монтажа дополнительных ответвлений, с этой целью предусматривается запас производительности оборудования и пропускной способности каналов. Скорости потока рассчитываются таким образом, чтобы после увеличения мощности вентиляционных систем они не создавали дополнительную звуковую нагрузку на присутствующих в помещении людей.

Выбор диаметров выполняется от минимально приемлемого, чем меньше габариты – тем универсальное система вентиляции, тем дешевле обходится ее изготовление и монтаж. Системы местных отсосов рассчитываются отдельно, могут работать как в автономном режиме, так и подключаться к существующим вентиляционным системам.

Государственные нормативные документы устанавливают рекомендованные скорости движения в зависимости от расположения и назначения воздуховодов. При расчетах нужно придерживаться этих параметров.

Таблица 7. Рекомендованные скорости воздуха в различных каналах

Тип и место установки воздуховода и решетки	Вентиляция
	Естественная	Механическая
Воздухоприемные жалюзи	0,5-1,0	2,0-4,0
Каналы приточных шахт	1,0-2,0	2,0-6,0
Горизонтальные сборные каналы	0,5-1,0	2,0-5,0
Вертикальные каналы	0,5-1,0	2,0-5,0
Приточные решетки у пола	0,2-0,5	0,2-0,5
Приточные решетки у потолка	0,5-1,0	1,0-3,0
Вытяжные решетки	0,5-1,0	1,5-3,0
Вытяжные шахты	1,0-1,5	3,0-6,0

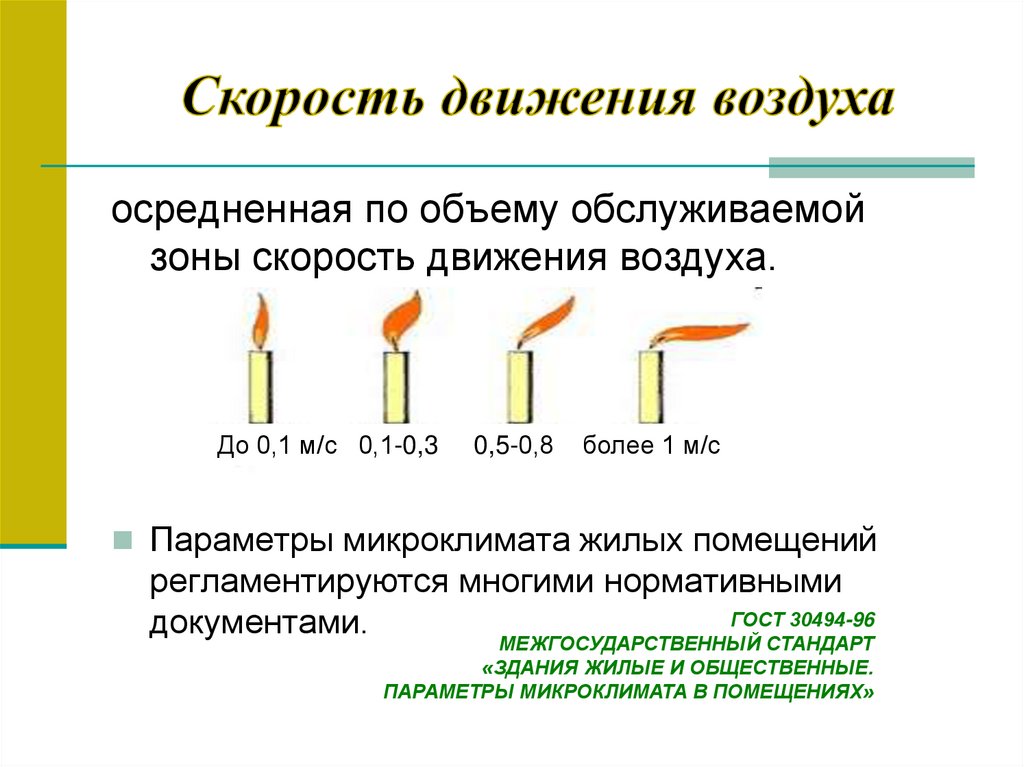

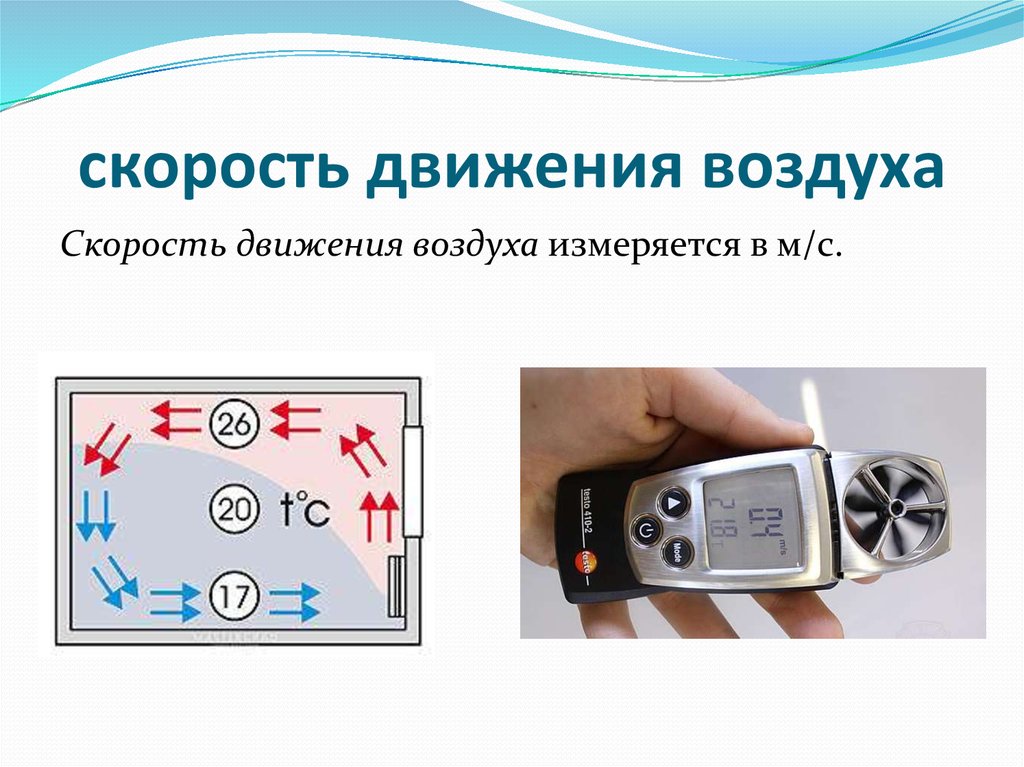

Внутри помещений воздух не может двигаться со скоростью более 0,3 м/с, допускается кратковременное превышение параметра не более чем 30%. Если в помещении имеется две системы, то скорость воздуха в каждой из них должна обеспечивать не менее 50% расчетного объема подачи или удаления воздуха.

Пожарные организации выдвигают свои требования по скорости перемещения воздушных масс в воздуховодах в зависимости от категории помещения и особенностей технологического процесса. Нормативы направлены на уменьшение скорости распространения дыма или огня по воздуховодам. В случае необходимости на вентиляционных системах должны устанавливаться клапаны и отсекатели. Срабатывание устройств происходит после сигнала датчика или выполняется вручную ответственным лицом. В одну систему вентиляции можно подключать только определенные группы помещений.

В холодный период времени в отапливаемых зданиях температура воздуха в результате функционирования вентиляционной системы не может понижаться ниже нормируемых. Нормируемая температура обеспечивается до начала рабочей смены. В теплый период времени эти требования не актуальны. Движение воздушных масс не должно ухудшать предусмотренные СанПин 2. 1.2.2645 нормативы. Для достижения нужных результатов во время проектирования систем изменяется диаметр воздуховодов, мощность и количество вентиляторов и скорости потока.

Принимаемые расчетные данные по параметрам движения в воздуховодах должны обеспечивать:

1. Выполнение параметров микроклимата в помещениях, поддержку качества воздуха в регламентируемых пределах. При этом принимаются меры по снижению непродуктивных тепловых потерь. Данные берутся как из существующих нормативных документов, так и из технического задания заказчиков.
2. Скорость движения воздушных масс в рабочих зонах не должна вызывать сквозняки, обеспечивать приемлемую комфортность пребывания в помещении. Механическая вентиляция предусматривается только в тех случаях, когда добиться желаемых результатов за счет естественной невозможно. Кроме этого, механическая вентиляция обязательно монтируется в цехах с вредными условиями труда.

Во время расчетов показателей движения воздуха в системах с естественной вентиляцией берется среднегодовое значение разности плотности внутреннего и наружного воздуха. Минимальные фактические данные по производительности должны обеспечивать допустимые нормативные значения кратности обмена воздуха.

Если вас интересует стоимость изготовления продукции, отправьте нам техническое задание на почту info@plast‑product.ru или позвоните по телефону 8 800 555‑17‑56

Карта сайта

Общество О нас Новости Фотогалерея Членство в обществе Региональные отделения Руководство Биография А. Г. Чучалина Благодарности Политика конфиденциальности Контакты Образование Участие в модели НМО Клинические рекомендации История пульмонологии Основы спирометрии Клинические случаи Лекции Вебинары Курсы Вопросы по НМО Обзор литературы

Конгрессы XXXII конгресс Программа Конгресса Сборник трудов Конгресса Правила начисления кредитов НМО XXXI конгресс Программа XXXI Конгресса Сборник трудов XXXI Конгресса XXX конгресс Программа когресса Сборник трудов XXIX конгресс Программа конгресса Сборник тезисов Видеотрансляции Информация о получении кредитов НМО XXVIII Конгресс Программа конгресса Сборник тезисов НМО Видео XXVII Конгресс Программа конгресса Сборник тезисов Видео Партнеры конгресса XXVI Конгресс Программа Видео Сборник тезисов Приказ Минздава России о проведении Конгресса XXV Конгресс Программа Конгресса Отчет о конгрессе Отзывы и впечатления участников Конгресса Приказ Министерства Здравоохранения РФ Кредиты НМО в школах Конгресса Электронная постерная сессия Победители постерных сессий Избранные лекции Конгресса Доклады конгресса XXIV Конгресс Программа Конгресса Постерная сессия Приказ Министерства Здравоохранения Российской Федерации Приветствия в адрес Конгресса XXIII Конгресс Приказы министерства Программа конгресса Отчет о XXIII Национальном Конгрессе Победители Конкурса молодых ученых Фильм о конгресс XXII Конгресс Программа конгресса Конкурс молодых ученых Мировые лидеры на XXII Конгрессе Отзывы и впечатления участников конгресса XXI Конгресс Программа конгресса Отзывы и комментарии участников XXI Конгресса Победители конкурса молодых ученых Сборники трудов Клинические рекомендации

Пять причин плохого воздушного потока в доме

В National Heating & Air Conditioning мы часто получаем жалобы на сквозной воздушный поток в домах. Домовладельцы в Цинциннати часто ассоциируют комфорт комнаты с потоком воздуха.

Существует множество причин, по которым поток воздуха может быть низким. В некоторых случаях может выглядеть как , как если бы поток воздуха в комнате был слабым, из-за чего в комнате было некомфортно, но тестирование доказывает, что это не так.

Как обсуждалось в статье д-ра Эллисон Бэйлз «Две основные причины снижения воздушного потока в воздуховодах» в блоге Energy Vanguard, двумя основными причинами снижения воздушного потока являются трение и турбулентность. Ниже мы рассмотрим несколько наиболее распространенных проблем, вызывающих трение и турбулентность в системах HVAC.

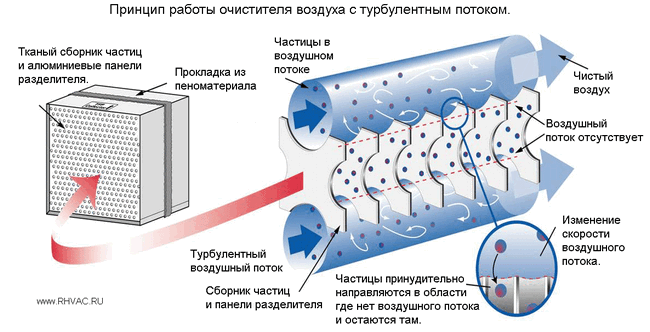

1. Грязные топочные фильтры или чрезмерно эффективные топочные фильтры

Это пример трения. Толщина печного фильтра должна учитываться при проектировании воздуховодов и установке скорости вентилятора. Если толщина увеличивается из-за загрязнения фильтра, это изменяет давление движущегося воздуха, ограничивая его и вызывая неравномерное или неадекватное распределение воздуха.

В современном мире качество воздуха в помещении является широко обсуждаемой темой. Фильтры для печей – большая часть этого разговора. Они имеют рейтинг MERV. MERV означает минимальное отчетное значение эффективности.

Оценки MERV варьируются от 1 до 16. Чем выше оценка MERV у фильтра, тем меньше частиц пыли и других загрязнителей может пройти через него. Шкала MERV представляет наихудшую возможную производительность фильтра при удалении частиц размером от 0,3 до 10 микрон (действительно мелкие частицы!).

Некоторые из распространенных частиц, на наличие которых проверяются фильтры, включают:

• Пыльца
• Пылевые клещи
• Текстильные и ковровые волокна
• Споры плесени
• Пыль
• Перхоть домашних животных
• Бактерии
• Табачный дым

Большинство бытовых систем могут надлежащим образом удалять переносимые по воздуху загрязняющие вещества с помощью фильтра с рейтингом MERV от 7 до 12. Чем выше рейтинг MERV, тем меньше поры, через которые воздух проходит через фильтр печи. Поры меньшего размера могут создавать большее сопротивление воздушному потоку, чем система предназначена для управления, что делает ее неэффективной. Это уменьшение воздушного потока может затем вызвать проблемы, которые должен решить фильтр. Это может ухудшить качество воздуха в помещении и оказать разрушительное давление на вентилятор вашей печи или системы кондиционирования.

Итак, если вы испытываете проблемы с потоком воздуха в печи или вам интересно, почему ваша печь не дует достаточно сильно, убедитесь, что двигатель вашей системы рассчитан на работу с фильтрами с высоким значением MERV. Если это не так, вам придется регулярно менять фильтр (чаще, чем обычный фильтр) из-за ограничений воздушного потока.

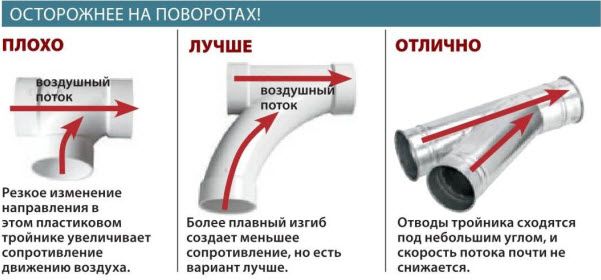

2. Раздавленные, заблокированные, неправильно установленные или отсоединенные участки воздуховодов

Это может показаться пустяком, но мы видим это постоянно. Каждый воздуховод в доме должен быть спроектирован и установлен таким образом, чтобы доставлять определенное количество воздуха в определенное пространство. Все, что меняет конфигурацию этого воздуховода, также меняет его способность доставлять нужное количество воздуха.

Если воздуховод установлен таким образом, что ограничивает воздушный поток, то в помещение может никогда не попасть воздух, для которого он предназначен. Чем дольше воздух должен путешествовать и чем больше поворотов и изгибов он должен пройти, тем больше создается турбулентности и тем меньше вероятность того, что он попадет туда, куда должен. Добавьте раздавленный или частично раздавленный, согнутый или перекрученный кусок гибкого кабеля, и вы вряд ли получите воздух, который должны получить.

Хотите знать, как увеличить приток воздуха в одну комнату в вашем доме? Вы имеете дело с отсутствием тепла, выходящего из вентиляционных отверстий в одной комнате? Свяжитесь с нами по телефону для осмотра системы HVAC! Мы обслуживаем все районы недалеко от Цинциннати, штат Огайо, включая Форест-Парк, Гамильтон, Лавленд, Мейсон и другие!

3.

Утечки в воздуховодах (включая утечки в домах)

Более 90% домов в Северной Америке имеют системы воздуховодов с небольшими отверстиями и трещинами. Это снижает уровень комфорта и увеличивает затраты на отопление и охлаждение.

Министерство энергетики сообщает нам, что типичная система воздуховодов имеет утечку от 35% до 50%. Это означает, что от 35% до 50% воздуха, предназначенного для прохождения от кондиционера до определенной части дома, не доходит до места назначения.

В мире энергоэффективности жилых помещений, если воздуховод не находится на чердаке или в подвальном помещении, где из-за утечки возникают большие потери энергии, его часто игнорируют. Общая причина этого заключается в том, что если воздух просачивается внутрь дома, это не так уж важно, потому что он все еще находится внутри кондиционируемого помещения и, по сути, нагревает или охлаждает дом. Эта линия рассуждений имеет смысл только в том случае, если вы беспокоитесь только о потерянной энергии, а не о комфорте комнат, которые вы пытаетесь обогреть и охладить.

Это не значит, что утечка за пределы кондиционируемой зоны не влияет на комфорт. Это, безусловно, так и есть — в значительной степени! Но воздух, не попадающий в предназначенные помещения, также влияет на комфорт, независимо от того, просачивается он внутрь дома или нет. Герметизация системы изнутри с помощью процесса, известного как Aeroseal, может увеличить поток воздуха до 50%!

После того, как весь воздух, который пытается произвести вентиляционная установка, будет учтен, важно сбалансировать систему воздуховодов, чтобы убедиться, что в каждую комнату поступает предусмотренное количество воздуха. Как обсуждает Дейв Ричардсон из Национального института комфорта в своей статье в блоге «Система воздуховодов со стороны здания», утечка воздуха и уровень изоляции дома могут играть такую ​​же большую роль в плохом воздушном потоке, как и сами воздуховоды.

Испытываете плохой поток воздуха из системы отопления или охлаждения вашего дома в Цинциннати? Позвоните нам сегодня по телефону (513) 621-4620 или , свяжитесь с нами онлайн прямо сейчас!

4.

Недостаточно вентиляционных отверстий для рециркуляции воздуха

Типичная система HVAC с принудительной подачей воздуха представляет собой систему с замкнутым контуром. В идеальном мире он производит определенное количество воздуха, и этот воздух распределяется по всему дому, поэтому такое же количество воздуха возвращается из дома, кондиционируется, а затем перераспределяется.

Каждая зона, получающая измеренное количество воздуха, также должна иметь возможность возвращать такое же количество воздуха в систему. Если возврат недостаточен:

• Зона становится под давлением.
• Объем воздушного потока, который он может получить, ограничен.

Принцип аналогичен выдуванию в соломинку: пока оба конца открыты, вы можете вдувать столько воздуха, сколько позволяет размер соломинки. Но как только вы ограничиваете один конец, количество воздуха, которое может пройти через соломинку, становится ограниченным. Полностью закройте один конец, и количество воздуха, которое вы можете вдувать, станет ограниченным!

Вы испытываете неравномерное отопление и охлаждение в вашем доме? Позвоните в компанию National Heating & Air Conditioning сегодня по телефону (513) 621-4620, чтобы узнать больше о наших услугах в области ОВКВ в Цинциннати, штат Огайо!

5.

Вентиляционные отверстия или слишком большие воздуховоды

Воздух проходит через воздуховоды и попадает в нужное место, поддерживая правильное статическое давление. Если воздуховод слишком большой, давление воздуха упадет, так и не достигнув нужного места.

Однако чаще воздуховод слишком мал. Это приведет к ограничению до такой степени, что измеренный объем воздушного потока не достигнет намеченного пункта назначения.

Готовы помочь восстановить поток воздуха в вашем доме в Цинциннати? Свяжитесь с Национальным отоплением и кондиционированием воздуха сейчас !

Устранение проблем с низким расходом воздуха с помощью National Heating & Air Conditioning

От заблокированных или негерметичных воздуховодов до забитых фильтров и грязных змеевиков. суть ваших проблем и предложить доступные, надежные результаты.

В компании National Heating & Air Conditioning мы понимаем, что низкий поток воздуха обычно является результатом одной или нескольких проблем, требующих ремонта или обслуживания ОВКВ. Профессиональная проверка систем отопления и охлаждения позволяет нашим специалистам:

• Проводить надлежащие проверки и диагностические тесты
• Оцените, что вызывает низкий поток воздуха в вашем доме
• Предоставляет вам варианты, на которые вы можете рассчитывать, чтобы улучшить общий воздушный поток в вашем доме

Страдаете от плохой циркуляции воздуха в вашем доме? Если вы живете в Большом Цинциннати, Северном Кентукки или Юго-Западной Индиане, Форест-Парк, позвоните нам сегодня по телефону (513) 621-4620, чтобы получить надежные услуги вентиляции и ОВКВ!

3 Причины низкого расхода воздуха

К Воздух по запросу

20 июня 2014 г.

• Проверьте наш
• Мы нанимаем

Одним из основных признаков серьезной неисправности системы кондиционирования воздуха (или воздушного отопителя) является падение потока воздуха, поступающего из регистров в помещения. Вы, вероятно, сначала заметите это как неравномерное охлаждение в комнатах и ​​длительный период времени, необходимый для достижения желаемой температуры. Когда вы проверяете вентиляционные отверстия и обнаруживаете, что воздух выходит очень медленно, пришло время вызвать специалистов по ремонту кондиционеров для изучения проблемы.

Существует несколько различных причин, по которым поток воздуха из вашей системы охлаждения может снизиться, и для определения конкретной причины и ее устранения потребуются обученные специалисты. Доверьтесь специалистам по ОВК из Air On Demand, когда вам понадобится ремонт кондиционера в Южном Майами, Флорида. У нас есть штат технических специалистов, сертифицированных NATE, чтобы убедиться, что вы получите ремонт вашего охлаждения самого высокого качества, быстро и правильно с первого раза.

3 Возможные причины низкого расхода воздуха

• Засорение воздушного фильтра:  Это наиболее распространенная причина низкого расхода воздуха, которую легко предотвратить. Воздушный фильтр в вашем кондиционере улавливает частицы внутри воздуха, которые проходят через возвратное вентиляционное отверстие, чтобы предотвратить их повреждение внутренней части шкафа. Через месяц регулярного охлаждения фильтр будет содержать большое количество пыли, ворсинок и другого мусора внутри, что перекроет поток воздуха в систему и из нее. Меняйте фильтр раз в месяц в течение лета (и в любое другое время, когда кондиционер работает регулярно), чтобы этого не происходило, и вызывайте ремонт, если это вызвало серьезное снижение воздушного потока.
• Негерметичный воздуховод:  Проблема может быть связана не с самим кондиционером, а с системой вентиляции, распределяющей воздух. Утечки из-за разрывов и отверстий внутри воздуховодов могут привести к падению давления воздуха в системе вентиляции, иногда на 50%. Для этого нужны специальные специалисты по ремонту воздуховодов: они выявят протечки в системе вентиляции и загерметизируют их.
• Неисправности вентилятора:  Вентилятор в системе обработки воздуха (внутренний блок кондиционера) направляет воздух из возвратных вентиляционных отверстий через змеевик испарителя, а затем в воздуховод.
