Технические характеристики козловых кранов
Параметр Диапазон Описание
Г/п, т до 50 до 400 Номинальная грузоподъемность – максимальная масса, которую может поднять кран. В номинальную грузоподъемность включается масса грузозахватного устройства. Помимо механизма основного подъема, в козловых кранах могут устанавливаться 1 или 2 механизма вспомогательного подъема, которые служат целям быстрого перемещения грузов небольшой массы. Параметры грузоподъемности для каждого механизма подъема указываются отдельно.
Пролет L, м до 40 до 60–80 Пролет – расстояние между осями подкрановых путей.
Высота подъема H, м до 18 до 30 Высота подъема – это расстояние от пола до центра зева крюка в верхнем положении. Параметр зависит от необходимой высоты подъема груза и ограничивается лишь высотой потолка (при установке крана в помещении).
Вылеты консолей Lk, м 3.6, 4.5, 6.3 – в однобалочных кранах; 6.3, 8 – в двухбалочных козловых кранах; иные параметры – по индивидуальному проекту Длина консоли – расстояние между осью рельса подкранового пути и центром зева крюка грузозахватного механизма в его крайнем положении. Козловой кран изготавливается бесконсольным, с одной (правая/левая) или двумя консолями. Левая и правая консоли могут иметь разные значения длины.
Скорости рабочих механизмов движения, м/мин подъема груза: 8–16 м/мин; передвижения грузовой тележки/тали: 24, 30, 48/20 м/мин; передвижения крана: 20–100 м/мин Скорость движения механизмов напрямую зависит от грузоподъемности крана. Передвижение тележки и самого крана по крановым путям обычно осуществляется приводными колесами, приводимыми в движение центральным или раздельным приводом. В последнем случае каждая ходовая тележка и каждое приводное колесо имеют свой двигатель.
Режим работы (ГОСТ 25546-82) 3К, 5К, 7К согласно ГОСТ 25546-82 «Краны грузоподъемные. Режимы работы», краны изготавливаются следующих типов: 3К (облегченный режим работы), 5К (нормальный режим работы), 7К (тяжелый).
Температура окружающей среды –20°…+40° С, –40°…+40° С Два варианта: –20°…+40° С стандартное исполнение, –40°…+40° С низкотемпературное исполнение.
Климатическое исполнение (ГОСТ 15150) У1, У2, У3, У4 Буква и цифра расшифровываются последовательно: У – для умеренного климата; Категория размещения: 1 – на открытом воздухе, 2 – под навесом или в помещении, где условия такие же, как на открытом воздухе, кроме солнечной радиации, атмосферных осадков, 3 – в помещении без искусственного регулирования климатических условий, 4 – в закрытом помещении с искусственным регулированием климатических условий (вентиляция, отопление).
Тип кранового рельса Р24, Р43 – для кранов низкой грузоподъемности до 12.5 т; Р50, КР 70, КР 100 – до 50 т Выделяют типы крановых рельс: железнодорожные (ГОСТ 7173-54), крановые (ГОСТ 4121-76).
Нагрузка на колесо, kH   Высчитывается для рабочего и нерабочего состояния. Для определения параметра необходимы: по ГОСТ 3569-74 тип колеса (двухребордное, одноребордное), нагрузка на рельс, диаметр, ширина поверхности катания, радиус, тип рельса.
Система управления краном релейно-контакторная; с частотным регулированием; тиристорная   Традиционная система управления краном – релейно-контакторная. Из-за частого нарушения соединений между контактами характеризуется малой степенью надежности в сравнении с другими системами управления.
С помощью частотного управления достигается высокая плавность и точность позиционирования груза. Система отличается сниженным энергопотреблением и износостойкостью. Тиристорное управление актуально в средах с повышенным содержанием пыли, влаги (цементное, горнодобывающее, металлургическое производство, порты). Бесконтактная схема включения двигателей не подвержена выгоранию; другое преимущество системы – относительно низкая стоимость.
Тип управления краном подвесной пульт, радиоуправление, стационарная кабина, подвижная кабина При любом типе управления доступны все функции грузоподъемной машины. С пола кран управляется пультом ДУ. Управление по радиоканалу осуществляется из любой точки в пределах радиуса до 100 м. Последний тип управления – стационарной/передвижной кабины.
Питание крана только троллеями, только кабелем, комбинированное Электропитание для движения крана чаще всего осуществляется подводом троллейной линии, прокладывается вдоль всего кранового пути. Энергию с троллеев снимают контакты скользящего типа. Электропитание двигателей механизмов перемещения и подъема грузовой тележки также осуществляется с помощью троллея, проложенного вдоль пролета, или гибкого кабеля (гирляндная кабельная система).
Род тока, частота, Гц переменный, трехфазный, 380 В, 50 Гц
Назначение крана Указывается отрасль и среда эксплуатации Для металлургической отрасли; для перегрузки гравия, щебня и другого сыпучего материала; для транспортировки габаритных грузов в помещении, общепромышленного назначения и т. д.
Тип грузозахватного органа крюк, грейфер, магнит, траверса Если требуется транспортировать хрупкие грузы, для уменьшения раскачивания грузозахватное устройство снабжается жестким подвесом. Если есть необходимость в повороте груза, грузоподъемную тележку снабжают поворотной частью.
Дополнительные опции Кабельный барабан Если к крюку крана подвешивается электромагнит, то для питания электромагнита на тележке устанавливают кабельный барабан. Зубчатой передачей кабельный барабан связывается с канатным барабаном, в результате кабель опускается или поднимается вместе с движением электромагнита.
Комплектация кабины управления кондиционер
Ограничитель грузоподъемности Автоматически отключает механизм крана при превышении номинальной грузоподъемности.

Кран мостовой двухбалочный 20 т

Мостовое крановое оборудование используется для подъемно-транспортных работ, погрузке и разгрузке в цеховых и складских помещениях. С этой целью часто устанавливают кран мостовой двухбалочный грузоподъемностью 20 тонн. Это оборудование может быть использовано для проведения общих, специальных или металлургических работ. Часто этот механизм используется в металлургии в литейных, ковочных цехах, а также может быть оборудован подвесом траверсы в гибком исполнении. Также мостовой кран 20 тонн может быть штыревым, грейферным, магнитным, колодцевым и т. д.

Электрический привод

У такого оборудования привод может быть ручным или электрическим. Используются краны ручного привода для выполнения ремонта, монтажа, вспомогательных работ по подъему и транспортировке. Скорость подъема и передвижения этого механизма очень невысока. В отличие от крана с ручным управлением, электрический кран мостовой 20 тонн может быть использован намного шире. Для удобства работы механизма, такой кран может быть оснащен редукторами, тормозами, стопорящими движение колес.

Кран мостовой грузоподъемностью 20 тонн устанавливается в различных цехах, на складах, а также для поднятия и транспортирования груза на открытом воздухе. В зависимости от требований, мостовой двухбалочный механизм может укомплектовываться магнитами, ковшом или грейфером.

Крановое оборудование может иметь пролет 4,5-34,5 метра, соответственно от этого зависит и то, сколько весит мостовой кран 20 тонн. Такой механизм очень выгоден и удобен, так как расширяет возможности подхода главного крюка за счет использования консольной грузовой тележки. Причем в этом случае практически отсутствуют так называемые «мертвые зоны».

В качестве оборудования общего назначения может использоваться мостовой кран 20 т. с пролетом 10,5-34,5 м, работающий в режиме А5, А7. По конструкции подъемный механизм является двухбалочным, может быть использован, как в общем, так и в специальном назначении. Устанавливается это крановое мостовое оборудование в складах, цехах, а также на открытых пространствах.

Помимо этого, такое крановое оборудование может быть дополнительно укомплектовано радиоуправлением, частотным преобразователем, прибором плавного пуска. Также при комплектации может быть установлена электрическая таль. При необходимости возможно изготовление кранового оборудования в «северном» исполнении.

Козловые краны — описание, характеристики

Сборка бетонных протяженных конструкций или бетонирование протяженных участков преимущественно выполняется при помощи козловых кранов. Оборудование удобно для выполнения больших объемов работ на крупных площадках.

Блок: 1/9 | Кол-во символов: 224
Источник: https://avtokrany.guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov

Особенности крановой установки

Устройство козлового крана

Козловые краны относятся к мостовой разновидности кранового оборудования. Они базируются на опорах. Название получили благодаря сходству со строительными конструкциями – козлами. Опоры могут быть на одной или двух стойках, перемещаются по направляющим рельсовым путям на прочном бетонном фундаменте. От качества и параметров укладки рельсового пути зависит эффективность и производительность крановой установки.

Перемещение моста на высоких опорах обеспечивает высокую грузоподъемность и возможность работы на обширных площадках. По сравнению с кранами мостового типа, краны КК более мобильны. На мостовом пролете движется и грузовая тележка, к которой прикрепляют такие устройства, как магнит, крюк, траверс.

Применение находят и полукозловые установки, движущиеся по рельсовым путям разных уровней укладки. Краны КК оборудуются устройствами, обеспечивающими движение установки, тележки и подъем грузов.

Блок: 2/9 | Кол-во символов: 963
Источник: https://avtokrany.guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov

Назначение

В базовом виде козловые краны предназначаются для обслуживания:

Особенности кранового оборудования

  • складских площадок;
  • грузовых дворов;
  • промышленных объектов;
  • контейнерных площадок;
  • железнодорожных станций;
  • открытых площадок предприятий.

Козловые краны работают с длинномерными, штучными, крупногабаритными грузами, в зависимости от установленного грузозахватного устройства. В железнодорожной области козловые краны используются для погрузки тяжеловесов, емкостей, металла, строительных материалов, продуктов лесозаготовки.

Блок: 3/9 | Кол-во символов: 536
Источник: https://avtokrany.guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov

Полезная информация о козловых кранах КК-12.5

Козловые краны используются при постройке объектов промышленного назначения, а также для погрузочно-разгрузочных работ в доках, складах и ангарах.

Блок: 3/3 | Кол-во символов: 205
Источник: http://truck-auto.info/spectexnika/krany-i-manipulyatory/1210-kran-kozlovoj-b-u-kk-20-32.html

Козловой кран очень удобен в эксплуатации, так как способен передвигать огромные грузы и при этом не занимать много места на земле. Оборудование доставляется до пункта назначения в разобранном виде, а собирается уже непосредственно в месте эксплуатации.

Козловой кран передвигается по рельсам, поэтому для его установки необходима ровная поверхность. Для этого перед сборкой и монтажом подъемного механизма на месте его установки делается фундамент, на который устанавливают рельсы.

Основные технические характеристики козлового крана КК-20-32:

    • грузоподъемность — 20 тонн;
    • крановый пролет — 32 метра;
    • максимальная высота подъема — 8,65 метра;
    • рабочий вылет консоли — 7 метров;
    • скорость подъема — 4,4 метра в минуту;
    • скорость передвижения подъемного механизма — 24 метра в минуту;
    • скорость передвижения крана по рельсам — 25 метров в минуту;
    • коэффициент грузовой устойчивости — 2,2;
    • общий вес всей конструкции — 50 тонн;
    • рабочее напряжение — 380 Вольт;
    • рабочая частота — 50 Герц.

Управление осуществляется из кабины. Подъемный механизм имеет очень плавный ход и высокую точность движений. Это позволяет перемещать даже самые хрупкие виды грузов.

Кран изначально предназначался для эксплуатации под открытым небом, поэтому в его конструкцию был заложен высокий запас прочности. До сих пор успешно используется оборудование, которое было выпущено более 30 лет назад. Поэтому, если вовремя проводить сервисное обслуживание, кран будет служить не одно десятилетие.

Приобрести козловые краны можно либо у заводов изготовителей, либо на вторичном рынке. Второй вариант позволяет сэкономить внушительную сумму денег. Вообще покупка техники уже бывшей в использовании достаточно популярна на территории России. Это связано с лояльным уровнем цен. Например, цены на б/у лесовоз Урал с манипулятором в среднем по стране в 2-3 раза ниже, чем стоимость новой спецтехники.

Доверяй погрузку и перемещение тяжелых предметов надежным козловым кранам КК-20-32!

Блок: 2/3 | Кол-во символов: 2148
Источник: http://truck-auto.info/spectexnika/krany-i-manipulyatory/1210-kran-kozlovoj-b-u-kk-20-32. html

Классификация

По предназначению КК можно разделить на 3 группы:

  • общего назначения — перегрузочные, используются для погрузки/разгрузки разных грузов на открытых производственных/складских территориях и в закрытых помещениях типа ангаров, грузоподъемность = 3,2-50т;
  • строительномонтажные: сборка промоборудования, кораблестроение, монтаж крупногабаритных ЖБИ, опоры и фермы мостов, г/п = 300-400т.

Кстати ЖБИ различного назначения вы можете заказать на сайте http://okgbk.ru/ Комбината Железобетонных Конструкций. Там большой ассортимент и выгодные цены.

Оборудованы обе категории в своем большинстве крюковой подвеской, длина пролёта = 8-80м, высота подъёма = 7-30м.

  • специальные: судостроение, ГЭС, ТЭС, обслуживание плотин, шлюзов. Оборудуются спец.грузозахватами: грейферами, электромагнитами,клещевыми захватами, дополнительно механизируются монтажной стрелой, консольно-поворотным краном и пр.

Выпускаются спецкраны больших типоразмеров, которые могут рассчитываться вместе с проектом возводимого сооружения, например, ГЭС или моста.

Грузоподъемность — до 900т, величина пролета ≈ до 130м, высота подъема — до 80м.

Козловые краны бывают самомонтирующиеся, остальные монтируются при помощи специальной техники.

Производятся разные типоразмеры КК, модели имеют большой диапазон технических параметров:

  • грузоподъемность — от 5 до 1600т;
  • высота подъема груза — от 3 до 100м;
  • пролеты — от 20 до 130м;
  • скорости подъема груза — от 0,1 до 32м/мин;
  • передвижение кранов — до 100 м/мин, тележек — до 40м/мин.

По грузоподъемности все модели можно условно разделить на 3 категории:

  • 5-10т;
  • 12-50т;
  • Краны с предварительным напряжением ригеля, с грузоподъемностью — от 15 до более 50т.

Предпочтительное применение находят козловые краны с гибкой подвеской груза — крюковые, а также грейферные (ККТГК) и магнитные (ККМ).

У некоторых моделей, есть возможность удлинения ригеля и опор за счет вставок. Это позволяет изменить г/п от 15 до 50т, пролет—от 32 до 62м и высоту подъема  — от от 7 до 30м.

Блок: 4/8 | Кол-во символов: 1832
Источник: http://promspectehcentr.ru/stroitelnaja/krany/kks-10.html

Устройство и основные узлы

Устройство козловых кранов и их параметры зависят от конструкции модели и ее предназначения.

Общие основные узлы для всех козловых кранов:

Устройство козловых кранов

  • мостовой пролет из ферм, выполненных из металла;
  • грузовая вагонетка, двигающаяся по мосту;
  • опоры на двух или одной стойке;
  • платформы;
  • подъемные механизмы.

Конструктивно большинство кранов одинаковы. Они состоят из решетчатых ригелей, которые опираются на стойки. Ригели состоят из двух ферм, которые соединяются по поясам. На верхнем поясе укладываются рельсовые пути, по которым идет тележка.

На жесткой опоре размещена кабина управления. В некоторых моделях она может находиться на грузовых вагонетках. Опоры попарно связаны с балками, которые оборудуются передвигающим механизмом и ходовыми колесами. В моделях с высокой грузоподъемностью опорные балки оснащены двухколесными балансирными телегами.

В козловых кранах средней и высокой грузоподъемности металлические конструкции состоят из одинаковых узлов и отличаются только числом секций, соединенных чистыми болтами. Электричество от внешних сетей подается гибким кабелем.

Блок: 5/9 | Кол-во символов: 1122
Источник: https://avtokrany.guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov

Виды тележек

Оборудование для козловых кранов бывает таких типов:

Виды грузовых тележек козловых кранов

  • монорельсовые – быстро износятся и обладают низкой устойчивостью;
  • двухрельсовые – дополняются монорельсовыми каретками;
  • канатные – используются редко ввиду низкой прочности канатов;
  • самоходные тележки – передвигаются по направляющим.

Последний тип тележек наиболее востребован благодаря их прочности, удобству и устойчивости к износу. Грузоподъемное оборудование козлового крана устанавливается на самоходную тележку или мост. При использовании канатных тележек – стационарно.

Блок: 7/9 | Кол-во символов: 581
Источник: https://avtokrany.guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov

Фото ККТ и ККС

Разные модели козловых кранов представлены на фото.





Блок: 7/8 | Кол-во символов: 76
Источник: http://promspectehcentr.ru/stroitelnaja/krany/kks-10.html

Видео ККТ-5 и ККС-10

На видео показано, как монтируют и демонтируют ККТ-5 и ККС-10:

Блок: 8/8 | Кол-во символов: 115
Источник: http://promspectehcentr. ru/stroitelnaja/krany/kks-10.html

Сфера применения

Козловые краны привлекают к таким работам:

Описание основных узлов козлового крана

  • перегрузочные складские работы;
  • монтаж сооружений промышленного и гражданского назначения;
  • погрузка и разгрузка материалов в морских портах, на железнодорожных станциях;
  • лесозаготовка, промышленное производство;
  • монтажные и строительные работы;
  • обслуживание объектов гидротехники;
  • производства железобетонных изделий.

Козловую технику используют и для ремонтных работ над оборудованием с большими габаритными параметрами.

Видео по теме: Монтаж козлового крана

Блок: 9/9 | Кол-во символов: 567
Источник: https://avtokrany. guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov

Кол-во блоков: 12 | Общее кол-во символов: 9711
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://avtokrany.guru/vidy/kozlovye/opisanie-parametry-i-modelnyj-ryad-kozlovyh-kranov: использовано 6 блоков из 9, кол-во символов 3993 (41%)
  2. http://promspectehcentr.ru/stroitelnaja/krany/kks-10.html: использовано 3 блоков из 8, кол-во символов 2023 (21%)
  3. http://truck-auto.info/spectexnika/krany-i-manipulyatory/1210-kran-kozlovoj-b-u-kk-20-32.html: использовано 2 блоков из 3, кол-во символов 2353 (24%)

Кран ручной козловой КР2. Производство крана КР2

Кран ручной козловой КР-2М – мобильный компактный железнодорожный грузоподъёмный механизм, с помощью которого поднимают и перемещают рельсы всех типов по железнодорожным путям с шириной колеи 1520 мм при строительстве, ремонте и текущем содержании пути.

Съёмный цепной кран КР-2М является самым распространённым решением путейцев при поднятии и перемещении рельс, инструментов и элементов верхнего строения пути вдоль железнодорожного полотна. При длине рельса до 12,5 метров, как правило, обходятся одним козловым краном, при необходимости замены рельса длиной более 12,5 метров по технологии рекомендуется использовать два ручных крана. Практика показывает, что рабочий грузоподъемный комплект состоит из двух кранов КР-2М, что обеспечивает эффективный и быстрый способ ведения путевых работ без привлечения тяжелой путевой техники. Применение ручных путевых кранов КР-2М позволяет путейцам в разы сократить стоимость локального ремонта пути.

Преимущества

  • Мобильный, компактный, грузоподъёмный
  • Крепкая и надёжная рама
  • Наличие тормозного устройства перемещения каретки
  • Выдвижная опора позволяет производить работы вне колеи
  • Максимальная безопасность при работе, рабочий находится вне зоны подъёма груза
  • Электрически изолированные колеса для исключения сигналов автоблокировки
  • Защитный кожух каретки
  • Встроенные транспортировочные ручки для перемещения или быстрого демонтажа с пути
  • Доступны модели крана для колеи шириной 750, 1350, 1435 мм
  • Опционально доступна планетарная лебедка

Технические характеристики КР-2М

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Грузоподъёмность 1200 кг
Поперечное перемещение груза 1130 мм
Высота подъёма 450 мм
Габаритные размеры, ДхШхВ 1900х775х840 мм
Масса 97кг



Где купить кран цепной съёмный КР-2М, где выгодная цена на путейский портальный кран?

На протяжении нескольких десятков лет мы производим мобильные, надёжные краны для путейцев. Они прошли испытания временем в МПС и РЖД. Наши инженеры внесли множество изменений с учетом пожеланий и замечаний работников железных дорог. Железнодорожники используют рельсовый подъемник КР-2М при замене изношенных рельсов на новые. Мобильные, снабженные электроизоляционными колесами ручные рельсовые краны КР-2М позволяют не нарушать световую сигнализацию семафоров, сигналов автоблокировки во время работ, быстро перемещать рельсы вдоль ж/д пути, облегчая работу путейцам, экономя деньги и время.

Работайте с заводом-изготовителем напрямую, у такого партнёрства много плюсов:

  • Портальные краны КР-2М всегда в наличии на складе;
  • Качество и долговечность рамы и всех механизмов;
  • Технологические и производственные возможности позволяют производить до 600 кранов в месяц;
  • Лучшая цена завода-изготовителя;
  • Гарантийное и послегарантийное обслуживание;
  • Всегда в наличии запасные части;
  • Оперативная отгрузка за счет отлаженной десятилетиями логистики.

Если Вы решили купить или заказать козловой ручной кран КР-2М (аналоги КР2, КП-1350, КР-2), Вам достаточно связаться с отделом продаж завода по электронной почте: [email protected] или по телефону: +7(86137)5-45-96

Подразделения козловых кранов

Козловой кран – представляет собой специальное оборудование, которое используется в погрузочно-разгрузочных целях.

В тех случаях, когда строители проводят бетонированием конструкций либо же занимаются непосредственной сборкой бетонных массивов больших размеров, то козловые краны применяют для того, чтобы подавать телеги с бетоном, либо же для монтажа тяжелых бетонных блоков.

Если строители проводят монтаж больших металлоконструкций, то такие краны используются, чтобы собирать пролетные строенные мосты.

За счет больших пролетов на таких кранах строители могут быстро и качественно прокладывать между их опорами железнодорожные пути как нормальной, так и узкой колеи. Такая возможность гарантирует высокую пропускную способность во время сборки.

Козловой кран: основные характеристики, разновидности и особенности.

Если следовать общепринятой классификации − то такая техника разделяется на модели для общего назначения, монтажные модели, а также козловые краны по специальному назначению. Если более детально говорить о первом варианте, то они в свою очередь тоже разделяются на крюковые электрокраны, которые допускают высоту подъёма не более 9 метров, а их грузоподъёмность колеблется от 3 до 32 тонн. Эти модели используются для подъёма и разгрузки груза на открытой местности. Что касается монтажных вариантов, то их пролет может достигать до 80 метров, высота поднятия груза у них не превышает 30 метров, а общая грузоподъёмность не более 400 тонн. Такие краны чаще всего используются для монтажа специальной сборной техники. Особое внимание следует уделить кранам особого назначения. Такая техника может выполнять перечень задач, связанных с работой гидротехнических конструкций. Также они используются для работы на контейнерных терминалах.

Наиболее важные технические параметры при выборе козлового крана:

  • протяжность пролета;
  • какой вес он может поднимать;
  • на какую высоту сможет поднять груз;
  • на сколько быстро передвигается кран с грузом и без него;
  • оптимальные погодные условия для эксплуатации.

Среди широкого ассортимента техники, которую продает «РусТальКран» можно найти самые различные виды грузоподъёмных кранов. Характерной особенностью этой кампании является приемлемая ценовая политика на продаваемый товар, а также другие выгодные условия для покупателей.

Разновидности козловых кранов по объему грузоподъёмности:

  • техника общего назначения. Используется для решения стандартных задач, которые возникают на производстве;
  • техника строительно-монтажного назначения. Является первым помощником во время работы на масштабных территориях;
  • техника специального назначения. Применяется для успешного решения конкретных задач.

ККГЗ-25-32 – Кран козловой

Режим работы А4
А6
Скорость подъёма, м/с
0.08/0.16 ± 15%
0.24 ± 15%
Грузоподъёмность, т
крюковое исполнение 25/20

грейферное исполнение
11
Скорость передвижения, м/с
крана
0.86 ± 15%
грузовой тележки
0.69 ± 15%
Высота подъёма, м
крюка
9. 0

грейфера закрытого

6.8
Глубина опускания грейфера ниже уровня рельса

4.0
Ёмкость грейфера, м³

3.0
Нагрузак на колесо ходовой тележки, кН
350
Тип подкранового рельса
Р50
Установленная мощность, кВт
85
Род потребляемого тока
переменный 360 В

ООО Петрокаб – Кабина козлового крана \

Козловой кран — кран, у которого несущие элементы конструкции опираются на крановый путь при помощи двух опорных стоек.

Козловые краны применяют обычно для обслуживания открытых (реже крытых) складов, главным образом штучных грузов, контейнеров и лесных грузов, для монтажа сборных промышленных и гражданских сооружений, обслуживания гидроэлектростанций и секционного монтажа в судостроении. Они изготовляются преимущественно крюковыми или со специальными грузозахватными устройствами. Пролёты кранов общего назначения обычно 4—40 м; при обслуживании судостроительных стапелей до 170 м. Грузоподъёмность таких кранов составляет 3—50 т, а при обслуживании гидроэлектростанций и стапелей достигает 400—800 т (в отдельных случаях 1600 т — две тележки по 800 т). Передвижение кранов (скорость 20—100 м/мин) часто является рабочим движением; при малых грузоподъёмностях в качестве грузовой тележки используются самоходные электрические тали. Для монтажа крупных изделий (например, в судостроении) применяют краны с 2-мя грузовыми тележками, позволяющими кантовать груз на весу. Краны строительного назначения, имеющие переменное место работы, выполняются самомонтирующимися.

Устройство кабины управления козлового крана

Кабина управления козлового крана закрепляется на мост козлового крана и комплектуется элементами управления, которые позволяют управлять оборудованием непосредственно сверху, благодаря чему крановщик имеет полный обзор ремонтно-строительной или складской площадки.

Как правило, кабина козлового крана устанавливается и неподвижно закрепляется в таком месте балки, с которого можно беспрепятственно следить за всем маршрутом следования грузовой тележки.

Кабина управления козлового крана, фото которой в разных комплектациях представлены в разделе «Галерея», оборудуется удобным креслом и панелью управления, на которой  располагаются все необходимые кнопки, джойстики и рычаги. Также по Вашему специальному проекту, в кабину может быть добавлено любое вспомогательное оборудование.

Купить кабину управления козлового крана можно воспользовавшись формой обратной связи на нашем сайте. Доставить любое оборудование «ПетроКаб» возможно самовывозом с производственных площадок компании в любую точку России.

Комплектация кабин управления козловыми кранами
  1. Конструкция кабины крановщика выполнена из стальных трубчатых секций, сваренных с помощью электросварки, образуя прочный каркас, способный выдерживать большие механические нагрузки и вибрации
  2. Минеральная негорючая звукоизоляционная и теплоизоляционная вата толщиной 50 мм плотно зажата стальными металлическими листами толщиной по 2,5 мм.
  3. Пол сделан из многослойных съемных панелей и покрыт диэлектрическим ковриком. Кабели и провода проходят под поверхностью пола. В подпольном пространстве предусмотрен тоннель для прокладки кабельных трасс, необходимых для подключения электрооборудования, размещенного в колонках кресла-пульта.
  4. Окна прозрачные и могут быть выполнены из триплекса или каленого стекла. Возможна установка стеклопакетов из этих материалов.
  5. Фронтальное верхнее окно и боковые верхние окна открываются наружу на газовых пружинах. Стекла установлены изнутри кабины при помощи прижимных уголков, позволяющих произвести легкую замену стекла. Для безопасности применяется тройное ограждение всех стекол по периметру кабины.
  6. Защитные решетки на нижних стеклах состоят из двух частей: верхние – съемные для возможности очистки стекла, нижние – несъемные.
  7. Лампа на потолке 2×18 Вт с выключателем, питание 220 В. Лампа подключена проводами, которые выведены под пол.
  8. Возможно лакирование и покраска по выбору Заказчика в соответствии с классификацией цветов RAL. Согласно требованиям ГОСТ: внешняя поверхность – желтая RAL 1003, внутренняя – серая RAL 7047.

Возможные опции кабин крановщика козлового крана
  • Неповоротный кресло-пульт КП-3 (ширина колонок 300 мм)
  • Поворотный кресло-пульт КП-4-250 (ширина колонок 250мм)
  • Поворотный кресло-пульт КП-5 (без тумб)
  • Неповоротный кресло-пульт КП-6 (ширина колонок 250 мм)
  • Поворотный кресло-пульт КП-8 с обогревателями (общая мощность 4 кВт)
  • Поворотный кресло-пульт КП-9 с пластиковыми тумбами
  • Поворотный кресло-пульт ZR-12
  • Поворотный кресло-пульт Компакт (ширина колонок 150 мм)
  • Кондиционер Сплит-система на 2,5 кВт, 220В
  • Оконный кондиционер на 2,5 кВт, 220В
  • Двойное остекление 6+10+6мм  (требуется при низких температурах)
  • Дворник-пантограф с бачком омывателя
  • Обогрев: тепловая завеса 3 кВт, 220В
  • Тепловентилятор 2 кВт, 220В
  • Входная съемная площадка с калиткой: 1,1×1,0×1,6м (пол из рифленки)
  • Лестница
  • Решетчато-прессованный настил входной площадки
  • Концевой выключатель калитки входной площадки ВПК- 2112
  • Автоматические рулонные шторы на все окна
  • Зеркало заднего вида
  • Откидное сидение стажера
  • Комплект (светильник, розетка, огнетушитель с кронштейном, крючок для одежды, карман для документации)
  • Устройство эвакуации крановщика «САМОСПАС»
  • Металлический карман для документации.
  • Огнетушитель с креплением.
  • Крючок для одежды.
  • Металлический термос для питья с креплением.
  • Электрический шкаф согласно предоставленной Заказчиком электрической схемы
  • Джойстики управления и прочие элементы управления и контроля согласно предоставленной Заказчиком электрической схемы.
  • Радио, CD-проигрыватель.
  • Металлическая аптечка









Смотреть больше фотографий


Скачать ОПРОСНЫЙ ЛИСТ на изготовление крановой кабины

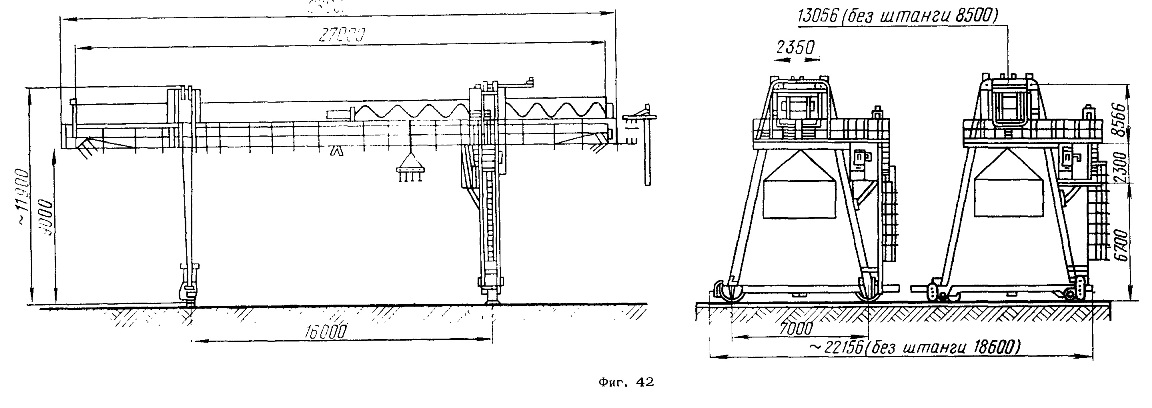

Различные модели козловых кранов, рамы А, типа L, полукозловых кранов и т. д.

О кране
Кран — это такое подъемное оборудование, которое в основном используется для подъема тяжелых предметов и перемещения их в определенные места по горизонтали. Вообще говоря, кран оснащен проволочными канатами или цепями, подъемным канатом и шкивами, что удобно для подъема и транспортировки тяжелых материалов. Как мы все знаем, иногда есть вещи, которые выходят за рамки человеческих возможностей, например, гораздо более тяжелые вещи, человек не может поднять их в другие места, поэтому в этом состоянии кран показывает свои преимущества.Существует множество видов кранов, таких как стреловой кран, мостовой кран, башенный кран, переносной кран, козловой кран и т. д.
О козловом кране
Козловой кран, также называемый портальным краном, представляет собой другую форму мостового крана, обычно козловой кран и мостовой кран (или мостовой кран) могут использоваться взаимозаменяемо. Вся конструкция козлового крана колесная, под несущей главной балкой установлены две стабилизирующие лопасти, которые могут двигаться прямо по колеи на земле.И форма козлового крана такая же, как дверь. Максимальный вес, который могут поднять козловые краны, достигает 500 тонн . Он широко используется в строительной, портовой, складской и других отраслях промышленности для погрузки и разгрузки, а также в обрабатывающей промышленности для сборки тяжелого оборудования.
  • Один из обычных козловых кранов закреплен на месте, что означает, что вещи, которые нужно поднять, должны быть доставлены к крану, но проволочные канаты или цепи могут свободно перемещаться слева направо для транспортировки груза.Этот тип козловых кранов подходит для использования на заводах или в помещении, где они используются для транспортировки вещей на полу, поскольку продукт медленно собирается.
  • Напротив, другие козловые краны могут быть регулируемыми и перемещаться вперед или назад по рельсам на земле. Это намного удобнее, чем стационарные козловые краны.
  • Кроме того, по высоте козловые краны также можно разделить на два вида: фиксированные и регулируемые. Козловой кран с регулируемой высотой предлагает наиболее гибкое подъемное решение с характером перемещения и легко настраивается для обеспечения различной высоты подъема.Вы можете выбрать наиболее подходящий в соответствии с вашими требованиями.
Существуют разные модели козловых кранов. TICO поставляет экономичные козловые краны высокого качества и по разумной цене. Козловые краны в основном следующие:

Козловой кран с электрической лебедкой


Козловой кран с электротельфером представляет собой малый и средний кран с железнодорожным полотном, который соответствует электрической лебедке модели CD1 или MD1. Козловой кран с электротельфером TICO может поднимать грузы от 1 до 50 тонн.Подходящий пролет составляет от 12 до 30 метров, а рабочая температура колеблется от -20 ℃ до + 40 ℃. Козловой кран с электрической лебедкой — довольно распространенный кран, используемый для погрузки или разгрузки материалов на складе или снаружи. Наши основные различные модели:
  • МГА —– кран козловой однобалочный с электротельфером (коробчатого типа).
  • MHH—–кран козловой однобалочный с электротельфером (ферменный).
  • MH II —- двухбалочный козловой кран с электрической лебедкой.

Однобалочный козловой кран типа L


Однобалочный козловой кран типа L обычно используется на открытых грузовых складах и вдоль железной дороги для погрузки и разгрузки вещей. По сравнению с двухбалочным козловым краном MG, однобалочный козловой кран типа L не может быть ограничен пространством при транспортировке более длинных предметов. Более того, высота однокозлового крана типа L немного ниже, когда высота подъема фиксирована, что может снизить затраты. И собственный вес одинарного типа L относительно легкий. TICO предлагает однобалочный козловой кран типа L грузоподъемностью 5-50 тонн.

Двухбалочный козловой кран с рамой


Двухбалочный козловой кран с рамой широко используется на открытом складе, на железнодорожных путях для погрузочно-разгрузочных работ, а двухбалочный козловой кран с рамой – самый распространенный двухбалочный козловой кран.По конструктивному признаку козловые двухбалочные рамные краны делятся на коробчатые-МГ грузоподъемностью 5-320т и ферменные конструкции грузоподъемностью 5-50т.

Полукозловой кран

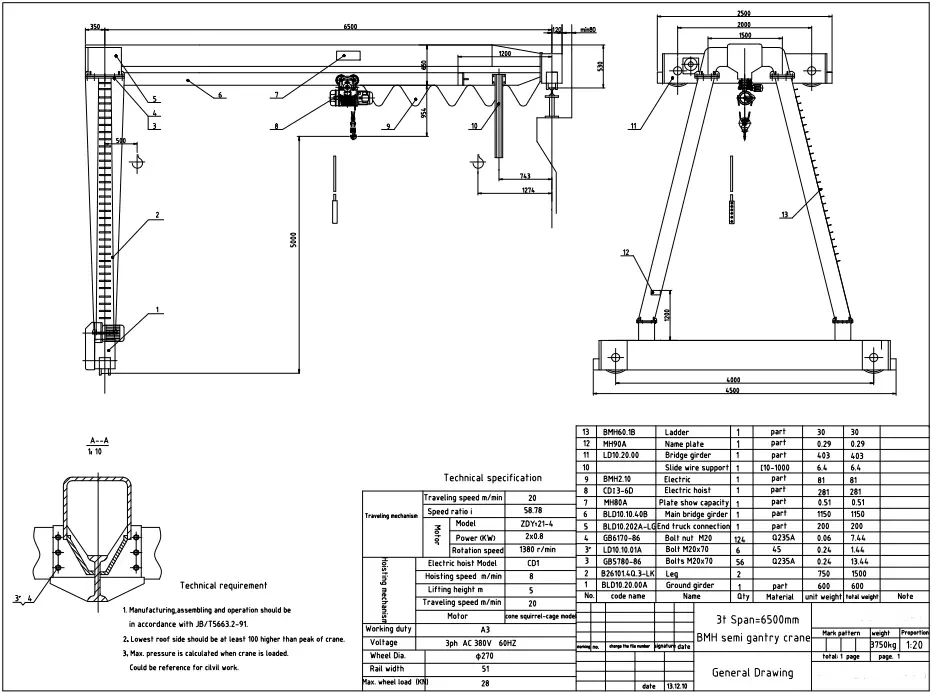

Как следует из названия, полукозловой кран имеет одну ногу с кабиной, а другая сторона опирается на рельсы или наземную железную дорогу, это один из самых популярных козловых кранов на рынке. TICO поставляет двухбалочный полукозловой кран BMG и полукозловой кран с электрической лебедкой .Особенности и преимущества: простая конструкция, простота обслуживания, низкий уровень шума, экономия электроэнергии, отличная взаимозаменяемость деталей и компонентов и т. д. Мы можем предложить различные полукозловые краны с различной грузоподъемностью в соответствии с вашими требованиями.
  • Грузоподъемность: 2- 16т
  • Высота подъема: 6-9м
  • Пролет: 3-30м
  • Режим работы: подвесной переключатель, кнопка управления или дистанционное управление или кабинами

Козловой кран для подъема лодок с резиновыми шинами

Козловой кран для подъема лодок в основном используется для перевозки лодок, имеет следующие характеристики:

  • Он использует электрогидравлическую систему трансмиссии в подъемных и ходовых частях, которая имеет характеристики компактной конструкции, быстрого реагирования, небольшого объема и легкого веса.
  • Он подходит для различных типов лодок благодаря подвижным точкам подъема и динамическому балансу. более того, он может автоматически регулировать угол отклонения для адаптации.
  • Этот кран может экономить энергию благодаря технологии управления, чувствительной к нагрузке.
  • Это хорошо для поверхности корпуса благодаря мягким, но прочным подъемным ремням.
100т-300т мобильный лодочный подъемный козловой кран Основные параметры

Номинальная грузоподъемность (т)

Удельное давление заземления (кг/см²) Уклон (м/мин) Скорость подъема (м/мин) Скорость бега (м/мин) Рабочий окружающий соблазн.(℃)
Полная загрузка Без нагрузки Полная загрузка Без нагрузки
100 11,5 2% 0~2 0~5 0~20 0~35 Ниже 20℃~ выше 50℃
150 11 4% 0~1 0~4 0~20 0~35
200 11. 5 4% 0~2 0~3 0~20 0~35
300 6,5 4% 0~1 0~3 0~20 0~35

Однобалочный козловой кран

Введение однобалочного козлового крана:

Как видно из названия, однобалочный козловой кран очень прочный, обычно используется во дворе или на складе для погрузки и разгрузки вещей, главная балка, опоры и ходовые балки изготовлены из стальных листов.

  • Грузоподъемность: 3-32 тонны
  • Пролет (от рельса до центра рельса): 6 м-35 м
  • Высота подъема: 6м-12м
  • Модель управления: подвесное кнопочное управление, управление в кабине или дистанционное управление на выбор, или две модели управления вместе.

Двухбалочный козловой кран


TICO поставляет двухбалочный козловой кран модели MG для наших клиентов. По сравнению с однобалочным козловым краном грузоподъемность более различна, обычно применяется на железнодорожных станциях или за пределами завода для завершения погрузки или разгрузки материалов. Основными компонентами двухбалочного козлового крана MG являются две балки, четыре опоры, системы передвижения крана, тележка и электрооборудование. Среди них балки и опоры имеют сварную раму коробчатого типа, в механизме перемещения крана используется отдельный привод. Рабочий класс – A3 ~ A7, рабочая температура – в пределах -25 ~ +42 градусов.
  • Грузоподъемность: 5т-250т
  • Пролет: 12м-35м
  • Высота подъема: 6м-30м
Помимо этих козловых кранов, TICO может изготовить козловые краны различных типов в соответствии с требованиями заказчика.Для получения более подробной информации и предложений, пожалуйста, свяжитесь с нами .
Внимание:
Мы все знаем, что козловой кран используется для подъема очень тяжелых грузов, поэтому оператор должен пройти профессиональную подготовку по эксплуатации, а также обратить внимание на некоторые другие вещи. Строго говоря, оператор должен иметь лицензию на эксплуатацию.

Козловой кран РИТЭГ

Козловой кран RTG также является одним из наиболее важных козловых кранов. В нижней части крана установлены резиновые шины, основными характеристиками являются высокая эффективность производства и хорошая маневренность, грузоподъемность составляет от 5 до 250 тонн.Мы можем настроить козловой кран RTG в соответствии с вашими требованиями. Принцип работы козлового крана RTG смотрите в следующем видео.

Свяжитесь сейчас!

ПЕРЕНОСНОЙ АЛЮМИНИЕВЫЙ КОЗЛОВОЙ КРАН ▷ алюминиевые козловые краны

Портативный алюминиевый козловой кран

: компоненты алюминиевого козлового крана с регулируемой высотой, изготовленные из легких экструдированных материалов, легко поднимаются одним человеком. Это обеспечивает экономичную доставку на рабочую площадку и упрощает использование во множестве рабочих областей.

Алюминиевые козловые краны весом от 116 фунтов легки, портативны и чрезвычайно устойчивы под нагрузкой.

Эти полностью алюминиевые порталы быстро собираются и разбираются, что делает их популярными среди подрядчиков, которым требуется высокомобильное подъемное оборудование, которое они могут взять с собой в сервисный грузовик.

Как правило, всего один или два рабочих могут переместить разобранный кран вверх по лестнице, на крышу или в другие сложные места. На месте козловые краны быстро собираются, готовы к подъему и способны точно позиционировать тяжелые объекты, такие как громоздкие блоки ОВКВ.

Поскольку алюминиевые порталы устойчивы к коррозии, они также идеально подходят для холодильных зон и других контролируемых сред, что делает их все более популярными среди подрядчиков по ОВиК.

Портативный алюминиевый козловой кран

Алюминиевый козловой кран

Особенности алюминиевых козловых кранов.

Регулировка высоты крана: Регулировка с шагом 6 дюймов, в комплектах для регулировки высоты используются подпружиненные стальные стопорные штифты, которые автоматически входят в зацепление при достижении отверстий для позиционирования по высоте; регулировать высоту для определенных лифтов, неровных полов или для прохода через дверные проемы

Регулируемые пролеты: Стандартно для алюминиевых кранов, регулируемые пролеты являются дополнительными для стальных кранов; регулируемые пролеты позволяют укоротить кран для транспортировки по узким проходам

Большегрузные ролики: Четырехпозиционные ролики с поворотным замком и литыми полиуретановыми колесами обеспечивают превосходную защиту пола

Портативный алюминиевый козловой кран

Конструкция крана

Краны

разработаны в соответствии со следующими применимыми стандартами.

Стандарты изготовления:

  • Все сварочные работы, выполняемые при производстве кранов, соответствуют следующим стандартам Американского общества сварщиков (AWS).
  • Эта сертификация означает, что не только все сварщики сертифицированы AWS, но и все процессы и процедуры соответствуют требованиям AWS CWF.
  • Примеры требований включают ежегодную калибровку всех сварочных аппаратов и визуальные проверки Уровня 2 всех несущих компонентов.

Окраска крана

Процедуры подготовки поверхности и окраски:

  • Перед покраской все компоненты крана очищаются от заусенцев и окалины с помощью электроинструмента, оснащенного шлифовальными дисками и проволочными колесами.
  • Затем компоненты промываются раствором биоразлагаемого обезжиривающего средства под высоким давлением/высокой температурой.
  • Детали протираются насухо перед покраской.
  • При покраске все поверхности деталей покрываются быстросохнущей полуглянцевой эмалью с минимальной толщиной сухой пленки 2-3 мил.
  • Финишный слой наносится горячим безвоздушным электростатическим распылителем.
  • Окрашенные детали отверждаются при температуре воздуха.
Портативный алюминиевый козловой кран

Безопасность козлового крана

Алюминиевый козловой кран:

  • Проверяйте всю систему ежегодно или чаще.
  • Осмотр должен проводить квалифицированный специалист. Невыполнение этого требования может привести к серьезной травме или смерти.
  • Это оборудование, используемое в качестве крана, никоим образом не предназначено для подъема, поддержки или транспортировки людей.
  • Несоблюдение указанных ограничений нагрузки может привести к серьезным телесным повреждениям или смерти.
  • Перед началом работы осмотрите портал на предмет отсутствующих или сломанных деталей.
    Убедитесь, что номинальная грузоподъемность четко указана на каждой стороне двутавровой балки.

Контрольный список безопасности козлового крана

Алюминиевый козловой кран:

  • Не поднимайте больше номинальной грузоподъемности.
  • Не регулируйте высоту и не разбирайте кран, когда козловой кран находится под нагрузкой.
  • Не загружайте портал под наклоном.
  • Не толкайте и не тяните портал с помощью вилочного погрузчика или другого транспортного средства.
  • Не позволяйте грузу раскачиваться или катиться по опорным элементам.
  • Не прикрепляйте ножки к полу.
  • Не поднимайте портал в полностью собранном виде.
  • Толкайте портал, а не груз.
  • При перемещении портала держите груз как можно ближе к полу и размещайте груз в центре двутавровой балки.
  • Прежде чем поднимать груз, убедитесь, что груз находится прямо под балкой. Не тяните кран вбок.
  • Убедитесь, что груз не прикреплен к полу, и устраните все препятствия, мешающие подъему.
  • Закрепите тележку и подъемник в центре двутавровой балки при регулировке высоты.
  • Регулировка и/или ремонт должны производиться в месте, где он будет меньше всего мешать работе.
  • Чтобы тележка не соскальзывала с двутавровой балки, не используйте ее без торцевых упоров, закрепленных болтами.
  • Никогда не стойте под порталом при регулировке высоты или разборке крана.
  • При перемещении ножек внутрь расстояние между А-образными рамами не должно быть меньше ширины рамы ролика и никогда не должно быть меньше половины общей длины двутавровой балки.
Портативный алюминиевый козловой кран

Регулируемый козловой кран

Алюминиевые козловые краны с регулируемой высотой сочетают в себе легкую и жесткую конструкцию в одном устройстве.

  • Полностью алюминиевая конструкция этого козлового крана делает его устойчивым к коррозии и идеально подходит для использования вне помещений.
  • Легкая двутавровая балка позволяет регулировать высоту без использования подъемника или вилочного погрузчика.
  • Особенности быстрой установки. В комплект входят два (2) ремня, позволяющие транспортировать козловой кран в одной аккуратной упаковке.
  • Упростите перемещение из одной области в другую с помощью четырех (4) 8-дюймовых стеклянных поворотных роликов с четырехпозиционными замками на моделях грузоподъемностью 2000 и 4000 фунтов, а также с использованием фенольных роликов на устройствах грузоподъемностью 6000 фунтов.
  • Высота регулируется с шагом 6 дюймов. Не перемещайте юниты во время загрузки. Подъемник и тележку можно заказать отдельно.

Переносной козловой кран

Алюминиевые козловые краны фиксированной высоты идеально подходят для различных отраслей промышленности, включая техническое обслуживание и производство.Алюминиевая конструкция проста в управлении и может быть легко собрана для немедленного использования.

Фиксированная высота идеальна для работы в постоянной или полупостоянной среде, где окружающая среда редко меняется. Ролики обеспечивают плавный способ перемещения блоков при разгрузке и при необходимости смены местоположения.

Четыре (4) 8-дюймовых поворотных ролика с четырехпозиционными замками (модели 2K-4K имеют ролики из стеклонаполненного нейлона, модели 6K имеют ролики из фенола). Прочная конструкция обеспечивает длительную прочность в самых суровых условиях.

Алюминиевый козловой кран с регулируемой высотой и пневматическими роликами идеально подходит для производственных и ремонтных предприятий. Алюминиевая конструкция легкая, но прочная, что обеспечивает долгий срок службы в самых суровых условиях.

Пневматические ролики позволяют пользователю бесшумно перемещать кран с рабочего места на рабочее место и плавно перекатывать по неровным поверхностям, не царапая при этом. Пневматические ролики с четырехсторонней фиксацией позволяют пользователю размещать кран в предпочтительном транспортном и стационарном положениях.Не перемещайте юниты во время загрузки. Единая емкость составляет 1500 фунтов.

Портативный алюминиевый козловой кран

Мобильный козловой кран

Эргономичные партнеры:

Регулируемая высота обеспечивает единое эргономичное решение для подъема в местах с низкой высотой потолка и более широкий диапазон подъема в других местах. Простая установка и разборка позволяют складывать алюминиевые козловые краны и хранить их, когда они не используются. Компоненты козлового крана, изготовленные из легкого алюминия, легко монтируются и собираются двумя людьми. Это позволяет легко доставлять кран на рабочую площадку и даже поднимать его по лестнице или лестнице на рабочую площадку на крыше.

Козловой кран Исполнение

Вопреки распространенному мнению, алюминиевые козловые краны достаточно устойчивы под нагрузкой и прекрасно способны поднимать тяжелые грузы и точно и эффективно их позиционировать. Эти краны изготовлены из экструдированного высокопрочного алюминиевого сплава, что делает их чрезвычайно прочными и эластичными.

Что касается бокового крепления и долговечности наших алюминиевых порталов, важно отметить, что они предназначены для стабильного подъема и перемещения.

Это связано с тем, что все грузы поднимаются непосредственно под двутавровой балкой (без боковой нагрузки) и тщательно спроектированы в соответствии со стандартами, установленными CMAA и OSHA.

Кроме того, каждый алюминиевый козловой кран подвергается первоначальному испытанию на 125-процентную нагрузку для обеспечения качества и безопасности, включая боковые связи.

Из-за своей портативности и долговечности алюминиевые козловые краны часто используются для систем отопления, вентиляции и кондиционирования воздуха.

Для приложений

HVAC требуется портативная система мостового крана, которую можно легко транспортировать вверх по лестнице, на крышу и в другие сложные места.

После того, как кран установлен, он способен поднимать очень тяжелые блоки HVAC, а его легкая конструкция позволяет одному рабочему быстро и легко перемещать кран под грузом.

Хотя они поставляются с прочными четырехпозиционными роликами с поворотным замком и литыми полиуретановыми колесами, они также могут быть оснащены пневматическими шинами, которые идеально подходят для мягких крыш или хрупкого грунта.

Стандартные алюминиевые профили

Стандартный цельноалюминиевый козловой кран может поднимать груз до трех тонн.Их высота регулируется с шагом в шесть дюймов (до 12 футов) с помощью подпружиненных стальных стопорных штифтов, которые автоматически срабатывают при достижении отверстий для позиционирования по высоте.

Это чрезвычайно полезно для определенных лифтов, неровных полов или объектов с множеством препятствий. Эти системы также обеспечивают регулировку пролета (до 20 футов) для транспортировки через узкие проходы или для увеличения покрытия по мере необходимости.

И самое главное, несмотря на большую грузоподъемность и долговечность, эти козловые краны чрезвычайно портативны.Фактически, однотонный алюминиевый козловой кран может весить всего 116 фунтов.

По сравнению с цельнометаллическими моделями большинство алюминиевых козловых кранов весят вдвое меньше.

Стандартные алюминиевые профили

Например, двухтонный алюминиевый козловой кран с общим пролетом 10 футов весит около 274 фунтов, тогда как двухтонный стальной козловой кран с таким же пролетом может весить до 700 фунтов.

Алюминиевые козловые краны

не только прочны и легки, но также быстро и легко собираются и разбираются, что делает их популярными среди подрядчиков, которым необходимо перевозить свое подъемное оборудование на сервисных грузовиках с одной работы на другую.

Поскольку алюминий устойчив к коррозии, они также идеально подходят для холодильных зон, чистых помещений и других контролируемых сред.

Обладая множеством уникальных функций, опций и аксессуаров, алюминиевые козловые краны представляют собой отличное решение с точки зрения экономической эффективности, грузоподъемности, портативности и гибкости.

Продам козловой кран алюминиевый

Ниже вы найдете полную линейку козловых кранов и принадлежностей. Все стальные и алюминиевые переносные козловые краны просты в сборке:

Портативный алюминиевый козловой кран

что такое алюминиевые козловые краны? Алюминиевые козловые краны

легкие, портативные и чрезвычайно устойчивые под нагрузкой.Эти полностью алюминиевые порталы быстро собираются и разбираются, что делает их популярными среди подрядчиков, которым требуется высокомобильное подъемное оборудование, которое они могут взять с собой в сервисный грузовик.

Для чего используется козловой кран?

Козловой кран — это тип мостового крана , аналогичный мостовому крану , но вместо перемещения по подвесным желобам кран использует опоры для поддержки моста, тележки и подъемника. Эти опоры передвигаются по шинам или по рельсам, вмонтированным в пол или основание

Сколько весит алюминиевый козловой кран?

Алюминиевые козловые краны: весят всего 116 фунтов, что делает их идеальными для быстрого перемещения крана.

Как работает козловой кран?

Козловой кран соответствующего типа состоит из однобалочного (без кронштейнов и одной или двух консолей), двух металлических опор и подвижной лебедки или тележки.

Что такое кран с А-образной рамой?

Портальные краны с А-образной рамой используются для промышленного подъема. Это тип крана, который не закреплен на конструкции здания, как мостовые козловые краны.

В чем разница между козловым краном и мостовым краном?

Козловой кран немного отличается от мостового крана. Общая предпосылка та же, но работа другая. Некоторые козловые краны передвигаются по рельсам, установленным на полу, или используют ролики с V-образными канавками, чтобы двигаться по прямой. Козловые краны обычно дешевле мостовых кранов.

Изображения козлового крана

Алюминиевый козловой кран

Самый читаемый

Подробнее об этой истории

В качестве специальной серии грузоподъемного оборудования имеются козловые краны различных типов. Классификацию козловых кранов можно перечислить по нескольким факторам.

Козловой кран – серьезное приобретение. Они не только дороги, но и позволяют поднимать очень тяжелые предметы.

3 лучших варианта, чем грузовой козловой кран Harbour 2019

Надеемся, вам понравится наш контент. Просто чтобы вы знали, если вы купите что-то через наши посты, мы можем получить небольшую долю от продажи. Это поможет нам с эксплуатационными расходами сайта. Спасибо.

Портальный кран для грузовых портов вызвал много шума, так как это один из самых дешевых вариантов. Однако некоторые люди считают, что низкая стоимость является отражением низкого качества крана. Читайте дальше, чтобы узнать, какие краны, по нашему мнению, могут быть лучшими альтернативами.

Козловой кран – серьезное приобретение. Они не только дороги, но и позволяют поднимать очень тяжелые предметы. Не стоит пытаться сэкономить несколько долларов на кране более низкого качества. Мало того, что они будут стоить вам больше денег в долгосрочной перспективе из-за более быстрой поломки, они также вызовут разочарование, когда не смогут выполнить задачу, для которой они предназначены.Наконец, они могут представлять серьезную опасность, если не могут должным образом удерживать тяжелый предмет, который вы пытаетесь поднять.

Вот почему мы составили этот список кранов, которые лучше версии для портовых грузов. Все они хорошо протестированы и могут быть приобретены в Интернете.

Козловой кран Краткая сравнительная таблица

Регулируемый телескопический козловой кран Titan

Наш лучший выбор для лучшего продукта в этом обзоре — регулируемый телескопический козловой кран Titan. В этом кране есть все, что мы хотели бы видеть в продукте — долговечность, функциональность и доступность.

Одна из главных причин, по которой этот кран является отличным выбором, — это цена. На момент написания этой статьи козловой кран Pittsburgh грузоподъемностью 1 тонна от Harbour Freight стоил 729,99 долларов США, плюс дополнительные 100 долларов США за доставку. В то время как модель Titan 1 Ton стоила всего 599,99 долларов США с БЕСПЛАТНОЙ доставкой. Если бы вы захотели, вы могли бы даже купить кран Titan грузоподъемностью 2 тонны за 739 долларов США, и в конечном итоге вы заплатили бы меньше, чем за модель Pittsburgh, но в итоге получили бы вдвое большую грузоподъемность.

Титан оснащен множеством функций, которые делают его выгодным приобретением. Он имеет четыре ролика с фиксаторами, которые дают вам возможность мобильности, но при этом могут зафиксироваться на месте, когда вам это нужно. Еще одной приятной особенностью этого крана является телескопическая стрела, которая позволяет вам поднимать и опускать высоту крана, чтобы обеспечить большую гибкость в вариантах подъема. Последним бонусом Titan являются стопорные штифты, которые упрощают регулировку высоты стрелы крана.

Одна из характеристик, которую мы хотели бы видеть в продукте, который мы рассматриваем, — это долговечность.Нет смысла тратить деньги на товар, который вскоре нужно будет заменить. У нас менталитет «купить на всю жизнь». Titan, безусловно, отвечает этим требованиям, так как полностью изготовлен из стали. Использование высококачественных материалов позволяет некоторым моделям Titan поднимать до двух тонн. Убедитесь, что вы проверили рейтинг веса каждой модели, так как некоторые из них рассчитаны только на полтонны.

По цене кран Titan является одним из самых доступных кранов на рынке благодаря своему качеству.Единственным недостатком крана является отсутствие подъемного механизма. Хотя по этой цене вы можете купить кран и все необходимое оборудование и при этом потратить меньше, чем на кран такой же производительности.

Стальной регулируемый по высоте козловой кран Vestil AHS-2-15-16

Вторым лучшим вариантом в нашей линейке козловых кранов является стальной регулируемый по высоте козловой кран Vestil AHS-2-15-16. Подобно Титану, этот кран прочный и мощный, хотя и немного дороже.

В стандартную комплектацию Vestil AHS входят такие функции, как простая система регулировки высоты и четыре нейлоновых поворотных колеса с фиксаторами. Он также изготовлен из сварной стальной конструкции, обеспечивающей длительный срок службы. Этот кран также соответствует спецификациям ANSI и CMAA, а это означает, что вам не нужно беспокоиться о том, что этот кран небезопасен.

Стальная конструкция придает этому крану большой вес, который составляет 790 фунтов. Он имеет максимальную высоту 192 дюйма и минимальную высоту 126 дюймов.Vestil AHS имеет ширину 89 дюймов и общую длину 177 дюймов. Такие большие размеры позволяют крану легко поднимать самые большие предметы.

Рецензенты этого продукта отметили, что он хорошего качества и относительно прост в сборке. Он также получил высокие оценки от всех, кто тестировал кран.

Хотя он дороже, чем Titan, это кран высшего качества, который должен обеспечивать высококачественное обслуживание в течение всего срока службы. По качеству это один из лучших козловых кранов на рынке.

B0052PD1IQ

Стальной козловой кран фиксированной высоты Vestil FHS-4-10

Последним пунктом в нашем обзоре козловых кранов, превосходящих модель Harbour Freight, является стальной козловой кран фиксированной высоты Vestil FHS-4-10. По сравнению с предыдущими двумя кранами Vestil FHS представляет собой идеальное сочетание цены и качества.

Vestil FHS очень похож на модель AHS, за исключением нескольких деталей. FHS был разработан с фиксированной высотой, в отличие от переменной высоты другой модели.Это дает как преимущества, так и недостатки. Компромиссом является более высокая максимальная грузоподъемность для меньшей гибкости в вариантах подъема. Грузоподъемность FHS вдвое превышает грузоподъемность AHS — две тонны. Другим важным отличием моделей являются размеры крана.

Эта модель имеет фиксированную высоту 128 дюймов. Длина FHS составляет 118 дюймов, а ширина — 64,5 дюйма. Этот кран почти на 200 фунтов легче, чем AHS, и весит 598 фунтов.

Vestil FHS имеет все те же характеристики, что и AHS: стальная конструкция, поворотные ролики с блокировкой и синяя порошковая краска.

При сравнении двух кранов AHS может показаться лучшей моделью, но более низкая цена FHS компенсирует более слабые характеристики.

Дополнительные соображения

При покупке козлового крана в Интернете очень важно кое-что обдумать перед покупкой. Во-первых, нужно подумать, для чего вам понадобится кран – для подъема двигателя из автомобиля? перемещать тяжелые товары по складу? и т. д. Очевидно, что он не предназначен для подъема всего транспортного средства — для этого вам нужен автоподъемник.Какой бы ни была ваша цель, убедитесь, что технические характеристики козлового крана способны справиться с поставленной перед ним задачей. Еще одно соображение заключается в том, что пространство, в котором вы используете кран, подойдет для него. Убедитесь, что минимальная высота подъемного крана не превышает потолка вашего рабочего места.

В-третьих, при покупке подъемного крана следует подумать о том, какие еще продукты вам потребуются для выполнения работы. Скорее всего вам понадобится тельфер, а также тележка.Последнее соображение касается сборки. Эти краны тяжелые и не поставляются предварительно собранными.

Вот видео, показывающее, как собрать регулируемый козловой кран Titan:

Если вы хотите сравнить характеристики этих кранов с портовыми грузовыми, вы можете посмотреть их здесь.

Разъяснение по использованию мостового крана сверх его номинальной нагрузки.

27 августа 1975 г.

Мистер Дон Ф. Гамильтон
House, Holmes & Jewell
1550 Tower Building
Little Rock, Arkansas 7220l

Представитель: Arkansas Power & Light Co.

Уважаемый мистер Гамильтон:

Это ответ на ваше письмо от 14 августа 1975 г. , касающееся вашего запроса на отклонение для Arkansas Power and Light Company. Стандартом, из которого испрашивается отклонение, является Раздел 1910.179(b)(2) Мостовые и козловые краны — Общие требования Стандартов безопасности и гигиены труда.

Требования вышеуказанного стандарта частично заключаются в том, что мостовые и козловые краны должны соответствовать проектным спецификациям Американского национального стандарта безопасности для мостовых и козловых кранов, ANSI B30.2.0 1967. Раздел 2-3.2.1 Размер нагрузки гласит: «Кран не должен быть загружен сверх его номинальной нагрузки, кроме как в целях испытаний, как предусмотрено в Разделе 2-2.2». Именно от этого требования и ищется отклонение.

Вы заявили, что ваш мостовой кран с номинальной грузоподъемностью 150 тонн будет использоваться для подъема днища корпуса реактора два раза в год. Примерный вес головы 165 тонн. Вы также заявляете, что кран был построен в соответствии со спецификациями, подтвержденными гарантией производителя, чтобы он был пригоден для подъема на 20 процентов больше расчетной тонны нагрузки (180 тонн) по крайней мере два раза в год без причинения ущерба. Кроме того, вы выполнили и задокументировали тесты, превышающие номинальную нагрузку.

Стандарт требует, чтобы работодатель соблюдал спецификации и ограничения производителя, применимые к эксплуатации любых и всех кранов. Судя по сертификации производителя и вашим собственным испытаниям, вы соответствуете цели этого стандарта. Мы предлагаем, чтобы, если испытание было проведено в соответствии с требованиями, содержащимися в Разделе 1910.179(k) относительно испытаний и тщательной проверки квалифицированным инженером или производителем оборудования, вам следует определить, может ли применяться новая номинальная нагрузка.Если применимо, новая номинальная нагрузка должна отображаться по мере необходимости, а записи должны поддерживаться и быть легко доступными.

Поскольку представляется, что отклонение от этого стандарта по охране труда не требуется, никаких дальнейших действий по вашему заявлению предпринято не будет. Однако те требования, которые могут потребоваться местными, государственными или другими федеральными агентствами, не будут отменены.

С уважением,

Барри Дж. Уайт
Заместитель помощника секретаря
по региональному номеру


Что вы знаете о козловых кранах?

Козловой кран является своего рода деформацией крана мостового типа.Он в основном используется для наружного грузового двора, грузовых складов и операций по обработке сыпучих грузов. Его металлическая конструкция похожа на портальную раму. Под основной балкой установлены две опорные ножки, которые могут ходить прямо по рельсам на земле, а два конца основной балки могут иметь удлиненные консольные балки. Козловой кран имеет характеристики высокой степени использования, большой объем операция, широкая адаптируемость и универсальность, и широко используется в грузовом дворе порта.

Классификация козлового крана

По конструкции портальной рамы

  • Полный козловой кран: главная балка не подвешена, а тележка вынесена в главный пролет.
  • Полукозловой кран: опора низкая и высокая, что можно определить в соответствии с гражданскими требованиями площадки.
  • Двухконсольный козловой кран: наиболее распространенная форма конструкции, сила ее конструкции и эффективное использование площади площадки являются разумными.
  • Одноконсольный козловой кран: этот тип конструкции часто выбирают из-за ограниченности площадки.

По конструкции главного портала

Ферменная балка

В конструкции используется I-сталь, сваренная вместе, имеет преимущества низкой стоимости, легкого веса, хорошей устойчивости к ветру.Однако из-за отсутствия точек сварки и дефектов фермы шпренгельная балка имеет и недостатки, заключающиеся в большом прогибе, малой жесткости, низкой надежности и частом обнаружении паяных соединений. Применимо к сайту с более низкими требованиями безопасности и меньшим весом.
коробчатая балка

Использование сварной стальной конструкции коробчатого типа имеет преимущества высокой безопасности, жесткости и т. Д. Обычно используются козловые краны большой и сверхбольшой тоннажа. Коробчатая балка также имеет недостатки высокой стоимости, важности собственной личности и плохого сопротивления ветру.

По конструкции главной балки

Одинарная балка

Однобалочный козловой кран имеет преимущества простой конструкции, удобного изготовления и установки, его качество невелико, используется конструкция рамы частичной рельсовой коробки. По сравнению с двухбалочным козловым краном общая жесткость ниже. Поэтому, когда вес Q = 50 т, пролет S = 35 м, можно использовать эту форму. Существует две формы однобалочных козловых кранов: тип L и тип C.Изготовление и установка типа L удобны, состояние силы хорошее, а само качество невелико, но пространство для подъема грузов через ногу относительно невелико. Ножка типа С имеет наклонную или криволинейную форму с целью обеспечения большего бокового пространства для беспрепятственного прохождения товаров через ножку.

Двойная балка

Двухбалочный козловой кран имеет высокую несущую способность, большой пролет, хорошую общую устойчивость и множество разновидностей, но качество выше, чем у однобалочного козлового крана с такой же грузоподъемностью, а стоимость также высока. В соответствии со структурой главной балки ее можно разделить на две формы: коробчатую балку и ферму. Как правило, мы часто выбираем коробчатую структуру.

Защитная защита козлового крана

  • Ограничитель перегрузки.
  • Высококачественный, долговечный, ударопрочный полиуретановый буфер.
  • Концевой выключатель хода крана.
  • Защита от потери давления и защита от неправильной фазы.
  • Система аварийной парковки.
  • Устройство ограничения высоты подъема.

Информация о козловых кранах и регулируемых козловых кранах


Типы и описание козловых кранов Gorbel

Козловые краны фиксированной высоты Gorbel

Обеспечивает экономичный способ подъема материалов в любом месте в объекте. Колеса позволяют перемещать портал по вашему объекту. Это наиболее экономичное решение для районов с нечастыми подъемами. чем более дорогая постоянная конструкция. Доступны грузоподъемностью от 1 до 5 тонн и пролетами до 30 футов.

  • Диаметр 6 дюймов, полиуретановые ролики со стальным сердечником входят в стандартную комплектацию
  • Полиуретановое колесо
  • Балочные стойки на болтах
  • Предварительно сконструирован для использования с механическими лебедками

Козловые краны с регулируемой высотой Gorbel

Обеспечивает экономичный способ подъема материалов в любом месте в объекте. Колеса позволяют перемещать портал по вашему объекту.Их можно отрегулировать для обеспечения различной высоты подъема. Это более экономичное решение для районов с нечастыми подъемами. чем более дорогая постоянная конструкция. Доступны грузоподъемностью от 1 до 5 тонн и пролетами до 30 футов. Регулируется с шагом 2–3 фута (см. брошюру).

  • Регулируемая высота
  • Диаметр 6 дюймов, полиуретановые ролики со стальным сердечником входят в стандартную комплектацию
  • Полиуретановое колесо
  • Балочные стойки на болтах
  • Предварительно сконструирован для использования с механическими лебедками

Литература по продаже козловых кранов Gorbel

Брошюры для всех моделей козловых кранов Gorbel :


Технические характеристики козлового крана Gorbel


Особенности козлового крана Gorbel

  • Можно переместить практически в любое место
  • Экономически эффективен в районах с нечастыми подъемами
  • Доступна регулируемая высота от 7 до 10 футов; 10′-12′; 12′-15′; 15′-18′; 18′-20′
  • Вместимость от 1 до 5 тонн
  • Прочные полиуретановые ролики диаметром 6 дюймов, не оставляющие следов, входят в стандартную комплектацию и обеспечивают легкое движение
  • Колеса из полиуретана плавно катятся даже по неровным поверхностям пола, и может противостоять воде, маслу и большинству других химических веществ
  • Балка крепится болтами к стойке, чтобы балка не смещалась
  • Предварительно сконструирован для использования с механическими лебедками

Применение козловых кранов Gorbel

  • Подъем материалов в любом месте объекта
  • Локальная обработка
  • Над машинами для обслуживания и вытягивания продукта
  • Везде, где редко требуется подъемное оборудование

Гарантия на козловой кран Gorbel

  • Лучшая в отрасли гарантия — 5 лет на Руководство и автокраны!
  • Лучшая доставка в отрасли — 5-дневные поставки доступны для всех кранов с ручным управлением. Премиум-сервис на 2 или 3 дня так же доступно.
  • Несколько пунктов отгрузки – У нас есть несколько производственных объекты, и мы отправляем с ближайшего завода, чтобы снизить ваш фрахт расходы и уменьшить повреждение продукта.
  • Если опаздывает, мы оплачиваем фрахт ” – Когда доставка критична, вы можете положиться на Gorbel®. По запросу мы гарантируем, что ваш кран будет готов к отправке в обещанную дату или мы оплачиваем фрахт.
  • Простота установки – Строим и собираем все компоненты с приспособлениями и приспособлениями для обеспечения легкой установки.
  • Универсальность – Gorbel® представляет полную линейку кранов для удовлетворения ваших потребностей!
  • Безопасность – Все краны сконструированы для грузоподъемность – с коэффициентом 15% грузоподъемности крана для общий вес подъемника и тележки и дополнительный коэффициент 25% грузоподъемности крана для воздействия механизированных талей.

Аксессуары для козловых кранов Gorbel

Опции от 1 до 3 тонн
  • Поворотные ролики с кулачковым тормозом
  • Четырехпозиционные поворотные замки с кулачковым тормозом или без него
  • Жесткий стальной корпус с V-образной канавкой, с кулачковым тормозом или без него
  • Концевые упоры
  • V-образная направляющая фиксированной длины
Опции для 5 тонн
  • Поворотные ролики с кулачковым тормозом
  • Четырехпозиционные поворотные замки с кулачковым тормозом или без него
  • Концевые упоры
  • Направляющая с V-образной канавкой фиксированной длины
Козловой кран Слово недели

Кран

Машина для подъема, опускания и перемещения груза с помощью подъемного механизма механизм часть машины.Краны могут быть передвижными, переносными или фиксированный тип. Походные журавли. Краны, следующие по фиксированной траектории Кран. Мостовой кран с разводным мостом на нижних полках. подвесной стационарной конструкции взлетно-посадочной полосы, несущей подвижное или стационарное подъемный механизм. (АНСИ МН 27.1-1981)

Строительство козлового крана – Сарай



Посмотреть в полном размере

Козловой кран длиной 3,1 мм в сборе и подъемный токарный станок грузоподъемностью 3/4 тонны

Строительство козлового крана



Посмотреть в полном размере

Как построить мастерскую тяжелого подъемника

Когда меня попросили очистить мастерскую моего покойного тестя, я знал, что это будет непростая задача.Мой тесть не страдал от дефицита железа, и его мастерская была доказательством того, что огромное количество оборудования можно разместить в обычном сборном металлическом гараже. Основная проблема заключалась в том, как доставить оборудование из мастерской на прицеп для трех с половиной часов езды до Окленда, а затем разгрузить на другом конце. Это оборудование включало токарный станок весом около 750 кг. Был плохой доступ в мастерскую с единственной дверью на роликах и ограниченным доступом внутрь.Имеющиеся на площадке средства включали небольшой моторный кран и небольшой садовый трактор с фронтальным погрузчиком. Все строительство и переезд должны были произойти во время рождественских каникул. В сараях по всей стране многие двигатели были вытащены из автомобилей на протяжении многих лет с помощью цепного блока, подвешенного к деревянным стропилам. Но на этот раз этого не произошло. Вес был слишком велик для трактора.
Решением был «переносной» козловой кран, который можно было доставить на север по частям, собрать на месте, он был достаточно низким, чтобы пройти через рольставни, но мог быть поднят внутри на достаточную высоту, чтобы поднять оборудование на прицеп.Конечный продукт был портативным, как ранние ноутбуки и сотовые телефоны, но он идеально подходил для проекта и теперь будет жить в моей мастерской в ​​качестве обычного крана для мастерских.



Посмотреть в полном размере



Посмотреть в полном размере

Пластина стойки, просверленная на двутавровой балке, соответствует

Технические характеристики

Кран состоит из двух вертикальных стальных концевых стоек на тяжелых роликах с трехметровой UB (универсальной балкой или двутавровой балкой) между ними.UB фактически соединен на каждом конце со стальными стойками, которые скользят внутри более крупных торцевых стоек из полых стальных секций (SHS), позволяя поднимать и опускать эту балку с помощью домкратов, прикрепленных болтами к балке сверху и снаружи конца. посты внизу.
Двутавровая балка принимает подвижную тележку и цепной блок. Я предпочитаю балку с параллельными полками, так как это упрощает и делает более надежным соединение крана, в противном случае вам понадобятся конические шайбы для монтажных болтов. Самая необычная особенность состоит в том, что эти концевые опоры состоят из двух частей, которые телескопически соединяются друг с другом. Домкрат, обеспечивающий подъемную силу для верхней части, представляет собой трехтонный бутылочный домкрат с длинным ходом и является альтернативным средством для подъема груза без необходимости дополнительной высоты навеса для цепного блока.
Нижние части концов ползунков образуют перевернутую Т-образную форму, и все сделано из конструкционного СВС размером 90 х 90 мм. Этот размер позволяет стойке SHS размером 75 x 75 мм скользить внутрь с минимальным уклоном. Использование 90-мм СВС как для вертикальной стойки, так и для базовой поперечины Т позволяет установить съемные аутригеры с винтовыми домкратами позже, если вам потребуются стабилизирующие опоры или если вы хотите увеличить грузоподъемность крана.Как во внешнем ползуне, так и во внутренней стойке имеются отверстия диаметром 20 мм, чтобы при необходимости можно было установить штифты после установки высоты. Ползун имеет плоскую пластину длиной 350 мм со складками 100 × 10 мм, приваренную к верхней части, которая крепится к фланцу UB шестью болтами 12 мм.
Ролики Rex Castors используются для промышленных бункеров-контейнеровозов и рассчитаны на нагрузку 500 кг каждое. Несмотря на то, что они являются самыми дешевыми колесиками, имеющими как минимум такой вес, они по-прежнему остаются самым дорогим элементом крана.Существуют и другие ролики с более высокой грузоподъемностью и с тормозами, но цена на них резко возрастает. Колеса, которые я использовал, также имеют чугунные колеса со смазочными ниппелями, чтобы на них не образовывались плоские пятна или трещины, что может произойти с резиновыми колесами. У них будет тяжелая жизнь, поэтому вам нужны прочные, высококачественные предметы.



Посмотреть в полном размере


Посмотреть в полном размере

Сверление отверстий под стопорные штифты на расстоянии 100 мм от центра подвижной стойки



Посмотреть в полном размере

Предварительно просверленные монтажные пластины для роликов укладывают сборку на пол



Посмотреть в полном размере

Сборка

Сначала изготавливается нижняя половина торцевых рамок. Используя моторный кран, поддержите конец полой секции, чтобы выдержать вес стали под сверлильным станком. Сначала просверлите отверстие для штифта и приварите основание к стойке, убедившись, что оно ровно под прямым углом. Приварите предварительно просверленные монтажные пластины для роликов, убедившись, что они не деформируются.
Возможно, вам придется постучать по ним молотком, чтобы расплющить их, пока они натягивают сварные швы. Крепежные пластины роликов будут лежать ровно на земле и позволят вам поставить раму вертикально, пока вы устанавливаете угловые распорки.
Вырежьте и просверлите пластины, которые крепятся к верхней части выдвижной стойки. Они крепятся болтами к двутавровой балке, поэтому используйте их в качестве ориентира для сверления полки двутавровой балки. При сверлении в мастерской несколько неудобно маневрировать 60-килограммовой трехметровой двутавровой балкой и держать ее под большим сверлильным станком. Я использовал свой прицеп в качестве тележки и заметил, что верхняя часть двутавровой балки была такой же высоты, что и стол, поэтому отодвинула стол и поставила прицеп на место. Я использовал уровень и натяжное колесо прицепа, чтобы расположить балку перпендикулярно сверлу.
Другими альтернативами могут быть большой пистолет или дрель с D-образной рукояткой и смазочно-охлаждающая жидкость, аренда дрели с магнитным основанием или использование небольшого сверлильного станка, прикрепленного к фланцу балки, в качестве магнитной дрели для бедных. Я также установил съемную проушину в центре балки для подъема.



Посмотреть в полном размере

Скрепите верхнюю пластину косынкой перед полной сваркой, чтобы предотвратить деформацию. Верхняя пластина прикручивает скользящую стойку к двутавровой балке

.

Посмотреть в полном размере

Балка Geoff болтами и скользящая стойка (в перевернутом виде) вместе



Посмотреть в полном размере

Стойка

Следующие стойки.Просверлите ряд отверстий для стопорных штифтов на расстоянии 100 мм от центра, при этом первое отверстие должно располагаться на таком расстоянии от основания, чтобы оно соответствовало расстоянию в основании ползунка до соответствующего отверстия. Это позволит вам вставить штифт, когда две части собраны в самом нижнем положении, чтобы скрепить их вместе во время сборки на месте.
Верхнее крепление домкрата представляет собой кусок SHS толщиной 40 мм с плоскими 40-миллиметровыми кусочками с каждой стороны, образующими квадратную U-образную форму, со сквозным отверстием диаметром 16 мм для установки домкрата. По нескольким причинам процедура сварки очень важна, когда верхняя пластина приваривается к стойке.
• Стойка должна оставаться плоской, чтобы обеспечить хорошее прилегание к балке;
• Очень важно, чтобы он был квадратным, чтобы нагрузки передавались прямо вниз.
Закрепите пластину зажимом и прикрепите длинные стороны пластины (не поперек пластины) к верхней части стойки и убедитесь, что она квадратная. Перед выполнением сварных швов прикрепите косынку снизу с длинной стороны и верхнее крепление домкрата с другой стороны. Если вы полностью приварите верхнюю пластину до того, как скрепите ее косынками и креплением верхнего домкрата, она деформируется и прогнется вниз, когда вы будете приваривать пластину поперек.
Соберите две части и убедитесь, что стойка полностью вошла в ползунок и что отверстия для стопорных штифтов совпадают. Установите домкрат и прикрепите нижнее крепление домкрата.



Посмотреть в полном размере


Посмотреть в полном размере

Убедитесь, что крепление U-образного домкрата центрировано на трубе



Посмотреть в полном размере

Трехтонный бутылочный домкрат с длинным ходом обеспечивает подъемную силу

Не забудь

• для учета толщины стенки трубы ползуна в зазоре между отверстиями; и
• что крепление домкрата расположено по центру трубы.
Перед полной сваркой убедитесь, что все свободно перемещается и находится на одной линии. Тележка с двутавровой балкой весом в одну тонну была найдена во время уборки мастерской, когда я пытался освободить место непосредственно перед началом проекта, но они доступны в Интернете по цене около 170 долларов от различных поставщиков. Если вы покупаете его, убедитесь, что он подходит для вашей двутавровой балки и подходит для конуса полки двутавровой балки или параллельного фланца.

Сборка

Для сборки потребуется подъемное оборудование, чтобы поставить готовый кран в вертикальное положение и переместить детали на место.Я использовал трактор, так как у меня было по одному на каждом конце, но моторный кран (если вы можете получить достаточную высоту), цепной блок и деррик-кран или подъемная рама с ножницами также подойдут. Вы не сможете поднять кран без механической помощи. Также помогает убедить зятя и заезжего туриста помочь.
Положите двутавровую балку вверх дном на блоки на ровной поверхности и наденьте на портальную тележку. Прикрутите стойки к двутавровой балке — попросите кого-нибудь удерживать их на месте, чтобы они не упали.Наклоните сборку под углом и задвиньте основания, пока они полностью не встанут на место. Вставьте стопорные штифты. Установите кран вертикально, подняв двутавровую балку с помощью крана с двигателем. Закрепите домкраты на каждом конце и снимите стопорные штифты, прежде чем накачивать его.
Как сказано в известных руководствах по ремонту автомобилей: разборка — это процедура, обратная сборке. Не поддавайтесь искушению подвесить двутавровую балку и удалить концы. Заставлять себя работать под подвешенным грузом никогда не бывает хорошей идеей.
Когда вы используете козловой кран, вы можете либо прикрепить цепной блок к тележке, либо использовать домкраты, чтобы поднять верхнюю часть с грузом, прикрепленным к тележке или через двутавровую балку, что мы обычно и делали.
При подъеме или опускании домкратов вы должны использовать их одновременно, чтобы верхний узел оставался ровным. Если одна сторона ниже другой с грузом в кране, то опоры будут эксцентрично нагружены, на которые они не рассчитаны. Наличие помощи делает это намного проще; для погрузки у нас было по одному человеку на каждом домкрате, и я мог руководить операцией, чтобы убедиться, что все остается на одном уровне.Самостоятельно работать на козловом кране — это все равно, что быть одноруким обойщиком, передвигающимся из одного конца в другой.



Посмотреть в полном размере

Деталь верхней пластины, прикрепленной болтами к двутавровой балке. Обратите внимание: косынка (справа) и крепление домкрата (слева) приварены к пластине и стойке

.

Посмотреть в полном размере



Посмотреть в полном размере

750-килограммовый токарный станок безопасно размещается в прицепе благодаря самодельному портальному крану



Посмотреть в полном размере

Подготовка к подъему 300-килограммового трубогибочного станка итальянского производства

Изменения

Как и во всех проектах, есть изменения, которые я бы внес, если бы сделал это снова.Одним из них является расположение домкратов. Я поместил их за пределы рамы, чтобы они не повредились во время подъема и чтобы максимально увеличить пространство между ногами. Это не было проблемой при использовании, и размещение их внутри было бы лучшей конструкцией за счет уменьшения пролета между точками подъема и уменьшения общей ширины.
Если бы у вас не было ограничений по высоте гаражных ворот, которые привели к этой конструкции, я бы сделал их выше с более широким основанием. В настоящее время немного маловато для подъема большого количества грузов с помощью цепного блока.В конечном итоге вы используете деревянные блоки в качестве опор, чтобы вы могли укоротить цепь, прежде чем поднимать еще немного.
Нога может быть поднята выше, чем разрешено ходом домкрата, и я могу сделать скобу, которая будет соответствовать отверстиям штифта стойки, чтобы можно было переместить домкрат, чтобы получить еще примерно 200 мм хода.
Важно, чтобы кран поднимался равномерно, о чем мы судили по количеству открытых отверстий с каждой стороны. Еще несколько маркировок с более мелкой градуировкой, чем отверстия для стопорных штифтов, или даже небольшой спиртовой уровень на кране облегчили бы эту задачу.

Техника безопасности

В то время как в большинстве случаев монтаж и подъем требуют осторожности и внимания в сочетании с тщательным планированием, когда что-то пойдет не так при подъеме или перемещении оборудования, это может произойти очень быстро со значительными последствиями. Существует свод правил, опубликованный OSH, который дает хорошее руководство по такелажу, подъему и оценке нагрузок.
http://www.osh.govt.nz/order/catalogue/pdf/rigging-ac.pdf
Есть еще несколько моментов, о которых следует помнить при любом перемещении техники.Хорошее планирование является ключом к успешному переезду. Какие шаги вам нужно сделать? Есть ли у вас доступ туда, где он вам нужен? Хватит ли у вас цепи, веревки, строп и кандалов? У вас есть тяжелые деревянные бруски для подпорок на случай, если вам нужно будет положить груз, чтобы сбросить точки крепления или укоротить цепь? Есть ли у вас помощь, если вам это нужно? Запасная пара рук делает это намного проще и безопаснее.
Наконец, вы должны это сделать? Или это выходит за рамки возможностей оборудования? В этом случае вы должны нанять профессиональных грузчиков, которые сделают большой переезд легким со всем необходимым снаряжением.
Подобные порталы часто имеют плохую боковую устойчивость, так как вы не можете скрепить раму поперечными связями, потому что груз мешает. Двутавровые балки
имеют относительно низкую прочность на кручение, и, кроме того, кран с грузом может иметь тенденцию быть тяжелым сверху. Если груз начнет раскачиваться, он может опрокинуться, или тележка соскочит с балки, или двутавр может перекрутиться. Раскачивающаяся нагрузка может увеличить усилия на портале, которые будут намного выше, чем указывает вес объекта, и потенциально может привести к его отказу из-за коробления или среза соединения балки и опоры.
По этой причине не рекомендуется перемещать кран с подвешенным грузом. Прежде чем переместить оборудование, я бросил его на тележку Sampson под каждым концом, слегка натянув цепь, чтобы токарный станок не упал. Затем я переместил всю сборку как единое целое, которое прошло без происшествий.
При наличии большого количества оборудования трудно найти надежную точку подъема, и машина часто может иметь тяжелую верхнюю часть. Попробуйте уменьшить центр тяжести, сняв головки фрезерных станков или хотя бы опустив их как можно ниже.
