Технические характеристики козлового крана К-50 30т

Технические характеристики козлового крана К-50 30т

По своим техническим характеристикам козловой кран К-50 30т относится к грузоподъемным механизмам, предназначенным для работы на открытых площадках.

Грузоподъемность модели на бетонном основании может достигать 50 тонн. При шпальной конструкции рельсовых путей максимальный вес поднимаемого груза – 32 тонны.

Основные технические характеристики козлового крана КС-50

  • Рабочая группа для крана – А5, устройств для поднятия и перемещения груза – М4.
  • Грузоподъемность основного и вспомогательного устройства – 50 тонн; 10 тонн.
  • Скорость передвижения крана и ходовой тележки – 0,6 м/с; 0,58 м/с.
  • Основная и посадочная скорость подъема груза – 0,11 м/с; 0,13 м/с.
  • Предельная мощность электродвигателей, установленных на крановом оборудовании – не более 127 кВт.
  • Питание от переменного тока мощностью 380 В с частотой 50Гц.
  • Вид подкрановых рельс по ГОСТ 714 – Р50.



Конструкция крана КК 50 состоит из пролетного моста, расположенного в вертикальном положении, грузовой тележки, электрической лебедки, крановых опор и подкрановых путей. В зависимости от групп классификации (3К и 5К) вес варьируется от 55 до 64 тонн.

Помимо технических характеристик козловые краны К-50 различаются по типу управления. Кабина оператора может быть стационарной или мобильной. Доступ машиниста к аппаратному пункту обеспечивается лестничным пролетом, располагаемом на боковом ферменной конструкции. При необходимости для работы с пола кран оборудуется дистанционным электрическим или радиопультом.

Несущая балка может иметь ферменное или консольное строение. Сборные фермы позволяют легко добраться до основных элементов конструкции, что упрощает его монтаж и ремонт.

К-50 способен осуществлять самостоятельный монтаж пролетного моста без задействования дополнительного грузового оборудования.

Доставленный в разобранном состоянии на нужное место кран собирается в течение нескольких часов, после чего он полностью готов к осуществлению погрузочно-разгрузочных работ.

В зависимости от сферы применения кран оборудуется автоматическими и не автоматическими грузовыми захватами. Для погрузки сыпучих грузов и поваленной древесины используется грейфер, также возможна установка крюка, электромагнита и специального устройства для перемещения крупногабаритных грузов.

Вернуться к списку статей

Наши услуги

Подкрановые пути

Модернизация и реконструкция крана

Радиоуправление краном

Ремонт кранового оборудования

Монтаж кранового оборудования

Техническое обслуживание грузоподъемных кранов

Обследование грузоподъемных кранов

Ремонт крановых колес

Мехобработка деталей

Наши товары

Крановое оборудование

Кран мостовой

Литейные производства

Изготовление металлоконструкций

Оборудование для аэропортов

Сергеев Евгений Иванович

Коммерческий директор ООО Машиностроительно-Литейное Объединение Буревестник

О компании

Мы рады приветствовать вас на интерактивной площадке нашего завода и благодарны за внимание к нашему предприятию и его деятельности в бизнесе.

Наш завод производит широкий ассортимент машиностроительной и металлургической продукции для различных отраслей отечественной экономики и многих зарубежных стран.

Высокий технический уровень, качество и надежность изделий с маркой нашего предприятия получили широкую известность и признание, создали заводу высокий авторитет в промышленном мире.

Читать подробнее о компании

Козловые краны КК: технические характеристики и устройство

Сборка бетонных протяженных конструкций или бетонирование протяженных участков преимущественно выполняется при помощи козловых кранов. Оборудование удобно для выполнения больших объемов работ на крупных площадках.

Особенности крановой установки

Устройство козлового крана

Козловые краны относятся к мостовой разновидности кранового оборудования. Они базируются на опорах. Название получили благодаря сходству со строительными конструкциями – козлами. Опоры могут быть на одной или двух стойках, перемещаются по направляющим рельсовым путям на прочном бетонном фундаменте. От качества и параметров укладки рельсового пути зависит эффективность и производительность крановой установки.

Перемещение моста на высоких опорах обеспечивает высокую грузоподъемность и возможность работы на обширных площадках. По сравнению с кранами мостового типа, краны КК более мобильны. На мостовом пролете движется и грузовая тележка, к которой прикрепляют такие устройства, как магнит, крюк, траверс.

Применение находят и полукозловые установки, движущиеся по рельсовым путям разных уровней укладки. Краны КК оборудуются устройствами, обеспечивающими движение установки, тележки и подъем грузов.

Назначение

В базовом виде козловые краны предназначаются для обслуживания:

Особенности кранового оборудования

  • складских площадок;
  • грузовых дворов;
  • промышленных объектов;
  • контейнерных площадок;
  • железнодорожных станций;
  • открытых площадок предприятий.

Козловые краны работают с длинномерными, штучными, крупногабаритными грузами, в зависимости от установленного грузозахватного устройства.

В железнодорожной области козловые краны используются для погрузки тяжеловесов, емкостей, металла, строительных материалов, продуктов лесозаготовки.

Классификация

Устройство такого типа может выполнять три самостоятельные операции:

  • подъем-опускание грузов;
  • перемещение по мосту установки поперек;
  • перемещение вдоль площадки.

Типовой технологический цикл работы козлового крана

Классификации выделяют такие разновидности грузоподъемных козловых устройств:

  • по конструкции моста: двухбалочные, однобалочные;
  • по способу опоры крановой вагонетки: подвесные, опорные;
  • по виду опор: с обеими жесткими, с жесткой и гибкой – шарнирной;
  • по расположению моста на стойках:
    двухконсольные, одноконсольные, бесконсольные.

Виды козловых кранов

Наибольшим спросом пользуются двухконсольные устройства. Опорные стойки могут представлять собой фермы или жесткие балки, которые воспринимают и продольную, и поперечную нагрузку. Если же конструкция предназначена для выдержки только одного типа нагрузки, опорные стойки называются гибкими. Опоры могут быть одностоечными и двухстоечными.

Козловые краны по количеству стоек

Устройство и основные узлы

Устройство козловых кранов и их параметры зависят от конструкции модели и ее предназначения.

Общие основные узлы для всех козловых кранов:

Устройство козловых кранов

  • мостовой пролет из ферм, выполненных из металла;
  • грузовая вагонетка, двигающаяся по мосту;
  • опоры на двух или одной стойке;
  • платформы;
  • подъемные механизмы.

Конструктивно большинство кранов одинаковы. Они состоят из решетчатых ригелей, которые опираются на стойки. Ригели состоят из двух ферм, которые соединяются по поясам. На верхнем поясе укладываются рельсовые пути, по которым идет тележка.

На жесткой опоре размещена кабина управления. В некоторых моделях она может находиться на грузовых вагонетках. Опоры попарно связаны с балками, которые оборудуются передвигающим механизмом и ходовыми колесами. В моделях с высокой грузоподъемностью опорные балки оснащены двухколесными балансирными телегами.

В козловых кранах средней и высокой грузоподъемности металлические конструкции состоят из одинаковых узлов и отличаются только числом секций, соединенных чистыми болтами. Электричество от внешних сетей подается гибким кабелем.

Технические характеристики

Технические параметры козловых кранов отличаются в зависимости от модели, однако существует ряд общих параметров для всех козловых кранов:

Технические характеристики козловых кранов

  • грузоподъемность – в диапазоне от 3 до 50 т;
  • длина мостового пролета – от 9 до 32 метров;
  • подъемная высота – от 6 до 9 м;
  • рабочий диапазон температур — ± 40 оС;
  • скорость перемещения кранового оборудования в минуту – от тридцати метров.

Остальные параметры варьируются от модели к модели. Среди большого количества козловых кранов целесообразно рассмотреть наиболее ходовых их представителей.

КК-32

КК-32 используется для крупнотоннажных грузов до тридцати тонн брутто. Грузозахватный орган – спредер. Перемещение груза осуществляется в любом направлении.

Технические параметры:

Внешний вид КК-32

  • грузоподъемность – 40 т;
  • пролет моста – 25 м;
  • вылет консоли – 5 м;
  • крановая база – 14 м;
  • темп подъема груза – 11,7 м/мин;
  • мощность электрических двигателей – 190 кВт;
  • масса крана – 158 т.

Скорость передвижения телеги – 59 метров в минуту, крана – 53 метра.

КК-20

КК-20 используют для оборудования открытых площадок при необходимости перемещения грузов не тяжелее двадцати тонн. Система безопасности представлена ограничителями грузоподъемности. Высота подъема крюка составляет 11,2 метра.

Значения рабочего пролета находятся в широком диапазоне от 16 до 32 метров. Собственная эксплуатационная масса козлового крана этой модели – 40-60 т. Кабина управления устанавливается стационарной или передвижной.

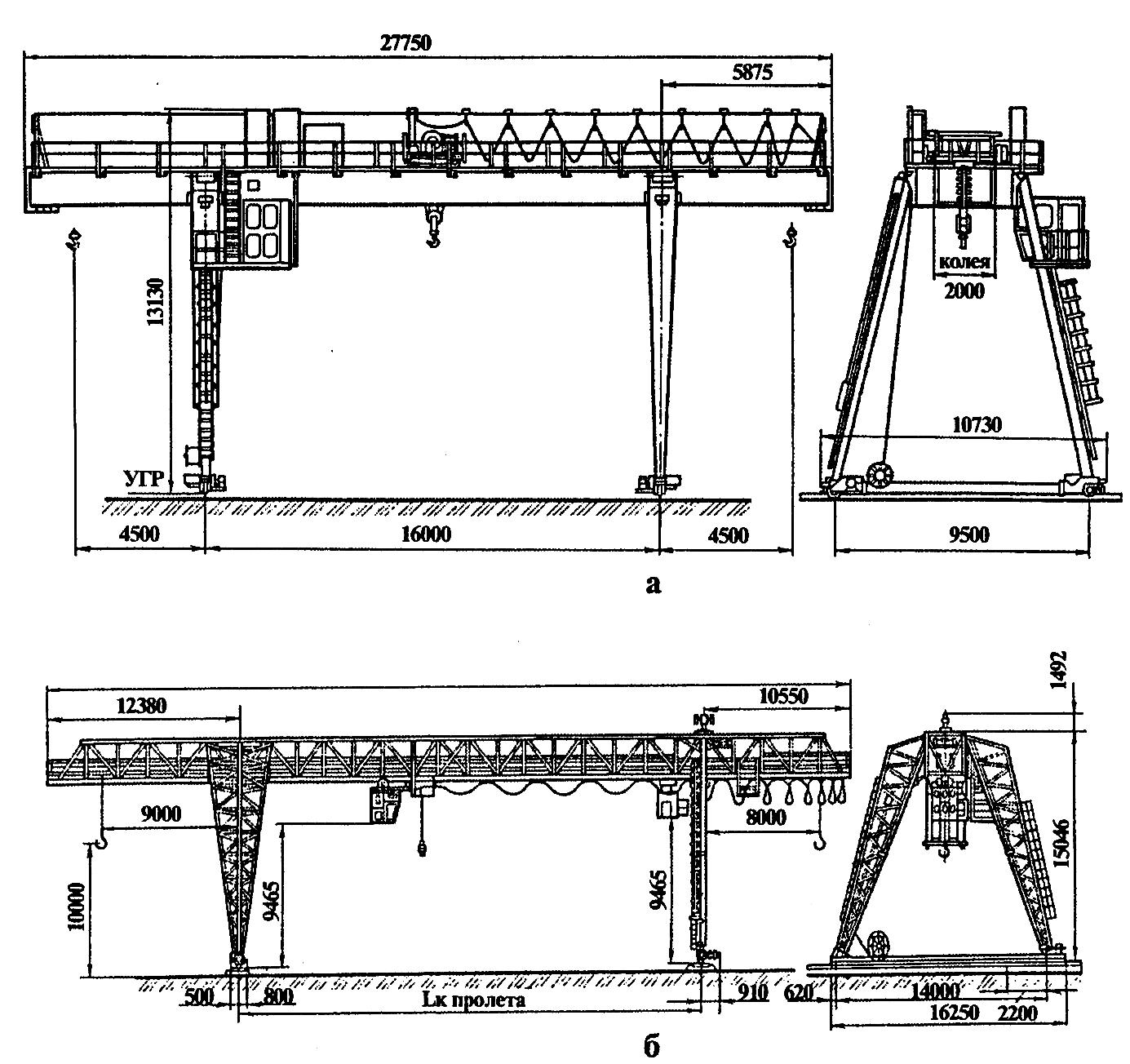

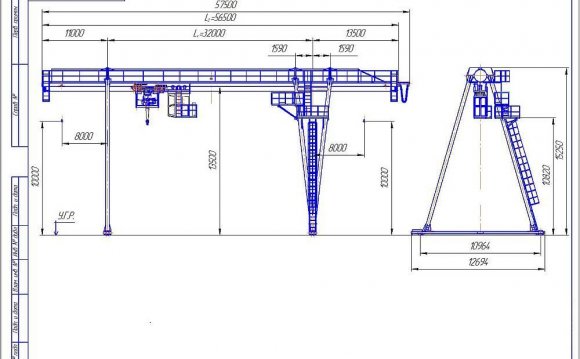

Размеры КК-20

КК-5

КК-5 – это легкий козловой кран с грузоподъемностью 5 тонн. Имеет двухконсольную конструкцию. Пролет козлового крана – от 16 до 32 метров. Высота перемещения и подъема материалов на крюке – до 11,2 м. Управляется из оборудованной кабины или дистанционно при помощи пульта.

Эксплуатационный вес оборудования – 16 тонн. Подъем и опускание груза, а также перемещение его вдоль мостовой конструкции осуществляется электрической талью.

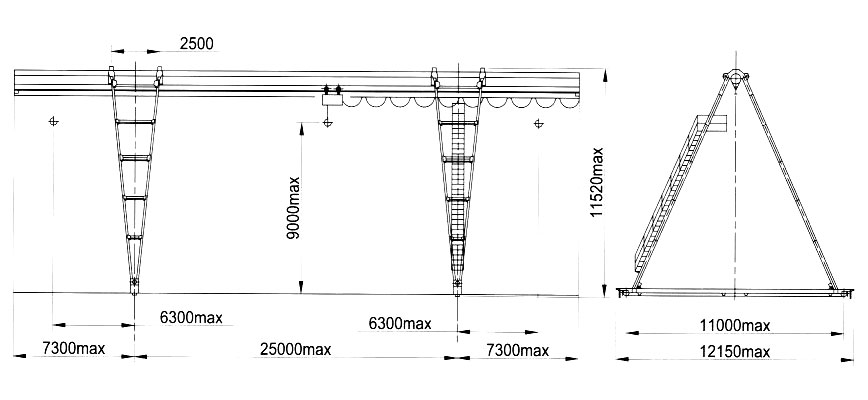

Внешний вид и габаритные размеры козлового крана КК-5

КК-20-32

КК-20-32 способен поднимать и перемещать грузы массой до двадцати тонн включительно. Ширина колеи крана достигает 32 метров. С каждой стороны вылет консолей – 850 см.

Крюк поднимается на высоту до 6,45 м. Вместе с грузозахватным органом козловой кран весит пятьдесят тонн. Производится Зуевским литейно-механическим заводом.

Внешний вид КК-20-32

КК-12-5

КК-12-5 – это козловой кран с параметром грузоподъемности 12,5 тонн. Техника передвигается со скоростью до 0,61 м/с, аналогична скорость передвижения вагонетки. Подъем осуществляется со скоростью 0,2 метра в секунду.

Общая мощность электрических двигателей – не больше 86 кВт. Подкрановые рельсы устанавливаются по ГОСТ-714 типа Р50. Кабина управления передвижная или стационарная. Согласно СНиП, может выдерживать колебания до 8 баллов, отчего относится к категории сейсмоустойчивых.

Технические характеристики КК-12,5

КК-25

КК-25 – оборудование производства Бываловского машиностроительного завода. Грузоподъемность – 25 тонн. Размер пролета – 40 м. Минимальная длина пролета – не больше двадцати метров.

Высота подъема грузозахватного устройства – 12,2 м. Группа рабочего режима – А3 и А4.

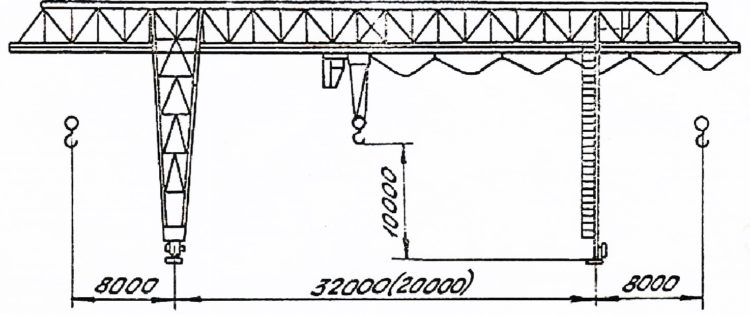

Размеры КК-25

Виды тележек

Оборудование для козловых кранов бывает таких типов:

Виды грузовых тележек козловых кранов

  • монорельсовые – быстро износятся и обладают низкой устойчивостью;
  • двухрельсовые – дополняются монорельсовыми каретками;
  • канатные – используются редко ввиду низкой прочности канатов;
  • самоходные тележки – передвигаются по направляющим.

Последний тип тележек наиболее востребован благодаря их прочности, удобству и устойчивости к износу. Грузоподъемное оборудование козлового крана устанавливается на самоходную тележку или мост. При использовании канатных тележек – стационарно.

Дополнительные приспособления и управление

Движение козловых кранов обеспечивается балансирными или одноколесными тележками, которые соединены с опорами.

Тележки работают от электрических двигателей.

Движение лебедки обеспечивает шкив с желобом или нарезной барабан, увеличивающий габариты и массу лебедки, но более надежный, чем желоб. Управление обеспечивается:

  • дистанционным пультом;
  • радиоуправлением;
  • приводным методом;
  • из операторской кабины.

Во многих козловых кранах поддерживается несколько типов управления одновременно.

Дистанционное радиоуправление козловым краном

Сфера применения

Козловые краны привлекают к таким работам:

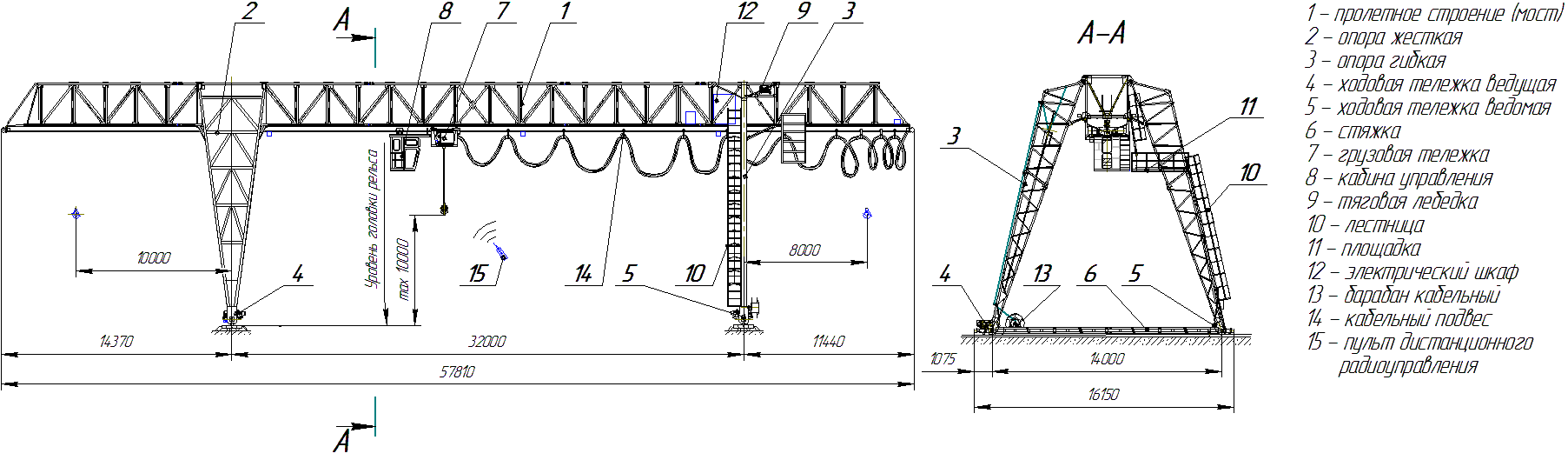

Описание основных узлов козлового крана

  • перегрузочные складские работы;
  • монтаж сооружений промышленного и гражданского назначения;
  • погрузка и разгрузка материалов в морских портах, на железнодорожных станциях;
  • лесозаготовка, промышленное производство;
  • монтажные и строительные работы;
  • обслуживание объектов гидротехники;
  • производства железобетонных изделий.

Козловую технику используют и для ремонтных работ над оборудованием с большими габаритными параметрами.

Видео по теме: Монтаж козлового крана

Различные модели козловых кранов, рамы A, типа L, полукозловых кранов и т. д.

Кран — это такое подъемное оборудование, которое в основном используется для подъема тяжелых предметов и перемещения их в определенные места по горизонтали. Вообще говоря, кран оснащен проволочными канатами или цепями, подъемным канатом и шкивами, что удобно для подъема и транспортировки тяжелых материалов. Как мы все знаем, иногда есть вещи, которые выходят за рамки человеческих возможностей, например, гораздо более тяжелые вещи, человек не может поднять их в другие места, поэтому в этом состоянии кран показывает свои преимущества. Существует множество видов кранов, таких как стреловой кран, мостовой кран, башенный кран, переносной кран, козловой кран и т. д.
О козловом кране
Козловой кран, также называемый портальным краном, представляет собой другую форму мостового крана, обычно козловой кран и мостовой кран (или мостовой кран) могут использоваться взаимозаменяемо. Вся конструкция козлового крана колесная, под несущей главной балкой установлены две стабилизирующие лопасти, которые могут двигаться прямо по колеи на земле. И форма козлового крана такая же, как дверь. Максимальный вес, который могут поднять козловые краны, достигает даже 500 тонн . Он широко используется в строительной, портовой, складской и других отраслях промышленности для погрузки и разгрузки, а также в обрабатывающей промышленности для сборки тяжелого оборудования.

  • Один из обычных козловых кранов закреплен на месте, что означает, что вещи, которые нужно поднять, должны быть доставлены к крану, но проволочные канаты или цепи могут свободно перемещаться слева направо для транспортировки груза. Этот тип козловых кранов подходит для использования на заводах или в помещении, где они используются для транспортировки вещей на полу, поскольку продукт медленно собирается.
  • Напротив, другие козловые краны могут быть регулируемыми и перемещаться вперед или назад по рельсам на земле. Это намного удобнее, чем стационарные козловые краны.
  • Кроме того, по высоте козловые краны также можно разделить на два вида: фиксированные и регулируемые. Козловой кран с регулируемой высотой предлагает наиболее гибкое подъемное решение с характером перемещения и легко настраивается для обеспечения различной высоты подъема. Вы можете выбрать наиболее подходящий в соответствии с вашими требованиями.
Существуют разные модели козловых кранов. TICO поставляет экономичные козловые краны высокого качества и по разумной цене. Козловые краны в основном следующие:

Козловой кран с электротельфером представляет собой малый и средний кран с железнодорожным полотном, который соответствует электрической лебедке модели CD1 или MD1. Козловой кран с электротельфером TICO может поднимать грузы от 1 до 50 тонн. Подходящий пролет составляет от 12 до 30 метров, а рабочая температура колеблется от -20 ℃ до + 40 ℃. Козловой кран с электрической лебедкой — довольно распространенный кран, используемый для погрузки или разгрузки материалов на складе или снаружи. Наши основные различные модели:

  • МГА —– кран козловой однобалочный с электротельфером (коробчатого типа).
  • MHH—–кран козловой однобалочный с электротельфером (ферменный).
  • MH II —- двухбалочный козловой кран с электрической лебедкой.

Однобалочный козловой кран типа L

Однобалочный козловой кран типа L обычно используется на открытых грузовых складах и вдоль железной дороги для погрузки и разгрузки вещей. По сравнению с двухбалочным козловым краном MG, однобалочный козловой кран типа L не может быть ограничен пространством при транспортировке более длинных предметов. Более того, высота однокозлового крана типа L немного ниже, когда высота подъема фиксирована, что может снизить затраты. И собственный вес одинарного типа L относительно легкий. TICO предлагает однобалочный козловой кран типа L грузоподъемностью 5-50 тонн.

Двухбалочный козловой кран с рамой

Двухбалочный козловой кран с рамой широко используется на открытом складе, на железнодорожных путях для погрузочно-разгрузочных работ, а двухбалочный козловой кран с рамой – самый распространенный двухбалочный козловой кран. По конструктивному признаку козловые двухбалочные рамные краны делятся на коробчатые-МГ грузоподъемностью 5-320т и ферменные конструкции грузоподъемностью 5-50т.

Полукозловой кран

Как следует из названия, полукозловой кран имеет одну ногу с кабиной, а другая сторона опирается на рельсы или наземную железную дорогу, это один из самых популярных козловых кранов на рынке. TICO поставляет двухбалочный полукозловой кран BMG и полукозловой кран с электрической лебедкой . Особенности и преимущества: простая конструкция, простота обслуживания, низкий уровень шума, экономия электроэнергии, отличная взаимозаменяемость деталей и компонентов и т. д. Мы можем предложить различные полукозловые краны с различной грузоподъемностью в соответствии с вашими требованиями.

  • Грузоподъемность: 2- 16т
  • Высота подъема: 6-9м
  • Пролет: 3-30 м
  • Режим работы: подвесной переключатель, кнопка управления или дистанционное управление или кабинами

Козловой кран для подъема лодок с резиновыми шинами

Козловой кран для подъема лодок в основном используется для перевозки лодок, имеет следующие характеристики:

  • Он использует электрогидравлическую систему трансмиссии в подъемных и ходовых частях, которая имеет характеристики компактной конструкции, быстрого реагирования, небольшого объема и легкого веса.
  • Он подходит для различных типов лодок благодаря подвижным точкам подъема и динамическому балансу. более того, он может автоматически регулировать угол отклонения для адаптации.
  • Этот кран может экономить энергию благодаря технологии управления, чувствительной к нагрузке.
  • Это хорошо для поверхности корпуса благодаря мягким, но прочным подъемным ремням.
Мобильный козловой кран грузоподъемностью 100–300 т Основные параметры

Грузоподъемность (т)

Удельное давление заземления (кг/с㎡) Уклонная способность (м/мин) Скорость подъема (м/мин) Скорость бега (м/мин) Рабочий окружающий соблазн. (℃)
Полная загрузка Без нагрузки Полная загрузка Без нагрузки
100 11,5 2% 0~2 0~5 0~20 0~35 Ниже 20℃~ выше 50℃
150 11 4% 0~1 0~4 0~20 0~35
200 11,5 4% 0~2 0~3 0~20 0~35
300 6,5 4% 0~1 0~3 0~20 0~35

Однобалочный козловой кран

Введение однобалочного козлового крана:

Как видно из названия, однобалочный козловой кран очень прочный, обычно используется во дворе или на складе для погрузки и разгрузки вещей, основная балка, опоры и ходовые балки изготовлены из стальных листов.

  • Грузоподъемность: 3-32 тонны
  • Пролет (от рельса до центра рельса): 6 м-35 м
  • Высота подъема: 6м-12м
  • Модель управления: подвесное кнопочное управление, управление в кабине или дистанционное управление на выбор, или две модели управления вместе.

Двухбалочный козловой кран

TICO поставляет двухбалочный козловой кран модели MG для наших клиентов. По сравнению с однобалочным козловым краном, грузоподъемность более различна, обычно применяется на железнодорожных станциях или за пределами завода для завершения погрузки или разгрузки материалов. Основные компоненты двухбалочного MG Козловой кран – это две балки, четыре опоры, крановые ходовые системы, тележка и электрооборудование. Среди них балки и опоры имеют сварную раму коробчатого типа, в механизме перемещения крана используется отдельный привод. Рабочая степень – A3 ~ A7, рабочая температура – в пределах -25 ~ +42 градусов.

  • Грузоподъемность: 5т-250т
  • Пролет: 12м-35м
  • Высота подъема: 6м-30м
Помимо этих козловых кранов, TICO может изготовить козловые краны различных типов в соответствии с требованиями заказчика. Для получения более подробной информации и предложений, пожалуйста, свяжитесь с нами .
Внимание:
Все мы знаем, что козловой кран используется для подъема очень тяжелых грузов, поэтому оператор должен пройти профессиональную подготовку по эксплуатации, а также обратить внимание на некоторые другие вещи. Строго говоря, оператор должен иметь лицензию на эксплуатацию.

Козловой кран RTG

Козловой кран RTG также является одним из наиболее важных козловых кранов. В нижней части крана установлены резиновые шины, основными характеристиками являются высокая эффективность производства и хорошая маневренность, грузоподъемность составляет от 5 до 250 тонн. Мы можем настроить козловой кран RTG в соответствии с вашими требованиями. Принцип работы козлового крана RTG смотрите в следующем видео.

Свяжитесь сейчас!

Козловой кран | Опции и характеристики

Перейти к содержимому Козловой кранДжон Фукс2020-06-01T15:50:36-04:00

Козловые краны выпускаются в различных моделях для различных областей применения. Наиболее распространены фиксированная высота и регулируемая высота козловых кранов . Однако существуют также переносные козловые краны, изготовленные из легкого алюминия, для удобной транспортировки на рабочую площадку. Недавние производственные усовершенствования позволяют перемещать определенные козловые краны, когда кран находится под нагрузкой*. (доступно только для моделей, в которых явно указано «движение под нагрузкой»).



Порталы с фиксированной высотой : Созданы с точной высотой, которую нельзя изменить. Используется в повторяющихся лифтовых приложениях.

Регулируемые порталы:   Общая высота этого портала может регулироваться для различных применений. Это позволяет использовать портал в различных производственных цехах. Порталы с регулируемой высотой отлично подходят для складов и цехов машинной сварки.

Переносные портальные краны: Козловой кран, который может быть легко разобран, перемещен на рабочую площадку и снова собран одним или двумя рабочими. Отлично подходит для строительных компаний или сервисных бригад, которые развернуты на различных рабочих площадках.

Козловой кран на гусеничном ходу: Передвигается по установленной гусенице, установленной на полу. Используя V-образную дорожку и соответствующие ролики, этот портал перемещается только по маршруту гусеницы. Концевые упоры установлены для того, чтобы портал не скатился ни с одного конца направляющей с V-образной канавкой. (см. изображения с V-образными канавками ниже)

Одноопорный козловой кран: Идеально подходит для увеличения площади пола и покрытия больших пролетов зданий. Этот козловой кран имеет ногу на одном конце, а другой конец прикрепляется к подвесному полотну.

Козловые краны обеспечивают экономичный способ подъема материалов в любое место на объекте. Колеса позволяют передвигать кран по объекту. Экономичное подъемное решение для районов с нечастыми подъемами, в отличие от более дорогой постоянной конструкции.

Козловой кран фиксированной высоты

Козловой кран фиксированной высоты является наиболее распространенным типом козловых кранов. Порталы с фиксированной высотой являются отличным экономичным подъемным решением по сравнению с краном с регулируемой высотой. К приложениям, которые выиграют от крана с фиксированной высотой, относятся процессы, которые заранее определены и повторяются по своей природе. Портал фиксированной высоты является мобильным в пределах завода и может перемещаться в различные зоны при наличии необходимого пространства над головой. Несмотря на мобильность, это устройство не является легко переносимым. В отличие от алюминиевой версии, этот кран требует своевременной разборки и сборки для использования за пределами площадки.

Стоимость козловых кранов

Козловой кран с регулируемой высотой

Козловые краны с регулируемой высотой являются многоцелевыми и могут изменять свою высоту в соответствии с конкретным подъемом. Это особенно полезно, если в одной комнате есть высокий лифт, и вам нужно подняться ниже уровня потолка, чтобы попасть в другую комнату на фабрике. Типичный диапазон регулировки высоты составляет 3 фута с шагом 6 дюймов. Следовательно, минимальная втулка 9 футов имеет максимальную втулку 12 футов. Высота регулировки включает 90 дюймов, 9 футов 6 дюймов, 10 футов 0 дюймов, 10 футов 6 дюймов, 11 футов 0 дюймов, 11 футов 6 дюймов и, наконец, максимальный HUB 12 футов 0 дюймов. Стандартные варианты регулируемой высоты под стрелой включают 7–10 футов, 9–12 футов, 12–15 футов, 15–18 футов и 17–20 футов.

Проверить цену

Алюминиевый козловой кран – регулируемая высота – мобильный, портативный

Алюминиевый козловой кран – это мобильный переносной кран с регулируемой высотой. Изготовлен из легкого экструдированного алюминия для удобства переноски. Компоненты могут быть легко подняты одним человеком. Это позволяет легко использовать его в различных рабочих зонах и на рабочих местах. Одним из наиболее распространенных применений является перенос компонентов по лестнице или лестнице в рабочую зону на крыше. В дополнение к стандартным фенольным роликам доступны надувные пневматические колеса для неровных поверхностей, таких как гравий и сухая земля.

Получить предложение

Дополнительные приспособления и аксессуары для стального козлового крана

Ролики — Литые фенольные ролики со стальным сердечником входят в стандартную комплектацию всех стальных козловых кранов Gorbel.
Опции для 1-2-тонного козлового крана
  • Уретановые ролики с кулачковым тормозом или без него
  • Четырехпозиционные поворотные замки
  • Жесткий стальной корпус с V-образной канавкой
  • Стальной жесткий корпус с V-образной канавкой и кулачковым тормозом
Опции для 3-5-тонного козлового крана
  • Уретановые ролики с кулачковым тормозом или без него
  • Четырехпозиционные поворотные замки без кулачкового тормоза
  • Жесткий стальной корпус с V-образной канавкой
Концевые упоры
  • Ограничитель перемещения тележки по балке. Концевые упоры доступны в пролетах 8 футов, 10 футов, 12 футов, 15 футов, 20 футов, 25 футов и 30 футов для всех стандартных конструкций.

Козловой кран фиксированной высоты Gorbel доступен с пролетами до 30 футов и грузоподъемностью до 5 тонн.

Регулируемый стальной портал можно перемещать практически в любое место и легко регулировать для обеспечения различной высоты подъема.

Гусеница фиксированной длины с V-образной канавкой
  • Вам нужен козловой кран для движения по фиксированной траектории? V-образная канавка фиксированной длины позволяет вашему козловому крану каждый раз двигаться по прямой. Выберите одноконтактный или двухконтактный разъем. Одиночный штифт используется для завершения движения гусеницы с V-образной канавкой. Двойной штифт используется для продолжения бега. Стандартная длина гусеницы с V-образной канавкой составляет 10 футов и 20 футов.

Алюминиевый козловой кран
Легкое, регулируемое и портативное подъемное решение
Легкое
  • Изготовлен из легкого экструдированного алюминиевого профиля. Поэтому компоненты крана легко поднимаются одним человеком. То есть кран можно легко доставить на место работы. А также поднятие по лестнице или лестнице на рабочую площадку на крыше.
Регулируемый пролет и высота
  • Верхняя балка крепится к опорам с помощью зажимов балки, которые можно легко сдвигать для любого применения.
  • Регулируемая высота обеспечивает единое эргономичное решение для подъема в местах с низкой высотой потолка и более широкий диапазон подъема в других местах.
Складывается для удобства хранения
  • Простота установки и разборки. Сложите и храните портал, когда он не используется.
Опции для алюминиевого крана
  • Вместимость до 2 тонн
  • Стандартные пролеты до 20 футов
  • Высота под стрелой: 6-12 футов
  • Верхняя ходовая тележка входит в комплект поставки
  • .
  • Регулируемая высота храповика является дополнительным сумматором
  • Надувные пневматические колеса для неровных поверхностей — дополнительный сумматор
  • .

Козловой кран – загрузка каталога

Алюминиевый козловой кран – загрузка каталога

Конструкция мостового козлового крана

Мостовой кран Конструкция крана практически не изменилась за последние годы. Однако материалы и производственные процессы сильно изменились в лучшую сторону. Современные краны изготавливаются на одних из самых передовых в технологическом отношении производственных предприятий в мире. Чтобы поговорить с торговым представителем о настройке козлового крана для вашего приложения или добавлении подъемника   в вашу систему, свяжитесь с нами. Джон@BeatonIndustrial.com – 800-724-4052.

Легкость передвижения
  • Во-первых, прочные фенольные ролики, не оставляющие следов, обеспечивают низкое сопротивление качению для легкости передвижения.
  • Кроме того, фенольные колеса плавно катятся даже по шероховатым поверхностям пола и могут противостоять воде, маслу и большинству других химических веществ.
