Сколько тосола в КамАЗе 5320?

Бортовые автомобили-тягачи, которые выпускались Камским автозаводом, в том числе КамАЗ 5320, предназначены для работы преимущественно с прицепами.

Кузов КамАЗа 5320 представляет собой металлическую платформу с открывающимися боковыми и задним бортами. Настил пола – деревянный, предусмотрена возможность установки тента.

Кабина КамАЗа трехместная, откидывается вперед, оборудована шумо- и термоизоляцией. Сиденье водителя – подрессоренное, регулируется по массе сидящего, длине, наклону спинки.

Главная задача любой системы охлаждения – обеспечивать оптимальный режим работы двигателя, отводить избыточное тепло от его узлов, а в холодное время года – ускорять прогрев силового агрегата.

КамАЗ 5320 оборудован жидкостной системой охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ).

Основными элементами системы охлаждения являются:

• Водяной насос
• Радиатор
• Вентилятор
• Термостаты
• Жалюзи
• Расширительный бачок
• Детали основной и перепускной трассы, рубашка охлаждения, патрубки, клапаны, фурнитура

Во время работы двигателя циркуляцию ОЖ в системе обеспечивает центробежный насос. Жидкость нагнетается вначале в водяную полость левого ряда цилиндров, а затем – правого.

Омывая наружные поверхности гильз, ОЖ через отверстия в верхних привалочных плоскостях блока поступает в водяные полости головок цилиндров. Из них горячая жидкость по трубам поступает в коробку термостата, из которой направляется в радиатор или на вход водяного насоса (в зависимости от температуры).

Радиатор отвечает за передачу тепла от антифриза окружающей среде (в современных моделях КамАЗа используют трубчато-ленточные многорядные устройства). Вентилятор осевого типа обдувает детали радиатора и ускоряет теплообмен.

Перед радиатором установлены жалюзи. Чаще всего они имеют створчатую вертикальную конструкцию. В закрытом положении жалюзи позволяют быстрее прогреть двигатель до рабочей температуры.

Температура охлаждающей жидкости в системе КамАЗ составляет от +80 до 98 °С.

Система охлаждения КамАза 5320 вмещает около 30-40 л охлаждающей жидкости – тосола А-40.

Точный заправочный объем зависит от модификации силового агрегата и наличия подогревателя двигателя. Точные цифры указаны в инструкции по эксплуатации и ремонту транспортного средства.

В систему охлаждения несложно налить нужное количество жидкости «на глаз». Дело в том, что на расширительном бачке имеются метки Min и Max. Чтобы техника работала корректно, уровень тосола должен располагаться между ними. В зависимости от конфигурации бак должен быть заполнен примерно наполовину – на 2/3 объема. Так в емкости останется достаточно свободного места, чтобы жидкость могла расширяться, не нарушая герметичность системы.

Система охлаждения КамАЗа может выйти из строя из-за отказа любого компонента. Чаще всего водитель замечает, что:

• Уровень жидкости в расширительном баке падает, что является главным признаком разгерметизации системы охлаждения
• Радиатор остается холодным даже если двигатель перегрет
• Силовой агрегат слишком долго выходит на рабочую температуру или медленно возвращается к ней
• Жидкость все время циркулирует только по «большому кругу»
• Печка в салоне или подогреватель работают неэффективно
• Причиной таких неисправностей может стать повреждение патрубков и клапанов, образование засоров и воздушных пробок, отказ насоса и вентилятора, выход из строя датчиков и термостатов.

Чтобы продлить срок службы всех элементов и вовремя заметить течь, необходимо регулярно проводить ТО системы охлаждения, контролировать состояние патрубков, уровень жидкости в баке, чистоту радиатора.

Была ли полезна статья?

( оценок)

Сколько литров тосола входит в камаз?

У камаз-5320 — 175 или 250 л, У камаз-53212 — 250 л, диз. топливо; Система охлаждения (с подогревателем) — 35 л, охл.

у КамАЗ-5320 – 175 или 250 л, у КамАЗ-53212 – 250 л, диз. топливо; система охлаждения (с подогревателем) – 35 л, охл.

Для кратковременной эксплуатации допускается применение воды (при температуре выше +6 °С). Открыть пробку компенсационного бачка. Сливать жидкость через перепускной клапан пневмо усилителя, отвернув его на 1/2-1 оборот, нажатием на педаль сцепления. После заправки гидросистемы прокачать ее.

Сервис, Обслуживание, Тюнинг на вопрос Заправочные объемы КАМАЗ 43118 — подскажите заданный автором Prom лучший ответ это система охлаждения — 36,6 л (с подогревателем) тосол А-40;система смазки двигателя — 33 л, летом М-10Г2К, зимой М-8Г2К, заменитель (всесезонно) ДВ-АСЗп-10В;гидроусилитель рулевого управления — 4,2 л …

— КамАЗ 5320, КамАЗ 4310 (740.10) – 28 литров; — КамАЗ 65115 (740.11- 740.13) – 30 литров; — КамАЗ 6520, КамАЗ 55111 (740.50- 740.51) – 33,2 литра; — КамАЗ 43118 (740.55) – 28 литров.

Для слива воды из отопителя следует открыть сливной кран на подводящих трубках отопителя. При этом кабина должна быть в опущенном, транспортном положении, иначе часть жидкости останется в провисающей части подводящего шланга. Необходимо следить, чтобы при опущенной кабине подводящий шланг не провисал.

Двигатели этих автомобилей имеют жидкостную систему охлаждения, закрытого типа, с принудительной циркуляцией жидкости. Емкость системы охлаждения с учетом отопителя и подогревателя двигателя у автомобиля КамАЗ—4310 35л.

Система охлаждения автомобиля Урал—4320: техническое обслуживание Система охлаждения имеет емкость 31 л. Во время контрольного осмотра проверяют количество охлаждающей жидкости и, при необходимости, добавляют до нормы.

Двигатель КАМАЗ 740 31 240 имеет все необходимые показатели для высокой степени выносливости. Его система охлаждения способна вмещать 18 литров охлаждающей жидкости, которая очень эффективно отводит лишнее тепло наружу.

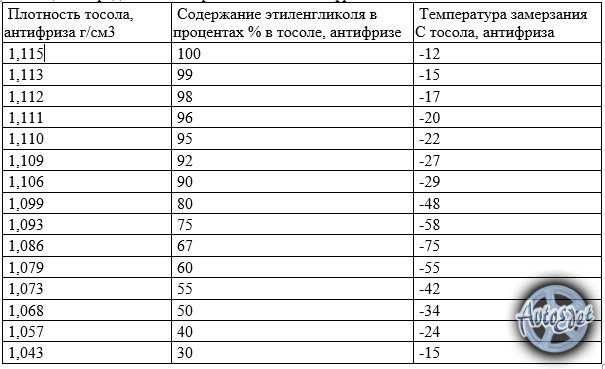

Однозначно заливать Тосол. Он ближе по плотности к воде и нормально на нем эксплуатируется. Если залить антифриз (что намного лучше) то велика вероятность протечки по шлангам (шланги начинают плавиться).

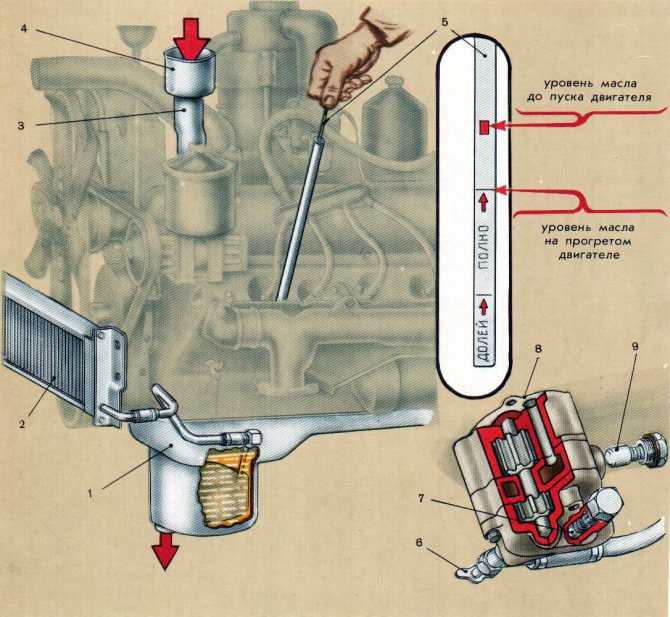

Сколько масла заливать в мотор? Среднее значение для всех КАМАЗ-740 — 28 литров (показатели варьируются от 25 до 35 литров). Однако даже разные экземпляры одной и той же модели могут немного различаться, поэтому ориентироваться стоит на показания щупа. Уровень масла не должен быть ниже или выше указанных отметок.

ЛУКОЙЛ АВАНГАРД УЛЬТРА — SAE: 5W-40, 10W-30, 10W-40, 15W-40, 20W-50; API CI-4/SL — одобрены для применения в двигателях «КАМАЗ» уровня ЕВРО-3, ЕВРО-4, ЕВРО-5.

В дизельный двигатель КамАЗ-740.10 объемом 10,85 л V8 допустимо заливать следующие масла: АСЗп-10 — всесезонно. Зимой — М-8ДМ. И масло М-10Г2к. Также всесезонно — М-8В.

КАМАЗ-43118 6X6 Полная масса 21600 кг | Камаз | Купить грузовики, грузовые фургоны, вагоны, седельные тягачи и разобранное шасси

Технические характеристики

Kamaz-43118 6×6 GVW 21600 кг

Вес и грузоподъемность

Вес автомобиля, кг

10200

Вес автомобиля, Вес передней оси, KG

45009

. нагрузка на заднюю тележку, кг

5700

Полезная нагрузка, кг

11400

Валовый вес автомобиля, кг

21600

Валовый вес автомобиля, нагрузка передней оси, кг

5200

Валовый вес автомобиля, задняя нагрузка по бодби, кг

15800

Двигатель

Make/Model

Kamaz- 740. 55-300

Мощность номинальная, полная, кВт (л.с.)

206 (300)

Максимальный крутящий момент, нетто, Нм (кгсм) / при вращении коленчатого вала, об/мин

1158 (93) / 1400

Расположение и номер цилиндров

V-образная форма, 8

Смещение, L

11,760

Диамет цилиндра и ход поршня, мм

120/130

Сжатие

16,8

Двигатель масла.

Пропускная способность топливного бака, L

210 + 350

Система охлаждения

Тип

Система жидкости, закрытая, принудительная

Система V

35 LTR

Температурный диапаз

-50S + 50S 9S

0003

Материал радиатора

Cooper-Brass

Поверхность радиатора

0,44 M2, Поверхность охлаждения 33,6 SM2

Руководитель

MAKE

CORTOR

Механический, дистанционный

Передний

9

Главная передача

5,94; 6,53; 7,22

РАЗДАТОЧНАЯ КОРОБКА

Низкие/высшие передачи

1,692 / 0,917

Управление

Mechanical

Трансфер

9056 нм

Подвеска

Передняя

Пружинный отпуск, 12 листьев

Амортизаторы

2 Гидравлические амортизаторы

Задний

Пружинный отпуск, 13 листьев, балансированные

, ч.

Тип колеса

Диск пневматический с трубкой радиальный

Размер шин

425/85.R21

ЭЛЕКТРООБОРУДОВАНИЕ

Напряжение, В

24

0002 Хранилистые батареи, V/AH

2×12/190

Генератор, V/WT

28/2000

Сцепление

Make/Type

ZF SACH/DiAphragm, One Plact

Диаметр

430 MM

,

430 MM

,

430 MM

,

9000 2 430 MM

.

Drive

Гидравлический с пневматическим бустером

Окончательный привод

Тип

Двойной с центральной конией и планетарными колесами.

Выполнение

с одним причалом для сна

Тормоза

Drive

Пневматический

Диаметр барабана, мм

420

Ширина тормозов, мм

180

Brake Linings, Sq.

ОБЩИЕ СВЕДЕНИЯ

Скорость максимальная, не менее, км/ч

90

Максимальный уклон, не менее, % при скорости 60 км/ч

26 л/100 км

Средний расход топлива – по дороге при скорости 80 км/ч

Макс. Запас хода

1100 км

при объеме топливных баков

350 л

Бортовой автомобиль КамАЗ-43118 представляет собой трехосную модель с колесной формулой 6х6, разработанную на базе КамАЗ-4310 по заказу Министерства обороны страны. От завода требовалось создать универсальную машину с минимальной потребностью в замене деталей и повышенными показателями производительности.

Полноприводный автомобиль КАМАЗ 43118 предназначен для перевозки грузов и людей в условиях бездорожья. КАМАЗ 43118 выполнен по колесной формуле 6×6 и способен перевозить груз массой до 10 тонн на собственной платформе размерами 6,1×2,3 м или буксировать автопоезд полной массой 32 700 кг. Автомобиль КАМАЗ 43118 оснащен дизельным двигателем мощностью 260 л.с., потребляющим 33 л/100 км и топливным баком емкостью 350 л. Кроме бортового автомобиля КАМАЗ 43118 рекомендуем КАМАЗ 65117 на 14 тонн.

Расход топлива
Официальные данные совпадают с реальными данными по расходу топлива, которые указывают в своих отзывах владельцы КамАЗ-43118. В любом случае экономичность автомобиля зависит от условий, в которых его использовать. Чем сложнее условия, тем выше расход. И все же разработчикам удалось достичь компромисса. Так, КамАЗ-43118 в базовой комплектации имеет средний расход 33 л. Причем такой расход достигается на скорости до 50 км/ч. Нельзя сказать, что это хороший показатель. Дело в том, что грузовик получил целых два топливных бака. Их мощность составляет 210 и 350 литров 9.0003

Благодаря повышенной проходимости самой платформы, ее модификации, оснащенные крано-манипуляторными системами, являются уникальными механизмами, способными выполнять любые виды погрузочно-разгрузочных работ в экстремальных условиях, в том числе в условиях полного бездорожья. Во многом выдающиеся грузо-высотные возможности КАМАЗ 43118 с КМУ обусловлены тем немаловажным обстоятельством, что базовое шасси было специально разработано по заказу Минобороны и МЧС РФ при непосредственном участии своих специалистов. В своем классе эта машина превосходит большинство аналогов.

Свяжитесь с нами

Конструкция системы охлаждения двигателя Камаз-740.30-260

Система охлаждения предназначена для обеспечения оптимальных тепловых характеристик двигателя

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости (ОЖ)

К основным узлам и узлам системы охлаждения относятся: радиатор, вентилятор с вязкостной или гидравлической муфтой привода, кожух вентилятора, обечайка вентилятора, корпус водяного канала, водяной насос, термостаты, каналы и соединительные трубопроводы для прохождения охлаждающей жидкости. .

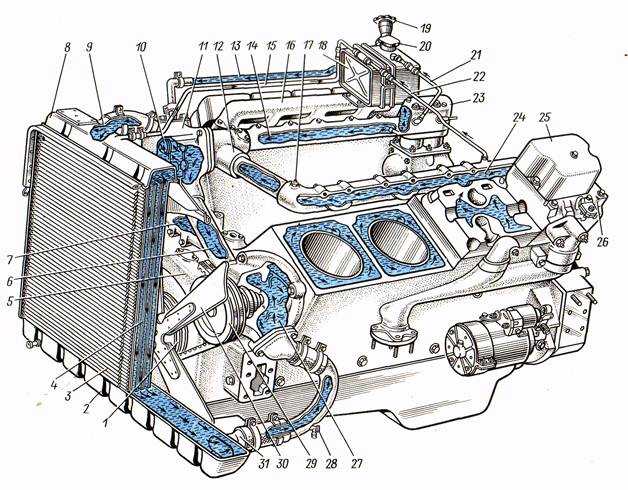

Схема системы охлаждения с вентилятором, соосным коленчатому валу, и с вискомуфтой привода вентилятора представлена ​​на рисунке 1.

При работающем двигателе циркуляция охлаждающей жидкости в системе создается водяным насосом 8 .

Охлаждающая жидкость от насоса 8 впрыскивается в полость охлаждения левого ряда цилиндров по каналу 9 и по каналу 14 в полость охлаждения правого ряда цилиндров.

Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость поступает в полости охлаждения головок цилиндров через отверстия в верхних привалочных плоскостях блока цилиндров.

Из головок цилиндров нагретая жидкость по каналам 4, 5 и 6 поступает в водяную камеру корпуса водяного канала 17, откуда в зависимости от температуры направляется в радиатор или на вход насоса.

Часть жидкости отводится по каналу 15 в масляный теплообменник 16, где тепло передается от масла к охлаждающей жидкости.

От теплообменника охлаждающая жидкость направляется в водяную рубашку блока цилиндров в районе расположения четвертого цилиндра.

Номинальная температура охлаждающей жидкости в системе при работе двигателя 75…98 °С.

Тепловой режим двигателя регулируется автоматически: двумя термостатами и вязкостной муфтой привода вентилятора, которые регулируют направление потока жидкости и работу вентилятора в зависимости от температуры охлаждающей жидкости на выходе из двигателя и температура воздуха на выходе из радиатора.

Корпус водоводов (рисунок 1) отлит из сплава железа и прикручен болтами к переднему торцу блока цилиндров.

Впускная 7 и выпускная 11 полости водяного насоса, соединительные каналы 5 и 12, каналы 9 и 14, подвод охлаждающей жидкости к блоку цилиндров, каналы 4 и 6, слив охлаждающей жидкости из головок цилиндров, перепускной канал 13, канал 15 выход охлаждающей жидкости к масляному теплообменнику, полости водяной коробки 17 для установки термостатов, канал 10 подачи охлаждающей жидкости к водяному насосу от радиатора.

Насос водяной (рисунок 2) центробежного типа, устанавливается на корпусе водоводов.

В корпус 1 запрессован радиальный шарико-роликовый двухрядный подшипник с роликом 6. Торцы подшипника с обеих сторон защищены резиновыми уплотнениями. Смазка в подшипник включена производителем

Пополнение смазки в процессе эксплуатации не требуется. Упорное кольцо 8 препятствует перемещению наружной обоймы подшипника в осевом направлении. Крыльчатка 3 и шкив 7 напрессованы на концы вала подшипника.

Сальник 2 запрессован в корпус насоса, а его скользящее кольцо постоянно прижато пружиной к скользящему кольцу 5, которое через резиновую манжету 4 вставлено в рабочее колесо.

В корпусе насоса между подшипником и сальником имеются два отверстия: нижнее и верхнее. Верхнее отверстие служит для вентиляции полости между подшипником и сальником, а нижнее – для контроля исправности торцевого уплотнения.

Утечка жидкости из забоя указывает на выход из строя уплотнения.

При эксплуатации оба отверстия должны быть чистыми, так как их засорение приведет к выходу из строя подшипника.

Сальник водяного насоса (рисунок 3) состоит из латунного наружного корпуса 1, в который вставлена ​​резиновая манжета 2

Внутри манжеты находится пружина 3 с внутренней 4 и внешней 5 обоймами

Пружина прижимает контактное кольцо 6

Скользящее кольцо изготовлено из графито-свинцового прессованного антифрикционного материала.

Вентилятор и вязкостная муфта для привода вентилятора (рис. 4).

Вентилятор девятилопастный 1 диаметром 660 мм изготовлен из стеклонаполненного полиамида, ступица вентилятора 3 – металлическая.

Для привода вентилятора используется автоматически активируемая вязкостная муфта 2, которая крепится к ступице вентилятора 3.

Принцип работы муфты основан на вязком трении жидкости в малых зазорах между ведомой и ведущие части сцепления. В качестве рабочей жидкости используется силиконовая жидкость высокой вязкости.

Муфта неразборная и не требует обслуживания в процессе эксплуатации.

Муфта срабатывает при повышении температуры воздуха на выходе из радиатора до 61…67 °С. Работой муфты управляет термобиметаллическая спираль 4.

Вентилятор размещен в неподвижной кольцевой оболочке, жестко прикрепленной к двигателю

Кожух вентилятора, кожух вентилятора способствуют увеличению расхода воздуха, продуваемого вентилятором через радиатор. Корпус вентилятора и обечайка вентилятора соединены кольцевым резиновым уплотнением П-образного сечения.

Радиатор меднопаянный, для повышения теплоотдачи ленты охлаждения выполнены с жалюзийными прорезями, крепится боковыми кронштейнами через резиновые подушки к лонжеронам рамы, а нижним звеном к первой поперечине Рамка.

Термостаты (рисунок 5) позволяют ускорить прогрев холодного двигателя и поддерживать температуру охлаждающей жидкости не ниже 75°С за счет изменения ее потока через радиатор.

В водяной коробке 5 корпуса водоводов установлены два термостата параллельно с температурой начала открытия (80±2)°С.

При температуре охлаждающей жидкости ниже 80 °С главный клапан 12 поджимается пружиной 11 к седлу 14 корпуса и перекрывает проход охлаждающей жидкости к радиатору.

Перепускной клапан 6 открыт и соединяет водяную камеру корпуса водяного канала через перепускной канал 4 с входом водяного насоса.

При температуре охлаждающей жидкости выше 80 °С заливная горловина 9, расположенная в цилиндре 10, начинает плавиться, увеличиваясь в объеме.

Наполнитель состоит из смеси 60% церезина (нефтяной носок) и 40% алюминиевой пудры.

Давление от расширяющегося наполнителя через резиновую вставку 8 передается на поршень 13, который, выдавливаясь наружу, перемещает цилиндр 10 с главным клапаном 12, сжимая пружину 11.

Между корпусом 14 и клапаном 12 открывается

кольцевой проход охлаждающей жидкости к радиатору. При температуре охлаждающей жидкости 93°С термостат открывается полностью, клапан поднимается на высоту не менее 8,5 мм.

Одновременно с открытием главного клапана вместе с цилиндром перемещается перепускной клапан 6, который перекрывает отверстие в водяной камере корпуса водяного канала, соединяя его с входом водяного насоса.

При снижении температуры охлаждающей жидкости до 80 °С и ниже под действием пружин 7 и 11 клапаны 12 и 6 возвращаются в исходное положение.

Для контроля температуры охлаждающей жидкости на водяной коробке корпуса водяного канала установлены два датчика температуры 1 и 2.

Датчик 1 выводит текущую температуру охлаждающей жидкости на панель приборов, датчик 2 служит индикатором перегрева охлаждающей жидкости.

При повышении температуры до 98-104°С на панели приборов загорается контрольная лампа аварийного перегрева охлаждающей жидкости.

Бачок расширительный I (рисунок 1) устанавливается на двигатель автомобилей КАМАЗ с правой стороны по ходу автомобиля.

Расширительный бачок соединен перепускным патрубком 19 с входной полостью водяного насоса 13, пароотводным патрубком 2 с верхним бачком радиатора и с патрубком слива жидкости из компрессора 3.

Расширительный бак служит для компенсации изменения объема теплоносителя при его расширении от нагрева, а также позволяет контролировать степень заполнения системы охлаждения и способствует удалению из нее воздуха и пара.

Расширительный бачок изготовлен из полупрозрачного сополимера пропилена.

На горловину бака (рис. 6) навинчивается пробка расширительного бачка с входным 6 (воздух) и выпускным (паровым) клапанами.

Клапаны выпускные и впускные объединены в блок клапанов 8. Блок клапанов неразборный.

Клапан выпускной, нагруженный пружиной 3, поддерживает избыточное давление 65 кПа (0,65 кгс/см ² ) в системе охлаждения, клапан впускной 6, нагруженный более слабой пружиной 5, препятствует созданию разрежения в системе при остывании двигателя.

Впускной клапан открывается и сообщает систему охлаждения с окружающей средой при разрежении в системе охлаждения 1…13 кПа (0,01…0,13 кгс/см ² ).

Охлаждающая жидкость двигателя заливается через заливную горловину расширительного бачка. Перед заполнением системы охлаждения необходимо сначала открыть кран системы отопления.

Для слива охлаждающей жидкости откройте сливные краны нижнего колена водопровода, теплообменника и насосного агрегата подогревателя, отверните пробку расширительного бачка.

Не допускается открывать пробку расширительного бачка на горячем двигателе, так как это может привести к выходу горячей охлаждающей жидкости и пара из горловины расширительного бачка.

Эксплуатация автомобиля без пробки расширительного бачка не допускается.

Регулировку натяжения (рисунок 7) поликлинового ремня 2 привода генератора и водяного насоса для двигателей с вентилятором, расположенным по оси коленчатого вала, выполнить следующим образом:

• – ослабить болт 11 крепления задней стойки генератора, гайку 10 крепления передней стойки генератора, болт 8 крепления штанги генератора, болт 5 крепления натяжного болта;
• – повернуть гайку 6, чтобы обеспечить необходимое натяжение ремня; зафиксировать положение генератора гайкой 7;
• – затянуть болты 5, 8 и 11, затянуть гайку 10.

После регулировки проверьте натяжение:

• – правильно натянутый ремень 2 при нажатии на середину наибольшей ветви с усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб 6 . .. 10 мм.

Для автомобилей с капотом двигатель может быть оборудован гидромуфтой привода вентилятора, расположенной на 325 мм выше оси коленчатого вала.

Схема работы системы аналогична описанной выше, конструктивные особенности данной конфигурации двигателя и его узлов видны на рисунках 8, 9, 10, 11.

Гидромуфта привода вентилятора (рисунок 8)

Для поддержания оптимального теплового режима двигателя и экономии топлива привод вентилятора осуществляется через гидромуфту, которая включается и выключается автоматически в зависимости от температуры жидкости в системе охлаждения двигателя.

Скорость вращения вентилятора зависит от количества масла, поступающего в гидромуфту через переключатель (Рисунок 9).

Устанавливается перед двигателем на патрубке, подающем охлаждающую жидкость к правому ряду цилиндров.

Тяга 5 заглушка 9 может быть установлена ​​в три положения, обозначенные метками на корпусе:

• – положение О (крайнее левое) – вентилятор выключен независимо от температуры охлаждающей жидкости;
• — положение Р (среднее) — вентилятор включен всегда, вне зависимости от температуры теплоносителя;
• – положение А (крайнее правое) – вентилятор работает в автоматическом режиме (основной режим).

При повышении температуры охлаждающей жидкости до 85…90°С шток 12 термосилового клапана 11 перемещает шарик 10. Через сообщающиеся полости переключателя масло подается в полость гидромуфты.

Далее по каналам в приводном валу масло поступает в межлопаточное пространство и включает вентилятор, слив масла из рабочих полостей колес осуществляется через отверстия в кожухе.

При снижении температуры охлаждающей жидкости ниже 85 °С шарик 10 под действием возвратной пружины 3 закрывает отверстие в клапане 11 и выключает вентилятор.

Благодаря этому поддерживается наиболее благоприятная температура двигателя, а также снижается расход электроэнергии на привод вентилятора.

При отказе переключателя гидромуфты при работе в автоматическом режиме (характеризующемся перегревом двигателя) принудительно включить вентилятор, установив штекер 9 в положение «Р» и в кратчайшие сроки устранить неисправность переключателя.

Водяной насос, используемый на двигателях с гидромуфтой, (рисунок 10) центробежного типа, устанавливается на передней части блока цилиндров слева.

Вал 10 вращается в подшипниках 3 и 4 с односторонним резиновым уплотнением. Для дополнительной защиты от проникновения охлаждающей жидкости в подшипники установлена ​​резиновая манжета 11.

Сальник 7 препятствует вытеканию охлаждающей жидкости из полости насоса. Сальник запрессован в корпус насоса 5, а его графитовое кольцо постоянно прижимается пружиной к упорному стальному кольцу 8.

Между упорным кольцом и рабочим колесом 6 установлено уплотнение из цельного резинового кольца 9 в тонкостенной латунной обойме.

Высококачественное изготовление торцов графита и упорного кольца обеспечивает надежное контактное уплотнение полости насоса.

Полость между подшипниками заполнена смазкой Литол-24, которую следует периодически пополнять в процессе эксплуатации (на ТО-2) с помощью масленки до появления ее из контрольного отверстия.

В корпусе насоса имеется сливное отверстие для проверки исправности механического уплотнения. Заметная утечка жидкости через это отверстие указывает на выход из строя уплотнения насоса.

Засорение отверстия не допускается, так как приводит к выходу из строя подшипников.

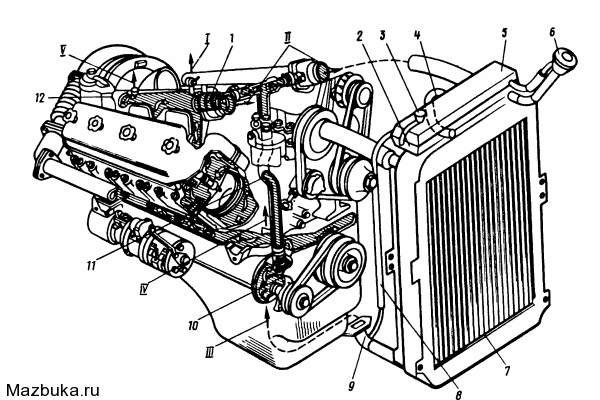

Вентилятор осевой металлический восьмилопастный диаметром 660 мм крепится четырьмя болтами к ступице вентилятора 1 ведомого вала гидромуфты (рис. 8).

Регулировка натяжения поликлинового ремня для двигателей с вентилятором, расположенным над осью коленчатого вала, показана на рисунке 11.

Натяжение ремня привода гидромуфты 11 регулируется перемещением натяжного ролика 6.

Для натяжения ремня 10 привода генератора и водяного насоса выполните следующие действия:

• – ослабьте гайку 9 крепления генератора;
• – ослабить болты 7 и 8 крепления штанги генератора;
• – сдвинуть генератор, натянуть ремень;
• – затянуть гайку 9, болты 7 и 8.

После регулировки проверьте натяжение:

• – правильно натянутый ремень при нажатии на середину наибольшей ветви с усилием 44,1±5 Н (4,5±0,5 кгс) должен иметь прогиб 6.
