Предохранители и реле Скания 3 серии с описанием и схемами блоков

ДругиеКомментарии: 0

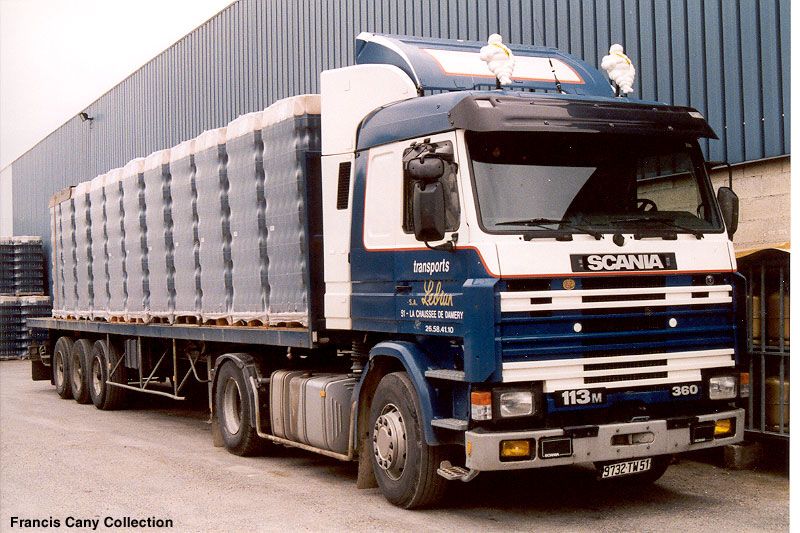

Серия автомобилей Scania 3 го поколения выпускалось в 1987, 1988, 1989, 1990, 1991, 1992, 1993 и 1994 году. В зависимости от региона поставки Скания 3 поставлялась как с капотной кабиной, так и в безкапотном варианте. В данной публикации вы найдете описание предохранителей и реле Скания 3 со схемами блоков и их исполнением. Выделим предохранитель отвечающий за прикуриватель.

Основные блоки с предохранителями и реле расположены в салоне, в правой части панели приборов, со стороны пассажира, за защитной крышкой. На обратной стороне которой может быть нанесена актуальная схема.

Содержание

• 1 Схема
• 2 Основной блок
  • 2.1 Предохранители
  • 2.2 Реле
• 3 Дополнительные блоки
  • 3.1 Блок 1
  • 3.2 Блок 2
  • 3.3 Блок 3
  • 3.4 Реле

Схема

Основной блок

Предохранители

1	10А Ближний свет, правая сторона
2	10А Ближний свет, левая сторона
3	10А Дальний свет, левая сторона, прожектор
4	10А Дальний свет, правая
5	10А Подсветка приборов
6	20А Задние противотуманные фары, освещение номерного знака, рабочее освещение
7	20А Стояночный огонь, правая сторона
8	10А Очистители и омыватели передних фар
9	20А Стояночный огонь, левая сторона, габаритные огни
10	10А Очистители и омыватели лобового стекла
11	10А Автоматический горный тормоз, стоп-сигналы
12	10А Лампочки контрольных приборов и указателей
13	10А Датчик наружной температуры, счетчик пути, замедлитель, сигнальные лампы, перепускной клапан охладителя наддувочного воздуха, охлаждение масла коробки передач
14	10А Указатели поворота, ограничитель нагрузки на мост
15	20А Задние фары, мигалка дальнего света
16	10А Коробка передач
17	10А Ручной горный тормоз, пневмо подвеска, ограничитель белого дыма, подъемник заднего моста, дополнительный обогреватель, блокировка дифференциала
18	10А Освещение кабины, проблесковый маяк, память/ код радио, центральная блокировка, дополнительный обогреватель, освещение подножки
19	10А Прикуриватель, часы, тахограф, диагностика, счетчик пути, розетка переносной лампы
20	10А Радио
21	20А Звуковой сигнал, вентилятор, кондиционер

За прикуриватель отвечает предохранитель номер 19 на 10А.

Реле

A	Питание, ключ положение зажигания
B	Питание, стояночные сигналы
C	Резерв
D	Резерв
E	Прерывистый режим работы стеклоочистителей
F	Зуммер низкого давления в тормозной системе
G	Электродвигатель вентилятора
H	Фары заднего хода
K	Задние противотуманные фары
L	Уровень охлаждающей жидкости
M	Ограничитель белого дыма
N	Блокировка стартера
O	Резерв
P	Радио
R	Питание шина 61, зарядка от генератора
S	Система кондиционирования воздуха

Дополнительные блоки

Блок 1

1. 20А Обогреватель на стоянке, дальний свет
2. 20А Охлаждение коробки передач, дополнительный подогреватель
3. 10А Факельное зажигание, отбор мощности, автоматическая коробка передач
4. 10А Противотуманные фары
5. 20А Противотуманные фары
6. Резерв

Блок 2

1. 20А Осушитель воздуха, электро подогрев сидений и зеркал
2. 10А Предупредительные сигналы, обогреватель аккумуляторов, подогреватель топлива
3. 10А EDC
4. 20А EDC
5. 20А Стекло подъемники зеркал, регулировка зеркал
6. 10А CAG – аварийное переключение, ограничитель скорости

Блок 3

В старом исполнении Wabco “B” Bosch “Diagnos” Bosch “Gamma” тут находятся предохранители АБС, более новом Bosch “Gamma” Wabco “C”:

1. 30А Напряжение питания регулировочного клапана прицепа
2. 5А Напряжение питания блока управления, прицеп
3. Резерв
4. 10А Аварийная лампа, автомобиль
5. 5А Напряжение питания блока управления
6. 20А Напряжение питания реле R7, R10

Реле

1. Реле охлаждение коробки передач (реле R5)
2. Электронное управление двигателем(EDC R34)
3. EDC, Блок диодов (D18)
4. EDC+CAG (R43)
5. Реле звукового сигнала ADR (R41)
6. Реле включение замедлителя (R78)
7. Отдельные стоп-сигналы прицепа (R33)
8. Реле дальнего света (R6)
9. Реле противотуманных фар (R15)
