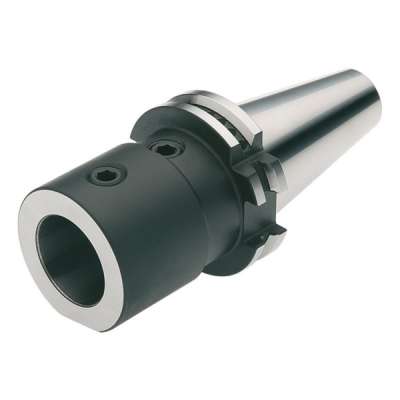

Конус DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)
DIN ISO 7388-1 (ранее DIN 69871) – традиционный интерфейс для шпинделей фрезерных станков, который отличается исключительно прочной конструкцией. Область применения от точной до тяжелой обработки резанием. Зажим в шпинделе фрезерного станка осуществляется с помощью дополнительного штревеля. Центрирование происходит исключительно по поверхности конуса. В первую очередь cтандарт DIN ISO 7388-1 (ранее DIN 69871) используется для числа оборотов до 12.000 об/мин.
Технические спецификации DIN ISO 7388-1 (ранее DIN 69871)
Конус SK30
- Оправки термообработаны до 60 – 2 HRC
- Предел прочности не менее 950 H/мм2
- Конус c допуском угла конуса AT3
- Угол конуса: 8° 17’50” +4”
- Вкл. отверстие для кодоносителя Ø 10 мм
- Форма ADF: внутренний подвод CОЖ по выбору: через центр (форма AD) и через буртик (форма AF)
SK30 | D1 | D2 | D3 макс. | D4 | D6 | L1 | L2 | L3 | L4 мин. | L5 | T | T1 | B1 | B2 | B3 | |
[мм] | 31,75 | 13 | 43 | 50 | – | 10 | 47,8 | 19,1 | 15,9 | 35 | 11,1 | M12 | 4,65 | 16,1 | 16,4 | 19 |
Конус SK40
- Оправки термообработаны до 60 – 2 HRC
- Предел прочности не менее 950 H/мм2
- Конус c допуском угла конуса AT3
- Угол конуса: 8° 17’50” +4”
- Вкл. отверстие для кодоносителя Ø 10 мм
- Форма ADF: внутренний подвод CОЖ по выбору: через центр (форма AD) и через буртик (форма AF)
SK40 | D1 | D2 | D3 макс. | D4 | D5 | D6 | L1 | L2 | L3 | L4 мин. | L5 | T | T1 | B1 | B2 | B3 |
[мм] | 44,45 | 17 | 48 | 63,55 | 54 | 10 | 68,4 | 19,1 | 15,9 | 35 | 11,1 | M16 | 4,65 | 16,1 | 22,8 | 25 |
Конус SK50
- Оправки термообработаны до 60 – 2 HRC
- Предел прочности не менее 950 H/мм2
- Конус c допуском угла конуса AT3
- Угол конуса: 8° 17’50”
- Вкл. отверстие для кодоносителя Ø 10 мм
- Форма ADF: внутренний подвод CОЖ по выбору: через центр (форма AD) и через буртик (форма AF)
SK50 | D1 | D2 | D3 макс. | D4 | D5 | D6 | L1 | L2 | L3 | L4 мин. | L5 | T | T1 | B1 | B2 | B3 |
[мм] | 69,85 | 25 | 78 | 97,5 | 84 | 10 | 101,75 | 19,1 | 15,9 | 35 | 11,1 | M24 | 4,65 | 25,7 | 35,5 | 37,7 |
Подвод СОЖ DIN ISO 7388-1 (ранее DIN 69871)
Стандартом DIN ISO 7388-1 (ранее DIN 69871) установлены три варианта внутреннего подвода CОЖ:
- Форма A: Отсутствие внутреннего подвода СОЖ
- Форма AD: Центральный подвод СОЖ через штревель. Для этого необходим штревель с проходным отверстием
- Форма AF: Боковой подвод СОЖ через соединительный буртик с выемкой для захвата. Для этого необходим штревель с уплотнением.
Инструментальные оправки производства компании Haimer c конусом по стандарту DIN ISO 7388-1 (ранее DIN 69871) изготавливаются в форме AD/AF, если не указано иное.
Если нет ных пожеланий клиента, то оправки поставляются в форме AD. Отверстия на буртике для формы AF в этом случае заглушены с помощью пластиковых дюбелей и стяжных болтов.
Для перехода в форму AF отверстия на буртике должны быть открыты. Для этого натяжной болт надо наполовину вывернуть. Затем болт захватывается клещами и вместе с дюбелем вынимается.
Отверстия могут быть снова закрыты. Для этого есть специальный ремкомплект, состоящий из дюбелей и стяжных болтов.
Внимание! Каждый дюбель одноразового использования!

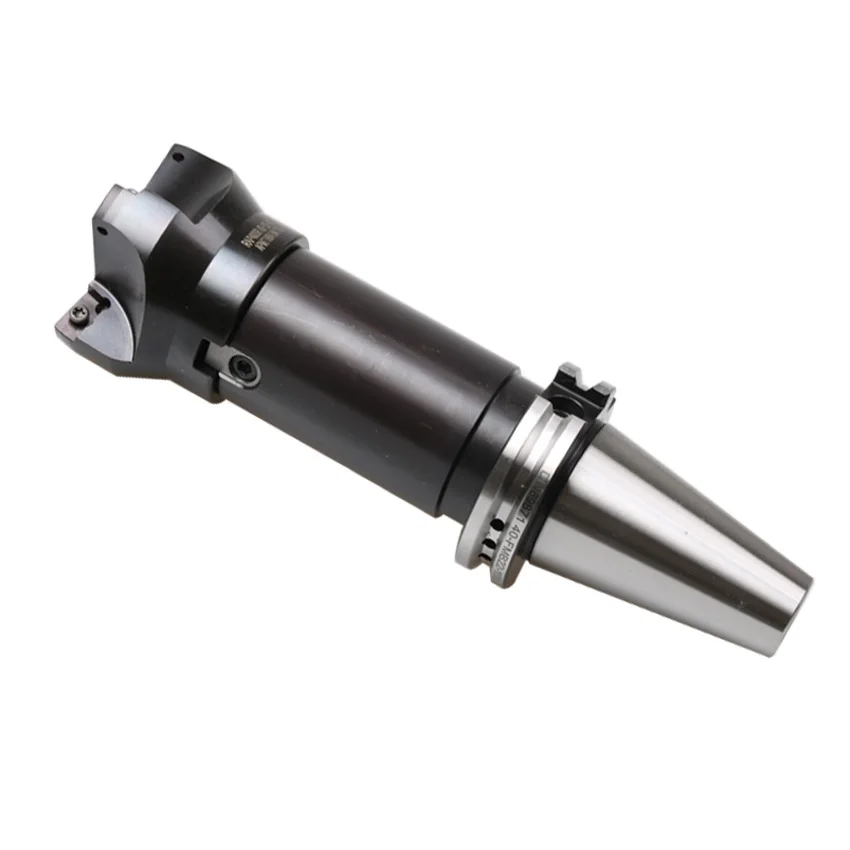

Оправка SK40-FMB(C)40-60
Evermore Machine Co. , LTD (Тайвань) | |
---|---|
Артикул | SK40-FMB(C)40-60 |
На складе СПб | 1 шт. |
$ 99.86*
Кол-во:
(*) Цена указана с НДС и без учета акций и скидок
Наименование | Артикул | На складе в СПб | Кол-во | Цена |
---|---|---|---|---|
Оправка SK40-FMB(C)27-120 | SK40-FMB(C)27-120 | 0 шт. | $ 108.83 | |
Оправка SK40-FMB(C)27-60 | SK40-FMB(C)27-60 | 0 шт. | $ 74. 05 | |
Оправка SK40-FMB(C)32-45 | SK40-FMB(C)32-45 | 0 шт. | $ 74.05 | |
Оправка SK40-FMB(C)32-60 | SK40-FMB(C)32-60 | 3 шт. | $ 74.05 | |
Оправка SK40-FMB(C)32-90 | SK40-FMB(C)32-90 | 0 шт. | $ 99.86 | |
Оправка SK50-FMB(C)22-60 | SK50-FMB(C)22-60 | 0 шт. | $ 122.30 | |
Оправка SK50-FMB(C)27-60 | SK50-FMB(C)27-60 | 0 шт. | $ 122.30 | |
Оправка SK50-FMB(C)32-60 | SK50-FMB(C)32-60 | 0 шт. | $ 122.30 | |
Оправка SK50-FMB(C)40-60 | SK50-FMB(C)40-60 | 0 шт. | $ 153.71 |
держателей инструментов крутой конусной Din ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)
- Продукты
- Держатели инструментов
- DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)
Steep Steep (ранее DIN 69871)
999Steep Steep.
конус DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)Традиционный интерфейс для фрезерных шпинделей DIN ISO 7388-1 (ранее 69871) отличается чрезвычайно прочной конструкцией. Область его применения варьируется от чистовой обработки до черновой обработки в тяжелых условиях. Резцедержатель втягивается в фрезерный шпиндель с помощью дополнительной натяжной шпильки. Центрирование осуществляется через конусный контакт. Поэтому DIN ISO 7388-1 (ранее 69871) в первую очередь подходит для приложений со скоростью вращения шпинделя до 12 000 об/мин.
Технические характеристики DIN ISO 7388-1 (ранее DIN 69871)
крутой конус SK30
- Держатели инструментов. Конус с классом допуска AT3
- Угол конуса: 8° 17’50” +4”
- Вкл. отверстие для чипа данных Ø 10 мм
- Форма ADF: внутренняя подача СОЖ через центр (форма AD) и через манжету (форма AF)
СК30 | Д1 | Д2 | D3 макс. | Д4 | Д5 | Д6 | Л1 | Л2 | Л3 | L4 мин. | Л5 | Т | Т1 | В1 | В2 | В3 |
[мм] | 31,75 | 13 | 43 | 50 | – | 10 | 47,8 | 19,1 | 15,9 | 35 | 11,1 | М12 | 4,65 | 16,1 | 16,4 | 19 |
Крутой конус SK40
- Державки цементируемые 60 – 2 HRC
- Прочность на растяжение в сердцевине не менее 950 Н/мм2
- Конусность с качеством допуска AT3
- Угол конуса: 8° 17’50” +4”
- Вкл. отверстие для чипа данных Ø 10 мм
- Форма ADF: внутренняя подача СОЖ через центр (форма AD) и через манжету (форма AF)
SK40 | Д1 | Д2 | D3 макс. | Д4 | Д5 | Д6 | Л1 | Л2 | Л3 | L4 мин. | Л5 | Т | Т1 | В1 | В2 | В3 |
[мм] | 44,45 | 17 | 48 | 63,55 | 54 | 10 | 68,4 | 19,1 | 15,9 | 35 | 11,1 | М16 | 4,65 | 16,1 | 22,8 | 25 |
крутой конус SK50
- Держатели инструментов, закрепленные на 60-2 HRC
- Прочность на растяжение в ядре не менее 950 Н/мм2
- . ’50” +4”
- Вкл. отверстие для чипа данных Ø 10 мм
- Форма ADF: Подача охлаждающей жидкости внутрь через центр (форма AD) и через манжету (форма AF)
SK50 | Д1 | Д2 | D3 макс. | Д4 | Д5 | Д6 | Л1 | Л2 | Л3 | L4 мин. | Л5 | Т | Т1 | В1 | В2 | В3 |
[мм] | 69,85 | 25 | 78 | 97,5 | 84 | 10 | 101,75 | 19,1 | 15,9 | 35 | 11,1 | М24 | 4,65 | 25,7 | 35,5 | 37,7 |
Подача СОЖ DIN ISO 7388-1 (ранее DIN 69871)
Согласно DIN ISO 7388-1 (ранее DIN 69871), доступны 3 варианта внутренней подачи СОЖ:
- Форма A: нет внутренней подача СОЖ
- Форма AD: Центральная подача СОЖ через стопорную ручку. Требуется ретенционная ручка с центральным отверстием.
- Форма AF: Боковая подача СОЖ через манжету. Требуется герметичная удерживающая ручка.
Зажимные устройства Haimer с конусом согласно DIN ISO 7388-1 (ранее DIN 69871) выполняются в форме AD/AF, если не указано иное.
Если не указано иное, держатели инструментов поставляются в форме AD. Отверстия на буртике для формы AF затем закрываются пластиковыми дюбелями и фиксируются стопорными винтами.
Для перехода на форму AF необходимо открыть отверстия на буртике, наполовину отвинтив стопорный винт. Извлечение винтов вместе с дюбелями с помощью плоскогубцев.
Отверстия также можно снова загерметизировать. Доступен комплект для переоборудования, состоящий из дюбелей и стопорных винтов.
Внимание: Каждый дюбель предназначен только для одноразового использования!
Стандартный термозажимной патрон DIN ISO 7388-1 SK40 (ранее DIN 69871)
-Lock™Мини-термоусадочный патронМини-термоусадочный патрон extra slimPower Mini Термоусадочный патронPower Мини-термоусадочный патрон extra slimТип ERPowerЦанговый патронВысокоточный цанговый патронВысокоточный патронWeldon Держатель инструментаWeldon Держатель инструмента с Cool JetFace Mill ArborBlank AdapterКороткий сверлильный патрон
Термозажимной патрон подходит для всех видов термозажимных устройств.
С крутым конусом SK40 форма AD/AF DIN ISO 7388-1 (ранее DIN 69871).
Форма AD/AF означает: Центральная подача охлаждающей жидкости и каналы для охлаждающей жидкости через фланец, которые можно снова герметизировать.
- Жаропрочная сталь для горячей обработки
- Закаленная 54 – 2 HRC
- Для инструмента из быстрорежущей стали и цельного твердого сплава
- Допуск хвостовика h6
- С резьбовыми отверстиями для балансировки балансировочными винтами
- Охлаждение с помощью Cool Jet за дополнительную плату
- Охлаждение с помощью Cool Flash за дополнительную плату
- В комплект поставки входят: Опорный винт
Возможны технические изменения.
Стандартная версия, аналогичная DIN 69882-8.
Наиболее важные характеристики:
- 1. Высокая точность биения (< 3 мкм)
- 2. Чрезвычайный крутящий момент за счет сильного запрессовки в зажимном отверстии
- 3. Короткая фаска
- 4. Динамическая форма: усиленный хвостовик на длинных державках. Компромисс между тонкостью (контур предельной интерференции) и жесткостью
- 5. Cool Jet (по запросу)
- 6. Резьбовые отверстия для простой и быстрой балансировки с помощью винтов
Наиболее важные особенности:
- 1. Высокое биение точность (< 3 мкм)
- 2. Чрезвычайный крутящий момент за счет высокого давления в зажимном отверстии
- 3. Короткая фаска
- 4. Динамичная форма: Усиленный хвостовик на длинных державках. Компромисс между тонкостью (граничный интерференционный контур) и жесткостью
- 5. Cool Jet (по запросу)
- 6. Резьбовые отверстия для простой и быстрой балансировки с помощью винтов
Cool Jet (опция)
- Оптимизированные отверстия для подачи СОЖ, направленные к центру
- Подача СОЖ непосредственно к режущей кромке
- Увеличенный срок службы инструмента до 100 %
- Повышенная надежность процесса резания
- Отсутствие шариков стружки на инструменте
- Cool Jet, начиная с диаметра хвостовика 1/4 дюйма (6 мм)
Cool Jet (опция)
- Оптимизированные отверстия для подачи СОЖ, направленные к центру
- Подача СОЖ непосредственно к режущей кромке
- Повышение стойкости инструмента до 100 %
- Более высокая надежность процесса резания диаметр хвостовика 1/4 дюйма (6 мм)
Cool Flash (дополнительно)
- Оптимизированные отверстия для подачи СОЖ через прорези
- Подача СОЖ непосредственно на режущую кромку
- Повышение стойкости инструмента до 100 %
- На инструменте больше нет шариков стружки
- Оптимизированная точность биения! Никакого дополнительного дисбаланса! Нет беспокоящего зазора!
- Cool Flash для хвостовиков диаметром от 1/4″ (6 мм) до 1 1/4″ (25 мм)
Cool Flash (дополнительно)
- Оптимизированные отверстия для подачи СОЖ с выпуском СОЖ через прорези
- СОЖ непосредственно к режущей кромке
- Повышение стойкости инструмента до 100 %
- Отсутствие шариков стружки на инструменте
- Оптимизированная точность биения! Никакого дополнительного дисбаланса! Нет беспокоящего зазора!
- Cool Flash для хвостовика диаметром от 1/4″ (6 мм) до 1 1/4″ (25 мм)
Заказ № | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40. 440.03.1 | короткий, 80,00 мм Без опорного винта, без резьбы для балансировочных винтов |
| Аксессуар | |||
40.447.03.1 | ZG120, 120,00 мм Без опорного винта, без резьбы для балансировочных винтов |
| Аксессуар | |||
40.444.03.1 | ZG130, 130,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.04.1 | короткий, 80,00 мм Без опорного винта, без резьбы для балансировочных винтов |
| Аксессуар | |||
40. 447.04.1 | ZG120, 120,00 мм Без опорного винта, без резьбы для балансировочных винтов |
| Аксессуар | |||
40.444.04.1 | ZG130, 130,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.05.1 | короткий, 80,00 мм Без опорного винта, без резьбы для балансировочных винтов |
| Аксессуар | |||
40.447.05.1 | ZG120, 120,00 мм Без опорного винта, без резьбы для балансировочных винтов |
| Аксессуар | |||
40. 444.05.1 | ZG130, 130,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.06 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.06 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.06 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.06 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.06 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.08 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.08 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.08 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.08 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.08 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.10 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.10 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.10 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.10 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.10 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.12 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.12 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.12 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.12 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.12 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.14 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.14 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.14 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.14 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.14 | ZG200, 200,00 мм |
| Аксессуар |
Заказ № | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.16 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.16 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.16 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.16 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.16 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.18 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.18 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.18 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.18 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.18 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.20 | короткий, 80,00 мм |
| Аксессуар | |||
40.447.20 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.20 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.20 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. 446.20 | ZG200, 200,00 мм |
| Аксессуар |
Номер для заказа | Расчетная длина A в мм | |||||
---|---|---|---|---|---|---|
40.440.25 | короткий, 100,00 мм |
| Аксессуар | |||
40.447.25 | ZG120, 120,00 мм |
| Аксессуар | |||
40.444.25 | ZG130, 130,00 мм |
| Аксессуар | |||
40.442.25 | увеличенный размер, 160,00 мм |
| Аксессуар | |||
40. |
Добавить комментарий
