Инструментальные оправки DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

• Продукция
• Инструментальные оправки
• DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

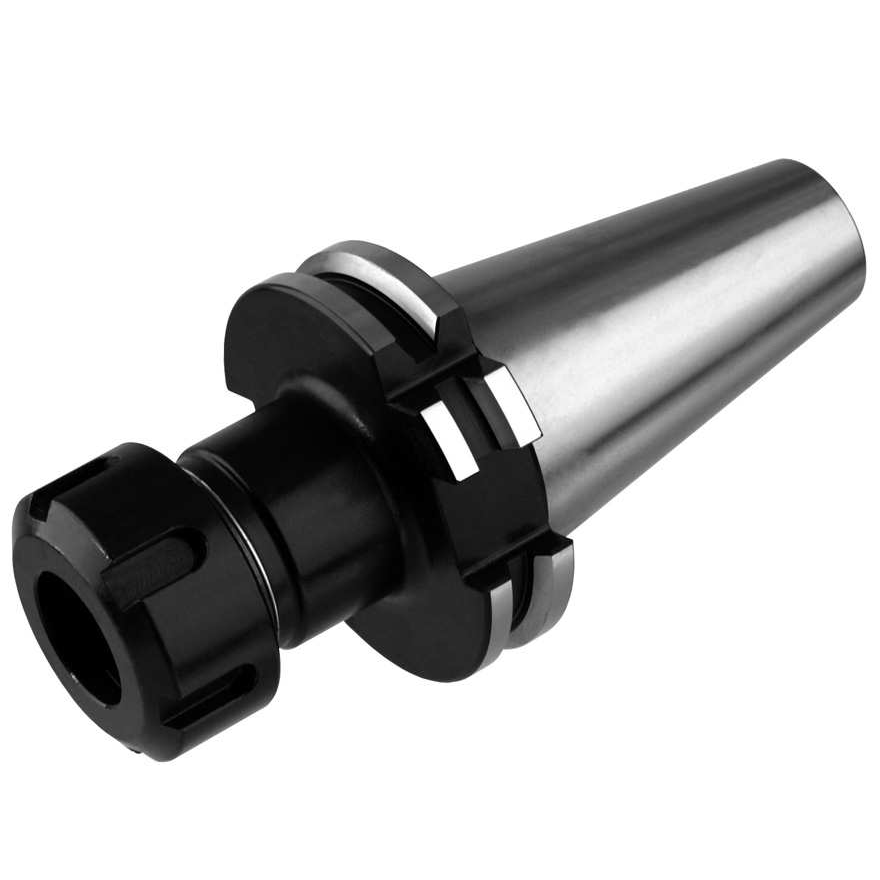

Конус DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

DIN ISO 7388-1 (ранее DIN 69871) – традиционный интерфейс для шпинделей фрезерных станков, который отличается исключительно прочной конструкцией. Область применения от точной до тяжелой обработки резанием. Зажим в шпинделе фрезерного станка осуществляется с помощью дополнительного штревеля. Центрирование происходит исключительно по поверхности конуса. В первую очередь cтандарт DIN ISO 7388-1 (ранее DIN 69871) используется для числа оборотов до 12.000 об/мин.

---

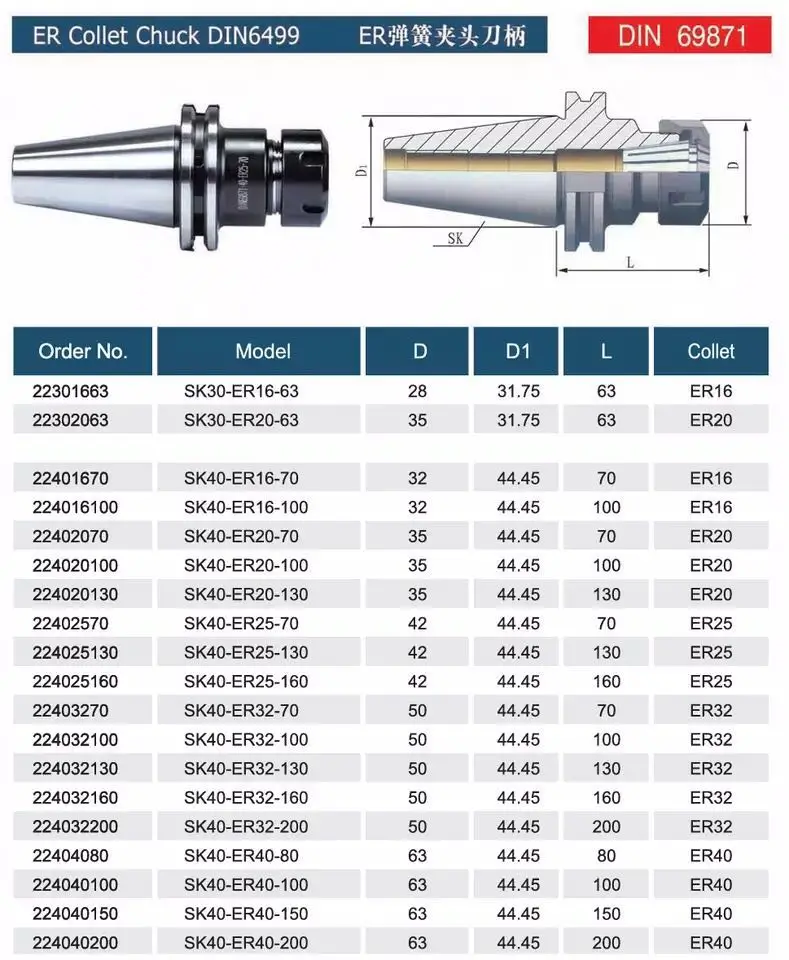

Технические спецификации DIN ISO 7388-1 (ранее DIN 69871)

Конус SK30

• Оправки термообработаны до 60 – 2 HRC
• Предел прочности не менее 950 H/мм²
• Конус c допуском угла конуса AT3
• Угол конуса: 8° 17’50” ^+4”
• Вкл. отверстие для кодоносителя Ø 10 мм
• Форма ADF: внутренний подвод CОЖ по выбору: через центр (форма AD) и через буртик (форма AF)

SK30	D1	D2	D3 макс.	D4	D5	D6	L1	L2	L3	L4 мин.	L5	T	T1	B1	B2	B3
[мм]	31,75	13	43	50	–	10	47,8	19,1	15,9	35	11,1	M12	4,65	16,1	16,4	19

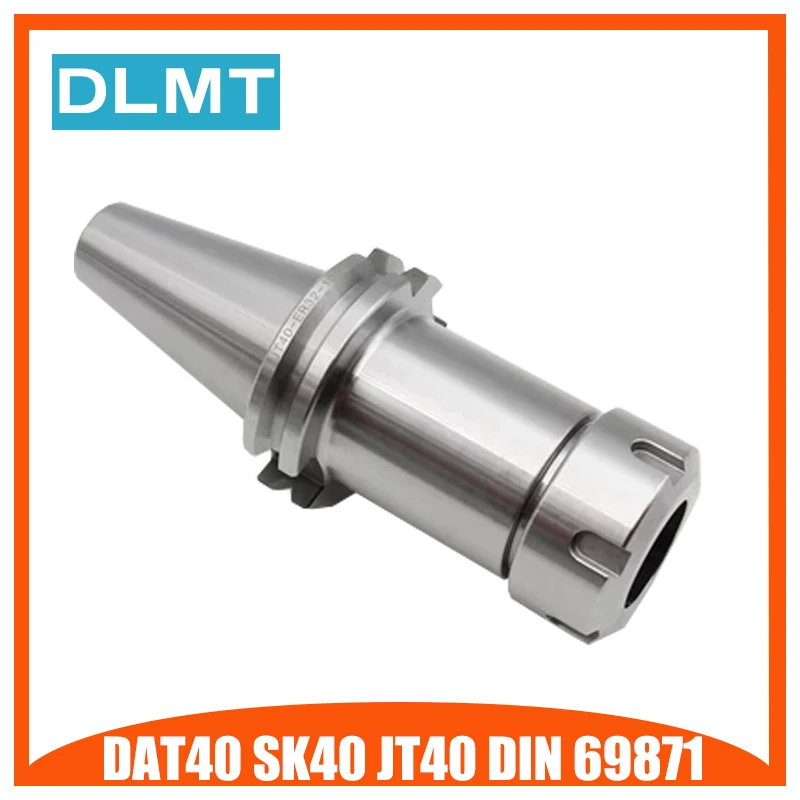

Конус SK40

• Оправки термообработаны до 60 – 2 HRC
• Предел прочности не менее 950 H/мм²
• Конус c допуском угла конуса AT3
• Угол конуса: 8° 17’50” ^+4”
• Вкл. отверстие для кодоносителя Ø 10 мм
• Форма ADF: внутренний подвод CОЖ по выбору: через центр (форма AD) и через буртик (форма AF)

SK40	D1	D2	D3 макс.	D4	D5	D6	L1	L2	L3	L4 мин.	L5	T	T1	B1	B2	B3
[мм]	44,45	17	48	63,55	54	10	68,4	19,1	15,9	35	11,1	M16	4,65	16,1	22,8	25

Конус SK50

• Оправки термообработаны до 60 – 2 HRC
• Предел прочности не менее 950 H/мм²
• Конус c допуском угла конуса AT3
• Угол конуса: 8° 17’50” ^+4”
• Вкл. отверстие для кодоносителя Ø 10 мм
• Форма ADF: внутренний подвод CОЖ по выбору: через центр (форма AD) и через буртик (форма AF)

SK50	D1	D2	D3 макс.	D4	D5	D6	L1	L2	L3	L4 мин.	L5	T	T1	B1	B2	B3
[мм]	69,85	25	78	97,5	84	10	101,75	19,1	15,9	35	11,1	M24	4,65	25,7	35,5	37,7

Подвод СОЖ DIN ISO 7388-1 (ранее DIN 69871)

Стандартом DIN ISO 7388-1 (ранее DIN 69871) установлены три варианта внутреннего подвода CОЖ:

• Форма A: Отсутствие внутреннего подвода СОЖ
• Форма AD: Центральный подвод СОЖ через штревель. Для этого необходим штревель с проходным отверстием
• Форма AF: Боковой подвод СОЖ через соединительный буртик с выемкой для захвата. Для этого необходим штревель с уплотнением.

Инструментальные оправки производства компании Haimer c конусом по стандарту DIN ISO 7388-1 (ранее DIN 69871) изготавливаются в форме AD/AF, если не указано иное.

Если нет ных пожеланий клиента, то оправки поставляются в форме AD. Отверстия на буртике для формы AF в этом случае заглушены с помощью пластиковых дюбелей и стяжных болтов.

Для перехода в форму AF отверстия на буртике должны быть открыты. Для этого натяжной болт надо наполовину вывернуть. Затем болт захватывается клещами и вместе с дюбелем вынимается.
Отверстия могут быть снова закрыты. Для этого есть специальный ремкомплект, состоящий из дюбелей и стяжных болтов.

Внимание! Каждый дюбель одноразового использования!

TC полка для ЧПУ SK-40

Где купить

4 775 руб.

Выбрать количество

Характеристики

Размеры внешние, мм (ВхШхГ):	225x918x434
Вес, кг:	10.2

Габариты изделий приведены без учета
габаритов выступающих деталей (замков, и т.п.)

Допустимое отклонение +/-10 %
от веса изделия.

Цвет изделия может отличаться от представленного на фотографии.

Описание

Описание

На полке установлено 16 шт держателей SK 40
тип покрытия: порошковое;полки устанавливаются горизонтально и под наклоном 20°
пластиковые держатели в комплекте полки

на полках установлены ручки для удобства перемещения

Комплектующие ТС

ВНИМАНИЕ!

Производитель оставляет за собой право, без предварительного уведомления, вносить изменения в конструкцию, комплектацию или технологию изготовления изделия, не ухудшающие его потребительских свойств, с целью улучшения его технических характеристик.

Другая продукция Промет

Сейфы Медицинская
мебель и изделия Металлическая

мебель Металлические
стеллажи Мобильный
архив Производственная
мебель Автоматические
системы хранения Другая
продукция Металлические
двери Офисная
мебель

Торговые
марки

Консультация по вопросам корпоративных закупок

Оставьте заявку.

Наши менеджеры свяжутся с вами в ближайшее время.

Телефон

Спасибо! Ваша завка принята.

Ваша заявка успешно отправлена. Наши менеджеры свяжутся с вами в ближайшее время.

Державки с крутым конусом DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

• Продукция
• Держатели инструментов
• DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 6987 1)

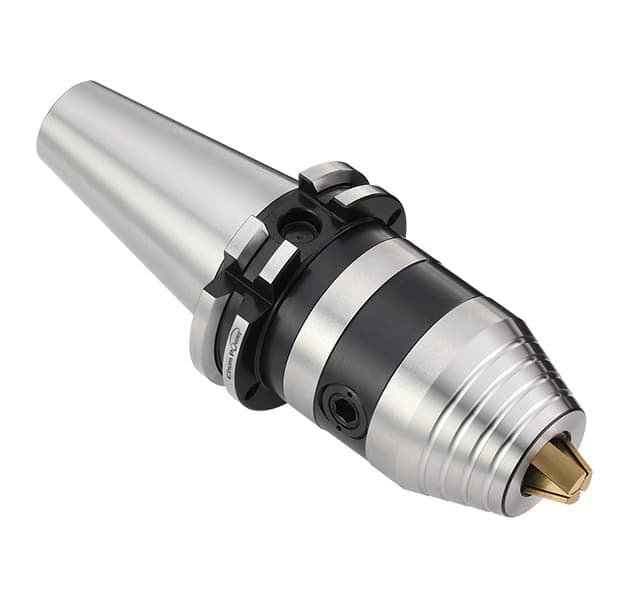

Крутой конус DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

Традиционный интерфейс для фрезерных шпинделей DIN ISO 7388-1 (ранее 69871) отличается чрезвычайно прочной конструкцией. Область его применения варьируется от чистовой обработки до черновой обработки в тяжелых условиях. Резцедержатель втягивается в фрезерный шпиндель с помощью дополнительной натяжной шпильки. Центрирование осуществляется через конусный контакт. Поэтому DIN ISO 7388-1 (ранее 69871) в первую очередь подходит для приложений со скоростью вращения шпинделя до 12 000 об/мин.

---

Технические характеристики DIN ISO 7388-1 (ранее DIN 69871)

Крутой конус SK30

• Державки цементируемые 60 – 2 HRC
900 03 Прочность на растяжение в сердечнике не менее 950 Н/мм2
• Конус с классом допуска AT3
• Угол конуса: 8° 17’50” +4”
• Вкл. отверстие для чипа данных Ø 10 мм
• Форма ADF: внутренняя подача СОЖ через центр (форма AD) и через манжету (форма AF)

СК30	Д1	Д2	D3 макс.	Д4	Д5	Д6	Л1	Л2	Л3	L4 мин.	Л5	Т	Т1	В1	В2	В3
[мм]	31,75	13	43	50	–	10	47,8	19,1	15,9	35	11,1	М12	4,65	16,1	16,4	19

Крутой конус SK40

• Державки цементируемые 60 – 2 HRC
• Прочность на растяжение в сердцевине не менее 950 Н/мм2
• Конусность с качеством допуска AT3
• Угол конуса: 8° 17’50” +4”
• Вкл. отверстие для чипа данных Ø 10 мм
• Форма ADF: внутренняя подача СОЖ через центр (форма AD) и через манжету (форма AF)

SK40	Д1	Д2	D3 макс.	Д4	Д5	Д6	Л1	Л2	Л3	L4 мин.	Л5	Т	Т1	В1	В2	В3
[мм]	44,45	17	48	63,55	54	10	68,4	19,1	15,9	35	11,1	М16	4,65	16,1	22,8	25

Крутой конус SK50

• Державки цементируемые 60 – 2 HRC
• Прочность на растяжение в сердцевине не менее 950 Н/мм2
• Конус в допуске качество AT3
• Угол конуса: 8° 17 ’50” ^+4”
• Вкл. отверстие для чипа данных Ø 10 мм
• Форма ADF: Подача охлаждающей жидкости внутрь через центр (форма AD) и через манжету (форма AF)

SK50	Д1	Д2	D3 макс.	Д4	Д5	Д6	Л1	Л2	Л3	L4 мин.	Л5	Т	Т1	В1	В2	В3
[мм]	69,85	25	78	97,5	84	10	101,75	19,1	15,9	35	11,1	М24	4,65	25,7	35,5	37,7

Подача СОЖ DIN ISO 7388-1 (ранее DIN 69871)

Согласно DIN ISO 7388-1 (ранее DIN 69871), доступны 3 варианта внутренней подачи СОЖ:

9000 3 Форма A: без внутреннего подача СОЖ
• Форма AD: Центральная подача СОЖ через стопорную ручку. Требуется ретенционная ручка с центральным отверстием.
• Форма AF: Боковая подача СОЖ через манжету. Требуется герметичная удерживающая ручка.

Зажимные устройства Haimer с конусом согласно DIN ISO 7388-1 (ранее DIN 69871) выполняются в форме AD/AF, если не указано иное.

Если не указано иное, держатели инструментов поставляются в форме AD. Отверстия на буртике для формы AF затем закрываются пластиковыми дюбелями и фиксируются стопорными винтами.

Для перехода на форму AF необходимо открыть отверстия на буртике, наполовину отвинтив стопорный винт. Извлечение винтов вместе с дюбелями с помощью плоскогубцев.
Отверстия также можно снова загерметизировать. Доступен комплект для переоборудования, состоящий из дюбелей и стопорных винтов.

Внимание: Каждый дюбель предназначен только для одноразового использования!

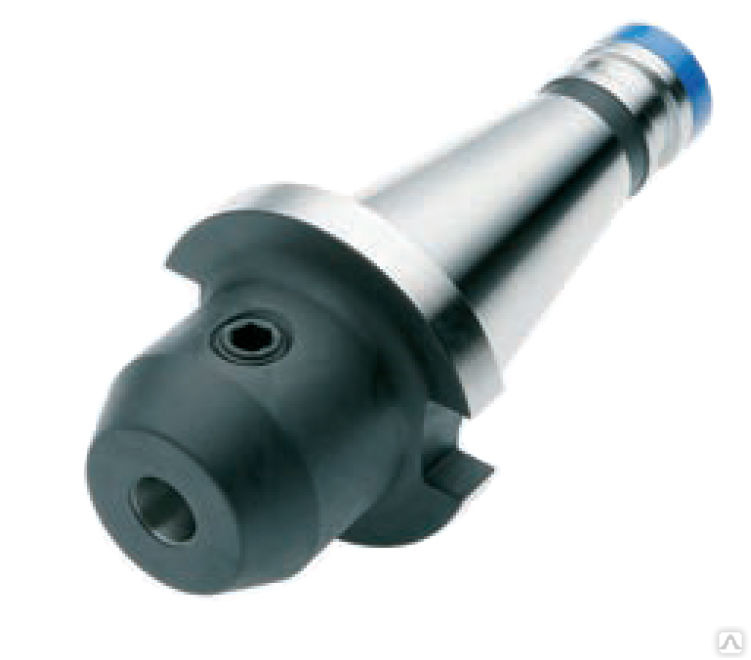

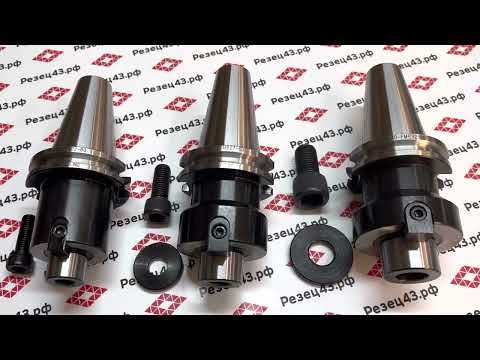

Держатель инструмента Weldon DIN ISO 7388-1 SK40 (ранее DIN 69871)

Выбранный вами продукт: StandardStandard extra slimStandard с Cool JetStandard с Safe-Lock™ Power Shrink ChuckPower Shrink Chuck с Safe-Lock™ Mini Shrink ChuckMini Shrink Chuck extra slimPower Mini Shrink ChuckPower Mini Shrink Chuck extra slimType ERPower Цанговый патронВысокоточный цанговый патронHigh -Прецизионный патрон Держатель инструмента Weldon Держатель инструмента Weldon Держатель инструмента Weldon с охлаждающей струей Торцевая фреза Оправка Пустой адаптер Короткий сверлильный патрон

Для зажима фрез с цилиндрическим хвостовиком и плоскостью Weldon аналогично DIN 1835-B и DIN 6535-HB.

Аналогично DIN 6359-2 с конусом SK40 форма AD/AF DIN ISO 7388-1 (ранее DIN 69871).
Форма AD/AF означает: Центральная подача охлаждающей жидкости и каналы для охлаждающей жидкости через фланец, которые можно снова герметизировать.

• В комплект поставки входят: Зажимной винт
• Укороченная конструкция доступна только в форме AD
• Охлаждение с помощью Cool Jet за дополнительную плату

Возможны технические изменения без предварительного уведомления.

Cool Jet (опция)

• Оптимизированные отверстия для подачи СОЖ, направленные к центру
• Подача СОЖ непосредственно к режущей кромке
• Увеличение срока службы инструмента до 100 %
• Более высокая надежность процесса резания
• Отсутствие шариков стружки на инструменте
• Cool Jet начиная с диаметра хвостовика 1/4″ (6 мм)

Cool Jet (дополнительно)

• Оптимизированные отверстия для СОЖ, направленные к центру
• Подача СОЖ непосредственно на режущую кромку
• Повышение стойкости инструмента до 100 %
• Повышение надежности процесса резания
• Отсутствие шариков стружки на инструменте
• Cool Jet, начиная с диаметра хвостовика 1/4 дюйма (6 мм)

Заказ №	Расчетная длина A в мм
40. 300.06	короткий, 50,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.301.06	длинный, 100,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.302.06	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.300.08	короткий, 50,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40. 301.08	длинный, 100,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.302.08	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.300.10	короткий, 50,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.301.10	длинный, 100,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40. 302.10	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.300.12	короткий, 50,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.301.12	длинный, 100,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.302.12	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40. 300.14	короткий, 50,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.301.14	длинный, 100,00 мм Также подходит для ANSI-CAT	DXF Шаг		Аксессуар
40.302.14	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.305.16	сверхкороткий, 35,00 мм	DXF Шаг		Аксессуар
40. 300.16	короткий, 63,00 мм	DXF Шаг		Аксессуар
40.301.16	длинный, 100,00 мм	DXF Шаг		Аксессуар
40.302.16	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.305.18	сверхкороткий, 35,00 мм	DXF Шаг		Аксессуар
40.300.18	короткий, 63,00 мм	DXF Шаг		Аксессуар
40. 301.18	длинный, 100,00 мм	DXF Шаг		Аксессуар
40.302.18	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.305.20	сверхкороткий, 40,00 мм	DXF Шаг		Аксессуар
40.300.20	короткий, 63,00 мм	DXF Шаг		Аксессуар
40.301.20	длинный, 100,00 мм	DXF Шаг		Аксессуар
40. 302.20	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
40.305.25	сверхкороткий, 60,00 мм	DXF Шаг		Аксессуар
40.300.25	короткий, 100,00 мм	DXF Шаг		Аксессуар
40.302.25	увеличенный размер, 160,00 мм	DXF Шаг		Аксессуар

Заказ №	Расчетная длина A в мм
