Типы сит для грохотов | ДРОБсервис
1. Сита листовые перфорированные из стали Hardox
2. Плетеные сита
3. Полимерные сита
4. Струнные сита
5. Арфовые сита
6. Сварные решетки
7. Колосниковые решетки
8. Советы по выбору сит
Наиболее распространенные типы сит для грохотов:
Сита листовые перфорированные из стали Hardox
Листовые перфорированные сита изготовляют из стальных листов методом сверления, штамповки-вырубки и выжигания лазером. Данного типа сита могут быть разного раскроя, рисунка и толщины. Этот тип сит для грохота применяется в тех случаях, когда возникает необходимость в повышенной износостойкости с одновременным снижением веса оборудования. Производятся такие сита из шведского металла – стали бренда Hardox («Хардокс»), являющейся высококачественной износостойкой сталью.
Изготавливаются такие сита из плоского проката разной толщины (от 6 мм до 100 мм) и размеров (ширина зависит от типа грохота, длина до 3 м). Сита листовые перфорированные могут быть произведены с широким диапазоном формы, диаметров отверстий и расстояний между ними.
Стальные листы Hardox отличаются также очень гладкой поверхностью, стойкой к образованию царапин, трещин и вмятин, поэтому сита из этого материала легко очищаются, и на них налипает меньше глины и грязи. Сита для грохотов из «Хардокса» устойчивы к вибрациям, ударам и могут эксплуатироваться как при низких, так и при высоких температурах. Они показаны к применению в условиях повышенной абразивности материалов, подлежащих просеиванию.

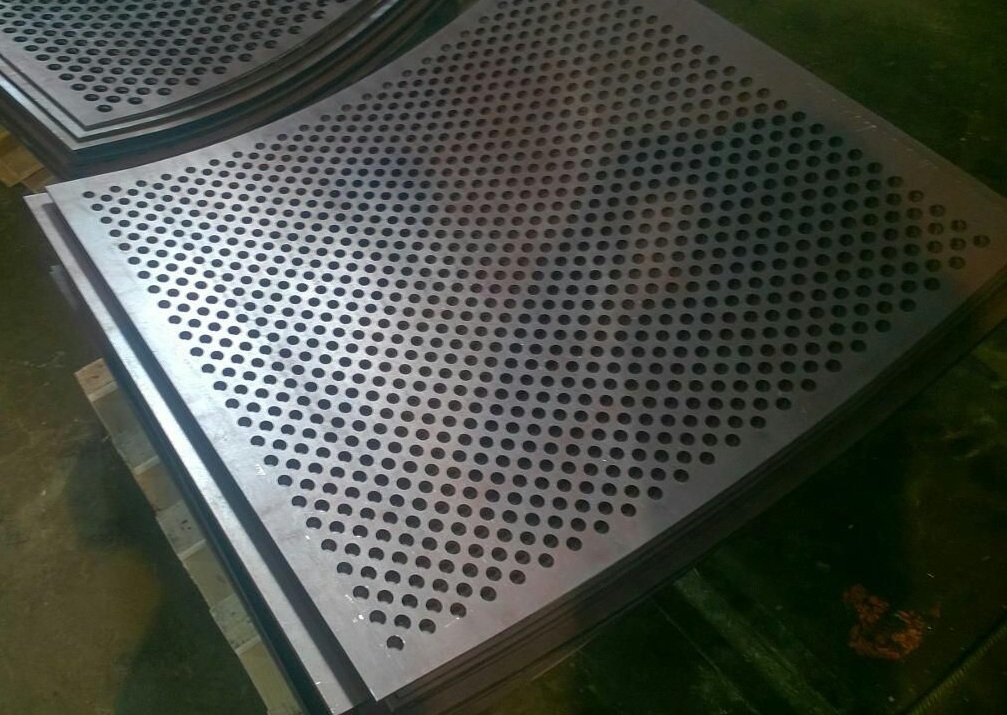

Сито листовое перфорированное Hardox

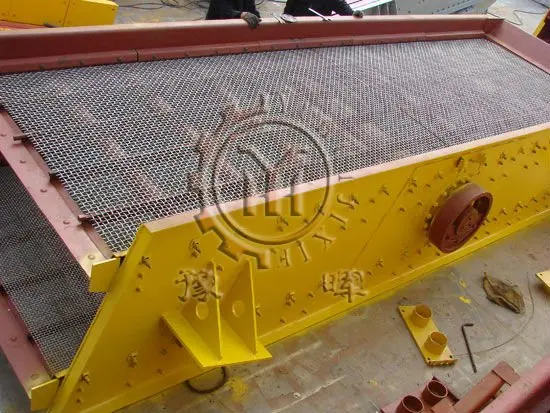

Плетеные сита
Производимые из стальной проволоки плетеные сита довольно популярны из-за своей дешевизны, относительной прочности, небольшого веса, могут легко ремонтироваться.
Толщина проволоки подбирается в зависимости от грохотимого материала (его плотности и размера), а сама проволока может быть из нержавеющей, высокоуглеродистой или углеродистой стали, в зависимости от условий эксплуатации.
Плетеные сита изготавливаются разными способами плетения, которые подбираются в зависимости от того, какой размер ячеек необходим, какова толщина проволочного проката, способность ее к гибке и необходимой степени прочности.
Самые распространенные формы ячеек у плетеных сит – щелевые, квадратные, прямоугольные. Диапазон размеров – от 1,25 мм до 100 мм. Проволока имеет диаметр от 0,8 до 10 мм.
Плетеные сита применяются при грохочении нерудных и рудных материалов в горнообогатительной промышленности.
Сито плетеное

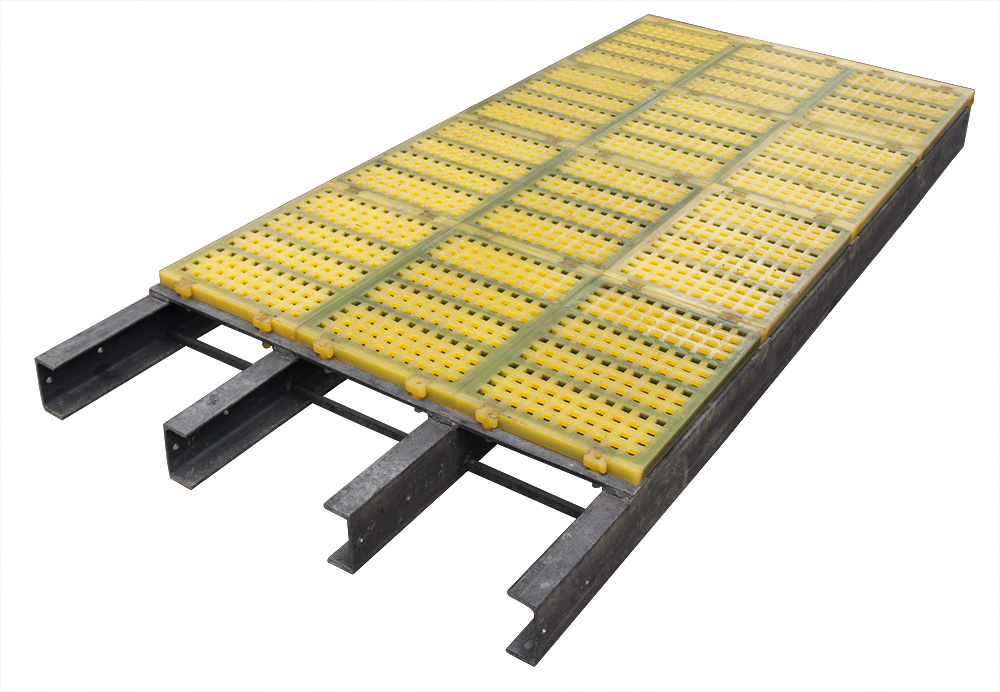

Полимерные сита
Полимерные сита изготавливают из полиуретана или резины. Современные полимеры обладают довольно длительным резервом работоспособности.
Полимеры не подвержены коррозии, но неустойчивы к абразивному износу.
Рекомендуется использовать при грохочении неабразивных материалов, а также в промывочном грохочении или при мокром грохочении, так как при использовании воды абразивность материала уменьшается, что, соответственно, сокращает и степень износа полимерных сит.

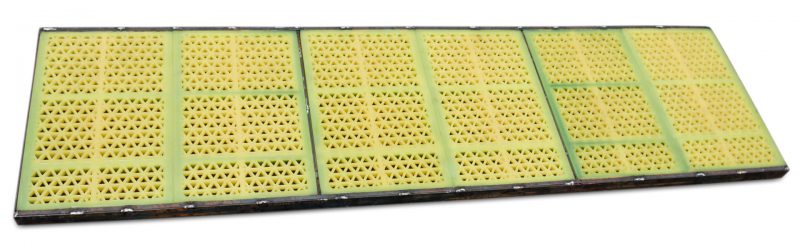

Сито полимерное
Струнные сита
Струнными называются сита с параллельно расположенными по отношению друг к другу проволоками, которые закреплены на раме сит. Струнные сита обладают способностью к самоочистке, практически не засоряются, имеют одинаковые просветы и обладают намного большей производительностью, чем плетеная конструкция. Достигается такая эффективность за счет отсутствия вплетаемых и поперечных проволок.
Перевязи струнных сит могут быть выполнены с помощью полиуретановых или резиновых волокон, а сами струны – из нержавеющей или пружинной стали.
Предпочтение данному типу сит отдается в условиях необходимости сепарации залипающих или засоряющих материалов, характеризующихся сыпучестью: песка, угля, торфа.
Сито струнное
Арфовые сита
Используются при просеивании влажных (6%-12% влажности) материалов. Хорошо зарекомендовали себя при просеивании коксового орешка при температурах воздуха от -5°С до +5°С.
Материал арфовых сит – износостойкая пружинная сталь. Перевязи стальные, резиновые или полиуретановые.
Сито арфовое
Сварные решетки
Производятся методом сварки под давлением из металлического прутка различного диаметра.
Сварные решетки очень прочны в тяжёлых условиях работы в сложной и агрессивной рабочей среде, устойчивы к атмосферным воздействиям даже в не оцинкованном исполнении.
Сварные решетки применяются для крупнофракционного грохочения (50-200мм) в горной промышленности.
Сварная решетка
Колосниковые решетки
Колосниковые решетки производятся методом литья. Такие решетки являются практически незаменимыми в условиях, требующих большой прочности и долговечности металла, при относительной недороговизне просеивающей поверхности. Колосниковая решетка является достаточно простой и долговечной конструкцией. Решетки собираются из колосников, защищенных от износа сменными плитами из марганцовистой стали, располагающихся параллельными рядами, и скрепляются поперечными балками.
Применяют колосниковые решетки для предварительного грохочения крупнокусковой (до 1000 мм) смеси, для крупного грохочения с размером кусков 200.
Решетка колосниковая
Советы по выбору сит
Конструкция просеивающей поверхности (сита) зависит от технологического назначения грохота и условий его работы.
Выбирая сита, необходимо ориентироваться на несколько важных параметров:
Необходимо понимать, что грохот является только частью технологического процесса разделения материала на фракции и в ряде случаев для качественного разделения необходимо использовать подготовку материала к грохочению: предварительную сортировку или дополнительное оборудование (сушилки, системы орошения), а также химические присадки (добавки). Вследствие этого достигается увеличение пропускной способности грохота и снижение тенденции к засорению сит.
Сита для грохота: типы, рекомендации по выбору
Выполненные из металла сита используются для разделения фракций раздробленных горных пород и иных сыпучих материалов.
Этот технологический процесс именуется грохочением, чаще всего с ним сталкиваются в металлургии, добывающих отраслях, сельском хозяйстве, машиностроении, фармацевтике. Кроме просеивания с целью сортировки по фракциям, сита участвуют в просушке сырья, обогащении руд и подготовке материалов к дальнейшей переработке.
Классификация сит
К наиболее распространенным типам сит для грохотов относятся:
- Из перфорированных стальных листов. Отверстия в металле получаются путем штамповки, сверления и выжигания лазером. Модельный ряд таких сит представлен изделиями разной толщины и размеров. Форма и взаимное расположение отверстий также различаются. Плюсы – высокая устойчивость к образованию трещин и вмятин, возможность эксплуатации при низких и высоких темперах, продолжительный срок службы. Минус один – цена.
- Плетеные. Изготовлены из проволоки диаметром от 0,8 до 10 мм. Ячейки – щелевые, квадратные и прямоугольные.
В зависимости от условий эксплуатации материалом для них выбирается углеродистая, высокоуглеродистая или нержавеющая сталь. Характеризуются малым весом и высокой ремонтопригодностью. Главным преимуществом этого типа сит является их бюджетная стоимость. - Струнные. В изделиях этого типа проволока закреплена на раме. Это повышает производительность сит, наделяет их способностью к самоочистке. Применяются струнные сита при сепарации залипающих и засоряющих материалов.
- Арфовые. Отличительной чертой является чередование прямой и ломаной проволоки из пружинной стали. Обладают повышенной способностью к самоочистке за счет добавочной вибрации.
- Сварные. Сита этого типа прочные и тяжелые. Стальные решетки оптимально подходят для эксплуатации в тяжелых условиях, например, при контактировании изделия с химически агрессивными средами. Основной способ антикоррозийной защиты – горячее цинкование.
В зависимости от условий эксплуатации материалом для них выбирается углеродистая, высокоуглеродистая или нержавеющая сталь. Характеризуются малым весом и высокой ремонтопригодностью. Главным преимуществом этого типа сит является их бюджетная стоимость.
- Колосниковые. Собираются из брусьев (колосников) и поперечных балок. Плюсы – долговечность и простота изготовления. В основном применяются для крупного грохочения.
Плюсы – долговечность и простота изготовления. В основном применяются для крупного грохочения.Вдобавок на рынке представлены сита из полиуретана и технической резины. Они не подвержены коррозии, однако весьма уязвимы к абразивному износу.
Как выбирается сито
Основной критерий, определяющий оптимальную конструкцию ситу – назначение грохота.
Немаловажными являются и другие параметры:
- размеры ячеек;
- устойчивость к механическому износу;
- коррозийная стойкость;
- требуемая долговечность;
- скорость подачи;
- влажность сортируемого сырья;
- вес сита;
- стоимость.
Следует также запомнить простое правило. Качество просеивания повышается, если на сите находится толстый слой сырья. При снижении толщины необходимо понижать и скорость прохождения просеивания. Величина отверстий должна немного превышать величину отбираемой фракции.
Вибросита, контрольные сита и грохоты
Добро пожаловать на наш новый сайт. Если у вас есть какие-либо проблемы с проверкой, пожалуйста, используйте нашу функцию чата ниже.
- Дом
- Просеивающие устройства, контрольные сита и грохоты
| $0,00 | ||||
| Перевозки | ||||
| Общее | ||||
United States—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo – BrazzavilleCongo – KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald ОстроваГондурасСАР ГонконгГонконгВенгрияИсландияИндияИндонезияИран IraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau SAR ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSaint MartinSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt.
Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеAlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFederated States of MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyomingArmed Forces AmericasArmed Forces EuropeArmed Forces Pacific
Поболтай с нами, на базе LiveChatBerger Group — производитель и поставщик сит для дробильно-сортировочного оборудования
Предыдущий Следующий
Оборудование
Производим сита для сортировочных сит таких как: Extec, Kleemann, Pegson, Keestrack Powerscreen, Fintec, Metso, Finlay, McCloskey, RubbleMaster, Hazemag, Parker, And Hartl, Nordberg, Sandvik, Maximus.
Складки SITA все чаще используются из-за распространения импортной техники, оборудования, натяжных лент экранов отечественного производства.
Этот способ крепления сит очень удобен и применяется при монтаже сит из самых разных материалов. С крючками изготовляют перфорированные сетки, плетеные сетки из проволоки, струнные сита, сита из полиуретана и резины. Если дополнительно записывают ширину грохота просеивающей поверхности.
Складки SITA не провисают и работают лучше и дольше. Мы рекомендуем этот способ установки сит с отверстиями малого и среднего размера.
- Описание

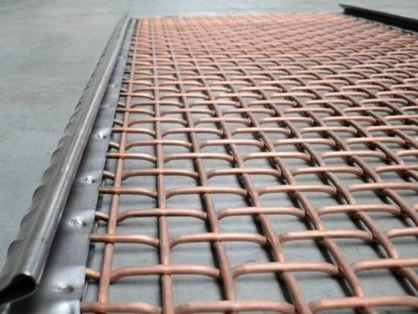

- Сетка и тканая сетка, называемая также сборной, представляет собой металлическое сито из круглой проволоки Армурского переплетения. Сита тканые гофрированные одно имеют прочность плетения, а также постоянные ячейки, сита гофрированные тканые много– облегченная конструкция и большой световой люк. В зависимости от конструкции просеивателя возможно использование продольных или поперечных натяжных сит.
- Ключевые преимущества
- Немецкая технология производства;
- Выбор размера сетки;
- Возможность выбора оптимальной толщины и типа проволоки для различных условий экранирования;
- Материал
- Износостойкая пружинная сталь – высокопрочная, марганцевая сталь. Проволока стальная углеродистая по ТУ 14-4-1566-89, диаметром 1-8 мм и проволока пружинная, изготовленная по европейским стандартам – углеродистая запатентованная DIN 17223, EN 10270 диаметром 6-13 мм.
- Клетка
- от 3 до 150 мм.
- Проволока рабочая
- Ø макс. 12 мм
- Размеры
- Максимум. ширина 2500 мм. Длина по желанию заказчика. Рулоны (проволока макс. Ø 4,0 мм), или листья, куски на сите или на сите.
| № п/п | Размер ячейки (диаметр стержня) | Изд. изм. | Вес 1кв.м |
|---|---|---|---|
| 1 | 3 (1,6) | кв. м. | 7,40 |
| 2 | 3 (2,0) | кв.м. | 10,64 |
| 3 | 4 (1,6) | кв.м. | 6,08 |
| 4 | 4 (1,8) | кв.м. | 7,43 |
| 5 | 4 (2,0) | кв.м. | 8,87 |
| 6 | 4 (2,5) | кв.м. | 12,79 |
| 7 | 4 (3,0) | кв.м. | 17,10 |
| 8 | 5 (2,0) | кв.м. | 7,60 |
| 9 | 5 (2,5) | кв.м. | 11,08 |
| 10 | 5 (3,0) | кв.м. | 17,72 |
| 11 | 6 (2,0) | кв.м. | 6,65 |
| 12 | 6 (3,0) | кв.м. | 13,23 |
| 13 | 7 (3,0) | кв.м. | 11,97 |
| 14 | 8 (3,0) | кв.м. | 10,88 |
| 15 | 8 (4,0) | кв.м. | 17,73 |
| 16 | 9 (4,0) | кв.м. | 16,37 |
| 17 | 10 (3,0) | кв.м. | 9,21 |
| 18 | 10 (4,0) | кв.м. | 15,19 |
| 19 | 10 (5,0) | кв.м. | 22,16 |
| 20 | 12 (3,0) | кв.м. | 7,98 |
| 21 | 12 (4,0) | кв.м. | 13,29 |
| 22 | 12 (5,0) | кв.м. | 19,56 |
| 23 | 13 (3,0) | кв.м. | 7,48 |
| 24 | 13 (4,0) | кв.м. | 14,18 |
| 25 | 14 (3,0) | кв.м. | 7,04 |
| 26 | 14 (4,0) | кв.м. | 11,82 |
| 27 | 14 (5,0) | кв. м. | 17,49 |
| 28 | 15 (4,0) | кв.м. | 11,20 |
| 29 | 15 (5,0) | кв.м. | 16,62 |
| 30 | 16 (4,0) | кв.м. | 10,63 |
| 31 | 16 (5,0) | кв.м. | 15,83 |
| 32 | 16 (6,0) | кв.м. | 21,76 |
| 33 | 18 (3,0) | кв.м. | 5,70 |
| 34 | 18 (4,0) | кв.м. | 9,67 |
| 35 | 18 (5,0) | кв.м. | 14,45 |
| 36 | 18 (6,0) | кв.м. | 19,95 |
| 37 | 19 (5,0) | кв.м. | 13,85 |
| 38 | 19 (6,0) | кв.м. | 19,15 |
| 39 | 20 (5,0) | кв.м. | 13,10 |
| 40 | 20 (6,0) | кв. м. | 18,41 |
| 41 | 20 (8,0) | кв.м. | 27,20 |
| 42 | 22 (5,0) | кв.м. | 12,31 |
| 43 | 22 (6,0) | кв.м. | 17,09 |
| 44 | 22 (8,0) | кв.м. | 27,00 |
| 45 | 23 (5,0) | кв.м. | 11,87 |
| 46 | 23 (6,0) | кв.м. | 16,50 |
| 47 | 24 (6,0) | кв.м. | 15,95 |
| 48 | 25 (5,0) | кв.м. | 13,74 |
| 49 | 25 (6,0) | кв.м. | 16,33 |
| 50 | 25 (8,0) | кв.м. | 25,79 |
| 51 | 27 (5,0) | кв.м. | 10,39 |
| 52 | 27 (8,0) | кв.м. | 24,32 |
| 53 | 28 (6,0) | кв. м. | 14,08 |
| 54 | 30 (5,0) | кв.м. | 9,50 |
| 55 | 30 (6,0) | кв.м. | 13,30 |
| 56 | 30 (8,0) | кв.м. | 22,40 |
| 57 | 32 (6,0) | кв.м. | 12,60 |
| 58 | 32 (8,0) | кв.м. | 21,28 |
| 59 | 32 (10,0) | кв.м. | 31,66 |
| 60 | 35 (5,0) | кв.м. | 8,31 |
| 61 | 35 (6,0) | кв.м. | 11,70 |
| 62 | 35 (8,0) | кв.м. | 19,79 |
| 63 | 35 (10,0) | кв.м. | 29,55 |
| 64 | 36 (8,0) | кв.м. | 19,34 |
| 65 | 38 (6,0) | кв.м. | 10,88 |
| 66 | 38 (8,0) | кв. м. | 18,50 |
| 67 | 39 (8,0) | кв.м. | 18,11 |
| 68 | 40 (5,0) | кв.м. | 7,40 |
| 69 | 40 (6,0) | кв.м. | 10,40 |
| 70 | 40 (8,0) | кв.м. | 15,36 |
| 71 | 40 (10,0) | кв.м. | 25,87 |
| 72 | 42 (8,0) | кв.м. | 17,02 |
| 73 | 45 (6,0) | кв.м. | 9,39 |
| 74 | 45 (8,0) | кв.м. | 16,05 |
| 75 | 45 (10,0) | кв.м. | 24,18 |
| 76 | 48 (8,0) | кв.м. | 15,20 |
| 77 | 50 (4,0) | кв.м. | 3,94 |
| 78 | 50 (6,0) | кв.м. | 8,54 |
| 79 | 50 (8,0) | кв. м. | 14,67 |
| 80 | 50 (10,0) | кв.м. | 22,16 |
| 81 | 54 (10,0) | кв.м. | 20,78 |
| 82 | 55 (8,0) | кв.м. | 13,50 |
| 83 | 55 (10,0) | кв.м. | 20,46 |
| 84 | 55 (12,0) | кв.м. | 28,58 |
| 85 | 60 (6,0) | кв.м. | 7,25 |
| 86 | 60 (8,0) | кв.м. | 12,51 |
| 87 | 60 (10,0) | кв.м. | 18,99 |
| 88 | 60 (12,0) | кв.м. | 26,59 |
| 89 | 62 (10,0) | кв.м. | 18,47 |
| 90 | 63 (10,0) | кв.м. | 18,22 |
| 91 | 63 (12,0) | кв.м. | 25,53 |
| 92 | 65 (8,0) | кв. м. | 11,65 |
| 93 | 65 (10,0) | кв.м. | 17,73 |
| 94 | 65 (12,0) | кв.м. | 24,87 |
| 95 | 68 (12,0) | кв.м. | 23,94 |
| 96 | 70 (8,0) | кв.м. | 10,90 |
| 97 | 70 (10,0) | кв.м. | 16,62 |
| 98 | 70 (12,0) | кв.м. | 23,35 |
| 99 | 75 (8,0) | кв.м. | 10,25 |
| 100 | 78 (6,0) | кв.м. | 5,70 |
| 101 | 80 (6,0) | кв.м. | 5,57 |
| 102 | 80 (8,0) | кв.м. | 9,67 |
| 103 | 80 (10,0) | кв.м. | 14,78 |
| 104 | 80 (12,0) | кв.м. | 20,82 |
| 105 | 82 (8,0) | кв. |
